BRUKSANVISNING LC87KEM60 SIEMENS

Innehållsförteckning

Säkerhet.... 2

Förhindrande av sakskador 4

Miljöskydd och sparsamhet 4

Ugnsfunktioner 4

Lär känna.... 6

Före första användningen 6

Användningsprincip 6

Rengöring och skötsel 6

Avhjälpning av fel 7

Kundtjänst 8

Tillbehör...... 8

Avfallshantering.... 8

Monteringsanvisning 9

Säkerhet

Följ informationen om säkerhet så att du använder apparaten på ett säkert sätt.

Allmänna anvisningar

Här hittar du allmän information om bruksanvisningen.

• Läs noga igenom bruksanvisningen. Först därefter kan du använda apparaten säkert och effektivt.
  ■ Denna bruksanvisning riktar sig till montören och till den som använder apparaten.
  ■ Följ säkerhetsföreskrifterna och varningstexterna.
• Förvara bruksanvisningen och produktinformationen för senare användning eller till nästa ägare.
• Kontrollera apparaten efter uppackningen. Anslut inte apparaten om den har transportskador.

Användning för avsett ändamål

För att du ska kunna använda spisen säkert och rätt måste du följa anvisningarna för avsedd användning.

Säker användning av enheten kräver fackmässig montering enligt monteringsanvisningen. Installatören ansvarar för en felfri funktion på uppställningsplatsen.

Använd spisen enbart:

■ enligt bruks- och monteringsanvisningarna.

■ i privata hushåll och i slutna utrymmen i hemmiljö.
■ upp till max. 4000°möh.

Använd inte apparaten:

■ med externtimer.

Begränsning av användarkretsen

Förhindra risker för barn och utsatta personer. Denna apparat kan användas av barn från 8 år och äldre och av personer med begränsad fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och/eller kunskap såvida detta sker under uppsikt eller om de undervisats i hur man säkert använder appara- ten och förstått de faror som kan uppstå i samband med felaktig användning.

Låt inte barn leka med enheten.

Rengöring och användarskötsel får inte utföras av barn om de inte är minst 15 år gamla och står under uppsikt.

Låt inte barn under 8 års ålder komma i närheten av apparaten och anslutningsledningen.

Säker användning

Följ säkerhetsanvisningarna när du använder enheten.

WARNING – Risk för kvävning!

Barn kan dra förpackningsmaterial över huvudet eller trassla in sig i det och kvävas.

• Låt inte barn komma i närheten av förpackningsmaterial.
• Låt inte barn leka med förpackningsmaterialet.

WARNING – Risk för förgiftning!

Rökgaser som går i retur kan ge förgiftning. Värmekällor som förbrukar rumsluft (t.ex. gas-, olje-, ved- eller koleldade värmare, flödesvärmare, varmvattenberedare) tar förbränningsluft från utrymmet där enheten är installerad och leder ut rökgaserna utomhus via kanaler (t.ex. skorsten). Om köksfläkten är på, så suger den rumsluft från kök och intilliggande rum. Räcker inte ventilationen till, så blir det undertryck. Det får giftgaser från skorsten

eller rökgång att gå i retur till boendeutrymmena.

Se till så att det finns tillräcklig ventilation om du använder både enhet med evakuering och eldstad som drar rumsluft.
Säker användning kräver att undertrycket i rummet där värmekällan står underskrider 4 Pa (0,04 mbar). Det kan du uppnå genom att komplettera tilluftflödet till förbränningen via luftkanal/rökgång med fasta ventilationsöppningar t.ex. i dörrar, fönster eller med hjälp av andra tekniska lösningar. Det är inte säkert att det räcker med en luftkanal/rökgång för att klara gränsvärdena.
Du kan alltid fråga din sotare, de kan bedöma husets ventilationssystem i sin helhet och föreslå lämpliga ventilations-åtgärder.
- Använder du bara enheten i cirkulationsluftläge, finns inga begränsningar.

⚠️ WARNING – Brandrisk!

■ Fettavlagringar i filtren kan börja brinna.

▶ Använd aldrig enheten utan filter.
▶ Rengör metallfiltret regelbundet.
- Använd aldrig öppen eldslåga i närheten av enheten (t.ex. flambering).
▶ Installation av enheten i närheten av eldstäder för fasta bränslen (t.ex. ved eller kol) kräver att eldstäderna har sluten lucka som inte går att ta av. De får inte ge ifrån sig gnistor.

■ Heta oljor och fetter är lättantändliga.

• Håll heta oljor och fetter under ständig uppsikt.
  Släck aldrig brinnande oljor och fetter med vatten. Slå av kokzonen. Kväv elden med ett lock, brandfilt eller liknande.

Gasbrännare utan kastrull, gryta eller panna blir mycket varma när de är på. Fläkten ovanför kan bli skadad eller börja brinna.

- Använd bara gasbrännarna med kastrull, gryta eller panna.

- Har du flera brännare igång samtidigt, så blir det väldigt varmt. Fläkten ovanför kan bli skadad eller börja brinna.

• Använd bara gasbrännarna med kastrull, gryta eller panna.
  ▶ Ställ in högsta fläktläget.
• Ha inte två gaskokzoner igång samtidigt på högsta effektläge längre än 15 minuter. Två gaskokzoner motsvarar en effektbrännare.
• Ha inte igång effektbrännare på mer än 5 kW som t.ex. wokbrännare på högsta effektläge längre än 15 minuter.

⚠️ WARNING – Risk för brännskador!

- Komponenterna blir mycket varma när enheten är i drift.

• Vidrör inte heta komponenter.
  ▶ Håll barnen borta.

■ Enheten blir varm vid användning.

- Låt enheten svalna före rengöring.

⚠ WARNING – Risk för personskador!

■ En del komponenter inuti enheten har vassa kanter.

▶ Rengör enheten försiktigt invändigt.

■ Ställer du föremål på enheten, så kan de falla ned.

▶ Ställ aldrig föremål på fläkten.

- Ändringar på de elektriska eller mekaniska konstruktionerna är farliga och kan leda till felfunktion.

- Ändra aldrig de elektriska eller mekaniska konstruktionerna.

■ Filterskyddet kan åka upp.

• Öppna filterskyddet långsamt.
• Håll fast filterskyddet vid öppning, så att det inte åker iväg.
  ▶ Stäng filterskyddet långsamt.

- Risk för personskador vid öppning och stängning av gångjärnen.

- Ta aldrig runt den rörliga gångjärnsdelen.

■ LED-lampornas ljus är mycket kraftigt och kan skada ögonen (riskgrupp 1).

▶ Titta inte längre än 100 sekunder direkt in i påslagna LED-lampor.

⚠️ WARNING – Risk för elstöt!!

■ Skadad maskin eller sladd är farligt.

- Använd aldrig en skadad maskin.

- Dra aldrig i sladden för att göra maskinen strömlös. Dra alltid i kontakten, inte sladden.

- Dra direkt ur sladdens kontakt eller slå av säkringen i proppskåpet om maskin eller sladd är skadade.

Det är bara specialutbildad personal som får reparera maskinen.

■ Felinstallationer är farliga.

Det är bara specialutbildad personal som får reparera maskinen.

- Maskinen får bara repareras med originalreservdelar.

- Om apparatens nätanslutningsledning blir skadad måste den bytas av utbil-dad yrkespersonal.

■ Risk för stötar om fukt tränger in.

- Dra ur sladden eller slå av säkringen i proppskåpet innan du rengör.

- Använd inte ångrengöring eller högtryckstvätt för att rengöra apparaten.

⚠️ WARNING – Explosionsrisk!

Starkt frätande alkaliska eller starkt syra-haltiga diskmedel i kombination med alu-miniumföremål i maskinens diskutrymme kan orsaka explosioner.

Använd aldrig starkt frätande alkaliska eller starkt syrahaltiga diskmedel. Använd framförallt inte proffs- eller industridiskmedel med aluminiumföremål som t.ex. fettfilter till fläktar.

Förhindrande av sakskador

Förhindra sakskador på apparaten,. tillbehören eller köksutrustningen genom att följa de här anvisningarna.

Allmänt

Följ anvisningarna när du använder enheten.

OBS!

■ Kondens kan orsaka korrosion.

- Slå alltid på enheten vid matlagning för att undvi- ka kondens.

■ Kontrollerna kan bli skadade om det tränger in fukt.

▶ Torka aldrig av kontrollerna med våt trasa.

■ Felaktig rengör skadar ytorna.

▶ Följ rengöringsanvisningarna.

• Använd inga skarpa eller skurande rengöringsmedel.
  ▶ Rengör bara de rostfria ytorna i slipriktningen.
• Använd aldrig rengöringsmedel för rostfritt på kontrollerna.

■ Kondensatretur kan skada enheten.

Det måste finnas minst 1 fall på evakueringen från enheten.

▶ Dra inte i designelementen.
- Ställ aldrig föremål på designelementen och häng inget i dem.

Miljöskydd och sparsamhet

Skona miljön genom att använda apparaten resursbesparande och omhänderta återanvändningsbara material korrekt.

Förpackningsmaterialet

Förpackningsmaterialen är miljövänliga och återvinningsbara.

- Källsortera och omhänderta de olika beståndsdelarna.

Information om aktuell avfallshantering kan du få hos återförsäljare och kommun.

Ugnsfunktioner

Frånluftsdrift

Matoset sugs upp i och rengörs av fettfiltren, och leds sedan ut i det fria via ett kanalsystem.

Luften får inte mynna ut i skorstensgång för rökgaser från enheter eldade med gas eller andra bränslen (gäller inte cir- kulationsenheter).

■ Evakuering via rök- eller skorstensgång som inte är i bruk kräver sotningsgodkännande.
■ Ska evakueringen gå genom yttervägg, använd anslutningslåda mot mur.

Cirkulationsdrift

Fläkten suger upp och renar luften genom filtren och ett osfilter och leder tillbaka den till rummet igen.

Du måste sätta i ett osfilter för att få bort oset. Hur du kör fläkten i cirkulationsdrift hittar du i vår katalog eller så frågar du din återförsäljare. Tillbehören du behöver hittar du hos återförsäljare, service eller i onlineshoppen.

Lär känna

Lär dig enhetens komponenter.

Kontroller

Med hjälp av manöverorganen kan du ställa in apparatens alla funktioner och få information om drifttillständet.

1

1

2

3

b

① Slår på och av enheten

1Slår på fläktläge 1.

2Slår på fläktläge 2.

3 Slår på fläktläge 3.

b Slå på eller av intensivläge.

Slår på och av belysningen

Före första användningen

Gör inställningarna för den första idrifttagningen. Rengör apparaten och tillbehören.

Användningsprincip

Här får du veta det väsentligaste om hur du använder enheten.

Slå på enheten

▶ Slå på enheten med ①
√ Enheten går igång på fläktläge 2.

Slå av enheten

Slå av enheten när du inte använder den.

Ställa in fläktläget

- Tryck på 1,2 eller 3 för att slå på fläktläget.

Slå på intensivläge

Osar eller ångar det mycket, använd intensivläget.

▶ Tryck på b
√ Enheten slår automatiskt om till fläktläge 3 efter ca 6 minuter.

Slå av intensivläget

▶ Tryck på b
Intensivläget slår av tidigare.

Slå på belysningen

Det går att slå på och av belysningen oberoende av fläkten.

Tryck på

Slå av belysningen

Rengöring och skötsel

Du måste rengöra och sköta om maskinen noga för att den ska fungera.

Rengöra rostfria ytor

1. Följ informationen om rengöringsmedlen.
2. Rengör med varmt vatten och diskmedel med disktrasa i slipriktningen.
3. Torka torrt med mjuk trasa.
4. Lägg på medlet för rostfritt mycket tunt med mjuk trasa.

Tips Rengöringsmedel för rostfritt hittar du hos service eller i onlineshoppen.

Rengöra lackerade ytor

1. Följ informationen om rengöringsmedlen.
2. Rengör med varmt vatten och diskmedel med disktrasa.
3. Torka torrt med mjuk trasa.

Rengöra aluminium

1. Följ informationen om rengöringsmedlen.
2. Rengör med fönsterputs och mjuk trasa.

Rengöra plast

1. Följ informationen om rengöringsmedlen.
2. Rengör med fönsterputs och mjuk trasa.

Rengöra glas

1. Följ informationen om rengöringsmedlen.
2. Rengör med fönsterputs och mjuk trasa.

Rengöra kontrollerna

⚠️ WARNING – Risk för elstöt!!

Risk för stötar om fukt tränger in.

- Använd inte våta disktrasor.

1. Följ informationen om rengöringsmedlen.
2. Rengör med varmt vatten och diskmedel med fuktad disktrasa.
3. Torka torrt med mjuk trasa.

Rengöra filterskyddet

Anmärkning

■ Ta inte av filterskyddet.
■ Maskindiska inte filterskyddet!
1. Följ informationen om rengöringsmedlen.
2. Rengör med fönsterputs och mjuk trasa.

Ta ur filtret

⚠️ WARNING – Risk för personskador!

Filterskyddet kan åka upp.

• Öppna filterskyddet långsamt.
• Håll fast filterskyddet vid öppning, så att det inte åker iväg.
  ▶ Stäng filterskyddet långsamt.
• Öppna filterskyddet.
• OBS! Faller filtren ned kan de skada hällen under. ► Håll ena handen under filtret. Öppna filterlåsningarna.
• Ta filtren ur hållarna. Håll filtren vägrätt, så att det inte droppar fett.

Rengöra filtren för hand

Filtren filtrerar bort fett från köksoset. Rengör filtren regelbundet för bra fettavskiljning.

WARNING – Brandrisk!

Fettavlagringar i filtren kan börja brinna.

Förutsättning: Filtren är borttagna.

1. Följ informationen om rengöringsmedlen.
2. Blötlägg filtren i varmt vatten och diskmedel.

Använd avfettningsmedel om smutsen sitter hårt. Avfettningsmedel hittar du hos service eller i onlineshoppen.

1. Rengör filtren med borste.
2. Skölj ur filtren ordentligt.
3. Låt filtren dropptorka.

Maskindiska filtren

Filtren filtrerar bort fett från köksoset. Rengör filtren regelbundet för bra fettavskiljning.

⚠️ WARNING – Brandrisk!

Fettavlagringar i filtren kan börja brinna.

OBS!

Filtren kan bli klämskadade.

- Kläm inte fast filtren.

Anmärkning: Filtren kan bli missfärgade vid maskindiskning. Missfärgningen påverkar inte filterfunktionen.

Förutsättning: Filtren är borttagna.

1. Följ informationen om rengöringsmedlen.
2. Ställ filtren lösa i diskmaskinen. Maskindiska inte jättesmutsiga filter tillsammans med annan disk. Använd avfettningsmedel om smutsen sitter hårt. Avfettningsmedel hittar du hos service eller i onli- neshoppen.
3. Slå på diskmaskinen. Välj temperaturinställning på max. 70°C.
4. Låt filtren dropptorka.

Sätta i filtren

OBS!

Faller filtren ned kan de skada hällen under.

▶ Håll ena handen under filtret.
1. Sätt i metallfiltret.
2. Fäll upp metallfiltren och snäpp fast låsningarna.
3. Se till så att låsningarna snäpper fast ordentligt.
4. Stäng filterskyddet.

Avhjälpning av fel

Småfel på enheten kan du åtgärda själv. Använd informationen om felåtgärder innan du kontaktar service. Då slipper du onödiga kostnader.

⚠️ WARNING – Risk för personskador!

Ej fackmässigt gjorda reparationer är farliga.
- Bara utbildad yrkespersonal får utföra reparationer på apparaten.
- Kontakta kundtjänsten om apparaten är defekt.

⚠️ WARNING – Risk för elstöt!!

Felinstallationer är farliga.

• Det är bara specialutbildad personal som får reparera maskinen.
• Maskinen får bara repareras med originalreservdelar.
• Om apparatens nätanslutningsledning blir skadad måste den bytas av utbildad yrkespersonal.

Funktionsfel

Fel Orsak Felavhjälpning

Apparaten fungerar inte. Kontakten sitter inte i.	► Anslut apparaten till elnätet.
Strömförsörjningen har fallit bort.	► Kontrollera om rumsbelysningen eller andra apparater i rummet fungerar.
Säkringen är defekt.	► Kontrollera säkringen i säkringsboxen.
Knappbelysningen fungerar inte. Fel på styrenheten.	► Ring till kundtjänsten.→ "Kundtjänst", Sida 8

Fel Orsak Felavhjälpning

Belysningen fungerar inte. Olika orsakar är möjliga.

▶ Ring till kundtjänsten.

→ "Kundtjänst", Sida 8

Det är bara tillverkaren, service eller behö- rig elektriker (elinstallatör) som får byta trasiga LED-lampor.

Kundtjänst

Om du har frågor beträffande användningen, om du inte själv kan avhjälpa ett fel på apparaten eller om apparaten måste repareras ska du vända dig till vår kundtiänst.

Du kan åtgärda många problem själv med informationen om felåtgärder i bruksanvisningen eller på vår webbsajt. Om det inte går, kontakta service.

Vi kan alltid hitta en lämplig lösning och försöker att undvika onödiga besök av vår kundtjänsttekniker.

Vi ser till så att enheten blir reparerad av utbildad servicepersonal med originalreservdelar vid garantiären- den och när tillverkarens garanti gått ut.

Funktionsrelevanta originalreservdelar enligt gällande ekodesignförordning går att beställa från service minst 10 år efter lanseringen av maskinen inom EES.

Anmärkning: Kundtjänstens åtgärder är kostnadsfria inom ramen för tillverkarens garantivillkor.

Utförligare information om garantitid och garantivillkor i ditt land finns hos service, återförsäljare eller på vår webbsajt.

När du kontaktar kundtjänsten behöver du ha apparatens produktnummer (E-nr.) och tillverkningsnummer (FD).

Kontaktuppgifterna till kundtjänsten finns i den medföljande kundtjänstförteckningen eller på vår webbplats.

Produktnummer (E-nr.) och tillverkningsnummer (FD)

Produktnumret (E-nr.) och tillverkningsnumret (FD) står på maskinens typskylt.

Allt efter modell finns typskylten:

■ inuti apparaten (demontera fettfiltret).

Skriv upp dina apparatuppgifter och telefonnumret till kundtjänsten så att du snabbt kan hitta dem.

Tillbehör

Använd originaltillbehör. De är anpassade till din apparat. Här får du en överblick över apparatens tillbehör och hur du använder dem.

Tillbehör Beställningsnummer

Startsats för cirkulationsdrift	LZ11EKU11
Utbytesfilter för cirkulationsdrift - som inte går att regenerera	LZ52751
CleanAir-cirkulationsmodul med utbytesfilter - som inte går att regenerera, rostfritt	LZ11FXC56

Tillbehör Beställningsnummer

Osfilter till CleanAir cirku-lationsmodul som går att regenerera	LZ00XXP00
Clean Air Plus-cirkula-tionssats	LZ11DXI16
Clean Air Plus-osfilter (kö-pa till)	LZ31XXB16
Long Life-cirkulationssats	LZ10FXJ00

Avfallshantering

Här får du veta hur begagnade apparater ska omhändertas på rätt sätt.

Omhändertagande av begagnade apparater

Genom en miljökompatibel avfallshantering kan värdefulla råmaterial återanvändas.

1. Ta ut nätanslutningsledningens stickkontakt.
2. Klipp av nätanslutningsledningen.
3. Omhänderta apparaten miljömässigt korrekt.

Denna enhet är märkt i enlighet med der europeiska direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektroniska produkter (waste electrical and electronic equipment - WEEE).

Direktivet anger ramarna för inom EU giltigt återtagande och korrekt återvinning av uttjänta enheter.

Monteringsanvisning

Medföljande tillbehör

Kontrollera efter uppackningen att inga delar är transportskadade och att leveransen är komplett.

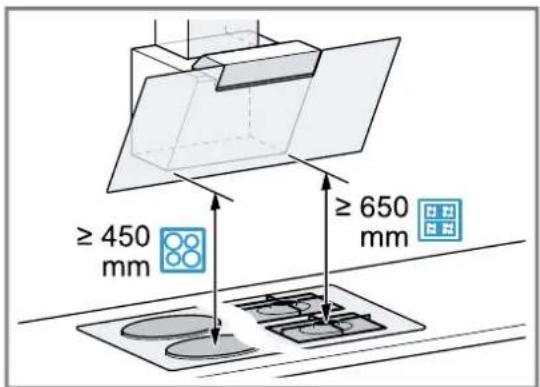

Håll enhetens säkerhetsavständ.

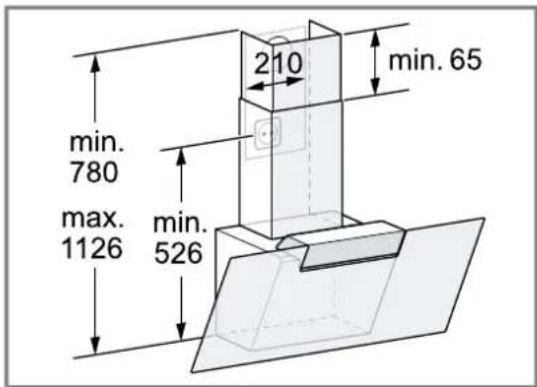

Enhetsmått

Här hittar du enhetens mått

Anvisningar för elanslutning

Följ anvisningarna för säker elanslutning av enheten.

⚠️ WARNING – Risk för elstöt!!

- Det måste alltid gå att göra enheten strömlös. Du får bara ansluta enheten till rätt installerade, jordade eluttag.

Det måste gå att komma åt kontakten efter inbyggnad av enheten.
- Om det inte går, så måste den fasta installationen ha en allpolig brytare som uppfyller kraven enligt överspänningskategori III och är monterad enligt föreskrifterna.
Det är bara behörig elektriker som får göra fast anslutning. Vi rekommenderar att du installerar en jordfelsbrytare (FI-brytare) på matningen till enheten.

■ Vassa komponenter inuti enheten kan skada sladden.
Se till så att sladden inte blir vikt eller klämd.
■ Anslutningsuppgifterna hittar du på typskylten inuti enheten.
■ Du måste ta ur metallfiltret för att se typskylten.
■ Sladden är ca 1,3 m lång.
■ Enheten uppfyller kraven enligt EU:s bestämmelser för radioavstörning.
■ Enheten har skyddsklass 1 och ska ha jordad elanslutning vid användning.
■ Elanslut inte enheten under monteringen.
■ Se till så att installationen ger fullgott petskydd.

Säker montering

Följ säkerhetsanvisningarna när du monterar enheten.

⚠️ WARNING – Risk för förgiftning!

Rökgaser som går i retur kan ge förgiftning. Värmekäl- lor som förbrukar rumsluft (t.ex. gas-, olje-, ved- eller koleldade värmare, flödesvärmare, varmvattenberedare) tar förbränningsluft från utrymmet där enheten är installerad och leder ut rökgaserna utomhus via kanaler (t.ex. skorsten). Om köksfläkten är på, så suger den rumsluft från kök och intilliggande rum. Räcker inte ventilationen till, så blir det undertryck. Det får giftgaser

från skorsten eller rökgång att gå i retur till boendeutrymmena.

Se till så att det finns tillräcklig ventilation om du använder både enhet med evakuering och eldstad som drar rumsluft.
Säker användning kräver att undertrycket i rummet där värmekällan står underskrider 4 Pa (0,04 mbar). Det kan du uppnå genom att komplettera tilluftflödet till förbränningen via luftkanal/rökgång med fasta ventilationsöppningar t.ex. i dörrar, fönster eller med hjälp av andra tekniska lösningar. Det är inte säkert att det räcker med en luftkanal/rökgång för att klara gränsvärdena.
- Du kan alltid fråga din sotare, de kan bedöma husets ventilationssystem i sin helhet och föreslå lämpliga ventilationsåtgärder.
- Använder du bara enheten i cirkulationsluftläge, finns inga begränsningar.

⚠️ WARNING – Risk för kvävning!

Barn kan dra förpackningsmaterial över huvudet eller trassla in sig i det och kvävas.

• Låt inte barn komma i närheten av förpackningsmaterial.
• Låt inte barn leka med förpackningsmaterialet.

WARNING – Brandrisk!

■ Fettavlagringar i filtret kan börja brinna.

• Håll angivna säkerhetsavständ för att undvika värmeackumulering.
  Följ anvisningarna till enheten. Ska du ha gas- och elhäll tillsammans gäller största angivna av- ständ.
• Enheten får bara monteras med ena sidan direkt mot högskåp eller vägg. Minimiavståndet mot högskåp eller vägg ska vara 50 mm.

■ Fettavlagringar i filtret kan börja brinna.

• Använd aldrig öppen eldslåga i närheten av enheten (t.ex. flambering).
  ▶ Installation av enheten i närheten av eldstäder för fasta bränslen (t.ex. ved eller kol) kräver att eldstäderna har sluten lucka som inte går att ta av. De får inte ge ifrån sig gnistor.

⚠️ WARNING – Risk för personskador!

• En del komponenter inuti enheten har vassa kanter.
• Använd alltid skyddshandskar.
  ■ Enheten kan falla ned om den inte är ordentligt fast-satt.

- Alla fästkomponenter måste monteras stadigt och säkert.

■ Risk för personskador pga. glassplitter.

▶ Skydda filterskyddet mot stötrar.
▶ Tappa inte filterskyddet.
- Använd skyddsglasögon vid monteringen.

■ Enheten är tung.

- Ta hjälp av någon vid förflyttning av enheten.

- Använd bara lämpliga hjälpmedel.

■ Enheten är tung.

• Du får inte montera enheten direkt i gipsskivor eller liknande lätta byggmaterial.
• Avsedd montering kräver att du använder material som är stabilt nog och konstruktionsanpassat för att klara enhetens vikt.

- Ändringar på de elektriska eller mekaniska konstruktionerna är farliga och kan leda till felfunktion.

- Ändra aldrig de elektriska eller mekaniska konstruktionerna.

■ Filterskyddet kan åka upp.

• Öppna filterskyddet långsamt.
• Håll fast filterskyddet vid öppning, så att det inte åker iväg.
  ▶ Stäng filterskyddet långsamt.

- Risk för personskador vid öppning och stängning av gångjärnen.

- Ta aldrig runt den rörliga gångjärnsdelen.

⚠️ WARNING – Risk för elstöt!!

■ Vassa komponenter inuti enheten kan skada sladden.

Se till så att sladden inte blir vikt eller klämd.

■ Skadad maskin eller sladd är farligt.

• Använd aldrig en skadad maskin.
• Dra aldrig i sladden för att göra maskinen strömlös. Dra alltid i kontakten, inte sladden.
• Dra direkt ur sladdens kontakt eller slå av säkringen i proppskåpet om maskin eller sladd är skadade.

Det är bara specialutbildad personal som får reparera maskinen.

■ Felinstallationer är farliga.

Det är bara specialutbildad personal som får reparera maskinen.
- Maskinen får bara repareras med originalreservdelar.
- Om apparatens nätanslutningsledning blir skadad måste den bytas av utbildad yrkespersonal.

■ Felinstallationer är farliga.

• Anslut och använd bara maskinen enligt uppgifterna på typskylten.
• Elanslut bara maskinen via ett rätt installerat, jordat uttag för växelström.
• Skyddsledarsystemet i byggnadens elanläggning måste vara installerat enligt gällande föreskrifter.
• Mata aldrig maskinen via externbrytare som t.ex. timer eller fjärrkontroll.
• Om apparaten är inbyggd måste nätanslutningsledningens nätstickkontakt vara fritt åtkomlig. Om fri tillgång inte är möjlig måste den fasta installationen ha en allpolig brytare som uppfyller kraven för överspänningskategori III och enligt anläggningsbestämmelserna.
  Se noga till när apparaten ställs upp att nätanslutningsledningen inte blir klämd eller skadad.

Anvisningar om monteringsstället

■ Montera enheten på köksväggen.

Tillverkaren av enheten tar inget ansvar för problem som beror på rördragningen.

■ Använd en kort, rak evakuering med så stor rör-∅ som möjligt.
- Långa, grova evakueringar med många böjar eller små rör-∅ minskar utsugskapaciteten och ökar fläktljudet.
■ Använd evakueringsmaterial som inte är brännbara.
■ Montera evakueringen med 1°-fall från enheten för att undvika kondensatretur.

Rundrör

Använd rundrör med inner-∅ 150 mm (rek.) eller min. 120 mm.

Plankanaler

Använd plankanaler med innerarea som motsvarar rundrörs-∅.

■ ∅ 150 mm motsvarar ca 177 cm².
■ ∅ 120 mm motsvarar ca 113 cm².
■ Använd rörtejp vid avvikande rör-∅.
■ Använd inte plankanaler med skarpa hörn.

Allmänna anvisningar

■ Montera enheten centrerad över hällen för optimalt utsug av matoset.
- Välj en lättåtkomlig monteringsplats, så att det går att komma åt enheten för service.
■ Enhetens hölje är ömtåligt. Undvik att skada det vid montering.

Montering

Förbereda enheten

▶ Ta ur metallfiltret. Böj inte metallfiltret, det kan bli skadat.

Kontrollera väggen

1. Kontrollera om väggen är vågrätt och har tillräcklig hållfasthet.
   Enhetens maxvikt är 25 kg.
2. Borrhålsdjupet ska matcha skruvlängden.
3. Montera enheten med fästmaterial som är stabilt nog samt konstruktionsanpassat för att klara enhetens vikt.
4. Kontrollera urtagsdelen map. befintlig ledningsdragning och andra enheter.

Förbereda väggen

1. Täck hällen, så undviker du skador.
2. Ta bort borrmallen.
   Borrmallen är av kartong och en del av förpackningen.
3. Markera en lodrät mittlinje på väggen från taket till enhetens underkant.

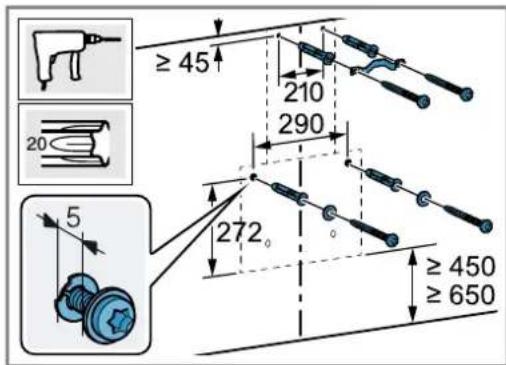

4. Mät upp och markera lägena för fästskruvarna med borrmallen.
   Enhetens underkant ska matcha borrmallens underkant.
5. Se till så att det inte finns några elledningar, gas- eller vattenrör i det område där du tänker borra.

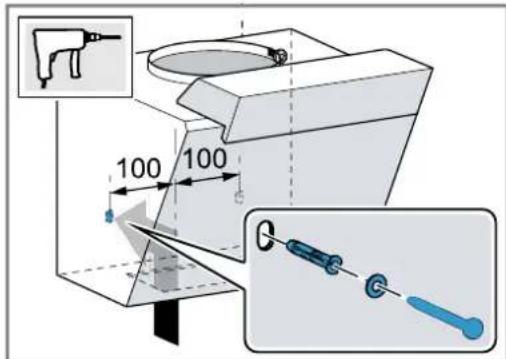

6. Borra ∅ 8 mm-hål.
7. Borrhålsdjupet ska matcha skruvlängden.
8. Planoplugga.

9. Skruva fast fläktkåpans fästvinklar.

10. Skruva i två fästskruvar med distansbrickor ca 5 mm.

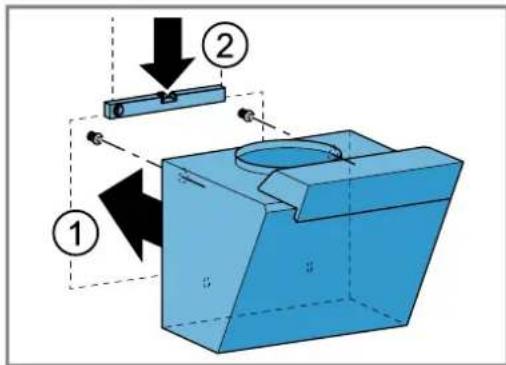

1. Häng och rikta upp enheten

1. Sätt ett märke för borrhålet till fästskruven.

2. Ta ned enheten igen.

Hänga upp enheten

1. Borra 8 mm-hålet till fästskruven.
2. Planoplugga.
3. Häng upp enheten.
4. Skruva fast fästskruven med distansbrickan.

Använd antingen höger eller vänster borrhål.

Sätta på fläktkåpan

1. Dela fläktkåporna genom att ta bort tejpen.
2. Ta bort skyddsfolien från båda fläktkåporna.
   ■ Repa inte kåporna, lägg papper som skydd över kanterna på ytterkåpan.
   ■ Slitsarna på innerdelen ska peka nedåt. Skjut in delarna i varandra.

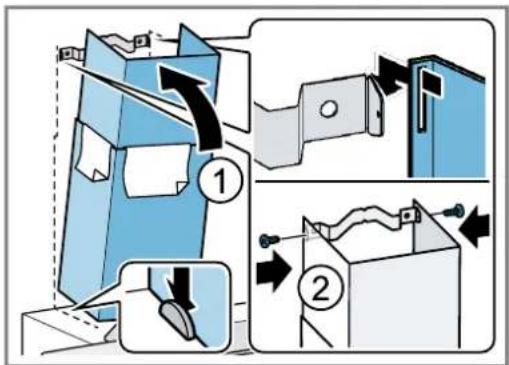

3. Anmärkning

1. Sätt undre fläktkåpan i vänster och höger hållare på enheten.

1. Skruva fast övre fläktkåpan med 2 korta skruvar i fästvinkeln.

1. Sätt i metallfiltren.

Böj inte metallfiltret, det kan bli skadat.

Montera filterskyddet

⚠️ WARNING – Risk för personskador!

■ En del komponenter inuti enheten har vassa kanter.

- Använd alltid skyddshandskar.

■ Risk för personskador pga. glassplitter.

▶ Skydda filterskyddet mot stötrar.

▶ Tappa inte filterskyddet.

- Använd skyddsglasögon vid monteringen.

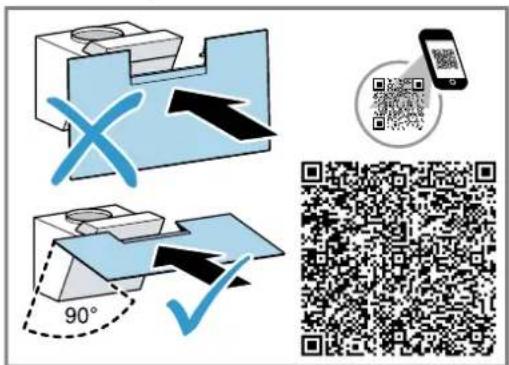

1. Rikta filterskyddet i 90°-vinkel mot enheten.

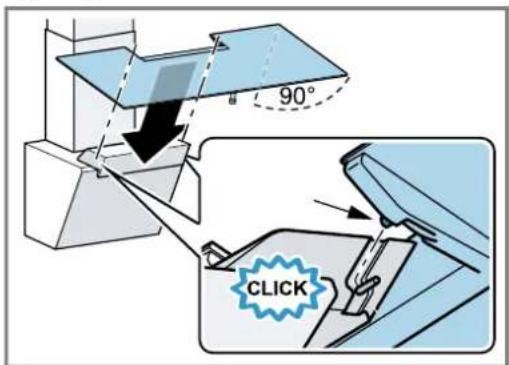

1. Sätt i och snäpp fast filterskyddets hållare i enhetsöppningarna.

1. Ta bort kantskyddet.

Innholdsfortegnelse

Sikkerhet.... 13

Unngå materielle skader.... 15

Utbedring av feil.... 18

Kundeservice 19

Tilbehør...... 19

Avfallsbehandling 19

Monteringsanvisning 21

Sikkerhet

Avfallsbehandling av emballasje

① Slå apparatet på eller av

b Slå intensivtrinnet på eller av.

Slå lyset på eller av

Her får du vite det viktigste om betjening av apparatet.

Slå på apparatet

Slå av apparatet när du ikke bruker det.

Slå på intensivtrinn

- Ikke bruk väte svampkluter.

- Hold samtidig med en hånd under fedtfiltret. Åbn fedtfiltrenes låseanordninger.

1. Tag fedtfiltrene ud af holderne. Hold fedtfiltrene vandret for at undgå, at der drypper fedt ned.

• Hold samtidig med en hånd under fedtfiltret.
• Sæt fedtfiltrene på plads.
• Klap fedtfiltrene op, og lad låseanordningerne gå i indgreb.
• Kontroller, at låseanordningerne går i indgreb.
• Luk filterafdækningen.

Afhjælpning af fejl

1. Sæt fedtfiltrene på plads.

Tillverkas av BSH Hausgeräte GmbH under varumärkeslicens från Siemens AG

Produsert av BSH Hausgeräte GmbH under Siemens AGs varemerkelisens
