BRUKSANVISNING KI86FHDD0 SIEMENS

1. Fest sugekoppen på øvre tredel av LED-lampen i sidelisten.

1.2 Symbolförklaringar.... 443

1.2.1 Faronivåer 443
1.2.2 Risksymboler....443
1.2.3 Varningarnas struktur 444
1.2.4 Allmänna symboler 444

Säkerhet 445

2.1 Allmänna säkerhetsanvisningar.... 445

2.1.1 Alla hushållsmaskiner 445

Verktyg och hjälpmedel.... 446

Reparation 447

4.1 Byta dörrpackning.... 447
4.2 Byta platt gångjärn.... 448

4.2.1 Ta bort platt gångjärn 448
4.2.2 Montera platt gångjärn 450

4.3 Byta dörrhylla 451

4.3.1 Ta bort dörrhylla.... 451
4.3.2 Montera dörrhylla 451

4.4 Byta hylla 452

4.4.1 Ta bort hylla.... 452
4.4.2 Montera hylla.... 452

4.5 Byta utdragbar hylla.... 453

4.5.1 Ta bort utdragbar hylla 453
4.5.2 Montera utdragbar hylla.... 453

4.6 Byta fack för frysta matvaror.... 454

4.6.1 Ta bort fack för frysta matvaror 454
4.6.2 Montera fack för frysta matvaror.... 454

4.7 Byta frukt- och grönsakslåda 455

4.7.1 Ta bort frukt- och grönsakslåda.... 455
4.7.2 Montera frukt- och grönsakslåda.... 455

4.8 Byta skiljeplatta och lock till frukt- och grönsakslåda 456

4.8.1 Ta bort skiljeplatta och lock till frukt- och grönsakslåda 456
4.8.2 Montera skiljeplatta och lock till frukt- och grönsaksláda.... 456

4.9 Byta cool fresh-fack 457

4.9.1 Ta bort cool fresh-fack 457
4.9.2 Montera cool fresh-fack 457

4.10 Byta LED-sidoramplampa 458

4.10.1 Ta bort LED-sidoramplampa 458
4.10.2 Montera LED-sidoramplampa 459

4.11 Byta LED-spotlight 460

4.11.1 Ta bort LED-spotlight 460
4.11.2 Montera LED-spotlight 461

i Om detta dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparationstips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestämmelser (som gäller 03/2021).

De innehåller information om hur vissa reservdelar ska bytas samt tillhörande varningar och risker.

Kontakta vår kundtjänst om du har frågor. Vi ätar oss bara ansvar för skador om repa- rationstipsen har följts korrekt.

1.2 Symbolförklaringar

1.2.1 Faronivåer

Varningsnivåerna består av en symbol och ett signalord. Signalordet visar hur allvarlig faran är.

Varningsnivå Innebörd
FARAI	Om inte varningsmeddelandet följs kommer det att leda till dödsfall eller allvarliga personskador.
WARNING!	Om inte varningsmeddelandet följs kan det leda till dödsfall eller allvarliga person-skador.
FÖRSIKTIGT!	Om inte varningsmeddelandet följs kan det leda till lättare personskador.
OBS!	Om inte varningsmeddelandet följs kan det leda till materialskador.

Grafik 1: Faronivåer

1.2.2 Risksymboler

Risksymboler är symboler som visar typen av fara.

Följande risksymboler används i detta dokument:

Risksymbol Innebörd
		Allmänt vamingsmeddelande
		Fara på grund av elektrisk spänning
		Explosionsrisk
		Fara för skärskador
		Fara för krosskador

i Om detta dokument

Risksymbol Innebörd
		Fara på grund av heta ytor
		Fara på grund av starka magnetfält
		Fara på grund av icke-joniserande strål-ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur.

Farans typ och ursprung!

Möjliga konsekvenser av att faran/varningen ignoreras.

- Åtgärder och förbud för att förebygga faran.

Följande exempel visar en varning som varnar för elstötar från strömförande delar. Det står vilken åtgård som förebygger faran.

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

- Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.

1.2.4 Allmänna symboler

Följande allmänna symboler används i detta dokument:

Allm. symbol Innebörd
	Identifiering av ett särskilt tips (text och/eller bild)
	Identifiering av ett enkelt tips (endast text)

Allm. symbol Innebörd
[brønd]		Identifiering av en länk till en videohandledning
[brønd]		Identifiering av verktyg som behövs
[brønd]		Identifiering av villkor som måste vara uppfyllda
[træm]		Identifiering av ett tillstånd (om ..., så ...)
[træm]		Identifiering av ett resultat
[Start]	Identifiering av en tangent eller knapp
[00123456]	Identifiering av ett materialnummer
Status	Identifiering av text/fönster som visas (i maskinens display)

Grafik 3: Allmänna symboler

Säkerhet

2.1 Allmänna säkerhetsanvisningar

2.1.1 Alla hushållsmaskiner

Risk för elstötar på grund av strömförande delarl

■ Fel vid reparationer som berör elkomponenter kan orsaka elstötar!
- Koppla bort maskinen från elnätet minst 60 sekunder innan arbetet påbörjas.
- Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för personskador på grund av vassa kanter!

■ Använd skyddshandskar.

Risk för krosskador vid reparation, underhåll, felsökning och service på grund av tunga och rörliga komponenter

■ Använd skyddsskor.
■ Säkra tunga komponenter så att de inte faller ner.
■ Stick inte in kroppsdelar i rörliga komponenter.
Risk för maskinens säkerhet/funktion!
■ Använd endast originaldelar.

Risk för skador på komponenter känsliga för statisk elektricitet (ESD)!

■ Rör inte modulerna samt anslutningar och strömförande ledningar.

Verktyg och hjälpmedel

Beteckning Detaljer Bilder
Skyddstrasa[00342013]	60 cm x 50 cm
Sugkopp[00342224]	∅ 50 mm
Hjälpverktyg[00342180]	Verktyg för att lossa plastdelar "magic tool"
Torxbits TX20[00340865]	6,3 mm (1/4")

Reparation

4.1 Byta dörrpackning

Förutsättning:

Dörren är öppen.

Reparation

4.2 Byta platt gångjärn

Nödvändiga verktyg:

©

Torxbits TX20 6.3 mm (1/4") [00340865]

Tunga och skrymmande apparater!

Rygg- och muskelskador

Lát endast utbildad personal ta bort dörren från apparaten.
Det krävs två personer för att flytta apparaten.
Använd endast passande verktyg och utrustning.

Vassa kanter!

Skärskador

- Använd skyddshandskar.

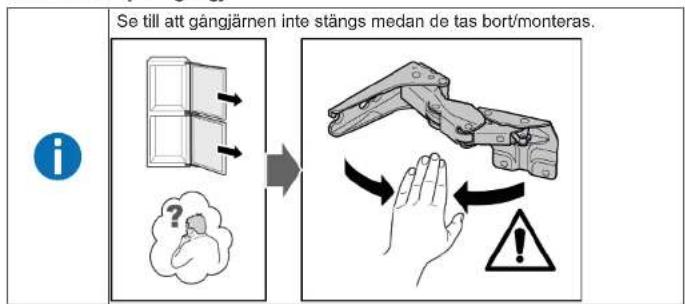

Öppna gångsjärnsdelen!

Risk för att fingrar krossas/fastnar

• Stick inte in händerna i gångjärnsdelen.
  ▶ Använd skyddshandskar.

Risk för fallande delar på grund av lossade skruvar!

Personskador på grund av fallande delar.

• Säkra komponenter så att de inte faller ner.

Risk för fallande delar på grund av lossade skruvar!

Materiella skador på andra delar av maskinen eller i kundens hem, t.ex.

vid botten.

- Säkra komponenter så att de inte faller ner.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
Möbeldörren har tagits bort. Se Monteringsanvisning.
Dörren är öppen.

4.2.1 Ta bort platt gångjärn

1. Ta bort de fyra gångjärnsskydden.


1. 1. Lossa på de fyra skruvarna (1).

2. Skjut ut och ta bort den övre dörren (2).

1. 1. Ta bort de fyra skruvarna (1).

2. Ta bort gängjärnen (2).

De övre gångjärnen har tagits bort.

1. 1. Lossa på de fyra skruvarna (1).

2. Skjut ut och ta bort den nedre dörren (2).

1. 1. Ta bort de fyra skruvarna (1).

2. Ta bort gångjärnen (2).

De nedre gångjärnen har tagits bort.

Reparation

4.2.2 Montera platt gångjärn

Montera i omvänd ordning.

Reparation

4.3 Byta dörrhylla

Förutsättning:

Dörren är öppen.

4.3.1 Ta bort dörrhylla

Lyft dörrhyllan uppát.

4.3.2 Montera dörrhylla

Montera i omvänd ordning.

Reparation

4.4 Byta hylla

Förutsättning:

Dörren är öppen.

4.4.1 Ta bort hylla

Dra ut hyllan.

Montera i omvänd ordning.

Reparation

4.5 Byta utdragbar hylla

Förutsättning:

Dörren är öppen.

4.5.1 Ta bort utdragbar hylla

1. Dra ut den utdragbara hyllan tills lässpärren släpper.

1. Sänk den utdragbara hyllan och sväng ut den åt sidan.

2. Den utdragbara hyllan har tagits bort.

4.5.2 Montera utdragbar hylla

Montera i omvänd ordning.

Reparation

4.6 Byta fack för frysta matvaror

Förutsättning:

Dörren är öppen.

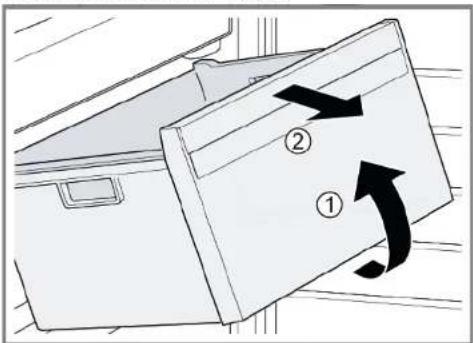

4.6.1 Ta bort fack för frysta matvaror

1. Dra ut facet för frysta matvaror helt (1).
2. Ta bort facket för frysta matvaror (2).

Facket för frysta matvaror har tagits bort.

4.6.2 Montera fack för frysta matvaror

Montera i omvänd ordning.

Reparation

4.7 Byta frukt- och grönsakslåda

Förutsättning:

Dörren är öppen.

4.7.1 Ta bort frukt- och grönsakslåda

4.7.2 Montera frukt- och grönsakslåda

Montera i omvänd ordning.

Reparation

4.8 Byta skiljeplatta och lock till frukt- och grönsakslåda

Förutsättning:

Dörren är öppen.

4.8.1 Ta bort skiljeplatta och lock till frukt- och grönsakslåda

1. Ta bort glasskivan från skiljeplattan.

1. Ta bort frukt- och grönsakslådan.→455

2. 1. Tryck på spaken på undersidan på båda sidorna av skiljeplattan (1).
3. Dra skiljeplattan framåt (2).

1. Lyft upp skiljeplattan och sväng ut den i sidled.

1. 1. Lyft på locket till frukt- och grönsakslådan.

2. Dra locket till frukt- och grönsaksládan framåt och sväng ut det i sidled.

→ Locket till frukt- och grönsakslådan har tagits bort.

4.8.2 Montera skiljeplatta och lock till frukt- och grönsakslåda

Montera i omvänd ordning.

Reparation

4.9 Byta cool fresh-fack

Förutsättning:

Dörren är öppen.

4.9.1 Ta bort cool fresh-fack

▶ 1. Luta cool fresh-facket framát (1).
2. Ta bort cool fresh-facket (2).

Montera i omvänd ordning.

Reparation

4.10 Byta LED-sidoramplampa

Nödvändiga verktyg:

Din apparat har en underhållsfri LED-lampa.

Dessa lampor får endast bytas av kundtjänst eller auktoriserade tekniker!

Risk för elstötar på grund av strömförande delar!

Livsfara på grund av elstötar vid felaktiga reparationer

▶ Elektriska delar ska repareras av behörig elektriker.

- Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

- Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.

Vassa kanter!

Skärskador

- Använd skyddshandskar.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
Dörren är öppen.
√ Kyldelshyllorna har tagits bort.

4.10.1 Ta bort LED-sidoramplampa

1. Sätt sugkoppen på den övre tredjedelen av LED sidoramplampan.

1. Dra sugkoppen framåt med LED-sidoramplampan i en vridrörelse.

1. Anslut elanslutningen till LED-sidoramplampan.
2. Sätt fast LED-sidoramplampan på dess plats på kyldelsväggen (hakarna klickar i).
   LED-sidoramplampan har monterats.

Reparation

4.11 Byta LED-spotlight

Nödvändiga verktyg:

Specialverktyg [00342180]
Spårskruvmejsel Blad 2,4 mm x 0.4 mm x 60 mm, i kitet [00341820]

Din apparat har en underhållsfri LED-lampa.

Dessa lampor får endast bytas av kundtjänst eller auktoriserade tekniker!

Risk för elstötar på grund av strömförande delar!

Livsfara på grund av elstötar vid felaktiga reparationer

▶ Elektriska delar ska repareras av behörig elektriker.
- Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för elstötar på grund av strömförande delar! Dödsfall på grund av elstötar

- Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.

Vassa kanter!

Skärskador

- Använd skyddshandskar.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
Dörren är öppen.
√ Kyldelshyllorna har tagits bort.

4.11.1 Ta bort LED-spotlight

1. Lossa LED-spotlightens hölje.

1. Dra LED-spotlightens hölje inåt och tryck samtidigt framåt.

Montera i omvänd ordning.
