Produkttyp	Röklarm
Modell	SA411S
Varumärke	Housegard
Detekteringstyp	Fotoelektrisk (optisk)
Huvudströmförsörjning	230V AC, 50 Hz (fast ansluten)
Reservströmförsörjning	9V alkaliskt batteri (DC 9V)
Driftström	25 mA
Alarmljudnivå	85 dB på 3 meter
Driftstemperaturområde	0 °C till 45 °C
Omgivande luftfuktighetsområde	10% till 90%
Sammankopplingsmöjlighet	Upp till 38 larm, max avstånd 250 meter
Mått (Diameter x Höjd)	127 mm x 45 mm (⌀127 x 45 mm)
Batteritid	Cirka 36 månader
Rekommenderade batterityper	Alkaliska: Eveready/Energizer 522, Duracell MN1604/MX1604; Kol-zink: Gold Peak 1604S
HUSH-funktion	Ja, tystar falsklarm i 10 minuter (piper var 32:e sekund)
Testknapp	Separat från HUSH, testar full funktionalitet
LED-indikering	Grön LED för normal drift; Röd LED blinkar snabbt vid larm/test
Varning för lågt batteri	Pip var 32:e sekund
Garanti	5 års begränsad garanti mot tillverkningsfel (exklusive batterier)
Efterlevnad	EN 14604:2005/AC:2008, Certifikat 0786-CPR-21587
Rengöring	Dammsug utvändigt längs öppningen till detekteringskammaren; öppna inte locket
Installation	Måste installeras av en kvalificerad elektriker; fast ansluten med sammankoppling

Vanliga frågor - SA411S Housegard

Hur testar jag röklarmet?

Håll inne testknappen i 5 sekunder. Larmet ska ljuda med ett högt pulserande mönster och den röda LED-lampan blinkar snabbt. För sammankopplade enheter, tryck på testknappen i 10 sekunder för att verifiera att alla larm ljuder.

Vad ska jag göra om röklarmet ljuder falskt?

Kontrollera först om det är verklig brand. Om det är ett falskt larm, tryck på HUSH-knappen för att tysta larmet i 10 minuter. Se också till att larmet inte är placerat för nära kök, badrum eller dammiga områden. Rengör enheten genom att dammsuga utsidan.

Hur byter jag batteri?

Tryck på sidoknappen (PUSH) på monteringsbasen för att öppna enheten. Ta bort det gamla batteriet. Sätt i ett nytt 9V alkaliskt batteri, se till att den röda batterispaken hålls nedtryckt. Stäng enheten och testa genom att trycka på testknappen.

Varför piper mitt röklarm var 32:e sekund?

Ett pip var 32:e sekund indikerar lågt batteri. Byt ut 9V-batteriet omedelbart. Om batteriet saknas eller inte är korrekt installerat kan larmet ljuda kontinuerligt tills batteriet sätts i.

Hur många röklarm kan kopplas samman?

Upp till 38 röklarm kan kopplas samman med en maximal total ledningslängd på 250 meter. Alla enheter måste vara på samma fas.

Kan jag installera röklarmet i köket eller badrummet?

Nej, undvik att placera larm i kök (matlagningsångor), badrum (ånga) eller nära fläktar/ventilationskanaler. Dessa kan orsaka falsklarm. Installera minst 2 meter från sådana områden.

Hur ofta ska jag rengöra röklarmet?

Rengör minst två gånger om året genom att dammsuga utsidan längs öppningen till detekteringskammaren. Öppna inte locket, eftersom det ogiltigförklarar garantin.

Vad betyder den gröna LED-lampan?

En stadig grön LED indikerar normal drift. Om den gröna LED-lampan är släckt, kontrollera att enheten får 230V ström och att batteriet är korrekt installerat.

Hur länge håller batteriet?

Det rekommenderade alkaliska batteriet håller cirka 36 månader. Byt batteri minst en gång om året eller när varningen för lågt batteri hörs.

Är detta röklarm lämpligt för användning i lägenheter?

Ja, för lägenhetshus bör varje lägenhet ha sitt eget röklarm. Denna enhet är avsedd för bostadsbruk och ersätter inte ett komplett brandlarmsystem som krävs enligt lag.

BRUKSANVISNING SA411S Housegard

Grattis till ditt köp av din nya brandvarnare. Vi rekommenderar att du tar dig tid att läsa den här bruksanvisningen så att du helt förstår alla funktioner. Du kommer även att finna en del tips och råd som hjälper dig att lösa eventuella problem samt hur du undviker dem. Läs hela denna bruksanvisning noggrant innan du installerar produkten och spara den för framtida bruk.

Housegard brandvarnare är konstruerad för att känna av rökpartiklar. Housegard brandvarnare är konstruerade att ge en tidig varning om en brand skulle uppstå, vilket förutsätter korrekt placering och underhåll.

VIKTIGT: Denna 230 V nätdrivna brandvarnare ska installeras i enlighet med nationella föreskrifter av en behörig elektriker.

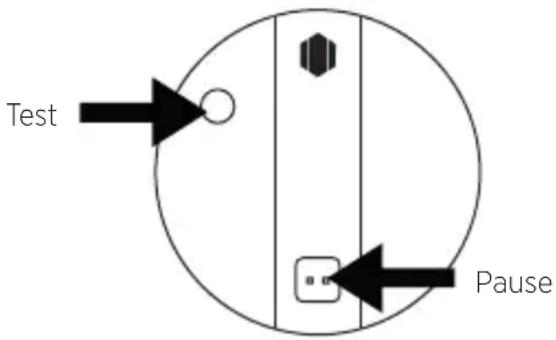

Separat TEST och PAUS-knapp.

EGENSKAPER

»Optisk brandvarnare för seriekoppling.
»Hög känslighet och stabilitet.
»Designad att minimera falskalarm.
»Testfunktion.
»Pausfunktion.
»LED-diod visar normal funktion.
»Signal vid låg batterispänning.
»9V batteri backup.
»Kan anslutas i serie med upp till 38 st.

TEKNISKA DATA

Modellnummer: SA411S

Primär strömkälla: 230V, 50Hz

Sekundär strömkälla: 9V Alkaline

Strömförbrukning vid drift: 25mA

Larmsignal: 85 dB /3 m

Temperaturområde: 0 °C - 45 °C

Luftfuktighet: 10% - 90%

» Brandvarnaren drivs av 230V kabelanslutning och har ett 9V batteri som backup. Använd endast den batterityp som anges. Anslut INTE brandvarnaren till andra typer av detektorer eller kringutrustning än det som anges i denna manual.
» Testknappen ger ett fullgott test för brandvarnarens alla funktioner. Andra testmetoder behövs inte. Testa brandvarnarna varje vecka för att kontrollera att de fungerar ordentligt.
» Koppla inte ur brandvarnaren för att stoppa falskalarm, då förloras brandvarnarens viktiga funktion. Öppna fönster eller ventilera luften runt brandvarnaren för att stoppa larmet och/eller tryck på pausknappen.
» Brandvarnaren ska installeras i enlighet med alla lokala och nationella bestämmelser för installation.
» Brandvarnaren är avsedd att användas i enbostadshus. I flerbostadshus ska varje bostad utrustas med egna brandvarnare. Denna brandvarnare är inte lämplig för användning i byggnader som inte är bostäder. Brandvarnaren är inte en ersättning för ett fullvärdigt larmsystem som krävs enligt lag eller av brandmyndighet.
» Det kan finnas faktorer som gör att en person i hushållet inte hör alarmet (t ex buller, djup sömn, dålig hörsel). Om en person i hushållet har nedsatt hörsel bör speciella larm installeras vilka uppmärksammar personen genom ljud, ljus och vibrationer.
» Brandvarnaren upptäcker förbränningspartiklar i luften (rök). Den reagerar inte på flammor eller gas. Brandvarnaren är konstruerad att avge en larmsignal om en brand håller på att utvecklas.
» Inga brandvarnare har en absolut tillförlitlighet och ger inte 100% garanti för att liv och egendom skyddas mot brand. Brandvarnaren är ingen ersättning för försäkring. Husägare och hyresgäster bör teckna liv- och husförsäkring.
»Brandvarnaren bör testas varje vecka och bytas ut vart tionde år.

»VARNING: Anslut inte några kablar till en strömkälla om du inte är en certifierad elektriker. Felkoppling skadar produkten och kan orsaka personskador.

Rekommenderat/utökat skydd

Brandvarnare med pausfunktion rekommenderas

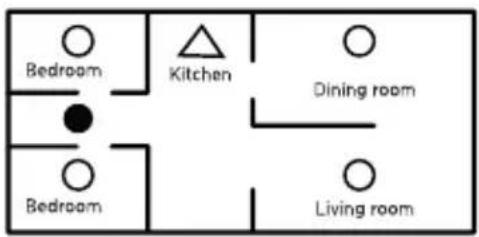

PLACERING AV BRANDVARNARE

En förutsättning för att brandvarnaren ska kunna ge tidig varning är att den är installerad där branden uppstår. Housegard rekommenderar därför att du installerar en brandvarnare i varje rum och på alla väningsplan.

» Installera brandvarnare i alla separata sovrum och i alla rum där man vistas.
» I bostäder med bo plan bör brandvarnaren installeras på toppen av varje trappa.
»I källare bör brandvarnaren monteras i taket vid foten av trappan.
» I sovrum där man sover med stängd dörr bör det alltid finnas en monterad brandvarnare inne i sovrummet.
» Installera brandvarnare i varje rum där det finns potentiella brandrisker.
» Installera brandvarnaren i varje ände av korridor om den är längre än 9 meter.

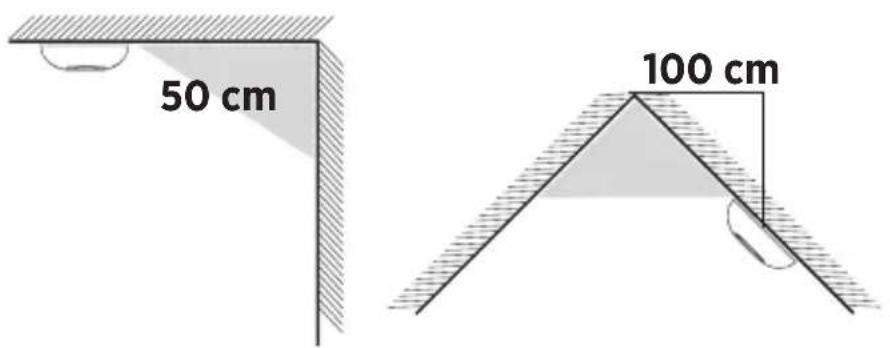

» Montera brandvarnaren i mitten av taket. Om detta inte är möjligt, montera brandvarnaren på väggen minst 0,5 m från hörn och minst 10-15 cm från taket (Montering på vägg rekommenderas inte.)

BRANDVARNARE BÖR INTE PLACERAS PÅ FÖLJANDE PLATSER

» I köket nära spisen där rök från matlagning kan orsaka oönskade larm.
» I områden med hög luftfuktighet såsom badrum eller nära diskmaskin eller tvättmaskin där vattenånga och fukt kan utlösa falsklarm.
» Nära fläktar och ventilationskanaler där luftströmmar kan hindra rök att nå fram till brandvarnaren.
» Nära ljuskällor och elektrisk utrustning som avger elektromagnetiska fält.
»I närheten av spis eller kamin med öppen eld.
» Högst upp i V-formade tak, där luftfickor kan orsaka att röken inte när fram till brandvarnaren.
»I garage där avgaserna kan orsaka oönskade larm.
» I dammiga och förorenade områden där damm och smuts kan skada brandvarnaren.
» I rum där temperaturen kan falla under 0 °C eller stiger över 40 °C, eller i rum med stora temperaturvariationer.

WARNING: Felaktig placering kan leda till minskad driftssäkerhet och falsklarm.

VAR RÄDD OM DIN HÖRSEL

Brandvarnare avger en hög ljudsignal. Vi rekommenderar att du alltid använder hörselproppar eller annat hörselskydd när du programmerar och testar dina brandvarnare.

MONTERA BATTERIERNA OCH TESTA VARJE ENSKILD BRANDVARNARE

1. Tryck på knappen på sidan av varnaren (PUSH).
2. Vik ned den röda spaken i facket med ett nytt batteri. Om den röda spaken inte viks ned kommer brandvarnaren inte att stänga och kommer inte att fungera. Använd endast batterier som specificerats på etiketten. Kontrollera rätt polaritet +/-
3. Tryck på testknappen(ca 5 sek) för att testa brandvarnaren.

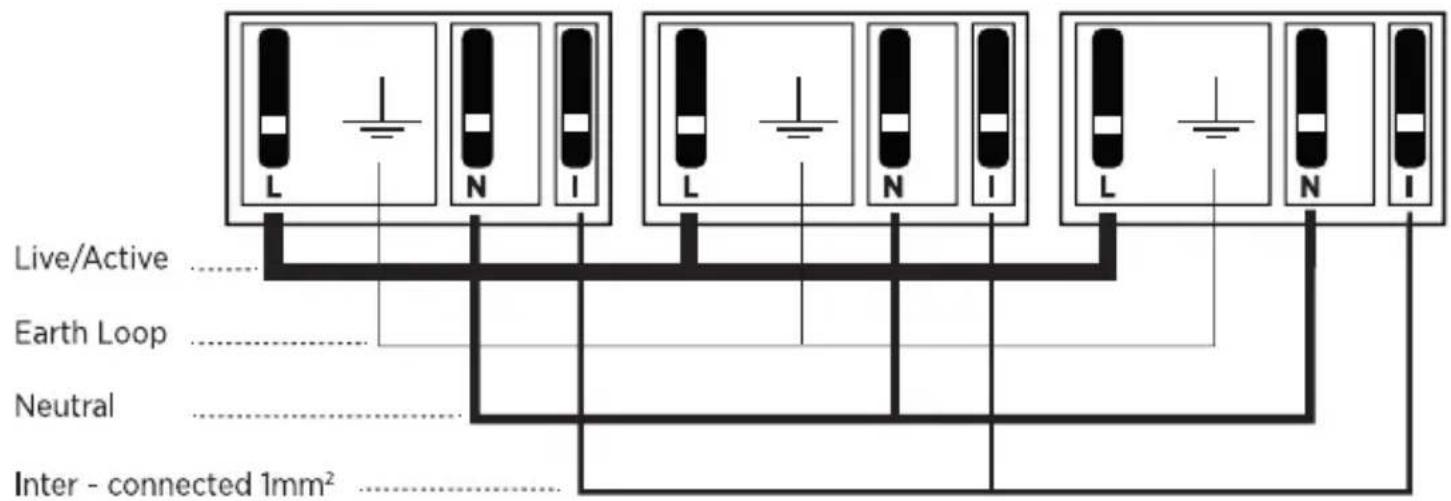

SÅ HÄR MONTERAR DU DIN BRANDVARNARE

På baksidan har enheten har en kopplingsplint som är markerad L, E/LOOP, N, I. Brandvarnaren måste vara korrekt kopplad för att säkerställa drift. Felaktig kabeldragning till brandvarnaren skadar enheten och garantin blir ogiltig.

Kabeln som används för att driva rökdetektorn måste vara kopplad till en separat permanent fas som inte kan brytas av misstag utav brukaren. Före installation skall kretsen vara säkrad och strömmen vara avstängd.

Använd en isolerad kabel som är minst 1 mm ^2 . Maximal kabellängd mellan 38 enheter är 250 m. Alla serie-kopplade brandvarnare måste vara kopplade på samma fas genom hela kretsen (L till L till L etc). Faserna får inte korsas.

Anslut inte rökdetektorn till andra modeller än vad som anges i denna manual.

Terminalen på baksidan av monteringsbasen är markerad på följande sätt:

1. Placera varnarens monteringsplatta mot taket och markera borrhålens placering.
2. Borra två 5 mm hål på markeringarna och sätt i plastpluggar.
3. Dra nätkabeln som kopplas till elnätet. Använd kablage med ledare av 1-2 mm ^2 tvärsnittsarea. Kablage bör ha ett isoleringsmotständ av åtminstone 300V.
4. Skala kablage, 5 mm av ledaren skall exponeras.
5. Öppna kontaktskyddet för att komma åt terminalskruvarna och koppla kablaget som i figuren ovan.

En brandvarnare detekterar och reagerar på rökpartiklar i luften. Rökpartiklarna gör att brandvarnaren larmar. Denna funktion innebär att brandvarnaren även kan reagera på dammpartiklar, fukt eller andra partiklar i form av pollen, insekter mm. Dessa faktorer är oftast orsaken till falsklarm. Om alarmet går och en brand upptäcks, fly snabbt och ring brandkåren. Om ingen brand upptäcks, kontrollera ifall någon av nedanstående anledningar kan ha orsakat alarmet.

FELKÄLLA Åtgärd
Ånga och fukt. Falsklarm kan uppstå om brandvarnaren är placerad för nära badrum, tvättstuga eller andra platser med hög luftfuktighet.	Placera brandvarnaren minst 2 meter från badrum, tvättstuga eller andra platser där hög luftfuktighet kan förekomma.
Damm och nedsmutsning. Eftersom luften passerar fritt genom detektionskammaren kommer brandvarnaren alltid locka till sig en del damm och pollenpartiklar. Detta kan detta leda till falsklarm. Brandvarnaren kan också bli mer känslig p g a detta vilket kan medföra oönskade larm. Nedsmutsning kommer även över tid då brandvarnaren blir äldre, vilket också innebär att den kan ge mer falsklarm.	Dammsug brandvarnaren regelbundet, använd ett munstycke av plast så att elektroniken inte skadas. Undvik att montera brandvarnare på ställen med mycket damm och smuts. Sätt gärna en "hätta" över brandvarnaren eller ta bort den helt och hålllet under tiden du utför renoveringsarbeten hemma som medför sågning, sliparbeten etc
Drag, damm och luftströmmar Falsklarm kan bero på att brandvarnaren har placerats för nära dörrar, fönster, ventilationssystem, fläktar, luftkanaler, värmepumpar eller liknande. Detta kan medföra att dammpartiklar virvlar upp och in i detektionskammaren.	Installera inte brandvarnare där det är dragigt, i närheten av fönster och dörrar, ventilation, fläktar, luftkanaler, värmepumpar eller liknande. Hitta en bättre placering för brandvarnaren, längre bort från drag och luftströmmar.
Temperaturvariationer. Temperaturvariationer kan skapa kondens i detektionskammaren. Till exempel om brandvarnaren placeras i ett rum där fönster öppnas för ventilation under vintern, nära utgångar, balkongdörrar eller andra platser där det växlar mellan kallt och varmt.	Undvik att montera brandvarnare i rum med Snabba temperaturväxlingar eller nära fönster och dörrar som ofta öppnas och stängs. Flytta brandvarnaren till en plats med en mer jämn och stabil temperatur.
Ogynnsam placering Fel placering i en instabil inomhusmiljö, drag, närhet till elektriska apparater (EMC) och belysning kan orsaka falsklarm.	Placera brandvarnare minst 5 meter från öppna spisar, kaminer eller andra värmeapparater. 2 meter från ventilationskanaler, värmepumpar och luftkonditionering. 1 meter från lampor och lysrör.

TESTA BRANDVARNAREN

Innan du testar kontrollera att brandvarnaren är både kopplad till 240V växelström och att det finns ett 9V batteri korrekt installerat.

Testa varje brandvarnare genom att trycka in testknappen med ett bestämt tryck i 5 sekunder. Testa de sammankopplade enheterna genom att trycka 10 sekunder på testknappen. Alla enheter skall då gå i alarm.

1. Testa alltid samtliga varnare efter installation för att vara säker på att de fungerar som de ska.
2. Testknappen ger ett fullgott test av funktionerna. Använd aldrig öppen eldslåga för att testa varnaren då detta kan förstöra brandvarnaren.
3. Testa dina brandvarnare rutinmässigt en gång per vecka.
4. Testa alltid dina brandvarnare efter längre bortavaro från hemmet och alltid när du kommer hem efter semestern.
5. Stå alltid på en armlängds avständ när du testar dina brandvarnare för att undvika hörselskador.

FÖR DIN SÄKERHET! IGNORERA ALDRIG EN BRANDVARNARE SOM LARMAR. NÄR DU HÖR LARMSIGNALEN KRÄVS DIN OMEDELBARA UPPMÄRKSAMHET OCH HANDLING.

PAUSFUNKTIONEN

Brandvarnaren har en separat knapp pausfunktion. Med pausfunktionen kan du stoppa larmsignalen om varnaren utlöses av ett falskalarm. Du aktiverar pausfunktionen genom att trycka in pausknappen under tiden som enheten är i alarm. Under paus tiden piper varnaren en gång var 32:e sekund under 10 minuter.

UNDERHÅLL OCH RENGÖRING

Brandvarnaren bör rengöras regelbundet och minst två gånger per år. Rengör din brandvarnare genom att dammsuga utvändigt längs öppningen mot detektionskammaren, så att damm och smuts försvinner.

VIKTIGT: Försök inte öppna luckan för att rengöra inuti brandvarnaren. I så fall gäller inte garantin.

BYTE AV BATTERI

Hur ofta batteriet behöver bytas beror på batteritypen. Byt gärna batterier rutinmässigt en gång per år, gärna på ett bestämt datum. Alternativt, byt batteriet när brandvarnaren avger signal om låg batterispänning (kort ljudsignal och blinkning var 32:e sekund).

1. Tryck på knappen på sidan av varnaren(PUSH).
2. Ta ur det gamla batteriet.
3. Vik ned den röda spaken i facket med ett nytt batteri. Om den röda spaken inte viks ned kommer brandvarnaren inte att stänga och kommer heller inte att fungera. Använd endast batterier som specificerats på etiketten. Kontrollera rätt polaritet +/-
4. Tryck på testknappen för att testa brandvarnaren.

BATTERITYP

Volt: DC 9V

Typ: Alkaline, kol-zink

Driftstid: Ca 36 månader

VIKTIGT: Om batteriet inte är installerat, kommer batterifacket inte att stängas och brandvarnaren kommer kontinuerligt att låta en batteri-saknas-signal. När batteriet monteras, är det normal att alarmet piper under en sekund. Detta indikerar att batteriet är korrekt monterat.

FELSÖKNING

PROBLEM ACTION
Brandvarnaren avger ingen signal när den testas.	»Ta ner brandvarnaren och kontrollera att batterierna är monterade korrekt.»Kontrollera att batterierna har spänning.
Brandvarnaren blinkar till och ger en kort ljudsignal var 32:e sekund.	»Anger låg batterispänning.»Byt batterierna.
Brandvarnaren larmar utan att det finns någon rök eller larmar vid matlagning och liknande.	»Rengör varnaren. Se även avsnitt oönskade larm (falsklarm).»Byt placering av brandvarnaren. Se avsnitt om oönskade larm.

GARANTI

Denna brandvarnare har 5 års begränsad garanti mot tillverkningsfel. (Gäller från inköpsdatum.) Batterierna täcks inte av garantin. Garantiansvaret är begränsat till värdet av en motsvarande brandvarnare. Defekta brandvarnare ska återlämnas till återförsäljaren tillsammans med en beskrivning av problemet. Godkänd reklamation ersätts med en ny brandvarnare av samma eller likvärdig typ. Vid reklamation måste kvitto som bekräftar inköpsdatum uppvisas.

CE _18

0786

Sunmatic Nordic AB

DOP: 601142-CPR-0329

EN 14604:2005/AC:2008

Certificate: 0786-CPR-21587
