KIR24NSF3 - Kylskåp BOSCH - Gratis bruksanvisning och manual

Produkttyp	Kylskåp med frys
Mått (höjdxbreddxdjup)	1770 mm x 560 mm x 550 mm
Vikt	62 kg
Spänning och frekvens	220-240 V, 50 Hz
Invändig belysning	LED, E14-sockel
Ljudnivå	39 dB
Total kapacitet (kyl + frys)	276 L
Kylkapacitet	197 L
Fryskapacitet	79 L
Klimatklass	SN-ST
Energiklass	E
Köldmedium	R600a (isobutan)
Avfrostningssystem	Automatisk i kyl, manuell i frys
Material i hyllor	Säkerhetsglas
Låda för frukt och grönsaker	Ja, utdragbar
Reversibelt gångjärn	Ja
Antal dörrar	2
Färg / Ytfinish	Vit
Superkylningsfunktion	Ja
Öppen dörr-larm	Ja

Vanliga frågor - KIR24NSF3 BOSCH

Hur byter man dörrtätningen på Bosch KIR24NSF3?

För att byta tätningen, öppna först dörren. Ta bort den gamla tätningen genom att lossa den från hörnen och dra ut den ur spåret. Kontrollera att spåret inte är skadat. Värm den nya tätningen lätt med en hårtork eller varmt vatten, tryck sedan in den i spåret med början från hörnen. Se till att de små sidohålen (ventilation) inte är en defekt.

Hur byter man dörrgångjärnet?

Koppla bort apparaten från elnätet. Öppna dörren. Skruva loss de två skruvarna på det övre gångjärnet med en Torx TX20. Ta bort gångjärnet och dörren. Upprepa för det nedre gångjärnet. Montera i omvänd ordning. Använd skyddsskor och handskar för att undvika skador.

Hur tar man bort och monterar en kylhylla?

Med dörren öppen, dra helt enkelt ut hyllan. För att montera, sätt in den i styrningarna och tryck in den helt. Inga verktyg krävs.

Hur byter man flaskhållaren?

Öppna dörren och dra ut flaskhållaren. Sätt sedan in den nya hållaren i motsvarande styrningar i omvänd ordning.

Hur byter man dörrhyllan?

Öppna dörren och dra hyllan uppåt för att lossa den. För att montera den nya, placera den på stöden och tryck nedåt tills den snäpper på plats.

Hur tar man bort frukt- och grönsakslådan?

Öppna dörren och dra ut lådan helt. Lyft sedan den lätt för att ta bort den. För att montera, skjut lådan på skenorna ända in.

Hur byter man den invändiga lampan?

Koppla bort apparaten från elnätet. Ta bort tillbehör nära lampan. Tryck gallerlocket bakåt, skjut det framåt och ta bort det. Skruva loss den trasiga lampan (typ E14, 220-240 V) och sätt i en ny. Återmontera locket.

Vad betyder varningssymbolerna i manualen?

Farosnivåerna indikeras med ord: 'FARA' (död eller allvarlig skada om det ignoreras), 'VARNING' (möjlig allvarlig skada), 'FÖRSIKTIGHET' (lindrig skada) och 'OBSERVERA' (materialskador). Symbolerna inkluderar allmän varning, elektrisk stöt, explosion, skärskada, klämrisk, heta ytor, magnetfält och strålning.

Vilka säkerhetsåtgärder bör vidtas före reparation av kylskåpet?

Koppla bort apparaten från elnätet minst 60 sekunder innan arbete. Använd skyddshandskar mot vassa kanter och skyddsskor. Säkra tunga komponenter för att undvika fall. Använd endast originalreservdelar och undvik att vidröra elektroniska moduler som är känsliga för elektrostatiska urladdningar.

Var kan jag ladda ner den fullständiga bruksanvisningen?

Du kan ladda ner manualen i PDF-format från Boschs webbplats eller från sidor som notice-facile.com. Sök efter modell KIR24NSF3 och välj önskat språk. Du kan också begära en specifik översättning genom att ange din e-postadress.

BRUKSANVISNING KIR24NSF3 BOSCH

4.3.1 Demontering av hylle 237

4.3.2 Montering av hylle.... 237

1.2 Symbolförklaringar.... 333

1.2.1 Faronivåer 333

1.2.2 Risksymboler.... 333

1.2.3 Varningarnas struktur 334

1.2.4 Allmänna symboler.... 334

Säkerhet 335

2.1 Allmänna säkerhetsanvisningar.... 335

2.1.1 Alla hushållsmaskiner.... 335

Verktyg och hjälpmedel.... 336

Reparation 337

4.1 Byta dörrpackning.... 337

4.1.1 Ta bort dörrpackning 337

4.1.2 Montera dörrpackning 337

4.2 Byta dörrens gångjärn.... 340

4.2.1 Ta bort dörrens gångjärn 340

4.2.2 Montera dörrens gångjärn 341

4.3 Byta hylla 342

4.3.1 Ta bort hylla.... 342

4.3.2 Montera hylla.... 342

4.4 Byta flaskhylla 343

4.4.1 Ta bort flaskhylla.... 343

4.4.2 Montera flaskhylla 343

4.5 Byta dörrhylla 344

4.5.1 Ta bort dörrhylla.... 344

4.5.2 Montera dörrhylla.... 344

4.6 Byta frukt- och grönsakslåda 345

4.6.1 Ta bort frukt- och grönsakslåda.... 345

4.6.2 Montera frukt- och grönsakslåda 345

4.7 Byta lampa.... 346

4.7.1 Ta bort lampa 346

4.7.2 Montera lampa.... 346

i Om detta dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparationstips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestämmelser (som gäller 03/2021).

De innehåller information om hur vissa reservdelar ska bytas samt tillhörande varningar och risker.

Kontakta vår kundtjänst om du har frågor. Vi ätar oss bara ansvar för skador om repa- rationstipsen har följts korrekt.

1.2 Symbolförklaringar

1.2.1 Faronivåer

Varningsnivåerna består av en symbol och ett signalord. Signalordet visar hur allvarlig faran är.

Varningsnivå Innebörd
FARAI	Om inte varningsmeddelandet följs kommer det att leda till dödsfall eller allvarliga personskador.
WARNING!	Om inte varningsmeddelandet följs kan det leda till dödsfall eller allvarliga person-skador.
FÖRSIKTIGT!	Om inte varningsmeddelandet följs kan det leda till lättare personskador.
OBS!	Om inte varningsmeddelandet följs kan det leda till materialskador.

Grafik 1: Faronivåer

1.2.2 Risksymboler

Risksymboler är symboler som visar typen av fara.

Följande risksymboler används i detta dokument:

Risksymbol Innebörd
		Allmänt vamingsmeddelande
		Fara på grund av elektrisk spänning
		Explosionsrisk
		Fara för skärskador
		Fara för krosskador

i Om detta dokument

Risksymbol Innebörd
		Fara på grund av heta ytor
		Fara på grund av starka magnetfält
		Fara på grund av icke-joniserande strål-ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur.

Farans typ och ursprung!

Möjliga konsekvenser av att faran/varningen ignoreras.

- Atgärder och förbud för att förebygga faran.

Följande exempel visar en vaming som vamar för elstötar från strömförande delar. Det står vilken åtgård som förebygger faran.

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

Koppla bort maskiner från elförsörjningen minst 60 sekunder innar reparationer påbörjas.

1.2.4 Allmänna symboler

Följande allmänna symboler används i detta dokument:

Allm. symbol Innebörd
	Identifiering av ett särskilt tips (text och/eller bild)
	Identifiering av ett enkelt tips (endast text)

Allm. symbol Innebörd
[5887]		Identifiering av en länk till en videohandledning
		Identifiering av verktyg som behövs
[WWAB]		Identifiering av villkor som måste vara uppfyllda
[7326]		Identifiering av ett tillstånd (om ..., så ...)
[1400]		Identifiering av ett resultat
[Start]	Identifiering av en tangent eller knapp
[00123456]	Identifiering av ett materialnummer
Status	Identifiering av text/fönster som visas (i maskinens display)

Grafik 3: Allmänna symboler

Säkerhet

2.1 Allmänna säkerhetsanvisningar

2.1.1 Alla hushållsmaskiner

Risk för elstötar på grund av strömförande delarl

■ Fel vid reparationer som berör elkomponenter kan orsaka elstötar!
- Koppla bort maskinen från elnätet minst 60 sekunder innan arbetet påbörjas.
- Lát utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för personskador på grund av vassa kanter!

■ Använd skyddshandskar.

Risk för krosskador vid reparation, underhåll, felsökning och service på grund av tunga och rörliga komponenter

■ Använd skyddsskor.
■ Säkra tunga komponenter så att de inte faller ner.
■ Stick inte in kroppsdelar i rörliga komponenter.
Risk för maskinens säkerhet/funktion!
■ Använd endast originaldelar.

Risk för skador på komponenter känsliga för statisk elektricitet (ESD)!

■ Rör inte modulerna samt anslutningar och strömförande ledningar.

Verktyg och hjälpmedel

Beteckning Detaljer Bilder
Skyddstrasa[00342013]	60 cm x 50 cm
Torxbits TX20[00340865]	6,3 mm (1/4")

Reparation

4.1 Byta dörrpackning

Förutsättning:

Dörren är öppen.

4.1.1 Ta bort dörrpackning

1. Lossa dörrpackningen från spåret i högra och vänstra hörnet.

1. Dra ut dörrpackningen från spåret.

	Den nya dörrpackningens tjocklek kan avvika något från den gamla dörrpackningens tjocklek. Detta kommer inte påverka stängningsegenskaperna eller funktionen längsiktigt.
	Om apparaten har justerbara gångjärn eller gångjärnsfästen kan du optimera stängningsegenskaperna senare.
	Små sidohål i dörrpackningen fyller en funktion (krävs för ventilation). Dessa utgör inga tillverkningsfel.

Reparation

1. Kontrollera om spåret för packningen har skador.

1. if Om spåret för packningen är skadat: - Kontakta kundtjänst.

3.

Viss deformering av dörrpackningen är normalt och påverkar inte packningens funktion. Det rekommenderas att man sträcker dörrpackningen innan den sätts in i apparaten.

Värm dörrpackningen med en hårtork eller hett vatten och forma om den med händerna.

1. Tryck in packningens hörn längst upp och längst ner i spåret.

1. Tryck in hela packningen i spåret bit för bit.

Dörrpackningen är monterad.

Reparation

4.2 Byta dörrens gångjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
Dörren är öppen.

4.2.1 Ta bort dörrens gångjärn

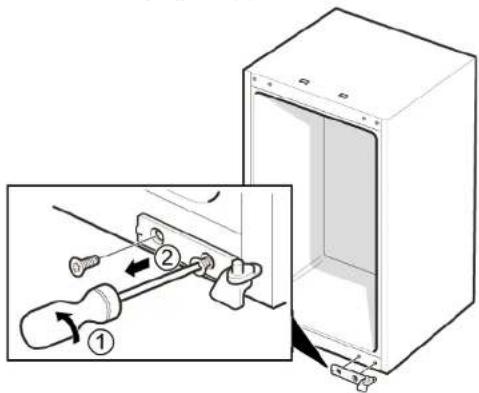

1. 1. Skruva ur de två skruvarna (1).

2. Lossa det övre gångjärnet (2)

3. Flytta ut dörren med det övre gångjärnet (3).

1. 1. Ta bort dörren (1).

2. Ta bort det övre gångjärnet (2).

Det övre gångjärnet har tagits bort.

Reparation

1. 1. Skruva ur de två skruvarna (1).

2. Ta bort det nedre gångjärnet (2).

Det nedre gångjärnet har tagits bort.

4.2.2 Montera dörrens gångjärn

Montera i omvänd ordning.

Reparation

4.3 Byta hylla

Förutsättning:

Dörren är öppen.

4.3.1 Ta bort hylla

Dra ut hyllan.

Montera i omvänd ordning.

Reparation

4.4 Byta flaskhylla

Förutsättning:

Dörren är öppen.

4.4.1 Ta bort flaskhylla

Montera i omvänd ordning.

Reparation

4.5 Byta dörrhylla

Förutsättning:

Dörren är öppen.

4.5.1 Ta bort dörrhylla

Lyft dörrhyllan uppát.

Montera i omvänd ordning.

Reparation

4.6 Byta frukt- och grönsakslåda

Förutsättning:

Dörren är öppen.

4.6.1 Ta bort frukt- och grönsakslåda

4.6.2 Montera frukt- och grönsakslåda

Montera i omvänd ordning.

Reparation

4.7 Byta lampa

Vassa kanter!

Skärskador

Använd skyddshandskar.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
Dörren är öppen.
√ Tillbehör inuti apparaten nära lampan har tagits bort.

4.7.1 Ta bort lampa

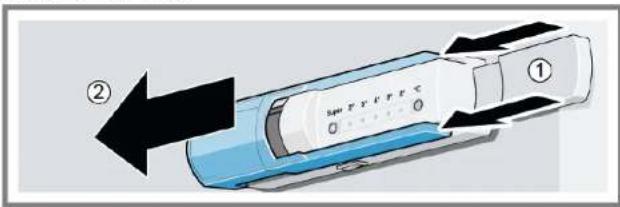

1. Tryck på skyddet (1).
2. Skjut skyddet framåt (2).
3. Ta bort skyddet (3).
4. Skruva loss lampan (4).

Byte av lampa: 220 VAC – 240 VAC, E14 glödlampshållare, se den trasiga lampans watt-tal.

Montera i omvänd ordning.
