BRUKSANVISNING SCC10BTBK17E Constellation

Innehållsförteckning

SE

Säkerhetsföreskrifter ...... 12

Packa Upp......60

Produktöversikt......61

Frontvy....61

Vy ovanifrån 62

Baksida....62

Ladda först batteriet ......63

Anslutningar 65

Använda AUX IN- anslutningen 65

Allmän hantering ......66

Påslagning/avstängning ...... 66

Bluetooth®-Användning......67

NFC (Närfältskommunikation)-hantering 71

AUX IN-hantering....72

Underhåll....73

Tips och Råd 74

Specifikationer......77

Sisältö

FI

Säkerhetsföreskrifter

SE

- Behåll manualen. Om du ger bort enheten till tredje person se till att inkludera den här manualen.

Skada

• Kontrollera enheten efter uppackning.
• Fortsätt inte att använda enheten om du är tveksam om den fungerar normalt eller om den är skadad på något sätt - stäng av, dra ur kontakten ur vägguttaget och rådfråga din återförsäljare.

• Enheten måste placeras på en plan stabil yta och bör inte utsättas för vibrationer.
• Placera inte enheten på en sluttande eller instabil yta eftersom den kan falla ner eller stjälpa.
• Placera inte enheten intill bordskanten. Den kan falla ner av vibrationerna när du lyssnar på hög volym.

Temperatur

• Undvik extrema temperaturer, oavsett varm eller kall. Placera enheten borta från värmekällor såsom element eller gas/elektriska spisar.
• Undvik att utsätta enheten för direkt solljus och andra källor av värme.

Nakna flammor

- Placera aldrig någon typ av ljus eller andra eldflammor ovanpå eller i närheten av enheten.

Fuktighet

- Doppa inte enheten i vatten. Den kan bli allvarligt skadad.

Ventilation

- För att förhindra risk för elektrisk chock eller eldsvåda p.g.a. överhettning, se till att gardiner och andra material inte täcker over ventilerna på apparaten.

- Installera inte eller placera inte den här enheten i bokyllan, i ett inbyggt skåp eller på annat fast område. Se till att enheten har bra ventilerad.

Störning

- Placera inte utrustningen på eller intill apparater som kan orsaka elektromagnetiska störningar. Om du gör så kan det påverkar hur enheten arbetar och orsaka störningar på ljudet.

Batterier

- Utsätt inte batterierna för direct solljus eller källor som utger överdrivet med värme.

Service

• För att minska risken för elektrisk chock, lösgör inga skruvar. Den här enheten innehåller inte några delar möjliga att reparera. Lämna allt underhållsarbete till kvalificerad personal.
• Öppna inte fastsskruvade skydd eftersom det här kan förorsaka exponering av farlig spänning.

Skötsel av inbyggt batteri

• Din produkt drivs med ett inbyggt laddbart batteri.
• batteriet kan laddas och laddas ur hundratals gånger, men tar så småningom slut.
• Dra ut laddarens kontakt från nätuttaget och produkten när den inte används.
• Lämna inte ett fulladat batteri anslutet till en laddare, eftersom överladdning kan leda till kortare livslängd.
• Om produkten lämnas oanvänd, kommer ett fulladdat batteri att förlora sin laddning med tiden.
• Om produkten lämnas på varma eller kalla platser, som t.ex. i en stängd bil under sommar- och vinterförhållanden, minskas batteriets kapacitet och livslängd.
• Försök att alltid förvara enheten i en sval, fuktfri miljö med temperatur på högst 32 °C. En produkt med ett varmt eller kallt batteri fungerar kanske inte tillfälligt, även om batteriet är

fulladdat. Batteriprestanda är särskilt begränsad i temperaturer längt under fryspunkten.

• Om du har för avsikt att förvara enheten längre än sex månader ska du ladda batteriet under en timma var sjätte månad för att det ska hålla sig friskt.
• Enheten ska laddas fullt efter varje användning av enheten. Då håller batteriet sig friskt.

Batterivarning

• Batteriet i denna produkt kan utgöra en brandrisk eller ge kemisk brännskada om det hanteras felaktigt.
• Försök inte att öppna produkten eller byta batteriet. Det är inbyggt och kan inte bytas. Användning av andra batterier kan utgöra en risk för explosion och gör garantin ogiltig.
• Ladda endast batteriet med den medföljande godkända USB-kabeln som är avsedd för produkten.
  • Kassera batterierna i enlighet med

lokala föreskrifter. Återvinn när det är möjligt. Kassera inte som hushållsavfall eller i eld eftersom de kan explodera.

- Batterier kan explodera om de skadas.

Underhåll

• Dra ur kontakten ur vägguttaget innan den rengörs.
• Använd inte någon typ av skrubbande rengöringssvamp eller rengöringsmedel eftersom de kan skada ytan på enheten.
• Använd inte vätskor för att rengöra enheten.

\~ Växelströmsspänning: Denna symbol indikerar att märkspänningen som markeras med symbolen är växelströmsspänning.

--Likströmsspänning: Denna symbol indikerar att märkspänningen som markeras med symbolen är likströmsspänning.

Turvavaroitukset

FI

Tack för att du köpt din nya

produkt.

Vi rekommenderar att du tar dig tid att läsa igenom denna bruksanvisning för att fullt ut förstå alla erbjudna funktioner. Det finns även en del råd och tips som hjälper dig att lösa problem.

Läs noga igenom alla säkerhetsinstruktioner före användning och behåll sedan den här bruksanvisningen för framtida bruk.

Packa Upp

Ta ut alla delar ur förpackningen. Behåll förpackningsmaterialet. Om förpackningen kastas ska du följa gällande lokala föreskrifter.

Följande delar medföljer:

• Huvudenhet
  • USB till micro-USB-kabel
  • 3,5 mm till 3,5 mm stereoljudkabel
• Instruktionsbok
• Väska

Produktöversikt

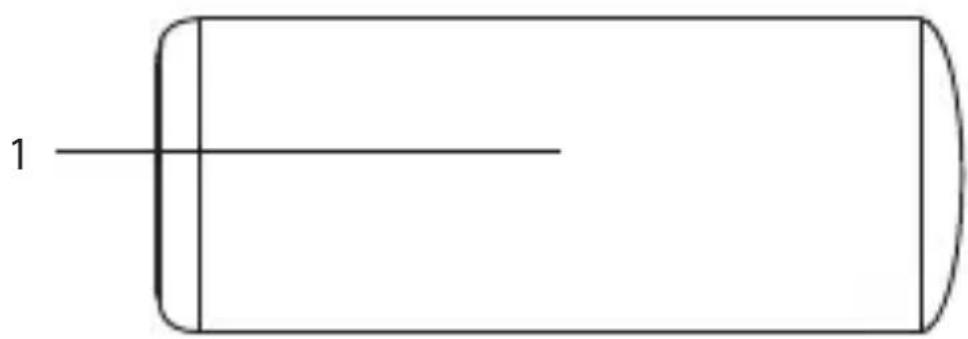

Frontvy

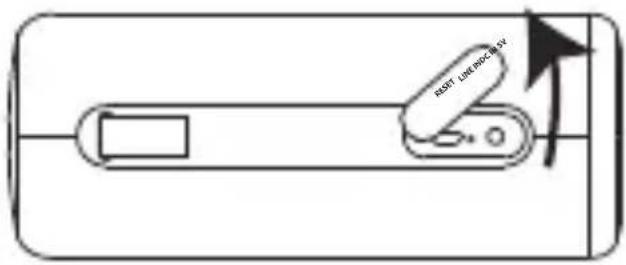

Öppna enhetens plasthölje för anslutningspanele.

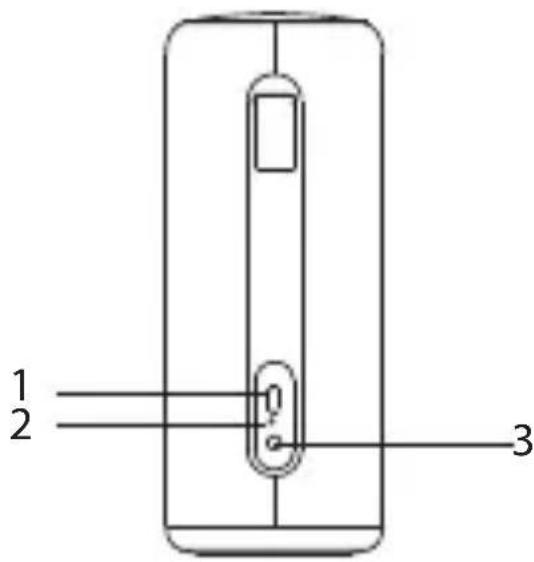

Baksida

1 2 3

1. DC IN 5V -uttag
2. RESET -knapp
3. LINE IN -ingången

FAST LIME PRICE BAY

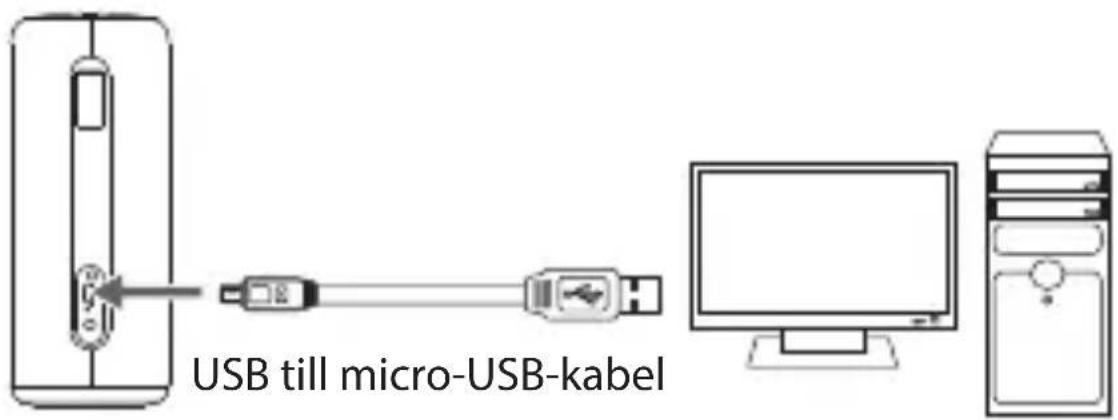

Ladda först batteriet

Enheten har ett inbyggt, laddningsbart batteri.

Batteriet laddas automatiskt när enheten är ansluten till en dator eller en USB-laddningsenhet.

USB till micro-USB-kabel

Laddar	ON/OFF -knappen blinkar.
Fulladdad	ON/OFF -knappen släcks

• Kontrollera att enheten är avstängd under laddning.
• Överladda inte batteriet eftersom den kan korta dess livslängd. Ta bort USB:n från Micro USB-kabeln och stäng av enheten när den är fulladdad.

• Det tar ungefär 6 timmar (ungefär) för att ladda batteriet fullt.
  • En fulladdad enhet har upp till 20 timmars uppspelningstid (på halv effekt).
• När batteriet är lågt, du kommer att höra 3 "pip", och knappen blinkar.

Anslutningar

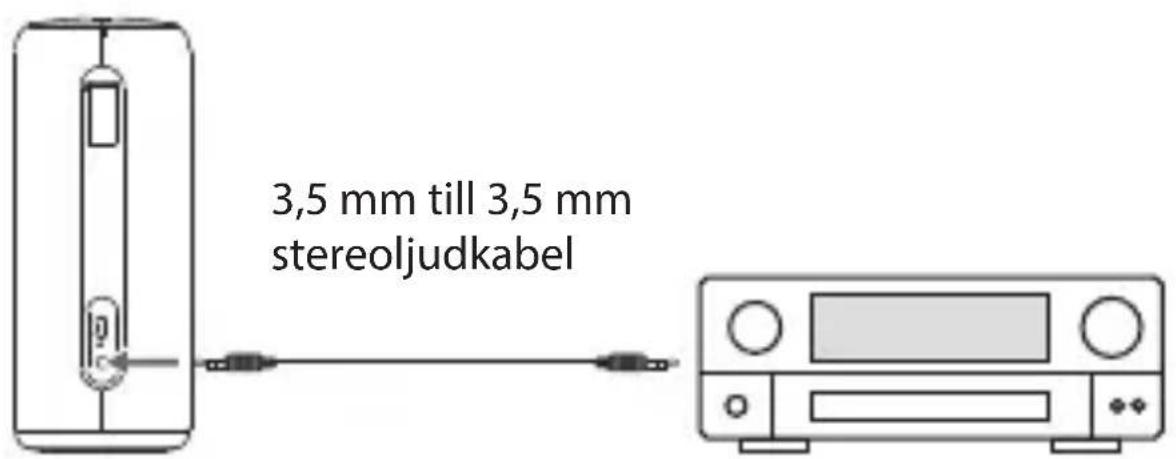

Använda AUX IN-anslutningen

Använd AUX IN-kabeln (medföljer ej) för att ansluta hörlursuttaget på en ljudenhet till LINE IN-ingången på enheten.

3,5 mm till 3,5 mm stereoljudkabel

SE

• När en AUX-IN-kabel är ansluten till enheten kommer den växla källa till LINE IN-läge automatiskt, även om du lyssnar på musik via Bluetooth®- anslutning.
• Koppla ifrån AUX IN-kabeln för att aktivera Bluetooth®-läget.

Allmän hantering

Påslagning/avstängning

Tryck på -knappen på enheten för att sätta PÅ enheten. Du kommer att höra ett "pip" * Bluetooth®-knappen blinkar vit.

• Tryck på och håll kvar knappen för sätter stänger av enheten. *knappen blinkar rött tre gånger och släcks därefter.
• Tryck på och håll kvar*-knappen för sätter stänger av enheten.

Bluetooth®-Användning

1. Sätt på enheten, så öppnar den automatiskt Bluetooth®-läget.
2. -knappen lampa blinkar snabbt
3. Sök efter systemet med din Bluetooth®-enhet, så bör du se "Constellation C10". Ange lösenordet "0000" om du blir ombedd. Under anslutning lyser *Bluetooth-knappen vit, och en ljudsignal låter två gånger.

För att Handhavande
Öka/Minska volym Tryck/Håll intryckt för på +/- -knappen.
Pausar/Spelar uppspelning	Tryck på *knappen
Ta bort alla anslutningar till de länkade Bluetooth®- enheterna	Håll intryckt för på * -knappen.
Anslut till den senast länkade enheten	Tryck på *Bluetooth-knappen två gånger.

När enheten har hittat den sista länkade Bluetooth®-enheten, ansluter den automatiskt.

• Funktionsområdet för denna Bluetooth®-enhet är 10 meter, utan hinder. Väggar, strukturer och andra föremål kan påverka Bluetooth®-området.
• För bättre signalmottagning, ta bort allt störande mellan enheten och Bluetooth®-enheten.
• Denna enhet stöder A2DP (Advanced Audio Distribution Profile) och AVRCP (Audio Video remote Control Profile) funktionerna. Denna kan endast paras med en Bluetooth®-enhet i taget.
• Kompatibilitet med alla enheter och mediatyper garanteras inte.

• Vissa mobiltelefoner med Bluetooth®-funktion kan ansluta och koppla ifrån om du ringer och avslutar samtal. Detta är inte enindikation på att det är problem med enheten.
• Koppla ifrån AUX IN-kabeln för att aktivera Bluetooth®-läget.
• Kontrollera att din Bluetooth®-enhet är konfigurerad för att kunna använda enhetens funktioner. För detaljerade anvisningar, se bruksanvisningen för din Bluetooth®-enhet.

NFC (Närfältskommunikation)-hantering

Med NFC kan du länka och ansluta till Bluetooth®-enheter på ett enkelt sätt.

1. Se till att NFC är "På" på din mobila enhet.
2. Håll din mobila enhet cirka 1,5 cm nära NFC-logotypen på vänster sida av enheten för att ta emot en automatisk anslutning mellan din mobila enhet och radio.
3. Din enhet slår sedan på Bluetooth® automatiskt och länkar enheten med radion. Inga ytterligare inställningar krävs.

AUX IN-hantering

Använd en 3,5 mm ljudkabel för att ansluta enheten till en ljudenhet. Enheten öppnar den automatiskt LINE IN-läget.

• Tryck på +/- för att ställa in volymen.
• Tryck på knappen för att slå av ljudet i högtalaren. Tryck på knappen för att fortsätta.

Underhåll

Kontrollera att enheten är fullständigt bortkopplad från nätuttaget före rengöring.

• Rengör enheten genom att torka av höljet med en lätt fuktad luddfri trasa.
• Använd inte rengöringsmedel som innehåller alkohol, ammoniak eller slipmedel.
• Spreja inte en aerosol på eller i närheten av enheten.

Tips och Råd

Problem Lösning
Ingen ström. • Batteriet kan vara svagt. Anslut USB-kabeln och koppla in i USB-uttaget på en dator som är påslagen.• Kontrollera att enheten är påslagen.
Inget ljud. • Kontrollera att enheten är påslagen.• Kontrollera volymen på enheten.• Kontrollera ljudkällan.
Ljudet uppvisar störningar.	• Volymen är för hög. Justera volymen.
Jag kan inte hitta“ConstellationC10” på minBluetooth®-enhet.	Kontrollera att enheten är påslagen.Kontrollera att Bluetooth®är aktiverat på din Bluetooth®-enhet.Enheten har en Bluetooth®-funktion som kan ta emot en signal inom 10 meters avstånd. Håll ett avstånd inom 10 meter mellan enheten och Bluetooth®-enheten.
Laddar inte. • Kontrollera att micro-USB-laddningskabeln är riktigt ansluten till enheten.-
Röst avbruten iBluetooth®-läge.	Kontrollera att enheten och Bluetooth®-enheten är ansluten inom 10 meter.Kontrollera att det inte finns några hinder mellan enheten och Bluetooth®-enheten.
NFC-länkning misslyckade.	Kontrollera att Bluetooth®-enheten stödjer NFC-funktion.Kontrollera att enheten är i länkningsläge.För länkning första gången måste Bluetooth®-enheten röra vid enhetens NFC-sensor.Ta bort mobiltelefonens skyddshölje för NFC-länkning.
Inget ljud i LINE IN-läge.	Kontrollera att ljudkabeln är riktigt ansluten.
Enheten svarar inte när knappar trycks in.	Enheten kan frysa under användning. Stäng av enheten och slå på den igen vid huvuduttaget för att återställa enheten.Tryck på RESET-knappen, och tryck sedan på knappen att sätta PÅ enheten.

Spesifikasjoner

Modell SCC10BTBK17E/		SCC10BTGY17E/SCC10BTPI17E/SCC10BTBU17E/SCC10BTGR17E
Högtalare 4 Ω
Frekvensomfång 100 Hz - 20 kHz		(-10 dB)
Högtalarnas uteffekt 5 Wrms × 2
Bluetooth®	Bluetooth® Version	Bluetooth® V4,2
	Maximalradiofrekvenseffektsom överförs	7,5 dBm
	Frekvensband 2402 MHz ~ 2480MHz
NFC Frekvensband 13,56 MHz

SE

Effekt för fast laddbartLi-jonbatteri	3,7 V, 4400 mAh
Ineffekt (Micro USB) DC 5 V 1 A	---
Mått 75 mm × 72,5 mm ×	183 mm

SE

Egenskaper och specifikationer kan ändras utan föregående meddelande.

Symbolen på produkten eller dess förpackning indikerar att denna produkt inte får kastas bort tillsammans med ditt vanliga hushållsavfall. Istället är det ditt ansvar att slänga bort utrustningen genom att lämna över den till en ansvarig insamlingsstation för återanvändning av elektriska eller elektroniska apparater. Den separata återvinningscentralen för din bortkastade utrustning kommer att ta tillvara på återanvändbara produkter och konservera naturella tillgångar och intyga att utrustningen återanvänds på ett sätt som skyddar mänsklig hälsa och miljön.

För ytterligare information om var du kan slänga bort ditt avfall för återanvändning, vänligen kontakta din lokala myndighet eller där du inhandlade produkten.

Bluetooth® ordmärke och logotyper är registrerade varumärken som ägs av Bluetooth SIG, Inc. och all användning av sådana märken av DSG Retail Limited är under den licens. Andra varumärken och firmanamn ägs av sina respektive ägare.

Alla varumärken är egendom som tillhör respektive ägare och alla rättigheter är erkända.
