Produkttyp	Elektrisk sladdtrimmer
Märke	Grouw
Modell	18009
Nominell spänning	230-240 V ~ 50 Hz
Nominell effekt	350 W
Tomgångshastighet	11 000 varv/min
Skärdiameter	250 mm
Skärtråd	2 × 1,2 mm × 4,5 m (nylon)
Ljudtrycksnivå (L_p)	81,7 dB(A)
Ljudeffektnivå (L_WA)	96 dB(A)
Vibrationer (Ah)	2,1 m/s²
Strömförsörjning	Nätansluten (elektrisk kabel)
Justerbar längd	Teleskopskaft med lås
Huvudvridning	90° för användning som kantklippare
Säkerhetsskydd	Skyddskåpa, automatiskt stopp om knappen släpps
Rekommenderad skyddsutrustning	Skyddsglasögon, handskar, säkerhetsskor, dammask, hörselskydd
Underhåll	Rengör efter varje användning, förvara torrt
Reservdelar	Nylon trådrulle (2 × 1,2 mm × 4,5 m)
Tillverkare	Schou Company A/S, Danmark
Garanti och support	www.schou.com

Vanliga frågor - 18009 Grouw

Hur startar man trimmern Grouw 18009?

För att starta, håll i handtaget med en hand och tryck på Start/Stopp-knappen (2) med den andra. Apparaten stannar så fort du släpper knappen. Se till att skärhuvudet är fritt före start.

Hur justerar man längden på teleskopskaftet?

Lossa låsknappen (7) på skaftet, justera till önskad längd för en bekväm arbetsställning, dra sedan åt knappen för att låsa.

Hur använder man trimmern i kantklippningsläge?

Håll knappen (9) intryckt och vrid motorn 90° tills den klickar i. Släpp knappen och justera lite för att låsa. Skärhuvudet är då vertikalt orienterat.

Hur byter man trådrullen?

Stäng av och koppla bort apparaten. Tryck på de två låsknapparna på sidan av skärhuvudets lock, ta bort locket. Byt ut den tomma rullen mot en ny (samma specifikationer), dra trådändarna genom sidohålen, sätt sedan tillbaka locket tills det klickar i.

Hur matar man fram skärtråden?

Tap & Go-systemet låter tråden matas fram genom att knacka lätt på skärhuvudet mot marken medan det snurrar. Överskottet skärs automatiskt av bladet på skyddskåpan.

Vilka är de viktigaste säkerhetsföreskrifterna?

Bär alltid skyddsglasögon, långbyxor, säkerhetsskor, handskar och dammask. Använd hörselskydd. Håll människor och djur på avstånd. Arbeta inte i regn eller på våt mark. Kontrollera att skyddskåpan är monterad.

Hur rengör man trimmern efter användning?

Använd en borste för att ta bort gräs och växtrester, särskilt runt skärhuvudet, under kåpan och nära bladet. Torka av skaftet och plasdelarna med en fuktig trasa. Se till att ventilationsöppningarna inte är blockerade.

Vad gör man om tråden inte matas fram?

Kontrollera att rullen inte är tom. Om tråden har fastnat, demontera skärhuvudet och rengör det. Se till att tråden passerar korrekt genom hålen. Om problemet kvarstår, byt ut rullen.

Var hittar jag reservdelar och får service?

För reklamationer, reservdelar, returer eller garantifrågor, besök www.schou.com. Ange alltid modellnummer (18009).

Vilka är ljud- och vibrationsnivåerna för denna apparat?

Ljudtrycket är 81,7 dB(A) och ljudeffekten är 96 dB(A). Vibrationerna är 2,1 m/s². En tabell i bruksanvisningen anger maximala exponeringstider för olika vibrationsnivåer.

BRUKSANVISNING 18009 Grouw

SE: Läs bruksanvisningen före användning!

SE: Använd hörselskydd!

SE: Använd ögonskydd!

SE: Använd arbetshandskar!

SE: Använd lämpliga skor!

SE: Använd munskydd!

Stram låsegrebet igen.

Skifte av trimmerspole

Modellnummeret står på fremsiden av denne bruksanvisningen og på produktets typeskilt.

Når det gjelder:

För att du ska få så stor glädje som möjligt av din nya grästrimmer rekommenderar vi att du läser denna bruksanvisning innan du börjar använda den. Vi rekommenderar dessutom att du sparar bruksanvisningen ifall du behöver läsa informationen om de olika funktionerna igen.

Tekniska data

Spänning: 230-240 V \~50 Hz

Effekt: 350 W

Hastighet, obelastad: 11 000 v/min

Trimningsdiameter: max. 250 mm

Med längdjusterbart skaft och tap & go-system för frammatning av trimmerträd

Ljudeff ekt, L_ A : 81,7 dB(A), K _ A : 1,0 dB(A)

Ljudeff ekt, I_WA : 96 dB(A), K _NA : 3 dB(A)

Vibration, ah: 2,1 m/s K: 1,5 m/s

Tabellen nedan visar hur lång tid man dagligen får utsättas för vibrationer om vibrationsbelastningen på 2,5 m/’ inte ska överskridas:

Vibration	Max. exponering
2,5 m/s ^2	8 timmar
3,5 m/s ^2	4 timmar
5 m/s ^2	2 timmar
7 m/s ^2	1 timme
10 m/s ^2	30 minuter

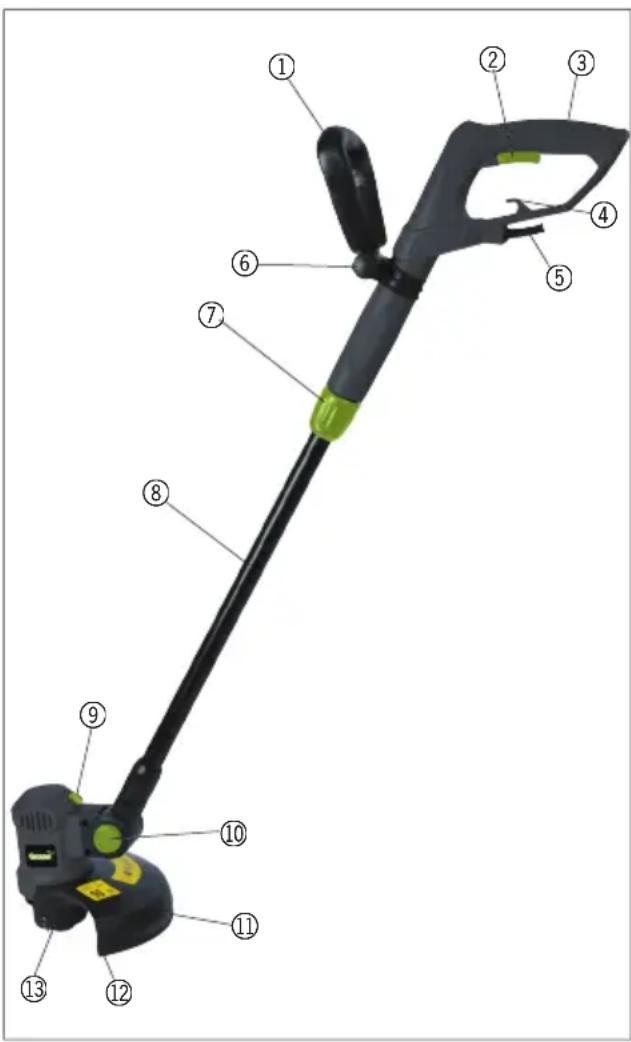

Grästrimmerns delar

1. Stödgrepp
2. Strömbrytare
3. Handtag
4. Sladdhållare
5. Sladd och stickkontakt
6. Lässkruv för vinkling av stödgrepp
7. Låsgrepp för teleskopskaft
8. Teleskopskaft
9. Knapp för vridning av trimmerhuvud
10. Knapp för vinkling av trimmerhuvud
11. Trimmerskydd
12. Avskärningskniv
13. Trimmerhuvud med trimmerspole

Särskilda säkerhetsföreskrifter

Använd alltid skyddsglasögon, arbetsbyxor och skyddsskor när du använder grästrimmern, för att skydda ögonen, fötterna och benen mot föremål som kan slungas ut av den roterande trimmerträden.

Låt aldrig andra personer eller djur komma i närheten av grästrimmern när den är igång. Grästrimmern får endast användas utomhus.

Använd inte grästrimmern vid regn eller i fuktiga områden.

Ta bort alla föremäl ur gräset som ska trimmas innan du börjar, så att föremäl inte slungas ut av trimmerträden.

Trimmerhuvudets och trimmertrådens livslängd förkortas om de stöter emot stenar eller liknande.

Håll händer och fi ngrar på avständ frår trimmerhuvudet och trimmertråden då grästrimmern är igång.

Använd aldrig grästrimmern om strömbrytaren inte fungerar korrekt.

Använd aldrig grästrimmern om inte trimmerskyddet är monterat.

Förberedelser

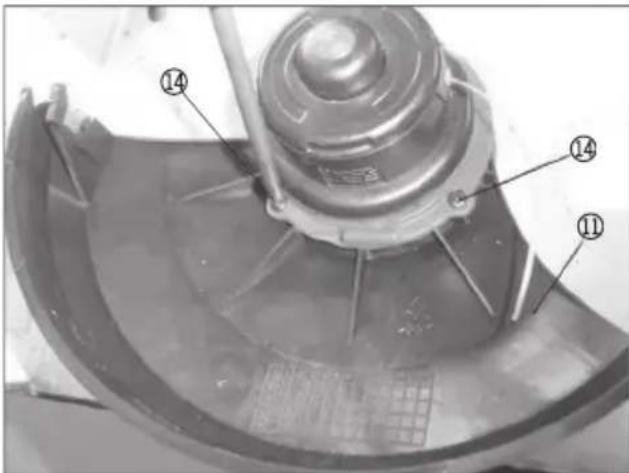

Sätt trimmerskyddet (11) på grästrimmers motordel och skruva fast det med de nedföljande skruvarna (14).

Sätt beslaget till stödgreppet (1) runt grästrimmerns överdel och sätt stödgreppet n i beslaget.

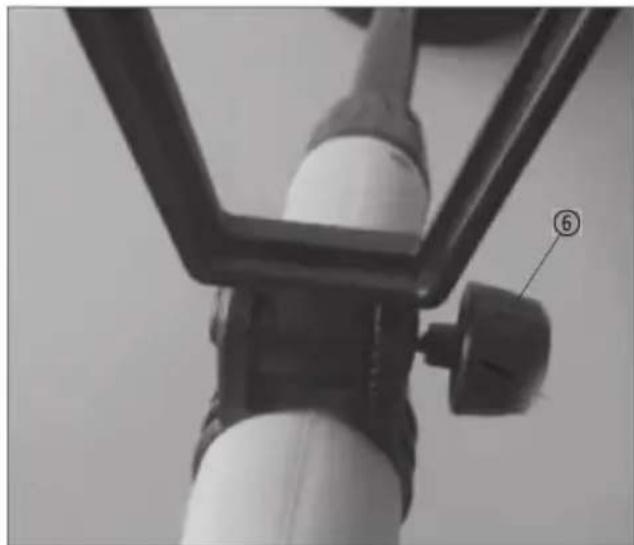

Vinkla stödgreppet till önskad vinkel och spänn fast det med lässkruven (6).

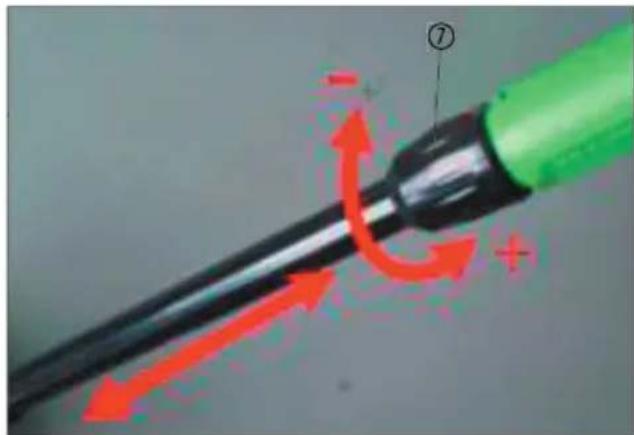

Lossa på läsgreppet (7) och ställ in teleskopskaftet i önskad längd så att du erhåller en behaglig arbetsställning.

Dra åt låsgreppet igen.

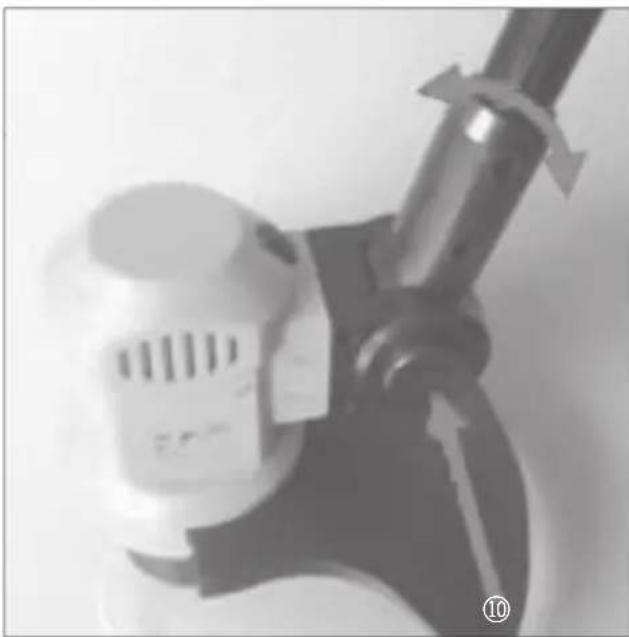

Tryck in knappen (10) och vinkla motordelen till önskad vinkel i förhållande till teleskopskaftet. Släpp knappen igen och vinkla motordelen lite uppåt eller nedåt tills den går i ingrepp i önskad position.

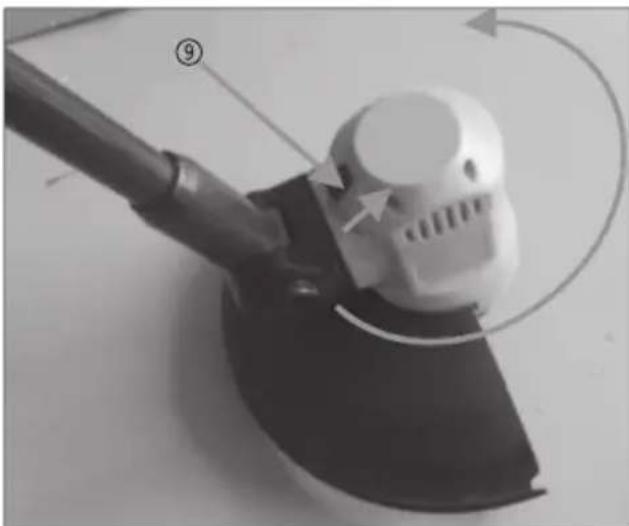

Om du vill använda grästrimmern för kantskärning håller du in knappen (9) och vrider motordelen 90 grader. Släpp knappen igen.

Vrid motordelen lite åt höger eller vänster tills den går i ingrepp i önskad position.

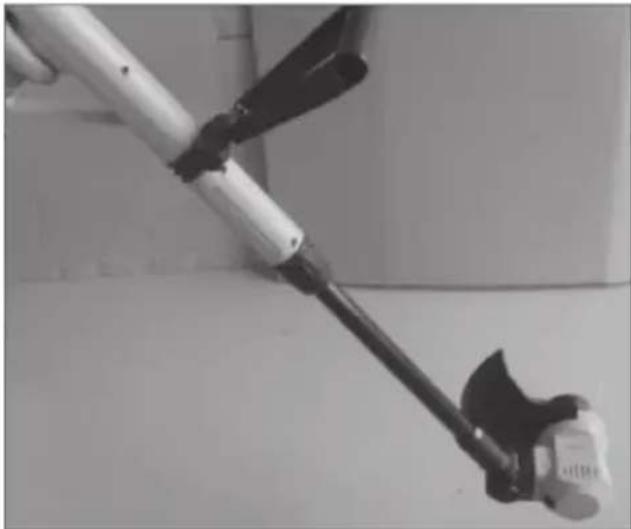

Ta tag om stödgreppet (1) och handtaget (3) så att du håller grästrimmern med båda händerna.

Tryck in strömbrytaren (2) för att starta grästrimmern.

Om du släpper strömbrytaren stannar grästrimmern.

Vänta tills dess trimmerhuvudet har kommit upp i maximal hastighet och för därefter grästrimmern från sida till sida med jämna rörelser för att trimma gräset till önskad längd.

Luta grästrimmern framåt i en vinkel på ca 30° vid användning.

Var försiktig när du trimmar nära murar eller andra hinder. Föremål i gräset kan slungas mot muren och studsa tillbaka mot dig. Trimma från sidan, aldrig rakt framifrån.

Trimma inte för nära stälträdsstängsel eller liknande, eftersom trimmerträden då kan gå av.

Högt gräs trimmas i fl era omgångar. Starta uppifrån och arbeta dig nedåt.

Undvik också att trimma gräs som är fuktigt. Bästa resultat uppnås med gräs som är torrt.

Om trimmerhuvudet slås lätt mot marken när det roterar matas det fram mer trimmertråd. Eventuellt överskott av trimmertråd skärs av med avskärningskniven som sitter på kanten av trimmerskyddskåpan.

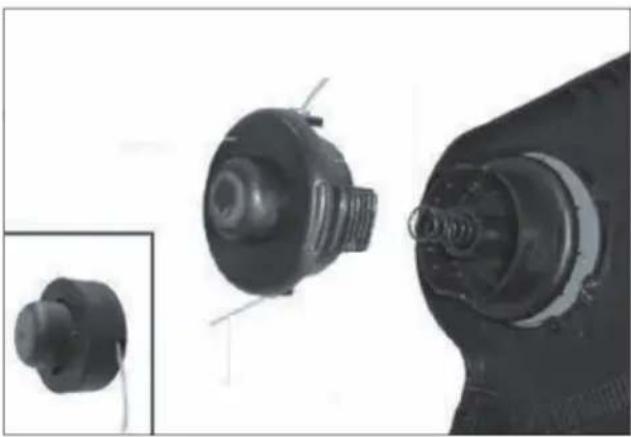

Byte av trimmerspole

Stäng av grästrimmern och dra ut stickproppen ur uttaget.

Vänd grästrimmern upp och ned så att du kommer åt trimmerhuvudet.

Tryck in de två läsknapparna på sidan av trimmerhuvudets lock och ta av locket.

Ta ut den tomma trimmerspolen ur trimmerhuvudet. Sätt in en ny trimmerspole med samma specifi kationer som den ursprungliga i trimmerhuvudet och dra trimmertrådens ändar ut genom hålen i sidan på trimmerhuvudet. Sätt på locket igen och kontrollera att låsknapparna går i ingrepp.

Rengöring och underhål

Ta bort gräs och växtrester från grästrimmern med en borste omedelbart efter varje användning. Var speciellt noga med att ta bort gräs som har ansamlats omkring trimmerhuvudet, under trimmerskyddet och vid avskärningskniven.

Torka av grästrimmerns teleskoprör och plastdelar med en fuktig trasa

Se till att hålla ventilationsöppningarna fria från smuts.

Förvara grästrimmern torrt, damm- och frostfritt.

Servicecenter

OBS! Produktens modellnummer ska alltid uppges vid kontakt med återförsäljaren.

Modellnumret fi nns på framsidan i denna bruksanvisning och på produktens märkplåt.

När det gäller:

• Reklamationer
• Reservdelar
• Returvaror
• Garantivaror
• www.schou.com

EG-försäkran om överensstämmels

Tillverkare: Schou Company A/S, Nordager 31, 6000 Kolding, Danmark, förklarar härmed atl

Grästrimmer

18009

230-240 V - 350 W

är tillverkad i överensstämmelse med följande standarder:

EN 60335-1:2012+A11:2014

EN 50636-2-91:2014

enligt bestämmelserna i direktiven:

2006/42/EG Maskindirektivet

Kirsten Vibeke Jensen

Elektriska och elektroniska produkter (EEE) innehåller material, komponenter och ämnen som kan vara farliga och skadliga för

människors hälsa och för miljön om avtallet av elektriska och elektroniska produkter (WEEE) inte bortskaff as korrekt. Produkte som är markerade med en "överkryssac sophink" är elektriska och elektroniska produkter. Den överkryssade sophinker symboliserar att avfall av elektriska och elektroniska produkter inte får bortskaff a: tillsammans med osorterat hushållsavfall, utan de ska samlas in separat.

Tillverkad i Folkrepubliken Kina (PRC)

Alla rättigheter förbehålles. Innehållet i denna bruksanvisning får inte på några villkor, varken i sin helhet eller delvis, återges med hjälp av elektroniska eller mekaniska hjälpmedel, t.ex. genom fotokopiering eller fotografering, ej heller översättas eller sparas i ett informationslagrings- och informationshämtningssystem, utan skriftligt medgivande från Schou Company A/S
