18037 - Häcksaxar Grouw - Gratis bruksanvisning och manual

Produkttyp	Elektrisk häcksax
Märke	Grouw
Modell	18037
Matningsspänning	230-240 V ~ 50 Hz
Märkeffekt	650 W
Tomgångshastighet	1500 rpm
Bladlängd	650 mm
Maximal klipptjocklek	20 mm
Ljudtrycksnivå (LpA)	87,87 dB(A)
Ljudeffektsnivå (LWA)	98,87 dB(A)
Vibration (Ah)	2,825 m/s²
Bakre handtagets orientering	Ja, justerbar med frigöringsknapp
Klipptyp	Dubbelverkande (blad)
Säkerhetsanordningar	Säkerhetsomkopplare, handskydd, frigöringsknapp
Rekommenderad användning	Endast utomhus, i torrt väder
Obligatorisk skyddsutrustning	Skyddsglasögon, hörselskydd, handskar, arbetskläder, säkerhetsskor
Smörjning av blad	Olja eller smörjspray, applicera när maskinen är frånkopplad
Rengöring	Fuktig trasa, inga lösningsmedel
Förvaring	Torr plats, frostfritt
Garanti och service	Kontakta www.schou.com
Överensstämmelsestandarder	EN 60745-1, EN 60745-2-15, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Vanliga frågor - 18037 Grouw

Hur startar man häcksaxen Grouw 18037?

För att starta maskinen, håll säkerhetsomkopplaren intryckt på handtaget, tryck sedan på Start/Stopp-knappen på det bakre handtaget. Maskinen startar; släpp en av knapparna för att stoppa den.

Hur justerar man det bakre handtagets vinkel?

Tryck på frigöringsknappen (4) och vrid det bakre handtaget till önskad vinkel. Släpp knappen och fortsätt vrida tills det klickar på plats.

Vilken är maximal grenstorlek som maskinen kan klippa?

Maximal grenstorlek är 20 mm i diameter. För grövre grenar, använd först en beskärningssax.

Vilken typ av smörjmedel ska användas för bladen?

Använd lämplig olja eller smörjspray. Applicera när maskinen är frånkopplad, starta sedan kort för att fördela smörjmedlet.

Vilken skyddsutrustning rekommenderas?

Använd alltid skyddsglasögon, hörselskydd, arbetshandskar, arbetskläder och säkerhetsskor.

Kan jag använda häcksaxen i regn?

Nej, maskinen är avsedd för användning endast utomhus i torrt väder. Använd den inte i regn eller fuktiga förhållanden.

Hur rengör och underhåller man maskinen?

Efter användning, rengör bladen och höljet med en fuktig trasa. Smörj bladen regelbundet. Förvara maskinen på en torr och frostfri plats.

Vad gör jag om bladen fastnar?

Stanna omedelbart maskinen genom att släppa knapparna. Koppla bort förlängningssladden. Ta försiktigt bort det fastnade föremålet med handskar. Kontrollera att bladen inte är skadade innan omstart.

Var hittar jag reservdelar?

För reservdelar, reklamationer eller garantifrågor, kontakta tillverkaren via www.schou.com. Ange modellnummer 18037.

Vilken är maskinens effekt och spänning?

Maskinen har en märkeffekt på 650 W och en spänning på 230-240 V ~ 50 Hz.

BRUKSANVISNING 18037 Grouw

Hold hækkeklipperen i en vinkel på 5-10°, när du klipper vandret.

Hold hekksaksen i en vinkel på 5-10° när du klipper vannrett.

Modellnummeret står på fremsiden av denne bruksanvisningen og på produktets typeskilt.

Når det gjelder:

För att du ska få så stor glädje som möjligt av din nya häcksax rekommenderar vi att du läser denna bruksanvisning innan du börjar använda apparaten. Vi rekommenderar dessutom att du sparar bruksanvisningen ifall du behöver läsa informationen om de olika funktionerna igen.

Tekniska data

Spanning: 230-240 V \~ 50 Hz

Effekt: 650 W

Hastighet, obelastad: 1 500 v/min

Svärd: 650 mm

Max. grentjocklek: ∅20 mm

Det bakre handtaget kan vinklas

Buller:

L_OA : 87,87 dB(A), K _OA : 3 dB(A)

L_WA : 98,87dB(A) K _NA : 3 dB(A)

Vibration, ah: 2,825 m/s K: 1,5 m/s

Tabellen nedan visar hur lång tid man dagligen får utsättas för vibrationer om vibrationsbelastningen på 2,5 m/s ^2 inte ska överskridas:

Vibrationsnivå	Max. exponering
2,5 m/s ^2	8 timmar
3,5 m/s ^2	4 timmar
5 m/s ^2	2 timmar
7 m/s ^2	1 timme
10 m/s ^2	30 minuter

Särskilda säkerhetsföreskrifter

Häcksaxen får bara användas utomhus.

Häcksaxen får inte användas när det regnar.

Kontrollera att häcksaxens ventilationsöppningar inte är tilltäpptta.

Använd alltid hörselskydd, skyddsglasögon, arbetsbyxor och skyddsskor när du använder häcksaxen.

Låt inga andra personer eller djur komma närmare än tre meter från häcksaxen när den är igång.

Tänk på att oväsendet från häcksaxen kan göra så att du inte hör varningar och liknande.

Var uppmärksam på omgivningen när du använder häcksaxen.

Håll händer och fi ngrar på avständ frår skärbladet medan häcksaxen är igång.

Du får inte blockera eller på annat sätt sätta säkerhetskontakten ur funktion för att kunna använda häcksaxen med en hand.

Stå alltid stadigt och stabilt när du använder häcksaxen.

Bryt alltid strömmen till häcksaxen efter användningen, innan du tar bort fastklämda föremål från skärbladet och innan du rengör häcksaxen.

Lägg aldrig ifrån dig häcksaxen om den inte har stannat helt. Skärbladet fortsätter att rotera ett kort ögonblick efter att maskinen stängts av.

Kraftiga arbetshandskar kan minska vibrationerna i händerna.

Gå aldrig med häcksaxen när skärbladet roterar.

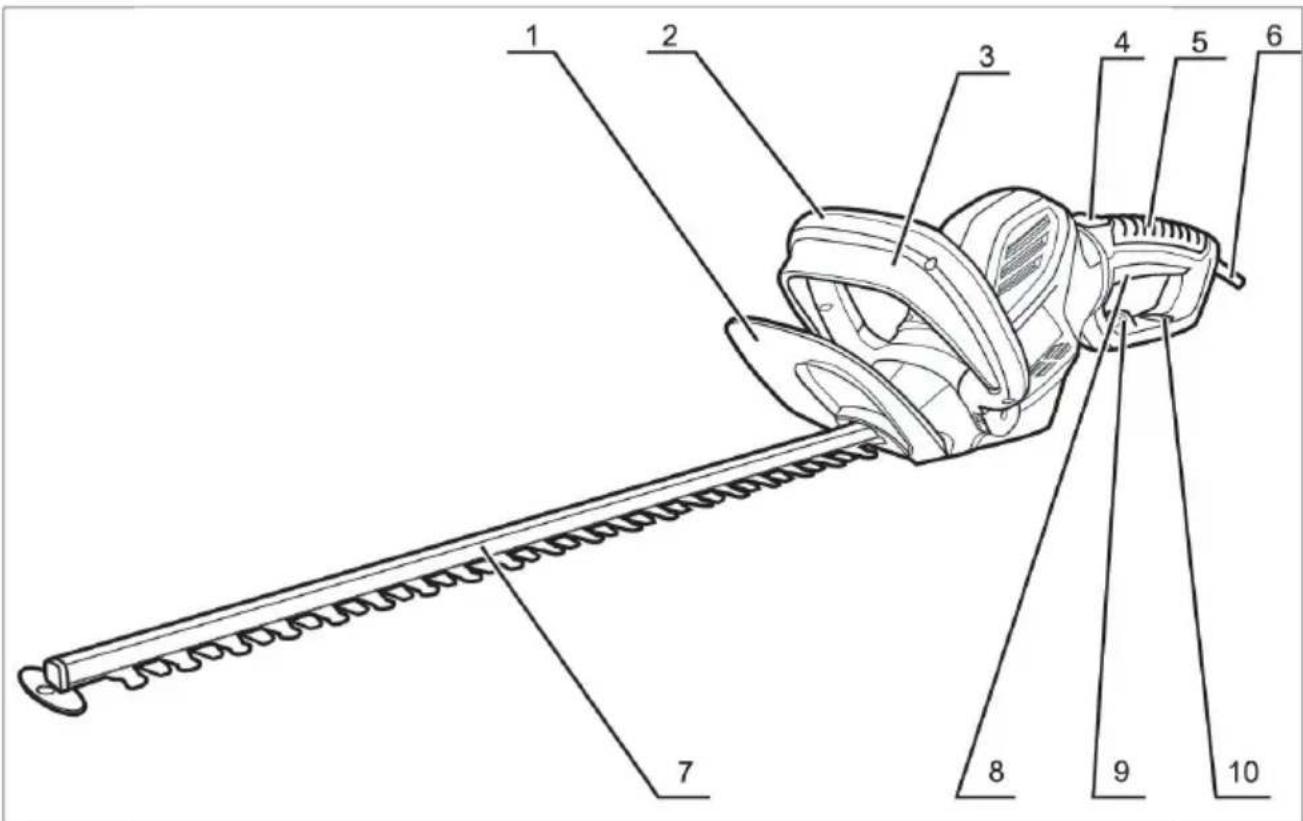

1. Skyddsskärm
2. Stödgrepp
3. Säkerhetskontakt
4. Utlösare
5. Bakre handtag
6. Sladd och stickkontakt
7. Svård
8. På/av-knapp
9. Sladdhållare
10. Oppning för sladd

Vinkling av handtag

Tryck in utlösaren (4), vrid det bakre handtaget (5) till önskad vinkel, och släpp utlösaren. Vrid handtaget vidare tills det läses fast i den önskade vinkeln när utlösaren går i ingrepp med ett hörbart klick.

Förberedelser

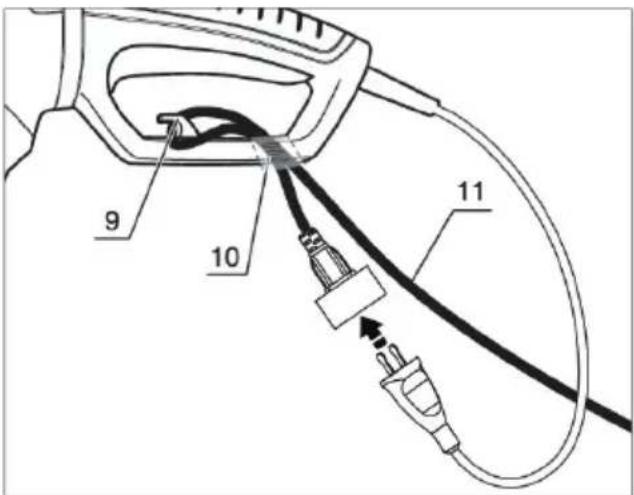

Gör en ögla med förlängningssladden och för n öglan i öppningen (10) på häcksaxen.

- laka fast öglan på sladdhållaren (9).

Dra i förlängningssladden så att öglan sitter jäst runt sladdhållaren.

Anslut häcksaxens kontakt till örlängningssladden.

Användning

Klipp alla tjocka grenar i arbetsområdet med en grensax innan du börjar med häcksaxen.

Kontrollera att skärbladet är smort.

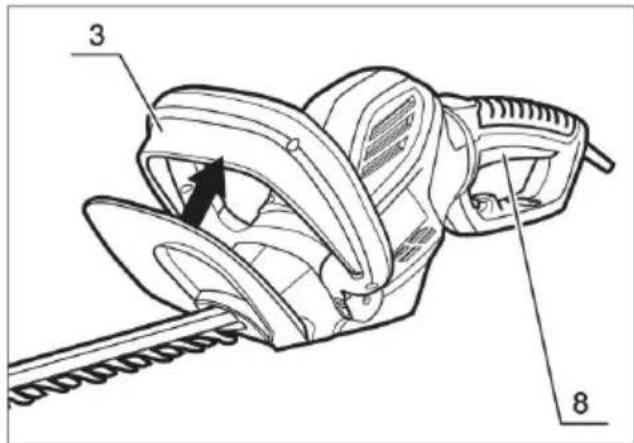

Ta tag i säkerhetskontakten (3) på stödhandtaget (2) så att du trycker in den, och ta tag om det bakre handtaget (5) med den andra handen.

I ryck in strömbrytaren (8).

Häcksaxen startar. Om säkerhetskontakten eller strömbrytaren släpps stannar häcksaxen. Det går ett kort ögonblick innan skärbladet stannar helt.

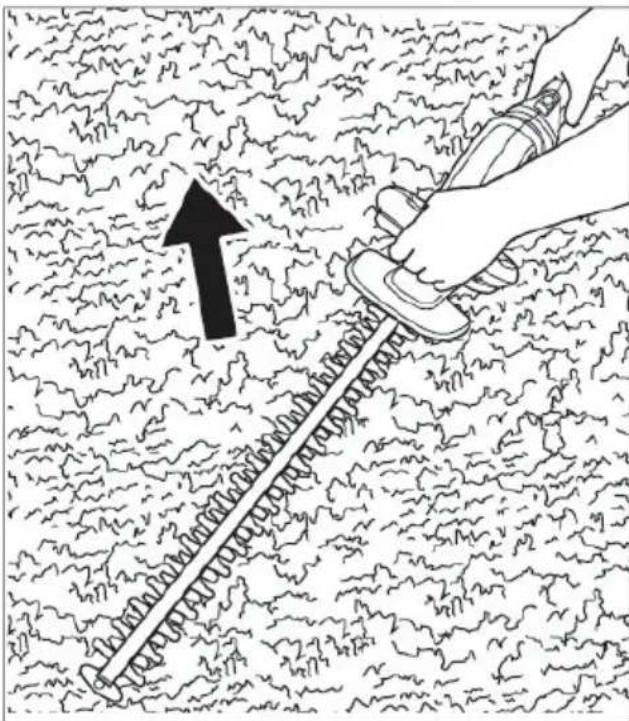

För häcksaxen från sida till sida med jämna rörelser för att klippa häcken.

Börja alltid nedifrån och från sidan och klipp eventuellt i fl era omgångar om häcken är mycket tät.

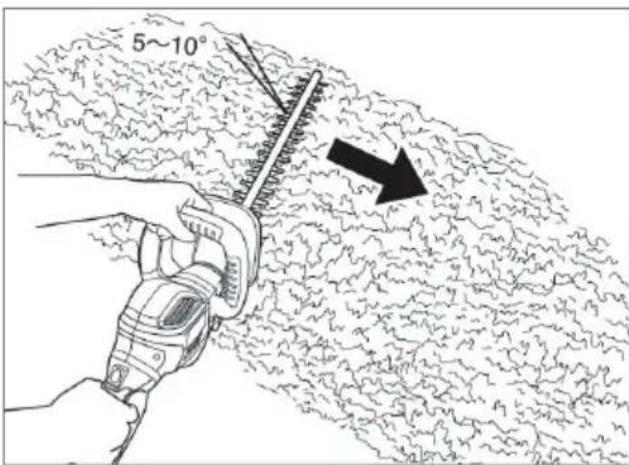

Håll häcksaxen i en vinkel på 5–10° när du klipper vägrätt.

Var försiktig när du klipper nära murar, tjocka grenar, stälträdsstängsel eller andra hinder. Om skärbladet träff ar ett hinder kan det blockeras eller kastas bakåt. Stäng omedelbart av häcksaxen om skärbladet blockeras. Skärbladet kan ta skada om det kommer i kontakt med föremål av metall, sten eller liknande.

Under användningen kan det då och då uppstå gnistor i motorrummet. Detta är helt normalt och beror inte på något fel.

Rengöring och underhåll

Håll alltid häcksaxen fri från blad, smuts eller liknande.

Torka av häcksaxens delar med en fuktig trasa.

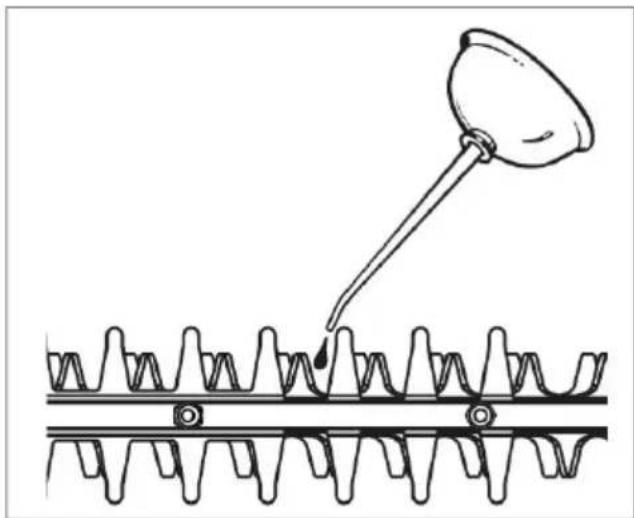

Smörj svärdet och tänderna med smörjolja eller -spray medan det är avstängt. Slå på häcksaxen kort för att fördela smörjoljan.

Förvara häcksaxen torrt, damm- och frostfritt.

OBS! Produktens modellnummer ska alltid uppges vid kontakt med återförsäljaren.

Modellnumret fi nns på framsidan i denna bruksanvisning och på produktens märkplåt.

När det gäller:

• Reklamationer
• Reservdelar
• Returvaror
  • Garantivaror
• www.schou.com

EG-förklaring om överensstämmelse

Tillverkare: Schou Company A/S, Nordager 31, 6000 Kolding, Danmark intygar härmed att

HÄCKSAX

18037

650 W

är tillverkad i överensstämmelse med följande standarder:

EN 60745-1:2009+A11:2010 EN 60745-2-

15:2009+A1:2010

EN 55014-1:2006+A1+A2

EN 55014-2:1997+A1:2001+A2:2008

EN 61000-3-2:2014

EN 61000-3-3:2013

enligt bestämmelserna i direktiven:

2006/42/EG Maskindirektivet

Kirsten Vibeke Jensen

Elektriska och elektroniska produkter (EEE) innehåller material, komponenter och ämnen som kan vara farliga och skadliga för

människors hälsa och för miljön om avfallet av elektriska och elektroniska produkter (WEEE) inte bortskaff as korrekt. Produkter som är markerade med en "överkryssad sophink" är elektriska och elektroniska produkter. Den överkryssade sophinken symboliserar att avfall av elektriska och elektroniska produkter inte får bortskaff as tillsammans med osorterat hushållsavfall, utan de ska samlas in separat.

Tillverkad i Folkrepubliken Kina (PRC)

Alla rättigheter förbehålles. Innehållet i denna bruksanvisning får inte på några villkor, varken i sin helhet eller delvis, äterges med hjälp av elektroniska eller mekaniska hjälpmedel, t.ex. genom fotokopiering eller fotografering, ej heller översättas eller sparas i ett informationslagrings- och informationshämtningssystem, utan skriftligt medgivande från Schou Company A/S.
