| Märke | Grouw |
| Modell | 18052 |
| Produkttyp | Motorsåg |
| Motor | Encylindrig, 2-takt, 45 cm³, 1,8 kW |
| Bränsle | Blandning olja/bensin 1:40 (125 ml olja + 5 L blyfri bensin) |
| Svärd | 16" (406 mm) Oregon 160SDEA095 |
| Kedja | Oregon 91P055X / 91P055E, stigning 3/8" (9,525 mm), tjocklek 1,27 mm |
| Kedjehastighet | 21,2 m/s |
| Nettovikt | 5,6 kg (utan svärd och kedja) |
| Bränsletankens kapacitet | 500 cm³ |
| Oljetankens kapacitet | 240 cm³ |
| Motorvarvtal max | 11 000 ±500 varv/min |
| Tomgångsvarvtal | 3 050 ±350 varv/min |
| Ljudtrycksnivå (LpA) | 102,78 dB(A), K=2,5 dB(A) |
| Ljudeffektnivå (LWA) | 110,07 dB(A), K=2,5 dB(A) |
| Främre vibrationer | 5,65 m/s² (K=1,5 m/s²) |
| Bakre vibrationer | 6,027 m/s² (K=1,5 m/s²) |
| Kedjebroms | Automatisk och manuell (handskydd) |

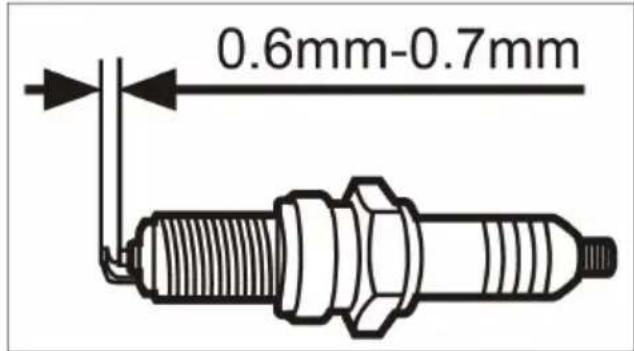

| Tändning | Tändstift, elektrodavstånd 0,6-0,7 mm |
| Kedjesmörjning | Justerbar automatisk (7 till 13 ml/min vid 7 000 varv/min) |
| Huvudfunktioner | Träkapning, kvistning, sågning |
| Säkerhet | Kedjebroms, handskydd, på/av-brytare, säkerhetsomkopplare |
| Regelbundet underhåll | Rengöring av luftfilter, bränslefilter, oljefilter, kedjeslipning, justering av förgasare |
| Reservdelar | Svärd, kedja, tändstift, luftfilter, bränslefilter, kedjehjul |
| Allmän information | Endast utomhusbruk; obligatorisk användning av skyddsutrustning (hjälm, glasögon, handskar, etc.) |
Vanliga frågor - 18052 Grouw
Användarfrågor om 18052 Grouw
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Service après-vente i PDF-format gratis! Hitta din manual 18052 - Grouw och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. 18052 av märket Grouw.
BRUKSANVISNING 18052 Grouw
SE: Läs bruksanvisningen före användning!
SE: Använd hörselskydd!
SE: Använd ögonskydd!
SE: Använd arbetshandskar!
SE: Använd lämpliga skor!
SE: Risk för rekyl! Rekyl är en snabb och okontrollerad rörelse av motorsågen mot användaren"
SE: Använd munskydd!
SE: Använd aldrig motorsågen med en hand
1907/2006/EF REACH-forordninger
Kirsten Vibeke Jensen
Bruk alltid egnet personlig verneutstyr när du arbeider med kjedesagen:
Hold alltid kjedesagen med begge hender på håndtakene när du bruker den.
Ikke la andre personer eller dyr komme närmere kjedesagen enn 3 meter när den er i bruk.
Vær oppmerksom på at kjedesagen kan riste kraftig eller slå tilbake när du sager med enden av sverdet.
Sikkerhetsregler for bruksområde
Hold øye med underlaget när du bruker kjedesagen. Avsagde greiner på bakken er en sikkerhetsrisiko, da du kan snuble over dem under saging.
La motoren gå med maksimal hastighet i 1–2 sekunder.
Skyv beskyttelsesskjermen fremover med venstre hånd. Kjedet skal da stoppe umiddelbart. Slipp gasshändtaket.
Hvis kjedet ikke stopper umiddelbart, eller ikke stopper helt når kjedebremsen aktiveres, må kjedesagen etterses av en kvalifi seri reparatør.
Viktigt!

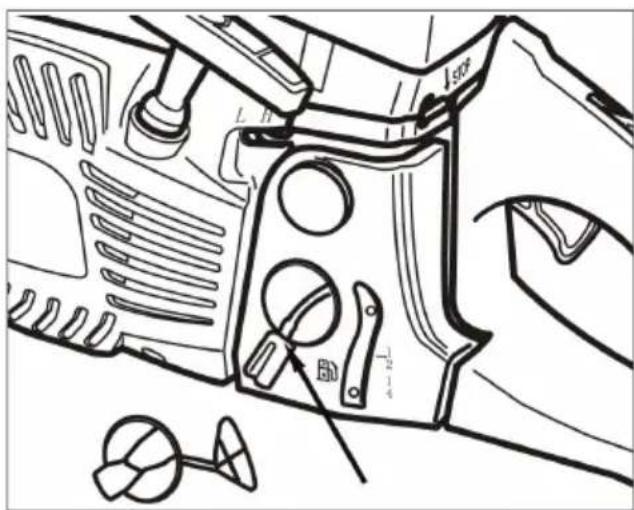

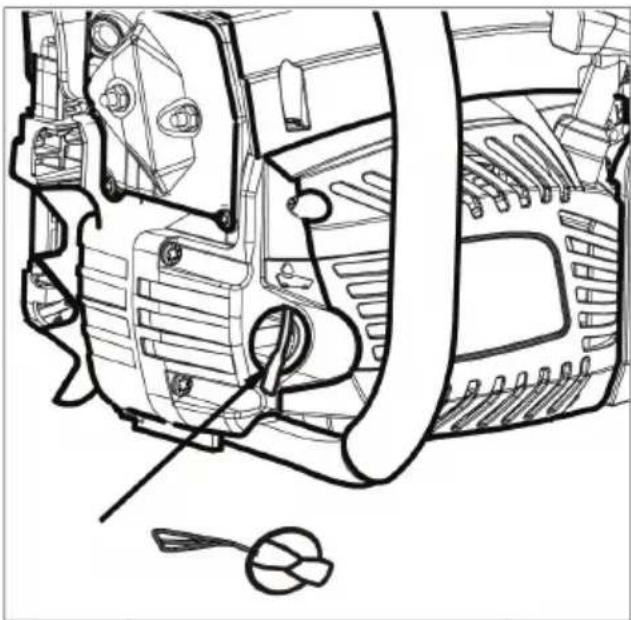

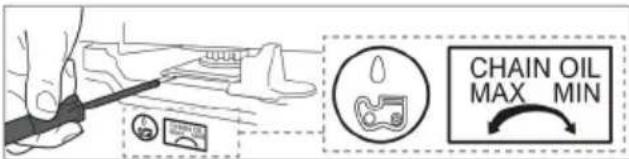

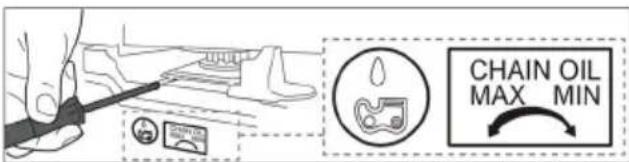

Justering av oljeskruen
Oljepumpen er ved levering stilt inn slik at den leverer cirka 7 ml kjedeolje per minutt ved en motorhastighet på cirka 7 000 o/min. Juster om nødvendig smøringen ved å dreie oljeskruen på undersiden av kjedesagen med eller mot urviseren. Den maksimale smøringen er cirka 13 ml kjedeolje per minutt.
Modellnummeret står på fremsiden av denne bruksanvisningen og på produktets typeskilt.
Når det gjelder
1907/2006/EF REACH-forordninger
Kirsten Vibeke Jensen
För att du ska få så stor glädje som möjligt av din nya kedjesäg rekommenderar vi att du läser denna bruksanvisning innan du börjar använda apparaten.
Vi rekommenderar dessutom att du sparar bruksanvisningen itall du behöver läsä informationen om de olika funktionerna igen
Tekniska data
Bränsle: Oljeblandad bensin, 1:40 (2,5%)
(blanda 125 ml tvåtaktsolja och
5 liter blyfri bensin)
Svärd: 16" Oregon 160SDEA095
Max. sågbredd: 36,0 cm
Kedja: Oregon 91P055X / 91P055E
Kedjehastighet: 21,2 m/s
Kedjedelning: 9,525 mm (3/8")
Tjocklek på styrled: 1,27 mm (0,05")
Kedjehjul: 6 tänder × 9,525 mm (3/8")
Torrvikt utan svärd/kedja: 5,6 kç
Bränsletankvolym: 500 cm ^3
Oljetankvolym: 240 cm ^3
Maximalt varvtal: 11 000 +/- 500 v/min
Tomgångsvarvtal: 3 050 +/- 350 v/mir
Ljudtryck L_pF : 102,78 dB(A), Kpa: 2,5 dB(A)
Ljudeff ekt, I_wA : 110,07 dB(A), Kpa: 2,5 dB(A).
Vibration, fram: 5,65 m/s ^2 (K=1,5 m/s ^2 )
Vibration, bak: 6,027 m/s ^4 (K=1,5 m/s ^2 )
Om vibrationsvärden
Tabellen visar hur läng tid man dagligen får utsättas för vibration om vibrationsbelastningen på 2,5 m/s ^2 inte ska överskridas:
| Vibration | Maximal tid |
| 2,5 m/s^2 | 8 timmar |
| 3,5 m/s^2 | 4 timmar |
| 5,0 m/s^2 | 2 timmar |
| 7,0 m/s^2 | 1 timme |
| 10,0 m/s^2 | 30 minuter |
Säkerhetsföreskrifter
Säkerhetsföreskrifter vid användning av kedjesägen
Bär alltid passande personlig skyddsutrustning när du arbetar med kedjesågen:
- Skyddsbyxor med skärskydd, tillverkade och godkända enligt EN381-5.
- Skyddsskor med skärskydd, tillverkade och godkända enligt EN17250:2004.
- Skyddshjälm, tillverkad och godkänd enligt EN397.
- Skyddsglasögon, tillverkade och godkända enligt EN166.
- Hörselskydd, tillverkade och godkända enligt EN352.
- Skyddshandskar som är avsedda för skogsarbete.
Kraftiga skyddshandskar kan minska vibrationerna i händerna. Ta regelbundet pauser i arbetet med kedjesågen.
Överskrid inte den maximala brukstiden per dag i enlighet med tabellen för vibration.
Personer under 18 är får inte använda kedjesågen.
Användaren ska före användning ha läst bruksanvisningen, ha grundliga kunskaper om hur kedjesägen används och känna till riskerna som kan förekomma vid användning av kedjesågen
Av hänsyn till användarens säkerhet får kedjesågen endast användas med den kombination av svärd och kedja som anges i avsnittet Tekniska data, och endast originalreservdelar får användas vid reparation och underhåll av kedjesågen
Försök inte modiñ era kedjesågen på någo som helst sätt!
Använd aldrig kedjesågen om gasreglaget, säkerhetsbrytaren eller skyddsskärmen med utlösare till kedjebromsen inte fungerai korrekt. Du får inte blockera eller på annat sätt sätta skyddsskärmen ur funktion. Stäng av kedjesågen innan kedjebromsen lossas.
Följ alltid samtliga underhällsinstruktioner för kedjesågen i avsnittet Underhåll.
Se alltid till att det fi nns tillräckligt mec kedjeolja i tanken och att kedjan är slipad och smord.
Starta aldrig motorn om luftfi ltret inte ä monterat eller om ljuddämparen är trasig Stanna motorn omgående om det uppstår motorproblem
Stäng av motorn och dra ur kabeln från tändstiftet innan du tar bort fastklämda föremäl från kedjan, samt före rengöring och underhåll av kedjesägen
Använd alltid skyddshandskar när du hanterar kedjan. Håll kedjan på säkert avständ från kropp, händer och fı ngra medan den är igäng
Kedjan får inte vidröra något när motorn startas.
Se till att kedjesågen har ett ordentligt stöd när du startar den. Om kedjan träff ar dig kar du skadas allvarligt.
Gå aldrig omkring med kedjesågen medan kedjan är igång.
Lägg aldrig ifrån dig kedjesågen om den inte har stannat helt. Kedjan fortsätter att röra sig ett kort ögonblick efter det att du släppt gasreglaget.
Häll alltid kedjesägen med båda händerna om både det främre och bakre handtaget vid användning.
Låt inga andra personer eller djur komma närmare än tre meter från kedjesägen när den är igång.
Såga alltid med undersidan av svärdet när det är möjligt, och undvik att såga med spetsen på svärdet.
Var uppmärksam på att kedjesågen kan rycka till kraftigt eller slå tillbaka när du sågar längst ut på svärdet.
Använd inte kedjesågen för sågning i andra material än trä.
Se upp så att du inte av misstag råkar såga av elledningar, telefonkablar eller liknande, och se alltid till att det inte är nägra människor eller djur i närheten av kedjan när kedjesågen startas eller används.
Lyft svärdet från arbetsmaterialet medan kedjan fortfarande rör sig. Om kedjan stannar medan det rör vid arbetsmaterialet kan användaren tryckas framåt och komma till skada.
Sätt alltid på skyddskåpan på svärdet vid transport eller förvaring av kedjesågen. Sätt alltid fast kedjesågen under transport, så att den inte kan röra sig och orsaka skador på personer eller egendom.
Se till att kedjesågen inte läcker bränsle under transport eller vid förvaring.
Rengör alltid kedjesågen före förvaring.
Tänk på att oväsendet från kedjesågen kan göra så att du inte hör varningar och liknande. Var uppmärksam på din omgivning när du använder kedjesågen.
Säkerhetsföreskrifter vid hantering av bränsle
Motorn körs på oljeblandad bensin 1:40. Fyll därför aldrig i ren bensin, diesel, fotogen eller liknande i tanken. Blanda bara tvåtaktsolja för kedjesågar i bensinen.
Blanda bränslet i den medtöljande behållaren. Se till att bensinen och oljan är ordentligt blandade före påfyllning.
Se till att ventilationen är tillräcklig när du blandar och fyller på bränsle.
Fyll aldrig på bränsle eller kedjeolja medan motorn kör eller är varm, eftersom det kan medföra brandfara. Vänta alltid tills den har svalnat.
Det är förbjudet att röka och tända eld under påfyllning av bränsle eller när kedjesågen används.
Fyll aldrig på bränsle i ett stängt rum.
Påfyllning av bränsle ska ske utomhus.
Fyll inte på för mycket bränsle eller kedjeolja eftersom det medför brandtara.
Torka bort eventuellt spill med en torr trasa när du har fyllt på bränsle.
Kontrollera att tanklocket sluter tätt eftersom bensinläckage kan medföra brandtara.
Efter påfyllning ska kedjesägen startas på ett avständ av minst 3 meter från bränslebehållaren och påfyllningsplatsen
Bränslet ska förvaras otillgängligt för barn i en tydligt markerad och godkänd behållare.
Säkerhetsföreskrifter vid användningsområdet
Kedjesågen får bara användas utomhus.
Avgaserna innehåller kolmonoxid och kolväten som är livstarliga för både människor och djur att inandas.
Använd aldrig kedjesågen i kraftig blåst eller nederbörd eller vid dålig sikt.
Använd kedjesågen endast i dagsljus.
Använd aldrig kedjesågen när du står på en stege eller liknande, och klättra inte upp i träd med kedjesågen om du inte har särskild utbildning för att göra det. Se alltid till att stå stadigt och säkert på marken.
Var uppmärksam på marken under dig när du använder kedjesågen. Avsågade grenar på marken utgör en säkerhetsrisk om du snubblar över dem när du sågar.
Planera sågningen innan du börjar såga. Se till att varken du eller någon annan kan träff as av avsågade grenar eller liknande
Motorns delar blir varma under användning. Undvik att röra vid motorns delar och låt inte kedjesågen ligga på lättantändligt material (torrt gräs, vissna löv etc.), så länge motorn är varm.
Förvara brännbara material på säkert avständ från motorn eftersom avgaserna är mycket varma och kan antända materialen.
Risk för personskada
Vid användning av kedjesågen ska du vara särskilt uppmärksam på följande risker:
- Kontakt med oavskärmad sägkedja (risk för skärsår och skador)
- Oförutsedd plötslig rörelse av svärdet (risk för skärsår och skador)
- Sägkedjedelar kan slungas bort (risk för skador och ögonskador)
- Skärmaterial kan slungas bort (risk för skador och ögonskador)
- Inandning av bränsleångor, avgaser och sågdamm (risk för förgiftning och lungskada)
- Hudkontakt med bensin och olja (risk för allergi och cancer)
- Kontakt med varm ljuddämpare (risk för brännskador)
- Oljud (risk för hörselskador vid bristande användning av godkända hörselskydd)

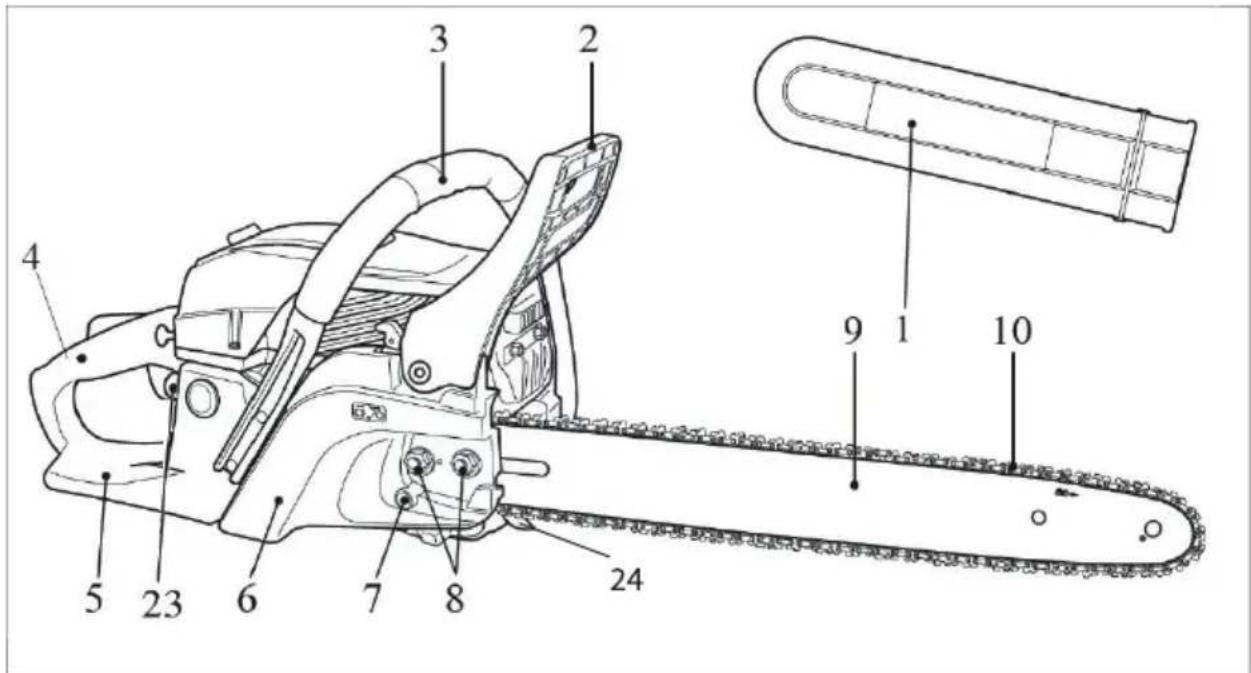

Kedjesågens delai
- Skyddskåpa för svärd
- Skyddsskärm med kedjebroms
- Främre handtag
- Bakre handtag
- Handskydd
- Sidoplatta
- Kedjesträckare
- Muttrar till svärd
- Svärd
- Kedja
- Lock till bränsletank
- Lock till oljetank
- Starthandtag
- Strömbrytare
- Sidoplatta
- Gasreglage
- Säkerhetsbrytare
- Choke

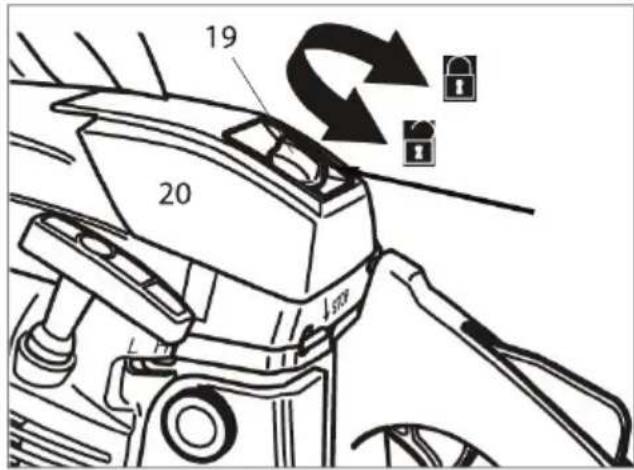

- Låsknapp till luftfi lte
- Lock över luftfi Ite
- Lock över motor
- Tomgångsskruv
- Primerknapp
- Barkstöd
Montering och förberedelse

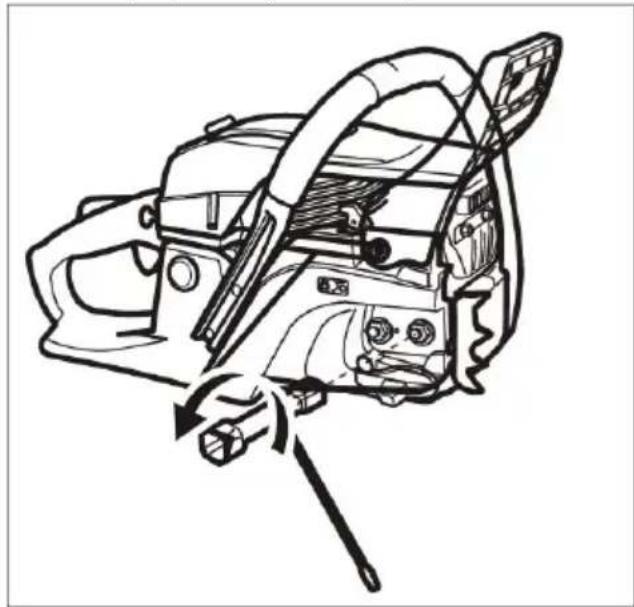

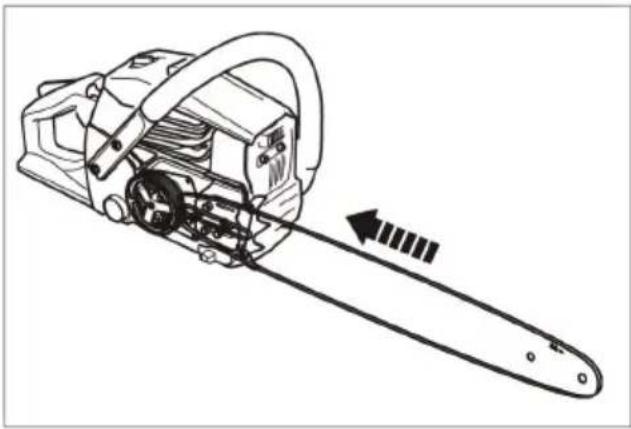

Montering av svärd och kedja
Dra skyddsskärmen (2) i riktning mot det främre handtaget för att säkerställa att kedjebromsen inte är aktiverad
Avlägsna muttrarna (8) från sidoplattan (6) över kedjehjulet. Lyft av sidoplattan
Flytta kedjesträckarbulten helt ned mot kedjehjulet.
Lägg svärdet (9) på kedjesågen så att kedjesträckarbulten passar in i hålet.
Lägg kedjan (10) omkring kedjehjulet och i skäran i svärdet (A).
Kontrollera att kedjan är monterad korrekt i förhållande till rotationsriktningen (A).
Montera sidoplattan (B) och svärdet genom att skruva fast läsmuttrarna för hand medan du lyfter svärdets ände uppåt (C).
Vrid kedjesträckarskruven tills kedjans stylred berör svärdets undersida.
Spänn fast muttrarna, och spänn slutligen kedjan medan du håller svärdets ände uppåt (C).
Placera barkstödet på sågkroppen i sambanc med montering av svärdet. Använd medföljande insexnyckel och skruva fast de två insexskruvarna (D).

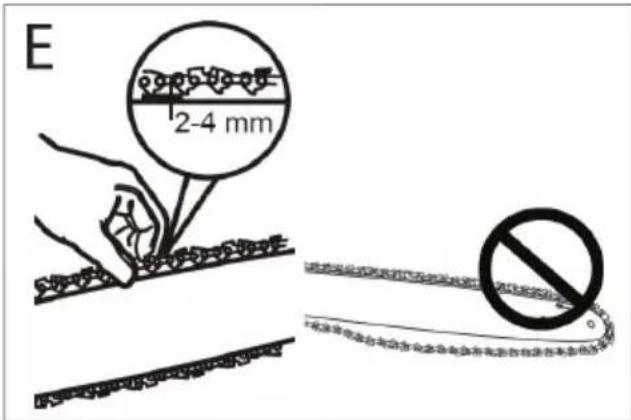

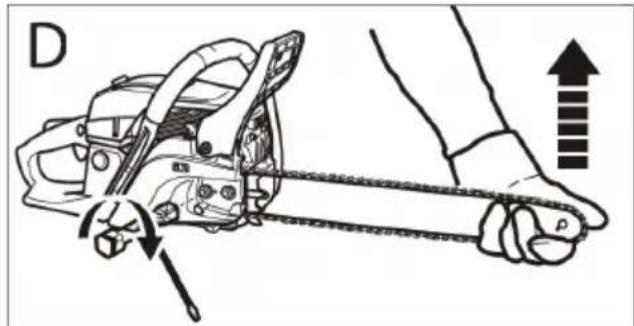

Sträckning av kedja
Kedjans sträckning justerar man genom att vrida kedjesträckarskruven. Vrid skruven medurs för att sträcka kedjan och moturs för att lossa den. Kedjan ska kunna lyftas några få millimeter från svärdet på mitten av svärdet. Kedjan får inte hänga under svärdet (E)
Observera! En ny kedja utvidgas i början. Det är därför viktigt att kedjans sträckning kontrolleras ofta under sågens första drifttimmar. Smörj regelbundet kedjan med kedjeolja manuellt
Observera! Lossa låsmuttrarna innan du justerar kedjesträckaren, eftersom delarna annars kan ta skada.

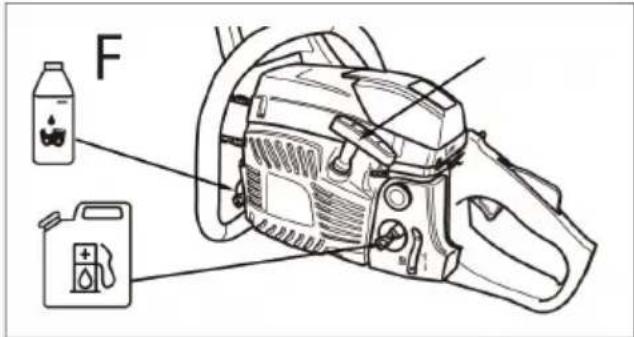

Päfyllning av bränsle
Skruva av bränsletanklocket (11) och fyll på bränsle (blandning av avsedd tvåtaktsolje och blyfri bensin med blandningstörhållande 1:40). Skruva på locket igen och kontrollera att det sluter tätt (F).
Skruva av oljetanklocket (12), och fyll på ny kedjeolja. Skruva på locket igen och kontrollera att det sluter tätt

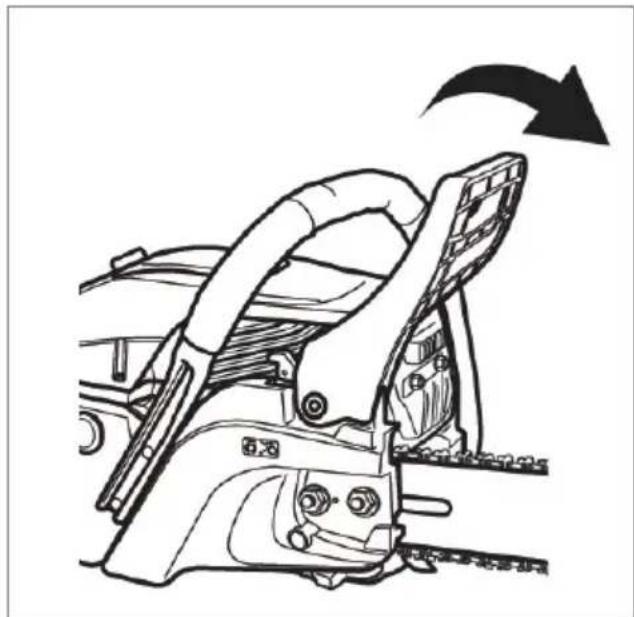

Kedjebroms
Kedjesågen har en automatisk kedjebroms som stoppar kedjans rotation om kedjesågen skulle slå tillbaka.
Kedjebromsen kan också aktiveras manuellt genom att du trycker skyddsskärmen framåt mot svärdet
Om kedjebromsen aktiveras medan du använder kedjesågen ska du genast släppa gasreglaget eftersom kopplingen annars kan skadas.
Kontrollera kedjebromsen före varje användning.

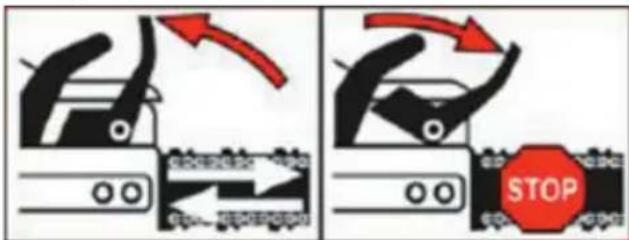

Kontroll av kedjebromser
När motorn är avstängd:
Dra skyddsskärmen bakåt mot sågen för att stänga av kedjebromsen. Det hörs ett klickande ljud när skyddsskärmen fl ytta: mellan öppet och läst läge.
Låt svärdet slå mot en rot eller en gren
Skyddsskärmen slås framåt och aktiverar kedjebromsen. Hur stor kraft som krävs för att aktivera kedjebromsen beror på svärdets längd.
Med motorn påslagen:
Låt motorn gå på maximal hastighet i 1-2 sekunder.
För skyddsskärmen framåt med vänster hand Kedjan ska genast stanna. Släpp gasreglaget.
Om kedjan inte genast stannar, eller inte stannar helt och hållet, när kedjebromsen aktiveras ska kedjesågen ses över av en kvalifi cerad reparatöi

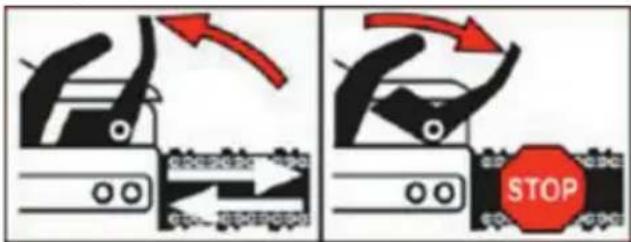

Viktigt!
Kedjebromsen är AVAKTIVERAD (kedjan kan röra sig) när bromsarmen är dragen tillbaka och låst.
Kedjebromsen är AKTIVERAD (kedjan är blockerad) när bromsarmen är dragen framåt. Du bör då inte kunna röra kedjan.

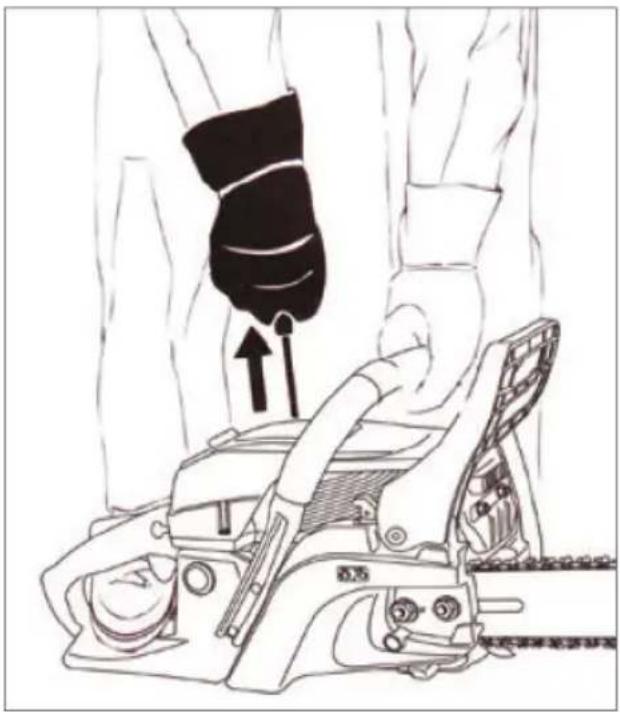

Användning
Start av kall motor
Lägg kedjesågen på marken.
Aktivera kedjebromsen.
För strömbrytaren (14) till läget "l"
Dra ut choken (18).
Tryck 10 gånger på primerknappen (23) tills bränsle syns i den.
Dra i starchandtaget tills motorn är på gång att starta, men högst 5 gånger
Skjut in choken (18).
Låt motorn värmas upp i 30 sekunder.
Avaktivera kedjebromsen.
Tryck in gasreglaget och säkerhetsbrytaren för att använda kedjesågen.
Observera att kedjan roterar när du gasar! Kedjan ska inte rotera när motorn går på tomgång. Om den gör det ska du ställa in tomgångshastigheten enligt beskrivningen under Justering av förgasare i avsnittel Underhåll.
Start av varm motor
En varm motor startas på samma sätt som en kall med den skillnaden att du inte ska dra ut choken.
Stanna motorn
Släpp gasreglaget och låt motorn gå på tomgång en liten stund.
För strömbrytaren nedåt till läget Stop
Inkörning av motor
Motorn ska köras in de första 20 driftstimmarna. Undvik att köra med full gas eller hög hastighet under längre tid åt gången under de första 20 driftstimmarna.
Du kan ställa in smörjningen med hjälp av justeringsskruven på sågens undersida.

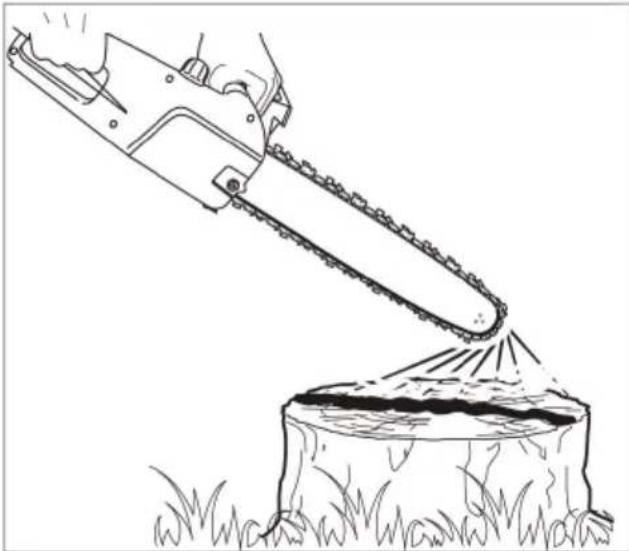

Starta kedjesågen och peka svärdet nedåt mot en trästubbe eller liknande. Om det kommer oljestänk på trästubben fungerar den automatiska kedjesmörjningen som den ska. Om den inte gör det, ska du ta bort kedjan och svärdet och rengöra smörjhålet Om det inte hjälper ska kedjesågen lämnas in till en auktoriserad reparatör.
Kontrollera före varje användning atl kedjesägen är i helt funktionsdugligt skick, att bränsle och kedjeolja har fyllts på, att kedjan är slipad och sträckt korrekt och att kedjebromsen fungerar korrekt.
Starta motorn.
Häll sägen med båda händerna på handtagen (3, 4). Lyft svärdet till arbetsområdet.
Tryck in säkerhetsbrytaren (17) och gasreglaget (16). Om du släpper säkerhetsbrytaren eller gasreglaget stannar kedjan.
Börja säga när kedjan har uppnätt önskad hastighet
Tunna grenar kan sågas med ett snitt. För att förhindra att grenen splittras eller bryts av bör den sågas i fl era stycken
Vid sågning i tjockare grenar ska du först säga på grenens undersida för att förhindra att grenen bryts av. Sedan sågar du på grenens ovansida. Såga till sist av grenen ända inne vid stammen. Försegla eventuellt sägytan för att undvika att trädet blöder, om du gör beskäring på stäende träd (som inte ska fällas).
Använd en stadig sågbock vid sågning av vedträn. Sätt fast sågen på timmerstycket med hjälp av barkstödet längst fram på sågen, och såga den genom att vicka sågens bakände med barkstödet som vridpunkt.
Släpp genast gasreglaget om kedjan hugger eller fastnar i grenen. Om kedjan hugger och sågen slår tillbaka aktiveras kedjebromsen genom att skyddsskärmen skjuts framåt mot svärdet. Du kan frigöra kedjebromsen genom att dra skyddsskärmen mot dig igen. Stäng av motorn innan kedjebromsen frigörs.
När kedjan blir varm, utvidgar den sig.
Kontrollera regelbundet om kedjan ska sträckas ytterligare så att den inte åker av svärdet. Om kedjan sträcks ytterligare medan den är varm, ska den lösgöras när den kyls av så att den inte sitter för spänt.
Rengöring och förvaring
Låt kedjesågen svalna efter användning
Rengör kedjesågen med en borste eller tryckluft.
Kedjesågens yttre delar torkas av med en väl urvriden trasa.
Var noga med att hålla skåran fri från sågspån och barkrester, eftersom kedjan annars inte blir smord på rätt sätt
Använd tryckluft för att blåsa skåran ren. Lyft eventuellt av kedjan och rengör skåran om du inte kan rengöra den när kedjan sitter på plats
Smörj regelbundet kedjehjulet längst fram på svärdet. Ta av kedjan, rengör skåran svärdet och droppa kedjesågsolja ner till kedjehjulet.
Håll svärdets smörjhål rent så att tillförseln av kedjeolja inte blockeras
Var noggrann vid rengöring av kyltl änsarna omkring cylindern eftersom sågen annars kan överhettas under användning
Sätt skyddskåpan på svärdet innan kedjesägen ställs undan för förvaring
Töm bränslet i en lämplig behållare och förvara kedjesågen utom räckhåll för barn på en torr och frostfri plats
Underhål
Kontroll av kedja
En vass kedja gör stora sågspån medan en slö kedja gör fi nfördelade sågspån. När kedjar har blivit slö ska sägen också pressas mot träet för att ta tag, och risken för att sägen slår tillbaka ökar markant.
När kedjan inte längre är vass ska tänderna vässas med hjälp av en rundh I med h Ipåsat (A), en fl atfi I (B) och en ryttarmall (C
Du kan också använda en elektrisk kedjeslipare.
A
Var försiktig när du vässar tänderna - använd handskar!

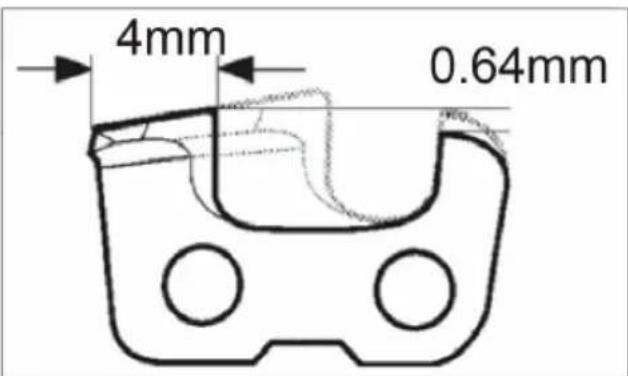

Byt kedjan när tänderna är nedslitna till slitagemarkeringen eller om de har blivit smalare än 4 mm.
-
Sätt fast kedjesägens svärd i ett skruvstäd eller ett sågspår i en trästubbe. Kedjesågen ska sitta fast så hårt som möjligt.
-
Kedjans tänder pekar växelvis i motsatt riktning till varandra. Du ska först slipa den ena uppsättningen tänder och sedan vända sågen och slipa den andra uppsättningen tänder. Tänderna ska slipas från den sida som de pekar ut mot.
Markera den första tanden med en tuschpenna eller liknande, så att du kan se när du har slipat tänderna hela vägen runt på kedjan.

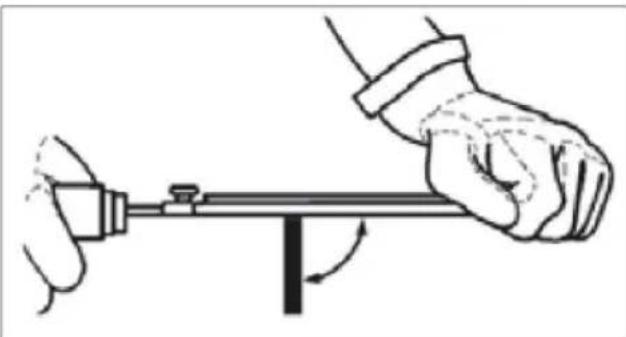

- Placera fi len vågrätt mot en tand och för fi len framåt i en vinkel på 30° förhållande till svärdet.
Dra inte fi len bakåt, utan lyft upp fi len och fi la framåt igen.
Fila varje tand med samma antal rörelser med f1 len
- Filens översida ska skjuta upp ca 1/5 över tanden.

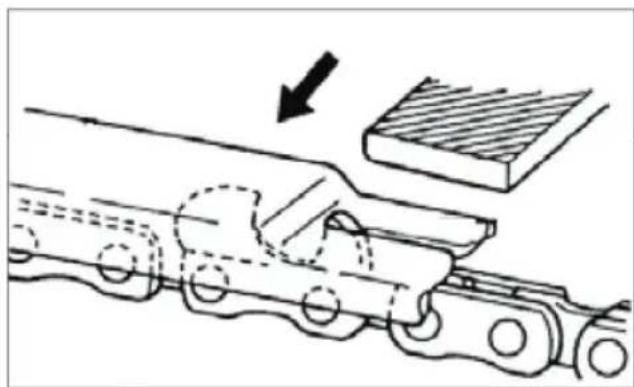

- Fila till sist ryttarna med hjälp av en ryttarmall och en fl atfi l. Samtliga ryttariska ha samma höjd och vara ca 0,65 mm lägre än tänderna.
När kedjan är sliten ska den bytas.
Ta bort kedjan och svärdet enligt beskrivningen i avsnittet Montering och förberedelser.
Ta av kedjan från svärdet och rengör svärdet och skyddskåpan och motorhuset noga med tryckluft eller en borste. Var speciellt noga med att rengöra smörjhålet till kedjan och svärdet.
Kontrollera om svärdet och kedjehjulet är nerslitna, och byt dem om så är fallet.
Observera! Släng inte den använda kedjan i hushållssoporna utan kassera den i enlighet med de regler som gäller i din kommun.
Montera den nya kedjan på svärdet.
Kontroll av svärc

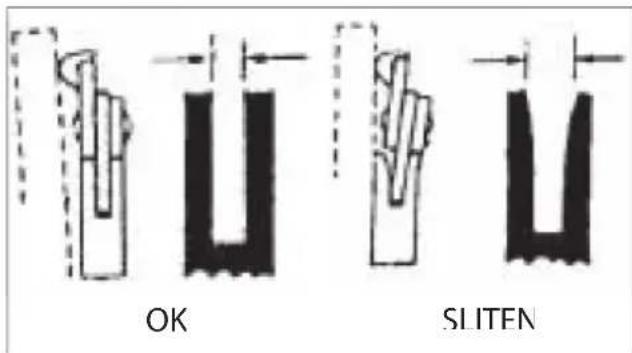

Lägg en vinkel mot svärdet och tryck den mot kedjan. Om det är en öppning mellan vinkeln och svärdet är svärdet i ordning.
Om vinkeln ligger helt tätt mot svärdet är skåran i svärdet sliten, och svärdet ska bytas.
Observera! Du kan få svärdet att hålla längre genom att då och då vända det på kedjesågen.
Luftfi ltret måste rengöras med jämnä mellanrum.

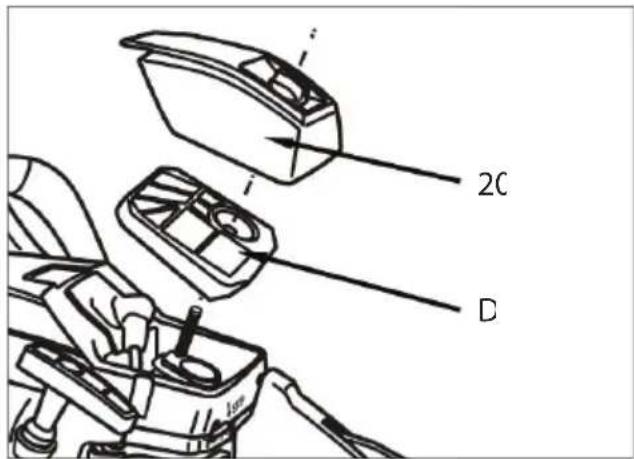

Ta av locket över luftfı Itret (20) genom at vrida låsknappen (19).
Lyft ut fi Iterelementet (D)
Rengör fi Iterelementet med hjälp av tryckluft.
Om det är mycket smutsigt kan du tvätta det i varmt vatten med lite rengöringsmedel. Låt fi Iterelementet torka helt, och håll lite rer olja på det innan det monteras igen. Torka av insidan av fi Iterlocket med en fuktig trasa Om fi Iterelementet är skadat eller slitet ska det bytas
Använd ett stycke stältråd e.dyl. för att ta ut fi ltret från bränsletanken
Skölj av f1 ltret grundligt med bensin eller by ut det. Se till att det inte tränger in damm eller smuts i tanken under rengöringen.
Använd ett stycke stälträd e.dyl. för att ta ut fí ltret från oljetanken
Skölj av fi ltret grundligt med bensin eller by ut det. Om det är smuts i oljetanken ska den sköljas med bensin.
Rengöring av tändstift
Tändstiftet sitter bakom luftfi ltret. Ta a' tändstiftet med hjälp av en tändstiftsnyckel och ta bort avlagringar med en stålborste. Kontrollera med ett bladmätt ati elektrodavståndet är 0,6-0,7 mm, och justera det om så inte är fallet.
Om tändstiftet är smutsigt ska det rengöras eller bytas. Byt tändstiftet mot ett nytt av samma typ
Justering av förgasare
Om kedjesågen inte fungerar optimalt kan driftshastigheten fi njusteras på förgasaren
Rengör först luft- och bränslefi ltren ocl kontrollera att det är påfyllt med korrekt blandning av bränsle och kedjeolja (1:40)
Starta motorn
Ta av plastproppen vid position (22) och justera tomgångsskruven (22) inunder så att det är en passande säkerhetsmarginal mellan tomgång och tillkoppling

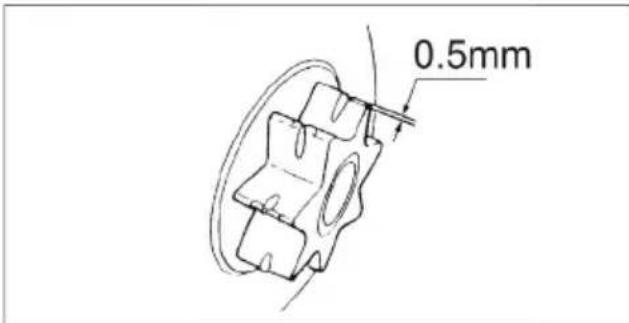

Demontera sidoplattan och kontrollera kedjehjulet. Om kedjehjulets tänder är nedslitna mer än 5 mm ska det bytas mot ett nytt med samma specif kationer som de ursprungliga.
Oljepumpen är vid leverans inställd på att ge ca 7 ml kedjeolja per minut vid en motorhastighet på ca 7000 v/min. Justera vid behov smörjningen genom att vrida oljeskruven på kedjesågens undersida medurs eller moturs. Den maximala smörjningen är ca 13 ml kedjeolja per minut.
Om kedjesågen inte fungerar korrekt ska du felsöka i enlighet med tabellen nedan innan du kontaktar vårt servicecenter (under garantiperioden) eller en kvalificerad reparatör (när garantiperioden har gått ut)
| Problem | Möjlig orsak | Lösning |
| Motorn startar inte | Det är vatten i bränslet | Töm bränsletanken och fyll på nytt rent bränsle |
| Motorn är sur | Skruva av tändstiftet och torka av det | |
| Det kommer inger gnistå | Kontrollera och justera tändstiftets elektrodavständ eller byt tändstiftet eller tändstiftshatten | |
| Motorn tappar eff ek | Luftth ltret är smutsig | Rengör luftth ltre |
| Brärslefi ltret är tilltäpp | Rengör bränslefi ltre | |
| Förgasaren är felaktig inställc | Justera förgasarer | |
| Kedjan smörjs inte | Kedjeoljetanken är torr | Fyll på kedjeoljæ |
| Smörjhålet är tilltäppt | Rengör smörjhålet | |
| Oljeskruven är felaktigt inställc | Justera oljeskruven |
Servicecenter
OBS! Produktens modellnummer ska alltid uppges vid kontakt med återförsäljaren.
Modellnumret fi nns på framsidan i denna bruksanvisning och på produktens märkplåt.
När det gäller:
- Reklamationer
- Reservdelar
- Returvaror
- Garantivaror
- www.schou.com
Tillverkad i Folkrepubliken Kina (PRC)
Alla rättigheter förbehålles. Innehållet i denna bruksanvisning får inte på några villkor, varken i sin helhet eller delvis, återges med hjälp av elektroniska eller mekaniska hjälpmedel, t.ex. genom fotokopiering eller fotografering, ej heller översättas eller sparas i ett informationslaqrings- och informationshämtningssystem, utan skriftliqt medgivande från Schou Company A/S.
EG-försäkran om överensstämmels
Tillverkare: Schou Company A/S, Nordager 31, 6000 Kolding, Danmark, förklarar härmed atl
Kedjesäg
18052
1,8 kW
är tillverkad i överensstämmelse med följande standarder.
EN ISO 11681-1:201'
EN ISO 14982:2009
enligt bestämmelserna i direktiven
2014/30/EU EMC-direktive1
2011/65/EU RoHS-direktivet
2006/42/EG Maskindirektive1
Direktivet 2000/14/EG om buller i miljön från maskiner för utomhusbruk
1907/2006/EG REACH-förordninger
Kirsten Vibeke Jensen
- Sikkerhetsregler for bruksområde
- Justering av oljeskruen
- Tekniska data
- Om vibrationsvärden
- Säkerhetsföreskrifter
- Säkerhetsföreskrifter vid användning av kedjesägen
- Säkerhetsföreskrifter vid hantering av bränsle
- Säkerhetsföreskrifter vid användningsområdet
- Risk för personskada
- Kedjesågens delai
- Montering och förberedelse
- Montering av svärd och kedja
- Sträckning av kedja
- Päfyllning av bränsle
- Kedjebroms
- Kontroll av kedjebromser
- Användning
- Start av varm motor
- Stanna motorn
- Inkörning av motor
- Rengöring och förvaring
- Underhål
- Kontroll av kedja
- Kontroll av svärc
- Rengöring av tändstift
- Justering av förgasare
- Servicecenter
- OBS! Produktens modellnummer ska alltid uppges vid kontakt med återförsäljaren.
- EG-försäkran om överensstämmels
Märke : Grouw
Modell : 18052
Kategori : Service après-vente
