Produkttyp	Kombinerat kylskåp med inbyggd frys
Märke	Amana
Modell	SX522VE
Strömförsörjning	230 V ~ 50 Hz, 10 A, separat jordad krets
Mått (ca.)	Djup: 60 cm; höjd och bredd ej angivna i manualen
Vikt (max golvbelastning)	Upp till 429 kg (kräver tåligt golv)
Kylskåpets kapacitet	Ej specificerad, huvudfack med grönsakslådor Garden Fresh™ och Chiller Fresh™ låda
Fryskapacitet	Stor-Mor® system med korgar och metallhyllor; isbehållare för dispenser
Reglage	Touchmatic™ elektroniska eller manuella beroende på modell; temperaturinställningar från 1 (varm) till 7 eller 9 (kall)
Vatten- och isdispenser	Ice 'N' Water™ med filtrerat vatten och isbitar eller krossad is (på vissa modeller)
Automatisk ismaskin	Av/på-arm, producerar 7 till 9 isomgångar per 24 h
Invändig belysning	6 W / 250 V lampor (dispenser) och standardlampor för fack
Specialfunktioner	Semesterläge, Max kylning, Snabbfrysning, Dörröppningslarm, Hög temperatur larm
Underhåll och rengöring	Rengöring av ytor med varmt vatten och bikarbonat; slangbatteri kondensor var 3:e månad; dörrpackningar smorda med vaselin
Energiförbrukning	Utformad för att vara ekonomisk; håll omgivningstemperatur mellan 13 °C och 43 °C
Säkerhet	Koppla ur före rengöring eller lampbyte; avfallshantering: demontera dörrarna, lämna hyllorna
Installation	Vattenanslutning av tekniker; fritt utrymme 5 mm på sidorna, 25 mm ovanför för modeller >60 cm djup
Ingående tillbehör	Hållarstång för höga behållare, mejerifack, dryckeskylare (beroende på modell)
Reparationsmöjlighet	Reservdelar och reparationer av auktoriserad Amana-tekniker; kontakta leverantören

Vanliga frågor - SX522VE AMANA

Vilken strömförsörjning krävs för kylskåpet Amana SX522VE?

Kylskåpet måste anslutas till ett jordat uttag med en separat krets på 230 volt, 50 Hz, 10 A.

Hur justerar man temperaturen i kylskåpet och frysen?

För icke-elektroniska modeller, ställ båda reglagen på 4 initialt. Använd en termometer för justering: 1 = varmt, 7 = kallt. För Touchmatic™-modeller, tryck på * och välj temperatur (1 till 9). Vänta 24 timmar för att nå önskad temperatur.

Hur aktiverar man semesterläget?

Tryck på * och sedan på Semester-knappen. En indikator tänds. Semesterläget minskar avfrostning. Att öppna en dörr eller upprepa proceduren avaktiverar det.

Vad gör man om ismaskinen inte producerar is?

Kontrollera att ismaskinens arm är i nedre läge (på). Se till att vattentillförseln är öppen och att slangen inte är böjd. Vänta 24 till 48 timmar efter installationen för första produktionen.

Hur rengör man slangbatteriets kondensor?

Koppla ur kylskåpet. Ta bort den nedre galler och rengör kondensorns framsida med en dammsugare. Gör detta var 3:e månad för att bibehålla prestanda.

Varför bildas vatten inuti kylskåpet?

Det är normalt vid hög luftfuktighet eller om dörrarna öppnas ofta. Kontrollera packningarnas tätning. Om problemet kvarstår, rengör packningarna och se till att dörrarna stänger ordentligt.

Hur byter man en glödlampa i kylskåpet?

Koppla ur apparaten. Låt lampan svalna. Använd handskar. Ta bort skyddsplattan och byt ut mot en lampa med samma effekt (anges på lampskärmen). Återanslut sedan.

Vilka ljud är normala under drift?

Ljuden omfattar: kompressorns klickande, fläktens surrande, köldmediets gurglande, avfrostningens fräsande, isbitar som faller, vattenkranens surrande. Dessa ljud är normala och indikerar korrekt funktion.

Hur installerar man kylskåpet korrekt?

Placera det på ett tåligt golv (upp till 429 kg). Lämna fritt utrymme 5 mm på sidorna och 25 mm ovanför. Anslut vattnet före el. Använd en kvalificerad tekniker för elanslutning och vattenanslutning.

Vad gör man vid fel eller reparation?

Spara kvittot och serienumret. Kontakta din leverantör eller en auktoriserad Amana-tekniker. Försök inte reparera själv. Garantin täcker inte förlust av livsmedel.

BRUKSANVISNING SX522VE AMANA

Nödvändiga verktyg 82

Avlägsnande av dörrarna 82

Anslut vattentillförseln 84

Stabilisera kylskåpet och avväg dörrarna 85

Drift och vård

Kontroller

Kyl- och fryskontroller (icke-elektroniska modeller) 86

Inställning av kontrollerna 86

Touchmatic™ elektroniska kontroller (vissa modeller) 86

Kontrollista vid installation 88

Tekniska detaljer på kylen 89

Kylskåpshyllor 89

Chiller Fresh™ nollgradig deli-låda (vissa modeller) 89

Deli Fresh-låda (vissa modeller) 89

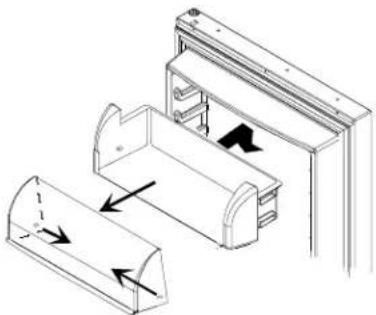

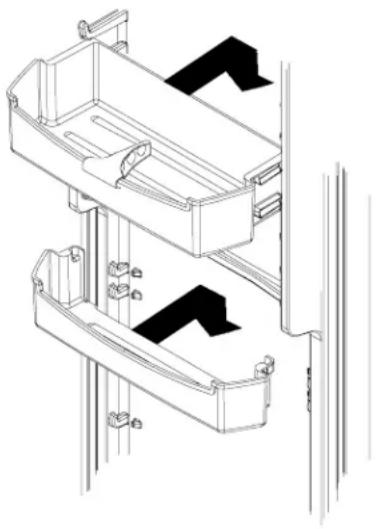

Dörrskålar och dörrhyllor 91

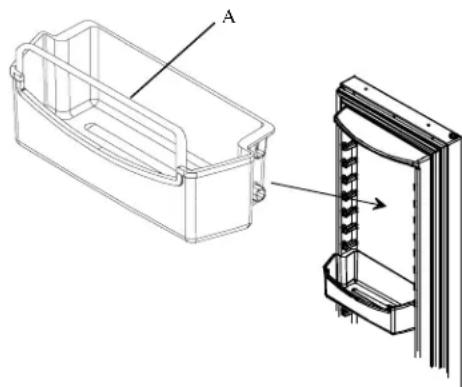

Stöd för höga förpackningar (vissa modeller) ...... 91

Tekniska detaljer på frysen 91

Automatisk ismaskin (vissa modeller) 91

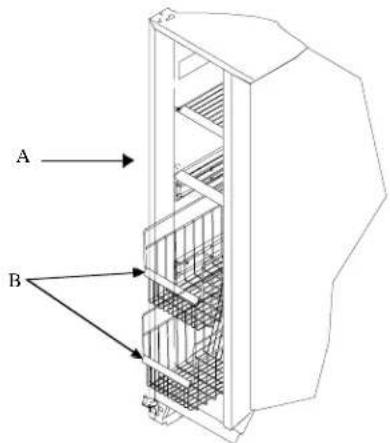

Stor-Mor ^® -systemet 91

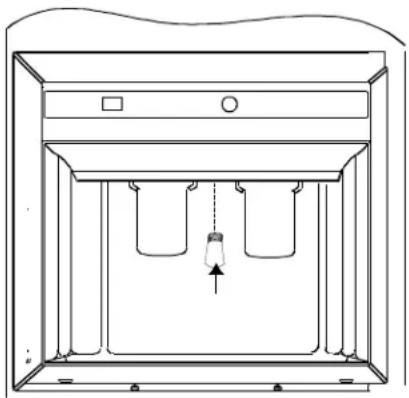

Ice 'N' Water™-automat (vissa modeller) 92

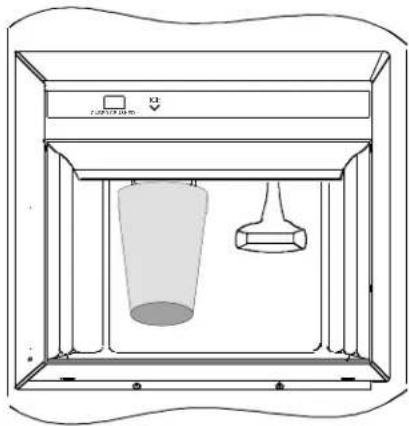

Användning av vattenautomat 92

Användning av isautomat 92

Avlägsna istråget 92

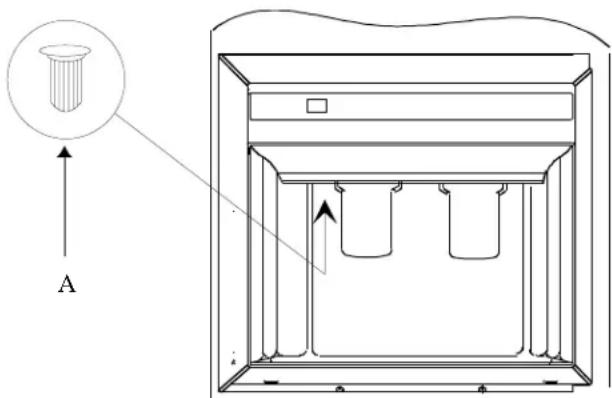

Automatlampa 93

Smak och lukt 93

Vård och rengöring 93

Allmänt 93

Dörrarnas tätningslister 93

Kylarslingor....94

Glashyllor 94

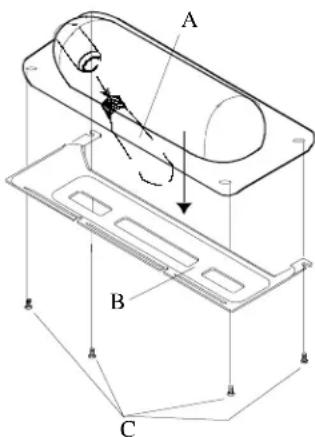

Glödlampor 94

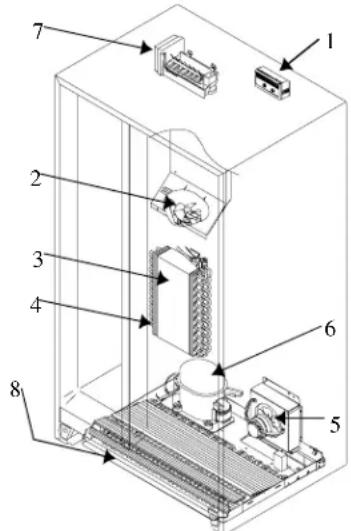

Normala driftsljud 95

Innan du ringer efter hjälp 96

Energitips....97

Semestertips....97

Du kan hitta mer information på vår webbsajt: www.amana.com

Denna symbol utgör säkerhetsvarning.

WARNING

Kylskåpet måste vara jordat och anslutet till en separat 230 V, 50 Hz, 10 A strömkrets.

Produktinformation återfinns på namnplattan i det övre vänstra hörnet i färskvarusektionen. Skriv upp följande information:

Modellnummer: ____

Tillverkningsnummer: ____

Serie- eller S/N-nummer: ____

Inköpsdatum: ____

Försäljarens namn

och adress:

Behåll en kopia av försäljningskvittot för framtida referens.

Service

Behåll en kopia av försäljningskvittot för framtida referens eller om garantireparation måste utföras.

Kontakta försäljaren om service behövs.

Viktigt: Även numera kan barn låsas in och kvävas i kylskåp. Kasserade och övergivna kylskåp är farliga – även om de bara ska stå där "några dagar". Om du ska kassera ditt kylskåp, ber vi dig att följa nedanstående instruktioner för att undvika olyckor.

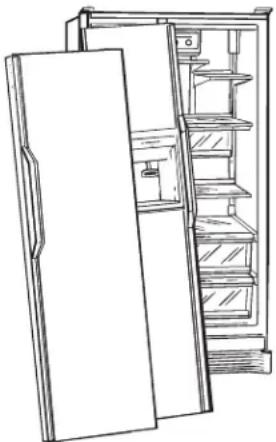

INNAN DU KASSERAR DIN GAMLA KYL ELLER FRYS:

• Lyft av dörrarna.
• Lämna kvar hyllorna för att försvåra för barn att klättra in.

En kvalificerad tekniker måste installera kylskåpet i enlighet med dessa instruktioner. Mät dörröppningen samt djup och bredd på kylskåpet.

Ta vid behov bort handtag och dörrar. Teknikern måste dessutom:

1. Följa lokala bestämmelser för anslutningar till vatten- och elnät.
2. Avsluta anslutningen till vattennätet innan anslutningen till elnätet påbörjas.

Nätsladden får endast servas eller bytas av behörig servicepersonal.

Installationskrav

1. Anslut till ett jordat uttag med separat 230 V, 50 Hz, 10 A strömkrets.
2. Skydda ömtåligt golv med kartong eller mattor.
3. Installera på ett golv som kan bära upp till 429 kg.
4. Det måste finnas 5 mm fritt utrymme på sidorna av kylskåpet. På modeller med mer än 60 cm djup, måste det dessutom finnas 25 mm mellanrum ovanför kylskåpet.
5. 60 cm djupa modeller:

Om bänken har 25 mm överhäng, skall hörnen skäras till 45° vinkel.

Ta bort träbasen

VAR FÖRSIKTIG

För att undvika skada på person eller utrustning, måste två personer hjälpa till att ta bort träbasen

1. Tejpa fast dörrarna för att förhindra att de plötsligt går upp.
2. För in transportvagnen under sidan på kylskåpet.
3. Skydda kylskåpet med filtar eller dynor. Spänn en rem runt kylskåpet. Placera transportkuddar av skumgummi som finns i transportförpackningen, under remmen. Dra åt remmen ordentligt.
4. Sänk ner transportvagnen till golvet. Transportvagnens handtag skall vara placerade nederst.
5. Avlägsna de två översta bultarna från trätrallen.
6. Res upp kylskåpet och transportvagnen till upprätt läge. Ta bort remmen.
7. För in transportvagnen under den motsatta sidan av kylskåpet.
8. Upprepa steg 3-5.
9. Ta bort träbasen.
10. Res upp kylskåpet och transportvagnen till upprätt läge. Ta bort transportvagnen.

Viktigt:

Låt inte kylskåpet ligga på sidan längre än nödvändigt då bultarna avlägsnas.

Ta bort handtagen

Nödvändiga verktyg

Elektrisk ström kan orsaka allvarlig personskada eller dödsfall. Koppla bort strömmen från kylskåpet innan dörrarna avlägsnas. Anslut strömmen igen efter det att dörrarna har satts tillbaka.

Vid vissa installationer kan det vara nödvändigt att avlägsna handtagen för att kunna få in kylskåpet i bostaden. Utför nedanstående åtgärder:

- Bänd upp kanten på handtagslisten med en kittkniv, där bladänden skyddas av maskeringstejp. Avlägsna handtaget från dörren genom att skruva bort de 2 fästskruvarna på handtagets båda ändar.

Avlägsnande av handtaget

- Sätt tillbaka handtaget genom att utföra dessa åtgärder i omvänd ordning.

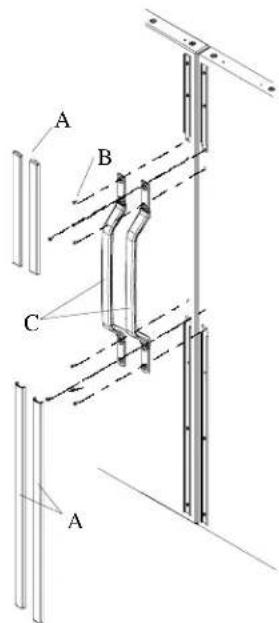

Modeller med utstickande handtag som går utmed hela dörren

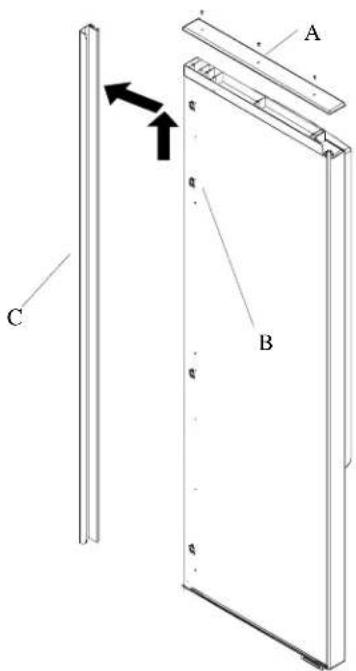

• Avlägsna överlisten med en krysskruvmejsel (vissa modeller). Ta bort handtagspluggen.
• Lyft handtaget uppåt tills det tar emot. Klämmorna på dörren glider ut ur skårorna på handtagets baksida.

Avlägsnande av handtag

- Sätt tillbaka handtaget genom att utföra dessa åtgärder i omvänd ordning.

Anslut vattentillförseln

En kvalificerad tekniker måste installera Anslut vattentillförseln.

Stabilisera kylskåpet och avväg dörrarna

Om kylskåpet vickar eller inte står stadigt på golvet, skall nedanstående åtgärder vidtas:

• Fastställ vilket bakre hörn som vickar.
• Avlägsna fotgallret för att kunna nå hjulens justeringsskruv.
• Vrid den bakre justeringsskruven medsols för att höja det vickande hörnet.

A. Bakre justeringsskruv
B. Skruv till dörrgångjärn
C. Främre justeringsskruv

- Kontrollera att dörrarnas överkant ligger i linje. Sätt tillbaka fotgallret när dörrarna är avvägda.

Om dörrarnas överkant inte är avvägda, skall nedanstående åtgärder vidtas:

• Fastställ vilken dörr som måste höjas (om fotgallret ännu inte har avlägsnats, skall detta utföras nu).
• Vrid den främre justeringsskruven medsols för att höja det främre hörnet på den dörr som måste justeras. Vrid justeringsskruven tills dörrarna är avvägda.
• Sätt tillbaka fotgallret.

A. Vrid justeringsskruven medsols för att höja dörren.
B. Fortsätt att vrida skruven medsols tills dörrarna är avvägda.

Avvägning av dörrarna

1. Gå igenom "Kontrollista vid installation" i ägarhandledningen tillsammans med kunden.

Kontroller

Detta kylskåp är avsett att arbeta i normal rumstemperatur mellan 13° och 43°C.

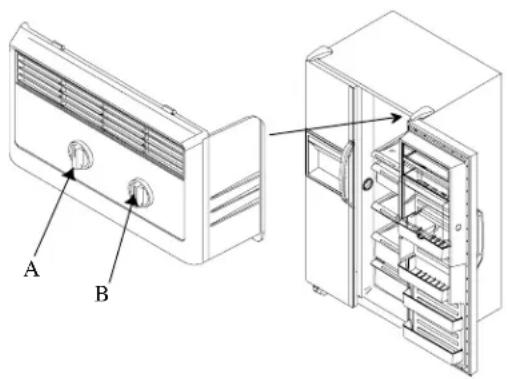

Kyl- och fryskontroller (icke-elektroniska modeller)

Kyl- och fryskontrollerna är placerade på den övre bakre väggen i kylskåpet.

När fryskontrollen slås av, arbetar varken kylen eller frysen. Till en början skall båda kontrollerna ställas på 4. Vänta 24 timmar så att kylen och frysen kan nå önskad temperatur. 1 är varmast och 7 är kallast.

Inställning av kontrollerna

Ställ in kontrollerna med hjälp av en hushållstermometer med omfånget -21° till 10°C.

Lägg termometern tätt mellan två frusna varor i frysen. Vänta 5-8 timmar. Om temperaturen i frysen inte är -18°C, skall kontrollen justeras, ett steg i taget. Kontrollera igen efter 5-8 timmar.

Ställ termometern i ett glas vatten mitt i kylen. Vänta 5-8 timmar. Om kylens temperatur inte är 3° till 4° C, skall kontrollen justeras, ett steg i taget. Kontrollera igen efter 5-8 timmar.

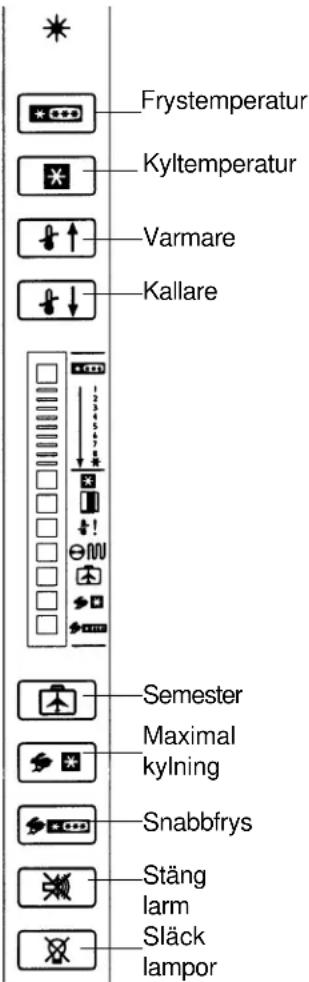

Touchmatic™ elektroniska kontroller (vissa modeller)

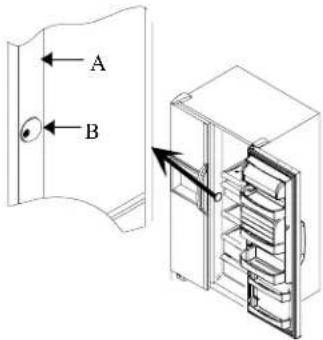

Strömbrytaren sitter på höger sida av den svarta lådan mitt i kylen bakom fotgallret. Slå på strömmen före programmeringen.

Touchmatic™ elektroniska kontroller är placerade på kylskåpsdörren intill handtagen. Aktivera kontrollpanelen genom att trycka på knappen *. Alla andra knappar, utom larmavstängningsknappen, förblir inaktiva tills knappen * trycks in. När kontrollpanelen har aktiverats, kan knapparna programmeras under minst 10 minuter.

Kyl- och fryskontrollerna är förinställda på 5. Vänta 24 timmar efter start så att kyl och frys kan nå önskade temperaturer. Efter 24 timmar kan kontrollerna justeras efter behov. 1 är varmast och 9 är kallast. Se "Inställning av kontrollerna" för exakt inställning.

• Justera kyl- och frystemperaturerna genom att trycka på knappen * och därefter på kyltemperaturknappen eller frystemperaturknappen. Justera temperaturen ett steg i taget genom att trycka på respektive knapp för varmare eller kallare. Om varmare eller kallare knapp hålls intryckt, justeras temperaturen mer än ett steg i taget.
• Se illustration på nästa sida för beskrivning av de elektroniska kontrollknapparna.

Semesterläge

I semesterläget avfrostas kylskåpet med längre intervall, om kylskåpet inte används under en längre period. Aktivera semesterläget genom att trycka in knappen * och därefter semesterknappen. En lampa tänds. Upprepa denna åtgärd för att avbryta semesterläget. Dessutom avbryts semesterläget om kyl- eller frysdörren öppnas.

Maximalt kylläge

I maximalt kylläge är kylskåpet inställt på kallast möjliga temperatur. Efter 10 timmar återgår kylskåpet automatiskt till tidigare inställning. Aktivera det maximala kylläget genom att trycka på knappen * och därefter på knappen för maximalt kylläge. En lampa tänds. Upprepa ovanstående åtgärder för att avbryta det maximala kylläget före automatisk återställning.

Snabbfrysläge

I snabbfrysläget är kylskåpet inställt på kallast möjliga temperatur. Efter 24 timmar återgår kylskåpet automatiskt till tidigare inställning. Aktivera snabbfrysläget genom att trycka på knappen * och därefter på knappen för snabbfrysläge. En lampa tänds. Upprepa ovanstående åtgärder för att avaktivera snabbfrysläget före automatisk återställning.

Registreringssignal

Registreringssignalen indikerar att en knapp trycktes in samt att kommandot har registrerats och åtgärdats. Avaktivera registreringssignalen genom att hålla knappen * intryckt i tre till fem sekunder. Tre korta signaler indikerar att kommandot har registrerats. Upprepa ovanstående för att på nytt koppla in registreringssignalen.

Dörrlarm

Dörrlarmet ljuder och en indikatorlampa börjar blinka om någon av dörrarna är öppen mer än tre minuter. Stäng dörrlarmet genom att trycka på knappen "Stäng larm", eller genom att stänga dörren. Koppla in dörrlarmet genom att trycka på knappen * och därefter hålla knappen för "Stäng larm" intryckt i tre till fem sekunder. Tre korta signaler indikerar att kommandot har registrerats. Upprepa ovanstående för att stänga dörrlarmet på obestämd tid.

Larm för hög temperatur

Larmet för hög temperatur ljuder och en indikatorlampa tänds om kyl- eller frystemperaturen är för hög under två timmar. En blinkande lampa indikerar vilken del av kylskåpet som har för hög temperatur. Stäng larmet genom att trycka på knappen "Stäng larm". Larmet stängs då kylskåpet har uppnätt korrekt temperatur.

Termistorlarm

Termistorlarmet ljuder och en indikatorlampoa blinkar i sekvens om kyl- eller frystermistorn inte arbetar korrekt. Stäng larmet genom att trycka på knappen "Stäng larm".

Om termistorlarmet ljuder, skall du genast kontakta auktoriserad servicepersonal. Om du trycker på knappen "Stäng larm", kontrollerar termistorkontrollen om problemet har åtgärdats. Larmet ljuder på nytt om termistorn fortfarande inte arbetar korrekt.

Temperaturlampor

Stäng av temperaturlamporna genom att trycka på knappen * och därefter på knappen "Släck lampor". Aktivera temperaturlamporna genom att trycka på någon av de fem översta knapparna.

Lampa för rengöring av kylarslinga

Lampan för rengöring av kylarslingan tänds var tredje månad för att påminna om att kylarslingan måste rengöras.

Lampan släcks automatiskt efter 72 timmar. Släck lampan före den automatiska återställningen genom att trycka på knappen "Stäng larm".

Denna kontrollista är avsedd för kundens privata bruk.

Kund Installatör

	Dörrarna ligger i linje med varandra (Efter det att matvaror har placerats i kylskåpet, skall kunden kontrollera dörrarna igen.)
	Dörrarna sluter tätt.
	Handtagen sitter stadigt på dörrarna.
	TouchmaticTM elektronisk modell och Ice 'N' WaterTM automatmodellOm dörrarna avlägsnades vid installationen: Ledningsanslutningen på övre gångjärnen har anslutits.
	Utplaning
	Kylskåpet står stadigt.
	Fotgallret är ordentligt monterat på kylskåpet.
	Ismaskin
	Vattentillförseln till kylskåpet är öppen.
	Det finns inget vattenläckage vid anslutningen mellan vattennätet och kylskå( Kunden skall kontrollera anslutningarna för vattenläckage efter 24 timmar.).
	Ismaskinens arm är inställd på isproduktion (Det kan ta upp till 24-48 timmar den första isskörden.).
	Produktlitteratur
	Ägarhandledningen har lästs igenom, bl a rörande följande information:• Kyl- och fryskontroller• Chiller FreshTM- systemet• Garden FreshTM- fack• Normala driftsljud

Anmärkningar

Kundens namnteckning

Installatörens

namnteckning

DatumInstallatörens ark

VAR FÖRSIKTIG

Undvik skada på utrustningen. Kontrollera att hyllorna är stadiga innan du placerar varor på dem.

Kylskåpshyllor

Modellerna är antingen försedda med glas- eller trådhyllor. Hyllorna kan justeras i höjdled för att passa till dina lagerbehov. Vissa modeller är försedda med Spillsaver™-hyllor. Dessa hyllor förhindrar att mindre spill sprider sig samt underlättar rengöringen.

VAR FÖRSIKTIG

Undvik skador på person eller utrustning. Hantera de härdade glashyllorna varsamt. Hyllorna kan brista om de utsätts för punkttryck, repor eller häftiga temperaturväxlingar.

• Avlägsna hyllorna genom att lyfta framkanten uppåt, lossa hakarna från metallspåret och därefter dra ut hyllan.
• Sätt tillbaka hyllorna genom att föra in hakarna i metallspåret och sänka ner framkanten.

Vissa modeller är dessutom försedda med EasyGlide™-hyllor, som är utdragbara för att lättare nå varor långt in.

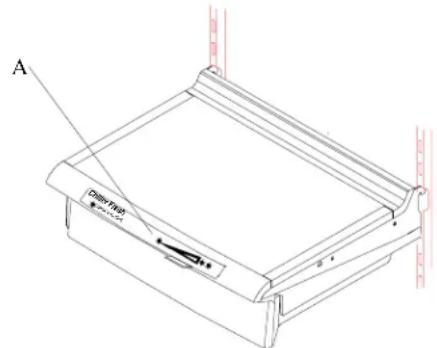

Chiller Fresh™ nollgradig deli-låda (vissa modeller)

Chiller Fresh™-systemen är försedda med en utdragslåda inuti ett fack. Luft kan cirkulera mellan lådan och fackets väggar. Detta system håller maten färsk längre och upp till 3° C kallare än i resten av kylen.

Kontrollerna för Chiller Fresh sitter under den främre hyllkanten. Med kontrollen kan du bestämma hur mycket luft som skall cirkulera runt lådan. För kontrollen till kallt för normal kyltemperatur och till kallast för kallare temperatur. Vid inställningen kallast kan iskristaller bildas på låda eller matvaror. Kall luft kan sänka temperaturen i kylen och leda till att kylskåpskontrollerna behöver justeras.

- Avlägsna lådan genom att lyfta den och dra ut. Avlägsna hyllan genom att lyfta framkanten, lossa hakarna från metallspåret och därefter dra ut hyllan.

- Sätt tillbaka hyllan genom att föra in hakarna i metallspåret och därefter sänka ner framkanten. Använd endast öppning 8 till 11. Sätt tillbaka lådan genom att föra in den. Kontrollera att luckan är placerad över luftintaget i sidoväggen.

Vissa modeller är försedda med Deli Fresh-låda. Deli Fresh-lådan möjliggör lagring utan kylfack. Se Chiller Fresh-systemet för instruktioner hur lådan lyfts ut.

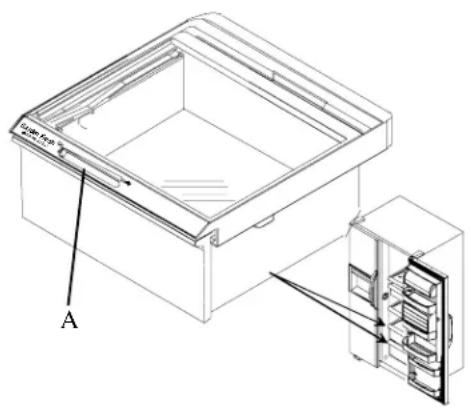

Garden Fresh™-fack

Garden Fresh-facken håller frukt och grönsaker färska längre. Förvara grönsakerna i tättslutande förpackningar. Tvätta inte varorna innan de placeras i grönsaksfacket. Alltför mycket fukt kan orsaka att produkten förstörs snabbare. Klä inte in grönsakslådorna med papper. Papperet binder fukt.

Garden Fresh-kontrollen är placerad under den främre hyllkanten. Med kontrollen kan du ställa in fukten i grönsaksfacket. För kontrollen till hög för produkter med blad, t ex sallad, spenat eller kål. För kontrollen till låg för produkter med endast ytterblad, t ex blomkål, majs eller tomater.

A. Kontroll för grönsaksfack
Garden Fresh-fack

Avlägsna Garden Fresh-facket genom att utföra nedanstående åtgärder:

Var försiktig

Undvik skador på person eller utrustning. Hantera de härdade glashyllorna varsamt. Hyllorna kan brista om de utsätts för punkttryck, repor eller häftiga temperaturväxlingar.

1. Avlägsna lådan genom att först dra den utåt och därefter lyfta framkanten uppåt.
2. Avlägsna hyllan genom att lyfta upp hyllans framkant samtidigt som du stöttar underifrån och därefter drar ut hyllan.
3. Sätt tillbaka lädan och hyllan genom att utföra steg 1-2 i omvänd ordning.

Mejerifack (vissa modeller)

Mejerifacket erbjuder praktisk förvaring av t ex smör, ost mm.

Mejerifacket kan ställas in så att det passar dina förvaringsbehov. Mejerifacket kan också avlägsnas vid rengöring med hjälp av följande åtgärder:

• Avlägsna locket till mejerifacket genom att öppna locket. Tryck locket inåt vid gångjärnstapparna och dra ut det. Avlägsna därefter mejerisektionen genom att lyfta uppåt och dra utåt.
• Sätt tillbaka mejerifacket genom att utföra dessa åtgärder i omvänd ordning.

Den temperaturkontrollerade Beverage Chiller™ håller dryckerna upp till 3° C kallare än resten av kylen. Genom en luftventil leds luft från frysen till Beverage Chiller. Luftventilen är placerad på kylskåpsdörrens insida.

Kontrollen för Beverage Chiller är placerad på kylens vänstra främre vägg. Med kontrollen kan du ställa in luftintaget till Beverage Chiller. Vrid kontrollen till kall* för normal kyltemperatur och till kallare* för kallare temperatur.

A. Kylens vänstra främre vägg B. Temperaturkontroll
Kontroll för Beverage Chiller

Beverage Chiller kan ställas in så att den passar dina förvaringsbehov. Beverage Chiller kan också avlägsnas vid rengöring genom att utföra följande åtgärder:

• Avlägsna Beverage Chiller genom att fatta tag i sidorna, lyfta uppåt och dra ut.
• Sätt tillbaka Beverage Chiller genom att föra in Beverage Chiller mellan de önskade hyllfalsarna i dörren och därefter trycka ner den på plats.

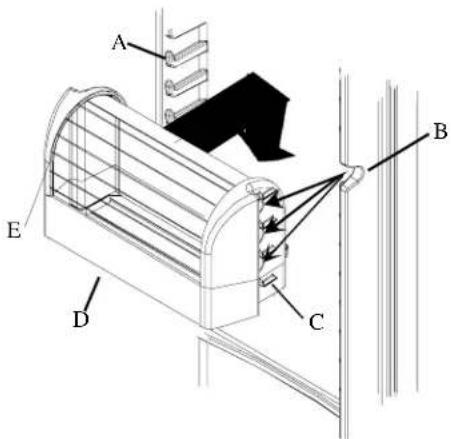

Viktigt:

För att Beverage Chiller skall fungera korrekt, måste ett av de 3 kalluftintagen ligga i nivå med hacket i högra dörrposten.

- När dörrspåret på Beverage Chiller rengörs, måste det smörjas med vaselin för att dörren skall fungera korrekt.

A. Hyllspår i dörrlisten
C. Fläns
D. Beverage Chiller
E. Dörrspår på Beverage Chiller

B. Hacket i dörrposten måste ligga i nivå med ett av kalluftintagen i Beverage Chiller

Beverage Chiller

Dörrskålar och dörrhyllor

Dörrskålarna kan justeras för att passa till dina förvaringsbehov.

• Avlägsna dörrskålarna genom att trycka skålen uppåt och dra ut.
• Sätt tillbaka dörrskålarna genom att föra in skålen mellan hyllfalsarna och trycka fast dörrskålen.

Stöd för höga förpackningar (vissa modeller)

Detta stöd gör att höga förpackningar står stadigt. Stödet passar till alla dörrskålar. Stödet för höga förpackningar kan ställas in i två olika höjder.

Installera stödet genom att sätta in det i hålen på båda sidorna av dörrskålens framkant.

• För höga förpackningar installeras stödet med knopparna riktade utåt.
• För lägre förpackningar installeras stödet med knopparna riktade inåt. Knopparna passar till hålen på insidan av skålens framkant.

A. Stöd för höga förpackningar

Montering av stöd för höga förpackningar

VAR FÖRSIKTIG

Undvik skada på utrustningen. Kontrollera att hyllorna är stadiga innan du placerar varor på dem.

Automatisk ismaskin (vissa modeller)

- Kontrollera att istråget sitter på plats och att ismaskinens arm befinner sig i det nedre läget.

• Efter det att frysen har nätt normal driftstemperatur, fylls ismaskinen med vatten och börjar arbeta. Vänta 24-48 timmar efter installationen före första isskörden. Ismaskinen kan under goda förhållanden framställa 7 till 9 isskördar under ett dygn.
• Efter det att iskuberna har bildats, tömmer ismaskinen ner dem i istråget. Under isproduktionen sänks och höjs armen på ismaskinen. När ishinken är full, slår armen av ismaskinen. Kasta de 3 första skördarna efter det att kylskåpet har anslutits till vattennätet samt om ismaskinen inte har använts under längre tid.
• Avbryt isproduktionen genom att höja upp armen på ismaskinen. Ett tydligt klick hörs när den när avstängningsläget. Armen förblir i detta läge tills den trycks ned på nytt.

VAR FÖRSIKTIG

Undvik skador på ismaskinen genom att iaktta följande:

• Tvinga inte ismaskinens arm uppåt eller neråt.
• Placera eller förvara ingenting inuti ishinken.

Stor-Mor®-systemet

Korgarna kan dras ut så att du lätt kan nå varor längst in. Gallerhyllorna (vissa modeller) kan placeras så att de passar dina förvaringsbehov.

• Avlägsna korgarna genom att dra ut och lyfta bort dem. Sätt tillbaka korgarna genom att placera dem på sidofalsarna och föra dem åt höger och bakåt tills den runda knappen befinner sig bakom falsens stoppanordning.
• Avlägsna hyllorna genom att lyfta upp hyllans högra sida ur klämmorna och dra ut den ur fästhålen på vänstra sidan. Sätt tillbaka hyllan genom att utföra dessa åtgärder i omvänd ordning.

A. Gallerhyllor B. Korgar
Fryskorgar och fryshyllor

Ice 'N' Water™-automat (vissa modeller)

VAR FÖRSIKTIG

Undvik skada på person eller utrustning genom att iaktta följande instruktioner:

• Använd inte automaten när frysdörren är öppen.
• Stick inte in fingrar, händer eller något främmande föremål i automatens öppning.
• Bryt inte loss is med hjälp av vassa föremål.

Användning av vattenautomat

Efter det att automatarmen har tryckts in första gången, tar det cirka 1 minut innan vattnet börjar flöda sedan kylskåpet har anslutits till vattennätet. Häll ut de första 10 till 14 behållarna med vatten efter det att kylskåpet har anslutits till vattennätet, samt efter längre driftsuppehåll.

• Fyll ett glas eller en kopp med vatten genom att trycka det mot vattenautomatens arm.
• Vattenflödet avbryts genom att dra tillbaka glaset från armen. En liten mängd vatten kan fortsätta att rinna. Spillhyllan är inte försedd med avlopp. Stora spill måste torkas bort.

Användning av isautomat

VAR FÖRSIKTIG

Undvik skada på utrustningen. Töm inte ut is direkt i tunna glas, tunt porslin eller skör kristall.

- Välj mellan iskuber eller krossad is genom att flytta spaken på automatpanelen. Fyll ett glas eller en kopp med is genom att trycka det mot isautomatens arm.

Viktigt:

Håll glaset eller koppen direkt under isrännan, så högt upp som möjligt, för att minska risken för att den krossade isen stänker åt sidorna.

- Avbryt isflödet genom att dra tillbaka glaset från armen. En liten mängd is kan fortsätta att falla ner. Ta inte bort behållaren innan isen har upphört att falla ner.

Vid kontinuerlig istömning, är tömningsmotorn inställd att stanna efter 3 till 5 minuter. Motorn återställs efter 3 minuter varefter tömningen kan fortsätta.

En viss fördröjning kan uppstå när man växlar mellan iskuber och krossad is. Den krossade isen kan variera i storlek och form. "Snö" kan bildas på dörren och i isrännan, om man tömmer iskross ett flertal gånger. Låt "snön" avdunsta och torka torrt.

Automaten kan endast arbeta med iskuber med korrekt storlek och halvmånform. Töm inte ner inköpt is eller is med andra former i ishinken.

Avlägsna istråget

• Avlägsna istråget genom att lyfta upp och föra ut det.
• Sätt tillbaka istråget genom att föra in det tills träget klickar fast. Om ishinken inte har klickat fast, kan istömningen inte utföras korrekt. Om frysdörren inte går att stänga, är ishinken inte korrekt placerad.

Automatlampa

En automatlampa tänds när is eller vatten töms ut.

- Lampan kan tändas eller släckas med en omkopplare som är placerad under automaten till vänster om isautomatens arm.

A. Omkopplare för automatlampa
Placering av omkopplaren för automatlampa

Smak och lukt

Minska problemen med smak och lukt genom att iaktta följande:

• Förpacka matvarorna i tättslutande behållare eller fuktäta påsar.
• Kontakta ett lokalt företag för vattenbehandling, om problemen fortsätter.
• Om kylskåpet är försett med ett externt vattenfilter, skall filterpatronen bytas. Se Installation och drift av vattenfiltersystem för åtgärder vid byte av filter.

Vård och rengöring

WARNING

Elektrisk ström kan orsaka allvarlig personskada eller dödsfall. Koppla bort strömmen före rengöring. Anslut på nytt efter rengöringen.

VAR FÖRSIKTIG

Undvik skada på person eller utrustning. Läs och följ anvisningarna från tillverkaren av rengöringsmedlet.

Allmänt

1. Tvätta ytorna med en blandning varmvatten och natriumbikarbonat. Rengör ytorna med en mjuk trasa.

2. Skölj ytorna med varmvatten. Torka ytorna med en mjuk och ren trasa.

3. Använd inte följande:

4. rengöringsmedel med slipverkan, ammoniak, klorblekning etc.
5. koncentrerade rengöringsmedel eller lösningsmedel
6. skurkuddar av metall Det ovanstående kan repa, missfärga eller orsaka sprickbildning på ytan.
7. Rengör inte hink, hyllor mm i en diskmaskin.

Eliminering av lukt

1. Ta ut alla matvaror och koppla bort strömmen till kylskåpet.
2. Rengör alla ytor inuti kylskåpet, inklusive tak, golv och väggar, i enlighet med rengöringsinstruktionerna under "Allmänt". Var extra noga med hörn, springor och räfflor. Rengör också alla utdragslådor, hyllor och tätningslister.
3. Anslut strömmen till kylskåpet och sätt tillbaka matvarorna. Tvätta och torka alla flaskor, behållare och burkar. Förpacka matvarorna i tättslutande behållare för att undvika ytterligare lukter. Kontrollera efter 24 timmar att lukten har försvunnit.

Fortsätt med följande åtgärder om lukten inte har försvunnit.

1. Upprepa steg 1-2.
2. Placera Garden Fresh-facken på översta hyllan i kylen. Klä in kyl och frys, inklusive dörrar, med hopskrynklat svartvitt tidningspapper.
3. Sprid ut kolbriketter över tidningspapperet.
4. Stäng dörrarna och låt det verka i 24-48 timmar.
5. Ta bort kolbriketterna och tidningspapperet.
6. Upprepa steg 2-3.

Kontakta konsumentavdelningen, om lukten fortfarande finns kvar. Se avsnittet Modellidentifikationför telefonnummer.

Gummering

1. Avlägsna klisterrester genom att för hand gnugga in tandkräm i klistret tills det lossnar.
2. Skölj ytan med varmt vatten. Torka ytan med en mjuk och ren trasa.

Dörrarnas tätningslister

1. Se till att listerna alltid är rena. Rengör tätningslisterna var tredje månad i enlighet med rengöringsinstruktionerna under "Allmänt".

2. Täck listerna med ett tunt lager vaselin för att hålla dem mjuka.

Kylarslingor

För att kylskåpet skall kunna arbeta med full effekt måste kylarslingan rengöras var tredje månad. Om damm eller ludd ansamlas kan detta leda till

• minskad kylförmåga
• ökad energiförbrukning

• i extrema fall kan för tidigt kompressorshaveri uppstå

• Ta bort fotgallret genom att gripa tag i ändarna och dra utåt.

• Rengör utsidan av kylarslingan med ett dammsugarmunstycke.

• Sätt tillbaka fotgallret genom att placera klämmorna i hålen och trycka fast.

VAR FÖRSIKTIG

Undvik skada på utrustningen genom att skydda korkmatta eller annan golvbeläggning med kartong, mattor eller annat skyddsmaterial.

1. Dra ut kylskåpet från väggen. Rengör kylarfläktens utblåsningsgaller på kylskåpets baksida med en dammsugarborste.

Glashyllor

VAR FÖRSIKTIG

Undvik skador på person eller utrustning. Hantera de härdade glashyllorna varsamt. Hyllorna kan brista om de utsätts för punkttryck, repor eller häftiga temperaturväxlingar.

Ta bort glashyllorna genom att lyfta upp framkanten, lossa hakarna från metallspåret och dra utåt. Placera dem på handdukar. Låt hyllan anpassa sig till rumstemperatur före rengöring.

Rengör springor på följande sätt:

1. Blanda ut ett milt rengöringsmedel med vatten och borsta in lösningen i springorna med hjälp av en plasttagelborste. Låt lösningen verka i 5 minuter.
2. Spruta in varmt vatten i springorna med hjälp av diskhons duschstril.
3. Torka hyllan noga och sätt tillbaka hyllan genom att föra in hakarna i metallspåret och sänka ner framkanten.

Glödlampor

WARNING

Elektrisk ström kan orsaka allvarlig skada eller dödsfall. Koppla bort strömmen före byte av glödlampa. Anslut på nytt efter bytet.

VAR FÖRSIKTIG

Undvik skada på person eller utrustning. lakttag följande regler:

• Låt glödlampan svalna.
• Använd handskar då du byter glödlampa.

Övre kylen, samt frysen på modeller utan automat

• Ta bort lampkåpan genom att skruva bort 6 mm sexkantsskruvarna. Läs på lamphållaren för wattförbrukning vid byte av glödlampa.
• Sätt tillbaka lampkåpan genom att skruva i 6 mm sexkantsskruvarna.

A. Glödlampa B. Lampkåpa C. Skruvar

Byte av glödlampa i övre kylen

Nedre kylen (vissa modeller)

• Ta bort lampkåpan genom att skruva bort skruvarna. Se lamphållaren för wattförbrukning vid byte av glödlampa.
• Sätt tillbaka lampkåpan genom att placera kåpan över glödlampan. Sätt in och dra åt skruvarna.

A. Glödlampa B. Lampkåpa C. Skruv

Byte av glödlampa i nedre kylen

Frysen

1. Ta bort ishinken genom att lyfta upp hinken och föra ut den.
2. Avlägsna lampkåpan genom att skruva bort skruvarna. Läs på lamphållaren för wattförbrukning vid byte av glödlampa.
3. Sätt tillbaka lampkåpan genom att hålla kåpan på plats över glödlampan. Sätt in och dra åt skruvarna.
4. Sätt tillbaka ishinken genom att föra in hinken tills den klickar fast.

Byte av glödlampa i frysen

Ice 'N' Water-automat (vissa modeller)

Glödlampan är placerad mellan automatstängerna.

• Skruva loss glödlampan. Ersätt den med en 6 W, 250 V glödlampa.
• Sätt in och skruva fast glödlampan.

Byte av glödlampa i automaten

Det här nya kylskåpet kanske ersätter ett annat mindre och inte lika effektivt kylskåp med annan utformning. Dagens kylskåp är utrustade med nya tekniska finesser och de är mera energisnåla. Därför kan det hända att det hörs nya, främmande ljud från dem. Dessa ljud är normala och kommer snart att bli välkända. Dessa ljud innebär också att kylskåpet fungerar som det ska.

1. Fryskontrollen - Klickar till när den startar och stänger kompressorn.
2. Frysfläkten - Luft blåser och susar.
3. Det slutna systemet (förångare och värmeväxlare) - Kylvätskan gurglar, kluckar eller låter som kokande vatten.
4. Avfrostningselement - Fräser, väser eller kluckar.
5. Kylarfläkt - Luft blåser och susar.
6. Kompressor - Har ett högfrekvent hummande eller pulserande ljud.
7. Iskuber från ismaskinen (vissa modeller) - Faller ner i hinken.
8. Avfrostningselement - Fräser, väser eller kluckar. Isframmatare (modeller med Ice 'N' Water™-automat) hummar när inmataren rör om isen under tömningen. Isframmataren sitter i frysdörren (ej i bild).
   Ismaskinens anslutning till vattenventilen (vissa modeller) surrar när ismaskinen fylls med vatten. Detta inträffar oavsett om kylskåpet är anslutet till vattennätet eller inte. För ismaskinens arm till avstängt läge om kylskåpet inte är anslutet till vattennätet, för att stänga av ljudet. Uppkopplingen för vattenventilen sitter i nedre vänstra hörnet på kylskåpets baksida. (ej i bild) Skumgummiisoleringen är mycket energisnål och har utomordentliga isolerande egenskaper. Skumgummiisoleringen är dock inte lika ljudabsorberande som den tidigare använda isoleringen av fiberglass. (Ej i bild)

• Kontrollera att fryskontrollen är påslagen.
• Kontrollera att kylskåpet är anslutet till elnätet.
• Kontrollera säkring och överspänningsskydd. Anslut annan utrustning till vägguttaget.
• Vänta i 40 minuter för att kontrollera om kylskåpet startar på nytt. Om fryskontrollen är påslagen och ljusen fungerar, samtidigt som de två fläktarna och kompressorn inte arbetar, kan detta innebära att kylskåpet befinner sig i en avfrostningscykel.

Kylskåpet fungerar fortfarande inte.

- Koppla ur kylskåpet från nätanslutningen. För över maten till en annan enhet eller placera torris i fryssektionen för att bevara maten. Garantin täcker inte förstörd mat. Kontrollera garantin för speciell ersättning.

- Ring din leverantör för en auktoriserad Amana-tekniker.

Maten verkar vara för varm.

- Se ovanstående avsnitt.

- Vänta tillräckligt lång tid, så att varm mat kan nå kyl- och frystemperaturerna.

- Kontrollera att dörrens tätningslist sluter tätt.

- Rengör kylarslingan.

- Justera kyl- och fryskontrollerna.

- Kontrollera att det bakre luftgallret inte är blockerat. Det bakre luftgallret sitter bakom Garden Fresh-facket.

Chiller Fresh™-systemet är för varmt.

• För kontrollen till en kallare inställning.
• Ställ in fryskontrollen till en kallare inställning.

Maten är för kall.

• Rengör kylarslingan.
- Justera kylkontrollen.

- Ställ in fryskontrollen till en varmare inställning. Vänta några timmar medan temperaturen anpassas.

- Ett av de 3 kalluftintagen i Beverage Chiller ligger inte i linje med hacket i den högra dörrposten.

Kylskåpet arbetar för ofta.

• Detta kan vara normalt för att hålla en jämn temperatur.
• Dörrarna kan ha öppnats för ofta eller varit öppna under en längre tid.
• Vänta tillräckligt lång tid, så att varm mat kan nå kyl- och frystemperaturerna.

- Rengör kylarslingan.

- Kontrollera att dörrarnas tätningslister sluter tätt.

Det bildas droppar på kylskåpets insida.

• Detta är normalt vid hög fuktighet eller om dörrarna har varit öppna under en längre tid.
• Kontrollera att dörrarnas tätningslister sluter tätt.

Det bildas droppar på kylskåpets utsida.

- Kontrollera att dörrarnas tätningslister sluter tätt.

Problem att stänga Garden Fresh™-facket eller Chiller Fresh™-systemet.

- Kontrollera om en matförpackning förhindrar att en utdragsläda inte kan skjutas in ordentligt.

- Kontrollera att utdragslådorna är korrekt placerade.

- Rengör lädfalsarna med varmt tvålvatten. Skölj och torka noga.

- Täck lädfalsarna med ett tunt lager vaselin.

- Kontrollera att kylskåpet står plant.

Kylskåpet luktar.

- Läs anvisningarna under "Eliminering av lukt" i avsnittet "Vård och rengöring".

Kylskåpet eller ismaskinen ger ifrån sig okända ljud eller förefaller att arbeta för högljutt.

- Det kan vara normalt. Se "Normala driftsljud".

Ismaskinen producerar inte is.

- Kontrollera att armen på ismaskinen befinner sig i det nedre läget.

- Kontrollera att vattentillförseln när vattenventilen.

- Kontrollera att ismaskinens kabelnät är fullständigt infört i de korrekta hålen.

- Se efter om det finns veck på kopparrör eller plastslang. Räta ut vecken eller byt rör/slang.

- Kontrollera de elektriska anslutningarna till vattenventilens slinga och anslutningsblocket på kylskåpet.

- Kontrollera att frysen arbetar med korrekt temperatur.

Iskuberna luktar.

- Läs anvisningarna under "Eliminering av lukt" i avsnittet "Vård och rengöring".

- Kasta isen och rengör istråget eller brickorna oftare. Iskuberna är porösa och kan lätt absorbera dofter.

Iskuberna fryser samman eller "krymper".

- Töm ishinken eller brickorna oftare. Iskuberna kan frysa ihop eller krympa, om isen inte skördas regelbundet.

Is bildas på slangen för vattentillförsel till ismaskinen.

- Kontrollera vattentrycket. Lågt vattentryck gör att ventilen kan läcka. Självborrande ventil kan orsaka lågt vattentryck. Amana rekommenderar att kylskåpet ansluts till vattennätet med ett kopparrör. Använd inte en självborrande ventil. Amana är inte ansvarig för skador på utrustningen som orsakas av felaktig installation eller anslutning till vattennätet.

Detta kylskåp är ett av de mest energisnåla kylskåpen på marknaden. Du kan minska energiförbrukningen ytterligare genom att iaktta följande:

• Kylskåpet skall användas i normal rumstemperatur mellan 13° och 43° C, på avständ från värmekällor eller direkt solljus.
• Ställ inte in kyl-, frys- och Chiller Fresh™-kontrollerna kallare än nödvändigt.
• Se till att frysen alltid är full.
• Håll dörrarnas tätningslister rena och elastiska. Byt ut slitna tätningslister.
  • Håll kylarslingorna rena.

Utför följande åtgärder vid kortare bortovaro:

1. Ta bort färskvaror. Garantin täcker inte förstörd mat. Kontrollera garantin för speciell ersättning.
2. Om en ismaskin har installerats, måste armen på ismaskinen föras upp till avständt läge.

Utför följande åtgärder vid längre bortovaro:

1. Ta ut maten ur kyl och frys.
2. Koppla bort kylskåpet från elnätet.
3. Rengör kylskåpet och dörrarnas tätningslister enligt anvisningarna under "Allmänt" i avsnittet "Vård och rengöring".
4. Ställ upp dörrarna, så att luften kan cirkulera fritt.
5. Om en ismaskin har installerats, skall vattentillförseln stängas av och armen på ismaskinen föras upp till avstängt läge.

Gode råd angående energi 154

Gode ferieråd.... 154

Anerkend dette tegn

Serienummer eller S/N: ____

Kjøpedato:

Behold en kopi av kvitteringen for fremtidige henvisninger.

Service

Behold en kopi av kvitteringen for fremtidige

garantiperioden. Ta kontakt med leverandøren av

- Se avsnittene ovenfor.
