18038 - Broyeur de compost Grouw - Gratis bruksanvisning och manual

Märke	Grouw
Modell	18038
Typ	Trädgårdskross med uppsamlingskärl
Strömförsörjning	230-240 V ~ 50 Hz
Nominell effekt	2 500 W
Tomgångsvarvtal	4 050 varv/min
Max gren diameter	40 mm
Uppsamlingskärl volym	50 liter
Ljudtryck (LpA)	95,7 dB(A) (osäkerhet 3 dB)
Ljudeffekt (LWA)	111 dB(A) (osäkerhet 3 dB)
Skyddsklass	II (dubbelisolerad)
Säkerhetsanordning	Elsäkerhetsbrytare, automatisk avstängning vid överbelastning eller blockering (5 sekunder)
Återställningsknapp	Ja, efter utlöst skydd
Spärrknapp	Ja, låser påfyllningstratten
Knivar	Vändbara (2 sidor) och utbytbara
Rengöring	Hård plastborste, skölj inte med vatten
Underhåll	Kontroll och byte av knivar vid behov, förvara torrt
Montering	Montering av hjul, ram, påfyllningstratt och uppsamlingskärl
Vikt	Cirka 25 kg (uppskattning)
Mått (L x B x H)	Cirka 60 x 50 x 90 cm (uppskattning)

Vanliga frågor - 18038 Grouw

Vilken är den maximala diametern på grenar som kan krossas?

Trädgårdskrossen kan krossa grenar med en diameter upp till 40 mm.

Vad är kapaciteten på uppsamlingskärlet?

Uppsamlingskärlet har en kapacitet på 50 liter.

Hur startar jag trädgårdskrossen efter en överbelastning?

Tryck på återställningsknappen (9) och sedan på Start/Stopp-knappen (8) efter att du har eliminerat orsaken till blockeringen och låtit motorn svalna.

Kan jag rengöra trädgårdskrossen med vatten?

Nej, skölj aldrig trädgårdskrossen med vatten. Använd en hård plastborste för att ta bort rester och torka av höljet med en fuktig trasa.

Hur byter jag knivar?

Koppla bort apparaten, sätt i en skruvmejsel i spåret på knivhållaren för att låsa den, lossa sexkantsskruvarna med en insexnyckel, vänd sedan knivarna 180° eller byt ut dem mot nya.

Vilken skyddsutrustning ska jag bära?

Använd alltid skyddsglasögon, hörselskydd och handskar.

Vad gör jag om trädgårdskrossen inte startar?

Kontrollera att påfyllningstratten är ordentligt fastsatt (spärrknappen är aktiverad) och att uppsamlingskärlet är på plats. Tryck på återställningsknappen vid behov.

Kan trädgårdskrossen krossa frukt eller grönsaker?

Nej, apparaten är endast avsedd för trädgårdsavfall (grenar, häckar). Krossa inte frukt, grönsaker, metall, sten eller glas.

Var hittar jag reservdelar?

På webbplatsen www.schou.com eller hos tillverkaren. Ange modellnummer 18038.

Hur förvarar jag trädgårdskrossen?

Förvara den på en torr och frostfri plats efter rengöring.

BRUKSANVISNING 18038 Grouw

SE: Läs bruksanvisningen före användning!

SE: Använd hörselskydd!

SE: Använd ögonskydd!

SE: Använd munskydd!

SE: Använd arbetshandskar!

SE: Använd lämpliga skor!

SE: Denna produkt är dubbelisolerad och tillhör skyddsklass II.

Knivene er slipt på begge sider slik at de kan snus när de blir slitt.

Modellnummeret står på fremsiden av denne bruksanvisningen og på produktets typeskilt.

Når det gjelder:

För att du ska få så stor glädje som möjligt av din nya kompostkvarn rekommenderar vi att du läser denna bruksanvisning innan du börjar använda apparaten. Vi rekommenderar dessutom att du sparar bruksanvisningen ifall du behöver läsa informationen om de olika funktionerna igen.

Teknisk information

Spänning/frekvens: 230-240 V \~ 50 Hz

Effekt: 2500 W

Hastighet: 4 050 v/min

Max. grentjocklek: 40 mm

Uppsamlarens volym: 50 liter

Ljudtryck, L_A : 95,7 dB(A), K _A : 3 dB(A)

Ljudeff ekt, I_WA : 111 dB(A), K NA: 3 dB(A)

Utrustad med elektrisk säkerhetskontakt

Rengöringsvänlig tack vare öppning med lucka

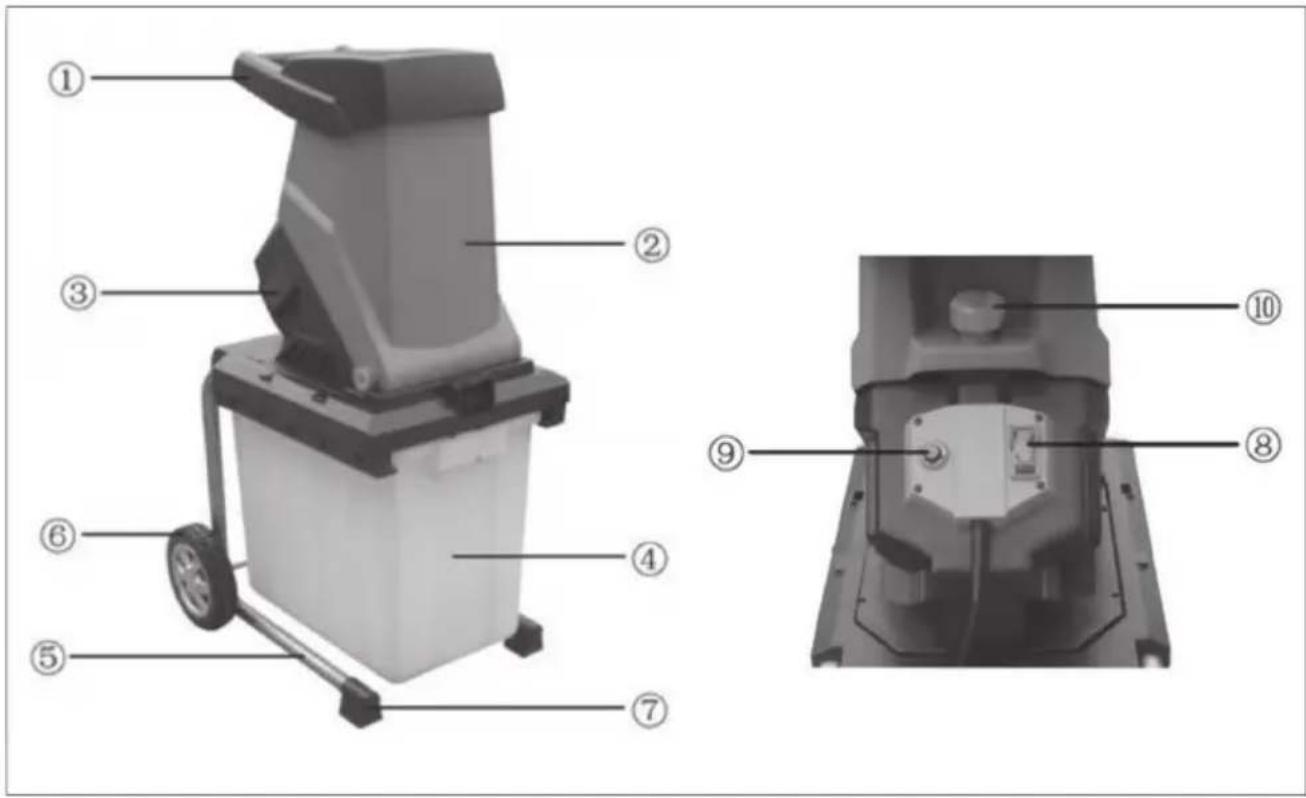

Kompostkvarnens delar

I. Matningstratt

1. Hölje

2. Motorhölje

3. Uppsamlare

4. Stativ

5. Hjul

6. Fötter

7. Strömbrytare

8. Nollställningsknapp

9. Stjärnvred

Särskilda säkerhetsföreskrifter

Använd alltid skyddsglasögon, hörselskydd och handskar när du använder kompostkvarnen.

För aldrig in händer, fötter eller verktyg i matningstratten, inmatningsröret eller utkastarröret och försök aldrig att titta in i öppningarna medan kompostkvarnen är igång.

Dra alltid ur stickkontakten innan du gör justeringar på kompostkvarnen och innan du för händer, fötter eller annat i närheten av kompostkvarnens rörliga delar.

Rikta aldrig utkastarröret mot människor, djur, bilar eller byggnader.

Använd aldrig kompostkvarnen på ett lutande eller hårt, halt underlag eftersom vibrationerna kan få kompostkvarnen att röra sig.

Använd aldrig redskap av metall för att föra in grenar och kvistar i kompostkvarnen. Använd endast den medföljande nedmataren.

Placera aldrig verktyg eller några andra föremål på kompostkvarnen.

Kompostkvarnen är endast avsedd för att mala trädgårdsavfall som klipp från häckar och buskar som har en grentjocklek som är mindre än 40 mm. Om rötter ska malas måste jorden först skakas av eftersom knivarna annars kan skadas. Se upp så att det inte kommer in främmande föremål av t.ex. metall, stål eller glas i kompostkvarnen när du trycker ner trädgårdsavfall i den.

Använd inte kompostkvarnen för att mala frukt och grönsaker.

Kompostkvarnen får inte användas i regnväder och utsätt den inte för vatten eller fukt.

Observera! Knivarna fortsätter att rotera under cirka 5 sekunder efter det att kompostkvarnen stängts av.

Montering

Vänd kompostkvarnen så att den står med botten upp.

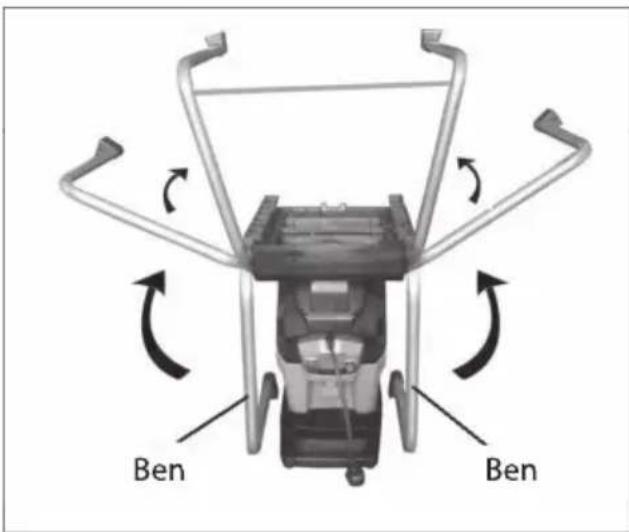

Fäll upp stativets (5) två ben uppåt.

För in hjulaxeln genom de förborrade hålen i stativet.

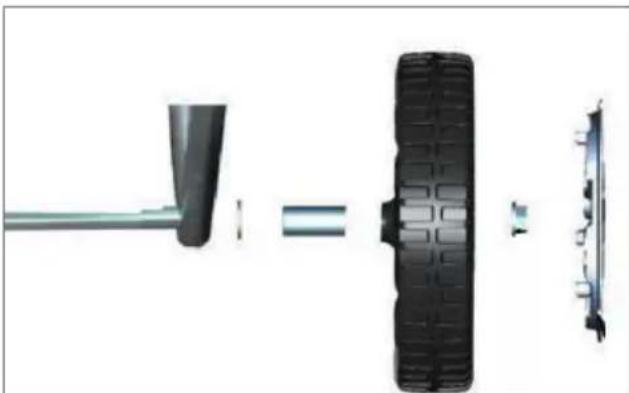

Montera hjulen (6) genom att montera en bricka, en bussning, ett hjul, en mutter och en hjulkapsel på vardera sida av axeln.

Dra inte åt muttern så hårt att hjulen inte kan rotera fritt.

Vänd kompostkvarnen så att den står på hjulen (6) och fötterna (7).

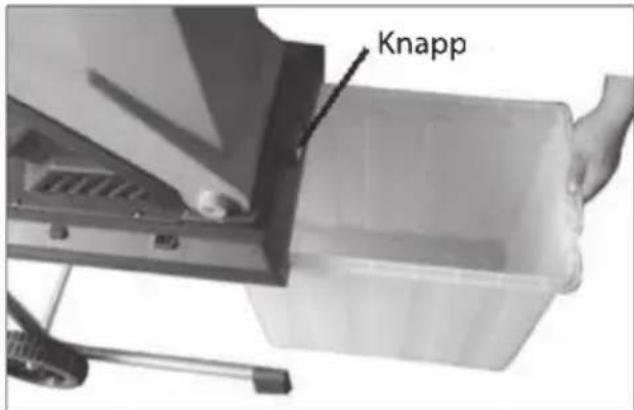

Lyft upp knappen och skjut in uppsamlaren (4) i spären på undersidan av kompostkvarnen.

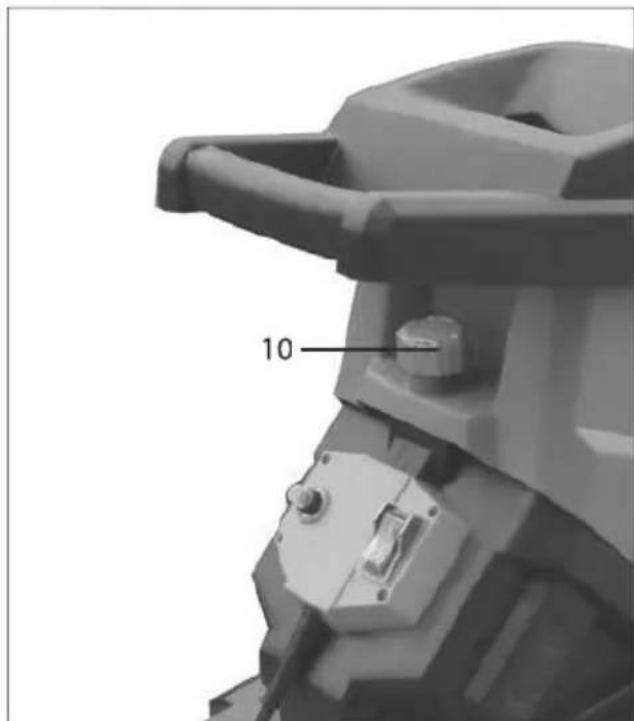

Spänn fast matningstratten (1) med stjärnvredet (10).

Stjärnvredet påverkar en intern kontakt så att kompostkvarnen inte kan starta om stjärnvredet inte skruvas åt helt.

Försök inte att använda kompostkvarnen utan att matningstratten är korrekt monterad och fastspänd!

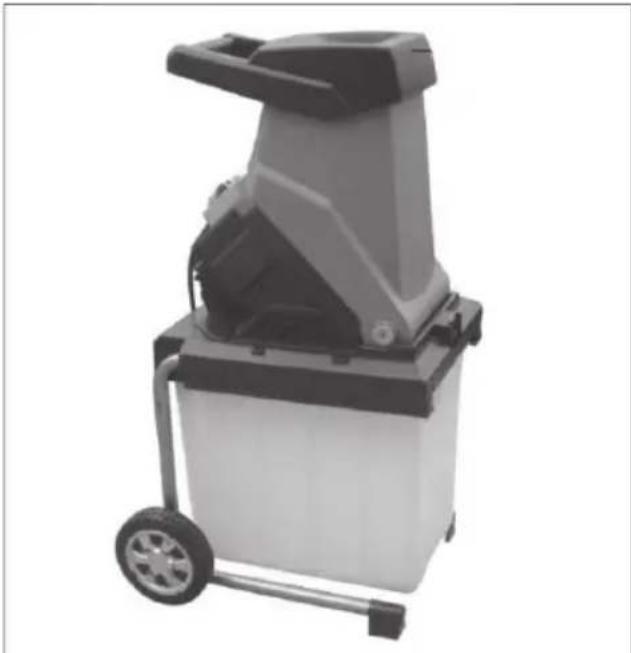

Användning

Se till att uppsamlaren (4) är korrekt monterad så att det malda trädgårdsavfallet samlas. Som alternativ kan du ställa kompostkvarnen på en presenning som det malda materialet kan rinna ut på.

Kontrollera att matningstratten (1) och inmatningsröret är tomt.

Anslut kompostkvarnen till ett vägguttag via en förlängningssladd som är avsedd för utomhusbruk.

Starta kompostkvarnen med strömbrytaren (8) och låt motorn varva upp till sitt maximala varvtal.

Observera! Om kompostkvarnen inte kan startas med strömbrytaren kan du trycka på nollställningsknappen och därefter trycka på strömbrytaren igen.

Mata ner trädgårdsavfallet i matningstratten och låt knivarna dra ner det i inmatningsröret efter hand som trädgårdsavfallet mals.

Det malda trädgårdsavfallet matas ut genom utkastarröret.

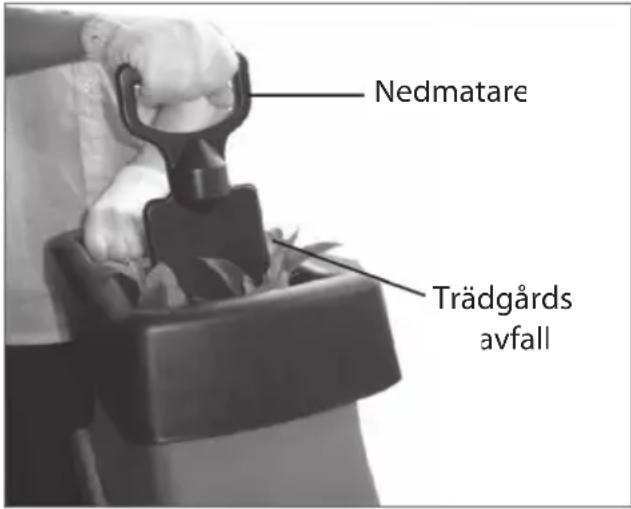

Om trädgårdsavfallet är luftigt, exempelvis klipp från häcken, eller mindre grenar med mycket löv, kan du du använda nedmataren för att mata ner trädgårdsavfallet i

matningstratten.

Låt kompostkvarnen arbeta sig igenom trädgårdsavfallet innan du fyller på mer i matningstratten.

Kompostkvarnen har en inbyggd säkring, som automatiskt bryter strömmen till motorn, om kompostkvarnen överbelastas, eller om knivarna blockeras under 5 sekunder.

Om det händer ska du stänga av strömmen och dra ut kontakten ur vägguttaget. Lossa säkerhetsgreppet och ta av matningstratten för att avlägsna det som stoppat. Låt motorn svalna i ett par minuter.

Tryck på nollställningsknappen (9) och tryck därefter på strömbrytaren för att starta kompostkvarnen igen.

Rengöring och underhåll

Koppla ifrån kompostkvarnen från vägguttaget.

Rengör kompostkvarnen direkt efter varje användning. Kompostkvarnen får inte spolas av eller på annat sätt rengöras med vatten både invändigt och utvändigt.

Lossa handskruven (10). Fäll ner matningstratten och borsta av växtligheter från knivar och knivhållare med en styv borste. Se upp så att du inte kommer i kontakt med knivarna eftersom de är mycket vdSSd.

Avlägsna växtrester från utkastarröret.

Ta bort eventuell smuts från motorns ventilationsöppningar.

Torka av kompostkvarnens hölje med en väl urvriden trasa.

Förvara kompostkvarnen torrt och frostfritt.

Byte av knivar.

Knivarna är slipade på båda sidor så att de kan vändas när de blir slitna.

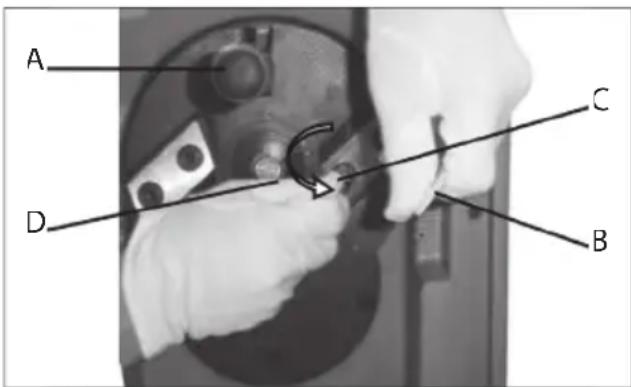

Sätt en skruvmejsel (A) i urtaget på knivhållaren så att den inte kan rotera.

Använd en insexnyckel (B) för att lossa insexskruvarna (C) som håller fast knivarna.

Lyft försiktigt av knivarna (D) och vrid dem i 180 grader. Skruva fast knivarna ordentligt igen.

Om knivarna redan har vänts en gång måste de slipas av en tackman eller bytas ut mot nya knivar med samma specifi kationer som de ursprungliga.

Det är mycket viktigt att knivarna är i perfekt balans eftersom det annars kan uppstä vibrationer som kan skada kompostkvarnen!

Servicecenter

OBS! Produktens modellnummer ska alltid uppges vid kontakt med återförsäljaren.

Modellnumret fi nns på framsidan i denna bruksanvisning och på produktens märkplåt.

När det gäller:

• Reklamationer
• Reservdelar
• Returvaror
• Garantivaror
• www.schou.com

Miljöinformation

Elektriska och elektroniska produkter (EEE) innehåller material, komponenter och ämnen som kan vara farliga och skadliga för människors hälsa och för miljön om avfallet av elektriska och elektroniska produkter (WEEE) inte bortskaff as korrekt. Produkter som är markerade med nedanstående överkryssade sophink är elektriska och elektroniska produkter. Den överkryssade sophinken symboliserar att avfall av elektriska och elektroniska produkter inte får bortskaff as tillsammans med osorterat hushållsavfall, utan de ska samlas in separat.

Tillverkad i Folkrepubliken Kina (PRC)

Tillverkare:

Schou Company A/S

Nordager 31

DK-6000 Kolding

Alla rättigheter förbehålles. Innehållet i denna bruksanvisning får inte på några villkor, varken i sin helhet eller delvis, återges med hjälp av elektroniska eller mekaniska hjälpmedel, t.ex. genom fotokopiering eller fotografering, ej heller översättas eller sparas i ett informationslaqrings- och informationshämtningssystem, utan skriftligt medgivande från Schou Company A/S.

EG-försäkran om överensstämmelse

Tillverkare: Schou Company A/S, Nordager 31, 6000 Kolding, Danmark, förklarar härmed att

Ar tillverkad i överensstämmelse med öljande standarder:

EN60335-1:2012/A11:2014

EN50434:2014

EN62233:2008

EN55014-1:2006/A2:2011

EN55014-2:2015

EN61000-3-2:2014

EN61000-3-11:2000

enligt bestämmelserna i direktiven:

2014/30/EU EMC

2011/65/EU RoHS

1907/2006 REACH

2006/42/EG Maskindirektivet

2000/14/EG

ned tillägg Bullerdirektivet
