Produkttyp	OLED-TV
Modell	OLED65W7V
Märke	LG
Skärmstorlek	65 tum (164 cm)
Bildskärmsteknik	OLED (Organic Light Emitting Diode)
Upplösning	3840 x 2160 (4K UHD)
Mått med stativ	1446 x 888 x 263 mm
Mått utan stativ	1446 x 822 x 4,66 mm (tapetdesign)
Vikt med stativ	25,4 kg
Vikt utan stativ	22,9 kg
Strömförsörjning	AC 100-240V, 50/60 Hz
Strömförbrukning (typisk)	230 W
Strömförbrukning i standby	< 0,5 W
Smart TV-plattform	webOS 3.5
HDR-stöd	Dolby Vision, HDR10, HLG
Ljudutgång	40 W (2.2 kanaler) med Dolby Atmos
Anslutningar	4x HDMI, 3x USB, LAN, Wi-Fi, Bluetooth
Underhåll och rengöring	Rengör skärmen med en mjuk mikrofiberduk; undvik vätskor och slipande rengöringsmedel.

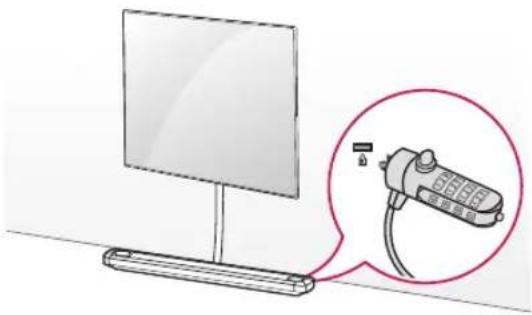

Säkerhetsfunktioner	Ventilationshål; blockera inte; stöldskydd Kensington-lås; väggfäste klassat för vikt.
Reservdelar och reparerbarhet	Kontakta LG service; modellspecifika delar finns; fjärrkontroll och strömkabel ingår.
Allmän information	Släppår: 2017; 10-bitars panel; stöder 120 Hz uppdateringsfrekvens.

Vanliga frågor - OLED65W7V LG

Vad är skärmstorleken på LG OLED65W7V?

LG OLED65W7V har en 65-tums (164 cm) OLED-skärm.

Stöder LG OLED65W7V Dolby Vision?

Ja, den stöder Dolby Vision, HDR10 och HLG.

Hur tunn är LG OLED65W7V?

Panelens tjocklek är endast 4,66 mm, vilket ger en tapetliknande design.

Vilken smart plattform använder TV:n?

Den körs på webOS 3.5 med tillgång till streaming-appar som Netflix, Amazon Prime och fler.

Kan jag väggmontera LG OLED65W7V?

Ja, den är designad för väggmontage och levereras med ett dedikerat flush-väggfäste.

Vad är strömförbrukningen för TV:n?

Typisk strömförbrukning är 230 W, och standby är mindre än 0,5 W.

Hur många HDMI-portar har TV:n?

Den har 4 HDMI-portar (en med ARC-stöd) och 3 USB-portar.

Har TV:n inbyggt Wi-Fi?

Ja, den har inbyggt Wi-Fi och Bluetooth för trådlös anslutning.

Hur rengör jag OLED-skärmen?

Använd en mjuk mikrofiberduk torr eller lätt fuktad. Spreja aldrig vätska direkt på skärmen.

Är LG OLED65W7V lämplig för spel?

Ja, den stöder 120 Hz uppdateringsfrekvens och låg ingångsfördröjning, idealisk för konsol- och PC-spel.

BRUKSANVISNING OLED65W7V LG

Säkerhet och referens

Läs den här handboken noggrant innan du använder produkten och spara den för framtida bruk.

www.lg.com

Varning! Säkerhetsföreskrifter

WARNING!

RISK FÖR ELEKTRISKA STÖTAR ÖPPNA INTE

VAR FÖRSIKTIG: DU MINSKAR RISKEN FÖR ELEKTRISKA STÖTAR GENOM ATT INTE AVLÄGSNA HÖLJET (ELLER BAKSIDAN). PRODUKTEN INNEHÄLLER INGA DELAR SOM ANVÄNDAREN SJÄLV KAN UTFÖRA SERVICE PÅ. KONTAKTA KVALIFICERAD SERVICEPERSONAL.

Den här symbolen används för att uppmärksamma användaren på oisolerad farlig spänning i produkten som kan vara tillräckligt stark för att utgöra risk för elstötar.

Den här symbolen används för att uppmärksamma användaren på viktiga drifts- och underhållsinstruktioner (service) i dokumentationen som medföljer apparaten. VARNING: MINSKA RISKEN FÖR BRAND OCH ELEKTRISKA STÖTAR GENOM ATT INTE UTSÄTTA PRODUKTEN FÖR REGN ELLER FUKT.

FÖRHINDRA BRAND GENOM ATT ALLTID UNDVIKA ATT HA LEVANDE LJUS OCH ANDRA FÖREMÅL MED ÖPPEN LÅGA NÄRA PRODUKTEN.

- Placera inte TV:n och fjärrkontrollen i följande omgivningar:

• En plats med direkt solljus
• En plats med hög fuktighet, t.ex. ett badrum
• I närheten av en värmekälla, t.ex. en spis, och andra apparater som genererar värme
• Nära diskbänkar eller luftfuktare där de lätt kan utsättas för ånga eller olja

- En plats med regn och vind

- Nära behållare med vatten, t.ex. vaser

Annars finns risk för brand, elektriska stötar eller tekniska fel.

• Placera inte produkten där den kan utsättas för damm. Detta medför risk för brand.

• Kontakten till eluttaget används för bortkoppling. Kontakten måste alltid vara fullt fungerande.

• Rör aldrig nätkontakten med våta händer. Torka genast av hela nätsladden noga om stickkontakten blir blöt eller täckt av damm. Annars kan du få livshotande elektriska stötar på grund av fukten.

• Anslut nätkabeln till ett jordat uttag. (Med undantag för apparater som inte är jordade.) Annars kan du få livsfarliga elektriska stötar.
• Anslut nätkabeln noga så den inte glappar, annars kan eldsvåda uppstå.
• Kontrollera att strömsladden inte kommer i kontakt med varma föremål som element. Detta ökar risken för brand och elektriska stötar.

• Placera inte tunga föremål eller själva produkten på strömsladdar. Detta kan resultera i eldsvåda eller elektriska stötar.

• Böj antennkabeln längs med husfasaden, så nära som möjligt, för att förhindra att regn läcker in. Annars kan det uppstå vattenskador inuti produkten vilket kan leda till elektriska stötar.

• När du monterar en TV på väggen ska du vara noga med att installara och isolera kablarna ordentligt för att undvika elektriska stötar eller brandfara.

- Anslut inte för många elektriska apparater till en och samma förgreningsdosa. Detta kan leda till att eldsvåda uppstår på grund av överhettning.

• Se till att inte tappa eller välta produkten när du ansluter externa enheter. Det kan resultera i personskador eller skador på produkten.
• Förvara torkmedel, plast och annat förpackningsmaterial utom räckhåll för barn. Antifuktmaterial är skadligt vid förtäring. Vid oavsiktlig förtäring ska du tvinga patienten att kräkas och sedan besöka närmaste sjukhus. Plastemballaget kan dessutom orsaka kvävning. Förvaras utom räckhåll för barn.
• Lät inte barn klättra eller hänga på TV:n. Då kan TV:n ramla och detta kan orsaka allvarliga skador.
• Kassera använda batterier noggrant så att barn inte kommer åt att äta dem. Om detta händer ska du omedelbart ta barnet till en läkare.

• För inte in metallföremål/strömledande föremål (som metallbestick/skruvmejsel) i änden av strömkabeln när stickproppen är ansluten till vägguttaget. Rör inte heller strömkabeln direkt efter att du dragit ut den från vägguttaget. Då kan du få elektriska stötar.

• Du bör inte ställa eller förvara brandfarliga ämnen i närheten av produkten. Vårdslös hantering av brandfarliga ämnen innebär risk för explosion eller eldsvåda.

• Se till att metallföremål som mynt, hårnålar och gem inte kan falla ner i produkten, eller lättantändliga föremål som papper eller tändstickor. Barn måste vara extra försiktiga. Elektriska stötar, eldsvåda eller skador kan inträffa. Om ett främmande föremål hamnar i produkten kopplar du från strömsladden och kontaktar servicecenter.
• Spreja inte vatten på produkten och gnugga inte brandfarliga vätskor på den (som thinner eller bensen). Det kan leda till elektriska stötar eller eldsvåda.
• Skydda produkten från stötar, se till att inte något objekt ramlar in i produkten eller på skärmen. Du eller produkten kan skadas.
• Vidrör aldrig denna produkt under åskväder. Då kan du få elektriska stötar.
• Rör aldrig vid vägguttaget vid gasläckor, utan öppna fönstren och vädra. Eldsvådor eller brännskador kan uppstå på grund av gnistor.
• Ta inte själv isär produkten. Försök inte heller att reparera eller modifiera den på egen hand. Det kan leda till elektriska stötar eller eldsvåda. Kontakta servicecentret vid kontroll, finjustering eller reparation.
• Om något av följande inträffar kopplar du ur produkten och kontaktar ett lokalt servicecenter.
  Produkten har skadats
• Främmande föremål har kommit in i produkten
• Det kom rök eller konstig lukt från produkten
  Detta kan resultera i eldsvåda eller elektriska stötar.
• Dra ur nätkabeln om du vet att du inte kommer att använda produkten under en längre tid. Ansamlat damm kan orsaka eldsvåda, och försämrad isolering kan leda till krypströmmar, kortslutning eller eldsvåda.
• Produkten får inte utsättas för vatten via droppar eller stänk, och inga föremål innehållande vatten får placerad på produkten.
• Placera inte produkten där den kan komma att utsättas för olja eller oljestänk. Det kan skada produkten och få den att falla ned.

• Om vatten eller ett annat ämne hamnar i produkten (t.ex. en nätadapter, strömsladd, TV), koppla från strömsladden och kontakta servicecentret omedelbart. Det kan leda till brand och elektriska stötar.

• Använd endast en auktoriserad nätadapter och strömsladd som har godkänts av LG Electronics. Annars finns risk för brand, elektriska stötar eller tekniska fel.

• Montera aldrig isär nätadaptern eller strömsladden. Det kan orsaka brand och elektriska stötar.
• Var försiktig med adaptern så att den inte utsätts för externa stötar. Externa stötar kan skada adaptern.
• Se till att strömkabeln är ordentligt ansluten till strömuttaget på tv:n.
• Installera produkten på en plats där det inte förekommer radiovågor.
• Avständet mellan utomhusantennen och eventuella kraftledningar ska vara tillräckligt stort så att antennen inte nuddar kraftledningarna om den faller. Detta medför risk för elektriska stötar.
• Installera inte produkten på platser som instabila hyllor eller lutande ytor. Undvik också platser där det finns vibrationer eller där produkten inte har ordentligt stöd. Annars kan produkten falla eller välta vilket kan orsaka personskada eller skada på produkten.
• Om du installerar TV:n på ett stativ måste montera den på ett säkert sätt så att den inte kan välta. Om produkten välter kan det orsaka allvarliga skador.
• Om du tänker montera apparaten på en vägg fäster du VESA standardväggmonteringsfäste (valfri komponent) på apparatens baksida. När du installerar TV:n med hjälp av väggmonteringsfästet (valfri komponent) ska du sätta fast det ordentligt så att det inte ramlar ner. (Endast OLED65/77G7*)
• Använd endast tillbehör som angivits av tillverkaren.
• Kontakta en kvalificerad serviceperson när du installerar antennen. Om produkten inte installeras av en kvalificerad tekniker kan det uppstå fara för brand eller elektriska stötar.
• Vi rekommenderar att du håller ett avständ på minst två till sju gånger den diagonala skärmstorleken när du tittar på TV. Om du tittar på TV under lång tid kan du börja se suddigt.
• Använd enbart angiven typ av batteri. Annars kan fjärrkontrollen gå sönder.
• Blanda inte gamla och nya batterier. Detta kan leda till att batterierna överhettas och läcker.

• Batterier ska inte utsättas för extrema temperaturer. Förvara dem inte i direkt solljus och håll dem på avständ från element och öppen eld.

• Signalen från fjärrkontrollen kan störas av solljus eller annat starkt ljus. I så fall ska du göra det mörkare i rummet.

• Se till att anslutningskablarna är tillräckligt långa vid anslutning av externa enheter som t.ex spelkonsoler. Annars kan produkten ramla vilket kan orsaka personskada eller skada på produkten.
• Använd inte stickproppen för att knäppa på eller stänga av apparaten. (Använd inte strömkabeln som kontakt.) Det kan orsaka mekaniska fel eller leda till elektriska stötar.
• Följ installationsanvisningarna nedan för att förhindra att produkten överhettas.
• Avständet mellan apparat och vägg bör vara minst 10 cm.
• Installera inte produkten på en plats som saknar ventilation (t.ex. i en bokhylla eller ett skåp).
• Installera inte produkten på en matta eller en dyna.
• Se till att luftventilen inte blockeras av en duk eller gardin. Det kan leda till brand.
• Vidrör inte ventilationshålen när du tittar på TV eftersom dessa kan vara heta. Detta påverkar inte produktens funktion eller prestanda.
• Kontrollera produktens sladdar regelbundet, och om utseendet visar på skador eller nedbrytning kopplar du från den, slutar att använda den och får sladden ersatt med exakt samma ersättningsprodukt från en auktoriserad återförsäljare.
• Se till att damm inte samlas på nätkontakten eller i vägguttaget. Detta medför risk för brand.
• Skydda nätsladden från fysisk eller mekanisk felanvändning, t.ex. att böja, slå knutar på, klämma i dörrar eller gå på den. Var extra uppmärksam på kontakter, vägguttag och de punkter där sladden kommer ut från apparatens hölje.
• Tryck eller skrapa inte på skärmytan med handen eller med vassa föremål som naglar, spik, pennor eller liknande, som kan orsaka repor.

• Undvik att vidröra skärmen eller hålla fingrarna mot den en längre tid. Detta kan orsaka tillfälliga förvängningseffekter på skärmen.

• Så länge som den här enheten är ansluten till ett vägguttag kommer den inte att kopplas från växelströmkällan, även om du stänger av enheten med strömbrytaren.

• När du ska dra ur sladden tar du tag i stickproppen och drar ur den. Om ledningarna inuti strömkabeln kopplas bort kan det orsaka eldsvåda.
• Se till att du stänger av strömmen innan du flyttar produkten. Sedan drar du ur strömkablarna, antennkablarna och alla anslutningskablar. TV:n eller strömsladden kan vara skadade vilket kan leda till brand eller orsaka elektriska stötar.
• Ta hjälp av någon annan när du flyttar eller packar upp produkten eftersom den är tung. Annars kan personskador uppstå.
• Lämna all service till kvalificerad servicepersonal. Service krävs när produkten har skadats, t.ex. när strömsladden eller -kontakten har skadats, vätska har spillts i produkten, produkten har utsatts för regn eller fukt, inte fungerar normalt eller har tappats.
• Använd inga elektriska produkter med hög spänning i närheten av tv:n (t.ex. en elektrisk flugsmälla). Då kan produkten fungera sämre.
• När du rengör produkten och dess komponenter kopplar du bort strömmen och torkar med en mjuk trasa. Om du trycker för hårt kan det leda till repor eller missfärgningar. Spreja inte vatten på panelen, och torka den inte med en våt trasa. Använd aldrig fönsterputs, rengöringsmedel för bilar, industriella rengöringsmedel, skurmedel, vax, bensen, alkohol o.s.v. som kan skada produkten och dess panel. Annars kan det uppstå eldsvåda, elektriska stötar eller produktskada (deformation, korrosion eller att produkten går sönder).
• Rengör ovansidan av Companion Box (AV-boxen) genom att spruta vatten på en mjuk trasa och torka försiktigt. Spruta inte vatten direkt på Companion Box (AV-boxen). (Endast OLED65/77W7*)

Förberedelser

- Det kan ta några minuter att initiera TV:n den allra första gången du slår på den.

• Illustrationen kan skilja sig från vad som syns på TV:n.
- TV-apparatens skärmvisningar (OSD, On Screen Display) kan se lite annorlunda ut jämfört med vad som visas i användarhandboken.

- Tillgängliga menyer och alternativ kan skilja sig åt beroende på vilken ingångskälla eller produktmodell du använder.

• I framtiden kommer den här TV:n att förses med nya funktioner.
• Vilka föremål som medföljer din produkt kan variera beroende på modell.
• Produktspecifikationer och innehåll i den här användarhandboken kan ändras utan föregående meddelande på grund av uppgradering av produktens funktioner.
• För bästa möjliga anslutning bör HDMI-kablar och USB-enheter inte vara större än 10 mm tjocka och 18 mm breda. Använd en förlängningskabel med stöd för USB 2.0 om USB-kabeln eller USB-minnet inte passar i TV:ns USB-port.

$$ ^ {*} A \leq 1 0 \mathrm{mm} $$

$$ ^ {*} \mathrm{B} \leq 1 8 \mathrm{mm} $$

• Använd en certifierad kabel med HDMI-logotypen på.
- Om du inte använder en certifierad HDMI-kabel kan det hända att skärmen inte visas eller att det uppstår anslutningsfel. (Rekommenderade HDMI-kabeltyper)

- HDMV ^TM -höghastighetskabel (upp till 3 m)

- HDMV™ -höghastighetskabel med Ethernet (upp till 3 m)

• Om kabeln som stöds inte är tillräckligt lång för att ansluta tv:n till Companion Box (AV-boxen) kan du använda en förlängningskabel. (Endast OLED65/77W7V)
• Stapla inga saker på högtalaren och utsätt den inte för hårt tryck. Det kan leda till att produkten skadas eller fungerar sämre. (Endast OLED65/77W7*)
• Använd inte några ej godkända produkter eftersom det kan ha negativ inverkan på säkerheten och produktens livslängd.
• Alla skador eller personskador som orsakats av användning av ej godkända produkter täcks inte av garantin.
• Vissa modeller har en tunn film som sitter fast på skärmen och den här filmen får inte tas bort.

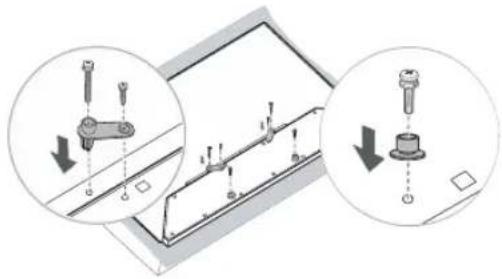

• När du monterar foten på tv:n bör du lägga bildskärmen med skärmen nedåt på ett täckt bord eller en plan yta så att skärmen inte riskerar att repas.
• Kontrollera att skruvarna har dragits åt ordentligt. (Om de inte skruvas i tillräckligt kan det hända att tv:n tippar framåt.) Dra inte åt skruvarna alltför hårt eftersom de kan skadas och inte fästa ordentligt.
• Se till att vrida ur överflödigt vatten eller rengöringsmedel ur trasan.
• Spruta inte vatten eller rengöringsmedel direkt på TV-skärmen.
• Den torra trasan ska bara fuktas med så mycket vatten eller rengöringsmedel som behövs för att rengöra skärmen.

Köpa separat

Tillbehör som köps separat kan ändras eller justeras för kvalitetsförbättring utan föregående meddelande. Dessa tillbehör finns att köpa hos din återförsäljare. Dessa enheter fungerar bara med vissa modeller. Modellnamnet och -designen kan ändras på grund av uppgraderingar av produktfunktioner, tillverkaren eller på grund av olika regler.

(Beroende på modell)

AN-MR650A

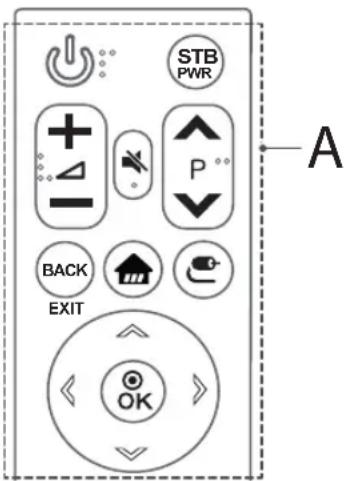

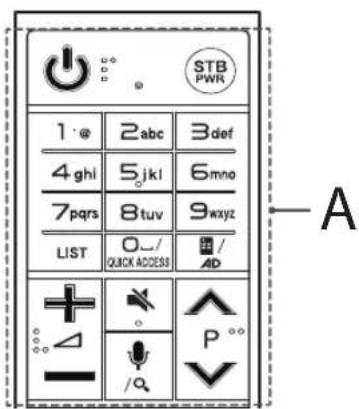

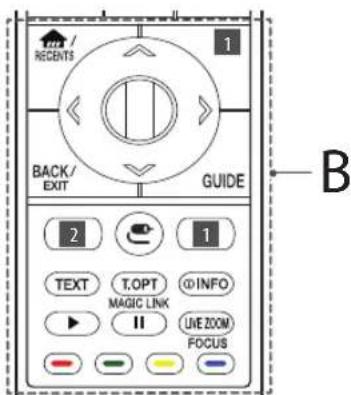

Magisk fjärrkontroll

Lyfta och flytta TV:n

Innan du lyfter eller flyttar TV:n bör du läsa följande så att den inte repas eller skadas, samt som en garanti för säker transport oavsett TV-apparatens typ eller storlek.

• Vi rekommenderar att TV:n är kvar i kartongen eller förpackningsmaterialet när du flyttar den.
• Koppla bort strömsladden och alla kablar innan du flyttar eller lyfter TV:n.
• Se till att skärmen är vänd bort från dig när du håller TV:n för att skydda den mot skador.

- Håll den övre och undre delen av ramen i ett fast grepp. Se till att inte hålla i den transparenta delen, högtalarna eller högtalargallren.

• Det krävs minst 2 personer för att flytta en större TV.
- Om du ska bära TV:n ska den hållas på samma sätt som bilden visar.

• Utsätt inte TV:n för stötar eller stora vibrationer vid transport.
• Håll TV:n upprätt när du lyfter den och se till att inte vända den på sidan eller luta den åt vänster eller höger.
• Var försiktig så att du inte trycker för hårt när du bär bildskärmen, då kan den bli böjd och skadas.
• Var försiktig så att du inte skadar de utskjutande knapparna när du flyttar tv:n.

• Undvik att röra vid skärmen eftersom det kan skada den.
• Häll inte i kabelhällarna när du flyttar tv:n, eftersom de kan gå sönder och leda till skador på personer eller på tv-apparaten.
• Glöm inte att sätta på stödet på AV-boxen innan du lyfter och flyttar produkten. Om du flyttar produkten utan stödet på AV-boxen kan du skada fingrarna. (Endast OLED6S/77G7*)

Använda knappen

(Beroende på modell)

Du kan enkelt använda tv:ns funktioner med hjälp av knappen.

Grundläggande funktioner

	Ström på (Tryck på)Ström av (Häll nedtryckt) ^1
	Volymkontroll
	Programkontroll

1 Alla appar som körs stängs ned, och pågående inspelningar avbryts.

Justera menyn

När tv:n är på trycker du en gång på 📄knappen. Du kan justera menyalternativen med hjälp av knappen.

	Stäng av strömmen.
	Stänger alla skärmbilder och återgår till normalt TV-läge.
	Ändrar ingångskällan.
	Öppnar inställningsmenyn.

Placera TV:n på ett bord

(Denna funktion finns inte på alla modeller.)

1 Lyft upp TV:n i upprätt position på ett bord.

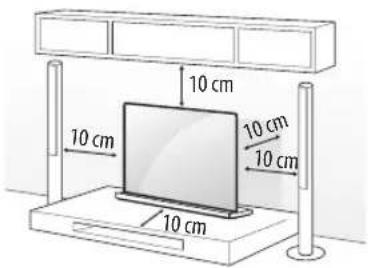

- Lämna ett utrymme på (minst) 10 cm mellan bildskärmen och väggen för god ventilation.

2 Anslut strömsladden till ett eluttag.

• Placera inte TV:n i närheten av eller på värmekällor eftersom det kan leda till brand eller annan skada.
• Applicera inte främmande ämnen (oljor, smörjmedel etc.) på skruvdelarna när du monterar produkten. (Det kan skada produkten.)

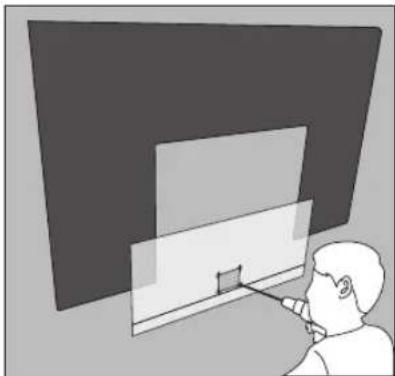

Säkra TV:n i en vägg

(Denna funktion finns inte på alla modeller.)

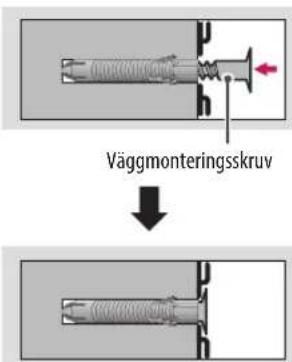

1 Sätt i och skruva åt skruvöglorna eller vinkeljärnen och skruvarna på baksidan av TV:n.
- Om det redan sitter skruvar där skruvöglorna ska sättas fast tar du bort dem först.
2 Fäst vinkeljärnen med skruvarna på väggen. Passa in vinkeljärnen på väggen mot skruvöglorna på baksidan av TV:n.
3 Fäst ihop skruvöglorna och vinkeljärnen ordentligt med ett stadigt rep. Se till att repet är horisontellt mot den plana ytan.

• Se till att barn inte klättrar på TV:n eller hänger i den.

• Använd en hållare eller ett skåp som är stark/t och stor/t nog att klara TV:ns vikt på ett säkert sätt.
• Vinkeljärn, skruvar och rep medföljer inte. Du kan köpa ytterligare tillbehör från din lokala återförsäljare.

Montering på vägg

(Denna funktion finns inte på alla modeller.)

(Endast OLED65/77G7\*)

Sätt försiktigt fast ett valfritt väggmonteringsfäste på baksidan av TV:n och montera väggfästet på en bärkraftig vägg i rät vinkel mot golvet. Kontakta kvalificerad personal om du vill fästa TV:n i andra byggnadsmaterial. LG rekommenderar att väggmonteringen utförs av en professionell installatör. Vi rekommenderar att du använder LG:s väggmonteringsfäste. Det är lätt att flytta LG:s väggmonteringsfäste med kablarna anslutna. Om du inte använder det bör du använda ett väggmonteringsfäste av VESA-standard som fäster enheten ordentligt vid väggen och lämnar tillräckligt med utrymme för att du ska kunna ansluta externa enheter. Du rekommenderas att ansluta alla kablar innan du monterar fasta väggfästen.

Se till att använda skruvar och väggmonteringsfästen som uppfyller VESA-standarden. Standardmätt för väggmonteringsutrustningen anges i tabellen nedan.

Köps separat (Väggmonteringsfäste)

Modell OLED65G7* OLED77G7*
VESA (A x B) (mm) 400 x 200 600 x 300
Standardskruv M6 M8 M4
Antal skruvar 4 4 2
Väggmonteringsfäste OTW420B OTW630B

• Vik ihop AV-boxen innan du monterar tv:n på ett väggmonteringsfäste genom att utföra proceduren för montering av foten i omvänd ordning.
• Montera väggfästet genom att skjuta väljaren till WALL TYPE enligt bilden nedan. (Endast OLED77G7*)

- Vik ihop AV-boxen och fäst stödet / distansen på AV-boxen innan du installerar produkten på ett väggmonteringsfäste. (Gäller endast om det medföljer en del som ser ut så här.)

Medföljande del
Stöd till AV-box x 2	[20AY]
Stöd till AV-box / Distanser till väggmonteringsfästex2x2x2	Distanser till väggmonteringsfäste

(Endast OLED65/77W7V)

Medföljande del
Väggmonteringsplugg Väggmonteringsskruv
[DSWD]
Väggfäste Borrmall

• Kontrollera vilket material väggen består av och tjockleken på ytmaterialet.
• Använd väggmonteringspluggen för väggar i betong, lättbetong, hård natursten, mjuk natursten, tegelmurverk och hålblock.

Väggmaterial Verktyg Väggbredd
Betong	Väggmonteringsplugg, väggmonteringsskruv, ∅ 3/6/8 mm borrhuvud	70 mm
Tegel
Natursten
Metallvägg
Plywood	Väggmonteringsskruv, ∅ 3 mm borrhuvud	30 mm
EPS-panel Borra i vägge
Gipsskiva + Plywood		30 mm

• Montera inte enheten på väggar av gips- eller MDF-skiva. I så fall måste pluggarna och skruvarna fästas i betongen under ytmaterialet. Om det inte är betong under måste du först installera en separat hängare och fixera pluggarna och skruvarna i den.
• Om du inte installerar produkten på avsett väggmaterial ska du se till att platsen klarar en belastning på 70 kgf (686 N) och ren vikt på minst 100 kgf (980 N).
• Använd ∅ 8 mm borrhuvudet för betongväggar och en slagborr.

Du behöver följande verktyg:

- Stjärnskruvmejsel (manuell eller elektrisk), ∅ 3/6/8 mm borrhuvud, vattenpass, regelsökare och borr

Så fäster du tv:n i murverk

Följ anvisningarna nedan.

1 Borra ett 80 till 100 mm djupt hål där pluggen ska sitta med en ∅ 8 mm-borr.

2 Gör rent borrhålet.

3 Sätt den förseglade väggmonteringspluggen i hålet. (Sätt i pluggen med hjälp av en hammare.)

4 Sätt väggfästena mot väggen i jämnhöjd med hålet och vrid benen uppåt.

5 Rikta in väggmonteringsskruven med hålet och dra åt den. Dra sedan åt skruvarna med vridmoment på 45–60 kgf/cm.

• Se till att barn inte klättrar på TV:n eller hänger i den.
- Använd en hållare eller ett skåp som är stark/t och stor/t nog att klara TV:ns vikt på ett säkert sätt.
- Kontrollera att väggen är stabil nog innan du installerar produkten. Använd de medföljande pluggarna och skruvarna.

-Om du använder dig av andra pluggar och skruvar än de som har angivits av tillverkaren kanske de inte håller för produktens vikt, vilket orsakar säkerhetsrisker.

• Tänk på att använda den medföljande kabeln. Friktion mellan produkten och väggen kan orsaka skada på anslutningen.
• Se till att använda en borr och ett borrhuvud med angiven diameter. Se också till att följa anvisningarna gällande hålens djup.

-Om produkten installeras på fel sätt kan den orsaka säkerhetsrisker.

• Bär arbetshandskar när du installerar produkten. Gör det inte barhänt.
  -Gör du det kan du skada dig.
• Om vissa delar av väggfästet inte vidrör väggen när det har monterats använder du den medföljande dubbelhäftande tejpen för att fästa det vid väggen.
• Om du vill ansluta tv-kabeln till bakpanelen använder du den medföljande borrmallen.

Så här använder du Kensington-låset

(Endast OLED65W7*)

Fästepunkten för Kensington-låset finns på baksidan av Companion Box (AV-boxen). Mer information om installation och användning finns i den användarhandbok som medföljer Kensington-låset, eller på http://www.kensington.com.

Anslut olika externa enheter till TV:n och byt inställningsläge för att välja en extern enhet. Mer information om anslutning av externa enheter finns i manualen för varje enhet.

Tillgängliga externa enheter är: HD-mottagare, DVD-spelare, videobandspelare, ljudanläggningar, USB-lagringsenheter, datorer, spelenheter och andra externa enheter.

• Anslutningen för den externa enheten kan skilja sig från modellen.
• Externa enheter kan anslutas till TV:n oberoende av ordningen på TV:ns portar.
• För att spela in ett TV-program på en DVD-spelare eller videobandspelare måste du se till att signalkabeln till TV:n går genom en DVD-spelare eller videobandspelare. Mer information om inspelning finns i manualen till den anslutna enheten.
• Användningsinstruktioner hittar du i användarhandboken för den externa enheten.
• Om du ansluter en spelenhet till TV:n ska du använda den kabel som följer med spelenheten.
• I datorläge kan det uppstå störningar i upplösning, vertikalt mönster, kontrast eller ljusstyrka. Om det inträffar störningar, kan du prova med att ändra datorutgången till en annan upplösning, ändra uppdateringsfrekvensen till en annan inställning eller justera ljusstyrka och kontrast på menyn BILD tills bilden blir tydlig.

- I PC-läge kanske inte vissa upplösningsinställningar fungerar som de ska beroende på grafikkortet.

- Om du visar ULTRA HD-material på datorn kan det hända att bild och ljud hackar beroende på datorns prestanda.

- När du ansluter via ett trädbundet nätverk (LAN) rekommenderar vi att du använder en CAT 7-kabel.

Antennanslutning

Anslut TV:n till ett antennuttag i väggen med en RF-kabel (75 Ω).

• Använd en signalfördelare om du använder fler än två TV-apparater.
• Om bildkvaliteten är dålig kan du installera en signalförstärkare för att förbättra bildkvaliteten.
• Om bildkvaliteten är dålig när en antenn är ansluten ska den riktas åt rätt håll.
  • Antennkabel och omvandlare medföljer ej.
  • DTV-Ijud som stöds: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC
• Om platsen inte har stöd för ULTRA HD-sändningar kan TV:n inte ta emot ULTRA HD-sändningar direkt. (Beroende på modell)

Parabolanslutning

(Endast satellitmodeller)

Anslut TV:n till ett parabolantennuttag med en satellit-RF-kabel (75 Ω).

Ansluta en Cl-modul

(Beroende på modell)

Titta på kanaler med förvängd signal (betal-TV) i läget digital-TV.

• Kontrollera att Cl-modulen sitter åt rätt håll i kortöppningen för PCMCIA. Om modulen inte sätts i ordentligt kan TV-apparaten och kortöppningen för PCMCIA skadas.
• Om TV:n saknar bild och ljud när Cl+ CAM är anslutet kan du kontakta tjänsteoperatören för digital jordbunden/kabel/satellit.

USB-anslutning

Vissa USB-hubbar kanske inte fungerar. Om en USB-enhet som är ansluten med en USB-hubb inte identifieras ansluter du den direkt till USB-porten på TV:n.

Andra anslutningar

Anslut TV:n till externa enheter. För att få bästa bild- och ljudkvalitet ska du ansluta den externa enheten till tv:n med HDMI-kabeln. Vissa separata kablar medföljer inte.

• ⬆ → ⚙ → Ⓐ → Allmänt → HDMI ULTRA HD Deep Colour :

• På : Stöd för 4K @ 50/60 Hz (4:4:4, 4:2:2, 4:2:0)
• Av : Stöd för 4K @ 50/60 Hz 8 bitar (4:2:0)

Om enheten som är ansluten också har stöd för ULTRA HD Deep Colour kan bilden bli tydligare.

Men om enheten inte har stöd för det kanske det inte fungerar som det ska.

I så fall ska du ansluta enheten till en annan HDMI-port eller ändra TV:ns inställning för HDMI ULTRA HD Deep Colour till Av.

(Beroende på modell)

Slim-fjärrkontroll

Beskrivningarna i den här användarhandboken utgår från knapparna på fjärrkontrollen. Läs användarhandboken noggrant och använd TV:n på rätt sätt.

Byt knappcellsbatterierna genom att vrida luckan motsols med ett mynt. Sätt i batteriet (CR2032) med föktad framåt. Sätt tillbaka batteriluckan på fjärrkontrollen och stäng den genom att vrida medsols. När du ska ta ur knappcellsbatterierna gör du precis som vid isättning, men tvärtom.

Se till att fjärrkontrollen riktas mot fjärrkontrollsensorn på TV:n.

A

(Strömknapp) Slår på eller stänger av TV:n.

STB PWR Du kan stänga av eller sätta på digitalboxen om du lägger till boxen till TV:ns universalfjärrkontroll.

+ ∆ - Används för att justera volymen.

^P Används för att bläddra bland sparade program och kanaler.

(LJUD AV) Stänger av allt ljud.

BACK Går tillbaka till föregående nivå.

EXIT* Används för att stänga alla skärmbilder och återgå till den senaste ingångsvisningen.

(HEM) Öppnar Hem-menyn.

(INGÅNG) Tryck här för att ändra ingångskällan.

- Om du håller in -knappen visas alla externa ingångar.

OK Väljer menyer eller alternativ och bekräftar din inmatning.

Av Navigeringsknappar (uppåt/nedåt/vänster/höger)

Tryck på upp-, ned-, vänster- eller högerknappen för att bläddra i menyn.

* Håll knappen nedtryckt i mer än tre sekunder för att använda den.

Sätta i batterier

• ÄT INTE BATTERIERNA. RISK FÖR KEMISKA BRÄNNSKADOR.
• Vid felaktig behandling av enheten finns risk för brand och kemisk brännskada. Ska inte laddas, demonteras, förbrännas eller värmas upp till över 100 °C. Ersätt endast med batteri CR2032. Användning av annat batteri kan medföra brand- och explosionsrisk. Kassera använda batterier. Förvara inte batteriet i närheten av barn. Ska inte demonteras eller utsättas för eld.
• [Fjärrkontrollen som medföljer] Den här produkten innehåller ett knappcellsbatteri. Om knappcellsbatteriet sväljs kan det orsaka allvarliga invärtes brännskador på bara två timmar och det kan leda till dödsfall. Förvara nya och använda batterier utom räckhåll för barn. Om batterifacket inte stängs ordentligt ska du sluta använda produkten och förvara den utom räckhåll för barn. Om du tror att någon har sväljt eller fört in batterier i någon del av kroppen ska du kontakta sjukvården omedelbart.
• Om du har långa naglar ska du inte öppna batteriluckan med fingret. Då kan nageln gå av.

Den magiska fjärrkontrollens funktioner

När meddelandet "Batterinivån i den magiska fjärrkontrollen är låg. Byt batteri." visas är det dags att byta batteri.

När du behöver byta batterier öppnar du luckan och byter ut batterierna (1,5 V AA) med och vänt åt det håll som visas på etiketten inuti batterifacket. Stäng sedan luckan. Se till att rikta fjärrkontrollen mot fjärrkontrollsensorn på TV:n. När du ska ta ur batterierna gör du precis som vid isättning, men tvärtom.

Ätkomstpunkten (ÅP) bör installeras minst 0,2 meter från TV:n. Om åtkomstpunkten är installerad inom 0,2 meter kan det hända att Magisk fjärrkontroll inte fungerar ordentligt på grund av frekvensstörningar.

- Vissa knappar och tjänster kanske inte medföljer beroende på modeller eller regioner.

A

(Strömknapp) Slår på eller stänger av TV:n.

STB PWR Du kan stänga av eller sätta på digitalboxen om du lägger till boxen till TV:ns universalfjärrkontroll.

Sifferknappar Anger siffror.

Bokstavsknappar Anger bokstäver.

(Mellanslag) Öppnar en tom plats på skärmtangentbordet.

LIST Ger åtkomst till den sparade programlistan.

(Fjärrkontroll för skärm) Används för att visa fjärrkontrollen för skärmen.

- Används för att visa menyn Universalkontroll i vissa regioner.

QUICK ACCESS* Du kan öppna appen eller Live TV med hjälp av den sifferkombination som motsvarar funktionen.

AD* Funktionen för ljudbeskrivningar aktiveras.

+ △ Används för att justera volymen.

Används för att bläddra bland sparade program och kanaler.

(LJUD AV) Stänger av allt ljud.

(Röstigenkänning)

Du behöver en nätverksanslutning för att kunna använda röstigenkänningsfunktionen.

1 Tryck på knappen röstigenkänningsknappen.

2 När röstvisningsfönstret visas på TV-skärmen säger du det du vill.

(SÖK)* För att söka efter innehåll som TV-program, filmer och andra videoklipp eller utför en webbsökning genom att ange sökord i sökrutan.

B

(HEM) Öppnar Hem-menyn.

RECENTS* Visar den senaste historiken.

1 SYBAMENQalboxens startmeny.

- När du inte tittar med en digitalbox: digitalboxens skärm visas.

Mittknappen (OK) Tryck på mittknappen för att välja en meny. Du kan byta program genom att använda hjulknappen.

Navigeringsknappar (uppåt/nedåt/vänster/höger) Tryck på upp-, ned-, vänster- eller högerknappen för att bläddra i menyn.

Om du trycker på -knappartänär pekaren används så försvinner pekaren från skärmen och Magic-fjärrkontrollen används som en vanlig fjärrkontroll. Om du vill visa pekaren på skärmen igen skakar du på Magic-fjärrkontrollen i sidled.

BACK Går tillbaka till föregående nivå.

EXIT* Används för att stänga alla skärmbilder och återgå till den senaste ingångsvisningen.

GUIDE Visar programguiden.

1 2 Knappar för strömningstjänster Ansluter till videoströmningstjänsten.

(INGÅNG) Tryck här för att ändra ingångskällan. - Om du håller in knappen visas alla externa ingångar.

1 Snabbinställningar) Används för att öppna snabbinställningarna.

- Om du håller in ✿-knappen visas menyn Alla inställningar.

Text-tv-knappar (TEX) Tesso knappar används för text-tv.

MAGIC LINK* Tillhandahåller innehåll relaterat till det program du tittar på.

iINFO Visar information om det aktuella programmet och skärmbilden.

Kontrollknappar (▶StyHmedieinnehåll.

LIVE ZOOM Genom att zooma in på det markerade området kan du visa det i helskärmsläge.

FOCUS* Du kan zooma in på det område som fjärrkontrollen pekar på.

-, , Med de här knapparna kommer du åt specialfunktioner i vissa menyer.

* Håll knappen nedtryckt i mer än tre sekunder för att använda den.

Registrera den magiska fjärrkontrollen

Så här registrerar du Magic Motion-fjärrkontrollen

Innan du kan använda Magic-fjärrkontrollen måste du först para ihop den med din TV.

1 Sätt i batterierna i Magic-fjärrkontrollen och sätt på TV:n.
2 Rikta Magic-fjärrkontrollen mot TV:n och tryck på mittknappen (OK) på fjärrkontrollen.
* Om TV:n inte registrerar Magic-fjärrkontrollen stänger du av och sätter på TV:n igen och försöker på nytt.

Så här avregistrerar du Magic Motion-fjärrkontrollen

Avbryt ihopparningen av Magic-fjärrkontrollen och tv:n genom att trycka in knapparna BACK (HEM) amtidigt i 5 sekunder.
* Om du trycker på och håller in knappen GHIDEu avbryta och registrera om Magic-fjärrkontrollen med en gång.

Licenser

Vilka licenser som kan användas varierar beroende på modellen. Mer information om de olika licenserna finns på www.lg.com.

DOLBY AUDIO™ DOLBY VISION™

DOLBY ATMOS

Information om programvara med öppen källkod

På webbplatsen http://opensource.lge.com kan du hämta källkoden för GPL, LGPL, MPL och andra öppna källkod-licenser som ingår för den här produkten.

Förutom källkoden kan du även hämta alla tillhörande licensvillkor, samt information om garantifriskrivning och upphovsrätt.

Det finns en CD-ROM-skiva med öppen källkod som du kan köpa från LG Electronics till självkostnadspris (inkl. mediakostnad, frakt och hanteringskostnader). Gör din beställning till LG Electroncis via e-post på [e-mail] : Erbjudandet gäller i tre (3) år från produktens inköpsdatum.

Ansluta en extern styrenhet

Information om inställningar för den externa kontrollenheten hittar du på www.lg.com.

Felsökning

Kan inte manövrera TV:n med fjärrkontrollen.

• Kontrollera fjärrkontrollens sensor och försök igen.
• Kontrollera om det finns något hinder mellan produkten och fjärrkontrollen.
• Kontrollera om batterierna fortfarande fungerar och är korrekt isatta (fill, till)

Ingen bild visas och inget ljud hörs.

• Kontrollera att produkten är påslagen.
• Kontrollera att strömkabeln är ansluten till ett eluttag.
• Kontrollera om det finns något problem med eluttaget genom att ansluta andra produkter.

TV:n stängs plötsligt av.

• Kontrollera inställningarna för strömkontroll. Strömförsörjningen kan avbrytas.
• Kontrollera om Insomningstimer / Timer för avstängning är aktiverat i avsnittet Timers.
• Kontrollera att Autoavstängning är aktiverat i Allmänt → Ecoläge-inställningarna. (Beroende på modell)
• Om det inte finns någon signal medan TV:n är på kommer den att stängas av automatiskt efter 15 minuters inaktivitet.

När du ansluter till en dator (HDMI) visas "Ingen signal" eller "Ogiltigt format".

• Stäng av/slå på TV:n med fjärrkontrollen.
- Äteranslut HDMI-kabeln.
- Starta om datorn när TV:n är på.

Onormal skärmbild

• Om produkten är sval kan det hända att du ser lite "flimmer" när den slås på. Det är helt normalt, Det är inte fel på produkten.
• Panelen är en avancerad produkt som innehåller miljontals bildpunkter. Det kan hända att du ser små svarta prickar och/eller färgade prickar (vit, röd, blå eller grön) i storleken 1 ppm på panelen. Detta är inte ett tecken på att något är fel, och det påverkar inte produktens prestanda eller pålitlighet. Det här fenomenet förekommer också i produkter från tredje part och ger inte rätt till byte eller återbetalning.
• Panelens ljusstyrka och färg kan se olika ut beroende på vilken vinkel du tittar från (vänster/höger/uppåt/nedåt). Det här fenomenet uppstår på grund av panelens egenskaper. Det har inget med produktens prestanda att göra och det är inte ett tecken på att något är fel.
• Inbrända bilder kan uppstå om en stillbild visas under en längre period. Undvik att visa samma bild alltför länge på tv-skärmen.
• När funktionen Pixel-uppfräschning utförs kan det visas några vägräta linjer. Det är normalt och inget att oroa sig för.

(Endast OLED65/77W7\*)

• En blå lampa blinkar på framsidan av Companion Box (AV-boxen).
• Tv:n kan ha problem med fläkten eller så kan tv:ns temperatur vara för hög. Kontakta ett auktoriserat servicecenter.
• En magentafärgad lampa blinkar på framsidan av Companion Box (AV-boxen).

- Det kan ha uppstått ett problem med tv:ns flyttbara högtalare. Kontakta ett auktoriserat servicecenter.

- En orange lampa blinkar på framsidan av Companion Box (AV-boxen).

- Kabeln från panelen är kanske inte ordentligt ansluten till Companion Box (AV-boxen). Dra ur strömsladden och sätt i kabeln igen. Anslut sedan strömsladden och tryck på strömknappen. Om det fortfarande inte fungerar efter stegen ovan kontaktar du ett auktoriserat servicecenter.

Genererat ljud

• "Knäppande" Ijud: Ett knäppande ljud som hörs när du tittar på eller stänger av TV:n orsakas av värmesammandragningar i plasten på grund av temperatur och fuktighet. Detta ljud är vanligt för produkter där Värmeformförändring krävs.
• Brummande från elektrisk krets/surrande från panelen: Ett lågfrekvent ljud genereras från en snabb växlingskrets som tillhandahåller en stor mängd ström för att driva produkten. Detta varierar beroende på produkten. De här genererade ljuden påverkar inte produktens prestanda eller pålitlighet.

CI-modul (bredd x höjd x djup)		100,0 mm x 55,0 mm x 5,0 mm
Omgivningsförhållanden	Driftstemperatur 0 °C till 40 °C
	Luftfuktighet vid drift	Mindre än 80 %
	Förvaringstemperatur	-20 °C till 60 °C
	Luftfuktighet vid förvaring	Mindre än 85 %

Specifikationer

Trådlös modul, Specifikationer

• Eftersom kanalband kan variera från land till land kan användaren inte ändra eller justera funktionsfrekvensen. Produkten är konfigurerad för den regionala frekvenstabellen.
• För användarens skull bör enheten installeras och användas med minst 20 cm avständ mellan enheten och kroppen.

Trådlös modul (LGSBWAC72) Specifikationer
Trådlös nätverksuppkoppling (IEEE 802.11a/b/g/n/ac)
Frekvensområde Uteffekt	(Max.)
2400 till 2483,5 MHz5150 till 5725 MHz5725 till 5850 MHz (För icke-EU-länder)	14 dBm16,5 dBm11,5 dBm
Bluetooth
Frekvensområde Uteffekt	(Max.)
2400 till 2483,5 MHz 8,5 dBm

* "IEEE 802.11ac" finns inte i alla länder.

(Beroende på land)

	Digital-TV Analog tv
Tv-system	DVB-TDVB-T2DVB-CDVB-S/S2			PAL/SECAM, B/G, D/K, I SECAM L
Kanaltäckning (Band)	DVB-S/S2 DVB-C	DVB-T/T2		46 ~ 862 MHz
	950 ~ 2150 MHz 46	~ 890 MHz	VHF III: 174 ~ 230 MHzUHF IV: 470 ~ 606 MHzUHF V: 606 ~ 862 MHzS Band II: 230 ~ 300 MHzS Band III: 300 ~ 470 MHz
Maximalt antallagringsbara program	6000 2000
Impedans för externantenn	75 Ω

LG SIGNATURE

LG OLED TV
