Produkttyp	Kylskåp med frys
Mått (höjd x bredd x djup)	176.5 x 76.0 x 65.5 cm
Vikt	78 kg
Årlig energiförbrukning	254 kWh/år
Klimatklass	SN, N, ST, T
Ljudnivå	39 dB(A)
Kylkapacitet	270 L
Fryskapacitet	90 L
Kylteknik	NoFrost i frysen
Specialfunktioner	SuperCool, SuperFreeze, dörrlarm
Temperaturreglering	Elektronisk styrning med LED-display
Invändig belysning	LED
Nätanslutning	220-240 V, 50 Hz
Energiklass	E
Dörrhängning omställbar	Ja
Antal hyllor/lådor	4 glashyllor, 1 grönsakslåda, 3 fryslådor
Rengöring och underhåll	Rengör med mjuk trasa och ljummet vatten, använd inga slipmedel
Säkerhet	Automatisk dörrstängning, barnsäkring (tillval)
Tillgång på reservdelar	Finns tillgängliga i 10 år enligt föreskrifter
Reparationsindex	7,6/10 (uppskattat)

Vanliga frågor - KG7493ID0 NEFF

Hur justerar jag temperaturen på kylskåpet KG7493ID0?

Använd kontrollpanelen för att ställa in kylskåpstemperaturen mellan 2 °C och 8 °C, och frystemperaturen mellan -16 °C och -24 °C. Tryck på motsvarande knapp och bekräfta med OK.

Vad gör jag om kylskåpet inte kyler tillräckligt?

Kontrollera att önskad temperatur är korrekt inställd, att dörrarna stänger ordentligt och att ventilationsgallren inte är blockerade. Om problemet kvarstår, aktivera funktionen SuperCool tillfälligt.

Hur aktiverar jag funktionen SuperCool eller SuperFreeze?

Tryck på knappen SuperCool för att snabbt kyla färsk mat (den stängs av automatiskt efter 6 timmar). SuperFreeze påskyndar infrysningen och stängs av efter 2 dagar.

Hur ofta måste frysen avfrostas?

Tack vare NoFrost-tekniken behöver du inte avfrosta manuellt. Systemet förhindrar automatisk isbildning.

Hur rengör jag insidan av kylskåpet?

Koppla bort apparaten. Ta ut mat och hyllor. Rengör med en mjuk trasa fuktad med ljummet vatten och lite milt rengöringsmedel. Torka noggrant innan du ansluter igen.

Vad betyder felkoderna på displayen?

Koder som E01 till E05 indikerar fel på sensorer eller kommunikation. Se manualen för exakta beskrivningar eller kontakta service.

Hur installerar jag kylskåpet korrekt?

Placera apparaten på en torr och välventilerad plats, borta från värmekällor. Justera de justerbara fötterna och lämna ett minsta utrymme på 5 cm bakom för luftcirkulation.

Går det att ändra dörröppningen?

Ja, dörren är omställbar. Se manualen för att vända öppningsriktningen. Du behöver de medföljande verktygen och följa anvisningarna.

Vad gör jag om kylskåpet låter?

Vissa ljud är normala (kompressor, fläkt). Om ljudet är för högt, kontrollera att det är i våg, att det inte vidrör andra möbler och att föremålen inuti är stabila.

Var hittar jag reservdelar till modell KG7493ID0?

Originaldelar finns via Neffs officiella service eller i specialiserade butiker. Använd modellnumret KG7493ID0 vid beställning.

BRUKSANVISNING KG7493ID0 NEFF

sv Innehållsförteckning

Säkerhetsanvisningar och varningar 27
Råd beträffande skrotning 30
Medföljer leveransen 30
Platsen 31
Observera rumstemperatur och ventilation 31
Ansluta skåpet 31
Översiktsbild 32
Slå på skåpet 33
Ställa in temperaturen 34
Extrafunktioner 34
Alarmfunktioner 35
Nettovolym 36
Kylutrymme 36
Superkylningen 37
Frysutrymme 37
Fryskapacitet 38

Infrysning och förvaring 38
Frysa in färska livsmedel 38
Superinfrysning 39
Upptining 40
Inredning 40
Dekal "OK" 41
Stänga av strömmen och ta skåpet ur drift 41
Avfrostning 41
Rengöring och skötsel 42
Belysning (LED) 43
Så här kan du spara energi 43
Driftsljud 43
Enklare fel man själv kan åtgärda .... 44
Skåpets självtest 45
Kundtjänst, produkt-/ tillverkningsnummer och tekniska data 46

Tryk på fresh-tasten.

Apparatet indstiller automatisk følgende temperaturer:

Tryk på fresh-tasten.

Eco-funktion

Tryk på Vacation-tasten.

Apparatet indstiller automatisk følgende temperaturer:

Tryk påVacation-tasten.

sabbath-funktion

Säkerhetsanvisningar och varningar

Läs noggrant igenom bruks- och monteringsanvisningarna! Både anvisningar, råd och varningstexter innan skåpet installeras och tas i bruk.

På så sätt får du viktig information om hur skåpet ska installeras, användas och skötas. Spara bruks- och monteringsanvisningarna för framtida bruk och så att nästa ägare får ta del av all information.

Teknisk säkerhet

Brandrisk

I kylkretsloppsrören

strömmar en liten mängd miljövänligt, men brännbart, köldmedium (R600a). Det skadar inte ozonskiktet och ökar inte drivhuseffekten. Om köldmediet läcker ut kan det skada ögonen eller antändas.

Vid skada

■ Undvik öppen eld och olika typer av tändare.
- Vädra utrymmet där produkten står ordentligt under några minuter.

■ Stäng av skåpet och dra ut stickkontakten ur vägguttaget.
■ Ta kontakt med service.

Ju mer kylmedel ett skåp innehåller desto större måste rummet i vilket skåpet står vara. Om rummet är för litet kan det vid en läcka på kylmedelskretsen uppstå en gas-luftblandning som kan antändas.

För 8 g kylmedel måste rumsvolymen vara minst 1 m³. Kylmedelsmängden i skåpet står angiven på typskylten inuti skåpet.

Se noga till när skåpet ställs upp att nätanslutningskabeln inte blir klämd eller skadad.

Om skåpets nätanslutningskabel blir skadad måste den bytas av tillverkaren, kundtjänsten eller en person med likvärdiga kvalifikationer. Osakkunnigt utförda installationer och reparationer kan utsätta användaren för betydande risker.

Reparationer får endast utföras av tillverkaren, Service eller en person med liknande kvalifikationer.

Använd endast originaldelar från tillverkaren. Endast om du använder originaldelar, kan tillverkaren garantera att säkerhetsföreskrifterna uppfylls.

sv

Använd inga grenuttag, förlängningskablar eller adaptrar.

Brandrisk

Bärbara grenuttag eller bärbara nätaggregat kan bli överhettade och orsaka brand. Placera inte bärbara grenuttag eller bärbara nätaggregat bakom skåpet.

Vid användningen

■ Använd aldrig elektriska apparater inuti kylskåpet (t.ex. värmeelement, elektriska ismaskiner etc.). Explosionsrisk!
- Avfrosta eller rengör aldrig skåpet med ett ångrengöringsaggregat! Ångan kan komma in i elektriska delar och orsaka kortslutning. Risk för elektrisk stöt!
- Vidta utöver tillverkarens uppgifter inga extra åtgärder för att påskynda avfrostningen. Explosionsrisk!
■ Använd inga spetsiga eller skarpkantade föremål för att avlägsna frost- och isskikt. Du kan skada köldmedierören med dem.Utsprutande köldmedium kan antändas eller orsaka ögonskador.

■ Förvara inga produkter med brännbara drivgaser (t.ex. sprayburkar) och inga explosiva ämnen. Explosionsrisk!
■ Missbruka inte socklar, utdragslådor, luckor etc. som fotsteg eller stöd.
■ Ta ut stickkontakten ur eluttaget eller stäng av säkringen vid avfrostning och rengöring. Dra i stickkontakten, inte i anslutningskabeln.
■ Förvara starksprit enbart i tättslutande flaskor och stående.
- Förorena inte plastdetaljer och dörrtätning med olja eller fett. Annars kan plastdetaljerna och dörrtätningslisten bli porösa.
■ Skåpets till- och frånluftsöppningar får aldrig täckas över eller blockeras.
■ Förvara inga vätskor i flaskor och burkar i frysutrymmet (i synnerhet inte kolsyrade drycker). Flaskor och burkar kan spricka!
- Stoppa aldrig djupfrysta varor i munnen direkt efter det att de har tagits ut ur frysutrymmet. Risk för frysbrännskada!

■ Förhindrande av risker för barn och utsatta personer:

Som utsatta personer räknas barn, personer med fysiska, psykiska eller uppfattningsmässiga begränsningar samt personer som inte har tillräcklig kännedom om hur skåpet ska användas säkert.

Se noga till att barn och utsatta personer har förstått riskerna.

En säkerhetsansvarig person måste ha uppsikt över eller vägleda barn och utsatta personer vid skåpet.

Låt bara barn som är minst 8 år använda apparaten.

Håll uppsikt över barn vid rengöring och skötsel.

Låt aldrig barn leka med skåpet.

■ Undvik att beröra djupfrysta varor, is, kylslingor etc. länge med händerna. Risk för frysbrännskada!

Barn i hemmet

Lämna inte förpackningsmaterialet åt barn. Kvävningsrisk på grund av wellpapp och plastfolie!
■ Skåpet är ingen leksak för barn!
■ Förvara nyckel till skåp utrustade med lås utom räckhåll för barn.

Allmänna bestämmelser

Detta skåp är avsett

■ för kylförvaring och infrysning av matvaror,
■ för tillverkning av istärningar.

Detta skåp är avsett att användas i privathushåll och anpassat för hemmamiljö.

Köldkretsen är testad med avseende på täthet.

Denna apparat uppfyller tillämpliga säkerhetsbestämmelser för elektriska apparater och är radioavstört.

Skåpet är avsett att användas på en nivå upp till högst 2000 meter över havet.

Råd beträffande skrotning

Förpackningsmaterialet

Förpackningen skyddar din produkt mot transportskador.

Allt förpackningsmaterial är skonsamt mot naturen och kan återvinnas. Hjälp till genom att ta hand om förpackningsmaterialet på ett miljöriktigt sätt.

Hör med din kommun eller ditt lokala renhållningsverk om vad som gäller.

Skrota gamla produkter

Gamla skåpet är inte värdelöst avfall! Genom miljöriktig skrotning kan värdefulla råvaror återvinnas.

Denna enhet är märkt i enlighet med der europeiska direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektroniska produkter (waste electrical and electronic equipment - WEEE).

Direktivet anger ramarna för inom EU giltigt återtagande och korrekt återvinning av uttjänta enheter.

Varning

När det gäller uttjänta kyl-/frysskåp

1. Dra ut stickkontakten ur vägguttaget.
2. Klipp av anslutningssladden så nära skåpet som möjligt och avlägsna sladd och stickkontakt.
3. Ta inte ut hyllor och fack för att därmed försvåra för barn att klättra in i skåpet!
4. Barn får inte leka med uttjänta apparater. Kvävningsrisk!

Kyl-/frysskåp innehåller kylmedel och gaser i isoleringen. Som kräver en fackmannamässig skrotning. Se till att rörledningarna inte skadas innan skåpet skrotas.

Medföljer leveransen

Kontrollera efter uppackning att ingenting är transportskadat.

Vid eventuella anmärkningar, vänd dig till affären där du köpt produkten eller till vår serviceavdelning.

Leveransen består av följande delar:

■ Fristående skåp
■ Utrustning (modellberoende)
- Påse med monteringsmateriel
Bruksanvisning
■ Monteringsanvisning
Servicehäfte
Garantibilaga
■ Information angående energiförbrukning och ljud

Platsen

Placera skåpet i ett torrt rum med god ventilation. Ställ den inte i direkt solljus eller i närheten av en värmekälla som spis, kamin etc. Om detta inte går att undvika måste en lämplig isolerskiva användas eller följande minsta avständ till värmekälla beaktas:

• Till elektriska spisar och gasspisar, 3 cm.
  ■ Till annan värmekälla, 30 cm.

Golvet på uppställningsplatsen får inte ge vika. Förstärk eventuellt golvet. Ev. ojämnheter i golvet måste utjämnas med mellanlägg.

Väggavständ

Ställ upp skåpet så att dörren alltid går att öppna minst 90°.

Observera rumstemperatur och ventilation

Rumstemperatur

Skåpet är avsett för en bestämd klimatklass. Beroende på klimatklass kan skåpet användas vid följande rumstemperaturer.

Uppgift om klimatklass står på typskylten, bild 14.

Klimatklass tillåten rumstemperatur

SN +10 °C till 32 °C

N +16 °C till 32 °C

ST +16 °C till 38 °C

T +16 °C till 43 °C

Råd

Skåpet är fullt funktionsdugligt inom rumstemperaturgränserna för den angivna klimatklassen. Om skåp med klimatklass SN används vid kallare rumstemperaturer, kan skador på skåpet uteslutas till en temperatur av +5 °C.

Ventilation

Bild 2

Luften vid skåpets bakre vägg och sidoväggarna värms upp. I annat fall får kompressorn arbeta mer, vilket leder till högre strömförbrukning. Kompressorns livslängd kan också förkortas. Detta höjer strömförbrukningen. Se därför till att ventilationsöppningarna ej täcks över!

Ansluta skåpet

Efter det att skåpet ställts upp bör man vänta minst 1 timme innan det tas i bruk. Under transporten kan det förekomma att oljan i kondensorn flyttas till kylsystemet.

Rengör skåpet innan det tas i bruk. (Läs "Rengöring och skötsel".)

Elanslutning

Eluttaget måste finnas nära skåpet och vara fritt tillgängligt även efter att skåpet har ställts upp.

Varning

Risk för elektrisk stöt!

Om nätanslutningsledningen inte är tillräcklig lång får du aldrig använda grenuttag eller förlängningskablar. Kontakta istället kundtjänsten för alternativ.

Skåpet uppfyller kraven för skyddsklass I. Anslut det till 220–240 V/50 Hz växelström via ett på föreskrivet sätt installerat eluttag med skyddsledare. Eluttaget måste vara säkrat med en 10-A- till 16-A-säkring.

Kontrollera beträffande skåp som ska användas i icke-europeiska länder att den angivna spänningen och spänningstypen stämmer överens med värdena för ditt elnät. Uppgifterna finns på typskylten, se bild 14.

Varning

Skåpet får under inga omständigheter anslutas till elektroniska energisparkontakter.

Sinus- och nätstyrda växelriktare kan användas till våra produkter. Nätstyrda växelriktare används i solcellsanläggningar som ansluts direkt till det allmänna elnätet. Vid fristående lösningar (t.ex. fartyg eller fritidshus), som inte har någon direkt anslutning till det allmänna elnätet, måste en sinusstyrd växelriktare används.

Översiktsbild

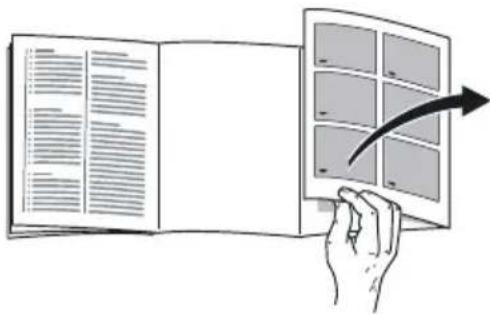

Slå upp de sista sidorna med bilder. Denna bruksanvisning gäller för flera modeller.

De olika modellernas inredning/ utrustning kan variera.

Avvikelser från bilderna kan förekomma.

Bild 1

* Endast vissa modeller.

A Kylutrymme

B Frysutrymme

1–11 Manöverpanel

12* Smör och ostfack

13 Förvaring för små flaskor

14 Hylla för stora flaskor

15 Belysning (LED)

16* Flaskhylla

17* Frukostset

18 Kylförvaringsfacket

19 Grönsakslåda med fuktighetsreglage

20* Fryslåda

Manöverpanel

Bild 4

1 Knapp "super" kylutrymme

För att stänga av eller sätta igång "super"-kylning.

2 Temperaturindikatorkylutrymme

Siffrorna motsvara de inställda kylrumstemperaturerna i °C.

3 Temperaturinställningsknappar Kylutrymme

Med dessa knappar ställs temperaturen i kylutrymmet in.

4 "fresh"-knapp

För att slå på och stänga av freshläget.

5 "eco"-knapp

För att slå på och stänga av ecoläget.

6 Vacation-knapp

Används för att koppla in och stänga av semesterläget (se kapitel Semesterläge).

7 Knapp "På/Av"

Används för att starta och stänga av hela kylskåpet.

8 Larmknapp

Tjänar till att stänga av varningssignalen (se kapitlet "Larmfunktion").

9 "super"-knapp frysdel

För att stänga av eller sätta igång "super"-infrysning.

10 Temperaturindikator frysutrymme

Siffrorna vid ljusfältet motsvarar temperaturerna i frysutrymmet i °C.

11 Temperaturinställningsknappar frysutrymme

Med dessa knappar ställs temperaturen i frysutrymmet in.

Slå på skåpet

Bild 4

1. Slå på skåpet med På/Av-knappen 7.

En varningssignal ljuder, temperaturindikatorn 10 blinkar och larmknappen 8 lyser.

1. Tryck på larmknappen 8 för att stänga av varningssignalen.

Skåpet börjar kylas. Belysningen är på när dörren är öppen.

Från fabriken rekommenderas följande temperaturer:

■ Kylutrymme: +4 °C

■ Frysutrymme: -18 °C

Råd beträffande användningen

Det kan dröja flera timmar tills den inställda temperaturen uppnåtts efter det att skåpet satts igång. Förvara inga matvaror i skåpet innan dess.

Tack vare det helautomatiska NoFrost-systemet blir det ingen is i frysen. Du behöver inte längre avfrosta skåpet.

Skåpets framsida blir delvis lätt uppvärmd vilket förhindrar kondens i närheten av dörrtätningen.

Det kan vara svårt att öppna dörren till frysutrymmet igen strax efter det att du stängt den. Vänta i så fall ett slag så att det inte längre är undertryck i skåpet.

Ställa in temperaturen

Bild 4

Kylutrymme

Temperaturen kan ställas in från +2 °C till +8 °C.

Tryck upprepade gånger på temperaturinställningsknappen kylutrymme 3, tills önskad temperatur i kylutrymmet är inställd.

Det senast inställda värdet lagras. Den inställda temperaturen visas i temperaturindikatorn kylutrymme 2.

Känsliga matvaror bör inte förvaras varmare än +4 °C.

Frysutrymme

Temperaturen kan ställas in från -16 °C till -24 °C.

Tryck upprepade gånger på temperaturinställningsknappen frysutrymme 11 tills den önskade frysutrymmestemperaturen är inställd.

Det senast inställda värdet lagras. Den inställda temperaturen visas i temperaturindikatorn frysutrymme 10.

Extrafunktioner

Bild 4

Färskvaruläge

Med färskvaruläget håller sig matvarorna ännu längre.

Start:

Tryck på fresh-knappen.

Kylskåpet ställer automatiskt in följande temperaturer:

■ Kylutrymme: +2 °C

■ Frysutrymme: ingen ändring

Avstängning:

Tryck på fresh-knappen.

Eco-läge

I Eco-läget är skåpet inställt på energispardrift.

Start:

Kylskåpet ställer automatiskt in följande temperaturer:

■ Kyldel: +8 °C

Frysdel: -16^

Avstängning:

Om du ska vara borta en längre tid kan du koppla om skåpet till det energibesparande semesterläget.

När du kopplar in semesterläget stängs den automatiska superinfrysningen av.

Temperaturen i kylutrymmet ställs automatiskt om till +14 °C.

Förvara inte några matvaror i kyldelen under denna tid.

Start:

Tryck på Vacation-knappen.

Kylskåpet ställer automatiskt in följande temperaturer:

■ Kyldel: +14 °C

■ Frysdel: ingen ändring

Avstängning:

Tryck påVacation-knappen.

sabbath-läge

När sabbath-läget kopplas in stängs följande inställningar av:

Ljudsignaler
Innerbelysning
■ Meddelanden på displayen
■ Displayens bakgrundsbelysning reduceras
Knappar spärras
■ Automatisk superinfrysning

Start och avstängning av sabbathläget:

Håll knappen super Frys intryckt i 15 sekunder.

Alarmfunktioner

Dörrlarm

Dörrlarmet (ihållande signal) slås på när en skåpsdörr fått stå öppen längre tid än en minut. Genom att stänga dörren stängs varningssignalen åter av.

Temperaturlarm

Temperaturlarm kopplas in när det är för varmt i frysutrymmet och de djupfrysta varorna är i farozonen.

Efter att man tryckt på larmknappen 8, visar temperaturindikatorn frysutrymme 10 under fem sekunder den varmaste temperatur som har rätt i frysutrymmet.

Detta värde raderas därefter. Temperaturindikatorn frysutrymme 10 visar den inställda temperaturen i frysutrymmet utan blinkning.

Från denna tidpunkt visas på nytt den "varmaste temperaturen" och lagras.

Utan att frysvarorna är i farozonen kan larmet gå igång:

när skåpet tas i bruk,
när större mängder färska matvaror har lagts in,
när frysskåpsdörren varit öppen för länge.

Råd

Frysgods som tinat får inte frysas in på nytt. Först efter det att varan tillagats (kokts eller stekts) kan varan på nytt frysas in.

Utnyttja inte längre den maximala förvaringstiden för frysgodset.

Stänga av larmet

Tryck på larmknappen 8 för att stänga av varningssignalen.

Nettovolym

Uppgifter om nettovolym finner du på typskylten i produkten. Bild 14

Maximalt utnyttjande av utrymmet i frysen

För att få plats med maximal mängd frysgods kan lådan tas ut. Matvarorna kan sedan staplas direkt på hyllan och på golvet till frysutrymmet.

Råd

Undvik kontakt mellan matvaror och bakre vägg. Luftcirkulationen kan annars hämmas.

Matvaror eller förpackningar kan frysa fast i bakre väggen.

Ta ut inredningsdetaljer

Dra ut fryslådan tills det tar emot, lyft i framkanten och ta ut. Bild 10

Kylutrymme

Kylskåpet är den idealiska förvaringsplatsen för kött, korv, fisk, mejeriprodukter, ägg, färdiglagad mat och bakverk.

Att tänka på när man lägger in varor

Lägg in färska, oskadade matvaror. På så sätt kvalitet och färskhet bevaras längre.

• Beakta tillverkarens bäst-före-datum eller förbrukningsdatum när det gäller färdigvaror och förpackningar.
  För att bevara arom, färg och färskhet lägg in matvaror väl förpackat eller täckt. Därigenom undvikas smaköverföringar och missfärgning av plastdetaljer i kylutrymmet.
  Låt varma maträtter och drycker svalna först innan du sätter dem i apparaten.

Råd

Blockera inte ventilationsöppningarna med matvaror så att ventilationen hindras. Matvaror som förvaras omedelbart framför ventilationsöppningarna kan frysa på grund av utströmmande kalluft.

Observera temperaturzonerna i kylutrymmet

På grund av luftcirkulationen uppstår zoner med olika temperatur i kylutrymmet:

- De kallaste zonerna finns framför luftutloppshålen och i svalfacket, se figur 1/18.

Råd

Förvara känsliga matvaror (t.ex. fisk, korv, kött) i de kallaste zonerna.

Den varmaste zonen är högst upp vid dörren.

Råd

Förvara t.ex. hårdost och smör i den varmaste zonen. Då kan osten fortsätta att utveckla sin arom och smöret blir bredbart.

Grönsakslåda med fuktighetsreglage

Bild 8

För att åstadkomma ett optimal lagringsklimat för frukt och grönt kan du ställa in luftfuktigheten i grönsakslådan.

• Övervägande grönt, blandade varor eller litet varor – hög luftfuktighet
• Övervägande frukt eller mycket varor – låg luftfuktighet

Råd

Frukt (t.ex. ananas, bananer, papayas och citrusfrukter) och grönsaker (t.ex. aubergine, gurka, zucchini, paprika, tomater och potatis) som är känsliga för kyla bör för optimal kvalitet och arom förvaras utanför kylskåpet vid temperaturer om ca +8 °C til +12 °C.
Beroende på mängden och typ av vara som förvaras kan det bildas kondensvatten i grönsakslådan. Avlägsna kondensvattnet med en torr trasa och anpassa luftfuktigheten i grönsakslådan via fuktighetsreglaget.

Kylförvaringsfacket

Bild 9

I kylförvaringsfacket råder lägre temperatur än i kylutrymmet. Även temperaturer under 0 °C kan uppträda. Idealiskt för förvaring av fisk, kött och korv. Ej lämpat för sallad och grönsaker och köldkänsliga varor. Temperaturen i svalfacken kan varieras med hjälp av ventilationsöppningen. Skjut temperaturreglaget uppåt för att sänka temperaturen. Skjut temperaturreglaget nedåt för att höja temperaturen. Bild 7

Superkylningen

Under 6 timmar kommer nu kylskåpet att kylas maximalt. Därefter ställs automatiskt om till den tidigare inställda temperaturen.

Använd superkylning t.ex.

Innan större mängder livsmedel läggs in.
■ För snabbkylning av drycker.

Slå på och stänga av

Bild 4

Knappen lyser, när superkylningen är påslagen.

Råd

Om superkylningen är påslagen kan det leda till högre driftsljud.

Frysutrymme

Använda frysutrymmet

■ För förvaring av djupfrysta matvaror.
■ För tillverkning av istärningar.
■ För infrysning av matvaror.

Råd

Se till att dörren till frysutrymmet alltid är stängd! När luckan är öppen tinar de djupfrysta varorna. Frysutrymmet är starkt nedisat. Dessutom: energislöseri på grund av hög strömförbrukning!

Fryskapacitet

Uppgifter om fryskapaciteten finns på typskylten. Figur 14

Förutsättningar för fryskapaciteten

■ Starta superinfrysningen 24 timmar innan färskvarorna läggs in (se kapitlet Superinfrysning).
■ Större mängder matvaror bör helst frysas in i det understa facket. Där blir de extra snabbt och därmed också skonsamt infrysta.

Infrysning och förvaring

■ Förpackningen får inte vara skadad.
■ Kontrollera bäst-före-datum.
■ Temperaturen i affärens frysdisk måste vara -18 °C eller kallare.
- Transportera om möjligt hem varorna i en kylväska och lägg dem snabbt i frysdelen.

Tänk på det här när du lägger in matvaror

Frys helst in större mängder matvaror i den understa fryslådan. Där blir de extra snabbt och därmed också skonsamt infrysta.
Bred ut matvarorna ordentligt i facken eller fryslådorna.

Råd

Redan frysta matvaror får inte komma i kontakt med de färska matvaror som ska frysas in. Flytta vid behov om genomfrysta matvaror till fryslådorna.

Säkerställ luftcirkulationen i skåpet genom att skjuta in fryslådorna till stopp.

Infrysning av mindre mängder matvaror

Hur du fryser in mindre mängder matvaror så att de så snabbt som möjligt blir genomfrysta ser du i avsnittet Automatisk superinfrysning.

Frysa in färska livsmedel

Använd endast färska och felfria matvaror till infrysning.

För att näringsvärde, arom och färg ska bibehållas i största möjliga utsträckning, bör grönsaker blancheras före infrysning. När det gäller aubergine, paprika, zucchini och sparris, krävs inte blanchering.

Litteratur om infrysning och blanchering finns i bokhandeln.

Råd

Matvaror som ska frysas in bör inte komma i beröring med redan djupfrysta matvaror.

Lämpligt att frysa in är t.ex.: Bakverk, fisk, och havsfrukter, kött, vilt, fågel, grönsaker, frukt, kryddor, ägg utan skal, mjölkprodukter såsom ost, smör och kvark, färdigrätter och matrester såsom soppor, grytor, tillagat kött och fisk, potatisrätter, suffléer och efterrätter.

- Olämpligt att frysa in är t.ex.: Grönsakssorter som vanligtvis äts råa, såsom bladsallad eller rädisor, ägg med skal, vindruvor, hela äpplen, päron och persikor, hårdkokta ägg, yoghurt, filmjölk, gräddfil, crème fraîche och majonnäs.

Förpacka djupfrysta varor

Förpacka dem lufttätt så att de inte förlorar i smak eller blir torra.

1. Lägg varan i förpackningen.
2. Tryck ut luften.
3. Förslut förpackningen väl.
4. Märk förpackningen med innehåll och infrysningsdatum.

Lämplig förpackning: plastfolie, slangfolie av polyeten, aluminiumfolie, frysburkar. Dessa produkter finns i fackhandeln.

Olämplig förpackning: omslagspapper, pergamentpapper, cellofan, soppåsar och begagnade kassar.

Lämplig förslutning: gummiband, plastklämmor, snören, köldtålig tejp eller liknande.

Påsar och slangfolie av polyeten kan svetsas med en foliesvets.

Hållbarheten hos en djupfryst vara

Hållbarheten kommer an på vilken matvara det handlar om.

Fisk, korv, färdiglagad mat, bakverk: upp till 6 månader
■ Ost, fågel, kött: upp till 8 månader

Grönsaker, frukt: upp till 12 månader

Superinfrysning

Matvaror bör frysas in till kärnan så snabbt som möjligt för att vitaminer, näringsvärden, utseende och smak ska bibehållas.

Skåpet är igång hela tiden medan superinfrysningen är inkopplad. Temperaturerna i frysutrymmet blir avsevärt lägre än under normal drift.

Allt efter de mängder av matvaror som ska frysas in kan du utnyttja superinfrysningen på olika sätt.

Råd

Om superinfrysningen är påslagen kan et leda till högre driftsljud.

Automatisk superinfrysning

Mindre mängder matvaror blir snabbast genomfrysta om du fryser in dem så här:

■ i den understa fryslådan

- till vänster

Den automatiska superinfrysningen startar automatiskt när varma matvaror ska frysas in.

Manuell superinfrysning

Figur 4

Frys helst in större mängder matvaror i det understa facket. Där blir de extra snabbt och därmed också skonsamt infrysta.

Koppla in superinfrysningen några timmar innan du ska frysa in färska matvaror för att förhindra en icke önskvärd temperaturhöjning.

sv

Om hela fryskapaciteten enligt typskylten ska utnyttjas bör du koppla in superinfrysningen 24 timmar innan de färska matvarorna. läggs in.

Tryck på "super"-knappen frysutrymme 9.

Om superinfrysningen är inkopplad tänds knappen

Stäng av superfrysningen

Figur 4

Tryck på "super"-knappen frysutrymme 9.

Superifrysningen är nu avstängd.

När superinfrysningen är färdig kopplas kylskåpet automatiskt om till normaldrift.

• Vid automatisk superinfrysning: Så snart den mindre mängd matvaror som ska frysas in har blivit genomfryst.
• Vid manuell superinfrysning: Efter cirka 2 12 dygn.

Upptining

Upptining av frysta varor kan ske på olika sätt beroende på varans art och ändamål:

■ i rumstemperatur
■ i kylskåp
■ i ugn (med/utan varmluft)
■ i mikrovågsugn

! Obs

Frysgods som tinat får inte frysas in på nytt. Först efter det att varan tillagats (kokts eller stekts) kan varan på nytt frysas in.

Utnyttja inte längre den maximala förvaringstiden för frysgodset.

Inredning

Hyllor och fack

Hyllorna inuti skåpet och facken i dörren kan vid behov flyttas. Dra hyllan mot dig, vik den nedåt och dra ut den åt sidan. Lyft facket och ta ut det.

Extrautrustning

(endast vissa modeller)

Smör och ostfack

Tryck lätt på mitten av smörfackslocket för att öppna det.

Vid rengöring av facket, lyft underifrån och ta ut.

Frukost-set

Bild 5

Lådan till frukost-setet kan separat tas ut och fyllas.

Du kan ta ut frukost-setet för påfyllnad eller tömning För detta ändamål lyft frukost-setet och dra ut. Lådans hållare kan flyttas.

Flaskhylla

Bild 6

På flaskhyllan ligger flaskorna säkert.

Islådan

Bild 13

1. Fyll islådan till 34 med dricksvatten och ställ den i frysutrymmet.
2. Lossa fastfrusen islåda endast med trubbigt föremål (sked skaft).
3. För att lossa istärningarna håll islådan kort under rinnande vatten eller vrid lite på den.

Fryskalender

Bild 12

För att undvika att de djupfrysta varornas kvalitet försämras, överskrid inte förvaringstiden. Siffrorna bredvid symbolerna på fryskalendern anger hur många månader du kan förvara de olika matvarorna i frysboxen. Beakta tillverknings- eller hållbarhetsdatum på djupfrysta varor.

Kylklamp

Kylklampen kan tas ut för att tillfälligt hålla matvaror kylda t.ex. i en kylväska.

Vid strömavbrott eller fel fördröjer kylklampen uppvärmningen av de förvarade frysvarorna.

Dekal "OK"

Med dekalen "OK" kan du kontrollera om kylfacket har nätt de säkra temperaturområden, +4 °C och lägre, som rekommenderas för matvaror. Om dekalen inte visar "OK" sänker du temperaturen successivt.

Råd

När du tar skåpet i drift kan det dröja upp till 12 timmar innan den inställda temperaturen har nätts.

Rätt inställning

Stänga av strömmen och ta skåpet ur drift

Avstängning av apparaten

Figur 4

Håll till-/från-knappen 7 intryckt i 3 sekunder för att stänga av apparaten.

Ta skåpet ur drift

När skåpet inte ska användas under en längre tid:

1. Stänga av skåpet.
2. Dra ut stickkontakten ur vägguttaget eller stäng av säkringen.
3. Rengör skåpet.
4. Låt skåpsdörren vara öppen.

Råd

För att skåpet inte ska skadas måste du öppna dess dörrar så mycket att de förblir öppna av sig själva. Kläm inte fast några föremål i dörren för att hålla den öppen.

Avfrostning

Kyldel

När kylskåpet används bildas smältvattendroppar eller frost på kylutrymmets bakre vägg. Eftersom den bakre väggen avfrostas automatiskt behöver inte frosten eller smältvattendropparna tas bort.

Frysutrymme

Tack vare det helautomatiska NoFrost-systemet blir det ingen is i frysen. Du behöver inte längre avfrosta skåpet.

Rengöring och skötsel

Obs

■ Använd inga sand-, klor- eller syrahaltiga puts- eller lösningsmedel.
■ Använd inga skurande eller repande svampar.
På de metalliska ytorna kan det uppstå korrosion.
- Diska aldrig hyllor och lådor i diskmaskinen.
Delarna kan deformeras!

Rengöringsvattnet får inte komma in i följande delar:

Manöverorgan
Belysning
■ Ventilationsöppningar
- Öppningar i skiljeplattan

Gör så här:

1. Dra ut stickkontakten eller slå av säkringen.
2. Ta ut frysvarorna och förvara dem på en sval plats. Lägg kylklampen (om en sådan finns) ovanpå matvarorna.
3. Sköljvattnet får inte komma in i manöverorganen, belysningen, ventilationsöppningarna eller skiljeplattans hål!
   Rengör skåpet med en mjuk trasa, ljumt vatten och ett pH-neutralt diskmedel.
4. Dörrtätningslisten får bara rengöras med rent vatten. Torka den sedan noggrant.
5. Starta om skåpet efter rengöringen.
6. Lägg tillbaka frysvarorna.

Rengöring av den matterade glasluckan

Glasluckan på vissa modeller har en matterad specialbeläggning som du kan skriva på med tavelkrita.

Råd

Använd inte kritpennor, de går inte att ta bort utan att det blir rester.

Följ de nedanstående rengöringsanvisningarna för glasluckor som har den här specialbeläggningen:

■ Ta bort tavelkrita med rent vatten och en svamp eller en luddfri trasa. Tryck då bara lätt mot luckan.
■ Ta bort fingeravtryck och andra fettfläckar med glasrengöringsmedel och en mjuk och torr trasa.
■ Ta bort besvärliga fläckar med lösningsmedel, t.ex. sprit eller tvättbensin, och en mjuk och torr trasa.

Skåpets interiör

Alla flyttbara delar kan tas ut ur skåpet för rengöring.

Ta ut facken i dörren

Bild 3

Lyft facken uppåt och ta ut dem.

Ta ut glashyllorna

Ta tag i glashyllorna i framkanten och ta ut dem.

Ta ut lådan

Bild 9

Dra ut facket så längt det går, lyft i framkanten och ta ut det.

Ta ut fryslådan

Bild 10

Dra ut fryslådan tills det tar emot, lyft i framkanten och ta ut.

Ta ut glashyllan ovanför grönsakslådan Bild 11

Du kan ta ut och demontera glashyllan för rengöring.

Råd

Dra ut grönsakslådan innan glashyllan tas ut.

Belysning (LED)

Ditt skåp är utrustat med en underhållsfri LED.

Reparationer av denna belysning får endast utföras av Service eller av auktoriserad fackman.

Så här kan du spara energi

Ställ skåpet i ett torrt rum med god ventilation. Ställ det inte i direkt solljus eller i närheten av en värmekälla (t.ex. element, spis).
Använd vid behov en isolerande skiva.
Låt varma rätter och drycker först svalna innan du lägger in dem i skåpet.
Lägg djupfrysta varor som ska tina i kylutrymmet för att på så sätt få nytta av kylan för kylning av matvaror.
Låt skåpdörren stå öppen så kort tid som möjligt.
För att få lägsta möjliga energiförbrukning: håll ett litet avständ i sidled till väggen.
- Hur inredningsdetaljerna anordnas har inget inflytande på apparatens energiupptagningen.

Driftsljud

Helt normala ljud

Råd

När superinfrysningen är inkopplad kan driftsljudet bli högre.

Ett brummande ljud

Motorer går (t. ex. kylaggregat, fläkt).

Ett bubblande, surrande eller gurglande ljud

Kylmedel strömmar genom rören.

Ett klickande ljud

Automatisk avfrostning sker.

Undvika ljudstörningar

Frysboxen står ojämnt

Justera in skåpet med hjälp av ett vattenpass. Använd skruvfötterna eller lägg något under fötterna.

Frysboxen "ligger an"

Rücka lite på boxen så att den inte ligger an mot intilliggande möbler eller annan utrustning.

Fack eller avställningsytor vickar eller är fastklämda

Kontrollera att delar som kan tas ut sitter stadigt och inte vickar. Ta eventuellt ut och sätt tillbaka dem på nytt.

Flaskor eller kärl inuti skåpet står för nära varandra

Flytta isär flaskorna och kärlen.

Enklare fel man själv kan åtgärda

Innan du kontaktar Service.

Det är inte alltid nödvändigt att ringa till en serviceverkstad.

Kanske är det bara en småsak som behöver åtgärdas. Prova därför först om felet kan avhjälpas med hjälp av tabellen nedan. Besök av reparatör för icke garantirelaterade åtgärder betalas av den som tillkallar service.

Fel Möjlig orsak Åtgård
Temperaturen avviker kraftigt från den inställda.		I några fall räcker det att stänga av skåpet i 5 minuter.Om det är för varmt, prova efter några timmar om en temparturanpassning skett.Om det är för kallt, kontrollera temperaturen igen nästa dag.
Det är för kallt i kyldelen eller i svalfacket.		Höj temperaturen i kyldelen.
		Skjut temperaturreglatet för svalfacket nedåt.Bild 7
Temperaturen ifrysutrymmet är för hög.	Apparaten har öppnats ofta. Öppna inte skåpet i onödan.
	Ventilationsöppningarna är övertäckta.	Ta bort hindren.
	Infrysning av större mängder färska matvaror.	Överskrid inte infrysningskapaciteten.
Skåpet kyler inte, temperaturindikator och belysning lyser.	Utställningsmod är påslagen.	Håll larmknappen, bild 4/8, intryckt i 10 sekunder tills en bekräftelsesignal ljuder.Kontrollera efter någon tid om skåpet kyler.
Kylskåpets sidväggar är varma.	I sidväggarna löper rör som blir varma under kylprocessen.	Det tillhör skåpets normala funktion och är inte något fel.Möbler som kommer i kontakt med skåpet skadas inte av värmen.
Belysningen fungerar inte. LED-belysningen är defekt. Se kapitlet "Belysning (LED)".
Ingen information i teckenfönstret.	Strömavbrott; säkringen har löst ut; stickproppen sitter inte fast i vägguttaget.	Anslut nätkontakten. Kontrollera om det finns ström; kontrollera säkringarna.
Fel Möjlig orsak Åtgärd
Frysskåpsdörren har varit öppen länge; temperaturen uppnås inte längre.	Evaporatorn i NoFrost-systemet är så kraftigt nedisad att den inte längre avfrostar helautomatiskt.	För att avfrosta evaporatorn bör man ta ut fack och djupfrysta varor och förvara dem väl isolerade på en kall plats.Stäng av frysskåpet och flytta ut det från väggen. Låt skåpsdörren vara öppen.Efter ca 20 minuter börjar smältvattnet rinna ner i avdunstningsskålen på skåpets baksida.För att förhindra att skålen svämmar över bör man torka upp smältvatten med en svamp.När det inte längre rinner något smältvatten i avdunstningsskålen, är förångaren avfrostad.Rengör innerutrymmet. Ta åter frysskåpet i bruk.
Den automatiska superinfrysningen kopplas inte in.		Skåpet avgör självt om den automatiska superinfrysningen behövs och startar eller stänger av den automatiskt.

Skåpets självtest

Skåpet har ett automatiskt självtestprogram som visar på felkällor som endast kan åtgärdas av Service.

Starta apparatens självtestprogram

1. Stäng av apparaten och vänta 5 minuter.
2. Slå på apparaten och håll inom de 10 första sekunderna en av "super"-knapparna 9 eller 1 intryckt i 3-5 sekunder tills en akustisk signal ljuder.
   Självtestprogrammet startar.
   Under självtestet ljuder en lång akustisk signal.

När självtestet är avslutat och det ljuder en akustisk signal två gånger är din apparat i ordning.

Om "super"-knappen blinkar i 10 sekunder och 5 akustiska signaler ljuder rör det sig om ett fel. Underrätta kundtjänst.

Avsluta skåpets självtest

När programmet är slut övergår skåpet till normaldrift.

Kundtjänst, produkt-/tillverkningsnummer och tekniska data

Kundtjänst

Om du har frågor, om du inte själv kan avhjälpa ett fel hos skåpet eller om skåpet måste repareras ska du vända dig till vår kundtjänst.

Du kan själv avhjälpa många problem med hjälp av informationen om felavhjälpning i den här bruksanvisningen eller på vår webbplats. Om detta inte går ska du vända dig till vår kundtjänst.

Vi hittar alltid en lämplig lösning och försöker undvika onödiga besök av våra kundtjänsttekniker.

Vi ser till att ditt skåp blir reparerat med originalreservdelar och av utbildade kundtjänsttekniker vid garantiarbeten och efter tillverkargarantins utgång.

Av säkerhetsskäl får bara utbildad yrkespersonal utföra reparationer på skåpet. Garantin gäller inte om reparationer eller ingrepp utförs av personer som inte har auktoriserats av oss för detta, eller om våra apparater förses med reservdelar, kompletteringsdelar eller tillbehör som inte är originaldelar och detta orsakar en defekt.

Funktionsrelevanta originalreservdelar enligt gällande ekodesignförordning kan beställas från vår kundtjänst under minst 10 år efter att apparaten salufördes inom EES.

Råd

Kundtjänstens åtgärder är kostnadsfria inom ramen för tillverkarens lokalt gällande garantivillkor. Garantitidens minsta längd (tillverkargaranti för enskilda konsumenter) inom den europeiska ekonomiska sfären är 2 år (med undantag för Danmark och Sverige, där tiden är 1 år) enligt gällande lokala garantivillkor. Garantivillkoren påverkar inte andra rättigheter och krav som du kan åberopa enligt lokal lagstiftning.

Detaljinformation om garantitid och garantivillkor i ditt land finns hos vår kundtjänst, din återförsäljare eller på vår webbplats.

När du kontaktar kundtjänsten behöver du ha apparatens produktnummer (E-nr) och tillverkningsnummer (FD) till hands.

Kontaktuppgifterna till kundtjänsten finns i den medföljande kundtjänstförteckningen eller på vår webbplats.

Produktnummer (E-nr.) och tillverkningsnummer (FD)

Produktnumret (E-nr.) och tillverkningsnumret (FD) finns på apparatens typskylt. Figur 14

Skriv upp dina apparatuppgifter och telefonnumret till kundtjänsten så att du snabbt kan hitta dem.

Tekniska data

Köldmedium, nettovolym och övriga tekniska uppgifter finns på typskylten. Figur 14

Mer information om din modell finns på Internet under https://www.bsh-group.com/energylabel (gäller bara för länder i den europeiska ekonomiska sfären). Webbadressen länkar dig till den officiella EU-produktdatabasen EPREL, vars webbadress ännu inte var offentliggjord när denna bruksanvisning trycktes. Följ instruktionerna för modellsökning. Modellen identifieras med hjälp av tecknen före snedstrecket i produktnumret (E-nr.) på typskylten. Alternativt hittar du också modellidentifieringen på EU-energietikettens första rad.

Reparationsuppdrag och råd vid fel

Olika länders kontaktuppgifter hittar du i bifogad förteckning över Serviceställen.

S 0771 11 22 77 local rate

Tallene på lysstreken tilsvarer fryseromstemperaturen i °C.

11 Innstillingstast for temperatur i fryserommet

Tasten lyser när superkjølingen er slått på.

Henvisning

Automatisk superfrysing slås automatisk på när det skal fryses varme matvarer.

Tasten lyser när superfrysing er slätt på.

Uttak av frysebeholderne Bilde 10
