Produkttyp	Inbyggd elektrisk ugn
Märke	Samsung
Modell	NV66M3571BS/EE
Yttermått (B x H x D)	595 x 595 x 566 mm
Ugnsvolym	66 L (enkel), 30 L (övre), 32 L (nedre) i dubbelläge
Nettovikt	40.0 kg
Strömförsörjning	220-240 V, ~50/60 Hz
Märkström	16 A (typisk, kontrollera etikett)
Energiklass (per utrymme)	A (enkel/övre/nedre)
Tillagningslägen	Varmluft, Över/Undervärme, Övervärme+Varmluft, Undervärme+Varmluft, Undervärme, Pro-Roasting, Fläktgrill, Stor grill, Ecogrill, Dubbelkokning (övre/nedre oberoende)
Specialfunktioner	Håll varm, Tallriksvärmare, Auto Cook (25 program), Timer, Fördröjd start
Rengöring	Ångrengöring (C1), Pyrolysrengöring (C2) med 3 nivåer
Säkerhetsfunktioner	Barnlås, Smart säkerhetsmekanism (stoppar uppvärmning när dörr öppnas), Dörrlås under pyrolys
Medföljande tillbehör	Galler, Gallerinsats, Bakplåt, Universalplåt, Extra djup plåt, Rotisseriespett, Avdelare
Ugnsbelysning	LED (automatisk avstängning för energibesparing)
Display	Digital med pekkontroll och vred
Garanti	Kontakta Samsung Support (varierar beroende på land)
Installationskrav	Inbyggnadsskåp med min. 550 mm bredd, 560 mm höjd, 50 mm djup, ventilationsgap 5 mm på sidorna

Vanliga frågor - NV66M3571BS/EE SAMSUNG

Hur ställer jag in klockan på min Samsung NV66M3571BS/EE-ugn?

När den slås på för första gången visar displayen '12:00' med timmen blinkande. Vrid värdratten för att ställa in timmen, tryck OK, ställ sedan in minuter och tryck OK. För att ändra senare, håll strömknappen intryckt i 3 sekunder.

Vad ska jag göra om ugnen inte värms?

Kontrollera att dörren är helt stängd (uppvärmning stoppas när den öppnas). Se till att läge och temperatur är korrekt inställda. Om säkringen eller jordfelsbrytaren har löst ut, byt/återställ. Om problemet kvarstår, kontakta Samsungs support.

Hur använder jag dubbelkokningsläget?

Sätt in avdelaren på nivå 3. Välj Dubbelkokning genom att vrida lägesväljaren. Tryck på knappen för övre eller nedre utrymmet, välj sedan tillagningsläge och temperatur. Du kan tillaga två olika rätter samtidigt.

Vad är pyrolysrengöringsfunktionen och hur använder jag den?

Pyrolysrengöring bränner bort matrester vid höga temperaturer. Ta bort alla tillbehör, torka bort större smuts, välj rengöringsläge (C2), välj varaktighet (1h50, 2h10 eller 2h30) och tryck OK. Dörren låses automatiskt. Efter avsvalning, torka bort aska med en fuktig trasa.

Hur tar jag bort ugnsluckan för rengöring?

Öppna dörren helt, vrid gångjärnsspärrarna helt. Stäng dörren till cirka 70°, ta tag i sidorna på mitten, dra och lyft tills gångjärnen lossnar. För att återmontera, gör tvärtom och se till att gångjärnsklämmorna är stängda.

Varför kommer det ånga ur ugnsluckans springa?

Lite ånga eller kondens är normalt beroende på matens fuktighet. Torka torrt efter användning. Om det är för mycket, se till att ugnen inte är överfylld och kontrollera dörrtätningen för skador.

Vad betyder felkoden 'C-d0'?

C-d0 indikerar att en knapp har tryckts för länge. Rengör knapparna och se till att de är torra. Stäng av och sätt på ugnen. Om det fortfarande visas, kontakta service.

Kan jag använda aluminiumfolie i ugnen?

Lägg inte folie på ugnsbotten eftersom det blockerar värme och kan skada emaljen. Använd bakplåtar eller folie endast på galler, se till att det inte vidrör värmeelement.

Hur byter jag ugnslampan?

Stäng av ugnen och dra ur kontakten. Använd en 25-40 W, 220-240 V, 300°C värmebeständig halogenlampa. Hantera lampan med en torr trasa. Skruva loss glaskåpan, byt lampa och montera tillbaka.

Vilken är den maximala tillagningstiden jag kan ställa in?

Du kan ställa in tillagningstid upp till 23 timmar 59 minuter. Använd timer-knappen och värdratten. Fördröjd start kan också ställas in.

BRUKSANVISNING NV66M3571BS/EE SAMSUNG

Användar- och installationsmanual

NV66M3571BS

NC66M25N12S_2E_DU64-0009A=01_3Y=NC+H=DA=ENIndb 12017-03-14 国:129541

SAMSUNG

InnehållInnehåll

Använda denna manual 3

Följande symboler används i denna bruksanvisning: 3

Säkerhetsinstruktioner 3

Viktiga säkerhetsföreskrifter 3

Korrekt avfallshantering av produkten (elektriska och elektroniska produkter) 6

Autofunktion för energibesparing 6

Installation 6

Vad som medföljer 6

Strömanslutning

Montering i skáp 8

Innan du börjar 9

Första inställningarna 9

Lukt av ny ugn 9

Smart säkerhetsmekanism 10

Tillbehör 10

Dubbelt tillagningsläge 11

Användning 12

Manöverpanel 12

Standardinställningar 13

Tilagningslagen (förutom grill) 16

Tillagningslägen (grill) 18

Temperaturinstallningsintervall för Dubbelt tillagningsläge 19

Avbryta tillagningen 20

Specialfunktion 20

Automatisk tillagning 21

Rengöring 22

Timer 24

Ljud på/Av 24

2 Svenska

Smart tillagning 24

Manuell Tlegning 24

Automatiska tillagningsprogram 29

Testrätter 31

Samling med ofta använda recept för automatisk tillagning 32

Underhäll 35

Rengöring 35

Byte 37

Felsökning 37

Kontrollpunkter 37

Informationskoder 39

Tekniska specifikationer 40

Bilaga 41

Produktdatablac 41

Använda denna manual

Tack för att du valde en inbyggnäcsugn från SAMSUNG.

Denna bruksanv sning innehåller viktig information om sakerhet och instruktioner avsedda att vägleda dig vid anvancning och underhåll av apparaten.

Ta god tid på dig att läsa denna bruksanvisning innan du använder ugnen och behåll denna bok för framtida referens.

Följande symboler används i denna bruksanvisning:

WARNING!

Farlig och osäker hantering kan resultera i allvarliga personskador, dödsfall och/eller skada på egendom

⚠️ VAR FÖRSIKTIG!

Farliga eller osäkra åtgårder som kan leda till personskada och/eller skada på egendom

OBS!

Användbara tips, rekommendationer eller information som hjäper användare att hantera produkten.

Säkerhetsinstruktioner

Installationen av denna ugn måste utföras av en behörig elektriker. Installatören ansvarar för anslutning av apparaten till stromförsörjningen med beaktande av tillampliga sakerhetsrekommandationer.

Viktiga säkerhetsföreskrifter

WARNING!

Den här enheten är inte avsedd att användas av några personer (inklusive barn) med nedsatt fysisk, psykisk eller mental förmåga, eller avsaknad av erfarenhet och kunskap, om personen eller personerna inte har någon som övervakar och instruerar angående enhetsanvändningen av en person som ansvarar för deras säkerhet.

Barn ska övervakas av en vuxen så att de inte leker med apparaten.

Om nätsladden är defekt ska den bytas ut mot en specialsladd eller en enhet som är tillgänglig hos tillverkaren eller en auktoriserad servicetekniker. (Endast fast kabeltyp)

Om strömkabeln skadas måste den bytas ut av tillverkaren, en servicetekniker eller liknande kvalificerad person för att undvika fara. (Endast montering med strömsladd)

Säkerhetsinstruktioner

Det ska gå att koppla bort enheten från strömförsörjningen efter installationen. Urkoppling blir enkel genom att ha kontakten åtkomlig eller genom att integrera en strömbrytare i det fasta kablaget i enlighet med kablagereglerna.

Fästmetoden ska inte vara lim då detta inte anses vara en tillförlitlig fästmetod.

Apparaten blir varm under användning. Omsorg bör vidtas för att undvika att röra värmeelementen inuti ugnen.

Delar som är lättåtkomliga kan bli heta under användning. Små barn ska hållas på avständ.

Om enheten har ång- eller självrengöringsfunktion, måste spill avlägsnas före rengöring och inga verktyg får lämnas i ugnen under ång- eller självrengöring. Rengöringsfunktionen beror på modellen.

Om den här enheten har självrengörande funktioner kan ytorna bli hetare än vanligt under självrengöringsprocessen och barn ska hållas på avständ. Rengöringsfunktionen beror på modellen.

Använd bara rekommenderad termometer för den här ugnen. (Endast modeller med termometer)

Ångrengörare får inte användas.

Utrustningen ska vara helt avstängd vid byte av lampa för att undvika risk för elektriska stötar.

Använd inte slipmedel eller vassa metallskrapor för att rengöra ugnens glas eftersom det kan repa ytorna, vilket kan leda till att glaset spricker.

Enheten och dess åtkomliga delar kan bli heta under användning.

Omsorg bör vidtas för att undvika att röra värmeelementen. Barn under 8 år ska inte använda apparaten utan ständig övervakning.

Denna apparat kan användas av barn från 8 år och äldre och personer med nedsatt fysisk, sensorisk eller mental förmåga eller utan erfarenhet och kunskap om de har övervakats eller instruerats i att använda apparaten på ett säkert sätt och förstår riskerna i samband med att använda apparaten. Barn får inte leka med apparaten. Rengöring och användarunderhåll ska inte utföras av barn utan övervakning. Temperaturen på yttre ytor kan vara hög när enheten används.

Luckan eller den yttre ytan kan bli varm när enheten används.

Förvara apparaten och dess sladd utom räckhåll för barn som är yngre än 8 år.

Apparaterna är inte avsedda att användas med en extern timer eller separat fjärrstyrning.

Placera den uppbända ramsidan i den bakre delen som stöd för vilopositionen vid tillagning av stora mängder. (Modellberoende)

⚠️ VAR FÖRSIKTIG!

Om ugnen har skadats under transport får den inte anslutas.

Denna apparat får endast anslutas till strömförsörjningen av en sårskilt behörig elektriker.

Vid problem med eller skada på apparaten ska du inte försöka använda den.

Reparationer för endast utföras av en behörig elektriken. En felaktigt utförd reparation kan leda till allvarliga skador på dig själy och andra. Om din ugn behöver repareras ska du kontakta ett SAMSUNG-servicecenter eller din återförsäljare.

Elektriska ledningar och kablar får inte komma i kontakt med ugnen.

ugnen ska anslutas till strömförsörjningen med en gookänd kretsbrytare eller säkring. Använd aldrig grenuttag eller förlängningssladdar.

Apparatens strömförsörjning ska kopplas från vid reparation eller rengöring.

Var försiklig vid anslutning av elektrisk utrustning till uttag i närheten av ugnen.

Om apparaten har en ång- eller varmluftstillagringsfunktion ska du inte använda den när vattentillförselenheten är skadad (Endast för modeller med ång- eller varmluftsfunktion)

Om enheten är skadad eller har sprickor ska du inte använda den utan kontakta narmaste servicecenter. (Endast för modeller med ång- eller varmluftsfunktion)

Denna ugn är endast avsedd för tillagning av mat för hushållsanvändning.

Under användning blir ugnens inre ytor tillräckligt heta för att orsaka brännskador. Rör inte vid varmeelementen eller ugnens inre ytor förran de har svalnat.

Förvara aldrig antändbara material i ugnen.

Ugnens ytor blir heta när apparaten används vid hög temperatur under en längre tid.

Vid tillagning ska du vara försiktig då du öppnar ugnsluckan, eftersom het luft och ånga snabbt strömmar ut.

Vid tillagning av rätter som innehåller alkohol kan alkoholen dunsta vid höga temperaturer och årgan kan fatta eld om den kommer i kontakt med ugnens heta delar.

För din säkerhet ska du inte använda ång- eller högtrycksapparater för rengöring.

Barn ska hållas på säkert avständ när ugnen används.

Frysta livsmedel, t.ex. pizza, ska tillagas på det stora gallret. Om bakplåten används kan den deformeras på grund av de stora temperatursklinaderna.

Häll inte vatten i ugnens botten när den är het. Detta kan orsaka skada på den emailerade ytan.

Ugnsluckan ska vara stängd under tillagning.

Lägg inte aluminiumfolie i botten av ugnen och placera inte bakplåtar eller formar på den. Aluminiumfolie blockerar varmen, vilket kan orsaka skador på den emaljerade ytan och därmed leda till dåliga tillagningsresultat.

Fruktjuicer efterlämnar fläckar som kan bli permanenta på ugnens emaljerade ytor.

Vid tillagning av mycket mjuka kakor ska ett djupt kärl användas.

Ställ inte eldfasta lergods på den öppna ugnsluckan.

Håll barn borta från luckan när du öpponar eller stänger den, eftersom de kan slå sig på luckan eller fastna med fingrarna i den.

Du ska inte kliva på, sitta på eller placera tunga föremål på luckan.

Oppna inte luckan med onödigt mycket kraft.

VARNING! Koppä inte ur apparaten från strömmen efter att tillagningsprocessen är klar.

VARNING! Låt inte luckan stå oppen när ugnen är på.

InstallationSäkerhetsinstruktioner

Korrekt avfallshantering av produkten (elektriska och elektroniska produkter)

(Gäller i länder med separata insamlingssystem)

Denna symbol på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehoren (Lex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. Dessa föremål bör hanteras separat för ändamåsenlig återvinning av beständsdelarna för att förhindra fara för hälsa och millö.

Hushållsanvändare bör kontakta återförsäljaren som såt produkten eller kommunen för vidare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt. Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteres dillsammans med annat kommersiellt avfall.

Besök samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html om du vill veta mer om Samsung's miljöengagemang och om produktspecifika lagenliga skydigheter (i.e., REACH).

Autofunktion för energibesparing

• Om ingen användarinmatning görs under en viss tid medan apparaten är på slutar apparaten att fungera och försätts i standby-läge.
• Belysning: Vid matlagning kan du släcka lampan genom att trycka in knappen för belysning. För att förbruka mindre energi stängs ugnens belysning av några minuter efter att tillagningsprogrammet påbörjats.

Installation

▲ WARNING!

Den här ugren får endast anslutas av en kvalificerad tekniker. Installatören ansvarar för att ansluta ugnen till stromkallan och att följa de säkerhetsregler som gäller i ditt område.

Vad som medföljer

Kontrollera att alla delar och tillbehör medföljer i produktens förpackning. Om du har problem med ugnen eller tillbehören ska du kontakta ett lokalt Samsung-kundcenter eller återförsäljören.

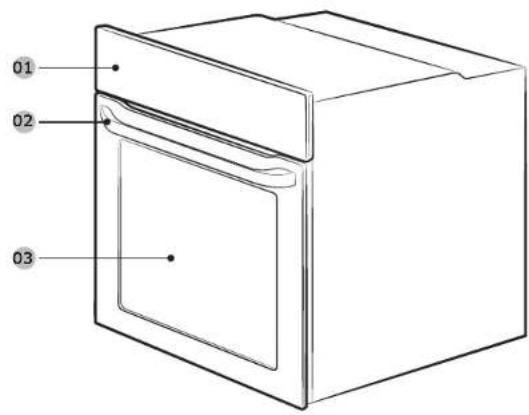

En överblick över ugnen

01 Manöverpanel 02 Luckhandtag 03 Lucka

Tillbehör

Med ugnen medföljer flera tillbehör som hjälper dig att förbereda olika typer av mat.

Galler Gallerinlägg * Bakplåt *

Universal plat * Extra djup plât * Grillspett *

Grill- och shaslikspett 'Avskiljare

OBS!

Tilgänglighet för tillbehör markerade med en asterisk (*) beror på ugnsmodel.

Strömanslutning

01 BRUN eller SVART
02 BLÄ eller VIT
03 CUL och GRÖN

Anslut ugnen till ett eluttag. Om inget vägguttag är tillgångligt på grund av gränser för tillåten spännling ska du använda en flerpolig brytare (med minst 3 mm utrymme mellan) för att uppfylla sakerhetskraven. Använd en tillräckligt lång strömkabel som stöder specifikationen H05 RR-F eller H05 VV-F. min. 1,5-2,5 mm ^2 .

Markström (A) Minsta tvårsnittsyta
10 < A ≤ 16 1,5 mm	2
16 < A ≤ 25 2,5 mm	2

Kontrollera utgångsspecifikationerna på dekalen som sitter på ugnren.

Öppna den bakre luckan på ugnen med en skruvmejsel och skruva bort skruvarna på slangklämman. Anslut sedan strömkablarna till rätt anslutningspol.

(Älpolen är avsceld för jord. Anslut först den gulgröna kabeln (jord), som måste vara längre än de andra. Om du använder en stickkontakt måste stickkontakten vara åtkomlig efter att ugnen har installerats. Samsung är inte ansvarigt för olyckor på grund av avsaknad av eller felaktig jord.

WARNING!

Kliv inte på och vrid inte på kablarna under installation och håll dem borta från de värmeavgivande delarna på ugnen.

Svenska 7

Installation

Montering i skāp

Om ugnen installeras inbyggd i ett skåp måste skåpets plastytor och adhesiva delar tåla upp till 90 °C och möblerna bredvid upp till 75 °C. Samsung är inte ansvarligt för skeda på möbler på grund av ugnens värmeavgivning ugnen måste vara ordentligt ventilerad. Utrymmet för ventilation bör vara 50 mm mellan det nedre hyjplanet och bärande vägg. Om du installerar ugnen under en håll ska cu föja hallens installationsinstruktioner.

Måttkrav för installation

Det inbyggda skåpet måste ha ventiler (E) för att ventilera värme och cirkulera luften.

Under diskho (mm)

A Minst 550

B Minst 560

C Minst 600

D Minst 460 x Minst 50

OBS!

Det inbyggda skåpet måste ha ventiler (D) för att ventilera värme och cirkulera luften.

8 Svenska

Montering av ugnen

Se till att lämna ett utrymme (A) på minst 5 mm mellan ugnen och varje sida av skåpet.

För in ugnen helt och nålet i skåpet och fixera den på båda sidorna med hjälp av de två skruvarna.

Når installationen är klar ska du ta bort skyddsfilmen, tejpen och annat förpackningsmaterial samt ta ut medföjande tillbehör ur ugnen. För att ta ur ugnen ur skåpet ska du först koppla bort strömförsörjningen till ugnen och seclan skruva bort två skruvar på båda sicorna om ugnen:

WARNING!

Ugnen måste ha ventilation för att fungera normalt. Blockera under inga omständigheter ventilationen.

OBS!

Ugnens verkliga utseende kan variera mellan olika modeller.

Innan du börjar

Första inställningarna

Når du slår på ugnen för första gången visas standardtiden "12:00" på skarmen och timsymbolen ("12") blinkar. Gör följande för att ställa in aktuell tid.

1. Med fimsymbolen blinkandes ska ou vrida på installningsratten (ratten på höger sidal) för att ställa in timmen och sedan trycka på OK för att flytta till minutsymbolen.

1. Med minutsymbolen blinkandes ska du vrida på inställningsratten för att ställa in minuten och sedan trycka på OK.

För att ändra aktuell tid efter denna första inställning ska du hålla ner knappen ④ 3 sekunder och följa stegen ovan.

Lukt av ny ugn

Innan ugnen används första gången ska den rengöras invändigt för att avlägsna lukten av ny ugn.

1. Ta bort alla tillbehör ur ugnen.
2. Kör ugnen med varmluft på 200 °C eller traditionellt på 200 °C under en timmes tid. Det förbränner eventuella rester från tillverkningen.
3. Når du år klar ska du stänga av ugnen.

Svenska 9

Innan du börjar

Smart säkerhetsmekanism

Om du öppnar luckan när ugnen är igång tänds ugnens lyse och både fläkten och värmeelementen slutar att fungera. Detta är för att undvika fysiska skador som brännskador samt för att undvika onödig energiförlust. När detta inträffar ska du stänga luckan. Ugnen fortsätter att fungera normalt eftersom detta inte är ett problem med systemet.

Tillbehör

Första gången du använder ugnen ska alla tillbehör rengöras med varmt vatten, diskmedel och en mjuk, ren trasa.

01 Nivá 1 02 Nivá 2

03 Nivá 3 04 Nivá 4

05 Nivā 5

• Sätt i tillbehören i rätt position inuti ugnen.
• Tillåt minst 1 cm utrymme från tillbehöret och ugnens botten och från något annat tillbehör.
• Var försiktig när du tar ut matkärl eller tillbehör ur ugnen. Varma maträtter kan orsaka brännskador.
• Tillbehören kan deformeras när de värms upp. När de har svalnat återfår de sin ursprungliga form och sitt ursprungliga utseende och prestanda.

Grundläggande användning

För bättre matlagningsupplevelse bör du bekanta dig med hur varje tillbehör används.

Galler Gallret år till för att grilla och steka. Sätt in gallret på plats med de utskjutande delarna (stoppar på båda sidor) framåt.

Gallerinlägg * Gallerinlägget används i kombination med plåten för att förhindra att vätska droppar ned på ugnens botten.

Bakplåt * Bakplåten (djup: 20 mm) används för att baka bakelser, kakor och andra bakverk. Sätt in den med den lutande delen framåt.

Universalplåt * Universalplåten (djup: 30 mm) används för tillagning och stekning. Använd galerinlägget för att undvika att vätska droppar på ugnens botten. Sätt in den med den lutande delen framåt.

Extra djup plåt * Extra djupa plåten (djup: 50 mm) används för att steka med eller utan grillinlägget. Sätt in den med den lutande delen framåt.

Grillspett * Det roterande grillspettet kan användas för att grilla mat som exempelvis kyckling. Använd enclast det roterande grillspettet i enkelt läge på nivå 3 där grillspetsadactern finns. Skruva bort grillspettets handtag för att avlägsna under grillning.

10 Svenska

Grill- och shaslikspett *

Sätt plåten i gallerposition 1 för att somla in köttsaften, eller längst ned i ugnen för en stor köttbit. Vi rekommenderar att grillspettet används för köttstycken på mindre än 1,5 kg.1. Stick in grillspettet i köttet. Handtaget kan skruvas mot den trubbiga änden för att göra det enklare att skjuta in grillspettet.2. Lägg förvalld potatis och grönsaker runt köttet.3. Placera vaggan på mitthyllan med den "V"-formade celen riktad framåt. Vila spettet på vaggan med den spetsiga änden riktad bakåt och skjut försikigt in det tills spettets ånde förs in i vriomekanismen på ugnens baksida. Spettets trubbiga ånde måste vila på den "V"- formade celen. (Det finns två tungor på spettet som ska vara närmast ugnsluckan så att spettet inte glider framåt. Tungorna håller även fast handtaget.)4. Skruva loss handtaget före tillagningen.5. Skruva fast handtaget när tillagningen är klar för att hjälpa till att avlågsna grillspettet från vaggan.VARNING!Se till att grillspettets handtag sitter ordentligt.Var försikiktig när du använder grillspettet. Gafflarına och nåarna är spetsiga och vassa vilket kan orsaka fysiska skador!För att undvike brännskedor ska du använda skycdshandskar för att ta bort grillspetten eftersom de är mycket heta.

Avskiljare Avskiljaren

är utformad för att dela in ugnen i två avdelningar.Använd avskiljaren med Dubbelt tillagningsläge.

Dubbelt tillagningsläge

Du kan använda både det övre och nedre facket för att tillaga två olika recept eller bara välja ett fack att laga mat med.

För in avskiljaren i nivå 3 för att dela in ugrsrummet i två fack. Ugnen känner av avskiljaren och aktiverar det övre facket som standard.

OBS!

Tillgänglighet för Dubbelt tillagningsläge beror på receptet. Mer information finns i avsnittet Smart tillagning i den här bruksanvisningen.

OBS!

Tilgänglighet för tillbehör markerade med en asterisk (') beror på ugnsmodel.

Svenska 11

Användning

Manöverpanel

Frontpanelen går att få i flera olika material och färger. Ugnens verkliga utseende kan ändras utan föregående meddelande för att förbättra ugnens kvalitet.

01 Lägesväljaren	Vrid för att välja ett tillagningsläge eller en funktion.
02 Snabb förvärmning	Snabb förvärmning värmer ugnen snabbt till en inställd temperatur.Tryck för att så på eller av alternativet snabb förvärmning.Endast tillgängligt med enkelt läge.Ivarmluft. Traditionell, övervärme+varmluft.Undervärme+varmluftInaktiverat för temperaturer som är inställda på lägre än 100 °C.
03 Timer Med timern kan du kontrollera tiden eller tid kvar under tillagning.
04 Övre/Nedre facket	Indikatororna siäs på när avskiljaren är införd. Du kan välja övre eller nedre facket för dina recept.
05 Display	Visar nödvändig information om valda lagen och inställningar.
06 OK	Tryck för att bekräfta dina inställningar.
07 Tillbaka	Avbryt aktuella inställningar och återgå till huvudskarmen.
08 Temperatur	Används för att ställa in temperaturen.
09 Tillagningstid	Tryck för att ställa in tillagningstiden.

10 Ugnslampa	Tryck på den här knappen för att slå på eller av den invärdiga lampan. Ugnens lampa slås på automatiskt när luckan öppnas eller när ugnen börjar fungera. Efter en viss tics inaktivitet slocknar den för att spåra energi.
11 Barnlås	Barnlås inaktiverar alla kontroller för att undvika olyckor. Men du kan slå av genom att vrida lägesväljaren till av. Häll den intryckt i 3 sekunder för att aktivera och håll den intryckt i 3 sekunder igen för inaktivera låset på kontrollpanelen.
12 Inställningsratt	Använd inställningsratten för att:• Ställa in tillagningstiden eller temperaturen.• Välja ett underobjekt från menyerna på översta nivån: Rengöring, Automatisk tillagning, Specialfunktion eller Grill.• Välja en portionsstorleken för program med Automatisk tillagning.

OBS!

Om du trycker på displayen med plasthandskar eller grytlappar fungerar den eventuellt inte korrekt.

12 Svenska

Standardinställningar

Det är vanligt att ändra standardtemperaturen och/eller tillagningstiden för alla tillagningslägen. Följ stegen nedan för att justera temperaturen och/eller tillagningstiden för valt tillagningsläge.

Temperatur

1. Vrid på lagesväljaren för att valja ett läge eller en funktion. Standardtemperaturen för varje val visas.

1. Vrid installningsratten för att ställa in önskad temperatur.

1. Tryck på OK för att bekräfta dina ändringar

OBS!

• Om du inte gör några ytterligare inställningar inom några sekunder börjar ugnen tillagning automatiskt med standardinställningarna.
• För att ändra den inställda temperaturen ska du trycka på knappen och göra som ovan.
• Den exakta temperaturen inuti ugnen kan mätas med en godkänd termometer och enligt en auktoriserad institutions definition. Om du använder andra termometrar kan det leda till ett mätfel.

Tillagningstid

1. Vrid på lägesvaljaren för att välja ett läge eller en funktion.

1. Tryck på knappen och vrid sedan inställningsratten för att ställa in en önskad tid på upp till 23 timmar och 59 minuter.

1. Tryck på OK för att bekräfta dina ändringar.

OBS!

• Alternativt kan du även senarelägga sluttiden för din tillagning till önskad tid. Tryck på knappen och använd inställningsratten för att stålla in en slutpunkt. Se Senarelagt slut för mer information.
• Om du vill kan du tillaga utan att ställa in tillagningstiden. I detta fall börjar ugnen att tillaga på inställda temperaturer utan tidsinformation och du måste stoppa ugnen manuellt när tillagningen är klar.
• För att ändra den inställda tillagningstiden ska du trycka på knappen och följa stegen ovan.

Svenska 13

Användning

Sluttid

1. Vrid på lagesväl jaren för att välja ett lage eller en funktion.

1. Tryck två gånger på knappen och vrid sedan på inställningsratten för att stalla in en önskad sluttid.

1. Tryck på OK för att bekräfta dina ändringar.

OBS!

• Om du vill kan du tillaga utan att ställa in sluttiden. I detta fall börjar ugnen att tillaga på inställda temperaturer utan tidsinformation och du måste stoppa ugnen manuellt när tillagningen är klar.
• För att ändra den inställda sluttiden ska du trycka två gånger på knappen och följa stegen ovan.

Senarelagt slut

Senarclagt slut är utformat för att göra matlagningen bekvämare.

Exempel 1

Föreställ dig att du väljer ett recept som tar en timme klockan 14:00 och vill att ugnen ska vara färdig med tillagningen klockan 18:00. Ställ in sluttiden genom att ändra Klart klockan till 18:00. Ugnen starter tillagningen klockan 17:00 och blir klar 18:00, så som du har angett.

Aktuell tid: 14:00 Stall in tillagningstid. 1 timme Stall in Senarelago sluttid: 18:00

Ugnen startar tillagningen klockan 17:00 och blir automatiskt klar klockan 18:00.

Exempel 2

Aktuell tid: 14.00 Stall in tillagningstid: 2 timme Stall in Senarelagd sluttid: 17.00

Ugnen startar tillagningen klockan 15:00 och blir automatiskt klar klockan 17:00.

⚠️ VAR FÖRSIKTIG!

• Senarelägga slut är inte tillgångligt i Dubbelt tillagningsläge.
• Förvara inte tillagad mat för länge i ugnen. Malen kan förstöras.

Rensa tillagningstiden

Du kan rensa tillagningstiden. Detta är användbart om du vill stoppa ugnen manuellt när som helst under processen.

1. Tryck på knappen ①medan ugnen används för tillagning för att visa standardtillagningstiden.

1. Vrid inställningsratten för att ställa in tillagningstiden till "00:00". Alternativt kan du trycka på

1. Tryck på OK.

OBS!

I Dubbelt tillagningsläge måste du först välja det övre eller nedre facket som du vill rensa tillagningstiden för.

Rensa sluttiden

Du kan rensa sluttiden. Detta är användbart om du vill stoppa ugnen manucellt när som helst under processen.

1. Tryck två gånger på knappen ④redan ugnen används för tillagning för att visa inståld sluttid.

1. Vrid på inställningsratten för att ställa in sluttiden till aktuell tid. Alternativt kan du trycka på ↻

1. Tryck på OK.

OBS!

I Dubbelt tillagningsläge måste du först välja det övre eller nedre facket som du vill rensa sluttiden för.

Användning

Tillagningslägen (förutom grill)

1. Vrid på lägesväljaren för att välja ett tillagningsläge.
2. Ställ in tillagningstiden och/eller temperaturen vid behov. Se avsnittet Standardinställningar för mer information.
3. Om du vill kan du använda Snabb förvärmning. För att göra detta ska du trycka på knappen och ställa in önskad temperatur. Motsvarande indikator sas på skärmen.

Ugnen börjar att förvärmas med ikonen. Ells innertemperaturen när den onskade temperaturen. När förvärmning är klar, döljs indikatom med ett pip. Förvärmning rekommenderas för alla tillagningslagen förutom om annat anges i matlagningsgulden.

OBS!

Du kan ändra tillagningstiden och/eller temperatur under tillagningen.

Dubbelt tillagningsläge

Du kan använda den medföljande avskiljaren för att dola in ugnssrummet i ett övre och ett nedre fack. Detta tillåter användare att aktivera två olika tillagningssätt samtidigt eller bara välja ett av facken att tillaga med.

1. For in avskiljaren i nivå 3 för att dela in ugnsummet i två fack.

1. Vrid på lägesväljaren för att välja tillagningsläget. Du kan välja lägena Grill, Varmluft, och Overvärme + Varmluft i det övre facket och lägena Varmluft, Bottom Undervärme + Varmluft och Bottom Undervärme i nedre facket.

1. Tryck på 📄ir att valja det ovre facket eller tryck på 📄ir att valja det nedre facket. Ikonen • kommer att visas på det valda facket.
2. Ställ in tillagningstiden och/eller temperaturen vid behov. Se avsnittet Standardinställningar för mer information.

1. Nár du ár klar ska du trycka pá OK

Ugnen börjar att förvärmas med ikonen 📁ls innertemperaturen när den önskade temperaturen. Förvärmning rekommenderas för alla tillagningslägen förutom om annat anges i matlagningsguiden.

OBS!

Tillgänglighet för dubbelt tillagningsläge beror på tillagningsläget. Mer information finns i avsnittet Smart tillagning i den här bruksanvisningen.

Tillagningslägen (förutom Grill)

Tillagningslägena med en asterisk (*) är tillgångliga för snabb förvärmning och inaktiverade för temperaturer lägre än 100 °C.

Läge		Temperaturintervall (°C)			Föreslagen temperatur (°C)
		Enskilt	Dubbelt
			Övre Nedre
	Varmluft	* 40-250 40	250 40-250 170
		Det bakre värmesystemet genererar varme som fördelas jamnt med fläkten för varmluft. Använd det här låget för att baka och steka på flera nivåer samtidigt.
	Traditionell	* 40-250 -	200
		Värmen kommer genom de övre och nedre värmesystemen. Den här funktionen ska användas för vanlig bakning och stekning av nästan alla typor av maträttler.
	Övervärme + Varmluft	* 40-250 40	250 - 190
		Det övre värmesystemet genererar varme som fördelas jamnt med fläkten för varmluft. Använd det här låget för stekning med en krispig yta (t.ex. krispig yta eller lasagne).

Läge		Temperaturintervall (°C)			Föreslagen temperatur (°C)
		Enskilt	Dubbelt
			Övre Nedre
	Undervärme + Varmluft	140-250 - 40-250 190
		Det nedre värmesystemet genererar värme som fördelas jämnt med fläkten för varmluft. Använd det här läget för pizza, bröd eller kakor.
	Undervärme	100-230 - 100-230 190
		Undervärmesystemet genererar värme. Använd det här läget i slutet vid bakning eller tillagning för att bryna undersidan på pajer eller pizza.
	Förstekning	80-200 - 160
		Professionell förstekning kör en automatisk cykel med förvärmning tills ugnens temperatur när 220 °C. Sedan börjar det övre värmesystemet och varmluftsfläkten att fungera för att bryna mat, tex, kött. Efter att det är brynt lagas det på läg temperatur. Använd det här läget för nötkött, fågel eller fisk.
	Fläktgrill	100-270 - 240
		De två övre värmesystemet genererar värme som fördelas jämnt med fläkten. Använd det här läget för att grilla kött eller fisk.

Användning

Tillagningslägen (grill)

1. Vrid på lägesväljaren för att välja

1. Använd inställningsratten för att välja Stor grill (G 1) eller Liten grill (G 2) och tryck sedan på OK.

1. Använd installningsratten för att ställa in temperaturen och tryck sedan på OK.

Dubbelt tillagningsläge

Grilling med Dubbelt tillagningsläge är användbart för små serveringsstorlekar för att spara ström. Som standard finns endast alternativet Stor grill i det övre facket eftersom ugnen använder endast det övre värmeelementet.

1. Sätt in avskiljaren i niva 3 för att aktivera Dubbelt tillagningsläge.

1. Vrid på lägesväljaren för att välja ☐ Som standard väljs endast Stor grill (G 1) automatiskt.

1. Använd installningsratten för att ställa in temperaturen och tryck sedan på OK.

Tillagningslägen (Grill)

Läge		Temperaturintervall (°C)			Föreslagen temperatur (°C)
		Enskilt	Dubbelt
			Övre Nedræ
G 1 Stor grill		100-270 200-250 - 240
		Den stora grillen genererar värme. Använd det här låget för att bryna matens yta (t.ex. kött, lasagne eller gratänger).
G 2 Litengill		100-270 - - 240
		Den lilla grillen genererar värme. Använd det här låget för mat som benöver mindre värme, t.ex. fiskfilé och fyllda baguetter

18 Svenska

Temperaturinställningsintervall för Dubbelt tillagningsläge

Du kan använda både det övre och nedre facket samtidigt för olika tillagningslägen.
I Dubbelt tillagningsläge påverkas temperaturintervallen i ett fack av
temperaturinställningarna för det andra. Till exempel kommer grillning i övre facket begrånsas av användningen i det nedre facket i form av tillagningstemperaturer. Båda facken begrånsar dock sina temperaturinställningar mellan lågst 40 och högst 250.

Om övre är inställt på (°C)	Det nedre facket är begränsat till (°C)
	Lågsta Högs	sta Lågsta Högs
40 40 45	40 40 45
60 50 70	60 50 70
80 70 95	80 70 95
100 85 125	100 85 125
120 100	120 100 155
140 110	140 110 185
160 125	160 125 215
180 140	180 140 250
200 155	200 155 250
220 165	220 165 250
250 170	250 170 250

Om nedreär inställtpå (°C)	Det över facket ärbegränsat till (°C)

Vid användning av undervärme eller stort grilläge

Om övre är inställt på (°C)	Det nedre facket är begränsat till (°C)
	Lågsta Högsta Lågsta Högsta
40 40 43	40 40 45
60 55 63	60 55 65
80 75 90	80 75 90
100 90 1	15 100 90 115
120 105	140 120 105 140
140 120	165 140 120 165
160 135	190 160 135 190
180 150	215 180 150 215
200 170	250 200 170 250
220 185	250 220 185 250
250 200	250 250 200 250

Om nedreär inställtpå (°C)	Det över facket árbegränsat till (°C)

Användning

Avbryta tillagningen

Medan tillagning pågår ska du vrida lågesvaljaren till "Ougnen stängs av inom några sekunder. För att undvika att acceptera felaktiga kommandon av anvöndere, väntar ugnen några sekunder så att de kan rätta till sina val.

Avbryta tillagningen för ett enskilt fack

Följ de här instruktioner för att avbryta tillagningen i Dubbelt tillagningsläge.

1. Tryck på för att avbryta tillagningen.

1. Tryck på ▶r att välja det övre facket eller tryck på ▶r att välja det nedre facket. Ikonen ►kommer att blinka på det valda facket.

1. Tryck på OK. Ugnen avslutar tillagning för det valda fasket.

Specialfunktion

Lägg till specia funktioner eller ytterligare funktioner för att förbättra din matlagningsupplevelse. Specia funktioner är inte aktiverade i Dubbelt tillagningsläge.

1. Vrid på lägesväljaren för att välja

1. Använd inställningsratten för att välja en funktion och tryck sedan på OK. Standardtemperaturen visas.
2. Ställ in tillagningstiden och/eller temperaturen vid behov. Se avsnittet Standardinställningar för mer information.

1. Tryck på OK för att starta funktionen.

Läge		Temperaturintervall (°C)	Föreslagen temperatur (°C)	Instruktioner
F 1 Vermhållning 40-100	90			Använd detta erdast för att hålla mat som precis har Ullagals varmu.
F 2 Porslinsvärmare 30-80	60			Använd detta för uppvärminning av rätter eller ugrsíformar.

Automatisk tillagning

För perfarna kockar erbjuder ugnen totalt 25 automatiska tillagningsrecept. Utnyttja denna funktion för att spara tid eller lära dig snabbare. Tillagningstiden och temperaturen justeras enligt valt recept.

1. Vrid på lägesväljaren för att välja

1. Vrid inställningsratten för att välja ett program och tryck sedan på OK

1. Vrid installningsratten för att välja en portionsstorlocken. Viktintervallet beror på programmet.

2. Tryck på OK för att starta tillagringen.

OBS!

• Vissa av alternativen i programmen för automatisk tillagning inkluderar förvärmning. För de alternativen visas förvärmningens förlopp. Placera maten i ugnen efter att ljudsignalen för förvärmning hörs. Tryck sedan på Tillagningstid när du vill starta automatisk tillagning.
• Mer information finns i avsnittet med program för automatisk tillagning i den här bruksanvisningen.

Dubbelt tillagningsläge

1. Sätt in avskiljaren i nivå 3 för att aktivera duobelt tillagningsläge.

1. Vrid på lägesväljaren för att välja

1. Tryck på 📄r att välja det övre facket eller tryck på 📄r att välja det nedre facket. Ikonen ►kommer att visas på det valda facket.

1. Vrid inställningsratten för att välja ett program för det övre facket och tryck på OK.

1. Vrid inställningsratten för att välja en portionsstorleken. Viktintervallet beror på programmet.

2. Tryck på OK för att starta tillagningen.

Svenska 21

Användning

OBS!

Mer information finns i avsnittet med program för Automatiska tillagningsprogram i den här bruksanvisningen.

Rengöring

Två rengöringslägen finns tillgångliga. Dessa funktioner sparar tid åt dig eftersom du inte behöver göra rent ugnen manuellt. Den återstäende tiden visas på skärmen under donna process.

Funktion Instruktioner
C 1 Angrengöring	Detta är användbart för att rengöra lättare nedsmutsning med ånga.
C 2 Pyro-rengöring	Den pyrolytiska funktionen är en termisk rengöring med hög temperatur. Den bränner bort feta matrestor för att underlåtta manuell rengöring.

Ångrengöring

Detta är användbart för att rengora lattare nedsmutsning med ånga:

1. Häll 400 ml vatten (% pinst) i botten på ugnen och stäng ugnsluckan.

1. Vrid på lagesval jaren for att valja

1. Vrid på inställningsratten för att välja Ångrengöring (C 1) och tryck sedan på OK för att på starta tillagningen. Ångrengöring körs i 26 minuter.

1. Använd en torr trasa för att göra rent inuti ugnen.

▲ VARNING!

Öppna inte luckan förrån cykeln är klar. Vattnet inuti ugnen är mycket varmt och kan orsaka brännskador.

OBS!

• Vi rekommenderar att ta bort envist smuts manuellt med rengöringsmedel innen ångrengöring aktiveras om ugnen är mycket nedsmulsad av fett, t.ex. efter ugnstekning eller grillning
• Lamna ugnsluckan på glant nar cykeln är klar. Detta för att läta cen emailjerade ytan inuti torka ordentligt.
• Rengöring aktiveras inte om ugnen är varm inuti. Vänta tills ugnen har svalnat och försök igen.
• Hall inte vatten i botten med kraft. Cor det forsiktigt. Annars svammar vattnet över på framsidan.

Pyro-rengöring

Den pyrolytiska funktionen är en termisk rengöring med hög temperatur. Den bränner bort feta matrester för att underlätta manuell rengöring.

1. Ta bort alla tillbehör inklusive sidovalsarna och torka bort stora orenheter manuellt från ugnens insida. Annars kan de ge upphov till lågor under rengöringscykeln, vilket i sin tur kan leda till brand

2. Vrid på lägesväljaren för att välja

3. Vrid på inställningsratten för att välja Pyrorengöring (C 2) och tryck sedan på OK.

4. Använd inställningsratten för att välja en rengöringstid bland 3 nivåer: 1 timme 50 minuter, 2 timmar 10 minuter och 2 timmar 30 minuter.

5. Tryck på OK för att starta rengöringen.

6. Når den ar klar ska du vänta tills att ugnen har svalnat och sedan torka av luckan långs med kanterna med en fuktig trasa.

⚠️ VAR FÖRSIKTIG!

• Rör inte vid ugnen eftersom den blir väldigt varm under cykeln.
• Håll barn borta från ugnen för att undvika olyckor.
• När cykein är klar ska du inte slå av strömmen medan kylfläkten är igång för att kyla ner ugnren.

OBS!

• När cykeln startar blir ugnen varm inuti. Av säkerhetsskäl läses luckan. När cykeln är klar och ugnen har svalnat läses luckan upp.
• Se till att du tömmer ugnen innan du gör rent den. Tillbehör kan deformeras på grund av höga temperaturer inuti ugnen.

Smaändihängning

Timer

Med timern kan du kontrollera tiden eller tid kvar under tillagning.

1. Tryck på

1. Använd inställningsratten för att ställa in tiden och tryck sedan på OK. Du kan ställa in tiden till max 23 timmar och 59 minuter.

OBS!

• Når tiden går ut piper ugnen och meddelandet "00:00" blinkar på skärmen.
• Du kan ändra timerinställningarna när som helst.

Ljud på/Av

• För att stänga av ljudet ska du trycka på och hålla in Ugnslampa i 3 sekunder.
• För att slå på ljudet ska du trycka på och hålla in igen i 3 sekunder.

Smart tillagning

Manuell tillagning

WARNING gällande akrylamid

Akrylamid produceras när mat med stärkelse Tillagas, Lex chips, pommes frites och bröd och kan orsaka hålsoproblem. Det rekommenderas att denna typ av mat tillagas i låg temperatur för att undvika övertillagning, att de steks för mycket eller att de bråns.

OBS!

- Förvärmning rekommenderas för alla tillagningslägen förutom om annat anges i matlagningsguiden.

Tillbehörsråd

ugnen levereras med ett annat antal eller typ av tillbehör. Du kanske tycker att vissa tillbehör saknas i tabellen nedan. Aven om du inte har tillgång till de exakta tillbehören som anges i denna matlagningsguide kan du dock följa receptet med vad du redan har och uppnå samma resultat.

• Bakplåten och universalplåten är utbytbara.
• Vid tillagning av fet mat rekommenderar vi att sätta en plåt under gallret för att samla upp oljerester. Om gällerinsatsen följde med din ugn kan du använda den tillsammans med plåten.
• Om universalplåten eller den extra djupa plåten, eller båda, följde med din ugn är det bättre att använda den som är djupast för tillagning av fet mat.

Bakning
Vi rekommenderar att du förvärmer ugnen för bästa resultat.

Mat	Tillbehör	Nivå	Uppvärmningstyp	Temp. (°C)	Tid (min.)
Sockerkaka	Galler, ∅ 25-26 cm form	2		160-170 35-40
Tigerkaka	Galler, Gugchupf plåtform	3		175-185 50-60
Bakelse	Galler, ∅ 20 cm plåtform för tårta	3		190-200 50 60
Jäst kaka på plåt med smulpaj	Universalo åt	2		160-180 40-50
Smulpaj	Galler, 22-24 cm ugnsform	3		170-180 25-30
Scones	Universalplåt	3		180-190 30-35
Lasagne	Galler, 22-24 cm ugnsform	3		190-200 25-30
Maränger	Universalplåt	3		80-100 100-150
Sufflé	Galler, suffléformar	3		170-180 20-25
Äppelkaka	Universalo åt	3		150-170 60-70
Hembakad pizza (1-1,2 kg)	Universalo åt	2		190-210 10-15
Frysta, fyllda snacks	Universalo åt	2		180-200 20-25
Ostpaj	Galler, 22-24 cm ugnsform	2		180-190 25-35
Äppelpaj	Galler, ∅ 20 cm plåtform	2		160-170 65-75
Kyld pizza	Universalo åt	3		180-200	5-10

Stekning

Mat Tillbehör	Nivå Uppvårmningstyp	Temp. (°C) Tid (min.)
Kött (Nöt/Gris/Lamm)
Rostbiff, 1 kg Galer + Universalplåt 3		1		160-180 50-70
Benfrikalvfransyska,1,5 kg	Caller + Universalplåt 3	1		160-180 90-120
Fläskstek, 1 kg Galer + Universalplåt 3		1		200-210 50-60
Fläsklägg, 1 kg Galer + Universalplåt 3		1		160-180 100-120
Lammben medbenet kvar, 1 kg	Caller + Universalplåt 3	1		170-180 100-120

Svenska 25

Smart tillagning

Mat Tillbehör Nivå Uppvärmningstyp Temp. (°C) Tid (min.)
Fågel (Kyckling/Anka/Kalkon)
Hel kyckling, 1,2 kg *	Galler - Universalplåt (för att fänga upp fettö)	31		205-70-80 *
Kycklingdelar Galer + Universaplåt 3		1		200-220-25-35
Ankbröst Galler + Universalplåt 3		1		180-200-20-30
Liten kalkon, hel, 5 kg	Galler - Universalplåt: 3	1		180-200-120-150
Grönsaker
Grönsaker, 0,5 kg	Universalplåt	3		220-230-15-20
Bakade potatishalvor, 0,5 kg	Universalplåt	3		200	45-50
Fisk
Fiskfilå, bakad	Galler + Universalplåt 3	1		200-230-10-15
Ugnstekt fisk	Galler - Universalplåt 3	1		180-200-30-40

* Vänd efter 7/5 av tillagningstiden.

Grillning

Vi rekommenderar förvärmning av ugnen med stort grilläge. Vånd den efter halva tiden.

Mat	Tillbehör	Nivå	Uppvärmningstyp	Temp. (°C)	Tid (min.)
Bröd
Rostat bröd	Galler	5		270	2-4
Varma smörgåsar	Universalplåt	4		200	4-8
Nötkött
Stek*	Galler +Universalplåt	41		240-250	15-20
Burgare*	Galler +Universalplåt	41		250-270	13-18
Griskött
Fläskkotletter	Galler +Universalplåt	41		250-270	15-20
Korv Galler+	Universalplåt	41		260-270	10-15
Fågel
Kycklingbröst	Galler +Universalplåt	41		230-240	30-35
Kycklingklubbor	Galler +Universalplåt	41		230-240	25-30

* Vånd efter 2/3 av tillagningstiden.

26 Svenska

Fryst färdig rätt

Mat Tillbehör Nivå Uppvärmningstyp Temp. (°C) Tid (min.)
Fryst pizza (0,4-0,6 kg)	Galler 3			200-220 15-25
Fryst lasagne Galier	3			180-200 46-50
Frysta pommes frites Universalplåt 3				220-225 20-25
Frysta kroketter Universalplåt 3				220-230 26-30
Fryst grillad camembert	Galler 3			190-200 10-15
Frysta baguetter med garnering	Galler +Universalplåt	31		190-200 10-15
Frysta fiskpinnar Galier +Universalplåt		31		190-200 15-25
Frysta fiskburgare Galier 3				180-200 20-35

Förstekning

Det här låget inkluderar en automatisk uppvärningscykel på upp till 220 °C. Övervärmen och varmluftsfläkten används då köttet bryns. Efter det här steget tillagas maten på låg effekt genom förvalet av låg temperatur. Det sker genom att över- och undervärmen används. Det här låget passar för kottstekar och kyckling.

Mat	Tillbehör	Nivå	Temp. (°C)	Tid (timmar)
Oxstek	Galler + Universalplåt	31	80-100	3-4
Fläskstek	Galler + Universalplåt	31	80-100	4-5
Lammstek	Galler + Universalplåt	31	80-100	3-4
Ankbröst	Galler + Universalplåt	31	70-90	2-3

Svenska 27

Smart tillagning

Dubbel tillagning

Innan du använder den dubbla tillagningsfunktionen ska du föra in avskiljaren i ugnen. Vi rekommenderar att förvärma ugnen för bästa resultat.

Följande tabell visar fem guider för dubbel tillagning som vi rekommenderar för tillagning, stekning och bakning. Genom att använda funktionen Dubbel tillagning kan du tillaga dina huvud- och sidorätter eller huvudrätter och desserter samtidigt.

• Förvärmningstiden kan förlängas när du använder funktionen Dubbel tillagning.

Nej	Del Mat Tillbehör Nivå			Uppvärmningstyp	Temp. (°C)	Tid (min.)
1	Övre Sockenkaka Galler,	∅ 25-26 cm plåtform	4 160-170 4	5
	Nedre Hembakad pizza, 1,0-1.2 kg	Universaplåt 1			190-210	13-18
2	Övre Rostade grönsaker, 0,4-0.8 kg	Universaplåt 4			200 210	18-23
	Nedre Äppe/paj Galler, ∅ 20 cm plåtform	cm plåtform	1		160-170	70-80
3	Övre	Pltabröd	4		230-240	13-18
	Nedre	Potatisgratäng, 1,0-1.5 kg	Galler, 22-24 cm ugnsform	1		180-190 45-50
4	Övre	Kycklingkubor *	Galler	4 230-250 39-55
	Nedre	Lasagne, 1,0-1.5 kg	Galler, 22-24 cm ugnsform	1 190-200 3	5
5	Övre	Fiskfilé, bakad	Galler	4		210-230 15-20
	Nedre	Äppelkaka med smördog	Universaplåt 1			170-180 25-30

* Vänd efter 2/3 av tillagningstiden.

Du kan även använda endast det övre eller undre facket för att spara ström. Tillagningstiden kan bli längre när du använder facken separat. Vi rekommenderar att förvärma ugnen för bästa resultat.

Övre

Mat	Tillbehör	Nivå	Uppvärmningstyp	Temp. (°C)	Tid (min.)
Små mjuka kakor	Universalplåt	4		170	30-35
Scones	Universalplåt	4		180-190	30-35
Lasagne	Galler	4		190-200	30-35
Kycklingklubbor *	Caller	4		230-250	30-35

* Förvärm inte ugnen. Vänd efter 7/3 av tillagningstiden.

Nedre

Mat	Tillbehör	Nivå Uppvärmningstyp		Temp. (°C)	Tid (min.)
Små mjuka kakor	Universalplåt	1		170-30	35
Tigerkaka	Galler	1		160-170	60-70
Äppelpaj	Galer	1		160-170	70-80
Hembakad pizza (1,0-1,2 kg)	Universalplåt	1		190-210	13-18

Automatiska tillagningsprogram

Enkel tillagning

I följande tabell presenteras 15 automatiska program för kokning, stekning och bakning. Den innehåller kvantiteter, viktangivelser och olika rekommendationer. Tillagningslägen och -tider här förprogrammerats för att göra det enkelt for cig. Du kommer att hitta några recest för automatiska program i din instruktionsbok.

Automatiska tillagningsprogram 1 till 5. 13 och 14 inkluderar förvärmning och visar förvärmningens framsteg. Placera maten lugren efter att ljudsignalen för förvärmning hors. Tryck sedan på Tillagningstid när du vill starta automatisk tillagning.

▲ WARNING!

Använd alltid grytlappar när du ska ta ut maten.

Kod Mat Vikt (kg) Tillbehör Nivå
A 1 Potatisgratäng	1,0-1,5 Galler 3
	Tillaga färsk potatisgratäng med hjälp av en ugnssåker form, 22-24 cm. Starta programmet och placera formen på gallrets mitt efter att ljudsignalen för förvärmning hörs.
A 2 Lasagne	1,0-1,5 Galler 3
	Tillaga hemlagad lasagne med hjälp av en ugnssåker form, 22-24 cm. Starta programmet och placera formen på gallrets mitt efter att ljudsignalen för förvärmning hörs.
A 3 Vlt brödlimpa	0,6-0,7 Galler 2
	Förbered degen och placera den i en svart rektangulär metallform (längd 25 cm). Starta programmet och efter att pipet för förvärmning hörs ställer du talrikten mitt på gallret.
A 4 Tigerkaka	0,7-0,8 Galler 2
	Förbered degen och placera den i en rund gugelhupf- eller bundtform av plåt. Starta programmet och placera plåtformen på gallrets mitt efter att ljudsignalen för förvärmning hörs.

Kod Mat Vikt (kg) Tillbehör Nivå
A 5 Brownies		0,7-0.8 Galler 3
		Tillagå degen i en ugnssäker form, 20-24cm. Starta programmet och placera formen på gallrets mitt efter att ljudsignalen för förvärmning hørs.
A 6 Røstbiff		0,9-1.1	Galler +Universalplåt	2
		1,1-1.3 1
		Krydda nötköttet och låt stå i kylen i 1 timme. Lägg det på gallret.
A 7	Kyckling, hel	0,9-1.1	Galler +Universalplåt	2
		1,1 1.3 1
		Skolj och rensa kycklingen. Pensla kycklingen med olja och kryddor. Lägg den med brøstsidan nedåt på gallret och vänd när ugnen piper.
A 8	Kycklingklubba	0,6-0.8	Galler +Universalplåt	4
		0,8-1.0 1
		Pensla med olja och kryddor och placera dem på gallret.
A 9	Öring	0,3 0.5	Galler +Universalplåt	4
		0,5 0.7 1
		Rensa och skolj fisken och placera fiskarna jamte varandra på gallret. Tillsatt citronsaft, salt och orter inuti fisken. Skår skinnytan med kniv. Pensla på olja och salt.
A 10	Stekt lax/laxfilé	0,4-0.6	Galler -Universalplåt	4
		0,6-0.8 1
		Rensa och skolj filéerna eller kotletterna. Placera filéernas skinnsida uppåt på gallret.

Svenska 29

Smart tillagning

Kod Mat Vikt (kg) Tillbehör Nivå
A 11 Stekta grönsaker		0,4-0,6	Universalplåt 4
		0,6-0,8
		Skölj och förbered skivor av zucchini, aubergine, paprika, lök och körsbärstomater. Pensla med olja, örter och kryddor. Forcela jämnt på plåten.
A 12 Frysta kroketter		0,4-0,6	Universalplåt 3
		0,6-0,8
		Fördela frysta kroketter jämnt på plåten.
A 13 Fryst pizza		0,3-0,6	Geller 3
		0,6-0,9
		Starta programmet och placera den frysta pizzan på gallrets mitt efter att ljudsignalen för förvärmning hörs. Den första installningen är för tunn italiensk pizza och den andra för tjock pan pizza
A 14 Hembakad pizza		0,8-1,0	Universalplåt 2
		1,0-1,2
		Förbered hemlagad pizza med jäst dog och lägg den på en plåt. Vikten inkluderar massan och garnering som sås, grönsaker, skinka och ost. Starta programmet och för in plåten efter att ljudsignalen för förvärmning hörs.
A 15 Jäsdeg		0,5-0,6	Geller 2
		0,7-0,8
		Förbered degen i en skäl och täck med film. Placera på galrets mitt. Den första installningen är för pizza och kakdeg och den andra för bröddeg

Dubbel tillagning

I följande tabell presenteras 10 automatiska program för kokning, stckning och bakning. Du kan använda endast övre eller nedre utrymmet eller använda det övre och nedre utrymmet samtidigt:

Programmet innehåller kväntiteter, viktangivelser och olika rekommendationer: Tillagningslagen och -tider har förprogrammerats för att göra det enkelt för dig. Du kommer att hitta några recept för automatiska program i din instruktionsbok. Alla dubbla automatiska tillagningsprogram inkluderar förvärmning och viser förvärmningens framsteg. Placera maten i ungcn efter att ljudsignalen för förvärmning hörs.

Tryck sedan på Tillagningstid när du vill starta automatisk tillagning.

▲ WARNING!

Använd alltic grytlappar när du ska ta ut maten.

Kod Mat Vikt (kg) Tillbehör		Nivå
Övre
A 1	Potatisgratäng	1,0-1,5 Galler	4
		Tillaga färsk potatisgratäng med hjälp av en ugnssåker form, 22-24 cm. Starta programmet och placera formen på gallrets mitt efter att ljudsignalen för förvärmning hörs.
A 2	Lasagne	1,0-1,5 Galler	4
		Tillaga hemlagad lasagne med hjälp av en ugnssaker form, 22-24 cm. Starta programmet och placera formen på gallrets mitt efter att ljudsignalen för förvärmning hörs.
A 3	Stekta grönsaker	0,4-0,6	Universalplåt	4
		0,6-0,8
		Skölj och förbered skivor av zucchini, aubergine, paprika, lök och körsbärstomater. Pensla med olija, örter och kryddor. Fördela jämnt på pläten.
A 4	Bakade potatishalvor	0,6-0,8	Universalplåt	4
		0,8-1,0
		Skår stora potatisar (200 g/st.) i halvor på längden. Placera med skurna sidan uppåt på pläten och pensla med olivolja, örter och kryddor.

30 Svenska

Kod Mat Vikt (kg) Tillbehör Nivå
A 5	Frysta pommes frites	0,3-0,5	Universalplåt 4
		0,5-0,7
		Fördeia pommes frites jämt på pläten.
Nedre
A 1 Äppelpaj		1,2-1,4 Caller 1
		Tillaga äppelpaj i en 24-26 cm rund plåtform. Starta programmet och placera pläformen på gallrets mitt efter att ljudsignalen för förvärmning hörs.
A 2	Äppelkaka med smördeg	0,4-0,6 Universalplåt 1
		Placera äppelkakan med smördeg på bakplåtspapper på universalpläten. Starta programmet och för in pläten efter att ljudsignalen för förvärmning hörs.
A 3 Quiche lorraine		1,2-1,5 Caller 1
		Förbered påjdegen och lägg den i en rund pajform med en diameter på 25 cm. Starta programmet, tillsätt fyllning och placera formen på gallrets mitt efter att ljudsignalen för förvärmning hörs.
A 4 Fryst pizza		0,3-0,6	Galler 1
		0,6-0,9
		Lägg den frysta pizzan på mitten av gallret.Starta programmet och för in gallret efter att ljudsignalen för förvärmning hörs. Den första installningen är för tunn italiensk pizza och den andra för tjock pan pizza.
A 5 Hembakad pizza		0,8-1,0	Universalplåt 1
		1,0 1,2
		Förbered hemiagad pizza med jäst deg och lägg den på en plåt. Vikton inkluderar massan och garnering som sås, grönsaker, skinka och ost. Starta programmet och för in pläten efter att ljudsignalen för förvärmning hörs.

Testrätter

Enligt standard EN 60350-1

1. Bakning

Rekommendationerna för bakning gäller för en föruppvärmd ugn. Använd inte funktionen Snabb förvärmning. Sätt in plätarna med den lutande delen framåt.

Typ av livsmedel	Tillbehör Nivå	Uppvärmningstyp		Temp. (°C)	Tid (min.)
Små mjuka kakor	Universalplåt 3			170	20-25
		2		165	28-33
		1+4		155	35-40
Mördegskakor	Universalplåt - Universalplåt	1+4		140	28-33
Fettfri sockerkaka	Galler + Kakformar av plåt med löstagbar botten (Mork beläggning, ∅ 26 cm)	2		160	35-40
		2		160	35-40
		1+4		155	45-50
Äppelpaj	Galler - 2 kakformar med löstagbar botten2(Mork beläggning, ∅ 20 cm)	1 placerad diegonalt		160	70-80
	Universal plåt + Galler + 2 kakformar med löstagbar botten2(Mork beläggning, ∅ 20 cm)	1+3		160	80-90

* Två kakor kan låggas på gallret längst bak till vänster och längst fram till höger.
**Två kakor kan läggas i mitten ovanpå varandra.

Svenska 31

Smart tillagning

2. Grillning

Förvärm den tomma ugnen i 5 minuter med hjälp av den stora grillfunktionen.

Typ av livsmedel	Tillbehör Nivå Ugpvärmnningstyp Temp. (°C) Tid (min.)
Varma smörgåsar på vitt brød	Gøller 5			270 (max.) 1-2
Hamburgare *(12 st.)	Gøller - Universalplåt (för ugpsarling av drops)	41		270 (max.) 1 at 15-182 at 5-8

* Vånd efter 2/3 av tillagningstiden.

3. Stekning

Typ av livsmedel	Tillbehör Nivå Uppvärmnningstyp Temp. (°C) Tid (min.)
Hel kyckling Caler + Universalplåt (for uopsamling av crop.p)	31		205 60-70 *

* Vånd efter 7/5 av tillagningstiden.

Samling med ofta använda recept för automatisk tillagning

Potatisgratäng

Ingredienser 500 g potatis, 100 ml mjölk, 100 ml grädde, 50 g vispade ägg, 1 msk salt, peppar, muskot och 150 g riven ost, smör, timjan.

Anvisningar Skala potatisen och dela dem i 3 mm tjocka skivor. Smörj en ugnform med smör (22-24 cm). Fördela skivorna på en ren handduk och håll dem täckta med en handduk medan du förbereder resten av ingredienserna. Blanda resten av ingredienserna förutom riven ost i en stor skål och blanda väl. Lagg potatisskivorna i något överlappande lager i formen och håll blandningen över dem. Strö över osten till gratinering och grädda. Servera med några färskä timjansblad ovanpå.

Lasagne

Ingredienser 2 msk olivolja, 500 g köttfårs, 500 ml tomatsås, 100 ml köttbuljong, 150 g torkade lasagneplattor, 1 lök (hackad), 200 g riven ost, 1 msk vardera av torkade persilja i flingor, oregano, basilika

Anvisningar Förbered tomatsåsen. Värm oljan i en stickpanna och stok sedan köttfårsen med den hackade löken i ca 10 min tills den är gyllenbrun. Häll i tomatsåsen och köttbuljongen och lägg i de torkade örterna. Koka upp och låt sjuda i 30 minuter, Koka lasagneplattorna enligt anvisningarna på paketer. Varva med lasagneplattor, köttfårssåsen och osten. Strö sedan den återstående osten jämmt ovanpå det sista lagret med lasagneplattor och grädda.

32 Svenska

Äppelpaj

Ingredienser • Pajdeg: 275 g mjöl, 1/2 msk salt, 125 g vitt strösocker, 8 g vaniljsocker, 175 g kallt smör, 1 ägg (uppvispat)

- Fyllning: 750 g fasta hela äpplen, 1 msk citronsaft, 40 g socker, 12 msk kanel, 50 g kärnfria russin, 2 msk brödsmulor

Anvisningar Sikta mjölet med saltet i en stor skål. Sikta i strösockret och vaniljsockret. Använd 2 knivar och skår smöret genom mjölet i små kuber. Tillsått på av det uppvispade ägget. Knöda alla ingredienserna i matberedaren tills en smulig deg formas. Forma degen till en boll med händerna. Slå in den i plastfilm och kyl den i ca 30 min.

Smörj bakformen av plåt med löstagbar botten (24–26 cm i diameter) och bröa med mjöl. Kavla ut 3/4 av degen till 5 mm tjocklek. Klå plåtformen med degen (botten och sidorna).

Skala och kärne ur äpplena. Skär dem i tärningar på cirka 1/2 x 3/4 cm. Stänk ner äpplena med citronseft och blanda väl. Skölj och torka vinbår och russin. Tillsatt socker, kanel, russin och vinbår. Blanda ordentligt och strö ströbröd på botten av smuidegen. Tryck till lite.

Rulla ut resten av degen. Skär degen i små strängar och lägg dem i kors över fyllningen. Pensla pajen jämnt med resten av de vispade äggen.

Quiche lorraine

Ingredienser • Pajdeg: 200 g vetemjöl, 80 g smör, 1 ägg

- Fyllning: 75 g bacontäningar utan fett, 125 ml grädde, 125 g crème fraiche, 2 vispade ägg, 100 g Schweizisk riven ost, salt och peppar

Anvisningar Forbered pajdegen genom att hålla mjöl, smör och ägg i en skäl och branda till en mjuk masse och sedan låta den stå i kylskäpet i 30 minuter. Rulla ut degen och lägg den i en smaff keramikform för pajer (25 cm i diameter). Nagga botten med en gaffel. Blanda ägg, grädde, cröme fraiche, ost, salt och poppar. Häll det i pajdegen precis innan gräddning.

Hembakad pizza

Ingredienser • Pizzadeg: 300 g mjöl, 7 g torrjäst, 1 msk olivolja, 200 ml varmt vatten, 1 msk socker och salt.

- Garnering: 400 g skivade grönsaker (aubergine, zucchini, lök tomat), 100 g skinka eller bacon (hackad), 100 g riven ost

Anvisningar blanda mjöl, jäst, olja, salt, socker och varmt vatten i en skå tills det är en fuktig dog. Knöde i en mabeloredare eller för hand i 5-10 min. Täck med est lock och grädda i ugnen i 30 min i 35 °C för att jäsa den. Baka ut degen på en mjölad yta till en rektangular deg och lägg den på en piät eller pizzafom. Bred tomatpure på degen och sedan skinka, svamp, oliver och tomat. Strö osten jämt fördelat över allt och grädda.

Smart tillagning

Rostbiff

Ingredienser 1 kg ryggbiff, 5 g salt, 1 g peppar, 3 g vardera av rosmarin, timjan.

Anvisningar Krydda nötköttet med salt, peppar och rosmarin och låt stå i kylen i en timme. Lägg det på gallret. Sätt in i ugnen och tillaga.

Underhåll

Rengöring

WARNING!

Kontrollera att ugnen och tillbehören är svala före rengöring.

Använd inte fråtande rengöringsmedel, hårda borstar, kökssvampar eller trasor, stålull, knivar eller andra fråtande material.

Ugnens Insida

• Rengör ugnens insida med en trasa och ett milt rengöringsmedel eller varmt tvålvatten.
• Rengör inte tätningslisterna för hand.
• För att undvika skada på de emajerade ugnysytorna ska du endost använda vanliga ugnsrengöringsmedel.
• För att avlägsna envis smuts ska du använda ett särskilt ugnsrengöringsmedel.

Ugnens utsida

Rongör ugnons utsida, till exempel luckan, handtages och skärmen med en trasa och ett milt rengöringsmodel eller varmt välvatten. Torka med handduk eller hushållspapson. Fett och smuts kan bli kvar, särskilt runt handtagen på grund av den varma luften från insidan. Vi rekommenderar att handtaget görs ret efter varje användning.

Tillbehör

Tvätta tillbehören efter varje användning och torka med en kökshandduk. För att avlägsna envis smuts kan du lägga tillbehöret i varmt tvälvatten i ca 30 minuter innar du tvättar det.

De borttagbara dolarna är belagda med en mörkgrå katalytisk emailj. De kan vara fulla med olja och fett från den cirkulerande luften under tillagning med varmluft. Denna smuts bränns dock bort i ugnstemperaturer på 200 °C eller högre.

1. Avlägsna alla tillbehör från ugnen.
2. Gör rent ugnens insida.
3. Välj läget Varmluft med högsta temperatur och kör cykeln i en timme.

OBS!

De katalytiska delarna är belagda på antingen en eller tre sidor; beroende på modell.

Lignsluckan bör inte avlägsnas vid normal användning, men om den måste tas bort för tex, rengöring, skall dessa instruktioner följas.

VAR FÖRSIKTIG!

Ugnsluckan är tung

1. Oppna luckan och vrid upp clipsen på de båda gångjärnen helt.

1. Stäng igen luckan till en vinkel på omkring 70°. Greppa i båda handtagen av ugnsluckan i mitten och dre tills gångjärnen kan tas ut.

Underhåll

1. För att setta tillbaka luckan efter rengöringen upprepar du steg 1 och 2 i omvänd ordning. Clipset på gångjärnet ska vara stängt på båda sidor.

Avlägsnande av rutan

Ugnsluckan är försedd med 3 glasrutor som är placerade mot varandra. Dessa rutor kan avlägsnas för rengöring.

A WARNING!

Ugnsluckan måste tas bort från ugnen innan rutorna kan rengöras.

1. Avlägsna de två skruvarna på vänster och höger sida om luckan.

01 Glasruta 1

02 2 gummiskydd

01 Skydd

02 Cummiskydd (höger och vänster)

03 Glasruta 2

04 Glasruta 1

OBS!

1. Ta bort omslaget och ta bort glasruta 1, 2 och 2 gummiskydd från luckan.

2. Efter att du har rengjort glasrutorna upprepar du steg 1 och 2 i omvänd ordning för att sätta ihop luckan. Kontrollera rätt plats för glasrutorna med bilcen ovan.

Når du sätter tillbaka den ihre glasrutan 1 ska du se till att du inte använder glasruta 2, och se till att sidan med text är riktad nedåt.

36 Svenska

Vattensamlare

Vattenuppsamlaren samlar inte bara in överbliven fukt från tillagningen, utan även matrester. Töm och rengör vattenuppsamlaren regelbundet.

WARNING!

Om du hittar en vattenläcka ska du kontakta oss genom värt lokala Samsung-servicecenter.

Byte

Glödlampor

• Innan du byter en glödlampa ska du slå av ugnen och koppla bort strömkabeln.
• Använd endast 25-40 W / 220-240 V, 300 °C värmetäliga glödlampor. Du kan köpa godkända glödlampor på ett lokalt Samsung-servicecenter.
• Använd allt id en torr trasa när du hanterar en hallogenlampa. Detta är för att undvika att få fingeravtryck eller svett på glödlampan, vilket resulterar i en kortare livscykel.

Felsökning

Kontrollpunkter

Om du stöter på ett problem med ugnen ska du först kontrollera tabel en nedan och prova förslagen i den. Om problemet kvarstår ska du kontakta ett lokalt Samsung-servicecenter.

Problem Orsak Åtgård
Det går inte att trycka in knapparna ordentligt.	• Det finns främmande material mellan knapparna.	• Ta bort det främmande materialet och försok igen.
	• Pekmodell: det finns fukt på utsidan.	• Avlagsna fukten och försök igen.
	• Läsfunktionen är aktiverad. • Kontrollera om lästfunktionen är aktiverad.
Tiden visas inte. • Om det inte finns någon strömförsörjning.		• Kontrollera om det finns någon strömförsörjning.
Ugnen fungerar inte. • Om det inte finns någon strömförsörjning.		• Kontrollera om det finns någon strömförsörjning.
Ugnen stoppar medan den används.	• Om den är bordkopplad från vägguttagct.	• Äteranslut strömmen.
Strömmen slås av medan ugnen är på.	• Om kortinuerlig tillagning tar lång tid.	• Efter tillagning under lång tid måste du låta ugnen svalna.
	• Om kylflakten inte fungerar. • Lyssna efter ljudet från kylfläkten.
	• Om ugnen är installerad på en plats utan bra ventilation.	• Häll mellanrummen som anges i produktens installationsmanual.
	• Om flera kontakter ansluts i samma uttag.	• Använd en enda kontakt.
Det finns ingen ström i ugnen.	• Om det inte finns någon strömförsörjning.	• Kontrollera om det finns någon strömförsörjning.
Ugnens exterior är för varm när den fungerar.	• Om ugnen är installerad på en plats utan bra ventilation.	• Häll mellanrummen som anges i produktens installationsmanual.

Felsökning

Problem Orsak Åtbjärd
Det går inte att öppna luckan på rätt sätt.	• Om det finns matrester mellan luckan och produktens insida.	• Gör rent ugnen ordentligt och öppna sedan luckan igen.
Lampan på insidan är svag eller tänds inte.	• Om lampan tänds och sedan slocknar.	• Lampan slås av automatiskt efter en viss tid för att spara energi. Du kan slå på den igen genom att trycka på knappen för ugnslampan.
	• Om lampan täcks med främmande material under tillagning.	• Gör rent på ugnens insida och kontrollera sedan.
Elektrisk stöt uppstår på ugnen.	• Om strömmen inte är ordentligt jordad	• Kontrollera om strömförsörjningen är ordentligt jordad.
	• Om du använder en kontakt utan jord.
Det droppar vatten. • Det	kan finnas vatten eller ånga i vissa fall beroende på typ av mat.Det är inte ett problem med produkten.	• Låt ugnen svalna och torka sedan av den med en torr kokshandduk.
Det kommer ånga genom en spricka i luckan.
Det finns vatten kvar i ugnen.
Ljusstyrkan inuti ugnen varierar.	• Ljusstyrkan ändras med effektvariationer.	• Effektvariationer under tillagning är inte ett problem med produkten, så det finns ingen anieckning att oroa sig.
Tillagningen är klar, men kylfäkten körs fortfarande.	• Fläkten körs automatiskt under en viss tid för att ventilera ugnen.	• Detta är inte ett problem med produkten, så det finns ingen anieckning att oroa sig.

Problem Orsak Atgård
Ugnen blir inte varm.	• Om luckan är öppen.	• Stång luckan och starta om.
	• Om ugnens kontroller inte är korrekt installda.	• Se kapitlet om ugnens funktioner och återställ ugnen.
	• Om en sakring har gått eller om brytaren har aktiverats.	• Byt ut sakringarna eller återställ kretsen. Om detta inträftar flera gånger ska en auktoriserad elektriker tillkallas.
Rök kommer ur ugnen när den används.	• Under första användningen. • Rök kan komma från värmesystemet när du använder ugnen första gången. Detta är inte en felfunktion och om du kör ugnen 2–3 gånger bör det sluta hånda.
	• Om det finns mat på värmesystemen.	• Låt ugnen svalna tillräckligt och ta bört maten från värmesystemet.
Det luktar bränt eller av plast när ugnen används.	• Om du använder piastbehållare eller andra behållare som inte är värmetåliga.	• Använd glasbehållare lämplige for varma temperaturer.
Ugnen lagar inte maten på rätt sätt.	• Om luckan öppnas ofta under tillagning.	• Öppna inte luckan ofta om du inte tillagar mat som måste vändas. Om du öppnar luckan ofta kan den invandiga temperaturen sjunka och det kan påverka resultatet.
Apparaten år varm under pyro-rengöring.	• Detta beror på att pyro-rengöring använder höga temperaturer.	• Detta år inte ett problem med produkten, så det finns ingen anledning att oroa sig.
Det luktar brånt under pyro-rengöringen.	• Pyro rengöring använder höga temperaturer, så det kan lukta av matrester som bränns.	• Det är inte en felfunktion, så det finns ingen anledning att oroa sig.
Ångrengöring fungerar inte.	• Detta beror på att temperaturen är för hög.	• Ky/ugnen och använd den sedan.
Dubbelt tillagningsläge fungerar inte.	• Om avskiljaren inte är korrekt monterad.	• Sätt i avskiljaren korrekt och använda.
Enkelt tillagningsläge fungerar inte.	• Om avskiljaren infogas i ugnen.	• Ta ut avskiljaren och använda.

Informationskoder

Om ugnen inte fungerar visas eventuellt en informationskod på skärmen. Kontrollera tabelen nedan och prova med förslagen i den.

Kod Betydelse Åtgård
C-d1 Lucklåset fungerar inte korrekt.		Slå av ugnen och starta den igen.Om problemet kvarstår ska du slå av all ström under 30 sekunder eller mer och sedan ansluta igen.Om problemet inte åtgårdas ska du kontakta ett servicecenter.
C-20	Sensorproblem.C-21
C-22
C-F1	Inträffar endast under skrivning/läsning av EEPROM.
C-F0	Om det inte finns någon kommunikation mellan huvud-PCB och under PCB.
C-F2	Inträffar när ett kommunikationsproblem uppstår mellan Touch IC <-> huvud- eller under-micom.	Slå av ugnen och starta den igen.Om problemet kvarstår ska du slå av all ström under 30 sekunder eller mer och sedan ansluta igen.Om problemet inte åtgårdas ska du kontakta ett servicecenter.
C-d0	KnapproblemInträffar när en knapp hålls intryckt under en ticsperiod	Rengör knapparna och se till att det inte finns något vatten på/ runt dem. Slå av ugnen och försök igen. Om problemet kvarstår ska du kontakta ett lokalt Samsung-servicecenter.

Felsökning

Kod Betydelse Åtgård
-dC-	Om avskiljaren tas bort under tillagningen i dubbelt tillagningsläge.Om avskiljaren sätts in under tillagning i Enkelt tillagningsläge.
S-01	SäkerhetsbrytareUgnen har varit i drift vid inställd temperatur under en längre tid.Under 105 °C - 16 timmarMellon 105 °C och 240 °C - 8 timmarFrån 245 °C till max. - 4 timmar

Tekniska specifikationer

SAMSUNC stråvar alltid efter att förbättra sina produkter. Både specifikationerna och bruksanvisningen kan andras utan foregående meddelande.

Mått (B x H x D) Utsida 595 X	595 X 566 mm
Volym 86 liter
Vikt Netto 40.0 kg

Bilaga

Produktdatablad

SAMSUNG SAMSUNG
Modellidentifiering	NV56M3571BS
Typ av utrymme	Enskilt ∅vre Nedre
Energieffektivitetsindex per utrymme (EEI utrymme)	100,0 98,5	98,5
Energieffektivitetsklass per utrymme	A A A
Energiförbrukning som krävs för att värma en standardiserad mängd i ett utrymme i en elektriskt uppvärmd ugn under en cykel i traditionellt läge per utrymme (elektrisk slutlig energi) (EC elektrisk utrymme)	0,95 kWh/ cykel
Energiförbrukning som krävs för att värma en standardiserad mängd i ett utrymme i en elektriskt uppvärmd ugn under en cykel i fläktläge per utrymme (elektrisk slutlig energi) (EC elektrisk utrymme)	0,83 kWh/ cykel	0,67 kWh/ cykel	0,67 kWh/ cykel
Antal utrymmen	3 (Enskilt, ∅vre, Nedre)
Värmekälla per utrymme (elektricitet eller gas)	Elektricitet
Volym per utrymme (V)	65 L 30 L	32 L
Typ av ugn	Inbyggd
Apparatens massa (M)	40,0 kg

Data har fastställts i enlighet med standard EN 60350-1 och Kommissionens förordningar (EU) Nr 65/2014 och (EU) 66/2014.

Energispartips

• Vid tillagning ska ugnsluckan vara stängd förutom när något behöver göras med maten. Oppna inte luckan för ofta under tillagning. På så sätt bibehålls ugnstemperaturen och du sparar energi.
• Planera användningen av ugnen för att undvika att stänga av ugnen mellan tillagningen av två rätter. Då sparar du energi och minskar tiden det tar att värma upp ugnen igen.
• Om tillagningstiden är längre än 30 minuter kan du stänga av ugnen 5–10 minuter innan slutet på tillagningstiden för att spara energi. Den kvarvarande värmen slutför tillagningsprocessen.
• När så är möjligt ska du tillaga mer än en rätt åt gången.

Svenska 41

PM

42 Svenska

PM

Svenska 43

SAMSUNG

FRAGOR ELLER KOMMENTARER?

LAND RING ELLER BESOK OSS PÀ WEBBEN
AUSTRIA	0800-SAMSUNG (0800-7267864)[Only for Premium HA] 0800-366661[Only for Dealers] 0810-112233	www.samsung.com/at/support
BELGIUM 02-201-24-18		www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
DENMARK 70 70 19 70 www.samsung.com/dk/support
FINLAND 030-6227 515 www.samsung.com/fi/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
GERMANY 06195 9340275 www.samsung.com/de/support
ITALIA 800 SAMSUNG (800.7267864) www.samsung.com/it/support
CYPRUS 8009 4000 only from landline, toll free		www.samsung.com/gr/support
GREECE	80111 SAMSUNG (80111 726 7864): only from land line([phone] from mobile and land line
LUXEMBURG 261 03 710 www.samsung.com/be_fr/support
NETHERLANDS	088 90 90 100 www.samsung.com/nl/support
NORWAY	815 56480	www.samsung.com/no/support
PORTUGAL	808 20 7267	www.samsung.com/pt/support
SPAIN	0034902172678	www.samsung.com/es/support
SWEDEN	0771 726 786	www.samsung.com/sc/support
SWITZERLAND	0800 726 78 64 (0800-SAMSUNG)	www.samsung.com/ch/support (German)www.samsung.com/ch.fr/support (French)
UK	0330 SAMSUNG (7267864)	www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100 www.samsung.com/ie/support

DG68-00890A-01

Innebygd ovn

Tiberedningsmoduser (grill) 18

En samling av vanlige automatisk tilberedte oposkrifter 32

Vedlikehold 35

Rengjøring 35

utskiftning 37

Feilsøking 37

Kontrollpunkter 37

Denne stekeovnen er konstruert utelukkende for tilberedning av mat i husholdninger.

Ikke hell vann på bunnen av ovnen när den er varm. Dette kan forårsake skade på den emaljerte overflaten.

Tilberedningsmoduser (grill)

Tilberedningsmoduser (Grill)

Modus		Temperaturområde (°C)			Anbefalt temperatur(°C)
		Enkel	Dobbel
			∅vre Nedre
G 1 Stor grill		100-270 200-250 - 240
		Den store grillen genererer varme. Bruk denne modusen tilå brune toppen av matretter (for eksempel kjøtt, lasagneeller gratenger).
G 2 ∅kogrill		100 270 - 240
		Den lille grillen genererer varme. Bruk denne modusen tilmatvarer som krever mindre varme, for eksempel fisk ogfylte baguetter.

18 Norsk

Avslutte tilberedningen for ett av rommene

Tilberedningstilstande (grill) 18

Temperaturindstillingsområde for tilstanden doboelt tilberecning 19

Sådan stoppes tilberedningen 20

Specialfunktion 20

Automatisk tilberedning 21

Rengoring 22

Timer 24

Lyd Til/Fra 24

2 Dansk

Smart tilberedning 24

Manuel tilberedning 24

Programmer til automatisk tilberechning 29

Testmåltider 31

Ovnen starter forvarmning med 📄 symbolot, indtil den interne temperatur när mältemperaturen.

Tilberedningstilstande (grill)
