Produkttyp	Ugn
Varumärke	Samsung
Modell	NV75J3140BW/EE
Installation	Inbyggd
Kapacitet	75 L
Energikälla	Elektrisk
Energiförbrukning (konventionell)	0.99 kWh
Energiförbrukning (varmluft)	0.89 kWh
Mått (H x B x D)	595 x 595 x 571 mm
Nischmått (H x B x D)	575 x 560 x 550 mm
Vikt	34.5 kg
Strömförsörjning	220-240 V, 50/60 Hz, 3650 W
Säkringsstorlek	16 A
Antal funktioner	7
Tillagningsfunktioner	Varmluft, Grill, Fläktvärme, Avfrostning, Pizza, Långkok, Håll varm
Rengöringstyp	Emaljerad insida med katalytisk bakpanel
Lucktyp	Nedfällbar
Display	LED
Timer	Ja, fördröjd start och slut på tillagning
Säkerhet	Barnlås, automatisk avstängning, sval lucka
Medföljande tillbehör	1 gallerhylla, 1 bakplåt, grillgaller
Reparationsindex	8.2 / 10

Vanliga frågor - NV75J3140BW/EE SAMSUNG

Hur förvärmer jag ugnen?

Vrid funktionsväljaren till önskat tillagningsläge och ställ in temperaturen med termostaten. Ugnen börjar förvärmas; en indikatorlampa släcks när inställd temperatur har uppnåtts.

Hur använder jag timern?

Tryck på timerknappen och använd +/- knapparna för att ställa in önskad tid. Ugnen stängs av automatiskt när timern går ut.

Kan jag använda aluminiumfolie i ugnen?

Ja, men undvik att täcka ugnsbotten eller värmeelementen. Använd folie endast på bakplåten eller för att täcka mat, se till att den inte vidrör sidorna.

Hur rengör jag ugnen?

Torka av insidan med en fuktig trasa och milt rengöringsmedel efter varje användning. Den katalytiska bakpanelen självrengörs under högtemperaturcykler. Använd inte slipande rengöringsmedel.

Vad gör barnlåset?

Barnlåset inaktiverar kontrollpanelen för att förhindra oavsiktlig användning. För att aktivera, tryck och håll in låsknappen i 3 sekunder; upprepa för att avaktivera.

Varför värms inte ugnen?

Kontrollera att ugnen är korrekt ansluten till strömmen och att strömbrytaren är på. Se till att funktion och temperatur är korrekt inställda. Om problemet kvarstår, kontakta en kvalificerad tekniker.

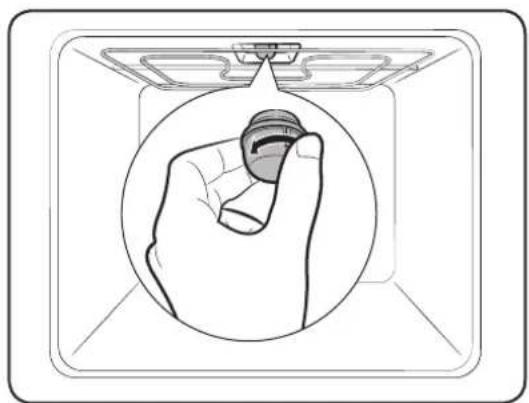

Hur byter jag ugnslampan?

Koppla bort strömmen, ta bort glaslocket genom att vrida det moturs, och byt ut lampan (230 V, 25 W, G9-sockel). Sätt tillbaka locket och återställ strömmen.

Vilken är max temperaturen?

Maximal temperatur för de flesta funktioner är 250°C. För grillfunktionen kan den nå upp till 275°C.

Kan jag baka på flera nivåer?

Ja, varmluftsläget distribuerar värmen jämnt, vilket möjliggör bakning på flera nivåer. För bästa resultat, rotera plåtarna halvvägs.

Hur ställer jag in fördröjd start?

Välj tillagningsfunktion och temperatur, tryck sedan på knappen för fördröjd start. Använd +/- knapparna för att ställa in när du vill att ugnen ska starta. Bekräfta och ugnen börjar vid inställd tid.

BRUKSANVISNING NV75J3140BW/EE SAMSUNG

Användar- och installationsmanual

Använda denna manual 4

Följande symboler används i denna bruksanvisning: 4

Säkerhetsinstruktioner 5

Viktiga säkerhetsföreskrifter 5

Korrekt avfallshantering av produkten (elektriska och elektroniska produkter) 9

Autofunktion för energibesparing 9

Installation 10

Vad som medföljer 10

Strömanslutning 12

Montering i skåp 13

Innan du börjar 16

Första inställningarna 16

Lukt av ny ugn 16

Mjukt stängande lucka (mjuk, säker och tyst) 17

Tillbehör 17

Mekaniskt läs 19

Användning 20

Manöverpanel 20

Snabb förvärmning 21

Tillagningstid 22

Tillagningslägen 22

Avbryta tillagningen 23

Bekvämlighet 24

2 Svenska

Smart tillagning 25

Manuell tillagning 25

Testrätter 29

Underhåll 31

Rengöring 31

Byte 38

Felsökning 39

Kontrollpunkter 39

Informationskoder 42

Bilaga 43

Produktdatablad 43

Använda denna manual

Tack för att du valde en SAMSUNG inbyggnadsugn.

Denna bruksanvisning innehåller viktig information om säkerhet och instruktioner avsedda att vägleda dig vid användning och underhåll av apparaten.

Ta god tid på dig att läsa denna bruksanvisning innan du använder ugnen och behåll denna bok för framtida referens.

Följande symboler används i denna bruksanvisning:

▲ VARNING!

Farlig och osäker hantering kan resultera i allvarliga personskador, dödsfall och/eller skada på egendom.

⚠️ VAR FÖRSIKTIG!

Farlig och osäker hantering kan resultera i personskador och/eller egendomsskador.

OBS!

Användbara tips, rekommendationer eller information som hjälper användare att hantera produkten.

4 Svenska

Säkerhetsinstruktioner

Installationen av denna ugn måste utföras av en behörig elektriker. Installatören ansvarar för anslutning av apparaten till strömförsörjningen med beaktande av tillämpliga säkerhetsrekommodationer.

Viktiga säkerhetsföreskrifter

WARNING!

Den här enheten är inte avsedd att användas av några personer (inklusive barn) med nedsatt fysisk, psykisk eller mental förmåga, eller avsaknad av erfarenhet och kunskap, om personen eller personerna inte har någon som övervakar och instruerar angående enhetsanvändningen av en person som ansvarar för deras säkerhet.

Barn ska övervakas av en vuxen så att de inte leker med apparaten.

Om nätsladden är defekt ska den bytas ut mot en specialsladd eller en enhet som är tillgänglig hos tillverkaren eller en auktoriserad servicetekniker. (Endast fast kabeltyp)

Om strömkabeln skadas måste den bytas ut av tillverkaren, en servicetekniker eller liknande kvalificerad person för att undvika fara. (Endast montering med strömsladd)

Det ska gå att koppla bort enheten från strömförsörjningen efter installationen. Urkoppling blir enkel genom att ha kontakten åtkomlig eller genom att integrera en strömbrytare i det fasta kablaget i enlighet med kablagereglerna.

Fästmetoden ska inte vara lim då detta inte anses vara en tillförlitlig fästmetod.

Apparaten blir varm under användning. Omsorg bör vidtas för att undvika att röra värmeelementen inne i ugnen.

Delar som är lättåtkomliga kan bli heta under användning. Små barn ska hållas på avständ.

Svenska 5

Säkerhetsinstruktioner

Om enheten har ång- eller självrengöringsfunktion, måste spill avlägsnas före rengöring och inga verktyg får lämnas i ugnen under ång- eller självrengöring. Rengöringsfunktionen beror på modellen.

Om den här enheten har självrengörande funktioner kan ytorna bli hetare än vanligt under självrengöringsprocessen och barn ska hållas på avständ. Rengöringsfunktionen beror på modellen.

Använd bara rekommenderad termometer för den här ugnen. (Endast modeller med termometer)

Ångrengörare får inte användas.

Utrustningen ska vara helt avstängd vid byte av lampa för att undvika risk för elektriska stötar.

Använd inte slipmedel eller vassa metallskrapor för att rengöra ugnens glas eftersom det kan repa ytorna, vilket kan leda till att glaset spricker.

Enheten och dess åtkomliga delar kan bli heta under användning.

Omsorg bör vidtas för att undvika att röra värmeelementen.

Barn under 8 år ska inte använda apparaten utan ständig övervakning.

Denna apparat kan användas av barn från 8 år och äldre och personer med nedsatt fysisk, sensorisk eller mental förmåga eller utan erfarenhet och kunskap om de har övervakats eller instruerats i att använda apparaten på ett säkert sätt och förstår riskerna i samband med att använda apparaten. Barn får inte leka med apparaten. Rengöring och användarunderhåll ska inte utföras av barn utan övervakning.

Temperaturen på yttre ytor kan vara hög när enheten används.

Luckan eller den yttre ytan kan bli varm när enheten används.

Förvara apparaten och dess sladd utom räckhåll för barn som är yngre än 8 år.

6 Svenska

Apparaterna är inte avsedda att användas med en extern timer eller separat fjärrstyrning.

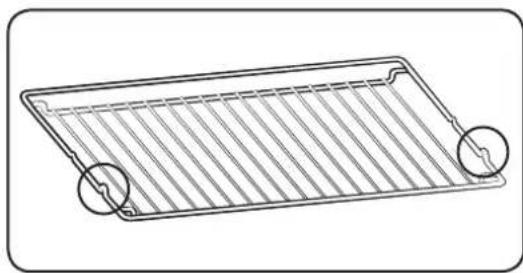

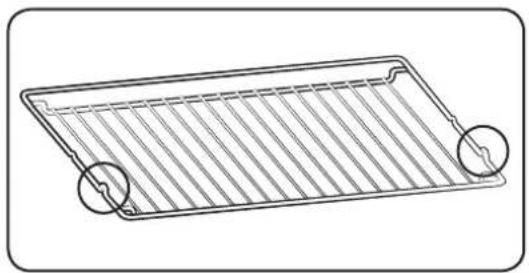

För in gallret på plats med de utskjutande delarna (stoppar på båda sidor) framåt så att gallret stöder vilopositionen för stora mängder.

⚠️ VAR FÖRSIKTIG!

Om ugnen har skadats under transport får den inte anslutas.

Denna apparat får endast anslutas till strömförsörjningen av en särskilt behörig elektriker.

Vid fel eller skada på apparaten ska du inte försöka använda den.

Reparationer får endast utföras av en behörig elektriker. En felaktigt utförd reparation kan leda till allvarliga skador på dig själv och andra. Om din ugn behöver repareras ska du kontakta ett SAMSUNG-servicecenter eller din återförsäljare.

Elektriska ledningar och kablar får inte komma i kontakt med ugnen.

Ugnen ska anslutas till strömförsörjningen med en godkänd kretsbrytare eller säkring. Använd aldrig grenuttag eller förlängningssladdar.

Apparatens strömförsörjning ska kopplas från vid reparation eller rengöring.

Var försiktig vid anslutning av elektrisk utrustning till uttag i närheten av ugnen.

Om apparaten har en ång- eller varmluftstillagningsfunktion ska du inte använda den när vattentillförselenheten är skadad. (Endast för modeller med ång- eller varmluftsfunktion)

Om enheten är skadad eller har sprickor ska du inte använda den utan kontakta närmaste servicecenter. (Endast för modeller med ång- eller varmluftsfunktion)

Denna ugn är endast avsedd för tillagning av mat för hushållsanvändning.

Under användning blir ugnens inre ytor tillräckligt heta för att orsaka brännskador. Rör inte vid värmeelementen eller ugnens inre ytor förrän de har svalnat.

Förvara aldrig antändbara material i ugnen.

Ugnens ytor blir heta när apparaten används vid hög temperatur under en längre tid.

Vid tillagning ska du vara försiktig då du öppnar ugnsluckan, eftersom het luft och ånga snabbt strömmar ut.

Svenska 7

Säkerhetsinstruktioner

Vid tillagning av rätter som innehåller alkohol kan alkoholen dunsta vid höga temperaturer och ångan kan fatta eld om den kommer i kontakt med ugnens heta delar.

För din säkerhet ska du inte använda ång- eller högtrycksapparater för rengöring.

Barn ska hållas på säkert avständ när ugnen används.

Frysta livsmedel, som t.ex. pizza, ska tillagas på det stora gallret. Om bakplåten används kan den deformeras p.g.a. de stora temperaturskillnaderna.

Häll inte vatten i ugnens botten när den är het. Detta kan orsaka skada på den emaljerade ytan.

Ugnsluckan ska vara stängd under tillagning.

Lägg inte aluminiumfolie i botten av ugnen och placera inte bakplåtar eller formar på den.

Aluminiumfolie blockerar värmen, vilket kan orsaka skador på den emaljerade ytan och därmed leda till dåliga tillagningsresultat.

Fruktjuicer efterlämnar fläckar som kan bli permanenta på ugnens emaljerade ytor.

Vid tillagning av mycket mjuka kakor ska ett djupt kärl användas.

Ställ inte eldfasta lergods på den öppna ugnsluckan.

Håll barn borta från luckan när du öppnar eller stänger den eftersom de kan slå sig på luckan eller fastna med fingrarna i den.

Du ska inte kliva på, sitta på eller placera tunga föremål på luckan.

Öppna inte luckan med onödigt mycket kraft.

VARNING: Koppla inte ur apparaten från strömmen efter att tillagningsprocessen är klar.

WARNING: Låt inte luckan stå öppen när ugnen är på.

Korrekt avfallshantering av produkten (elektriska och elektroniska produkter)

(Gäller i länder med separata insamlingssystem)

Märkningen på produkten, tillbehören eller dokumentationen anger att produkten och dess elektroniska tillbehör (t.ex. laddare, headset, USB-kabel) inte får slängas i hushållssoporna vid livsslut. Dessa föremål bör hanteras separat för ändamålsenlig återvinning av beståndsdelarna för att förhindra fara för hälsa och miljö. Hushållsanvändare bör kontakta återförsäljaren som sålt produkten eller kommunen för vidare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt. Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt avfall.

Autofunktion för energibesparing

- Om ingen användarinmatning görs under en viss tid medan apparaten är på slutar apparaten att fungera och försätts i standby-läge.

Installation

WARNING!

Den här ugnen får endast anslutas av en kvalificerad tekniker. Installatören ansvarar för att ansluta ugnen till strömkällan och att följa de säkerhetsregler som gäller i ditt område.

Vad som medföljer

Kontrollera att alla delar och tillbehör medföljer i produktens förpackning. Om du har problem med ugnen eller tillbehör ska du kontakta ett lokalt Samsung-kundcenter eller återförsäljaren.

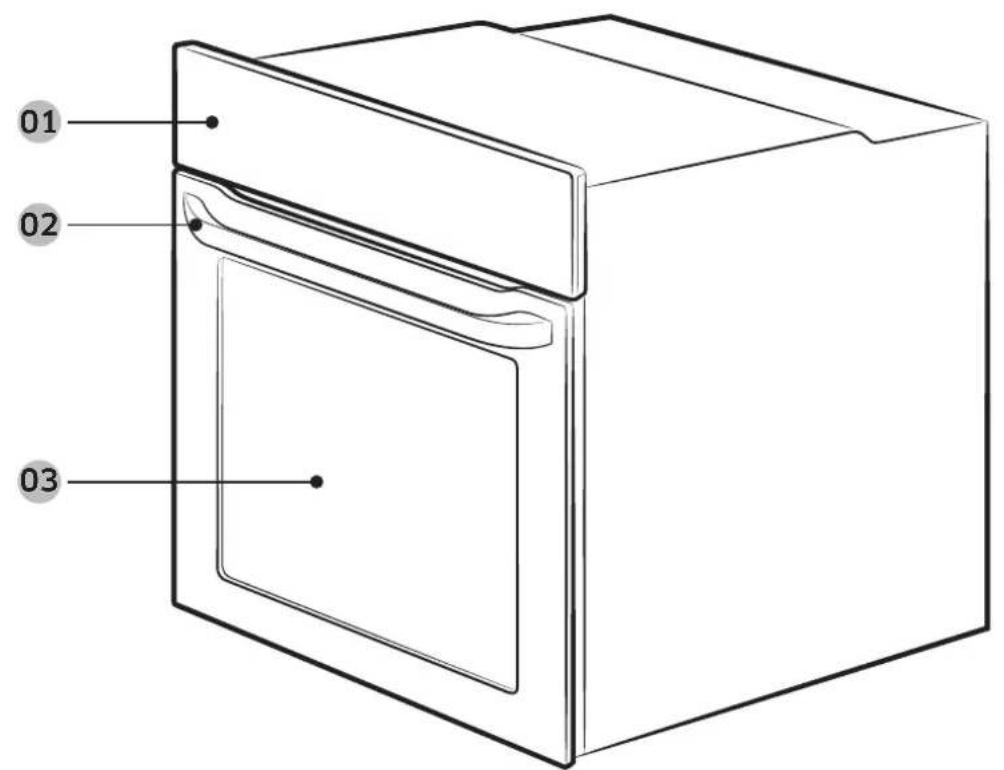

En överblick över ugnen

01 Manöverpanel
02 Luckhandtag
03 Lucka

10 Svenska

Tillbehör

Med ugnen medföljer flera tillbehör som hjälper dig att förbereda olika typer av mat.

Galler Gallerinlägg* Bakplät*

Universalplåt* Extra djup plåt* Teleskopiska falsar*

OBS!

Tillgänglighet för tillbehör markerade med en asterisk (*) beror på ugnsmodell.

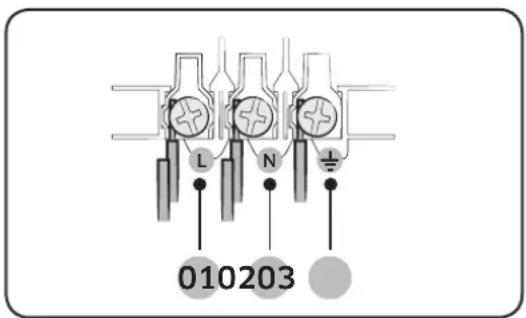

Strömanslutning

01 BRUN eller SVART
02 BLÅ eller VIT
03 GUL och GRÖN

Anslut ugnen till ett eluttag. Om inget vägguttag är tillgängligt på grund av gränser för tillåten spänning ska du använda en flerpolig brytare (med minst 3 mm utrymme mellan) för att uppfylla säkerhetskraven. Använd en tillräckligt lång strömkabel som stöder specifikationen H05 RR-F eller H05 VV-F, min. 1,5–2,5 mm².

Märkström (A) Minsta tvärsnittsyta
10 < A ≤ 16 1,5 mm	^2
16 < A ≤ 25 2,5 mm	^2

Kontrollera utgångsspecifikationerna på etiketten på ugnen.

Öppna den bakre luckan på ugnen med en skruvmejsel och skruva bort skruvarna på slangklämman. Anslut sedan strömkablarna till rätt anslutningspol.

(±polen är avsedd för jord. Anslut först den gulgröna kabeln (jord), som måste vara längre än de andra. Om du använder en stickkontakt måste stickkontakten vara åtkomlig efter att ugnen har installerats. Samsung är inte ansvarigt för olyckor på grund av avsaknad av eller felaktig jord.

▲ VARNING

Kliv inte på och vrid inte kablarna under installation och håll dem borta från de värmeavgivande delarna på ugnen.

12 Svenska

Montering i skåp

Om ugnen installeras inbyggd i ett skåp måste skåpets plastytor och adhesiva delar tåla upp till 90 °C och möblerna bredvid upp till 75 °C. Samsung är inte ansvarigt för skada på möbler på grund av ugnens värmeavgivning.

Ugnen måste vara ordentligt ventilerad. Utrymmet för ventilation bör vara 50 mm mellan det nedre hyllplanet och bärande vägg. Om du installerar ugnen under en håll ska du följa hållens installationsinstruktioner.

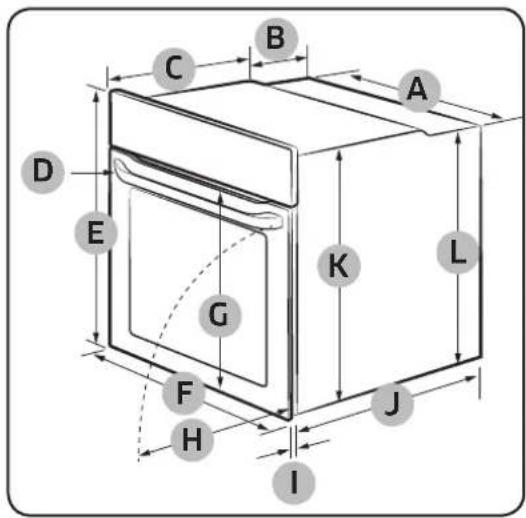

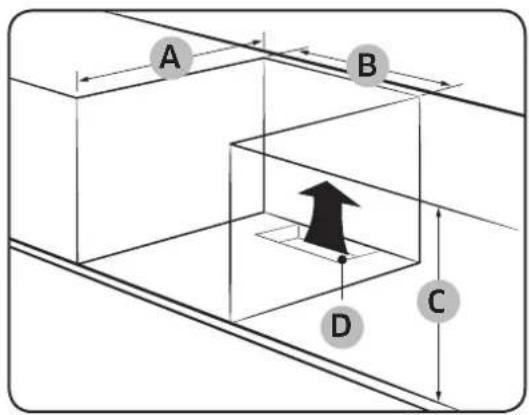

Mättkrav för installation

Det inbyggda skåpet måste ha ventiler (E)

för att ventilera värme och cirkulera luften.

Svenska 13

Installation

Montering av ugnen

Under diskho (mm)

A Minst 550

B Minst 560

C Minst 600

D Minst 460 x Minst 50

OBS!

Det inbyggda skåpet måste ha ventiler (D) för att ventilera värme och cirkulera luften.

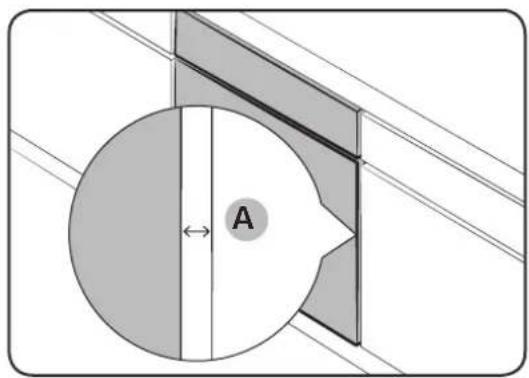

Se till att lämna ett utrymme (A) på åtminstone 5 mm mellan ugnen och varje sida av skåpet.

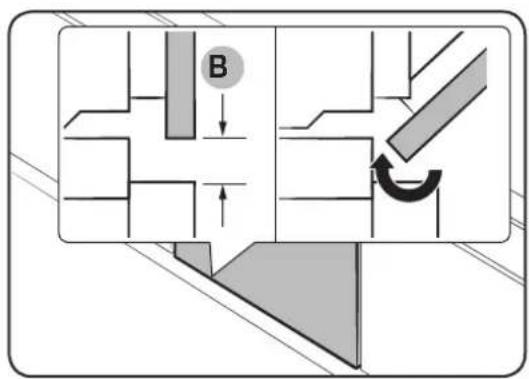

Lämna minst 3 mm utrymme (B) så att dörren öppnas och stängs lätt.

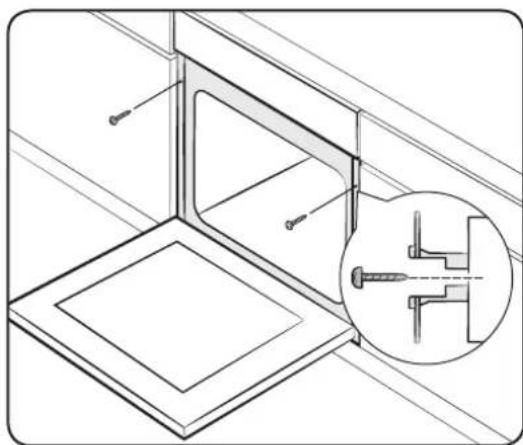

För in ugnen helt och hållet i skåpet och fixera den på båda sidorna med hjälp av de två skruvarna.

När installationen är klar ska du ta bort skyddsfilmen, tejpen och annat förpackningsmaterial samt ta ut medföljande tillbehör ur ugnen. För att ta ur ugnen ur skåpet ska du först koppla bort strömförsörjningen till ugnen och sedan skruva bort två skruvar på båda sidorna om ugnen.

WARNING

Ugnen måste ha ventilation för att fungera normalt. Blockera under inga omständigheter ventilationen.

OBS!

Ugnens verkliga utseende kan variera mellan olika modeller.

Innan du börjar

Första inställningarna

När du slår på ugnen för första gången visas standardtiden "12:00" på skärmen och timsymbolen ("12") blinkar. Gör som nedan för att ställa in aktuell tid.

1. Använd knapparna ✗ för att ange timme. Tryck sedan på ⏻ Minutsiffran blinkar.

1. Använd knapparna ✗ för att ange minut. Tryck sedan på ⏻.

Om du vill ändra aktuell tid efter den här initiala inställningen håller du ⏻ intryckt i 3 sekunder och följer stegen ovan.

Lukt av ny ugn

Innan ugnen används första gången ska den rengöras invändigt för att avlägsna lukten av ny ugn.

1. Ta bort alla tillbehör ur ugnen.
2. Kör ugnen med varmluft på 200 °C eller traditionellt på 200 °C under en timmes tid. Det förbränner eventuella rester från tillverkningen.
3. När du är klar ska du stänga av ugnen.

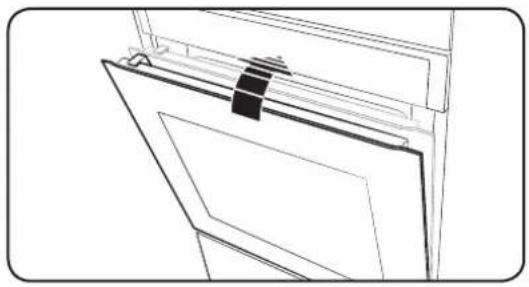

Mjukt stängande lucka (mjuk, säker och tyst)

Samsungs inbyggnadsugn har en mjukt stängande lucka som stängs mjukt, säkert och tyst. När du stänger luckan tar de specialdesignade gångjärnen emot luckan några centimeter före den slutliga positionen. Detta är den perfekta detaljen för extra komfort som gör att dörren kan stängas tyst och mjukt. (Tillgängligheten för denna funktion beror på ugnens modell.)

Dörren börjar stängas mjukt vid cirka 15 grader och stängs helt efter ca 5 sekunder.

Tillbehör

Första gången du använder ugnen ska alla tillbehör rengöras med varmt vatten, diskmedel och en mjuk, ren trasa.

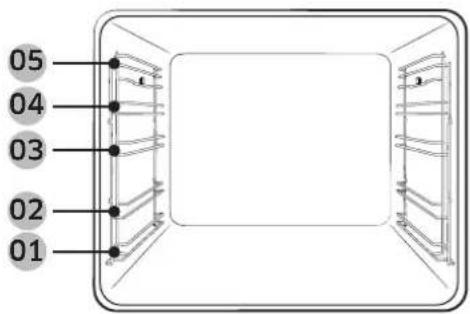

01 Nivå 1

02 Nívå 2

03 Nivå 3

04 Nivå 4

05 Nivå 5

• Sätt i tillbehören i rätt position inuti ugnen.
• Tillåt minst 1 cm utrymme från tillbehöret och ugnens botten och från något annat tillbehör.
• Var försiktig när du tar ut matkärl eller tillbehör ur ugnen. Varma maträtter kan orsaka brännskador.
• Tillbehören kan deformeras när de värms upp. När de har svalnat återfår de sin ursprungliga form och sitt ursprungliga utseende och prestanda.

Svenska 17

Innan du börjar

Grundläggande användning

För bättre matlagningsupplevelse bör du bekanta dig med hur varje tillbehör används.

Galler Gallret är till för att grilla och steka. Sätt in gallret på plats med de utskjutande delarna (stoppar på båda sidor) framåt.

Gallerinlägg* Gallerinlägget används i kombination med plåten för att förhindra att vätska droppar ned på ugnens botten.

Bakplåt* Bakplåten (djup: 20 mm) används för att baka bakelser, kakor och andra bakverk. Sätt in den med den lutande delen framåt.

Universalplåt* Universalplåten (djup: 30 mm) används för tillagning och stekning. Använd gallerinlägget för att undvika att vätska droppar på ugnens botten.Sätt in den med den lutande delen framåt.

Extra djup plåt* Den extra djupa plåten (djup: 50 mm) används för att steka med eller utan grillinlägget. Sätt in den med den lutande delen framåt.

Teleskopiska falsar* Använd brickan med teleskopiska falsar för att föra in plåten på följande sätt:1. Dra ut brickan med falsar ur ugnen.2. Lägg plåten på brickan med falsar och skjut in brickan i ugnen.3. Stäng ugnsluckan.

OBS!

Tillgänglighet för tillbehör markerade med en asterisk (*) beror på ugnsmodell.

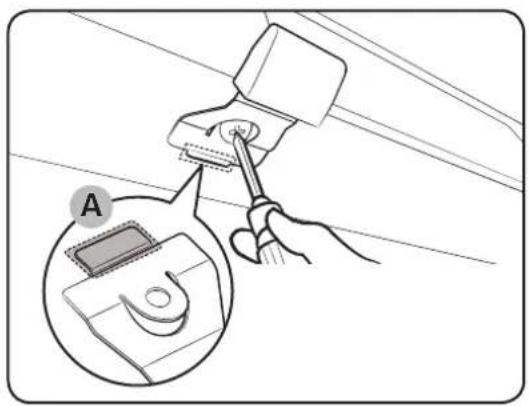

Mekaniskt läs

Installation

1. Sätt den tunna delen (A) av det mekaniska låset i motsvarande plats på låsets handtag så som visas på bilden.
2. Dra åt skruven på låsets handtag.

- Lossa och ta bort skruven från låsets handtag.

• För att öppna dörren ska du försiktigt lyfta upp läsets handtag för att läsa upp dörren. Öppna sedan dörren.
• För att låsa dörren är det bara att stänga den. Det mekaniska låset låser dörren automatiskt.

Användning

Manöverpanel

Frontpanelen går att få i flera olika material och färger. Ugnens verkliga utseende kan ändras utan föregående meddelande för att förbättra ugnens kvalitet.

01 Lägesväljaren	Vrid för att välja ett tillagningsläge eller en funktion.
02 Tillagningstid/klocka	Tryck för att ställa in tillagningstiden.Håll intryckt i 3 sekunder för att ställa in aktuell tid.
03 Timer	Med timern kan du kontrollera tiden eller tid kvar under tillagning.
04 Skärm	Visar tidsinformationen eller en kort beskrivning av valt läge.
05 Upp/ned	Använd för att justera inställningsvärdet på klockan eller timerinställningarna.
06 Inställningsratt	Använd inställningsratten för att ställa in temperaturen eller effektnivå för grillning.

OBS!

Om du trycker på displayen med plasthandskar eller grytlappar fungerar den eventuellt inte korrekt.

Lägesväljaren

01 Av
02 Snabb förvärmning
03 Tillagningslägen
04 Ugnslampa

Inställningsratt

01 Effektnivå för grillning
02 Temperaturintervall

Snabb förvärmning

Om du vill kan du använda Snabb förvärmning. Detta minskar väntetiden tills förvärmningen är klar avsevärt. Om du vill göra det ska du följa stegen nedan.

1. Vrid lägesväljaren för att välja

1. Vrid inställningsratten för att ställa in önskad temperatur inom temperaturintervallet.

Ugnen börjar att förvärmas tills innertemperaturen när den önskade temperaturen.

När förvärmningen är klar ska du byta tillbaka till valt läge.

OBS!

Förvärmning är inte nödvändigt för grilläget.

Användning

Tillagningstid

1. Tryck på ⏻
2. Använd knapparna ✗ för att ställa in tillagningstiden och tryck sedan på ⏻.

OBS!

Om du vill rensa tillagningstiden trycker du på ⏻ och ställer sedan in tiden på 0:00.

Tillagningslägen

Vi rekommenderar att sätta in mat i ugnen efter att förvärmningen är klar. Detta hjälper till för att få bästa resultat.

1. Vrid lägesväljaren för att välja ett tillagningsläge.

1. Vrid inställningsratten för att ställa in önskad temperatur inom temperaturintervallet. För grilläget ska du i stället välja en effektnivå.

01 Grilläge
02 Tillagningslägen förutom för grilläget

Om du väljer grillfunktionen och ställer in temperaturen på mellan 50 °C och 250 °C, eller om du väljer normalt tillagningsläge och ställer in temperaturen mellan Grill 1 och 3, ombeds du återställa temperaturen med ett meddelande (såsom visas till vänster) och en signal. Den exakta temperaturen inuti ugnen kan mätas med en godkänd termometer och enligt en auktoriserad institutions definition. Om du använder andra termometrar kan det leda till ett mätfel.

22 Svenska

Läge		Föreslagen temperatur (°C)	Instruktioner
	Varmluft 170		Det bakre värmesystemet genererar värme som fördelas jämnt med fläkten för varmluft. Använd det här läget för att baka och steka på flera nivåer samtidigt.
	Traditionell 200		Värmen kommer genom de övre och nedre värmesystemen. Den här funktionen ska användas för vanlig bakning och stekning av nästan alla typer av maträtter.
	Övervärme + Varmluft	190	Det övre värmesystemet genererar värme som fördelas jämnt med fläkten för varmluft. Använd det här läget för stekning med en krispig yta (t.ex. krispig yta eller lasagne).
	Undervärme + Varmluft	190	Det nedre värmesystemet genererar värme som fördelas jämnt med fläkten för varmluft. Använd det här läget för pizza, bröd eller kakor.
	Stor grill	Nivå 2	Den stora grillen genererar värme. Använd det här läget för att bryna matens yta (t.ex. kött, lasagne eller gratänger).

Avbryta tillagningen

När tillagningen pågår vrider du lägesväljaren för att välja

Svenska 23

Användning

Bekvämlighet

Ugnslampa

Ugnslampan tänds automatiskt när ugnen startas.

Om du vill tända ugnslampan utan att aktivera ugnsfunktionerna vrider du lägesväljaren till 📄.

Barnlås

Barnlås inaktiverar alla kontroller för att undvika olyckor. Men du kan slå av genom att vrida lägesväljaren till av.

Håll knapparna och instryckta samtidigt i 3 sekunder för att aktivera. Håll dem intryckta i 3 sekunder igen för att inaktivera låset på kontrollpanelen.

OBS!

När barnlåset är aktiverat visas "L" på skärmen.

Timer

Med timern kan du kontrollera tiden eller tid kvar under tillagning.

1. Tryck på .
2. Använd knapparna ∧ / vför att ställa in tiden och tryck sedan på ⚫.

OBS!

Om du vill avbryta timerfunktionen trycker du på ✕ och ställer sedan in tiden 0:00.

Smart tillagning

Manuell tillagning

⚠️ WARNING gällande akrylamid

Akrylamid produceras när mat med stärkelse tillagas, t.ex. chips, pommes frites och bröd och kan orsaka hälsoproblem. Det rekommenderas att denna typ av mat tillagas i låg temperatur för att undvika övertillagning, att de steks för mycket eller att de bränns.

Tillbehörsråd

Ugnen levereras med ett annat antal eller typ av tillbehör. Du kanske tycker att vissa tillbehör saknas i tabellen nedan. Även om du inte har tillgång till de exakta tillbehören som anges i denna matlagningsguide kan du dock följa receptet med vad du redan har och uppnå samma resultat.

OBS!

• Förvärmning rekommenderas för alla tillagningslägen förutom om annat anges i matlagningsguiden.

• När du använder Eko-grill ska du placera maten i tillbehörsplåtens mitt.

• Bakplåten och universalplåten är utbytbara.

• Vid tillagning av fet mat rekommenderar vi att sätta en plåt under gallret för att samla upp oljerester. Om gallerinsatsen följde med din ugn kan du använda den tillsammans med plåten.
• Om universalplåten eller den extra djupa plåten, eller båda, följde med din ugn är det bättre att använda den som är djupast för tillagning av fet mat.

Bakning

Vi rekommenderar att du förvärmer ugnen för bästa resultat.

Mat Tillbehör Nivå Uppvärmning		styp Temp. (°C) Tid (min.)
Sockerkaka	Galler,∅ 25-26 cm form	2 160-170 340
Tigerkaka	Galler,Gugelhupf-form	3 175-185 50-60
Bakelse	Galler,∅ 20 cm tårtform	3 190-200 5450
Jäst kakapå plåt medsmulpaj	Universalplåt 2 160-180	40-50

Svenska 25

Smart tillagning

Mat Tillbehör Nivå Uppvärmningstyp Temp. (°C) Tid (min.)
Smulpaj	Galler, 22-24 cm ugnsform	3 17	0-180 2	30
Scones	Universalplåt 3 180-190	30-35
Lasagne	Galler, 22-24 cm ugnsform	3 19	0-200 2	30
Maränger	Universalplåt 3 80-100	100-150
Sufflé	Galler, suffléformar	3 17	0-180 2	25
Äppelkaka	Universalplåt 3 150-170	60-70
Hembakad pizza, 1-1,2 kg	Universalplåt 2 190-210	10-15
Frysta, fyllda snacks	Universalplåt 2 180-200	20-25
Ostpaj	Galler, 22-24 cm ugnsform	2 18	0-190 2	35
Äppelpaj	Galler, ∅ 20 cm form	2 16	0-170 6	75
Kyld pizza	Universalplåt 3 180-200	5-10

Stekning

Mat Tillbehör Nivå Uppvärmning		styp Temp. (°C) Tid (min.)
Kött (nöt/gris/lamm)
Ryggbiff, 1 kg	Galler +universalplåt	31	[IMAGE]	160-180 50-70
Benfrikalvfransyska,1,5 kg	Galler +universalplåt	31	[IMAGE]	160-180 90-120
Fläskstek, 1 kg	Galler +universalplåt	31	[IMAGE]	200-210 50-60

Mat Tillbehör Nivå Uppvärmningstyp Temp. (°C) Tid (min.)
Fläskbit, 1kg	Galler +universalplåt	31		160-180	100-120
Lammben medbenet kvar, 1 kg	Galler +universalplåt	31		170-180	100-120
Fågel (kyckling/anka/kalkon)
Hel kyckling,1,2 kg*	Galler +universalplåt(för uppsamling avdropp)	31		205 80-	100
Kycklingdelar	Galler +universalplåt	31		200-220	25-35
Ankbröst	Galler +universalplåt	31		180-200	20-30
Hel liten kalkon,5 kg	Galler +universalplåt	31		180-200	120-150
Grönsaker
Grönsaker,0,5 kg	Galler +universalplåt	31	[WGWA]	220-230	15-20
Bakadepotatishalvor,0,5 kg	Galler +universalplåt	31		200 45-	50
Fisk
Fiskfilé, bakad	Galler +universalplåt	31	[3BWCI]	200-230	10-15
Ugnsstekt fisk	Galler +universalplåt	31		180-200	30-40

* Vänd efter halva tiden

Svenska 27

Smart tillagning

Grillning

Vi rekommenderar att du förvärmer ugnen när du använder den stora grillen. Vänd efter halva tiden.

Mat Tillbehör Nivå Uppvärmning		styp Temp. (°C) Tid (min.)
Bröd
Rostat bröd	Galler 5 270-300 2-4
Varma smörgåsar	Universalplåt 4 200 4-8
Nötkött
Stek*	Galler +universalplåt	41		240-250 15-20
Hamburgare*	Galler +universalplåt	41		250-270 13-18
Griskött
Fläskkotletter	Galler +universalplåt	41		250-270 15-20
Korv	Galler +universalplåt	41		260-270 10-15
Fågel
Kycklingbröst	Galler +universalplåt	41		230-240 30-35
Kycklingklubbor	Galler +universalplåt	41		230-240 25-30

* Vänd efter ^2/3 av tillagningstiden.

Fryst färdigmat

Mat Tillbehör Nivå Uppvärmning		styp Temp. (°C) Tid (min.)
Fryst pizza0,4-0,6 kg	Galler 3 200-	220 15-25
Fryst lasagne	Galler 3 180-	200 45-50
Frysta pommes frites	Universalplåt 3 2	20-225 20-25

Mat Tillbehör Nivå Uppvärmningstyp Temp. (°C) Tid (min.)
Frysta kroketter	Universalplåt 3	20-230	25-30

Testrätter

Enligt standard EN 60350-1

1. Bakning

Rekommendationerna för bakning gäller för en föruppvärmd ugn. Använd inte funktionen Snabb förvärmning. Sätt in plåtarna med den lutande delen framåt.

Typ av livsmedel	Tillbehör Nivå		Uppvärmningstyp	Temp. (°C)	Tid (min.)
Små mjuka kakor	Universalplåt 3			165 25+	30
		3		165 25+	30
		1+4		155 35+	40
Mördegskakor	Universalplåt 1+4			140 32+	37
Fettfri sockerkaka	Galler + kakformar med löstagbar botten (Mörk beläggning, ø 26 cm)	2		160 35+	40
		2		160 35+	40
		1+4		155 45+	50

Svenska 29

Smart tillagning

Typ av livsmedel	Tillbehör Nivå		Uppvärmningstyp	Temp. (°C)	Tid (min.)
Äppelpaj Galler + 2 kakformar med löstagbar botten * (mörk beläggning, ø 20 cm)		1 placerad diagonalt		160 70-80
		Universal plåt + galler + 2 kakformar med löstagbar botten ** (mörk beläggning, ø 20 cm)	1+3 160 80-9C [4x7T]

* Två kakor kan läggas på gallret längst bak till vänster och längst fram till höger.
** Två kakor kan läggas i mitten ovanpå varandra.

2. Grillning

Förvärm den tomma ugnen i 5 minuter med hjälp av den stora grillfunktionen.

Typ av livsmedel	Tillbehör Nivå Uppvärmningstyp			Temp. (°C)	Tid (min.)
Varma smörgåsar på vitt bröd	Galler 5			Max. 1-2
Hamburgare* (12 st.)	Galler + universalplåt (för uppsamling av dropp)	41		3 1:a	15-182:a 5-8

* Vänd efter ^2/_3 av tillagningstiden.

3. Stekning

Typ av livsmedel	Tillbehör Nivå Uppvärmningstyp			Temp. (°C)	Tid (min.)
Hel kyckling Galler + universalplåt (för uppsamling av dropp)		31		205 80-	100

* Vänd efter halva tiden

Rengöring

▲ VARNING

• Kontrollera att ugnen och tillbehören är svala före rengöring.
• Använd inte frätande rengöringsmedel, hårda borstar, kökssvampar eller trasor, stålull, knivar eller andra frätande material.

Ugnens insida

• Rengör ugnens insida med en trasa och ett milt rengöringsmedel eller varmt tvålvatten.
  • Rengör inte tätningslisterna för hand.
• För att undvika skada på de emaljerade ugnsytorna ska du endast använda vanliga ugnsrengöringsmedel.
• För att avlägsna envis smuts ska du använda ett särskilt ugnsrengöringsmedel.

Ugnens utsida

Rengör ugnens utsida, till exempel luckan, handtaget och skärmen med en trasa och ett milt rengöringsmedel eller varmt tvålvatten. Torka med handduk eller hushållspapper. Fett och smuts kan bli kvar, särskilt runt handtagen på grund av den varma luften från insidan. Vi rekommenderar att handtaget görs rent efter varje användning.

Tillbehör

Tvätta tillbehören efter varje användning och torka med en kökshandduk. För att avlägsna envis smuts kan du lägga tillbehöret i varmt tvålvatten i ca 30 minuter innan du tvättar det.

De borttagbara delarna är belagda med en mörkgrå katalytisk emalj. De kan vara fulla med olja och fett från den cirkulerande luften under tillagning med varmluft. Denna smuts bränns dock bort i ugnstemperaturer på 200 °C eller högre.

1. Avlägsna alla tillbehör från ugnen.
2. Gör rent ugnens insida.
3. Välj läget Varmluft med högsta temperatur och kör cykeln i en timme.

Svenska 31

Underhåll

Lucka

Ta inte bort ugnsluckan om det inte är för rengöring. Om du vill ta bort luckan för rengöring ska du följa de här instruktionerna.

WARNING

Ugnsluckan är tung.

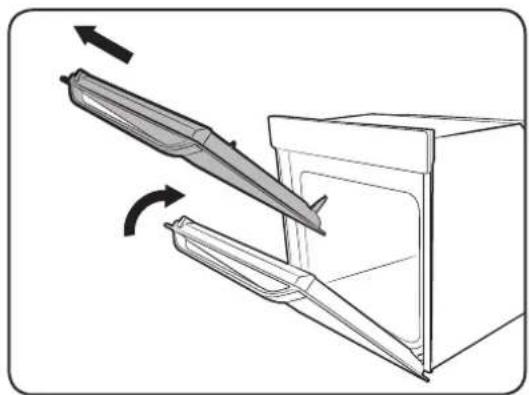

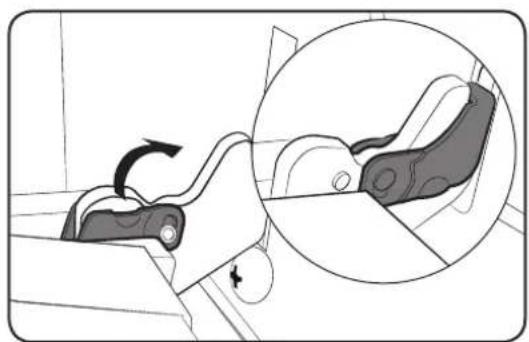

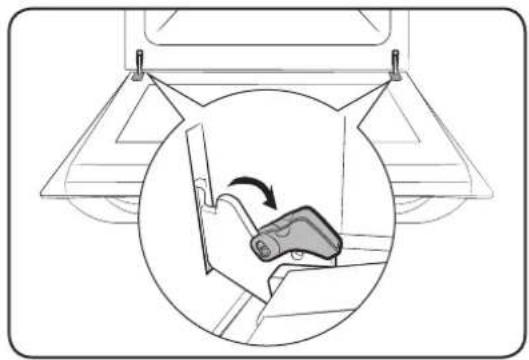

1. Öppna luckan och knäpp upp clipsen på de båda gångjärnen.

1. Stäng igen luckan till ca 70°. Håll luckan på bida sidorna med båda händerna och lyft och dra uppåt till gångjärnen lossnar.

2. Gör rent luckan med tvålvatten och en ren trasa.

3. När du är klar ska du följa steg 1 till 2 ovan i omvänd ordning för att montera luckan. Se till att clipsen på båda sidorna sätts tillbaka.

Beroende på modell har ugnsluckan 3-4 glasrutor som är placerade mot varandra. Ta inte bort glasrutorna om det inte är för rengöring. Om du vill ta bort glasrutorna för rengöring ska du följa de här instruktionerna.

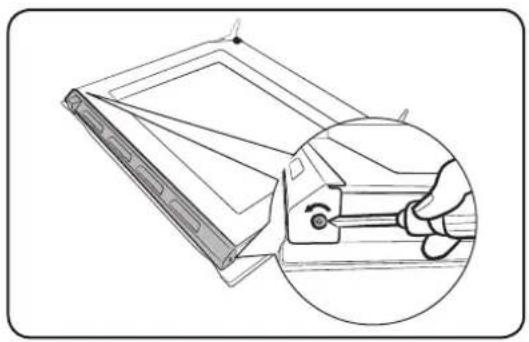

1. Använd en skruvmejsel för att skruva bort skruvarna på de nedre vänstra och högra sidorna.

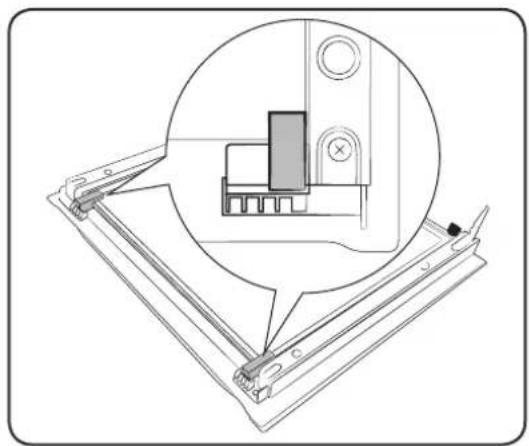

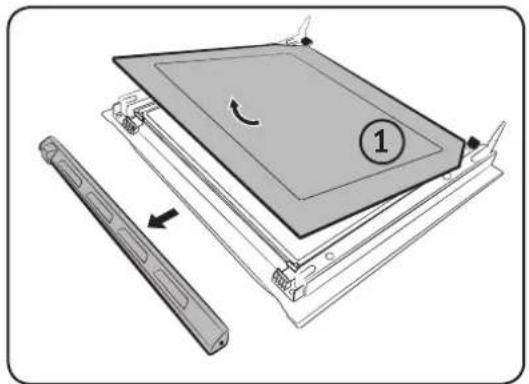

1. Koppla bort höljena i pilarnas riktningar.

2. Ta bort den första rutan från luckan.

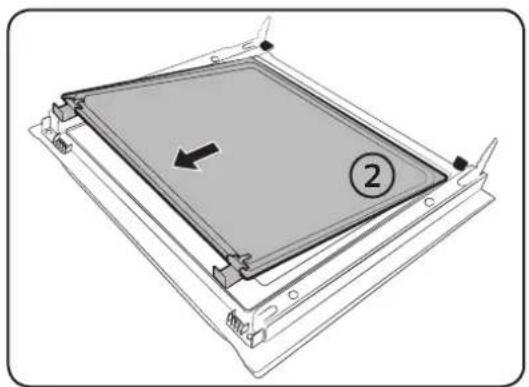

1. Ta bort den andra rutan från luckan i pilens riktning.

2. Gör rent glasrutorna med tvålvatten och en ren trasa.

Underhåll

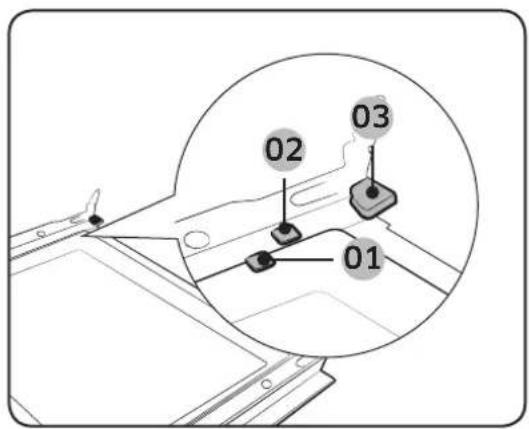

01 Stödclip 1
02 Stödclip 2
03 Stödclip 3

1. När du är klar sätter du i rutorna på följande sätt:

- Sätt i ruta 2 mellan stödclip 1 och 2 och ruta 1 i stödclip 3, i denna ordning.

1. Kontrollera om glasets gummiskydd passar in och säkrar glasrutan ordentligt.
2. Följ steg 1-2 ovan i omvänd ordning för att ominstallera luckan.

▲ VARNING

För att förhindra läckage ska du se till att du sätter i glasrutorna på rätt sätt.

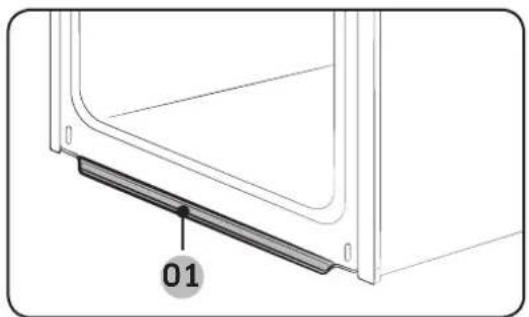

Vattensamlare

Vattenuppsamlaren samlar inte bara in överbliven fukt från tillagningen, utan även matrester. Töm och rengör vattenuppsamlaren regelbundet.

WARNING

Om du hittar en vattenläcka ska du kontakta oss genom vårt lokala Samsung-servicecenter.

1. Sänka ned värmeelementet. För detta ska du vrida den runda muttern moturs medan du håller i värmeelementet. Värmeelementet är inte en löstagbar del. Sänk inte ned värmeelementet med våld.

2. Rengör taket i ugnen med tvålvatten och en ren trasa.

3. När du är klar ska du sätta tillbaka värmeelementet och vrid den runda muttern medurs.

Underhåll

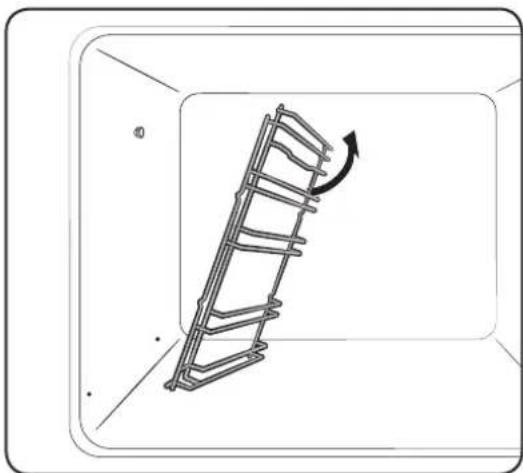

1. Tryck på den övre raden på vänster sidas skena och sänk ned den med ca 45°.

1. Dra och ta bort den nedre delen av den vänstra sidans skena.
2. Ta bort den högra skenan på samma sätt.
3. Rengör båda skenorna.
4. När du är klar ska du följa steg 1 till 2 ovan i omvänd ordning för att montera skenorna.

OBS!

Ugnen fungerar utan sidoskenorna och gallren på plats.

1. På den vänstra sidans skena trycker du försiktigt på den övre delen av falsen för att ta bort den i pilens riktning.

2. Upprepa steget ovan på höger sidas skena för att avlägsna höger fals.

3. Gör rent den vänstra och högra teleskopiska falsen med tvålvatten och en trasa.

4. När rengöringen är klar ska du föra in båda teleskopiska valsarna genom att upprepa steg 1-2 ovan i omvänd ordning. Se till att clipsen fram och bak på falsen passar in i sidoskenan.

OBS!

Vi rekommenderar att du för in den teleskopiska valsen på nivå 3 på sidoskenan.

Underhåll

Byte

Glödlampor

1. Avlägsna glashöljet på baksidan genom att vrida moturs.
2. Byt ut ugnslampan.
3. Gör rent glashöljet.
4. När du är klar ska du följa steg 1 ovan i omvänd ordning för att montera glashöljet.

WARNING

• Innan du byter en glödlampa ska du slå av ugnen och koppla bort strömkabeln.
• Använd endast 25-40 W/220-240 V, 300 °C värmetåliga glödlampor. Du kan köpa godkända glödlampor på ett lokalt Samsung-servicecenter.
• Använd alltid en torr trasa när du hanterar en hallogenlampa. Detta är för att undvika att få fingeravtryck eller svett på glödlampan, vilket resulterar i en kortare livscykel.

Kontrollpunkter

Om du stöter på ett problem med ugnen ska du först kontrollera tabellen nedan och prova förslagen i den. Om problemet kvarstår ska du kontakta ett lokalt Samsung-servicecenter.

Problem Orsak Åtgård
Det går inte att trycka in knapparna ordentligt.	Det finns främmande material mellan knapparna.Pekmodeller: det finns fukt på utsidan.Låsfunktionen är aktiverad.	Ta bort det främmande materialet och försök igen.Avlågsna fukten och försök igen.Kontrollera om låsfunktionen är aktiverad.
Tiden visas inte. • Om det inte finns någon strömförsörjning.		Kontrollera om det finns någon strömförsörjning.
Ugnen fungerar inte. • Om det inte finns någon strömförsörjning.		Kontrollera om det finns någon strömförsörjning.
Ugnen stoppar medan den används.	Om den är bortkopplad från vägguttaget.	Återanslut strömmen.
Strömmen slås av medan ugnen är på.	Om kontinuerlig tillagning tar lång tid.Om kylfläkten inte fungerar.Om ugnen är installerad på en plats utan bra ventilation.Om flera kontakter ansluts i samma uttag.	Efter tillagning under lång tid måste du låta ugnen svalna.Lyssna efter ljudet från kylfläkten.Håll mellanrummen som anges i produktens installationsmanual.Använd en enda kontakt.
Det finns ingen ström i ugnen.	Om det inte finns någon strömförsörjning.	Kontrollera om det finns någon strömförsörjning.
Ugnens exterior är för varm när den fungerar.	Om ugnen är installerad på en plats utan bra ventilation.	Håll mellanrummen som anges i produktens installationsmanual.
Det går inte att öppna luckan på rätt sätt.	Om det finns matrester mellan luckan och produktens insida.	Gör rent ugnen ordentligt och öppna sedan luckan igen.

Svenska 39

Felsökning

Problem Orsak Åtgård
Lampan på insidan är svag eller tänds inte.	Om lampan tänds och sedan slocknar.Om lampan täcks med främmande material under tillagning.	Lampan slås av automatiskt efter en viss tid för att spara energi. Du kan tända den igen genom att trycka på lampknappen.Gör rent på ugnens insida och kontrollera sedan.
Elektrisk stöt uppstår på ugnen.	Om strömförsörjningen inte är ordentligt jordad.Om du använder en kontakt utan jord.	Kontrollera om strömförsörjningen är ordentligt jordad.
Det droppar vatten.	Det kan finnas vatten eller ånga i vissa fall beroende på typ av mat. Det är inte ett problem med produkten.	Låt ugnen svalna och torka sedan av den med en torr kökshandduk.
Det kommer ånga genom en spricka i luckan.
Det finns vatten kvar i ugnen.
Ljusstyrkan inuti ugnen varierar.	Ljusstyrkan ändras med effektvariationer.	Effektvariationer under tillagning är inte en felfunktion, så det finns ingen anledning att oroa sig.
Tillagningen är klar, men kylfläkten körs fortfarande.	Fläkten körs automatiskt under en viss tid för att ventilera ugnen.	Det är inte en felfunktion, så det finns ingen anledning att oroa sig.
Ugnen blir inte varm.	Om luckan är öppen.Om ugnens kontroller inte är korrekt inställda.Om en säkring har gått eller om brytaren har aktiverats.	Stäng luckan och starta om.Se kapitlet om ugnens funktioner och återställ ugnen.Byt ut säkringarna eller återställ kretsen. Om detta inträffar flera gånger ska en auktoriserad elektriker tillkallas.
Rök kommer ur ugnen när den används.	Under första användningen.Om det finns mat på värmesystemen.	Rök kan komma från värmesystemet när du använder ugnen första gången. Detta är inte en felfunktion och om du kör ugnen 2-3 gånger bör det sluta hända.Låt ugnen svalna tillräckligt och ta bort maten från värmesystemet.
Det luktar bränt eller av plast när ugnen används.	Om du använder plastbehållare eller andra behållare som inte är värmetåliga.	Använd glasbehållare lämpliga för varma temperaturer.
Ugnen lagar inte maten på rätt sätt.	Om luckan öppnas ofta under tillagning.	Öppna inte luckan ofta om du inte tillagar mat som måste vändas. Om du öppnar luckan ofta kan den invändiga temperaturen sjunka och det kan påverka resultatet.

Felsökning

Informationskoder

Om ugnen inte fungerar visas eventuellt en informationskod på skärmen. Kontrollera tabellen nedan och prova med förslagen i den.

Kod Betydelse Åtgärd
C-20	Sensorfel	Stäng av ugnen och starta den igen. Om problemet kvarstår ska du slå av all ström under 30 sekunder eller mer och sedan ansluta igen.Om problemet inte åtgärdas ska du kontakta ett servicecenter.
C-21
C-22
C-d0	KnapproblemInträffar när en knapp hålls intryckt under en tidsperiod.	Rengör knapparna och se till att det inte finns något vatten på/ runt dem. Slå av ugnen och försök igen. Om problemet kvarstår ska du kontakta ett lokalt Samsung-servicecenter.
S-01	SäkerhetsbrytareUgnen har varit i drift vid inställd temperatur under en längre tid.Under 105 °C - 16 timmarMellan 105 °C och 240 °C - 8 timmarFrån 245 °C till Max. - 4 timmar	Det är inte ett systemfel. Slå av ugnen och ta bort maten. Försök sedan igen som vanligt.

42 Svenska

Produktdatablad

SAMSUNG SAMSUNG SAMSUNG SAMSUNG
Modellidentifiering NV75J3140RS NV75J3140RW NV75J3140BS
Energieffektivitetsindex per utrymme (EEI utrymme)	102,3 102,3	102,3
Energieffektivitetsklass per utrymme	A A A
Energiförbrukning som krävs för att värma en standardiserad mängd i ett utrymme i en elektriskt uppvärmd ugn under en cykel i traditionellt läge per utrymme (elektrisk slutlig energi) (EC elektriskt utrymme)	0,99 kWh/cykel 0,99 kWh/cykel 0,99 kWh/cykel
Energiförbrukning som krävs för att värma en standardiserad mängd i ett utrymme i en elektriskt uppvärmd ugn under en cykel i fläktläge per utrymme (elektrisk slutlig energi) (EC elektriskt utrymme)	0,89 kWh/cykel 0,89 kWh/cykel 0,89 kWh/cykel
Antal utrymmen 1 1 1
Värmekälla per utrymme (elektricitet eller gas)	elektricitet elektricitet elektricitet
Volym per utrymme (V) 75 | 75 | 75 |
Typ av ugn Inbyggd Inbyggd Inbyggd
Apparatens massa (M)	37,9 kg	37,9 kg	37,4 kg

Data har fastställts i enlighet med standard EN 60350-1 och Kommissionens förordningar (EU) Nr 65/2014 och (EU) 66/2014.

Svenska 43

Bilaga

SAMSUNG SAMSUNG SAMSUNG
Modellidentifiering NV75J3140BW NV75J3140BB
Energieffektivitetsindex per utrymme (EEI utrymme)	102,3 102,3
Energieffektivitetsklass per utrymme A A
Energiförbrukning som krävs för att värma en standardiserad mängd i ett utrymme i en elektriskt uppvärmd ugn under en cykel i traditionellt läge per utrymme (elektrisk slutlig energi) (EC elektriskt utrymme)	0,99 kWh/cykel 0,99 kWh/cykel
Energiförbrukning som krävs för att värma en standardiserad mängd i ett utrymme i en elektriskt uppvärmd ugn under en cykel i fläktläge per utrymme (elektrisk slutlig energi) (EC elektriskt utrymme)	0,89 kWh/cykel 0,89 kWh/cykel
Antal utrymmen 1 1
Värmekälla per utrymme (elektricitet eller gas) elektricitet elektricitet
Volym per utrymme (V) 75 | 75 |
Typ av ugn	Inbyggd	Inbyggd
Apparatens massa (M)	37,4 kg	36,3 kg

Data har fastställts i enlighet med standard EN 60350-1 och Kommissionens förordningar (EU) Nr 65/2014 och (EU) 66/2014.

Energispartips

• Vid tillagning ska ugnsluckan vara stängd förutom när något behöver göras med maten. Öppna inte luckan för ofta under tillagning. På så sätt bibehålls ugnstemperaturen och du sparar energi.

• Planera användningen av ugnen för att undvika att stänga av ugnen mellan tillagningen av två rätter. Då sparar du energi och minskar tiden det tar att värma upp ugnen igen.

• Om tillagningstiden är längre än 30 minuter kan du stänga av ugnen 5-10 minuter innan slutet på tillagningstiden för att spara energi. Den kvarvarande värmen slutför tillagningsprocessen.

• När så är möjligt ska du tillaga mer än en rätt åt gången.

44 Svenska

PM

PM

PM

FRÅGOR ELLER KOMMENTARER?

LAND RING	ELLER BESÖK OSS PÅ WEBBEN
AUSTRIA 0800	SAMSUNG (0800-7267864) www.samsung.com	/at/support
BELGIUM 02	201-24-18	www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
DENMARK 70	70 19 70 www.samsung.com/dk/support
FINLAND 030	-6227 515 www.samsung.com/fi/support
FRANCE 01	48 63 00 00 www.samsung.com/fr/support
GERMANY	0180 6 SAMSUNG bzw.0180 6 7267864*(0,20 €/Anruf aus dem dt. Festnetz,aus dem Mobilfunk max. 0,60 €/Anruf)	www.samsung.com/de/support
ITALIA 800	SAMSUNG (800.7267864) www.samsung.com/it/support
CYPRUS 8009	4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864)only from land line([phone] from mobile and land line
LUXEMBURG 261	03 710	www.samsung.com/support
NETHERLANDS	0900-SAMSUNG (0900-7267864) (€ 0,10/Min)	www.samsung.com/nl/support
NORWAY 815	56480	www.samsung.com/no/support
PORTUGAL	808 20 7267	www.samsung.com/pt/support
SPAIN	0034902172678	www.samsung.com/es/support
SWEDEN	0771 726 7864 (0771-SAMSUNG)	www.samsung.com/se/support
SWITZERLAND	0800 726 78 64 (0800-SAMSUNG)	www.samsung.com/ch/support (German)www.samsung.com/ch_fr/support (French)
UK	0330 SAMSUNG (7267864)	www.samsung.com/uk/support
EIRE	0818 717100	www.samsung.com/ie/support

DG68-00618J-01

Innebygd stekeovn

Tilberedningsmoduser 22

Stoppe tilberedningen 23

Lett og praktisk 24

2 Norsk

Smart matlaging 25

Manuell matlaging 25

Testretter 29

Vedlikehold 31

Rengjøring 31

Utskiftning 38

Feilsøking 39

Kontrollpunkter 39

Døren eller den ytre overflaten kan bli varm när apparatet er i bruk.

Hold apparatet og ledningen utenfor rekkevidden til barn under 8 år. Apparatene er ikke beregnet på betjening ved hjelp av en ekstern timer eller et separat fjernkontrollsystem.

Denne stekeovnen er konstruert utelukkende for tilberedning av mat i husholdninger.

Ikke hell vann på bunnen av ovnen när den er varm. Dette kan forårsake skade på den emaljerte overflaten.

Tilberedningsmoduser

Drei modusvelgeren for å velgemens tilberedningen pågår.

Norsk 23

Bruk

Lett og praktisk

Stekeovnlampe

Ovnslampen slås automatisk på när ovnen starter operasjonen.

* Må snus etter halve tilberedningstiden

Norsk 27

Smart matlaging

Grilling

Vi anbefaler at ovnen forvarmes i Stor grill-modus. Snu retten etter halve tilberedningstiden

Mat Tilbehør Rille			Oppvar- mingstype	Temp. (°C) Tid (min.)
Brød
Toast	Rist 5 270-	300 2-4
Toast med ost	Universalplate 4	200 4-8
Storfe
Biff*	Rist + universalplate	41		240-250 15	-20
Hamburgere*	Rist + universalplate	41		250-270 13	-18
Svin
Svinekoteletter	Rist + universalplate	41		250-270 15	-20
Pølser	Rist + universalplate	41		260-270 10	-15
Fjærkre
Kyllingbryst	Rist + universalplate	41		230-240 30	-35
Kyllinglår	Rist + universalplate	41		230-240 25	-30

* Vend etter ^2/_3 av steketiden.

* Må snus etter halve tilberedningstiden

Rengjøring

▲ ADVARSEL

• Åbn lågen ved at løfte håndtagsläsen let, så lågen läses op. Åbn derefter lågen.
• Lås lågen ved blot at lukke lågen. Den mekaniske lås låser automatisk lågen.

Brug

Betjeningspanel
