BRUKSANVISNING LUC6NA24W ELECTROLUX

SV Frysskåp Bruksanvisning 38

INDHOLDSFORTEGNELSE

1. OPLYSNINGER OM SIKKERHED....2
2. SIKKERHEDSANVISNINGER....4
3. INSTALLATION....6
4. KONTROLPANEL....7
5. DAGLIG BRUG....9
6. VEDLIGEHOLDELSE OG RENG∅RING.... 10
7. FEJLFINDING....11
8. TEKNISKE DATA.... 13

VI TÄENKER PÅ DIG

Fare for personskade eller skade på produktet.

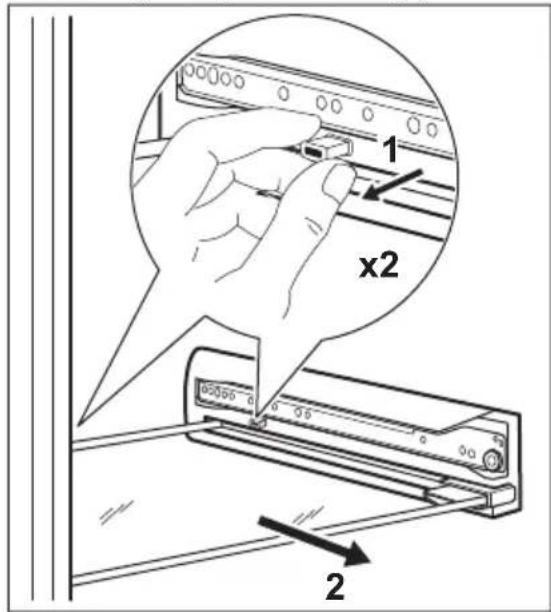

1. Trekk ut läsepinnene på begge sidene av hyllen (1).
2. Trekk glasshyllen utover (2).

Tack för att du köpt en Electrolux-produkt. Du har valt en produkt som för med sig årtionden av yrkeserfarenhet och innovation. Genial och elegant har den utformats med dig i åtanke. Så när du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.

Välkommen till Electrolux.

Besök vår webbplats för att:

Få användningsråd, broschyrer, felsökningshjälp och serviceinformation:

www.electrolux.com/webselfservice

Registrera din produkt för bättre service:

www.registerelectrolux.com

Köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt:

www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter till hands när du kontaktar serviceavdelningen: Modell, PNC, serienummer.

Informationen står på typskylten.

⚠️ Varnings-/viktig säkerhetsinformation

i Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation

eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och handikappade

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
• Denna produkt kan användas av barn mellan 3 och 8 år och personer med mycket omfattande och komplexa funktionshinder, om de har fått rätt instruktion.
• Barn under 3 år ska inte vistas i närheten utan ständig uppsikt.
• Låt inte barn leka med produkten.
• Barn får inte utföra städning och underhåll av apparaten utan uppsikt.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.

1.2 Allmän säkerhet

- Produkten är avsedd att användas i hushåll och liknande användningsområden som t.ex.:

- Bondgårdar, personalkök i butiker, på kontor och andra arbetsmiljöer - Av gäster på hotell, motell, bed and breakfast och andra typer av boendemiljöer

- WARNING: Se till att ventilationsöppningarna inte blockeras.

- WARNING: Använd inga mekaniska verktyg eller andra medel för att påskynda avfrostningsprocessen utöver de som rekommenderas av tillverkaren.

- WARNING: Var noga med att inte skada kylkretsen.

• WARNING: Använd inga elektriska apparater inne i förvaringsutrymmena såvida de inte är av en typ som rekommenderas av tillverkaren.
• Spruta inte vatten eller ånga på produkten för att rengöra den.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.
• Förvara inte explosiva ämnen som t.ex. sprejburkar med lättantändligt bränsle i den här produkten.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Ta bort förpackningen och transportbultarna.
- Installera eller använd inte en skadad produkt.
- Följ installationsinstruktionerna som följer med produkten.
- Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
- Se till att luft kan cirkulera i produkten.
- Vid första installationen eller om dörren har hängts om, vänta minst 4 timmar innan du ansluter till elnätet. Detta för att oljan ska rinna tillbaka i kompressorn.
- Innan du utför något på produkten (t ex hänger om dörren), ska du dra ut kontakten ur vägguttaget.
- Installera inte produkten nära element, spisar, ugnar eller hållar.
- Produkten får inte utsättas för regn.
- Installera inte produkten där den står i direkt solljus.

• Installera inte produkten på platser som är mycket fuktiga eller kalla.
• När du flyttar produkten, lyft upp den i framkanten för att inte repa golvet.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

WARNING!

När du sätter in din produkt, se till att elsladden inte kommer under produkten eller skadas.

WARNING!

Använd inte grenuttag eller förlängningssladdar.

• Produkten måste jordas.
• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Kontrollera så att du inte skadar de elektriska komponenterna (t.ex. stickkontakten, nätkabeln,

kompressorn). Kontakta ett auktoriserat servicecenter eller en elektriker för att ersätta skadade komponenter.

• Nätkabeln måste vara under stickkontaktens nivå.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

2.3 Användning

WARNING!

Risk för skador, brännskador eller elstötar föreligger.

• Ändra inte produktens specifikationer.
• Ställ inte elektriska produkter (t.ex. glassmaskiner) i produkten om inte tillverkaren uttryckligen säger att det är lämpligt.
• Var försiktig så att du inte skadar kylkretsen. Den innehåller isobutan (R600a), en naturgas med hög miljökompatibilitet. Denna gas är lättantändlig.
• Om kylkretsen skadas får inga flammor eller antändningskällor finnas i rummet. Ventilera rummet.
• Låt inte varma föremål vidröra plastdelarna i produkten.
• Lägg inte in läskedrycker i frysen. Detta skapar tryck i dricksflaskan.
• Förvara inte brandfarliga gaser eller vätskor i produkten.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten.
• Vidrör inte kompressorn eller kondensorn. De är heta.
• Ta inte bort och vidrör inte föremål från frysdelen om händerna är våta eller fuktiga.
• Frys inte mat igen som en gång tinats.
• Följ förvaringsanvisningarna på förpackningen till den frysta maten.

2.4 Lampa inuti produkten

WARNING!

Risk för elektrisk stöt!

• Lampan som används för den här produkten är endast avsedd för hushållsprodukter. Får ej användas som husbelysning.

2.5 Skötsel och rengöring

WARNING!

Risk för personskador och skador på produkten föreligger.

• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Kylenheten i denna product innehåller kolväten Endast en behörig person får utföra underhåll och fylla kylapparaten.
• Undersök regelbundet tömningskanalen i kylen och rengör den vid behov. Om tömningskanalen täpps igen kommer avfrostat vatten att samlas på produktens botten.

2.6 Underhåll

• Kontakta en auktoriserad serviceverkstad för reparation av produkten.
• Använd endast originaldelar.

2.7 Avfallshantering

WARNING!

Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort locket för att hindra att barn eller djur stängs in inuti produkten.
• Kylkretsen och isoleringsmaterialet i den här produkten är "ozonvänliga".
• Isoleringsmaterialet innehåller brandfarlig gas. Kontakta kommunen för information om hur produkten kasseras korrekt.
• Orsaka inte skada på den delen av kylenheten som är nära värmeväxlaren.

3. INSTALLATION

WARNING!

Se säkerhetsavsnitten.

3.1 Placering

Produkten kan installeras på en torr och välventilerad plats inomhus där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten:

Klimat- Omgivningstemperatur klass

SN +10 °C till + 32 °C

N +16 °C till + 32 °C

ST +16 °C till + 38 °C

T +16 °C till + 43 °C

3.2 Elektrisk anslutning

• Kontrollera att nätspänningen och nätfrekvensen överensstämmer med produktens märkdata som anges på typskylten före anslutning till ett eluttag.
• Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser.
• Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts.

- Denna produkt uppfyller kraven enligt EEG-direktiven.

3.3 Installera produkten och hänga om dörren

Se separata anvisningar om installation och omhängning av dörren.

FÖRSIKTIGHET!

Om produkten placeras mot en vägg ska de medföljande distanserna användas för att hålla det minimiavständ som anges i monteringsanvisningen.

FÖRSIKTIGHET!

Om produkten installeras intill en vägg, ska ett 10-mm avständ mellan väggen och den sida av produkten där gångjärnen sitter ge tillräckligt utrymme för att öppna dörren när delarna inuti kylskåpet tas bort (t ex vid rengöring).

FÖRSIKTIGHET!

Om du ska vända dörren, de alltid till att skydda golvet från repor med ett slitstarkt material.

4. KONTROLLPANEL


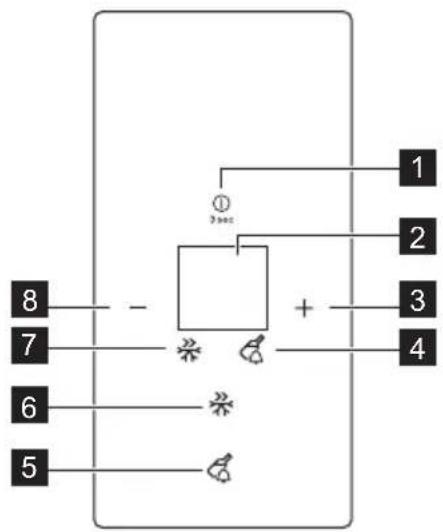

Det går att ändra de förinställda knappljuden genom att samtidigt trycka in knappen för högre temperatur och

1 ON/OFF-knapp
2 Display
3 Knapp för att höja temperaturen
4 DrinksChill-indikator
5 DrinksChill-knapp
6 FastFreeze-knapp
7 FastFreeze-indikator
8 Knapp för lägre temperatur

knappen för lägre temperatur i 3 sekunder. Ljudet kan ändras tillbaka.

Display

A. Skåpindikator
B. ECO-läge

4.1 ON/OFF

Koppla in produkten i eluttaget.

Produkten slås automatiskt på när den kopplas in i ett eluttag.

1. Stäng av produkten genom att hålla ON/OFF-knappen intryckt i 3 sekunder.
2. Slå på produkten genom att trycka på ON/OFF-knappen.

C. Temperaturindikator

4.2 Temperaturreglering

Tryck på knappen för varmare eller kallare temperatur för att ställa in önskad temperatur.

Varje tryckning på knapparna ändrar temperaturen med 1 grad.

Kallaste inställning: -24 °C. Varmaste inställning: -15 °C När högsta eller lägsta temperatur ställts in ändras inte temperaturinställningen när du trycker på knappen igen. Ljudet hörs.

4.3 Aktivt läge

I aktivt läge kan du ändra inställningarna. För att byta till aktivt läge ska du öppna luckan eller hålla vilken knapp som helst nere i 1 sekund tills du hör en signal. Symbolerna tänds.

Aktivt läge stängs av automatiskt efter 30 sekunder.

Om du snabbt måste minska temperaturen i frysfacet för att snabbt frysa mat föreslår vi att du aktiverar FastFreeze-funktionen för korrekt infrysning av mat.

För att aktivera den här funktionen. Tryck på FastFreeze. FastFreeze-indikatorn tänds.

Denna funktion stängs av automatiskt efter 52 timmar.

Den här funktionen kan avaktiveras när som helst genom att trycka på FastFreeze. FastFreeze-indikatorn släcks.

4.5 ECO-läge

ECO-läget aktiveras om temperaturen är inställd på -18°C.

ECO-lägesindikatorn tänds när funktionen aktiveras.

Detta är den bästa temperaturen för att säkerställa god konservering med minimal energiförbrukning.

När man sätter på produkten för första gången är ECO-läget standardinställningen.

Om FastFreeze-funktionen är igång avaktiveras ECO-läget.

4.6 DrinksChill-funktion

DrinksChill-funktionen är en timer med ett ljudlarm som är användbar t.ex. för att påminna om flaskor som placerats i frysen för snabb nedkylning.

1. Aktivera funktionen genom att trycka på DrinksChill. Indikatorn DrinksChill tänds.
   Timern visar den inställda standardtiden (20 minuter).
   Timern ändras varje minut.

2. För att ändra inställd tid, tryck på knapparna för kallare temperatur/ varmare temperatur.

Du kan ändra tiden i 5- minutersintervaller. Maxtiden som kan ställas in är 60 minuter.

1. I slutet av nedräkningen blinkar DrinksChill-indikatorn och timern, och ljudlarmet hörs.

För att stänga av ljudet, tryck på vilken knapp som helst förutom knappen för varmare temperatur.

Displayen återgår till samma som innan DrinksChill-funktionen aktiverades. Ta ut dryckerna ur frysen.

Det går att stänga av den här funktionen när som helst under nedräkningen genom att trycka på DrinksChill eller på knappen för kallare temperatur flera gånger tills displayen visar "00".

4.7 Larm vid öppen dörr

Om dörren har lämnats öppen i ca 80 sekunder, aktiveras larmet för öppen dörr.

Fackets indikator på displayen blinkar och ljudet är på.

När normala förhållanden har återställts (dörren är stängd) stängs larmet av. Du kan inaktivera larmet genom att trycka på valfri knapp.

4.8 Larm vid för hög temperatur

En temperaturökning i apparaten (t.ex. på grund av ett strömavbrott eller om dörren lämnas öppen) aktiverar larmet för hög temperatur.

Temperaturindikatorn på displayen blinkar och ljudet är på.

För att stänga av ljudet trycker du på valfri tangent (om temperaturen ännu inte har återställts, blinkar displayen).

5. DAGLIG ANVÄNDNING

WARNING!

Se säkerhetsavsnitten.

5.1 Förvaring av fryst mat

Vid första uppstart eller efter ett uppehåll i avstängt läge, låt produkten stå på i minst två timmar med FastFreeze-funktionen på innan du lägger in några matvaror.

Fryslådorna gör att du snabbt och enkelt kan hitta det matpaket du söker. Ska stora mängder mat frysas kan alla lådor tas bort och maten placeras på hyllorna. Maten får inte placeras närmare än 15 mm från dörren.

WARNING!

I händelse av en oavsiktlig avfrostning, t.ex. vid ett strömavbrott och avbrottet varar längre än den tid som anges i den tekniska informationen under "Temperaturökningstid", måste den tinade maten konsumeras snabbt eller omedelbart tillagas och sedan frysas in på nytt (när maten har kallnat).

5.2 Infrysning av färska livsmedel

Produkten är lämplig för infrysning av färska livsmedel och långvarig förvaring av frysta och djupfrysta matvaror.

Den aktuella inställningen behöver inte ändras för att frysa in en liten mängd färska livsmedel.

För infrysning av färska livsmedel, aktivera FastFreeze-funktionen minst 24 timmar innan livsmedlet som ska frysas placeras i frysfacet.

Om temperaturen återställs och du trycker på valfri knapp, stängs högtemperaturlarmet av.

Placera det färska livsmedlet som ska frysas in i det nedre packet.

Den största mängden matvaror som kan frysas inom 24 timmar anges på typskylten.

Infrysningen tar 24 timmar: lägg inte in andra livsmedel som ska frysas under denna period.

Återgå till önskad temperatur (se "FastFreeze-funktionen") när infrysningen är klar.

5.3 Frysklampar

Frysen är utrustad med kalla ackumulatorer som ökar lagringstiden i händelse av strömavbrott eller haveri.

För att säkerställa bästa prestanda hos ackumulatorerna, placera dem i den övre delen av apparaten.

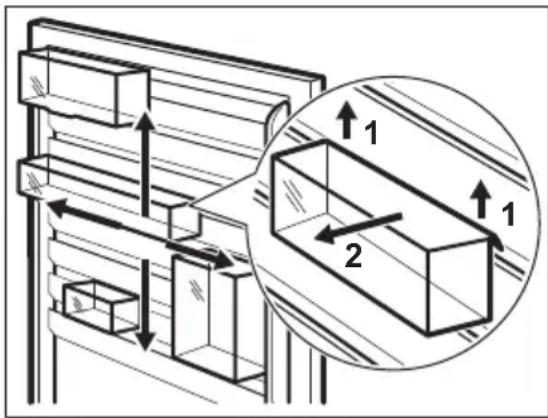

Dörren har skenor som gör att hyllorna/facken kan placeras efter dina önskemål.

1. Lyft hyllan/facket bitvis i pilarnas riktning tills de lossnar.
2. Placera hyllan/facket på önskad plats och för in den/det i skenorna.

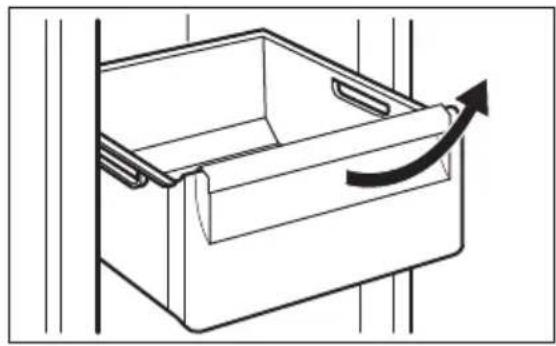

Gör så här för att ta bort en läda från ett fack:

1. Dra ut lådan så längt det går.
2. När du har kommit till slutet av skenorna ska du lyfta lädan något framtill och ta bort den.

Följ stegen ovan i omvänd ordning för att sätta tillbaka lädan igen.

5.6 Ta bort glashyllorna

Den här produkten har glashyllor som separerar lådorna.

När du vill ta bort glashyllorna:

1. Ta bort lädorna runt omkring (se "Ta bort lädorna").

2. Dra ut låssprintarna på båda sidorna av hyllan (1).

3. Dra sedan glashyllan utåt (2).

Följ stegen ovan i omvänd ordning för att sätta tillbaka glashyllan.

FÖRSIKTIGHET!

Se till att låssprintarna sitter ordentligt på plats.

6. SKÖTSEL OCH RENGÖRING

WARNING!

Se säkerhetsavsnitten.

6.1 Invändig rengöring

Innan du använder produkten första gången ska du rengöra insidan och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga.

FÖRSIKTIGHET!

Använd inte rengöringsmedel, skurpulver, klor eller oljebaserade rengöringsmedel eftersom de skadar ytan.

6.2 Regelbunden rengöring

FÖRSIKTIGHET!

Du får inte dra, flytta eller skada rörledningarna och/eller kablarna i produkten.

FÖRSIKTIGHET!

Var noga med att inte skada kylsystemet.

Utrustningen måste rengöras med jämna mellanrum:

1. Rengör kylens/frysens insida och alla tillbehör med ljummet vatten och en liten mängd neutral såpa.
2. Inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts.

3. Skölj av och torka noggrant.

4. Rengör kondensorn och kompressorn (om de går att komma åt) på produktens baksida med en borste. Detta förbättrar kylskåpets prestanda och bidrar till en lägre energiförbrukning.

6.3 Avfrostning av frysen

Frysfacket behöver inte avfrostas. Detta innebär att det inte bildas någon frost under drift, varken på innerväggarna eller matvarorna.

6.4 Långa uppehåll i användning

Följ nedanstående anvisningar om produkten inte skall användas på länge:

1. Koppla loss produkten från eluttaget.
2. Plocka ur alla matvaror.
3. Rengör produkten och alla tillbehör.
4. Låt dörren/dörrarna stå på glänt så att inte dålig lukt bildas.

7. FELSÖKNING

WARNING!

Se säkerhetsavsnitten.

7.1 Vad gör jag om...

Problem Möjlig orsak Åtgärd
Produkten bullrar. Produkten står ostadigt. Kontrollera om produkten står stabilt.
Ljudligt eller visuellt larm är på.	Kylskåpet har nyligen slagits på eller temperaturen är fortfarande för hög.	Se "Larm/indikator för öppen dörr" eller "Larm/indikator för hög temperatur".
	Temperaturen i produkten är för hög.	Se "Larm/indikator för öppen dörr" eller "Larm/indikator för hög temperatur".
Lampan fungerar inte. Lampan är i standby-läge. Stäng och öppna dörren.
Lampan fungerar inte. Lampan är trasig. Kontakta närmaste auktoriserade serviceverkstad.
Kompressorn arbetar utan uppehåll.	Temperaturen är felaktigt inställd.	Se kapitlet "Drift"/"Kontrollpanel".
Många matvaror inlagda	samtidigt.	Vänta några timmar och kontrollera sedan temperaturen igen.
Rumstemperaturen är för hög.		Se klimatklasstabellen på märkskylten.
Alltför varm mat har lagts in.		Låt mat svalna till rumstemperatur före infrysning.
	Funktionen FastFreeze är på.	Se "Funktionen FastFreeze".
Kompressorn startar inte omedelbart när FastFreeze-knappen trycks in eller när temperaturen ändras.	Detta är normalt och indikerar inte att något fel har uppstätt.	Kompressorn startar efter ett tag.
Vatten rinner ut på golvet.	Smältvattensutloppet är inte anslutet till avdunstningsbrickan ovanför kompressorn.	Anslut tömningsslangen till avdunstningsbrickan.
Temperaturen kan inte ställas in.	Funktionen FastFreeze eller FASTCOOL är påslagen.	Stäng av FastFreeze eller FASTCOOL manuellt eller vänta med att ställa in temperaturen tills funktionen har återställts automatiskt. Se "FastFreeze-funktionen" eller "FASTCOOL-funktionen".
DEMO visas på displayen.	Produkten är i demonstrationsläge.	Tryck på FastFreeze i cirka 10 sekunder. Produkten återgår till vanligt läge.
Temperaturen i produkten är för låg/hög.	Temperaturen är felaktigt inställd.	Ställ in en högre/lägre temperatur.
	Matvarornas temperatur är för hög.	Låt matvarornas temperatur sjunka till rumstemperatur innan du lägger in dem.
	Funktionen FastFreeze är på.	Se "Funktionen FastFreeze".
Sidopanelerna är varma.	Det är värme som avges från värmeväxlaren och är helt normalt.
Det är svårt att öppna dörren.	Du försökte öppna dörren direkt efter stängning.	Vänta i minst 30 sekunder mellan stängning och åter-öppnande av dörren.

Kontakta närmaste auktoriserade serviceverkstad om dessa råd inte löser problemet.

Endast servicepersonal får byta ut lampan. Kontakta din auktoriserade serviceverkstad.

7.2 Byte av lampan

Produkten har en innerbelysning bestående av en LED-lampa med lång livslängd.

8. TEKNISKA DATA

Höjd 1850 mm

Bredd 595 mm

Djup 647 mm

Temperaturökningstid 25 tim.

Nätspänning 230 - 240 V

Frekvens 50 Hz

Teknisk information finns på typskylten som sitter på insidan eller utsidan av produkten och på energietiketten.

9. MILJÖSKYDD

Återvinn material med symbolen Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte

produkter märkta med symbolen 📀 med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

CE
