BRUKSANVISNING EN3230JOW ELECTROLUX

Fare for personskade eller skade på produktet.

Rim av fryseren när rimlaget har blitt ca. 3-5 mm tykt.

Tack för att du köpt en Electrolux-produkt. Du har valt en produkt som för med sig årtionden av yrkeserfarenhet och innovation. Genial och elegant har den utformats med dig i åtanke. Så när du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.

Välkommen till Electrolux.

Besök vår webbplats för att:

Få användningsråd, broschyrer, felsökningshjälp och serviceinformation:

www.electrolux.com/webselfservice

Registrera din produkt för bättre service:

www.registerelectrolux.com

Köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt:

www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter till hands när du kontaktar serviceavdelningen: Modell, PNC, serienummer.

Informationen står på typskylten.

⚠️ Varnings-/viktig säkerhetsinformation

i Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation

eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

- Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.

- Denna produkt kan användas av barn mellan 3 och 8 år och personer med mycket omfattande och komplexa funktionsnedsättning, om de har fått rätt instruktion.

- Barn under 3 år ska inte vistas i närheten av produkten utan ständig uppsikt.

- Låt inte barn leka med produkten.

- Barn får inte utföra städning och underhåll av apparaten utan uppsikt.

- Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.

1.2 Allmän säkerhet

- Produkten är avsedd att användas i hushåll och liknande användningsområden som t.ex.:

- Bondgårdar, personalkök i butiker, på kontor och andra arbetsmiljöer

- Av gäster på hotell, motell, bed and breakfast och andra typer av boendemiljöer

- WARNING: Se till att ventilationsöppningarna inte blockeras.

- WARNING: Använd inga mekaniska verktyg eller andra medel för att påskynda avfrostningsprocessen utöver de som rekommenderas av tillverkaren.

- WARNING: Var noga med att inte skada kylkretsen.

• WARNING: Använd inga elektriska apparater inne i förvaringsutrymmena såvida de inte är av en typ som rekommenderas av tillverkaren.
• Spruta inte vatten eller ånga på produkten för att rengöra den.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.
• Förvara inte explosiva ämnen som t.ex. sprejburkar med lättantändligt bränsle i den här produkten.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Se till att luft kan cirkulera i produkten.
• Vid första installationen eller om dörren har hängts om, vänta minst 4 timmar innan du ansluter till elnätet. Detta för att oljan ska rinna tillbaka i kompressorn.
• Innan du utför något på produkten (t ex hänger om dörren), ska du dra ut kontakten ur vägguttaget.
• Installera inte produkten nära element, spisar, ugnar eller hållar.
• Produkten får inte utsättas för regn.

• Installera inte produkten där den står i direkt solljus.

• Installera inte produkten på platser som är mycket fuktiga eller kalla.

• När du flyttar produkten, lyft upp den i framkanten för att inte repa golvet.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

WARNING!

När du sätter in din produkt, se till att elsladden inte kommer under produkten eller skadas.

WARNING!

Använd inte grenuttag eller förlängningssladdar.

• Produkten måste jordas.
• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Kontrollera så att du inte skadar de elektriska komponenterna (t.ex. stickkontakten, nätkabeln,

kompressorn). Kontakta ett auktoriserat servicecenter eller en elektriker för att ersätta skadade komponenter.

• Nätkabeln måste vara under stickkontaktens nivå.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

2.3 Användning

WARNING!

Risk för skador, brännskador eller elstötar föreligger.

Produkten innehåller brandfarlig gas, isobutan (R600a), en naturgas med hög miljökompatibilitet Var försiktig så att du inte skadar kylkretsen som innehåller isobutan.

• Ändra inte produktens specifikationer.
• Ställ inte elektriska produkter (t.ex. glassmaskiner) i produkten om inte tillverkaren uttryckligen säger att det är lämpligt.
• Om kylkretsen skadas får inga flammor eller antändningskällor finnas i rummet. Ventilera rummet.
• Låt inte varma föremål vidröra plastdelarna i produkten.
• Lägg inte in läskedrycker i frysen. Detta skapar tryck i dricksflaskan.
• Förvara inte brandfarliga gaser eller vätskor i produkten.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten.
• Vidrör inte kompressorn eller kondensorn. De är heta.
• Ta inte bort och vidrör inte föremål från frysdelen om händerna är våta eller fuktiga.
• Frys inte mat igen som en gång tinats.
• Följ förvaringsanvisningarna på förpackningen till den frysta maten.
• Lägg maten i påse eller förvaringsburk innan du lägger det i frysfacet.

2.4 Lampa inuti produkten

WARNING!

Risk för elektrisk stöt!

- Lampan som används för den här produkten är endast avsedd för hushållsprodukter. Får ej användas som husbelysning.

2.5 Skötsel och rengöring

WARNING!

Risk för personskador och skador på produkten föreligger.

• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Kylenheten i denna product innehåller kolväten Endast en behörig person får utföra underhåll och fylla kylapparaten.
• Undersök regelbundet tömningskanalen i kylen och rengör den vid behov. Om tömningskanalen täpps igen kommer avfrostat vatten att samlas på produktens botten.

2.6 Service

• Kontakta en auktoriserad serviceverkstad för reparation av produkten.
• Använd endast originaldelar.

2.7 Avfallshantering

WARNING!

Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort locket för att hindra att barn eller djur stängs in inuti produkten.
• Kylkretsen och isoleringsmaterialet i den här produkten är "ozonvänliga".
• Isoleringsmaterialet innehåller brandfarlig gas. Kontakta kommunen för information om hur produkten kasseras korrekt.
• Orsaka inte skada på den delen av kylenheten som är nära värmeväxlaren.

3. INSTALLATION

WARNING!

Se säkerhetsavsnitten.

3.1 Placering

Produkten kan installeras på en torr och välventilerad plats inomhus där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten:

Klimat- Omgivningstemperatur klass

SN +10 °C till + 32 °C

N +16 °C till + 32 °C

ST +16 °C till + 38 °C

T +16 °C till + 43 °C

3.2 Elektrisk anslutning

- Kontrollera att nätspänningen och nätfrekvensen överensstämmer med

4. ANVÄNDNING

4.1 Slå på

Sätt i stickkontakten i eluttaget.

Vrid temperaturreglaget medurs till en medelhög inställning.

4.2 Stänga av

Stäng av produkten genom att vrida temperaturreglaget till "O"-läget.

4.3 Temperaturreglering

Temperaturen regleras automatiskt. Du kan ställa in en temperatur inuti produkten.

5. DAGLIG ANVÄNDNING

5.1 Infrysning av färska livsmedel

Produkten är lämplig för infrysning av färska livsmedel och långvarig förvaring av frysta och djupfrysta matvaror.

hushållsapparatens märkdata som anges på typskylten före anslutning till ett eluttag.

• Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta hushållsapparaten till en separat jord enligt gällande bestämmelser.
• Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts.
• Denna produkt uppfyller kraven enligt EU:s direktiv.

3.3 Installera produkten och hänga om dörren

Se separata anvisningar om installation (ventilationskrav, avvägning) och omhängning av dörren.

Välj inställning, men tänk på att temperaturen inne i kylen beror på:

• rumstemperatur,
• hur ofta man öppnar dörren,
• mängden livsmedel som förvaras,
• produktens placering.
  En medelhög inställning är i regel lämpligast.

För att använda produkten:

1. Vrid temperaturvredet medsols för att få en lägre temperatur inuti produkten.
2. Vrid temperaturvredet motsols för att få en högre temperatur inuti produkten.

För att frysa in färsk mat behöver inte den medelhöga inställningen ändras.

För snabbare infrysning kan dock temperaturreglaget vridas till en högre inställning för att erhålla en högre kyleffekt.

I detta läge kan temperaturen i kylskåpsutrymmet sjunka under 0 °C. Ställ i så fall in temperaturreglaget på en varmare inställning.

Lägg de färska matvarorna som ska frysas in i det nedersta packet.

Maximal mängd livsmedel som kan frysas inom 24 timmar anges på typskylten som sitter på produktens insida.

Infrysningen tar 24 timmar: lägg inte in andra livsmedel som ska frysas under denna period.

5.2 Förvaring av fryst mat

Vid första uppstart eller efter ett uppehåll i avstängt läge, låt produkten stå på i minst två timmar innan du lägger in några matvaror.

Fryslådorna gör att du snabbt och enkelt kan hitta det matpaket du söker Om stora mängder mat skall förvaras, plocka ur alla lådor utom den nedre lådan.

Denna måste vara på plats för att säkerställa god luftcirkulation. På alla hyllor kan man placera mat som sticker ut 15 mm från dörren.

WARNING!

I händelse av en oavsiktlig avfrostning, t.ex. vid ett strömavbrott och avbrottet varar längre än den tid som anges i den tekniska informationen under "Säkerhet vid strömavbrott", måste den tinade maten konsumeras snabbt eller omedelbart tillagas och sedan frysas in på nytt (när maten har kallnat).

5.3 Förvara mat i kylskåpet

Täck över eller förpacka maten, särskilt om den har en stark smak.

Placera matvarorna så att luft kan cirkulera fritt omkring dem.

Ställ matvarorna på alla hyllor och inte närmare än 20 mm från bakre väggen och 15 mm från dörren.

6. SKÖTSEL OCH RENGÖRING

WARNING!

Se säkerhetsavsnitten.

6.1 Invändig rengöring

Innan du använder produkten första gången ska du rengöra insidan och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga.

FÖRSIKTIGHET!

Använd inte rengöringsmedel, skurpulver, klor eller oljebaserade rengöringsmedel eftersom de skadar ytan.

6.2 Regelbunden rengöring

FÖRSIKTIGHET!

Du får inte dra, flytta eller skada rörledningarna och/eller kablarna i produkten.

FÖRSIKTIGHET!

Var noga med att inte skada kylsystemet.

Utrustningen måste rengöras med jämna mellanrum:

1. Rengör kylens/frysens insida och alla tillbehör med ljummet vatten och en liten mängd neutral såpa.
2. Inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts.
3. Skölj av och torka noggrant.
4. Rengör kondensorn och kompressorn (om de går att komma

åt) på produktens baksida med en borste.

Detta förbättrar kylskåpets prestanda och bidrar till en lägre energiförbrukning.

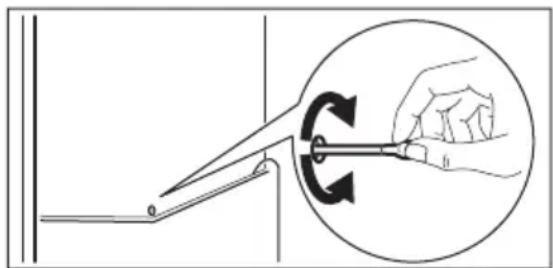

6.3 Avfrostning av kylskåpet

Frost avlägsnas automatiskt i kylutrymmet varje gång kompressorn stannar under normal användning.

Det är viktigt att regelbundet rengöra smältvattnets tömningshål i mitten baktill av kylskåpsutrymmet för att undvika att vattnet rinner över och droppar ned på matvaror och golv.

6.4 Avfrostning av frysen

FÖRSIKTIGHET!

Använd aldrig vassa metallverktyg för att skrapa av frost från evaporatorn, eftersom den kan skadas. Använd inga mekaniska verktyg eller andra medel för att påskynda avfrostningsprocessen utöver de som rekommenderas av tillverkaren. Om de frysta livsmedlen inte bihåller den låga temperaturen under avfrostningen kan det förkorta hållbarhetstiden på dem.

Cirka 12 timmar före avfrostningen ställer du in en lägre temperatur för att bygga upp en tillräcklig kylreserv för driftsavbrottet.

En viss mängd frost bildas alltid på fryshyllorna och runt det övre facket.

Frosta av frysen när frostlagret har en tjocklek på cirka 3-5 mm.

1. Stäng av produkten eller koppla loss den från eluttaget.
2. Plocka ut matvarorna, slå in dem i flera lager med tidningspapper och lägg dem på en sval plats.

WARNING!

Ta inte i fryst mat med våta händer. Dina händer kan frysa fast i matvarorna.

1. Låt dörren vara öppen och skydda golvet från avfrostningsvattnet med t.ex. en trasa eller ett träg. För att påskynda avfrostningsprocessen kan du placera en skål med varmt vatten i frysfacet. Du kan också ta bort lösa isbitar med en isskrapa innan avfrostningen är klar.

2. När avfrostningen är klar torkar du noga av produktens insida. Spara skrapan för framtida bruk.

3. Slå på produkten. Vänta i minst 3 timmar innan du lägger tillbaka maten i frysfacet.

6.5 Långa uppehåll i användning

Följ nedanstående anvisningar om produkten inte skall användas på länge:

1. Koppla loss produkten från eluttaget.
2. Plocka ur alla matvaror.
3. Avfrosta (i förekommande fall) och rengör produkten och alla tillbehör.
4. Rengör produkten och alla tillbehör.
5. Låt dörren/dörrarna stå på glänt så att inte dålig lukt bildas.

7. FELSÖKNING

WARNING!

Se säkerhetsavsnitten.

7.1 Vad gör jag om...

Problem Möjlig orsak Åtgärd
Produkten bullrar. Produkten står ostadigt. Kontrollera om produkten står stabilt.
Lampan fungerar inte. Lampan är i standby-läge. Stäng och öppna dörren.

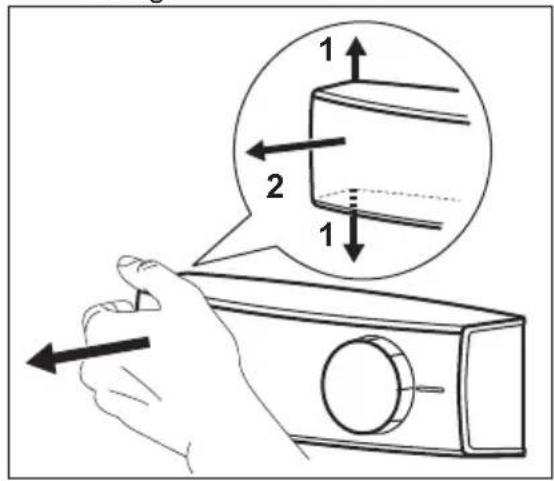

	Lampan är trasig. Se avsnittet "Byte av lam-pan".
Kompressorn arbetar utan uppehåll.	Temperaturen är felaktigt inställd.	Se kapitlet "Drift"/"Kontroll-panel".
Många matvaror inlagda	samtidigt.	Vänta några timmar och kon-trollera sedan temperaturen igen.
Rumstemperaturen är för hög.		Se klimatklasstabellen på märkskylten.
Alltför varm mat har lagts in.		Låt mat svalna till rumstem-peratur före infrysning.
Vatten rinner inne i kylskå-pet.	Vattenutloppet är igen-täppt.	Rengör vattenutloppet.
	Matvaror hindrar vattnet från att rinna in i vatten-uppsamlaren.	Kontrollera att inga matvaror har kontakt med den bakre väggen.
Vatten rinner ut på golvet. Smältvattensutloppet är inte anslutet till avdunst-ningsbrickan ovanför kompressorn.		Anslut tömningsslangen till avdunstningsbrickan.
Temperaturen i produkten är för låg/hög.	Temperaturen är felaktigt inställd.	Ställ in en högre/lägre tem-peratur.
	Matvarornas temperatur är för hög.	Låt matvarornas temperatur sjunka till rumstemperatur innan du lägger in dem.
	Många matvaror har lagts in för förvaring samtidigt.	Lägg in färre matvaror för förvaring samtidigt.
Sidopanelerna är varma. Det är värme som avges från värmeväxlaren och är helt normalt.		Se till att det finns minst 30 mm utrymme på varje sida av apparaten och omgivande skåp när omgivningstempe-raturen överstiger 38 °C.
Det finns för mycket kondensvatten på kylskåpets bakre vägg.	Dörren har öppnats för ofta.	Öppna dörren bara när det behövs.
	Dörren stängdes inte ordentligt.	Se till att dörren är ordentligt stängd.
	Mat som lagts in är inte ordentligt förpackad.	Förpacka maten på lämpligt sätt innan den läggs in.
Det finns frost på den bakre väggen i kylskåpet.	Omgivningstemperaturen är hög och produkten är inställd på den lägsta temperaturen.	Ställ in temperaturvredet till en högre temperatur för att automatisk avfrostning ska fungera.
Produkten är full med livs-	medel och är inställd på den lägsta temperaturen.	Ställ in temperaturvredet till en högre temperatur för att automatisk avfrostning ska fungera.
Det är svårt att öppna dörren.	Du försökte öppna dörren direkt efter stängning.	Vänta några sekunder mellan stängning och återöppnande av dörren.

Kontakta närmaste auktoriserade serviceverkstad om dessa råd inte löser problemet.

7.2 Byte av lampan

Produkten har en innerbelysning bestående av en LED-lampa med lång livslängd.

Vi rekommenderar starkt att endast använda originalreservdelar.

Använd endast LED-lampor (E14-bas). Den maximala effekten anges på lampenheten.

FÖRSIKTIGHET! Koppla bort kylskåpet från eluttaget.

1. Dra vänster sida av lampskyddet med dina fingrar för att låsa upp det. Ta bort skyddet genom att dra det mot dig.

1. Byt lampan mot en med samma effekt och form och som är specialtillverkad för hushållsapparater.

2. Sätt tillbaka lampglaset.

3. Sätt i stickkontakten i eluttaget.
4. Oppna luckan. Kontrollera att belysningen tänds.

8. TEKNISKA DATA

8.1 Informationsblad

Varumärke Electrolux
Modell EN3230JOW 925053315,	925053316EN3230JOX 925053321
Kategori 7. Kyl-frys
Energieffektivitetsklass A+
Energiförbrukning kWh per år, baserad på resul- tat från standardiserade provningar under 24 tim- mar. Den verkliga energiförbrukningen beror på hur apparaten används och var den placeras	294
Förvaringsvolym i liter, kyl 194
Förvaringsvolym i liter, stjärna -
Förvaringsvolym i liter, källarzon -
Förvaringsvolym i liter, vin -
Förvaringsvolym i liter, total 303
Förvaringsvolym i liter, frys 109
Förvaringsvolym i liter, sval -
Förvaringsvolym i liter, annat utrymme -
Stjärnmärkning av frysutrymme med största för- varingsvolym (l)	****
Designtemperatur i annat utrymme > 14°C (°C), om något	-
Frostfri (J/N), kyl Nej
Frostfri (J/N), frys Nej
Säkerhet vid strömavbrott i h 30
Infrysningskapacitet" i kg/24 tim 5
Klimatklass	SN-N-ST-T
Lågsta omgivningstemperatur vid vilken denna apparat är avsedd att användas, i °C	10
Högsta omgivningstemperatur vid vilken denna apparat är avsedd att användas, i °C	43
Akustiskt buller dB(A) re1 pW	40
Inbyggd apparat J/N	Nej

Denna apparat är avsedd att uteslutande användas för förvaring av vin J/N

8.2 Ytterligare teknisk data

Höjd 1745 mm

Bredd 595 mm

Djup 647 mm

Nätspänning 230 - 240 V

Frekvens 50 Hz

Teknisk information finns på typskylten som sitter på insidan eller utsidan av produkten och på energietiketten.

9. MILJÖSKYDD

Återvinn material med symbolen

Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte

produkter märkta med symbolen 📄 med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

CE
