Produkttyp	Bärbar elektrisk kylare
Märke	Isotherm
Modell	TB26
Kapacitet	26 L
Mått (B x D x H)	50 x 35 x 40 cm
Vikt	10 kg
Strömförsörjning	12V DC / 230V AC
Strömförbrukning	45 W (kylning), 55 W (frysning)
Temperaturområde	-20°C till +10°C
Kyltyp	Kompressor
Huvudfunktioner	Kylning, frysning, temperaturjusterbar
Display	LED digital temperaturdisplay
Kontroll	Tryckknappspanel
Isolering	Högtäthetsskum, 50 mm tjocklek
Invändigt material	Livsmedelsgodkänd rostfritt stål
Utvändigt material	ABS-plast
Batteriskydd	3-nivå batteriövervakare (Låg/Medel/Hög)
Ventilation	Krävs, håll 10 cm fritt
Klimatklass	N/ST
Medföljande tillbehör	12V/230V-adapter, bärhandtag, bruksanvisning
Underhåll	Rengör insidan med mild tvål, torka noggrant
Säkerhetsfunktioner	Överhettningsskydd, polaritetsskydd, säkring
Reservdelstillgänglighet	Kontakta Isotherm eller auktoriserade återförsäljare
Garanti	2 år

Vanliga frågor - TB26 Isotherm

Hur ställer jag in temperaturen på min Isotherm TB26-kylare?

Tryck på SET-knappen, använd sedan upp/ner-pilarna för att justera önskad temperatur. Bekräfta genom att trycka på SET igen.

Kan jag köra TB26 på batteri?

Ja, kylaren fungerar på 12V DC och har en batteriövervakare för att förhindra djupurladdning. Ställ in batteriskyddsnivån enligt ditt fordons batteri.

Vad är temperaturområdet för TB26?

Temperaturen kan ställas in från -20°C till +10°C, vilket möjliggör både frysning och kylning.

Hur rengör man kylaren?

Koppla ur kylaren, ta bort alla föremål och torka av insidan med en mjuk trasa och milt rengöringsmedel. Skölj med rent vatten och torka noggrant. Doppa inte i vatten.

Varför kyler inte min kylare ordentligt?

Kontrollera om ventilationsgallren är blockerade, se till att omgivningstemperaturen är inom klimatklassen (N/ST) och verifiera strömförsörjningen. Om problemet kvarstår, kontakta Isotherm support.

Vad gör batteriövervakaren?

3-nivå batteriövervakare skyddar ditt fordons batteri från överurladdning. Välj Låg (för starka batterier) till Hög (för svaga batterier) via kontrollpanelen.

Kan jag använda TB26 med en solpanel?

Ja, du kan ansluta den till ett 12V solsystem, men se till att solpanelens effekt är tillräcklig (t.ex. minst 100W) och använd en laddningsregulator.

Hur mycket ström förbrukar TB26?

Genomsnittlig strömförbrukning är 45 W vid kylning och 55 W vid frysning. Verklig förbrukning beror på omgivningstemperatur och användning.

Har TB26 ett avtappningshål?

Ja, det finns ett avtappningshål i botten för att avlägsna smältvatten. Vrid och dra för att öppna, och se till att den är stängd före drift.

Var kan jag köpa reservdelar till TB26?

Reservdelar finns hos Isotherms auktoriserade återförsäljare och på den officiella Isotherm-webbplatsen. Kontakta kundtjänst för specifika delnummer.

BRUKSANVISNING TB26 Isotherm

Isotherm kylboxar är helt konstruerade efter de höga krav som ställs i marin miljö, både vad gäller prestanda och utförande. De har en modern hermetisk helt läckagefri kompressor som ger såväl lägsta strömförbrukning som i det närmaste ljudlös gång.

Kylboxen är enkel att bygga in och installera. Den tål en lutning på upp till 30°, tillfälligt mer.

Köldmediet är freonfritt, R 134a.

För bästa funktion är det viktigt att följande punkter beaktas:

* Undvik onödigt "spring" i kylboxen. Det höjer strömförbrukningen.
* God ventilation av kompressor och kondensor har också stor inverkan på strömförbrukningen. Placera boxen där bra luftväxling finns till hands. Uppvärmd luft måste kunna evakueras uppåt.
* Ett väl fungerande elsystem är en förutsättning. Se över batterier och laddning regelbundet. Ha alltid ett separat startbatteri för motorn. Följ anvisningarna vad gäller kabelarea.
* Håll rent och torrt i boxen. Torka ur eventuellt kondensvatten som samlats i botten.
* Ställ alltid upp locket i vädringsläge när Du lämnar båten och kylboxen är avstängd.

Bruksanvisning

Temperaturreglering

Med kylboxens termostat kan man steglöst reglera temperaturen enligt följande: vrids termostaten medurs blir det kallare och vrids den moturs blir det varmare i boxen. Termostaten har en strömställare i sitt ändläge moturs, med vilken boxen kan stängas av och sättas på.

Boxen har en separat belyst strömställare för till och från.

Termostaten i 26 liters boxen tillåter reglering av temperaturen i boxen mellan ca. +8°C och -14°C.

Avfrostning

Avfrostning skall ske då en tjock (över 4 mm) frostbeläggning finns på förångaren.

Stäng av boxen på termostatvredet alternativt strömställaren. Förvara de matvaror och drycker som fanns i skåpet så kallt som möjligt t.ex. frysväskor el. dyl. under tiden avfrostningen äger rum. Använd inga vassa föremål för att avlägsna isen.

Starta ej boxen igen förrän det är fullständigt avfrostat och urtorkat.

Underhåll

Isotherm kylboxar har ett helt hermetiskt slutet kylsystem med lödda ledningar och förslutningar och behöver inget underhåll och behöver ej påfyllning av köldmedium. Kompressorn är av hushållstyp och har förutom mycket hög verkningsgrad en

i särklass lång livslängd.

Kylboxen kan stå kvar i båten under vintern (men förmår dock inte alltid starta vid minusgrader). Underhållet inskränker sig till att regelbundet (årligen) och vid behov göra rent kompressorns kondensorgaller från damm med en pensel e.d.

Håll kylboxen ren invändigt, speciellt viktigt på hösten då boxen tömmes och stängs av. Ställ luckan i vädringsläge under vintern.

Batterivakt

För att skydda batterierna mot urladdning slår en batterivakt ifrån kompressorn vid för låg spänning enligt följande:

Säkerhetsföreskrifter

-Vid anslutning till landström måste strömförsörjningen vara jordad och ansluten med jordfelsbrytare, annars föreligger stor risk för personskada om fel uppstår.

Kan medfara livsfara!

• Vidrör ej frilagda kablar från nätanslutningar. Kan med föra livsfara!
• Ingrepp i köldmediekretsen får absolut ej göras.
• Köldmedium får ej släppas ut i luften.
• Se till att boxens ventilationssystem ej blockeras.
• Anslut ej batteriladdare direkt till kylboxen. Batteriladdare måste kopplas till batteriet.
• Vid framtida skrotning av boxen, skall den lämnas till fackman för korrekt återvinning av ingående komponenter och omhändertagande av köldmedium.

Felsökningsschema

Felindikering	Möjlig orsak	Åtgård
Boxen blir ej kall.	Kompressorn startar ej.	Kontrollera att ström finns fram till elboxen. Kontrollera säkringen. Kontrollera att plus och minus ej förväxlats, elkablar och kabelanslutningar. Överbrygga termostaten, startar kompressorn då, är termostaten felaktig.Om åtgärderna i övrigt inte avhjälper felet, kontakta auktoriserad serviceverkstad.
Kompressorn startar men ger ingen kyla.		Kontakta auktoriserad serviceverkstad.

Installationsanvisning

Boxen skall sättas fast ordentligt i det utrymme som valts för montering. Till boxen medföljer fästdobbar som passar mot boxens beslag i botten.

Det är viktigt att god ventilation finns i utrymmet där boxen/kompressorn är monterad. Man skall därför se till att kall luft kan tillföras undertill för att sedan släppas ut uppåt. (Varm luft stiger uppåt).

Installera ej boxen nära värmekällor såsom spis, värmare, motorn eller dyl.

Kompressorn skall i sitt normalläge sitta rakt/vägrätt i båten. Den klarar lutningar på 30°, tillfälligt mer.

Elanslutning

Vid inkoppling till båtens elsystem är det mycket viktigt att hänsyn tas till följande punkter:

- Använd väl tilltagen kabelarea, se tabellen

Kabelarea mm ^2 Max kabellängd	vid 12V Max kabellängd vid 24V
2.5	2.5	5
4	4	8
6	6	12

• Anslut alltid strömförsörjningen direkt till batteriet alternativt via huvudströmbrytaren. Undvik anslutning till i båten monterad standard elpanel, då dessa ofta kan förorsaka spänningsfall. Boxen har inbyggd 16A säkring monterad på manöverpanelen.
• Koppla röd kabel till elsystemets plussida och den svarta kabeln till minussidan. Använd rejäla kabelskor anpassade för den valda kabelarean.
• Kylboxen får ej anslutas direkt till batteriladdare, utan att ha ett batteri kopplat parallellt.

Miljöhänsyn

Denna produkt är märkt enligt EG-direktiv 2002/96/EEC beträffande elektriskt och elektroniskt avfall (WEEE). Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.

Symbolen på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall istället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken/företaget där produkten inhandlades.

Tekniska data

Typbeteckning: 1261G

Spänning: 12/24 volt

Strömförbrukning: ca. 2,5 A i drift (12 volt)

Medelströmförbrukning: 0,6 A (12 volt) vid 6°C i boxen och 22°C omgivningstemperatur.

Kompressor: Danfoss BD35F

Köldmedium: R134a - 60 gram

Mätt:	Längd		580	mm
	Bredd	345		mm
	Höjd			380	mm
Vikt:	14	kg

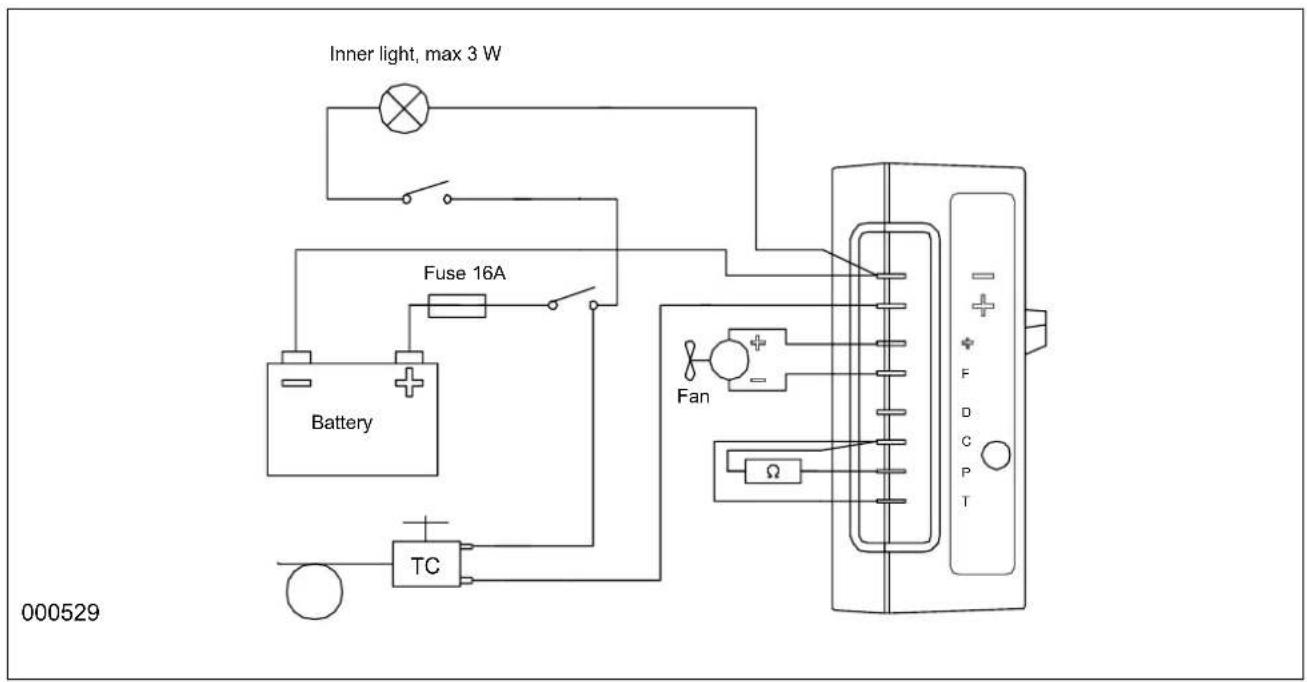

Elschema
