Produkttyp	Inbyggd induktionshäll
Varumärke	Electrolux
Modell	HOF650FMF
Antal kokzoner	4
Värmeteknik	Induktion
Strömförsörjning	220-240 V / 400 V 2N, 50-60 Hz
Total induktionseffekt	7.35 kW
Kokzondiametrar	Vänster fram: 21.0 cm, Vänster bak: 21.0 cm, Höger fram: 14.5 cm, Höger bak: 18.0 cm
PowerBoost-funktion	Ja, tillgänglig på varje zon i upp till 10 minuter (4 min på höger fram)
Fry Assist-funktion	Ja, på vänster framzon
Hob²Hood-funktion	Ja, automatisk anslutning med kompatibla fläktar
Automatisk uppvärmning	Ja
Pausfunktion	Ja
Barnsäkerhetsanordning	Ja
Låsfunktion	Ja
Timerfunktioner	Nedräkningstimer, Uppräkningstimer, Minutminne
Restvärmeindikator	OptiHeat Control (3 steg)
Automatisk avstängning	Ja
Effekthantering	Ja, fördelar effekt mellan zonerna
Skötsel och rengöring	Rengör efter varje användning; använd speciell hällskrapa för socker/plast; milt rengöringsmedel för fläckar
Säkerhetsfunktioner	Automatisk avstängning, överkokningsskydd, barnlås, restvärmevarning
Reservdelar	Använd endast originalreservdelar; kontakta auktoriserat servicecenter
Mått (ungefärliga)	58 cm bredd (typisk inbyggd 4-zons induktionshäll)

Vanliga frågor - HOF650FMF ELECTROLUX

Varför kan jag inte aktivera hällen?

Se till att hällen är ordentligt ansluten till elnätet. Kontrollera om säkringen har gått. Om säkringen går upprepade gånger, kontakta en behörig elektriker. Se också till att du ställer in en värmenivå inom 10 sekunder efter aktivering.

Vad betyder felkoden 'E'?

Ett 'E' följt av en siffra indikerar ett fel. Stäng av hällen och återaktivera efter 30 sekunder. Om 'E' visas igen, koppla bort strömmen i 30 sekunder och återanslut. Kontakta ett auktoriserat servicecenter om problemet kvarstår.

Hur rengör jag induktionshällen?

Rengör efter varje användning. För spill som smält plast eller socker, ta bort omedelbart med en speciell hällskrapa i en spetsig vinkel. För kalk- eller fettfläckar, rengör med en fuktig trasa och milt rengöringsmedel, torka sedan. Undvik slipande produkter.

Vilken kokkärl är lämplig för induktion?

Använd kokkärl med en tjock, platt botten av gjutjärn, stål, emaljerat stål eller rostfritt stål med flerskiktsbotten. Kontrollera med en magnet; om den fastnar på botten är den lämplig. Undvik aluminium, koppar, mässing, glas, keramik eller porslin.

Hur fungerar PowerBoost-funktionen?

PowerBoost ger extra effekt till en kokzon under en begränsad tid. För att aktivera, tryck på P. Zonen arbetar med maximal effekt (t.ex. 3200 W för vänsterzoner) i upp till 10 minuter, återgår sedan automatiskt till den högsta vanliga värmenivån.

Vad är Hob²Hood och hur använder jag det?

Hob²Hood ansluter automatiskt hällen till en kompatibel fläkt via infraröda signaler. Fläkthastigheten justeras efter tillagningstemperatur. För att aktivera manuellt läge, tryck på Hob²Hood-symbolen. Automatiska lägen H1-H6 styr fläkt och ljus. Se fläktens manual för aktivering.

Hur låser jag kontrollpanelen för att förhindra oavsiktliga ändringar?

Under tillagning, tryck på Lås sensorfältet (). Kontrollpanelen låses och L visas i 4 sekunder. För att låsa upp, tryck på Lås igen. Hällen låses automatiskt upp när den stängs av.

Vad betyder restvärmeindikatorn?

Indikatorn visar nivån av restvärme: Fortsätt tillagning, Håll varmt eller Restvärme. Även när indikatorn är avstängd kan glaset fortfarande vara varmt. Var försiktig för att undvika brännskador.

Varför stängs hällen av automatiskt?

Hällen stängs av automatiskt om alla zoner är avstängda, om ingen värmenivå ställs in efter aktivering, om spilld vätska täcker kontrollpanelen i över 10 sekunder, om den överhettas, eller om felaktig kokkärl används. Tiden beror på värmenivån (t.ex. 6 timmar för låga inställningar).

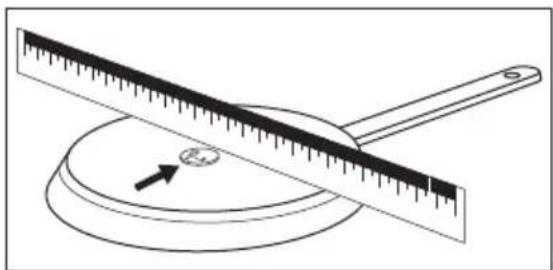

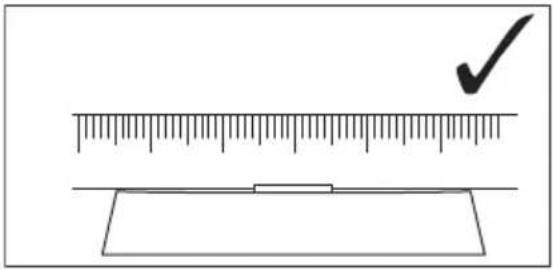

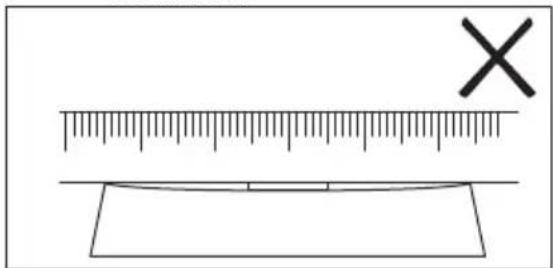

Hur använder jag Fry Assist-funktionen?

Placera en tom panna på vänster framzon, tryck på Fry Assist (☐), välj sedan en värmenivå. Vänta tills pannan nått inställd temperatur (signal ljuder), tillsätt sedan mat och fett. Använd endast pannor med plan botten; kontrollera med ett mynttest.

BRUKSANVISNING HOF650FMF ELECTROLUX

Bruksanvisning Platetopp

Bruksanvisning Inbyggnadshäll

DA 2

EN 22

FI 42

NO 62

RU 81

SV 105

5.5 Automatisk opvarmning

Sådan stoppes lyden: Tryk på ⚠

- CountUp Timer

Sådan stoppes lyden: Tryk på ⏻.

Fare for personskade eller skade på produktet.

- Bruk avlastingsklemmen på kabelen.

- Ikke bruk produktet med våte hender eller när det er i kontakt med vann.

Fare for skade på produktet.

Indikatorene ☐ / ☑ vises när en kokesone er varm. De viser nivået av

Indikatoren forsvinner när kokesonen er avkjølt.

5. DAGLIG BRUK

ADVARSEL!

- Timer med nedtelling

Manuell betjening av viftehastigheten

Tack för att du har köpt en Electrolux-produkt. Du har valt en produkt som kommer med årtionden av yrkeserfarenhet och innovation. Den är genialisk och elegant, och den har den utformats med dig i åtanke. När du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.

Välkommen till Electrolux.

Besök vår webbplats för att:

få tips om användning, broschyrer, felsökning, service- och reparationsinformation: www.electrolux.com/support

registrera din produkt för bättre service: www.registerelectrolux.com

köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Använd alltid originalreservdelar.

Ha följande uppgifter till hands när du kontaktar vår auktoriserade serviceverkstad:

Modell, artikelnummer, serienummer.

Informationen står på märkplåten.

⚠ Varning/Försiktighet – Säkerhetsinformation

① Allmän information och tips

Miljöinformation

Med reservation för ändringar.

INNEHÅLL

1. SÄKERHETSINFORMATION.... 105
2. SÄKERHETSINSTRUKTIONER.... 107
3. INSTALLATION....109
4. PRODUKTBESKRIVNING....111
5. DAGLIG ANVÄNDNING....113
6. RÅD OCH TIPS....117
7. UNDERHÅLL OCH RENGÖRING.... 120
8. FELSÖKNING....121
9. TEKNISKA DATA....122
10. ENERGIEFFEKTIVITET....123
11. MILJÖSKYDD.... 124

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för

eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning.

Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

• Denna produkt är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller om de har bristande erfarenhet och kunskap, om de inte instrueras och övervakas av en person som ansvarar för deras säkerhet.
• Barn ska hållas under uppsikt så att de inte leker med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.
• WARNING! Barn och husdjur ska hållas borta från produkten när den är igång eller när den svalnar. Åtkomliga delar blir heta under användning.
• Om maskinen har ett barnlås ska den aktiveras.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

- WARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Var försiktig så att du inte vidrör värmeelementen.

- WARNING! Oövervakad matlagning på en håll med fett eller olja kan vara farligt och kan leda till brand.

- En brand vid matlagning ska inte släckas med vatten. Stäng av produkten och täck över lågorna med t.ex. brandfilt eller ett lock.

- WARNING! Produkten får inte strömförsörjas via en extern kopplingsanordning, såsom en timer, eller anslutas till en krets som regelbundet slås på och av med ett verktyg.

- FÖRSIKTIGHET: Tillagningsprocessen måste övervakas. En kort tillagningsprocess måste övervakas kontinuerligt.

• WARNING! Brandfara: Förvara inte matvaror på tillagningsytorna.
• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på hållens yta eftersom de kan bli heta.
• Använd inte produkten innan den har installeras i inbyggnadsstrukturen.
• Använd inte ångrengöringsmedel för att rengöra produkten.
• Efter användning ska hällen stängas av med kontrollen. Förlita dig inte på kokkärlsdetektorn.
• Om keramik-/glasytan är sprucken ska produkten stängas av nätsladden dras ur. Om produkten är ansluten till elnätet direkt med kopplingsboxen ska säkringen tas bort för att koppla från produkten från strömförsörjningen. I båda fallen ska du kontakta vårt auktoriserade servicecenter.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.
• WARNING! Använd endast hållskydd som designats av tillverkaren av produkten eller som anges som lämpliga av tillverkaren i bruksanvisningen, eller hållskydd som medföljer produkten. Olyckor kan inträffa om fel skydd används.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

WARNING!

Risk för personskador och skador på produkten föreligger.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.

• Minsta avständ till andra produkter ska beaktas.

• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.

• Täta skurna ytor med tätningsmedel för att förhindra att fukt får den att svälla.
• Skydda produktens botten mot ånga och fukt.
• Installera inte produkten nära en dörr eller under ett fönster. Detta förhindrar att heta kokkärl faller ned från produkten när dörren eller fönstret är öppet.
• Varje produkt har fläktar som kyler ner i botten.
• Om produkten är installerad ovanför en låda:
  – Förvara inga smådelar eller pappersark som kan dras in, eftersom

de kan skada fläkten eller påverka kylsystemet.

– Se till att avständet mellan apparatens undersida och föremål som förvaras i lådan uppgår till minst 2 cm.

- Ta bort eventuella separeringspaneler installerade i skåpet under produkten.

2.2 Elektrisk inkoppling

WARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska utföras av en behörig elektriker.
• Produkten måste jordas.
• Produkten måste göras strömlös före alla rengöringsarbeten.
• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Kontrollera att apparaten är rätt installerad. Lösa och ej fackmässigt monterade nätkablar eller kontakter (i förekommande fall) kan orsaka överhettning i kopplingsplinten.
• Använd korrekt kabel för den elektriska huvudledningen.
• Förhindra trassel avseende kabeln för den elektriska huvudledningen.
• Se till att ett skydd mot elchock är installerat.
• Använd klämman för dragavlastning på kabeln.
• Kontrollera att nätkabeln eller kontakten (i förekommande fall) inte vidrör den heta hushållsapparaten eller det heta kokkärlet, när du ansluter apparaten till ett eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Se till att inte orsaka skada på stickkontakten (om tillämpligt) eller på nätkabeln. Kontakta vårt auktoriserade servicecenter eller en elektriker för att ersätta en skadad nätkabel.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.

• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.

• Anslut inte stickkontakten om vägguttaget sitter löst.

• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.

2.3 Använd

WARNING!

Risk för skador, brännskador eller elstötar föreligger.

• Ta bort all förpackning, märkning och skyddsfilm (om tillämpligt) före första användning.
• Denna produkt är endast avsedd för hushållsbruk.
• Ändra inte produktens specifikationer.
• Kontrollera att ventilationsöppningarna inte är blockerade.
• Låt inte produkten stå utan uppsikt under användning.
• Stäng av kokzonen efter varje användningstillfälle.
• Lägg inte bestick eller kastrullock på kokzonerna. De kan bli varma.
• Använd inte produkten med våta händer eller när den har kontakt med vatten.
• Använd inte produkten som arbets- eller avlastningsyta.
• Koppla omedelbart bort produkten från eluttaget om ytan på produkten är sprucken. På detta sätt förhindrar du elstötar.
• Användare med pacemaker måste hålla ett avständ på minst 30 cm från induktionskokzonerna när produkten är igång.
• När du lägger maten i het olja kan den stänka.

WARNING!

Risk för brand och explosion

• Fetter och olja kan avge brandfarliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från fetter och oljor när du lagar mat med dem.
• Ångorna som frigörs i mycket het olja kan orsaka självantändning.
• Redan använd olja, som kan innehålla matrester, kan orsaka brand vid lägre temperatur jämfört med olja som används för första gången.
• Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga produkter i, i närheten av eller på produkten.

WARNING!

Risk för skador på produkten föreligger.

• Låt inte heta kokkärl stå på kontrollpanelen.
• Lägg inte på några värmskydd på hällens glasyta.
  • Låt inte kokkärl torrkoka.
• Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas.
• Aktivera inte kokzonerna med tomma kokkärl eller utan kokkärl.
• Lägg inte aluminiumfolie på produkten.
• Kokkärl av gjutjärn, aluminium eller med skadad botten kan orsaka repor på glaset/glaskeramiken. Lyft alltid sådana föremål när de flyttas på kokhällen.
• Denna produkt är endast avsedd för matlagning. Ugnen får inte användas för andra ändamål, t.ex. rumsuppvärmning.

2.4 Underhåll och rengöring

- Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.

• Stäng av produkten och låt den kallna före rengöring.
• Spruta inte vatten eller ånga på produkten för att rengöra den.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara milda rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

2.5 Service

• Kontakta ett auktoriserat servicecenter för reparation av produkten. Använd endast originalreservdelar.
• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.

2.6 Avyttring

WARNING!

Risk för kvävning eller skador.

• För information om hur du kasserar produkten, kontakta återförsäljaren, behörig person hos tillverkaren eller lokal avfallsentreprenör.
• Koppla loss produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.

3. INSTALLATION

WARNING!

Se Säkerhetsavsnitten.

3.1 Före installationen

Innan du installerar hällen ska du anteckna informationen nedan från typskylten.

Typskylten sitter nertill på hällen.

Serienummer ......

3.2 Inbyggnadshällar

Inbyggnadshällar får endast användas efter installation i lämpliga inbyggnadsenheter och arbetsbänkar enligt gällande standarder.

- Hällen är försedd med en nätkabel.

- För att ersätta den skadade nätkabeln, använd kabeltyp: H05V2V2-F som motstår temperaturer på 90 °C eller högre. Kontakta ett auktoriserat servicecenter. Nätkabeln får endast bytas ut av en behörig elektriker.

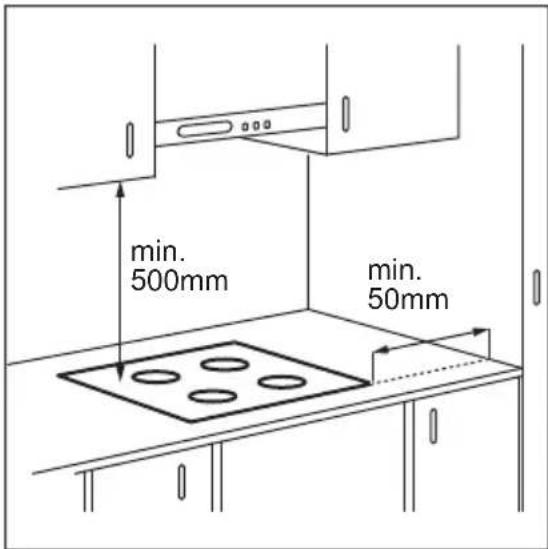

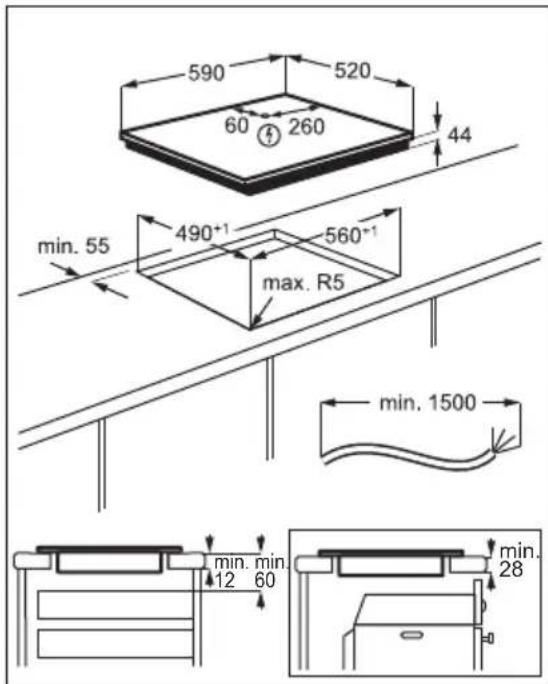

3.4 Montering

Om du installerar hällen under en köksfläkt, se monteringsanvisningarna för fläkten angående minsta avständ mellan produkterna.

Om produkten har installerats ovanför en låda kan hållens ventilation värma upp det som förvaras i lådan när hållen används.

Se videoguiden "Så installerar du din induktionshäll från Electrolux – bänkinstallation" genom att skriva ut det fullständiga namnet som visas i figuren nedan.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

4.2 Beskrivning av kontrollpanelen

Använd touchkontrollerna för att använda produkten. Displayerna, indikeringarna och ljudsignalerna markerar vilka funktioner som är aktiverade.

	Touch-kontroll	Funktion Beskrivning
1	➊	PÅ / AV (ON/OFF) För att aktivera och avaktivera hällen.
2	➎	Knapplås / Barnlås För att läsa / läsa upp kontrollpanelen.
3	||	Paus För att aktivera och avaktivera funktionen.
4	➽	Fry Assist För att aktivera och avaktivera funktionen.
5	- Värmelägesdisplay För att visa det inställda värmeläget.
6	- Timerindikatorer för kokzonerna För att visa för vilken kokzon tiden är inställd.
7	- Timerdisplay	För att visa tiden i minuter.
8		Hob ^2 Hood För att aktivera och inaktivera manuellt läge för funktionen.
9		- För att välja kokzon.
10	+/-	- För att öka eller minska tiden.
11	P	PowerBoost För att aktivera funktionen.
12	- Inställningslist För inställning av värmeläge.

4.3 Visningar av värmeinställning

Display Beskrivning
0	Kokzonen är avstängd.
1 - 14	Kokzonen är på.
u	Paus är på.
A	Automatisk uppvärmning är på.
P	PowerBoost är på.
E + siffra	Ett fel har uppstått.
≡ / ∅ □	OptiHeat Control (3-stegs restvärmeindikator): tillagar fortfarande / varmhållning / restvärme.
L	Knapplås / Barnlås är på.
F	Kokkärlet är felaktigt eller för litet, eller inget kokkärl är placerat på kokzonen.
-	Automatisk avstängning är på.

4.4 OptiHeat Control (3-stegs restvärmeindikator)

WARNING!

lyser finns det risk för brännskador från restvärme.

Induktionskokzonerna skapar den värme som behövs för tillagningen direkt i kokkärlets botten. Glaskeramiken värms upp av kokkärlets värme.

Indikatorerna ☐visas när en kokzon är varm. Indikatorerna visar nivån på restvärmen för de kokzoner du använder för närvarande.

Indikatorn kan också visas:

• för de närliggande kokzonerna även om du inte använder dem,
• när heta kokkärl placeras på en kall kokzon,
• när hällen är avstängd men kokzonen fortfarande är varm.

Indikatorn försvinner när kokzonen har svalnat.

5. DAGLIG ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

5.1 Aktivera och avaktivera

Tryck på ⓣ1 sekund för att sätta på eller stänga av hällen.

5.2 Automatisk avstängning

Funktionen stänger av hällen automatiskt om:

• alla kokzoner är avstängda.
• du inte ställer in värmeläge efter hällen har satts på.
• du spiller något eller sätter något på kontrollpanelen längre än 10 sekunder (en kastrull, en handduk osv.). En ljudsignal ljuder och hällen stängs av. Ta bort föremålet eller rengör kontrollpanelen.
• hällen blir för het (t.ex. om ett kokkärl kokar torrt). Innan du använder hällen igen måste kokzonen kallna.
• du använder ett olämpligt kokkärl. Symbolen F tänds och kokzonen stängs av automatiskt efter 2 minuter.
• du stänger inte av en kokzon eller ändrar värmeläget. Efter en stund tänds och hällen stängs av.

Förhållandet mellan värmeläge och tiden efter vilken hällen stängs av:

Värmeinställning Hällen stängs av efter

1 - 3

6 timmar

4 - 7 5 timmar

8 - 9 4 timmar

10 - 14 1,5 timme

5.3 Värmeläge

För inställning eller ändring av värmeläge:

Tryck på inställningslisten vid rätt värmeläge eller flytta fingret längs med inställningslisten tills du när rätt värmeläge.

5.4 Använda kokzonerna

Ställ kokkärlet i mitten av vald kokzon. Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten.

5.5 Automatisk uppvärmning

Aktivera den här funktionen för att få önskad värmeinställning på kortare tid. När den är på, fungerar zonen på den högsta inställningen i början och fortsätter därefter att koka på önskad värmeinställning.

För att aktivera funktionen måste kokzonen vara kall.

För att aktivera funktionen för en kokzon: tryck på P (tänds). Tryck direkt på önskat värmeläge. Efter 3 sekunder tänds

För att avaktivera funktionen: ändra värmeläget.

5.6 PowerBoost

Den här funktionen gör mer effekt tillgänglig för induktionskokzonerna. Funktionen kan bara aktiveras för induktionskokzonen under en begränsad tidsperiod. Därefter kopplar induktionskokzonen automatiskt tillbaka till högsta värmeläget.

Se avsnittet "Teknisk data".

För att aktivera funktionen för en kokzon: tryck på P tands.

För att avaktivera funktionen: ändra värmeläget.

5.7 Fry Assist

Med den här funktionen kan du ställa in en värmeinställningsnivå för att steka maten. Hällen håller vald temperatur automatiskt under stekning. När värmeinställningsnivån är inställd behövs ingen manuell temperaturjustering.

Du kan ställa in funktionen för den främre vänstra kokzonen på hällen.

FÖRSIKTIGHET!

Använd bara laminerade kokkärl med låg värmeinställningsnivå för att undvika att kokkärlen överhettas och skadas.

1. Sätt en tom kastrull på den vänstra främre kokzonen. Använd inte lock med funktionen.
2. Tryck på . Indikatorn ovanför symbolen tänds. En värmeinställning har ställts in på 1.
3. Ställ in den bästa värmeinställningen för maten du vill steka. Titta i tabellen i avsnittet Råd och tips. Indikatorerna ovanför symbolen börjar blinka sakta. Kokzonen hettas upp.
4. Vänta tills kokkärlet när inställd temperatur. En signal ljuder. Alla indikatorer ovanför symbolen lyser.
5. Lägg maten och lite fett i kokkärlet.

För att avaktivera funktionen:

Tryck på 0 för den främre vänstra kokzonen eller tryck på .

5.8 Tidtagning

- Nedräkningstimer

Du kan använda den här funktionen för att ställa in tiden för en enda tillagningssession.

Ställ först in värmeinställningen för kokzonen, ställ därefter in funktionen.

Ställa in kokzonen: tryck på ⏻ flera gånger tills indikatorn för en kokzon tänds.

Aktivera funktionen: tryck på + på timern för att ställa in tiden (00 - 99 minuter). När indikatorn för kokzonen börjar blinka räknas tiden ned.

För att se återstående tid: tryck på för att ställa in kokzonen. Kokzonens indikator börjar blinka. På displayen visas den återstående tiden.

Ändra tiden: tryck på ⏻ för att ställa in kokzonen. Tryck på eller . —

För att avaktivera funktionen: tryck på ⏻ för att ställa in kokzonen och tryck därefter på —. Den kvarvarande tiden räknas ner till 00. Kokzonens indikator slocknar.

En ljudsignal hörs och 00 blinkar när sluttiden uppnåtts. Kokzonen avaktiveras.

För att stänga av ljudet: tryck på ⚠

- CountUp Timer

Den här funktionen kan användas för att kontrollera hur länge kokzonen är igång.

Ställa in kokzonen: tryck på flera gånger tills indikatorn för en kokzon tänds.

Aktivera funktionen: tryck på på timern. UP släcks. När indikatorn för kokzonen börjar blinka räknas tiden upp. Displayen växlar mellan UP och räknad tid (i minuter).

För att se hur länge kokzonen är igång: tryck på för att ställa in kokzonen.

Kokzonens indikator börjar blinka. Displayen visar hur länge kokzonen har varit igång.

För att avaktivera funktionen: tryck på och därefter på eller. Kokzonens indikator slocknar.

• Signalur

Du kan använda den här funktionen när hällen är på och tillagningszonerna inte används. Displayen visar värmeläget

Aktivera funktionen: tryck på och därefter på eller for timern för att ställa

in tiden. När sluttiden uppnåtts hörs en ljudsignal och 00 blinkar.

För att stänga av ljudet: tryck på ⚠

Denna funktion påverkar inte kokzonernas funktioner i övrigt.

5.9 Paus

Den här funktionen ställer in alla påslagna tillagningszoner på den lägsta värmeinställningen.

När funktionen är på är alla andra symboler på kontrollpanelerna låsta.

Funktionen stoppar inte timerfunktionerna.

1. För att aktivera -funktionen trycker du på || -knappen.

tänds. Värmeinställningen sänks till 1.

1. För att inaktivera funktionen: trycker du på ||.

Föregående värmeläge släge tänds.

5.10 Knapplås

Du kan låsa kontrollpanelen medan kokzonerna är igång. Funktionen förhindrar oavsiktliga ändringar av värmeläget.

Ställ in värmeläget först.

Aktivera funktionen: tryck på tands i 4 sekunder. Timern förblir på.

För att avaktivera funktionen: tryck på 🔒. Föregående värmeläge aktiveras.

När du avaktiverar hällen stängs även denna funktion av.

5.11 Barnlås

Denna funktion förhindrar oavsiktlig användning av hällen.

Aktivera funktionen: aktivera hällen med ①. Ställ inte in något värmeläge. Tryck på i 4 sekunder. tänds. Inaktivera hällen med ①.

För att avaktivera funktionen: aktivera hällen med ⚠Ställ inte in något värmeläge.

Tryck på i4 sekunder. tänds. Inaktivera hällen med ①

För att kringgå funktionen för ett enskilt tillagningstillfälle: aktivera hällen med Ⓙ tänds. Tryck på 4 sekunder. Ställ in värmeläge inom 10 sekunder. Hällen kan nu användas. Om du avaktiverar hällen med Ⓘ aktiveras funktionen igen.

5.12 OffSound Control (Aktivera och inaktivera ljud)

Stäng av hällen. Tryck på 3 sekunder. Displayen tänds och släcks. Tryck på 3 sekunder. eller tänds. Tryck på på timern för att välja något av följande:

- b1 – ljudet är avstängt

- –judet är på

Vänta tills hällen stängs av automatiskt för att bekräfta ditt val.

När denna funktion är inställd på bör du endast ljuden när:

- du trycker på ①

- Signalur är klar

• Nedräkningstimer är klar

- du ställer något på kontrollpanelen.

5.13 Effektreglering

Om flera zoner är aktiva och den förbrukade effekten överstiger gränsen för strömtillförseln delar denna funktion den tillgängliga effekten mellan alla kokzoner. Hällen styr värmeinställningarna för att skydda säkringarna i husets installation.

- Kokzonerna är grupperade enligt plats och antal faser i hållen. Varje fas har en maximal elektricitetsbelastning på (3700 W). Om hållen när gränsen för maximal effekt inom en fas reduceras effekten för kokzonerna automatiskt.

- Värmeinställningen för den senast valda tillagningszonen prioriteras alltid. Den återstående effekten delas mellan de tidigare aktiverade tillagningszonerna i omvänd ordning.

- Värmeinställningen för de reducerade zonerna ändras mellan den ursprungligen

valda värmeinställningen och den reducerade värmeinställningen.

- Vänta tills displayen slutar blinka eller minska värmeinställningen för den valda tillagningszonen. Tillagningszonerna fortsätter att arbeta med den reducerade värmeinställningen. Ändra värmeinställningarna för tillagningszonerna manuellt vid behov. Se bilden för möjliga kombinationer där effekten kan fördelas mellan kokzonerna.

Det är en avancerad automatisk funktion som kopplar hällen till en speciell köksfläkt. Både hällen och köksfläkten har en infraröd signalkommunikator. Fläktens hastighet definieras automatiskt med utgångspunkt från lägesinställningen och temperaturen för det hetaste kokkärlet på hällen. Du kan också använda fläkten från hällen manuellt.

Fjärrsystemet är för de flesta köksfläktar är inaktiverade från början. Aktivera det innan du använder funktionen. Läs köksfläktens bruksanvisning för mer information.

Använda funktionen automatiskt

Om funktionen ska användas automatiskt ställer du in det automatiska läget på H1 – H6. Hällen är ursprungligen inställd på H5.Fläkten reagerar när hällen aktiveras. Hällen känner av kokkärlets temperatur automatiskt och justerar fläktens hastighet därefter.

Automatiska lägen

Automa-tiskt ljus	Kok-ning1)	Stek-ning2)
Läge H0 Av Av Av
Läge H1 På Av Av
Läge H23) På Fläkthastig-het 1		Fläkthastig-het 1
Läge H3 På Av Fläkthastig-het 1
Läge H4 På Fläkthastig-het 1		Fläkthastig-het 1
Läge H5 På Fläkthastig-het 1		Fläkthastig-het 2
Läge H6 På Fläkthastig-het 2		Fläkthastig-het 3

1) Hällen känner av kokningsprocessen och aktiverar fläkthastigheten enligt det automatiska läget.

2) Hällen känner av stekningsprocessen och aktiverar fläkthastigheten enligt det automatiska läget.

3) I det här läget aktiveras fläkten och lampan, och går inte efter temperaturen.

Ändra det automatiska läget

1. Stänga av produkten.
2. Tryck på Ⓐ i 3 sekunder. Displayen tänds och släcks.
3. Tryck på 13 sekunder.
4. Tryck på hagra gånger tills tänds.
5. Tryck på på timern för att välja ett automatiskt läge.

Inaktivera funktionens automatiska läge om du vill använda köksfläkten direkt på fläktpanelen.

När du är klar med matlagningen och stänger av hällen kan köksfläkten fortsätta gå under en viss tid. Efter den tiden stänger systemet av fläkten automatiskt och förhindrar att du oavsiktligt slår på fläkten under kommande 30 sekunder.

Styra fläkthastigheten manuellt

Du kan även styra funktionen manuellt. Det gör du genom att trycka på 📄är hällen är igång. Då inaktiveras automatiskt styrning av funktionen och du kan ändra fläkthastigheten manuellt. När du trycker på 📄kar du fläkthastigheten med ett. När du när en intensiv nivå och trycker på 📄igen ställs fläkthastigheten in på 0 igen och då stängs köksfläkten av. Starta fläkten igen med fläkthastighet 1 genom att trycka på 📄

Aktivera automatiskt styrning av funktionen genom att stänga av hällen och sedan slå på den igen.

Du kan ställa in hällen på att aktivera belysningen automatiskt när du slår på hällen. Detta gör du genom att ställa in det automatiska läget på H1 – H6.

Belysningen i köksfläkten släcks två minuter efter att hällen stängts av.

6. RÅD OCH TIPS

WARNING!

Se Säkerhetsavsnitten.

6.1 Kokkärl

För induktionskokzoner genereras värmen mycket snabbt i kokkärlet med ett kraftigt elektromagnetiskt fält.

Använd induktionskokzonerna med lämpliga kokkärl.

• Kokkärlets botten måste vara så tjock och plan som möjligt.
• Se till att kastrullens botten är ren och torr innan du sätter den på hällen.
• För att undvika repor ska man inte dra eller gnugga kastrullen mot det keramiska glaset.

Kokkärlsmaterial

• rätt: gjutjärn, stål, emaljerat stål, rostfritt stål, botten med flera lager (med korrekt märkning från en tillverkare).
• inte rätt: aluminium, koppar, mässing, glas, keramik, porslin.

Kokkärl är lämpliga för en induktionshäll om:

- vatten kokar mycket snabbt upp på en kokzon som är inställd på det högsta värmeläget.

- en magnet fäster på kastrullens botten. Kokkärlets mått

- Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten.

- Kokzonens effektivitet är relaterad till kokkärlets diameter. Kokkärl med en mindre diameter än den minsta får bara en del av effekten som kokzonen genererar.

- Av båda säkerhetsskäl och optimalt tillagningsresultat ska man inte använda kokkärl som är större än vad som anges i avsnittet "Specifikationer för kokzonen". Undvik att hålla kokkärl nära kontrollpanelen under tillagningen. Detta kan påverka kontrollpanelens funktion eller oavsiktligt aktivera hällfunktionerna.

Se "Tekniska data".

6.2 Ljud under användning

Om du hör:

• knackande ljud: kokkärlet är tillverkat av olika material ("sandwichkonstruktion").
• visslande ljud: du använder kokzonen med en hög effektnivå och kokkärlet är tillverkat av olika material ("sandwichkonstruktion").

• surrande: du använder en hög effektnivå.

• klickande: elektrisk omkoppling sker.

• susande: beror detta på att fläkten är igång.

Dessa ljud är normala och innebär inte att det är fel på produkten.

6.3 Öko Timer (Eco Timer)

För att spara energi inaktiveras kokzonen före signalen från nedräkningstimern. Skillnaden i användningstiden beror på den inställda värmenivån och tillagningstiden.

6.4 Exempel på matlagningstillämpningar

Korrelationen mellan en zons värmeläge och dess energiförbrukning är inte linjär. När du

ökar värmeläget är det inte proportionellt mot att öka kokzonens energiförbrukning. Det betyder att en kokzon med medelhögt värmeläge använder mindre än hälften av sin effekt.

Uppgifterna i tabellen är endast riktvärden.

Värmeinställning	Använd för att: Tid (min) Tips
- 1	Håll tillagad mat varm. efter be-hov	Sätt på ett lock på kokkärlet.
1 - 3 Hollandaisesås, smält: smör, choklad, gelatin.	5 - 25 Blanda då och då.
1 - 3 Solidifiera: fluffiga omelett, bakade ägg.	10 - 40 Laga mat med lock på.
3 - 5 Småkoka ris och mjölkrätter, värma färdiglagade rätter.	25 - 50 Minst dubbelt så mycket vätska som ris, rör om mjölkbaserade rätter under tillagningen.
5 - 7 Ångkoka grönsaker, fisk, kött. 20 - 45 Tillsätt några matskedar vätska.
7 - 9 Ångkoka potatis. 20 - 60 Använd max. 1⁄4 liter vatten till 750 g potatis.
7 - 9 Tillaga större mängder mat, grytor och soppor.	60 - 150 Upp till 3 l vätska plus ingredienser.
9 - 12 Skonsam fritös: schakt, kalv cordon bleu, kotletter, rissoler, korvar, lever, roux, ägg, pannkakor, munkar.	efter be-hov	vänd efter halva tiden
12 - 13 Grovstekt, hargbrun, ryggbiffar, biffar. 5 - 15 vänd efter halva tiden
14 Koka vatten, koka pasta, bryna kött (gulasch, grytstek), fritera pommes frites.
P	Koka upp stora mängder vatten. PowerBoost är aktiverad.

6.5 Råd och tips för Fry Assistfunktionen

För att få bästa resultat med funktionen:

• Starta funktionen när hällen är kall (ingen manuell uppvärmning av kokkärlet behövs).
• Använd kokkärl gjort av rostfritt stål med sandwich-botten.

- Använd inte kokkärl med upphöjd relief i bottens mitt.

Exempel på tillagningstillämpningar för funktionen

Uppgifterna i tabellerna visar exempel på mat för varje värmeinställningsnivå. Mängden, tjockleken, kvaliteten och temperaturen (dvs.

fryst) på maten påverkar den rätta värmeinställningsnivån. Välj värmeinställningsnivå och justering som passar dina tillagningsvanor och kokkärl bäst.

Ägg Värmeinställningsnivå
Omelett, stekta ägg 1 - 3
Äggröra 4 - 6
Fisk Värmeinställningsnivå
Fiskfilé, fiskpinnar, fisk och skaldjur 4 - 6
Kött Värmeinställningsnivå
Kotlett, kycklingbröst, kalkonbröst 1 - 3
Hamburgare, köttbullar 2 - 4
Schnitzel, filé, biff medium / genomstekt, stekt korv, 4 - 6 köttfärs
Blodig biff 7 - 9
Grönsaker Värmeinställningsnivå
Stekt potatis, rå 1 - 3
Stekt potatis, rösti 4 - 6
Grönsaker 4 - 6

Olikar storlekar på kokkärl kan ge olika uppvärmningstider.

Tunga kokkärl tar mer värme än lätta kokkärl men de tar längre tid att värma upp.

6.6 Rätt kokkärl för Fry Assist funktion

Använd endast kokkärl med flat botten. Kontrollera om kokkärlet passar:

1. Ställ kastrullen upp och ner.
2. Lägg en linjal i botten av kokkärlet.
3. Försök att lägga ett 1-, 2- eller 5-eurocentmynt (eller ett mynt med samma tjocklek) mellan linjalen och kokkärlets botten.

a. Kokkärlet passar inte om du kan lägga myntet mellan linjalen och kokkärlet.

b. Kokkärlet passar om du inte kan lägga myntet mellan linjalen och kokkärlet.

6.7 Råd och tips för Hob²Hood

När du använder hällen med funktionen:

• Skydda köksfläktens panel mot direkt solljus.
• Rikta inte halogenlampan direkt mot mot köksfläktens panel.
  • Täck inte över hällens kontrollpanel.
• Bryt inte signalen mellan hällen och köksfläkten (t.ex. med en hand, ett kokkärlshandtag eller en hög kastrull). Se bilden.

Fläktkåpan på bilden är bara ett exempel.

Andra fjärrstyrda apparater kan kan blockera signalen. Använd inga andra apparater nära hällen när Hob²Hood används.

Köksfläktar med Hob²Hood-funktion

Se hela sortimentet av köksfläktar som fungerar med denna funktion på vår konsumentwebbplats. Electrolux köksfläktar som fungerar med denna funktion skall ha symbolen

7. UNDERHÅLL OCH RENGÖRING

WARNING!

Se Säkerhetsavsnitten.

7.1 Allmän information

• Rengör hällen efter varje användningstillfälle.
• Använd alltid kokkärl med ren botten.
• Repor eller mörka fläckar på ytan påverkar inte hållens funktion.
• Rengör hällens yta med lämpligt rengöringsmedel.
• Använd en speciell skrapa för glaset.

7.2 Rengöring av hällen

• Ta omedelbart bort: smält plast, plastfolie, socker och mat som innehåller

socker, annars kan denna smuts orsaka skador på hällen. Var försiktig och undvik brännskador. Sätt specialskrapan snett mot glasytan och för bladet över ytan.

• Ta bort när hällen svalnat tillräckligt: kalkringar, vattenringar, fettstänk, glänsande metalliska missfärgningar. Rengör hällen med en fuktig duk och icke slipande rengöringsmedel. Efter rengöring, torka hällen med en mjuk duk.
- Ta bort missfärgning på blank metall: använd en lösning av vatten och vinäger och rengör glasytan med en trasa.

8. FELSÖKNING

WARNING!

Se Säkerhetsavsnitten.

8.1 Vad gör jag om...

Problem Möjlig orsak Avhälpa felet
Det går inte att aktivera eller använda hållen.	Hällen är inte ansluten till strömför-sörjningen eller den är ansluten på fel sätt.	Kontrollera att hållen är korrekt anslu-ten till strömförsörjningen.
Säkringen har gått. Kontrollera att säkringen är orsaken till		felet. Om säkringen går gång på gång, tala med en kvalificerad elektriker.
Du har inte ställt in värmeinställning-en på 10 sekunder.		Aktivera hållen igen och ställ in värme-inställningen på mindre än 10 sekun-der.
Du har tryckt på 2 eller fler touch-kontroller samtidigt.		Tryck bara på en touchkontroll.
Paus är på. Se "Daglig användning".
Det finns vatten- eller fettstänk på kontrollpanelen.		Rengör kontrollpanelen.
Ett konstant pipljud hörs. Den elektriska anslutningen är felaktig.		Dra ur elkontakten. Tala med en behö-rig elektriker som kontrollerar installationen.
En ljudsignal hörs och hållen stängs av.En ljudsignal hörs när hållen stängs av.	Du har ställt något på en eller flera touchkontroller.	Ta bort föremålet från touch-kontroller-na.
Hällen stängs av. Du satte något på touch-kontrollen1.		Ta bort föremålet från touch-kontrollen.
Restvärmeindikatorn tänds inte. Zonen är inte varm eftersom den bara har varit påslagen en kort stund eller så kan sensorn vara trasig.		Kontakta ett auktoriserat servicecenter om zonen varit på tillräckligt länge för att vara varm.
Du använder en väldigt hög kastrullsom blockerar signalen.		Ta en mindre kastrull, byt kokzon eller styr fläkten manuellt.
Automatisk uppvärmning funge-rar inte.	Zonen är varm. Låt zonen kallna tillräckligt.
Den högsta värmeinställningen är inställd.		Den högsta värmeinställningen har samma effekt som funktionen.
Värmeinställningen ändras mellan två nivåer.	Effektreglering är på. Se "Daglig användning".
Kontrollpanelen är varm när du rör vid den.	Kokkärlet är för stort eller så står det för nära kontrollpanelen.	Placera stora kokkärl på de bakre zo-nerna om möjligt.
Problem Möjlig orsak Avhjälpa felet
Det hörs inget ljud när du trycker på touch-kontrollerna.	Ljudet är avaktiverat. Aktivera ljudet. Se "Daglig användning".
tänds.	Barnlås eller Knapplås är på. Se "Daglig användning".
tänds.	Det finns inget kokkärl på zonen. Ställ kokkärlet på zonen.
Kokkärlet passar inte. Använd kokkärl som är lämpliga för in-duktionshällar. Se "Råd och tips".
Diametern på kokkärlets botten ärför liten för zonen.		Använd kokkärl med rätt mått. Se "Tekniska data".
och en siffra tänds.	Det har uppstått ett fel på hällen. Stäng av hällen och sätt på den igen efter 30 sekunder. Om visas igen ska du dra ur elkontakten. Sätt i elkon-takten igen efter 30 sekunder. Kontak-ta auktoriserat servicecenter om pro-blemet fortsätter.
tänds.	Den elektriska anslutningen är felak-tig. Hällen är ansluten endast till en fas.	Tala med en behörig elektriker som kontrollerar installationen.

8.2 Om du inte kan avhjälpa felet...

Kontakta din återförsäljare eller auktoriserad serviceverkstad om du inte kan avhjälpa felet. Uppge uppgifterna på märkskylten. Uppge även den tresiffriga koden för glaskeramiken (den sitter i hörnet på glasytan) och vilka felmeddelanden som

visas. Kontrollera att du använde hällen på rätt sätt. I annat fall täcks inte kostnaden för serviceteknikerns eller återförsäljarens åtgärder av garantin. Informationen om garantitid och auktoriserade servicecenter finns i garantihäftet.

9. TEKNISKA DATA

9.1 Produktdekal

Modell HOF650FMF PNC 949 596 918 00

Typ 61 B4A 01 AA 220–240 V/400 V 2N 50–60 Hz

Induktion 7.35 kW Tillverkad i: Tyskland

Serienr.... 7.35 kW

ELECTROLUX

9.2 Data för kokzoner

Kokzon Nominell effekt(max värmeinställning) [W]	PowerBoost [W]	PowerBoost maximal varak-tighet [min]	Kokkärlets dia-meter [mm]
Vänster fram 2300 3200 10 125 - 210
Vänster bak 2300 3200 10 125 - 210
Höger fram 1400 2500 4 125 - 145
Höger bak 1800 2800 10 145 - 180
Kokzonernas effekt kan avvika något från uppgifterna i tabellen. Effekten beror på kokkärlens material och storlek.		För bästa resultat bör kokkärl som är större än måtten tabellen undvikas.

10. ENERGIEFFEKTIVITET

10.1 Produktinformation\*

Modellidentifiering HOF650FMF

Typ av häll Inbyggnadshäll
Antal kokzoner 4
Uppvärmningsmetod Induktion
Diameter på runda kokzoner (∅) Vänster fram		21,0 cm
	Vänster bak	21,0 cm
	Höger fram	14,5 cm
	Höger bak	18,0 cm
Energiförbrukning per kokzon (EC electric cooking) Vänster fram		178,4 Wh/kg
	Vänster bak	178,4 Wh/kg
	Höger fram	183,2 Wh/kg
	Höger bak	184,9 Wh/kg
Hällens energiförbrukning (EC electric hob)		181,2 Wh/kg

* För Europeiska unionen enligt EU-förordning 66/2014. För Belarus enligt STB 2477-2017, bilaga A. För Ukraina enligt 742/2019.
EN 60350-2 – Elektriska matlagningsprodukter för hushåll – Del 2: Hällar – metoder för mätning av prestanda
Energimätningarna för kokområdet identifieras av markeringarna för respektive kokzon.

10.2 Energibesparing

Du kan spara energi vid vardagsmatlagningen om du följer nedanstående tips.

• Värm bara upp den mängd vatten du behöver.
• Sätt om möjligt alltid ett lock på kokkärlet.
• Ställ kokkärlet på kokzonen innan du aktiverar den.
• Ställ ett mindre kokkärl på mindre kokzoner.
  • Ställ kokkärlet i mitten av kokzonen.

- Använd restvärmen för att hålla maten varm eller för att smälta den.

11. MILJÖSKYDD

Återvinn material med symbolen. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng

inte produkter märkta med symbolen 📋 med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

CE EAC

867372996-A-422021
