| Varumärke | Qlima |
| Modell | S-JA 2518 |
| Produkttyp | Delat luftkonditioneringsaggregat (inomhus- och utomhusenhet) |
| Funktion | Kyla och värme (värmepump) |
| Nominell kylkapacitet | 2,5 kW (ungefär, för modell S-JA2518) |
| Strömförsörjning | 220-240 V~ / 50 Hz |
| Inomhusenhetens mått (B x H x D) | 715 x 398 x 233 mm |
| Inomhusenhetens vikt | Cirka 12 kg |
| Utomhusenhetens mått (B x H x D) | 800 x 600 x 300 mm (typiskt, ej specificerat) |
| Utomhusenhetens vikt | Cirka 35 kg |
| Köldmediatyp | R32 (typiskt, se märkplåten) |
| Max. rörlängd (≤ 6,0 kW) | 20 m |
| Max. höjdskillnad (≤ 6,0 kW) | 8 m |
| Röranslutningar | Flänstyp: Vätskesida Ø6,35 mm, Gassida Ø9,53 mm (upp till 3,5 kW) |
| Elektrisk kabel | H07RN-F, 2,5 mm², 3-ledare |
| Rekommenderad säkring | 16 A (trög säkring) |
| Fjärrkontroll | Ingår, med trådlöst smart kit |
| Installationsavstånd | Vänster/höger: 12 cm, fram: 200 cm, bak: 30 cm, ovan: 15 cm |
| Säkerhetsfunktioner | Jordfelsbrytare krävs, jordning, automatisk avstängning vid överhettning |
| Dränering | Kondensatavloppsslang ingår, avloppsanslutning för utomhusenhet |
Vanliga frågor - S-JA 2518 QLIMA
Användarfrågor om S-JA 2518 QLIMA
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Luftkonditionering i PDF-format gratis! Hitta din manual S-JA 2518 - QLIMA och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. S-JA 2518 av märket QLIMA.
BRUKSANVISNING S-JA 2518 QLIMA
Installera endast enheten om den uppfyller kraven i lokala/nationella lagar, förordningar och standarder. Den här produkten är avsedd att användas som luftkonditionering i bostäder och är endast avsedd för användning på torra platser, under normala hushållsförhållanden, inomhus i vardagsrum, kök och garage. Kontrollera elnätets spänning och frekvens. Enheten lämpar sig enbart för jordade uttag, anslutningspänning 220-240 V\~/ 50 Hz. Modellerna SC 3748 måste anslutas direkt till strömförsörjning med den medföljande anslutningskabeln.
Denna installationshandbok är avsedd för personer som har tillräcklig kunskap och erfarenhet inom områdena: elektriska och mekaniska apparater, elektronik och kylning. Försök att installera eller reparera denna apparat kan leda till allvarliga personskador och materiella skador. Tillverkaren eller försäljaren tar inte ansvar för tolkningen av denna information och skall ej hållas ansvarig för felaktig användning av denna information.
Informationen, specifikationerna och parametrarna kan komma ändras utan förvarning på grund av tekniska ändringar eller förbättringar. De rätta specifikationerna framgår på märkskylten.
- Vänligen läs igenom denna installationshandbok innan installation av produkten.
- Om nätsladden är skadad ska den endast bytas av behörig personal.
- Installationsarbetet ska endast utföras i enlighet med relevanta lokala, nationella och europeiska förskrifter kring kabelstandarder och det ska endast utföras av behörig personal.. Garantin gäller inte i händelse av skador som inträffat på grund av åtgärder som avviker från de som anges i användarhandboken eller till följd av försummelse.
- Använd alltid lämplig skyddsutrustning såsom skyddsglasögon, ansiktsmask, öronkåpor, handskar, etc.
Internet:
Du kan även ladda ner den senaste versionen av användarhandboken, installationshandboken och/eller underhållshandboken på www.qlima.com

WARNING!
Installera inte, ta inte bort och/eller återinstallera inte apparaten själv om du inte besitter erforderlig erfarenhet och kompetens inom el, elektronik, kylning och/eller mekanik.
- Felaktig installation kan leda till vattenläckage, elchock, kylmedelsläckage eller brand. Uppsök en behörig handlare eller specialist inom området luftkonditionering för installation. Notera: fel som orsakats av felaktig installation täcks inte av garanti.
- Apparaten måste installeras på en lätt tillgänglig plats. Alla extrakostnader för hyra av specialutrustning vid underhåll ska bekostas av kunden.
INNEHÅLL
- Säkerhet
- Medföljande delar
- Åtgärder innan installation av luftkonditioneringen (gäller S-JA2518 modeller)
- Placering av inom- och utomhusdelen
4.1 Placering av inomhusdelen (gäller S-JA2518 modeller)
4.2 Placering av utomhusdelen (gäller S-JA2518 modeller) - Hur slangarna mellan inomhusdelen och utomhusdelen kan installeras.
- Montering av upphängningsanordningen och rörgenomföring.
6.1 Montering av upphängningsanordningen för inomhusdelen.
6.2 Borra hålen för slangar, kondensvattenslangen och strömkablar. - Anslutning av kylningsrör
7.1 Anslutning av köldmediumslang (gäller S-JA2518 modeller) - Anslutning av utloppet för kondensationsvatten (gäller S-JA2518 modeller)
8.1 Anslutning av kondensationsutlopp till inomhusdelen.

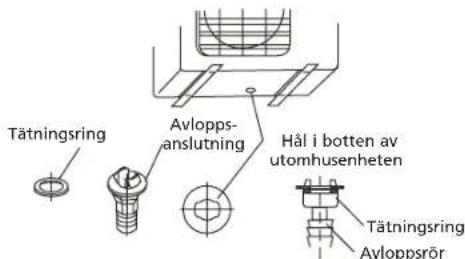

8.2 Anslutning av kondensationsutlopp till utomhusdelen. - Elektrisk installation

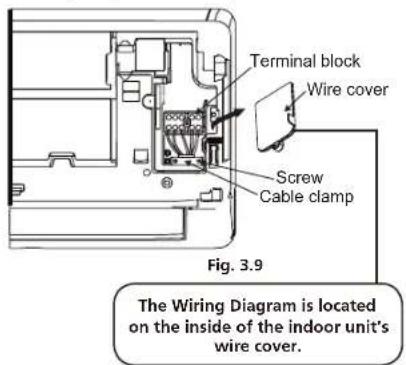

- Anslutning av strömkablarna
- Vakumsättning av köldmedium (gäller S-JA2518 modeller)
- Kontrollera läckage på köldmedelsystemet (gäller S-JA2518 modeller)
- Påfyllnad av köldmedium vid slanglängd över 5 meter.
- Provkörning efter installation (gäller S-JA2518 modeller)
1. SÄKERHET
Följ alltid följande riktlinjer gällande säkerhet:
- Läs texten WARNING noggrant innan installation av luftkonditioneringen.
- Observera varningarna som står med här då de innehåller viktig information gällande säkerheten.
- Bevara dessa instruktioner och handboken på en lämplig plats för framtida bruk efter dessa har lästs.
Luftkonditioneringen innehåller ett kylmedel och kan därför klassas som tryckutrustning. Konsultera därför alltid en behörig tekniker för luftkonditionering för installation och underhåll av luftkonditioneringen. Luftkonditioneringen bör inspekteras årligen och underhållas av en kvalificerad tekniker för luftkonditionering.

WARNING!
- En felaktig installation kan orsaka brand, elchock, fall eller vattenläckage samt orsaka personskada eller materiell skada. Rådgör med försäljaren där du köpte apparaten eller med en behörig tekniker.
Installera apparaten på en plats som med säkerhet kan uppbära apparatens vikt.
- När apparaten är installerad på en plats som inte är tillräcklig bärkraftig kan den falla och orsaka skada.
Använd det föreskrivna elkablaget för inomhus- och utomhusapparaten på ett säkert sätt och anslut kablarna ordentligt till anslutningsdelarna på terminalkortet.
- En inkorrekt anslutning kan leda till brand.
Använd de levererade eller föreskrivna delarna för installationen.
- Användning av defekta delar kan orsaka skada på grund av brand, elchock, fall, etc.
Kör Inställning i säkert läge genom att använda installationsinstruktionerna.
- En felaktig installation kan orsaka personskador på grund av brand, elchock, fall eller vattenläckage.
Utför alltid arbeten på elektriska installationer i enlighet med installationshandboken och använd en separat kraftförsörjningskrets.
- Om kraftförsörjningskretsens kapacitet är otillräcklig eller om elsystemet inte är komplett kan detta orsaka brand eller elchock.
Kontrollera att kylmedelsgasen inte läcker under eller efter installationen.
- Läckande kylmedel är skadligt för miljön och kan bidra till global uppvärmning.
Montera tillbaka täckkåporna för de elektriska kopplingarna på både inomhus- och utomhusdelen efter montering av strömkablarna.
- Om täckkåporna på de elektriska kablarnas kopplingsdosor inte monteras kan detta leda till brand eller elektriska stötar vid kontakt med vatten, damm och avsiktlig vidrörande osv.

WARNING!
- Denna installation måste vara jordad. Om jordningen inte är bra kan det leda till elchocker. Använd inte förlängningssladdar. Detta kan ge upphov till brand eller elchocker.
- Byggnadens elcentral måste vara försedd med jordfelsbrytare. Om denna inte är försedd med ett jordat uttag kan detta leda till elektriska stötar och brand.
Led bort kondensationsvattnet enligt installationsanvisningarna
- I händelse av en defekt på dräneringen/rörsystemet kan vatten läcka ut från enheten vilket kan orsaka skada på inredningen.
2. MEDFÖLJANDE DELAR
| Nummer Indikation för tillbehör Antall | ||||
| 1 | Monteringsplatta | 1 | ||
| 2 | Pluggar | 8 | ||
| 3 | Plåtskruv ‘A’ ST 3.9 x 25 | 8 | ||
| 4 | Tätningsring | 1 | ||
| 5 | Avloppsanslutning | 1 | ||
| 6 | Anslutningskabel | vätskesida | ∅ 6,35 (< 6,0 kW-uitvoering)∅ 9,53 (> 6,0 kW-uitvoering) | ingår ej |
| gassida | ∅ 9,53 (< 3,5 kW-uitvoering) | |||
| ∅ 12,7 (≥ 3,5 kW-uitvoering)∅ 16,0 (≥ 6,0 kW-uitvoering) | ||||
| 7 | Fjärrkontroll | 1 | ||
| 8 | Dry battery AAA.LR03 | 2 | ||
| 9 | Själgängande skruv “B” ST 2.9 x 10 | 2 | ||
| 10 | Fjärrkontrollshållare | 1 | ||
| 10 | Wireless smart kit | 1 | ||

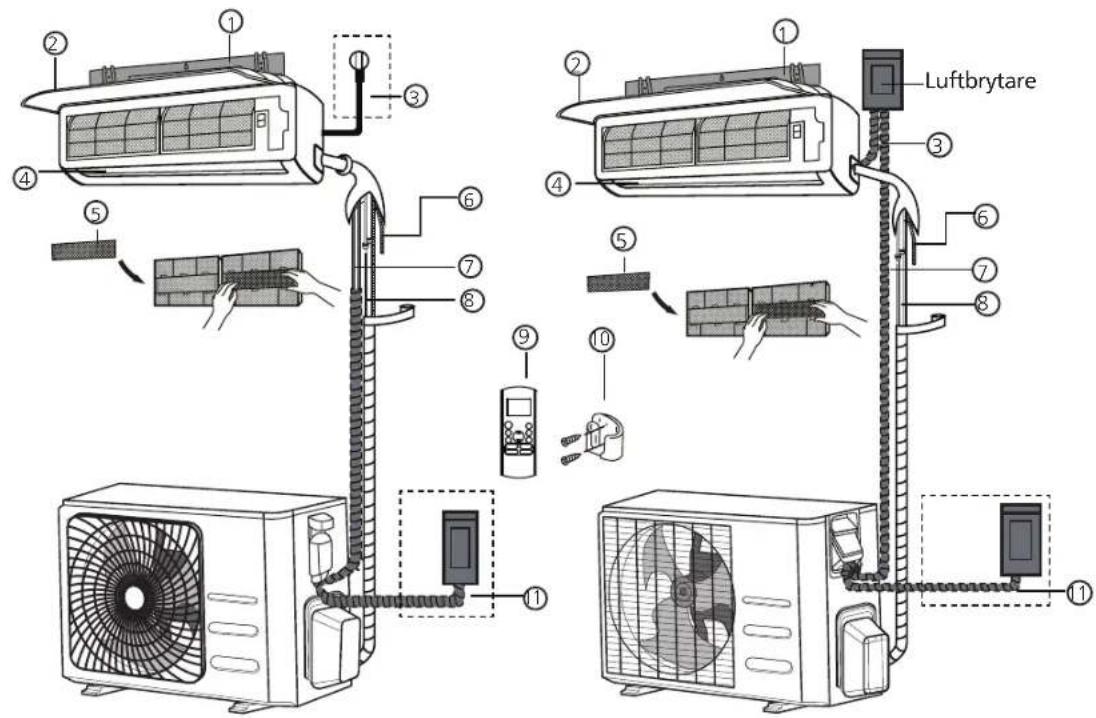

OBSERVERA!
Utöver ovanstående komponenter måste alla andra nödvändiga delar köpas separat.

- Väggmonteringsplatta
- Frontpanel
- Nätkabel (vissa enheter)
- Louver
-
Funktionsfilter (på huvudfiltrets framsida - Vissa enheter)
-
Avloppsrör
- Signalkabel
- Kylmedelsrör
-
Fjärrkontrollen
-
Fjärrkontrollenhet (Vissa enheter)
- Utomhusaggregatets strömkabel (Vissa enheter)
Figure 1

OBSERVERA!
Denna bild används endast som illustrering. Bilderna kan skilja beroende på vilket luftkonditionering som du köper.
3. ÅTGÄRDER INNAN INSTALLATION AV LUFTKONDITIONERINGEN Gäller S-JA2518 modeller
a. Fastställ var inomhusdelen och utomhusdelen ska installeras. Se huvudstycke 5 och 6.
b. Montera upphängningsanordningen för inomhusdelen. Se huvudstycke 7.1.
c. Borra ett hål genom väggen där slangen kan föras ut. Se huvudstycke 7.2.
d. Häng upp inomhusdelen med baksidan på de översta, avsedda hakarna på upphängningsanordningen och kontrollera att enheten sitter fast ordentligt. Klicka inte fast de nedre krokarna än.

OBSERVERA

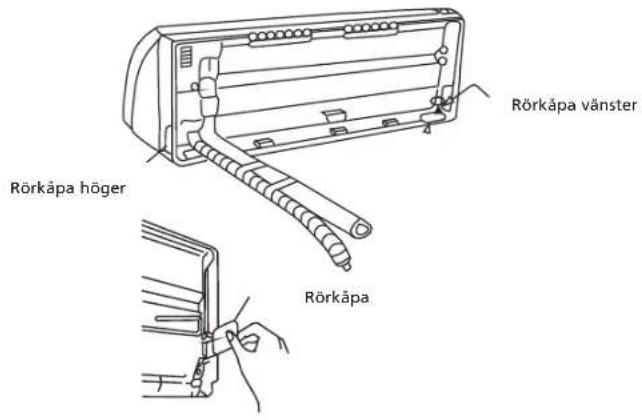

För utlopp av slangen in till höger måste slangen föras genom det borrade hålet samtidigt som inomhusdelen hängs upp.
S
72
©
e. För slangen, strömkabeln och kondensationslangen genom hålet i väggen.

TIPS
Slangarna, strömkabeln och kondensationsslangen kan lättare anslutas till inomhusdelen om den nedre inre delen lyft ungefär 5 cm från väggen och mellanrummet samtidigt fylls med fyllnadsmaterial så att enheten inte faller tillbaka mot väggen. Se figur 3.
f. Anslut köldmediumslangarna, anslutningskablarna och kondenseringsslangen till inomhusdelen. Se huvudstycke 8.2, 9, 10 och 11.2.
g. Montera utomhusdelen. Se huvudstycke 5.2.
h. Anslut slangarna och strömkabeln till utomhusdelen. Se huvudstycke 11.2.
i. Vakumsätt köldkretsen Se huvudstycke 12.
j. Kontrollera eventuella läckage på kylkretsen. Se huvudstycke 13.
k. Kontrollera att hela anordningen har installerats korrekt.
I. Anslut strömkabeln till uttaget (på modell S(C)3748 kopplas strömkabeln direkt i anslutningsdon utan stickkontakt) och kontrollera att luftkonditioneringen fungerar ordentligt. Se huvudstycke 15.

Figur 3
4. PLACERING AV INOM- OCH UTOMHUSDELEN
4.1 Placering av inomhusdelen (gäller S-JA2518 modeller)
- Inomhusenheten får inte utsättas för värme eller ånga.
- Välj en plats där det inte finns några hinder i vägen för eller runt apparaten.
- Försäkra dig om att kondensvatten konstant kan rinna nedåt.
- Placera inte apparaten nära en dörröppning.
• Försäkra dig om att mellanrummet till vänster och höger om apparaten är större än 12 cm. Se figur 4. - Använd en manuell kabel- och rörlokalisator för att hitta rör och/eller elkablar för att på så sätt undvika onödig skada på väggar.
- Inomhusenheten måste installeras på en vägg, minst 2,3 meter upp från golvet. Se figur 4.
- Inomhusenheten ska installeras så att det finns ett minsta mellanrum om 15 cm från taket. Se figur 4.
- Inomhusdelen måste hängas upp med vattenpass.
- Glöm inte att placera inom-/utomhusdelen på så sätt att det finns utrymme för utomhusdelen. Inom- och utomhusdelen måste kopplas samman med slangar och kablar.

OBSERVERA
Längsta slanglängd mellan inom- och utomhusdel är 20 meter för modeller med en kapacitet på upp till 6,0 kW. Största höjdskillnad mellan inomhus- och utomhusdel är 8 meter för modeller med en kapacitet på upp till 6,0 kW.

Figure 4
4.2 Placering av utomhusdelen (gäller S-JA2518 modeller)
- Installera utomhusenheten på en fast yta för att minska önskat buller och vibrationer i så stor utsträckning som möjligt.

OBS
Utomhusenheten låter när den är igång. Detta kan gå emot lokala förordningar. Det är användarens ansvar att kontrollera och försäkra sig om att utrustning uppfyller lokal lagstiftning.
- Rikta luftutloppet så att den utgående luften inte blockeras.
- Kom ihåg att luftkonditioneringens vikt
- Om ett överbyggnadstak byggs över utomhusenheten för att skydda den från direkt solljus eller regn måste tas i aktning att kondensatorn inte blockeras.

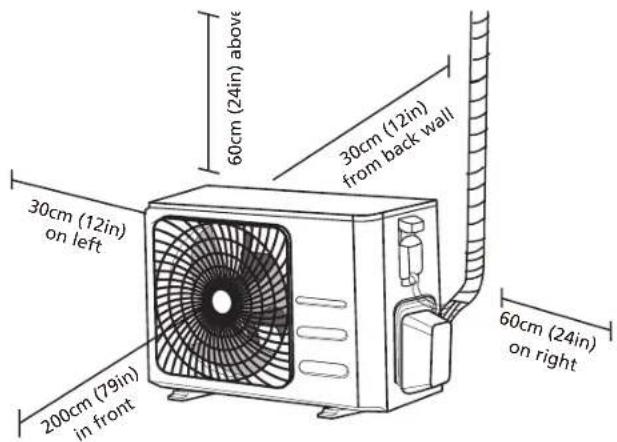

- Försäkra dig om att mellanrummet på baksidan och till vänster om apparaten är större än 30 cm. Framför apparaten ska det finns ett utrymme som är minst 200 cm medan högersidan måste ha ett fritt utrymme om minst 60 cm. (se bild 5)
- Utomhusdelen måste hängas upp med vattenpass.

- Glöm inte att placera utomhusdelen på så sätt att det finns utrymme för utomhusdelen. Utomhusdelen måste kopplas samman med slangar och kablar.

OBSERVERA
Längsta slanglängd mellan inom- och utomhusdel är 20 meter för modeller med en kapacitet på 6,0 kW. Längsta slanglängd mellan inomhus- och utomhusdel är 30 meter för modeller med en kapacitet på > 6,0 kW.
Största höjdskillnad mellan inomhus- och utomhusdel är 8 meter för modeller med en kapacitet på 6,0 kW. Största höjdskillnad mellan inomhus- och utomhusdel är 20 meter för modeller med en kapacitet på > 6,0 kW.
- Placera in djur och plantor eller andra hinder framför luftintaget eller -utloppet.
- Installera alltid luftkonditioneringen på en lätt tillgänglig plats.
- Rådgör med och följ lokala föreskrifter vid förberedande och installation av luftkonditionering-sutrustningen.

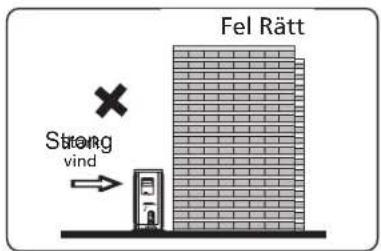

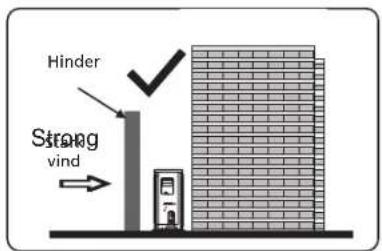

- Om installationsplatsen utsätts för stark vind från t.ex. havet måste det säkerställas att fläkten fungerar ordentligt genom att placera enheten längs med väggen eller genom att sätta upp damm- och vindavledare. Se figur 6.

Figur 6

- Om utomhusenheten installeras på takstrukturer eller externa väggar kan detta ge upphov till störande ljud och vibrationer.
- Se till att utomhusdelen kan fästas på ett stabilt underlag.

WARNING
Om installationen (utomhusenheten) är hängande måste monteringskonsolen uppfylla alla tekniska krav. Monteringsväggen är tillräckligt stark. Vid tvivel eller osäkerhet ska enheten inte installeras och stödet måste beräknas och byggas av en experttekniker.

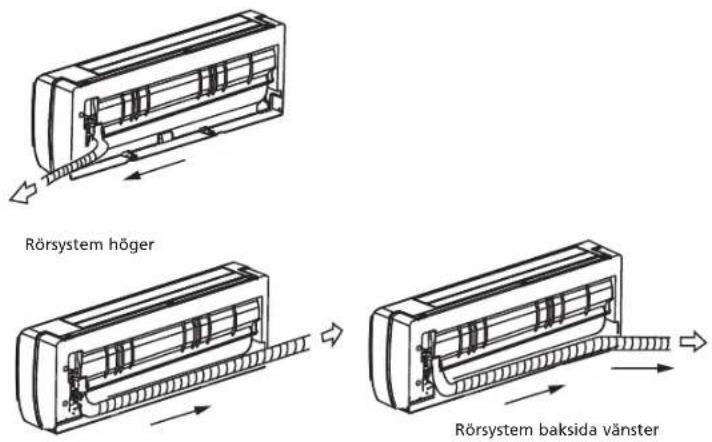

5. HUR SLANGARNA MELLAN INOMHUSDELEN OCH UTOMHUSDELEN KAN INSTALLERAS
- Slangarna kan anslutas med ett utlopp till vänster eller höger sida av inomhusdelen. Avlägsna skyddsplattan till höger eller vänster för detta. Se bild 7.
- Slangarna kan anslutas med ett utlopp till vänster eller höger sida av inomhusdelen. Se bild 7.


Figur 7
6. MONTERING AV UPPHÄNGNINGSANORDNINGEN OCH RÖRGENOMFÖRING
6.1 Montering av upphängningsanordningen för inomhusdelen.

WARNING
Använd spänningsdetektor för att hitta strömkablar och elledningar i väggen innan hålen i väggen borras så att inga onödiga skador eller farliga situationer uppstår.
a. Placera upphängningsdelen horisontalt på en stadig vägg och se till att utrymmet runt om är fritt. Se figur 8.
b. Om väggen är tillverkad av tegel, beting eller liknande material måste åtta hål med en diameter om 5 mm borras in i väggen. Sätt in ankarklämmor ② i varje monteringsskruv ③.


c. Montera installationsplattan ① på väggen med åtta skruvar av typen "A" ③.

OBS
Montera installationsplattan och borra hålen i väggen i enlighet med väggens struktur och så de passar respektive monteringspunkt på installationsplattan. ( dimensionerna är i millimeter såvida inget annat anges).
Korrekt installation av installationsplattan
Figur 8

√

×

×
S-JA2518

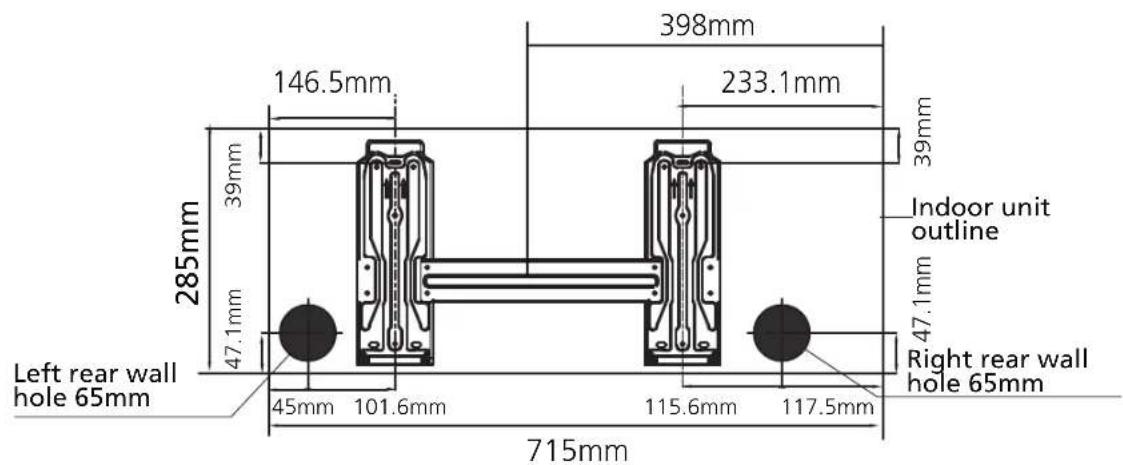

6.2 Borra hålen för slangar, kondensvattenslangen och strömkablar.
a. Fastställ hålens position med hjälp av diagrammet i Fig 9. Borra ett hål
≥ 65 mm lätt uppåt på utsidan. Detta kommer motverka att vatten rinner in (fig. 10).
b. Använd alltid en borrstyrning vid borrning i metallgaller, metallplattor eller liknande material.

Figur 10
7. ANSLUTNING AV KYLNINGSRÖR

OBS
Anslutning av köldmediumslangar till en luftkonditionering måste utföras i enlighet med landets rådande bestämmelser. Inkoppling av köldmediumslangar får endast utföras av auktoriserad personal.

Urkoppling av köldmediumslangar till en luftkonditionering måste utföras i enlighet med landets rådande bestämmelser. Anslutning av köldmediumslangar får endast utföras av auktoriserad personal.
7.1 Anslutning av köldmediumslang (gäller S-JA2518 modeller)
a. Förse änden av slangen med en så kallad expanderkoppling med invändig gänga eller en liknande gängad koppling.
b. Inomhusdel: Fäst först kopplingen för hand i inomhusdelen och dra sedan åt kopplingen med en skiftnyckel och ringskruvnyckel. Se figur 13.
c. Utomhusdel: Skruva fast anslutningen till kranen på utomhusdelen för hand och dra sedan åt kopplingen med en skiftnyckel och ringskruvnyckel. Se figur 13.


Figur 13
d. Dra dem med rätt åtdragningsmoment (se tabell 1) för att undvika att rören, anslutningsdelarna och muttrarna skadas.
S
78
©
| Diameter utsida | Moment (N.cm) Extramoment (N.cm) | |
| ∅ 6.35 | 1500(153kgf.cm) | 1600(163kgf.cm) |
| ∅ 9.53 | 2500(255kgf.cm) | 2600(265kgf.cm) |
| ∅ 12.7 | 3500(357kgf.cm). | 3600(367kgf.cm) |
| ∅ 16.0 | 4500(459kgf.cm). | 4700(479kgf.cm) |
Tabell 1
e. Isolera inomhusdelens anslutning med isolerande material för att undvika kondensering.

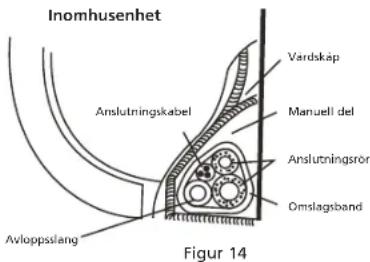

f. Förbind rör, anslutningskablar och utloppsslangar på baksidan av inomhusdelen med tejp så att de bildar en stadig bunt. Detta förenklar monteringen av inomhusdelen på upphängningsanordningen.


OBSERVERA!
Kopparrör ska isoleras separat.

BEVARAT
Var försiktig när röret böjs. Säkerställ alltid att röret alltid böjs och inte knäcks. Om röret knäcks: ersätt hela slangen eller böjda delar då dessa kan göra att köldmedium läcker ut och förstöra luftkonditioneringen.
8. ANSLUTNING AV UTLOPPET FÖR KONDENSATIONSVATTEN (gäller S-JA2518 modeller)
8.1 Anslutning av kondensationsutlopp till inomhusdelen.
Anslut den medföljande kondensationsslangen till anslutningen på inomhusdelen genom att skjuta in slangen över nippeln på inomhusenheten. Se till att kondensationsslangen hänger fritt och att mynningen inte befinner sig under vattennivån. Se figur 15.
Se till att kondensationsslangen alltid befinner sig under köldmedelsslangen för att förekomma att kondensationsvattnets behållare rinner över.

WARNING
- Säkerställ att avloppsslangen är placerad på undersidan av bunten. När slangen hamnar på ovansidan kan avtappningskärlet översvämmas.
- Lämna avloppsslangen i lätt lutning så att kondens lätt kan rinna undan.


Figur 15
Blockera inte vattenflödet genom att det lutar uppåt.
Placera änden på slangen i vattnet.
8.2 Anslutning av kondensationsutlopp till utomhusdelen.
Sätt dit packningen på utloppsslangen, i hålet på underdelen av utomhusenheten och rotera den 90 ° för att montera dem säkert. Anslut avloppsanslutningen med en förlängning av avloppsslangen (medföljer ej). På så sätt kan den kondens som bildas vid uppvärmning ledas undan. Se figur 16.

Figur 16
9. ELEKTRISK INSTALLATION
- Anslut luftkonditioneringen till en separat fas. Se till att denna fas är säkrad med rätt säkring. Se nedanstående schema.
- Strömförsörjningen måste hållas inom 95%\~105% av den nominella spänningen som anges på den angivna etiketten.
- Kraftförsörjningskretsen ska anslutas med en jordfelsbrytare.
- Kontrollera att luftkonditioneringen är jordad korrekt.
- Anslut kablarna i enlighet med det bifogade elanslutningsdiagrammet. Se huvudstycke 11.
- Alla kablar måste uppfylla nationella och lokala elstandarder och -krav och de måste anslutas av kvalificerade fackmän.
| Modell Strömkälla | Märkinström (strömbrytare/säkringar) | Diameter elsladd | |
| ≤ 3,5 kW 230V~50Hz 16A 2,5 mm | ^2 | ||
| > 3,5 kW 230V~50Hz 16A slow 2,5 mm | ^2 | ||

WARNING
Matningsspänningen måste vara den samma som den angivna spänningen för luftkonditioneringen.
S
80
©
10. ANSLUTNING AV STRÖMKABLARNA
a. Anslut först kabeln till inomhusdelen.
b. Anslutning för inomhus-/utomhusenheten måste vara av typen H07RN-F, 2,5 mm².
c. För montering av kabeln till inomhusdelens kopplingsdosa: Avlägsna den främre panelen och kopplingsdosans käpa vilken befinner sig till höger inne i inomhusdelen. Se figur 20.

d. Kabeln kan föras in genom inomhusdelens bakstycke till kopplingsdosan.
e. Fäst strömkablarna med klämskorna på rätt plats. Se figur 20.
f. Anslut sedan kabeln till inomhusdelen. För detta måste man avlägsna täckkåpan på utomhusdelens kopplingsdosa.
g. Anslut kopplingskabeln i kabelskon. Se figur 21. Anslut kablarna så att placeringen av kablarna överensstämmer med anslutningen av inomhusdelen.
h. Den jordade kabeln måste fästas direkt mot metallplåtarna där kabelskorna är monterade. Platsen är markerad med symbolen ⚙️.
i. För modeller med en kapacitet på upp till 6,0 kW är den strömförsörjande kabeln redan monterad på inomhusdelen.
j. Anslut strömförsörjningskabeln först när hela installationen av luftkonditioneringen är klar.
i. Sluit de voedingskabel pas aan nadat de gehele installatie van de airconditioner voltooid is.

OBSERVERA
Sätt in stickkontakten i uttaget för modeller med kapacitet < 4.5 kW.
11. VAKUMSÄTTNING AV KÖLDMEDIUM (gäller S-JA2518 modeller)
Om det finns luft eller fukt, till exempel efter installationen som stannar kvar i kylsystemet, kan det orsaka oönskade effekter eller ge upphov till skador, som anges nedan:
- Trycket i systemet stiger.
• Arbetsflödet ökar. - Kylnings- eller uppvärmningseffekten minskar.
• Fukt i kylmedelskretsen kan frysa och blockera de kapillärrör.
• Vatten kan orsaka rost på delar i kylsystemet.
• Skador på kompressorn.
Utomhusdelen och kopplingarna mellan inomhus- och utomhusdelen måste alltid vakumsättas för att avlägsna fukt och luft ur systemet.

OBS
Vakumsättning av köldmediumslangar och inomhusdelen av en luftkonditionering måste utföras i enlighet med landets rådande bestämmelser. Vakumsättningen av köldmediumslangar får endast utföras av montör certifierad gällande luftkonditioneringar.
12. KONTROLLERA LÄCKAGE PÅ KÖLDMEDELSYSTEMET (gäller S-JA2518 model- ler)

OBS
Läckage av köldmediumslangar och inomhusdelen av en luftkonditionering måste utföras i enlighet med landets rådande bestämmelser. Kontrolla av läckage på köldmediumslangar får endast utföras av montör certifierad gällande luftkonditioneringar.
Möjlighet att kontrollera läckage på en luftkonditionering
- Såpvattensmetoden: Borsta på såpvatten eller ett neutralt rengöringsmedel med en mjuk pensel för att ansluta inomhus- till utomhusenheten eller dess anslutningar och kontrollera efter läckage vid anslutningen till rören. Om bubblor uppstår beror det på att rören läcker.
- Särskild detektor för läckage: Använd en detektor för läckage för att leta efter läckage.
13. PÄFYLLNAD AV KÖLDMEDIUM VID SLANGLÄNGD ÖVER 5 METER

OBS
Påfyllning av köldmedium till en luftkonditionering måste utföras i enlighet med landets rådande bestämmelser. Påfyllning av köldmedium får endast utföras av auktoriserad personal.
Luftkonditioneringen har fyllts på med köldmedium i fabriken till en nivå som är lämplig för en slanglängd av högst 5 meter.
Om köldmediumslangen är längre än 5 meter måste luftkonditioneringen fyllas på med mer köldmedium. För en översikt av mängden av tillsatt köldmedium
| Modell | Vid slanglängdöver 5 meterExtra tillsättning permeter i gram |
| 2.5 – 2.6 kW 20 | |
| 3.1 – 3.6 kW 20 | |
| 4.8 – 5.4 kW 20 |
Tabell 2
Använd endast köldmedium av samma sort som angivet på etiketten.
14. PROVKÖRNING EFTER INSTALLATION (gäller S-JA2518 modeller)
Låt apparaten testköra när det är fastställt att det inte är några fel på elinstallationen och att gasen är säker. Testkörningen ska vara längre än 30 minuter.
Kontrollera att alla funktioner fungerar som de ska under testkörningen. Kontrollera särskilt att avrningen fran inomhusenheten fungerar som den ska.
