BRUKSANVISNING HLSI 300G-S HOOVER

Ændre kun på kurvens position när den er tom.

FORBEREDELSE OG PLACERING AF SERVICE

■ kalkrester på opvasken eller i opvaskemaskinen;

Säkerhetsanvisningar	sidan	30
Uppställning, installation	sidan	31
Vattenavhärdare	sidan	34
Påfyllning av salt	sidan	35
Justering av ovankorgen	sidan	36
Placering av disken	sidan	37
Information för testanstalter	sidan	39
Påfyllning av diskmedel	sidan	40
Diskmedelssorter	sidan	41
Påfyllning av sköljmedel	sidan	42
Rengöring av filtren	sidan	43
Några praktiska tips	sidan	44
Normal rengöring och tillsyn	sidan	45

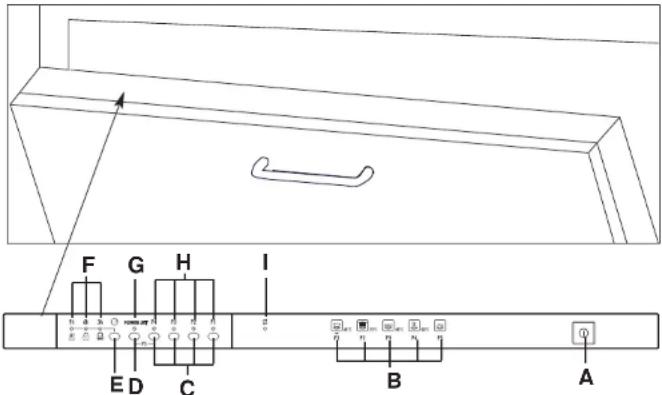

Beskriving av panel	sidan	46
Tekniska data	sidan	46
Programval och specialfunktioner	sidan	47
Lista över program	sidan	50
Vattenstopp-system	sidan	52
Lokalisering av mindre fel	sidan	53

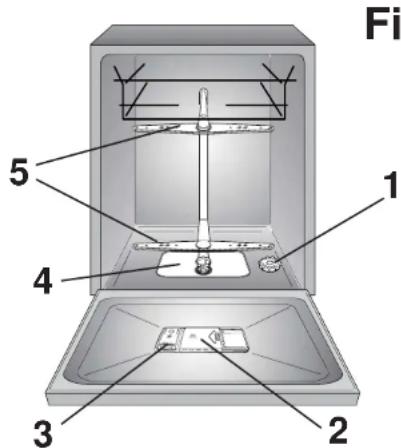

Fig. A

Läs noggrant igenom bruksanvisningen eftersom den innehåller viktig information om diskmaskinens installation, användning och service samt nyttiga tips om hur du drar största möjliga nytta av din maskin.

Spara bruksanvisningen.

SÄKERHETSANVISNINGAR

Vissa grundläggande säkerhetsregler måste iakttagas vid allt bruk av hushållsmaskiner. Dessa beskrivs nedan.

Installation

■ Se till att stickproppen är lämpad för vägguttaget. Om så inte är fallet, låt någon med nödvändiga kvalifikationer utföra elarbetet. Se också till att eluttagets kapacitet överenstämmer med maskinens effekt.
■ Se till elsladdar inte kommer i kläm under diskmaskinen.
■ Adaptrar, skarvdosor och/eller förlångningssladdar bör inte användas.
■ Om nätsladden måste bytas, kontakta serviceavdelningen.

Säkerhet

■ Vidrör aldrig maskinen om dina händer eller fötter är våta eller fuktiga.
■ Vidrör inte maskinen om du är barfota.
■ Drag inte ut stickproppen ur vägguttaget genom att dra i sladden eller själva maskinen.
■ Utsätt inte maskinen för vädrets makter (regn, sol etc.).
■ Enheten får inte användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller med bristande erfarenhet eller kunskap, om de inte övervakas eller har instruerats av en person som ansvarar för deras säkerhet.
Se till att barn inte leker med produkten.
- Drick inte vatten som finns kvar i maskinen eller på disken vid slutet av ett diskprogram.
■ Luckan bör inte lämnas öppen (någon kan råka snava på den).

■ Sitt inte på diskmaskinens öppnade luckan eftersom maskinen då kan tippa över.

! WARNING!

Knivar och andra skarpa föremål måste ställas med spetsen nedåt i korgen eller läggas ner.

Daglig användning

■ Denna maskin är endast avsedd för hushållsbruk.
■ Diskmaskinen är konstruerad för normala köstillbehör.
Föremål som är nedsmutsade av bensin, färg, frätande kemikalier, syror, alkaliska ämnen eller innehåller spår av stål eller järn får inte diskas i maskinen.
■ Om det redan finns en vattenavhärdare installerad i hushålet behöver du inte fylla på salt i diskmaskinens vattenavhärdare.
■ För bästa diskresultat bör besticken placeras i korgen med handtagen nedåt.
■ Om maskinen går sönder eller inte fungerar som den skall, slå av strömmen och stäng vattentillförseln. Försök inte reparera maskinen själv. Reparationer bör utföras av auktoriserade servicetekniker. Dessutom bör endast originaldelar användas. Om ovanstående inte efterlevs kan det ha alvarliga konsekvenser för maskinens säkerhet.

Kassering

■ Diskmaskinen har tillverkats av miljövänliga material som kan återanvändas.
- När maskinen inte längre används skall luckan monteras bort för att undvika att barn blir innestängda.
När maskinen har kopplats bort från elnätet skall elsladden skäras av.

INSTALLATION

(Tekniska uppgifter)

VIKTIGT

När apparaten placeras bör man kontrollera att den naturliga ventilationen under apparaten inte blockeras t. ex. med en matta.

Se till att apparatens kontakt förblir åtkomlig efter installationen.

Elanslutning

Denna apparat uppfyller alla internationella säkerhetsnormer och är utrustad med en trepolig stickpropp med jordanslutning för att säkerställa en fullständig jordning av produkten.

Innan man ansluter apparaten till elnätet är det viktigt att se till:

1. Att elkontakten är rätt jordad.

2. Att ert elnät har möjligheter att uppfylla de konsumtionskrav som anges i apparatens specifikationer.

WARNING!

Försäkra dig om att maskinen är korrekt jordad.

Vid brist på tillräcklig jordning märks det att man känner en elektrisk dispersion när man berör apparatens metalldelar därför att det finns ett störningsskydd för radiovågor.

Fabrikanten frånsäger sig alltansvar för eventuella skador och olyckor till följd av ej jordad eller annan felaktig anslutning av apparaten.

CE Denna produkt uppfyller bestämmelserna i Direktiver 73/23/EEC och 89/336/EEC (ersatts med direktiver 2006/95/EC och 2004/108/EC) och senare ändringar.

Vattenanslutning

VIKTIGT

Använd en ny slang när du ansluter maskinen till vattenledningen. Gamla slangar får inte användas.

■ Inlopps- och avloppsslangarna kan riktas till vänster eller höger.

VIKTIGT

Diskmaskinen kan anslutas till antingen kallt eller varmt vatten, så länge det inte är varmare än 60°C.

■ Trycket i vattenledningen måste ligga mellan 0,08 och 0,8 MPa. Ar vattentrycket lägre än minimivärdet, bör du rådíråga vår serviceavdelning.

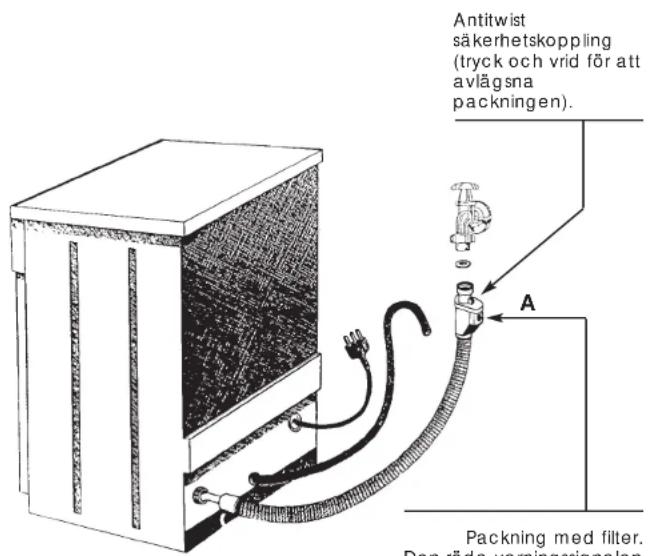

■ Inloppsslangen måste anslutas till en kran, så att vattentillförseln kan stängas av när maskinen inte används (fig. 1B).

■ Diskmaskinen är försedd med en 3/4" rörförskruvning (fig. 2).

■ Inloppsslangen "A" måste anslutas till en gångad 3/4" kran "B". Drag noggrant åt och kontrollera att anslutningen är tät.

■ Vid behov kan inloppsslangen förlängas upp till 2,5 m. Du kan köpa förlängningsslangen från vår serviceavdelning.

■ Om vattnet innehåller kalkfällning eller sand bör du köpa ett lämpligt filter (artikelnr 9226085) från serviceavdelningen (fig. 3). Filtret "D" skall monteras mellan kranen "B" och inloppsslangen "A". Se till att du passar in anslutningen "C" ordentligt.

■ Om du ansluter diskmaskinen till en ny vattenledning, eller till en ledning som inte har använts på länge, bör du låta vattnet rinna en stund innan du ansluter inloppsslangen. På så sätt undviker du att avlagrad sand eller rost fastnar i filtret.

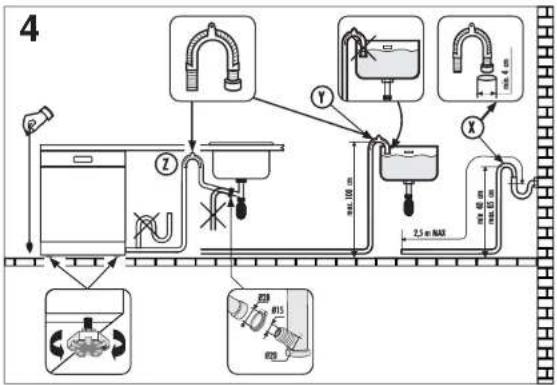

■ Avloppsslangen skall rinna ut i ett lodrätt rör och man skall se till att det inte finns några veck på slangen (fig. 4).
- Det lodräta röret måste vara minst 40 cm över golvnivå och ha en innerdiameter på minst 4 cm.
■ Det år tillrådligt att montera in en rörkrok mot lukter (fig. 4X).
- Vid behov kan avloppsslangen förlängas upp till 2,5 m. under förutsättning att den inte placeras högre än 85 cm över golvet. Du kan köpa förlängningsslangen från vår serviceavdelning.

■ Slangen kan hängas över kanten på diskhon, men den får inte vara nedsänkt i vattnet -- i så fall finns det risk att vatten sugs tillbaka in i maskinen när den arbetar (fig. 4Y).
■ Om maskinen installeras under en arbetsbänk, måste slangen fästas vid väggen i högsta möjliga position under bänken (fig. 4Z).
■ Kontrollera att det inte finns några veck på inlopps- och avloppsslangarna. Om inloppsslangen måste förlängas, kan den förses med en förlängningsslang.

Oppning av luckan

Om maskinen skulle öppna sig under drift finns det en elektrisk säkerhetsanordning som automatiskt stänger av allting.

VIKTIGT

För att maskinen skall arbeta på rätt sätt, bör man inte öppna luckan under drift.

Stängning av luckan

Lägg ner korgarna i maskinen.

Se till att båda roterande armar kan snurra runt utan att hindras av bestick, lerkärl eller pannor.

Stäng luckan och tryck till för att vara säker på att den är helt stängd.

VATTENAVHÄRDARE

Vatten innehåller kalk och mineraler i mängder som kan variera kraftigt från den ena platsen till den andra. Dessa ämnen lämnar fläckar och marken på disken. Ju mer det finns av dessa ämnen i vattnet, desto hårdare är vattnet. Diskmaskinen är försedd med en avhärdningsanordning som med hjälp av ett specielt avhärdningssalt ger mjukt vatten för diskningen. Uppgift om vattnets hårdhet där du bor kan du få från det lokala vattenverket.

Avhärdarens inställning

Avhärdaren kan behandla vatten med hårdhetsgrad upp till 90°fH (fransk skala) eller 50°dH (tysk skala) via 6 inställningslägen.

Nedanstående tabell visar hur avhärdaren ska ställas in för olika hårdhetsgrader på vattnet.

Nivå	Vattnets hårdhetsgrad		Salt för avhärdning	Inställning för avhärdaren
	^a pH (transk)	^b pH (vysk)
0	0-5	0-3	NEJ	Inga lampor
1	6-15	4-9	JA	Lampa 1
2	16-30	10-16	JA	Lampa 1, 2
*3	31-45	17-25	JA	Lampa 1, 2, 3
4	46-60	26-33	JA	Lampa 1, 2, 3, 4
5	61-90	34-50	JA	Lampa 1, 2, 3, 4 blinkar

* Avhärdaren är vid leveransen ställd i läge 3, eftersom detta passar i de allira flesta fall.

Ställ in avhärdaren efter vattnets härdhetsgrad enligt följande:

VIKTIGT Diskmaskinen måste ALLTID vara avstängd när du påbörjar in ställningar för avhärdaren.

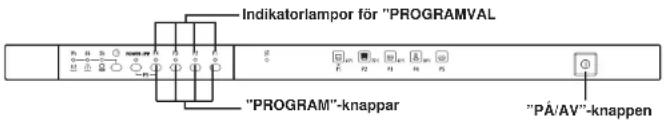

1. Håll ned FÖRSTA "PROGRAM"-knappen (från höger) och slå samtidigt på diskmaskinen genom att trycka på "PÅ/AV" (en ljudsignal hörs strax efter).
2. Fortsätt hålla ned "PROGRAM"-knappen i minst 5 sekunder TILLS en ljudsignal hörs. Ett antal indikatorlampor för "PROGRAMVAL" tänds. De anger den aktuella avhärdningsinställningen.
3. Ange nödvändig avhärdningsnivå genom att trycka på samma knapp igen. Varje gång du trycker på knappen tänds en indikatorlampa (antalet lampor som lyser anger avhärdningsnivån). För nivå 5 blinkar 4 lampor och för nivå 0 blinkar ingen.
4. Bekräfta den nya inställningen genom att slå av diskmaskinen med knappen "PÅ/ÄV".

! WARNING! Om det uppstår något problem måste du stänga av diskmaskinen genom att trycka på "PÅ/AV"-knappen och börja om (PUNKT 1).

PÄFYLLNING AV SALT

■ På diskmaskinens botten finns en behållare för avhärdningssalt.
Det är viktigt att man endast använder salt som är särskilt avsett för diskmaskiner. Andra sorters salt innehåller små mängder av olösliga partiklar som på sikt kan försämra avhärdarens effekt.
■ När salt behöver tillsättas skruvar du av behållarens lock och fyller på den.
■ När du gör det kommer lite vatten att svämma över, men fortsätt ändå att tillsätta salt tills behållaren är full. Sedan torkar du av randen av överskottssalt och skruvar på locket.
■ När du har fyllt på salt bör du köra igenom ett fullständigt diskprogram eller programmet KALLSKOLJNING. Saltfördelaren har en kapacitet på mellan 1,5 och 1,8 kg och bör fyllas på med jämna mellanrum enligt vattenavhärdarens anvisningar.

VIKTIGT

(Endast vid första start)

När maskinen används första gången och saltbehållaren har fyllts, måste vatten fyllas på tills behållaren svämmar över.

Denna modell är försedd med en signallampa i manöverpanelen, som tänds när nytt salt behöver fyllas på.

VIKTIGT

En vit slöja på diskgodsets yta är ett tecken på att saltbehållaren måste fyllas. Slöjan kan också bero på diskmedlet.

JUSTERING AV DEN ÖVRE KORGEN

Vid diskning av stora tallrikar med en diameter på 27 - 31 cm i den nedre korgen, måste den övre korgen placeras i sitt övre läge. Gör så här:

1. Dra ut överkorgen;

2. Tai korgen på båda sidorna och lyft upp den (fig. 1).

När korgen är i sitt övre läge, kan kärl med en diameter större än 20 cm inte diskas i korgen eller mobila stöd användas.

JUSTERING AV KORGEN I DESS NEDRE LÄGE

1. Tai korgen på báda sidorna och lyft upp den (fig. 2a);

2. Sänk försiktigt korgen i dess nedre läge (fig. 2b).

OBS.! NÄR DU LYFTER ELLER SÄNKER KORGEN TA ALLTID I DEN PÅ BÅDA SIDORNA (fig. 3).

Viktigt: Det är skäl att ställa den övre korgen i rätt läge innan den fylls med kärl.

PACKNING AV KORGARNA

Överkorgen

- På sidorna i överkorgen finns hyllor för koppar som vid behov kan fällas upp. När hyllorna är nedfällda lämpar de sig för kaffe- och tekoppar, små skålar, förskårare och långa bestick. Glas med tot kan hängas upp på kanterna. Under hyllorna pláceras glas, koppar eller assletter.

I överkorgen kan också placeras tallrikar om hyllorna är uppfällda. Tallrikama placeras vertikalt så att bottnama är vända mot maskinens bakre vägg och att det blir ett tomt utrymme mellan varje tallrik.

■ Det är en god idé att ställa tallrikar av samma storlek tillsammans, så att utrymmet utnyttjas maximalt.

■ Tallrikarna kan antingen placeras i en rad (fig. 1) eller i två rader (fig. 2).

- Det är bäst att ställa stora tallrikar (cirka 27 cm och större) längst in och luta dem en aning. Då går det lättare att föra in korgen i maskinen.

■ Skålar av plast kan också placeras i överkorgen. Det är skäl att klämma fast dem med tyngre kärl, så att de inte svänger runt av vattentrycket.

- Överkorgen har en sådan form att den är mycket lätt att fylla. Vid behov rymmer den upp till 24 tallrikar i två rader eller 30 glas i fem rader.

Ritningar 1 och 2 visar en vanlig diskmängd per dag.

Överkorg (fig. 1)

A = sopptallrikar B = varmrättstallrikar C = deserttallrikar

D = assietter E = koppar F = glas

Överkorg (fig. 2)

■ Kastruller, ugnformar, sopp- och salladsskålar, karotter, middags- och sopptallrikar och slevar kan placeras i underkorgen.
■ Ställ bestick i bestickhållaren av plast med handtagen uppåt.
■ Ställ bestickkorgen i underkorgen (fig. 6) och se till att besticken inte kommer i vägen för de roterande armarna.

Den nedre korgen har en särskild mittställning som kan justeras (bild 3 och 4). Detta gör att disken står stadigt och att det ryms mycket disk också när kärlen är stora eller har en otymplig form.
- LÄGE "A": för vanlig disk, inte stek pannor, salladsskålar och dylikt.
- LÄGE "B": för disk i vanlig storlek, men med otymplig form (mycket djupa skålar, fyrkantiga kärl eller kärl utan kanter etc.).
- LÄGE "C": för större flattallrikar eller tallrikar med otymplig form (fyrkantiga, sexkantiga, ovala, pizzatallrikar osv.).

- Små tallrikar, t.ex. desserttallrikar måste placeras i underkorgen enligt ritningen 5 så att stöden är svängda utåt ("B"). När det gäller vanliga och stora tallirkar, måste stöden vara svängda i position ("A").

WARNING!

Om små tallrikar är placerade i underkorgen så att stöden är svängda i fel position, kan tallrikarna hindra den nedre spolarmen att rotera fritt.

Ritning 6 visar en vanlig diskmängd per dag.

Underkorg (fig. 6)

A = medelstor kastrull

B = stor kastrull

C = stekpanna

D = uppläggningsfat

E = bestick

F = uqnsformar

G = medelstor

skál

H = liten skål

För att uppnå ett gott diskresultat är det viktigt att diskgodset placeras rätt.

VIKTIGT

Underkorgen har en säkerhetsspärr så att man kan dra ut den utan risk, även när den är helt fylld med diskgods. När man fyller på salt, rensar filtret eller rengör maskinen måste dock korgen tas ut helt ur maskinen.

Bestickkora

Bestickkorgens överdel kan avlägsnas, så att disk kan sättas in på flera sätt.

INFORMATION FÖR TESTANSTALTER

Programjämförelse (Standarddiskprogram EN 50242)

(se programlistan)

1. Överkorgen: i nedre läge
2. Normalt packad maskin

3. Dosering av sköljmedel: 6

4. Dosering av diskmedel:

5. 9,5 g direkt in diskmaskinen;
6. 28 g i tvämedelsbehållaren

15 Påfyllning av diskgods (EN 50242)

Korrekt påfyllning av disk visas i fig. 1 för överkorgen, i fig. 2 för underkorgen och i fig. 3 för bestickkorgen.

P = uppläggningsfat
Q = bestick

WARNING!

Ta bort den justerbara ställningen i mitten innan du lägger disk i den nedre korgen.

Sätt i besticken som figuren visar.

1 = skedar

2 = knivar

3 = teskedar
4 = serveringsgaffel

Det är nödvändigt att använda specieellt maskindiskmedel för att diska.

I maskinen får användas diskpulver, flytande diskmedel eller diskmedel i tablettform.

"NEOPHOS" ger bra resultat och är lätt att få tag på.

Olämpliga diskmedel (till exempel sådana som är avsedda för handdisk) innehåller inte rätt ämnen för användning i diskmaskiner och hindrar maskinen från att fungera tillfredsställande.

Påfyllning i diskmedelsfacket

Diskmedelsbehållaren finns på insidan av dörren (fig. A "2").

Om behållarens lock är stängt, tryck på knappen (A) så att det öppnas.

Efter avslutad diskning är locket alltid öppet och behållaren är klar för nästa påfyllning.

WARNING!

När du fyller den undre korgen måste du se till att inga tallrikar eller annat hamnar i vägen för diskmedelsfacket.

Mängden diskmedel varierar beroende på hur smutsig disken är och på vilket slag av disk det är fråga om. Vi rekommenderar 20÷30 g diskmedel i diskmedelsbehållarens fack för huvuddiskmedel (B).

När du har fyllt på diskmedlet i behållaren stänger du locket genom att först skjuta det i sidled (1) och sedan trycka på det (2) tills det klickar på plats.

Eftersom alla diskmedel inte är likadana skall du läsa instruktionerna på paketet. Vi vill bara påminna användarna om att alltför lite diskmedel inte rengör disken or dentligt, medan allför mycket diskmedel är slöseri och ger ändå inte ett bättre resultat.

VIKTIGT

Använd inte mer diskmedel än nödvändigt, så sparar du pengar och skonar miljön.

DISKMEDELSSORTER

Diskmedelstabletter

En del diskmedelstabletter löses upp olika snabbt och kan därför vara mindre effektiva vid kortare diskprogram. Vid användning av dessa produkter rekommenderas att maskinen kör en av de längre programmen för att garantera att diskmedlet löses upp ordentligt.

VIKTIGT

Diskmedelstabletten MÄSTE placeras i diskmedelsfacket och inte direkt på botten av maskinen för att uppnå bästa diskresultat.

Koncentrerat maskindiskmedel

Det finns maskindiskmedel med låga alkaliska värden och naturliga enzymer. Dessa kan användas tillsammans med maskindiskprogram vid 50°C som skonar disken och är samtidigt miljövänligt.

Programmen som körs vid 50°C utnyttjar enzymernas smutslösande egenskaper vilket gör att de vid en lägre temperatur uppnår samma resultat som programmen som körs vid 65°C, med hjälp av koncentrerade diskmedel.

Kombinerat diskmedel

Diskmedel som också innehåller sköljmedel ska läggas i diskmedelsfacket.

Sköljmedelsfacket ska vara tomt. Ställ annars in sköljmedelsreglaget på lägsta nivå innan kombinerat diskmedel används.

Kombinerade diskmedel "ALL in 1"

Om man vill använda de kombinerade diskmedlen "ALL in 1" ("3 in 1"/"4 in 1"/"5 in 1", etc...) vilka gör användningen av salt och/eller glansmedel överflödig, är det viktigt att man noga följer nedanstående säkerhetsföreskrifter:

■ läs och följ tillverkarens anvisningar;

■ effektiviteten av diskmedel som innehåller sköljmedel och salt beror på vattnets hårdhet. Kontrollera att vattnets hårdhet överensstämmer med det som angivits på diskmedelsförpackningen.

Kontakta diskmedelstillverkaren om inte önskad resultat uppnås.

Vid vissa tillfällen kan kombinerat diskmedel förorsaka:

■ kalkrester på disken eller i diskmaskinen:

■ sämre disk- och torkresultat.

VIKTIGT

Problem som uppstår i samband med användandet av dessa produkter täcks inte av garantin.

Vid användandet av "ALL in 1" kombinerat diskmedel kan lamporna för sait och sköljmedel (endast på vissa maskiner) ignoreras.

Om det uppstår problem vid diskning eller sköljning, rekommenderas fortsatt användning av vanligt diskmedel, salt och sköljmedel. Då fungerar sköljmedlet på bästa sätt.

I detta fall rekommenderas att:

■ både saltets fack och sköljmedelsfacket fylls på;

■ och diskmakinen körs tom en gång.

Notera att diskmaskinen behöver köras några gånger med vanligt salt innan den fungerar helt tillfredsställande.

PÄFYLLNING AV SKÖLJMEDEL

Sköljmedlet

Sköljmedlet, som släpps ut automatiskt under den sista sköljcykeln, hjälper disken att torka snabbt och undviker bildandet av fläckar.

Påfyllning i sköljmedelsfacket

Behållaren för sköljmedel sitter till vänster om diskmedelsbehållaren (fig. A "3"). Du öppnar locket genom att trycka på det räfflade märket och samtidigt dra upp fliken. Använd sköljmedel som är särskilt avsett för diskmaskiner. Du kan kontrollera nivån på sköljmedlet med hjälp av indikatorögat mitt på behållaren (C).

FULL TOM

Mørk

Lys

Sköljmedelsdoseringen kan regleras från 1 till 6

Reglaget (D) sitter under locket och kan vridas med hjälp av ett mynt. Det rekommenderade läget är 4. Vattnets kaekstensinnehåll har stor inverkan på bildandet av beläggningar och torkningsresultatet. Därför är det viktigt att reglera mängden sköljmedel för att uppnå goda diskningsresultat. Men, om det bildas ränder efter diskningen, så skall man minska mängden med en position. Om det bildas vitaktiga fläckar, så skall man öka mängden med en position.

en central behållare som samlar upp större partiklar;

ett plant trådnät som hela tiden filtrerar diskvattnet:

ett mikrofilter under trådnätet med uppgift att samla upp de allra minsta partiklarna för att säkerställa perfekt sköljning.

■ För att få bästa möjliga resultat vid varje disk bör filtren kontrolleras och rengöras efter varje diskning.
■ För att avlägsna filtret, vrid bara handtaget moturs (fig. 1).
■ För att underlätta rengöringen är den centrala behållaren avtagbar (fig. 2).
■ Avlägsna nätfiltret (fig. 3) och tvätta hela enheten under rinnande vatten. Använd en liten borste om så behövs.
■ Med det självrensande mikrofiltret reduceras underhållet, och filterenheten behöver bara kontrolleras var fjortonde dag. Det är dock lämpligt att efter varje diskning kontrollera att den centrala behållaren och nätfiltret inte blivit igensatta.

WARNING!

När du har rengjort filtren bör du kontrollera att de är korrekt hopsatta och att nätfiltret är rätt placerat i diskmaskinens botten.

Kontrollera att filtret skruvats fast medurs så att det sitter ordentligt i nätet, eftersom dålig fattning hos filtret kan inverka negativt på maskinens effektivitet.

VIKTIGT

Använd aldrig diskmaskinen utan filter.

För optimalt RESULTAT

■ Innan du ställer in diskgodset i maskinen bör du avlägsna alla matrester (ben, räkskal, rester av kött eller grönsaker, kaffesump, fruktskal, cigarrettaska, tandpetare etc.) så att inte filtrin, avloppet eller spolarmarnas munstycken täpps till.
■ Försök inte skölja tallrikarna rena innan du ställer dem i maskinen.
■ Kastruller och ugnformar med fastbrända matrester bör ligga i blöt ett tag före diskning.
■ Lägg i disken så att den smutsig sidan är nedåt.
■ Placera disken så att kärlen inte tar i varandra. Diskresultatet är då bättre.
■ Efter att diskmaskinen laddats, se till att spolarmarna kan rotera fritt.
■ Kastruller och disk som är mycket smutsig eller har vidbrända matrester måste fördiskas med vatten och diskmedel.
■ För diskning av silverbestick:
a) skölj omedelbart efter användningen, speciellt om det kommit i kontakt med majonnäs, ägg, fisk etc;
b) håll inte diskmedel direkt på silvret;
c) låt inte silvret komma i kontakt med andra metaller;

Sparsamhet

■ Om du vill utnyttja diskmaskinen så effektivt som möjligt ställer du in disken direkt efter varje måltid och kör vid behov en kallsköljning för att mjuka upp eventuella matrester och avlägsna dem från varje ny omgång diskgods. Först när diskmaskinen är full startar du ett fullständigt diskprogram.

■ Om disken inte är så hårt smutsad eller om korgarna inte är riktigt fulla väljer du ett ekonomiprogram och kör det enligt anvisningarna.

Vad skall du inte diska

■ Det finns vissa saker som inte lämpar sig för diskning i diskmaskin.
Vi rekommenderar inte diskning av plastartiklar som inte tål hög värme, bestick med trä- eller plastskaft, stekpannor med trähandtag, föremål av aluminium eller kristall eller blyat glas.

■ Vissa dekorationer kan blekas. Därför är det säkrast att först diska ett av föremålen för att se hur det tål maskindisk innan alla läggs in i maskinen.

Det är också skäl att inte lägga in silverbestick med handtag av stål som inte är rostfritt i diskmaskinen, eftersom det kan leda till en kemisk reaktion.

VIKTIGT När du köper nya kärl eller bestick, skall du alltid kontrollera att de lämpar sig för maskin.

Praktiska tips

■ Undvik dropp från det övre stället genom att ta ut det undre stället först.
■ Om disken ska stå kvar i maskinen en stund, bör du lämna luckan på glänt så att luften kan cirkulera och disken torkar bättre.

RENGÖRING OCH UNDERHÄLL

■ Rengör diskmaskinens utsida med en fuktig trasa. Använd inte lösningsmedel eller slipmedel.
■ Diskmaskinen behöver inget speciellt underhåll, eftersom behållaren är självrengörande.
■ Luckans insida bör regelbundet rengöras med en fuktig trasa för att ta bort matrester och sköljmedel.
Det är tillrådligt att ta bort kalkstens avlagringar eller smuts med jämna mellanrum genom att göra en tornkörning; lägg i ett glas vinåger i behållarens botten och välj findisk.
- Om du trots normal rengöring av filtren finner att tallrikar eller kastruller inte är ordentligt diskade eller sköljda, bör du kontrollera att sprutmunstyckena på spolarmarna (fig. Å "5") inte är tilltäpptta.

Om de är tilltäppta, bör du rengöra dem på följande sätt:

1. Avlägsna den övre spolarmen genom att vrida den till stopplåget som markeras med en pil (fig. 1b). Skjut den uppåt (fig. 1) och håll kvar den där uppe och skruva medurs tills den lossnar.
   Montera den igen på samma sätt genom att skruva moturs. Den undre spolarmen lossar du genom att bara dra den uppåt (fig. 2).

2. Tvätta spolarmarna under rinnande vatten tills munstyckena är rena.

3. När du är klar, sätt tillbaka spolarmarna i deras ursprungliga läge och kom ihåg att placera den övre vid stoppläget och skruva fast ordentligt.

- Både luckans insida och maskinens innerbehållare är tillverkade av rostfritt stål. Det kan ändå bli ibland spår av oxidation på ytan som ofta beror på hög salthalt i vattnet.

■ Dessa fläckar kan tas bort med milt tvättmedel; använd aldrig klorhaltigt medel eller repande stålull.

Efter varje disk är det nödvändigt att stänga av vattentillförseln och att stänga av maskinen genom att trycka På/Av knappen till Av läget.

Om maskinen inte skall användas under en tid, är det tillrádligt att följa dessa regler:

1. Gör en tomkörning med diskmedel för att göra rent maskinen från beläggningar.
2. Dra ur elkontakten.
3. Stäng av vattenkranen.
4. Fyll på sköljmedelsbehållaren.
5. Låt luckan vara nágot öppen.
6. Håll rent i maskinens inre.
7. Om temperaturen där maskinen står sjunker under noll, kan det hånda att vattnet i rören fryser. Vänta minst ett dygn efter det att temperaturen stigit över noll igen innan du använder maskinen.

BESKRIVNING AV PANEL

F Lampor för "PROGRAMSTEG" / Lampor för "FÖRDRÖJD START"
G Lampa för "TILLVAL"
H Lampor för programval
I Kontrollampa för salt

DIMENSIONER:

Höjd	cm	82÷90
Djup	cm	55
Bredd	cm	59,8
Djup med öppen dörr	cm	117

TEKNISKA DATA:

EN 50242 kuvert som kan laddas	15
Kapacitet med pannor och tallrikar	9 personer
Vattenledningstryck	Min. 0,08 - Max 0,8 MPa
Säkring	(se märkplåten)
Maximal laddning	(se märkplåten)
Spänning	(se märkplåten)

PROGRAMVAL OCH SPECIALFUNKTIONER

(Används tillsammans med programguide)

VIKTIGT

Diskmaskinen har två mycket användbara funktioner:

• det "rekommenderade" programmet (som förlställs på fabriken och som är idealiskt för fullastad daglig användning) för ett snabbare och säkrare val;
• funktionen för lagring av det sist använda programmet, denna funktion gör det möjligt för den som alltid använder sämma program att inte behöva upprepa inställningen varje gång och på detta sätt spara tid.

Programinställningar

■ Öppna luckan och placera smutsig disk i maskinen.
■ Tryck på "PÅ/AV"-knapp ①. Kontrollampan för det "rekommenderade" programmet, eller den för det sist använda programmet, blinkar.
■ Om du vill göra ett tillval, trycker du på motsvarande knapp (lampan tänds).

Tillvalet kan aktiveras eller avaktiveras INOM en minut från programmets start.

■ Välj programmet genom att trycka på programknappen.
■ Stäng luckan (en ljudsignal hörs och programmet startar automatiskt).

INOM en minut efter att programmet har startat kan du välja ett annat program genom att trycka på motsvarande knapp.

VIKTIGT

Du väljer programmet "KALLSKÖLJNING" genom att samtidigt trycka på programknappen "SNABB" och tillvalsknappen "POWER JET".

"IMPULS"-programmet

"IMPULS"-programmet använder en teknik som bygger på impulsdiskning. Den reducerar elförbrukning, ljud och ger bättre prestanda.

VIKTIGT

Tvättrummans "ryckiga" arbetsgång betyder inte att det är något fel, utan är normal för programmet.

Avbryta program

Du bör inte öppna luckan medan ett program körs, särskilt inte under huvuddiskfasen och slutsköljningen med hett vatten. Om luckan ändå öppnas under gång (t.ex. för att fylla på disk) stannar maskinen automatiskt. Stäng luckan utan att trycka på några knappar. Programmet fortsätter.

WARNING!

Diskmaskinen är utrustad med ett översvämningsskydd som tömmer ut överflödigt vatten om ett problem uppstår.

Ändra ett program som körs

Så här ändrar du eller avbryter ett program:

■ Öppna luckan.
■ Håll in den aktuella programknappen (med tänd lampa) minst 5 sekunder. Programindikatorlamporna blinkar och ett antal ljudsignaler hörs.
- Pågående program avbryts och indikatorlampan för det "rekommenderade" programmet blinkar.
■ Nu kan du ange ett nytt program.

VIKTIGT

Du aybryter programmet "KALLSKÖLJNING" genom att samtidigt trycka på programknappen "SNABB" och tillvalsknappen "POWER JET".

WARNING!

Kontrollera att det finns diskmedel i maskinen innan du startar det nya programmet. Fyll på diskmedel vid behov.

Körning av program

När ett program körs lyser motsvarande lampa med fast sken, och de tre "PROGRAMSTEGSLAMPORNA" ("DISK" "SKÖLJNING" och "TORKNING") tänds I tur och ordning.

Om någon form av strömavbrott skulle inträffa medan diskmaskinen körs, lagrar ett särskilt minne det valda programmet, och när strömmen kommer tillbaka fortsätter programmet där det avbröts.

Programslut

En slutsignal hörs i fem sekunder (om den inte är avständ), tre gånger med 30 sekunders intervall. Lampan för programslut tands, och teckenfönstret töms. Det valda programmets lampa (två lampor för "KALLSKÖLJNING") blinkar. Nu kan du ta ut den rena disken och stänga av diskmaskinen med "PÄ/AV"-knapp, eller fylla på ny smutsig disk och körä elt nytt program.

Tillvalsknapp

"POWER JET"-knapp

Med "POWER JET" -tillvalet får du ett bättre resultat med disk som är extra hårt smutsad. Detta tillval ökar programmets effektivitet genom en extra sköljning samt högre vattentemperatur och ökat vattentryck under diskfasen. Detta tillval rekommenderas när disken är extra hårt nedsmutsad eller om disken inte har förberetts och torkats av innan.

VIKTIGT

När tillvalet aktiveras stängs "IMPULS" av.

Diskmaskinens starttid kan fördröjas med den här knappen, med 3, 6 eller 9 timmar.

Så här anger du fördröjd start:

■ Tryck flera gånger på knappen "FORDROJD START" (för varje tryckning fördröjs starten med tre timmar, och motsvarande tidslampa tänds).
■ Starta nedräkningen genom att trycka på den valda programknappen (motsvarande lampa tänds och fidslampan blinkar).

Om nio timmars fördröjning avges tänds lampan för sex timmar efter tre timmar, och lampan för tre timmar efter sex timmar.

När tre timmar har gått (efter nedräkningen) slutar lampan för tre timmar att blinka och lyser i stället med fast sken, och programmet startas automatiskt.

Så länge nedräkningen inte är slut, och alltså inte något program har startat, går det att ändra eller avbryta den fördröjda starten och välja ett annat program, eller aktivera/avaktivera ett tillval. Gör så här:

■ Håll ner den valda programknappen minst 5 sekunder. Programindikatorlamporna blinkar och ett antal ljudsignaler hörs.
■ Startfördröjningen och det valda programmet avbryts. Indikatorlampan för det "rekommenderade" programmet blinkar.
■ Ange en annan fördröjningstid med knappen "FÖRDRÖJD START" (motsvarande lampa tänds).
■ Du kan välja ett nytt program efter att ha ändrat eller avbrutit en fördröjd starttid eller aktivera eller avaktivera ett tillval.

Larm avstängt för PROGRAMSLUT

Du kan återställa signalen på följande sätt:

VIKTIGT Diskmaskinen måste ALLTID vara avstängd när du påbörjar in ställningar för avhärdaren.

1. Håll ned FÖRSTA "PROGRAM"-knappen (från höger) och slå samtidigt på diskmaskinen genom att trycka på "PÅ/AV" (en ljudsignal hörs strax efter).
2. Fortsätt hålla ned "PROGRAM"-knappen i minst 15 sekunder (två ljudsignaler hörs under tiden).
3. Släpp knappen när den andra ljudsignalen hörs (3 indikatorlampor för "PROGRAMVAL" tänds).
4. Tryck på samma knapp igen. De 3 indikatorlamporna (tända för att ange att larmet är aktiverat) blinkar (för att ange att larmet är avstängt).
5. Bekräfta den nya inställningen genom att slå av diskmaskinen med knappen "PÅ/AV".
   Gör likadant om du vill slå på larmet igen.

Felsignaler

Om ett fel uppstår när ett program körs blinkar det valda programmets lampa (två lampor för "KALLSKÖLJNING") snabbt så låter summern igen. Slå i så fall av diskmaskinen med "PÅ/AV"-knapp. Kontrollera att vattenkranen är på, att tömmingsslangen inte är böjd och att sifonen eller filtren inte är igentäppta. Välj sedan programmet på nytt. Kontakta Kundtjänst om problemet kvarstår.

VIKTIGT

Diskmaskinen är utrustad med ett översvämningsskydd som tömmer ut överflödigt vatten om ett problem uppstår.

WARNING!

För att översvämningsskyddet ska fungera korrekt bör du inte flytta eller luta diskmaskinen medan den är i gång. Om du behöver flytta eller luta diskmaskinen bör du först se till att programmet är klart och att inget vatten finns i tanken.

LISTA ÖVER PROGRAM

Program

Beskrivning

“IMPULS”-programmet

65°C P1	UNIVERSAL	("REKOMMENDERAT PROGRAM") Passar normalsmutsad disk av tallrikar och grytor.
75°C P2	BACTIZERO	Passar hårdsmutsad disk.
45°C P3	EKO	Energisparprogram som passar normalsmutsad disk. Använder diskmedel med enzymer. Programmet följer standarden EN 50242.
50°C P4	SNABB 29'	Snabbprogram för disk direkt efter måltid. För 4/6 kuvert.
P5	KALLSKÖLJNING POWER JET +	Kort och kall avsköljning av disk som lagrats i diskmaskinen i väntan på att den ska fyllas.

Disk med fördisk
Om du väljer diskprogrammet BACTIZERO bör du lägga till 20 g (1 matsked) extra diskmedel direkt i maskinen.

Att göra

Komplett program

Genomsnittlig disktid i minuter

Specialfunktion i drift

Tvättmedel för bödlägning

Tvättmedel för disk

Rengör filter för koppar och tailinkar

Kontrolera behälare för sköljmedel

Kontrolera saltbohälare

Varm fördisk

Kall fördisk

Huvuddisk

Kall första sköljning

Kall anden sköljning

Varm sköljning med sköljmedel

Med kall valten (15°C) -Tolerans ± 10%-

"FÖRDROJD START"-knapp

"POWER JET"-knapp

Vattenslangen är försedd med ett vattenstopp-system. Om den invändiga slangen går sönder till följd av naturligt slitage, blockerar systemet för vattentillförsein till apparaten.

Felet visas med röd markering i det lilla fönstret "A".

Vattenkranen skall då stängas och slangen bytas ut.

Om slangen inte är tillräckligt lång för en korrekt anslutning, måste den bytas mot en längre.

Slangar finns på närmaste Servicecenter.

Packning med filter. Den röda varningssignalen visar att översvämningsskyddet har aktiverats.

LOKALISERING AV MINDRE FEL

Om diskmaskinen inte fungerar som den skall bör du kontrollera följande innan du kontaktar service:

FEL MÖJLIG ORSAK ÅTGÄRD
1 - Maskinen fungerar inte alls	Stickkontakten är inte intryckt	Luckan är öppen
	Sätt i stickkontakten	Stång luckan
	O/I knappen är inte intryckt	Ingen elektricitet
	Tryck in knappen	Kontrollera
2 - Maskinen drar inte in vatten	Se möjliga orsaker till fel 1.	Kontrollera
	Vattenkranen är stängd	Vrid på kranen
	Programväljaren står inte i rätt läge	Ställ programväljaren i rätt läge
	Inloppsslangen är böjd	Räta ut slangen
	Inloppsslangens filter är tiltäppt	Rengör filtret i slangens ena ände
3 - Maskinen pumper inte ut vatten	Filtret är smutsigt	Rengör filtret
	Avloppsslangen är böjd	Räta ut slangen
	Avloppsslangens förlängning är inte rätt ansluten	Följ noga anvisningarna för anslutning av avloppsslangen
	Avloppsanslutningen på väggen är riktad nedät i stället för uppåt	Kontakta en tekniker
4 - Maskinen pumper ut vatten hela tiden	Låget för avloppsslangen är för lågt	Lyft avloppsslangen till minst 40 cm över golvnivå
5 - Man hör inte att spolarmarna roterar	För mycket diskmedel	Kontrollera
	Minska mängden diskmedel.Använd lämpligt diskmedel	Filtren är mycket smutsiga
	Något hindrar armen från att rotera	Rengör filtren
6 - En eller flera lysdioder blinkar snabbt (på maskiner utan display).	Vattenkranen stängd.	Slå ifrån maskinen.Vrid på kranen.Återställ förloppet (reset).
7 - D isken är bara delvis rengjord	Se möjliga orsaker till fel 5.	Kontrollera
	Kastrullerna blir inte rena i botten	Låt kastrullerna stå ett lag med vatten i först, så att matresterna löser upp slg
	Kastrullerna blir inte rena kring kanten	Ställ kastrullerna på ett annat sätt
	Spolarmarna är delvis tilltäppta	Lösgör spolarmarna genom att lossa ringmuttrarna medurs och skölj dem i rinnande vatten
	Diskgodset har inte stälits in rätt	Ställ Inte disken för tätt
	Avloppsslangens mynning är under vatten	Lyft upp avloppsslangens mynning ur vattnet
	Fel mängd diskmedel har tillsats, eller också är diskmedlet gammalt och hopklumpat	Tillsätt rätt mängd diskmedel med hänsyn till hur hårt smutsad disken är, byt diskmedel vid behov
	Diskprogrammet är inte grundligt nog	Välj ett mer effeklivt program
	Disken i underkorgen är inte ren	Tryck ner knappen för halvfull maskin
8 - Diskmedlet har inte lösts upp eller endast lösts upp delvis	Knivar, kastruller eller någon annan disk kan ha hindrat locket på diskmedelsfacket att öppna sig	Placera disken så att den inte kan komma i vägen för locket på diskmedelsfacket
9 - Det finns vita fläckar på diskgodset	Vattnet är för hårt	Kontrollera salt- och sköljmedelsnivå och reglera mängden. Skulle felet fortsätta, kontakta service
10 - Oväsen under disc	Diskgodset slår emot värtannat.	Fördela diskgodset bättre
	Spolarmen slår emot diskgodset.	Fördela diskgodset bättre
11 - Diskgodset Inte helt torrt	Pålig ventilation	Öppna Lucan på glänt efter disk
	Sköljmedel fattas	Fyll på sköljmedelsbehållaren

OBS: Skulle något av ovanstående fel uppstå, bör eventuelle matrester avläganas för hand, eftersom torkningen i maskinen bränner fast matresterna och en ny disk i maskinen inte kan avlägana dem.
Fortsätter felet, kontaktas vårt servicecenter. kom ihåg att ange maskinens modellnummer som star på maskinens frontpanel aller på köpekvittot. Det underlåtter och framskyndar ev service.
Tillverkaren påtager sig inget ansvar för tryckfel i denna bruksanvisning. Tillverkaren förbehåller sig också rätten att göra förändringar av produkten så länge dess viktigaste egenskaper inte förändras.

Sisältö

Denne modellen er utstyrt med en elektrisk lampe på kontrollpanelet som tennes när saltbeholderen må fylles.

VIKTIG

Tillverkaren påtager sig inget ansvar för tryckfel i denna bruksanvisning. Tillverkaren förbehåller sig också rätten att göra förändringar av produkten så länge dess viktigaste egenskaper inte förändras.

Den här enheten är märkt enligt det europeiska direktivet 2002/96/EC om återvinning av elutrustning (Waste Electrical and Electronic Equipment, WEEE).

Genom att lämna produkten till återvinning kan du förhindra potentella skador för människor och miljö, som i annat fall kan uppstå genom lelaktig hantering.

Symbolen på produkten anger att produkten inte får behandlas som hushållsavfall. I stället bör den lämnas till ett uppsamlingsställe för återvinning av elektrisk och elektronisk utrustning.

Följ de lokala förordningarna för avfallshantering.

Du kan få mer detaljerad information om hantering och återvinning av produkten hos kommunen, på återvinningsanläggningen eller på produktens inköpsställe.
