CKB520X - Ugn ELECTROLUX - Gratis bruksanvisning och manual

Produkttyp	Inbyggd elektrisk ugn
Märke	Electrolux
Modell	CKB520X
Ugnsvolym	71 L
Energiklass	A+
Energiförbrukning (Konventionell)	0.99 kWh/cykel
Energiförbrukning (Varmluft)	0.69 kWh/cykel
Mått (Höjd fram x Bredd x Djup)	594 x 595 x 567 mm
Inbyggnadsmått (Höjd x Bredd x Djup)	576 x 559 x 546 mm
Djup med öppen dörr	1027 mm
Vikt	34.5 kg
Värmekälla	El
Antal ugnsutrymmen	1
Uppvärmningsfunktioner	Äkta varmluft, Pizzafunktion, Konventionell tillagning, Undervärme, Avfrostning, Fuktig bakning, Grill, Äkta varmluft PLUS (med ånga)
Extra funktioner	Mekanisk dörrlås, Kylfläkt, Aqua Cleaning, Äkta varmluft PLUS
Medföljande tillbehör	Trådhylla, Bakplåt, Grill/stekpanna, Bakelseplåt, Matkänsla, Teleskopskenor
Rengöring	Aqua Cleaning; avtagbara falsstöd och dörr; utbytbar innerlampa
Säkerhetsfunktioner	Mekaniskt dörrlås (barnlås), kylfläkt, automatisk avstängning med timer
Reservdelar och reparerbarhet	Originalreservdelar finns; auktoriserad servicecenter; utbytbar lampa (300°C värmebeständig)
Garanti	Se tillverkarens garantivillkor

Vanliga frågor - CKB520X ELECTROLUX

Hur ställer jag in klockan på min Electrolux CKB520X-ugn?

Tryck på + eller - för att justera tiden när '12:00' blinkar. Tiden ställs in efter 5 sekunder.

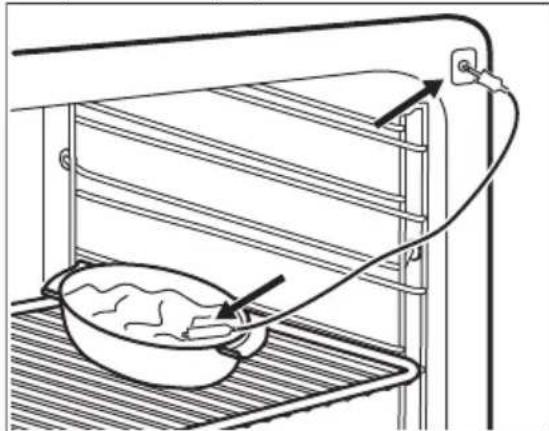

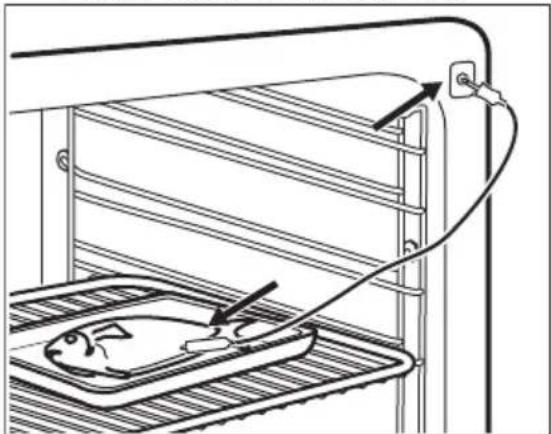

Hur använder jag matkänslan?

Sätt in spetsen på matkänslan i den tjockaste delen av maten. Anslut den till uttaget på frontramen. Ställ in önskad kärntemperatur (30°C till 99°C). Ugnen stängs av automatiskt när inställd temperatur uppnåtts.

Vad är Äkta varmluft PLUS och hur använder jag det?

Äkta varmluft PLUS tillför fukt under bakning. Fyll ugnsförsänkningen med 250 ml kallt vatten, välj funktionen och förvärm i 10 minuter. Öppna inte dörren under tillagningen.

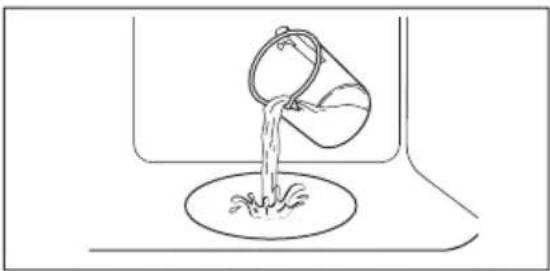

Hur rengör jag ugnen?

Använd Aqua Cleaning-funktionen: häll 200 ml vatten i ugnsförsänkningen, ställ in funktionen Aqua Cleaning vid 90°C i 30 minuter, torka sedan torrt. För envisa rester, använd ett milt rengöringsmedel och mjuk trasa.

Vad betyder det om displayen visar '12.00'?

Detta indikerar ett strömavbrott. Återställ helt enkelt tiden med + och - knapparna.

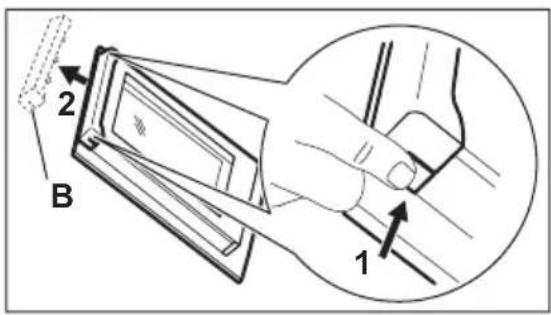

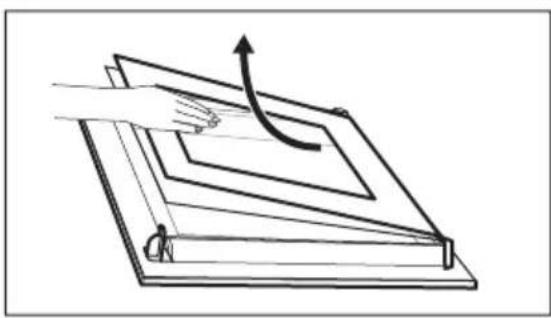

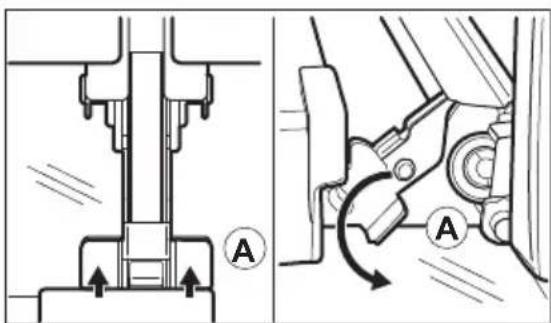

Hur tar jag bort ugnsluckan för rengöring?

Öppna luckan helt, lyft och tryck på spännarmarna på båda gångjärnen, stäng luckan till första öppningsläget (ca 70°), lyft sedan luckan uppåt och bort från ugnen. Placera den på en mjuk yta.

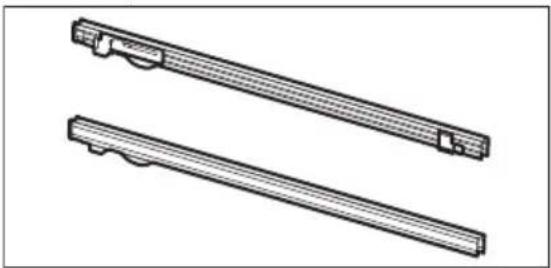

Hur använder jag teleskopskenorna?

Placera trådhyllan eller den djupa pannan på teleskopskenorna. Olja dem inte. Se till att de är helt inskjutna innan du stänger luckan.

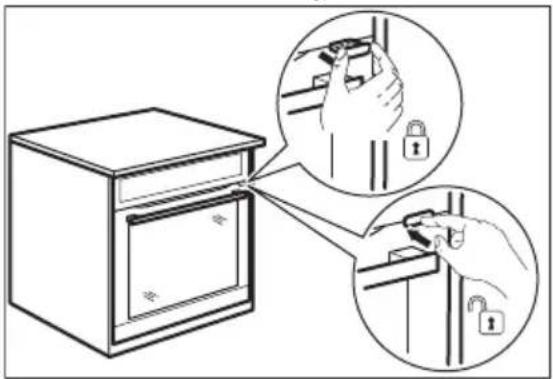

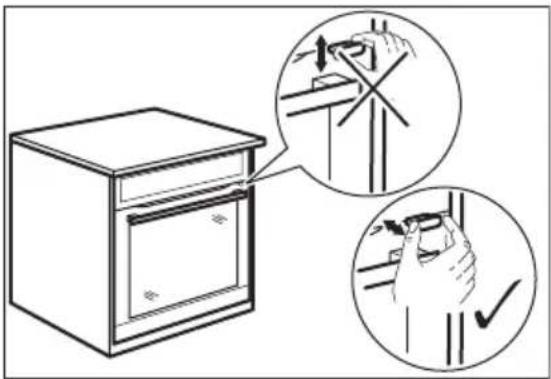

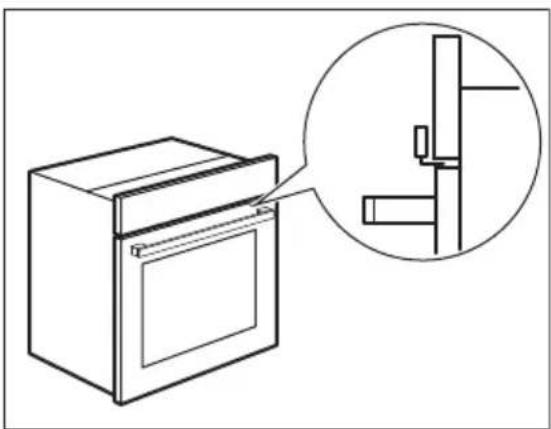

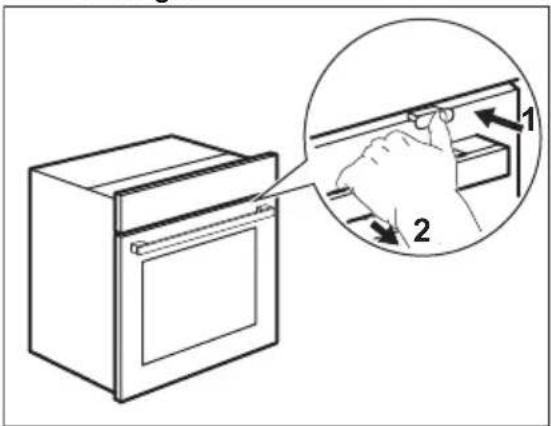

Hur aktiverar jag det mekaniska dörrlåset?

Dra dörrlåset framåt tills det låses på plats. För att avaktivera, tryck tillbaka det i panelen.

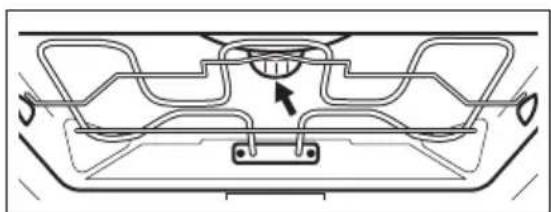

Hur byter jag ugnslampan?

Stäng av ugnen, koppla bort strömmen och vänta tills den svalnat. Ta bort glaskåpan, byt ut mot en 300°C värmebeständig lampa av samma typ. Använd inte i hushållsbelysning.

Vad ska jag göra om ugnen inte värms upp?

Kontrollera om säkringen har gått. Om problemet kvarstår, kontakta ett auktoriserat servicecenter.

BRUKSANVISNING CKB520X ELECTROLUX

SV Bruksanvisning | Inbyggnadsugn 143

VI TÄENKER PÅ DIG

Sådan indstilles: Minutur

Trin 1

- tryk gentagne gange. ♘ begynder at blinke.

Trin 2

- tryk for at indstille tiden.

9.2 Mekanisk lågelås

Trin 1 Åbn lågen helt.

Röstiperunat 210 - 230 20 - 30 3

Lasagne / Cannelloni, tuore 170 - 190 35 - 45 2

Lasagne / Cannelloni, pakaste 160 - 180 40 - 60 2

Fare for skade på produktet.

• For å forhindre skade på emaljen:
• ikke legg aluminiumsfolie direkte på bunnen av rommet i produktet.
• ikke tøm vann direkte inn i det varme produktet.
• ikke oppbevar fuktig servise eller mat i produktet när tilberedningen er ferdig.
• vær forsiktig når du fjerner eller monterer tilbehøret.

- Misfarge på produktets emalje eller rustfritt stål har ingen innvirkning på funksjonen.

- Bruk en grill-/stekepanne for bløte kaker. Fruktsaft gir permanente flekker.

- Tilbered alltid med produktets dør lukket.

Risiko for skade, brann eller skade på produktet.

Brannfare eller skade på produktet.

Steg 1 Kontroller at ovnen er kald.

6.4 Merknader på:Baking med damp

Snu steken etter 1/2-2/3 av tilberedningstiden.

Bruk det tredje hyllenivået for ett brett.

Steg 4 La ovnen stå på i 30 min.

Steg 5 Slå av ovnen.

Vannet lekker ut av ovnen.

Det er for mye vann i ovnen.

Utilfredsstillende stekey-telse for funksjonen: Ekte varmluft PLUSS .

Du fylte bunnen i ovnen med vann.

Tack för att du har köpt en Electrolux-produkt. Du har valt en produkt som kommer med årtionden av yrkeserfarenhet och innovation. Den är genialisk och elegant, och den har utformats med dig i åtanke. När du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.

Välkommen till Electrolux.

Besök vår webbplats för att:

få tips om användning, broschyrer, felsökning, service- och reparationsinformation: www.electrolux.com/support

registrera din produkt för bättre service: www.registerelectrolux.com

köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Använd alltid originalreservdelar.

Ha följande uppgifter till hands när du kontaktar vår auktoriserade serviceverkstad:

Modell, artikelnummer, serienummer.

Informationen står på märkplåten.

⚠ Varning/Försiktighet – Säkerhetsinformation

i Allmän information och tips

Miljöinformation

Med reservation för ändringar.

INNEHÅLL

1. SÄKERHETSINFORMATION.... 144
2. SÄKERHETSINSTRUKTIONER.... 145
3. PRODUKTBESKRIVNING.... 148
4. KONTROLLPANELEN.... 149
5. FÖRE FÖRSTA ANVÄNDNING....150
6. DAGLIG ANVÄNDNING....150
7. KLOCKFUNKTIONER....152
8. ANVÄNDNING AV TILLBEHÖR....154
9. TILLVALSFUNKTIONER....156
10. TIPS.... 157
11. UNDERHÅLL OCH RENGÖRING.... 173
12. FELSÖKNING.... 176
13. ENERGIEFFEKTIVITET....176
14. MILJÖSKYDD.... 177

1. SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning.

Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.
• Barn ska hållas under uppsikt så att de inte leker med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.
• WARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Håll barn och husdjur borta från produkten när den används och när den svalnar.
• Om maskinen har ett barnlås ska den aktiveras.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

• Denna produkt är endast avsedd för matlagning.

• Denna produkt är avsedd för enskilt hushållsbruk inomhus.

• Produkten kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden där sådan användning inte innebär att genomsnittlig hushållsförbrukning överskrids.

• Installation av denna produkt och byte av kabeln får endast utföras av behörig person.
• Använd inte produkten innan den har installeras i inbyggnadsstrukturen.
• Bryt strömförsörjningen till apparaten före utförande av underhåll.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.
• WARNING! Kontrollera att produkten är avstängd innan du byter lampa för att undvika risk för elektriska stötar.
• WARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Var försiktig så att du inte vidrör värmeelementen eller ugsutrymmet.
• Använd alltid ugnsvantar vid iläggning eller urtagning av tillbehör eller ugsformar.
• Använd endast matlagningstermometern som rekommenderas för den här produkten.
• För att ta bort en ugnsstege drar du först ut stegen framtill och sedan den bakre delen från sidoväggen. Sätt tillbaka ugnsstegar i omvänd ordning.
• Använd inte ångrengöringsmedel för att rengöra produkten.
• Använd inte skarpa rengöringsmedel med slipeffekt eller vassa metallskrapor för att rengöra luckans glas för att undvika repor, vilka i sin tur kan leda till att glaset spricker.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

- Avlägsna allt förpackningsmaterial.

• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.

• Dra aldrig produkten i handtaget.

• Installera produkten på en säker och lämplig plats som uppfyller installationskraven.

• Minsta avständ till andra produkter ska beaktas.
• Kontrollera, före installation av ugnen, att ugnsluckan kan öppnas enkelt utan motständ.
• Produkten är utrustad med ett elektriskt kylsystem. Den måste användas med den elektriska strömförsörjningen.
• En inbyggnad enhet måste uppfylla stabilitetskraven enligt DIN 68930.

Skåpets minimihöjd (minsta höjd för skåpet under bänk)	578 (600) mm
Skåpets bredd 560 mm
Skåpets djup 550 (550) mm
Höjd på produktens främre del	594 mm
Höjd på produktens bakre del	576 mm
Bredd på produktens främre del	595 mm
Bredd på produktens bakre del	559 mm
Produktens djup 567 mm
Inbyggnadsdjup för produkten	546 mm
Djup med öppen lucka 1027 mm
Minsta storlek på ventilationsöppningen. Öppning placerad nedtill på vänstra sidan	560x20 mm
Nätsladdens längd. Kabeln är placerad i det nedre hög-ra hörnet på baksidan	1500 mm
Monteringsskruvar 4x25 mm

2.2 Elanslutning

WARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.

• Produkten måste jordas.

• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.

• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Om produktens nätkabel behöver bytas måste det göras av vårt auktoriserade servicecenter.
• Låt inte nätkablar komma i kontakt med eller komma nära produktens lucka eller nichen nedanför produkten, speciellt inte när den är igång eller om luckan är het.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.
• Denna produkt levereras med en huvudkontakt och en huvudkabel

2.3 Använd

WARNING!

Risk för skador, brännskador, elstötar eller explosion föreligger.

• Ändra inte produktens specifikationer.
• Kontrollera att ventilationsöppningarna inte är blockerade.
• Låt inte produkten stå utan uppsikt under användning.

• Stäng av produkten efter varje användningstillfälle.

• Var försiktig när du öppnar produktens lucka medan produkten är påslagen. Varm luft kan strömma ut.

• Använd inte produkten med våta händer eller när den har kontakt med vatten.
• Tryck inte på den öppna luckan.
• Använd inte produkten som arbets- eller avlastningsyta.
• Öppna luckan försiktigt. Användning av ingredienser med alkohol kan orsaka blandning av alkohol och luft.
• Låt inte gnistor eller öppna lågor komma i kontakt med produkten när du öppnar luckan.
• Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga produkter i, i närheten av eller på produkten.

WARNING!

Risk för skador på produkten föreligger.

- För att förhindra skador eller missfärgning på emaljen:

– lägg inte aluminiumfolie direkt på ugnsbotten.
– häll inte vatten direkt i den heta produkten.
– Låt inte fuktiga maträtter eller matvaror stå kvar i produkten när tillagningen är klar.
– var försiktig när du tar bort eller installerar tillbehören.

• Missfärgning av emaljen eller den rostfria ytan påverkar inte produktens funktion.
• Använd en djup form för mjuka kakor. Fruktjuice kan orsaka fläckar som inte går att ta bort.
• Laga alltid mat med luckan stängd.
• Om produkten installeras bakom en beklädnadspanel, till exempel i ett skåp, se till att skåpsdörren eller panelen aldrig är stängd när produkten används. Värme och fukt kan byggas upp bakom en stängd lucka och orsaka skador på produkten, skåpsmöblerna eller golvet. Stäng inte luckan förrän produkten har svalnat helt efter användning.

2.4 Underhåll och rengöring

WARNING!

Det finns risk för personskador, brand eller skador på produkten.

• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Se till att produkten har svalnat. Det finns även risk för att glaspanelerna kan spricka.
• Byt omedelbart ut luckans glaspaneler om de är skadade. Kontakta auktoriserat servicecenter.
• Var försiktig när du tar bort luckan. Luckan är tung!
• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara milda rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.
• Om du använder en ugnssprej ska du följa säkerhetsanvisningarna på förpackningen.

2.5 Invändig belysning

WARNING!

Risk för elektrisk stöt!

• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.
• Denna produkt innehåller en ljuskälla med energieffektivitetsklass G.
• Använd bara lampor med samma specifikationer.

2.6 Service

• Kontakta ett auktoriserat servicecenter för reparation av produkten.
• Använd endast originalreservdelar.

2.7 Avyttring

WARNING!

Risk för kvävning eller skador.

- Kontakta kommunen för information om hur produkten ska kasseras.

• Koppla loss produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.
• Ta bort luckspärren för att förhindra att barn eller husdjur blir instängda i maskinen.

3. PRODUKTBESKRIVNING

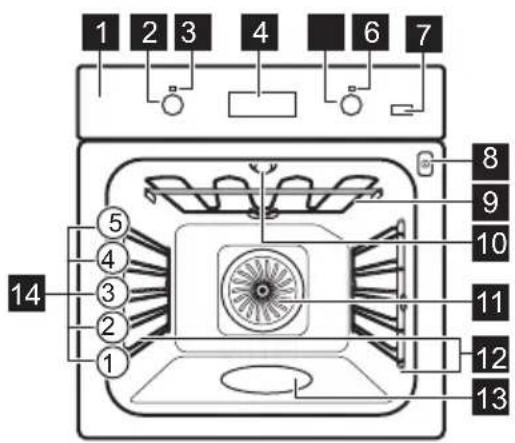

3.1 Allmän översikt

1 2 3 4 6 7 5 4 3 2 1 8 9 10 11 12 13 14

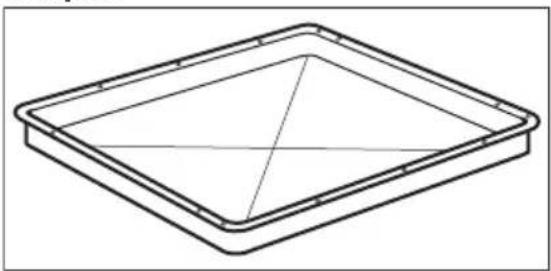

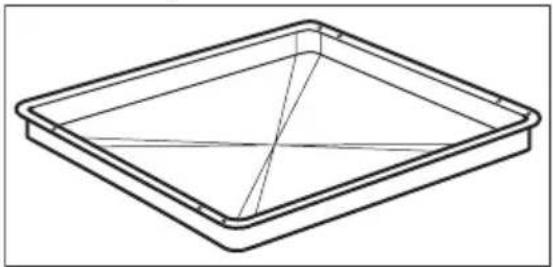

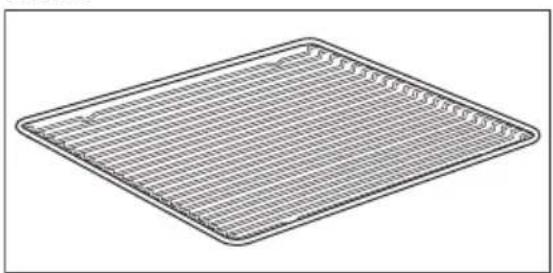

3.2 Tillbehör

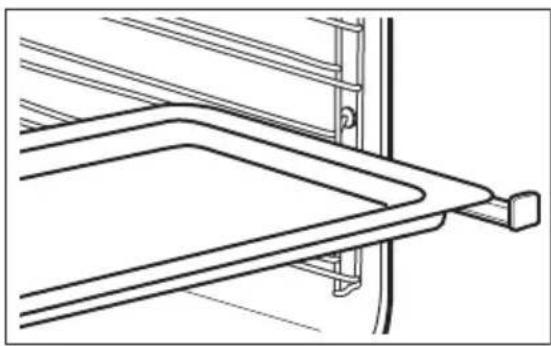

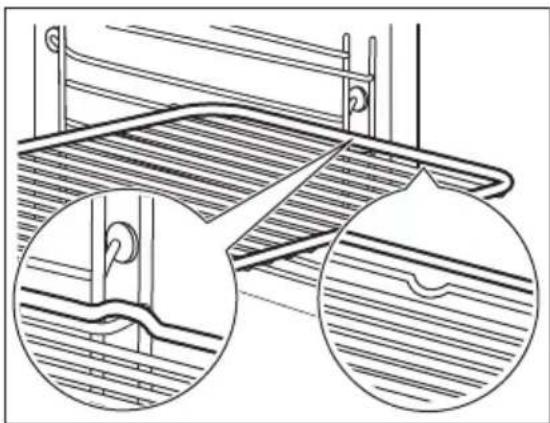

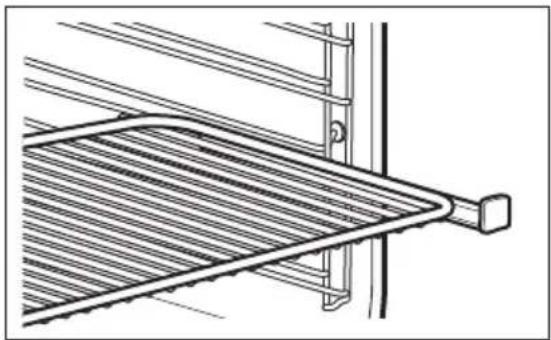

Galler

För kokkärl, kakformar, stekar.

Kontrollpanel
Funktionsratt för tillagningsfunktioner
Strömlampa/symbol

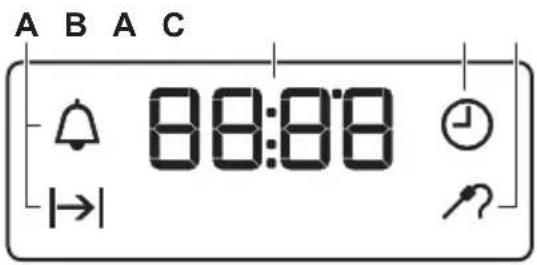

Display
Temperaturinställningsratt
Temperaturindikator/symbol
PlusSteam
Uttag för matlagningstermometern
Värmeelement
Lampa
Fläkt
Ugnsstegar, borttagbara
Ugnsutrymmets upphöjning - Behållare för vattenrengöring
Hyllplaceringar

Bakplåt

För kakor och småkakor.

Grill- / stekpanna

För bakning och stekning eller som fettuppsamlingsfat.

Bakplåt

≤ 5 kg

För småfranska, kringlor och små bakverk. Lämplig för ångfunktioner. Ytans missfärgning påverkar inte dess funktionsduglighet.

Matlagningstermometer

För att mäta temperaturen inuti maten.

Teleskopskenor

För enklare insättning och uttagning av plåtar och galler.

4. KONTROLLPANELEN

4.1 Infällbara vred

För att använda produkten, tryck på kontrollvredet. Vredet kommer ut.

4.2 Sensorfält/knappar

—	Gör så här för att ställa in tiden.
➊	Ställa in en klockfunktion.
+	Gör så här för att ställa in tiden.
	Sätta på och stänga av Varmluft PLUS-funktionen.

4.3 Display

A B A C 88:08

A. Klockfunktioner
B. Timer
C. Indikator för matlagningstermometer

5. FÖRE FÖRSTA ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

5.1 Före första användning

Ugnen kan avge lukt och rök under uppvärmning. Se till att rummet är ventilerat.

Steg 1 Steg 2

Steg 3

Ställa tiden Rengöra ugnen Förvärm den tomma ugnen

1. , -tryck för att ställa tiden. Efter cirka 5 sekunder slutar blinkningarna och tiden visas på displayen.

2. Ta ut alla tillbehör och flyttbara ugnsstegar ur ugnen.

3. Rengör ugnen och dess tillbehör med enbart en mikrofiberduk, varmt vatten och ett milt rengöringsmedel.

4. Ställ in maxtemperatur för funk-
   tionen:
   Tid: 1 tim.

5. Ställ in maxtemperatur för funk-
   tionen:
   Tid: 15 min.

Stäng av ugnen och vänta tills den har svalnat. Sätt in tillbehören och de löstagbara ugnsstegarna i ugnen.

6. DAGLIG ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

6.1 Hur man ställer in: Värmefunktion

Steg 1 Vrid på vredet för värmefunktioner för att välja en värmefunktion.

Steg 2 Vrid på kontrollvredet för att välja temperatur.

Steg 3 När matlagningen är klar, vrid på vreden till avstängt läge för att stänga av ugnen.

6.2 Ställa in funktionen: Varmluft PLUS

WARNING!

Det finns risk för brännskador och skador på produkten.

Steg 1 Se till att ugnen är kall.

Steg 2 Fyll ugnens bottenfördjupning med kranvatten.

i Ugnsutrymmets fördjupning rymmer 250 ml. Fyll inte på ugnens botten när ugnen är påslagen eller medan den fortfarande är varm.

Tryck på: Indikatorn tänds. Den fungerar bara med funktionen: Varmluft PLUS.

Steg 4 Vrid temperaturvredet för att ställa in en temperatur.

Steg 5 Förvärm den tomma ugnen i 10 minuter för att skapa fuktighet.

Steg 6 Sätt in maten i ugnen.

Se avsnittet "Råd och tips".

Öppna inte ugnsluckan under tillagning.

Steg 7 Stäng av ugnen genom att ställa funktionsratten i avstängt läge.

tryck på för att stänga av ugnen. Indikatorn slocknar.

Steg 8 När funktionen stängs av ska du öppna luckan försiktigt. Ånga som släpps ut kan orsaka brännskador.

Steg 9 Se till att ugnen är kall. Ta bort kvarvarande vatten från ugnsutrymmets nedsänkning.

6.3 Tillagningsfunktioner

Tillagnings- funktion

Användning

Av-läge

Ugnen är avstängd.

Belysning

För att tända ugnsbelysningen.

Tillagnings- funktion

Användning

Varmluft / Varmluft PLUS / Vatten- rengöring

För tillagning eller torkning på upp till tre ugnsnivåer samtidigt. Ställ in temperaturen på 20–40 °C lägre än för Över-/undervärme.

För att tillföra fukt under tillagningen. För att få den rätta färgen och krispigheten under gräddning. För att få rätten saftigare under uppvärmning. Se kapitlet "Skötsel och rengöring" för mer information om: Aqua Cleaning.

Pizza/Paj

Tillagnings-funktion		Användning
		Tillagning och stekning på en ugnsnivå.
	Över-/undervärme
		För bakning av kakor med knap-rig botten och för konservering av livsmedel.
	Undervärme
		För att tina mat (grönsaker och frukt). Upptiningstiden beror på mängden och storleken på den frysta maten.
	Upptining
		Denna funktion är för att spara energi under tillagningen. När du använder den här funktionen kan temperaturen i ugnen skilja sig från inställd temperatur. Re-stvärmen används. Värmeeffek-ten kan minskas. Mer informa-tion finns i kapitlet "Daglig an-vändning" och anvisningar om: Baka med ånga.
	Baka med ånga
		För grillning av tunnskurna stycken och brödrostning.
	Grill

7. KLOCKFUNKTIONER

7.1 Klockfunktioner

Klockfunktion Program
[GDC7]	För att ställa in, ändra eller kontrollera tiden.
Klockslag
	För att ställa in hur länge ugnen ska vara påslagen.
Koktid
	För att ställa in en tid som räknas ned. Denna funktion påverkar inte ugnens funktioner i övrigt. Du kan ställa in den här funktionen när som helst, även när ugnen är avstängd.
Tidur

7.2 Så här ställer du in: Klockfunktioner

Så här ställer du in: Klockslag

- blinkar när du ansluter ugnen till eluttaget, när det har varit ett strömavbrott eller när timern inte är inställd.

+, — tryck för att ställa in tiden.

Efter cirka 5 sekunder slutar blinkningarna och tiden visas på displayen.

Så här ändrar du:Klockslag

Steg 1 ⚠️ – tryck upprepade gånger för att ändra klockslaget. ⏰ börjar blinka.

Steg 2 + , — tryck för att ställa in tiden. Efter cirka 5 sekunder slutar blinkningarna och tiden visas på displayen.

Så här ställer du in: Koktid

Steg 1 Välj funktion och ugnstemperatur.

Steg 2 ⚠️ – tryck upprepade gånger. |→börjar blinka.

Steg 3 +, — tryck för att ställa in tillagningstiden. På displayen visas: |→| |→| – blinkar när den inställda tiden har gått. Signalen ljuder och ugnen stängs av.

Steg 4 Tryck på valfri knapp för att stänga av ljudsignalen.

Steg 5 Vrid inställningsvreden till avstängt läge.

Så här ställer du in: Tidur

Steg 1 ⚠️ – tryck upprepade gånger. ⏱ börjar blinka.

Steg 2 +, - tryck för att ställa in tiden. Funktionen startar automatiskt efter 5 sekunder. När den inställda tiden har gått hörs en ljudsignal.

Steg 3 Tryck på valfri knapp för att stänga av ljudsignalen.

Steg 4 Vrid inställningsratten till avstängt läge.

Så här avbryter du:Klockfunktioner

Steg 1 ⏻ – tryck upprepade gånger tills symbolen för klockfunktionen börjar blinka.

Steg 2 Tryck och håll in: — Klockfunktionen stängs av efter några sekunder.

Se Säkerhetsavsnitten.

8.1 Matlagningstermometer

Matlagningstermometer - mäter temperaturen inuti maten. När maten har nätt den inställda temperaturen stängs ugnen av.

Ställ in två temperaturer:

• ugnstemperaturen: minimum 120 °C,
  • temperaturen inuti maten.
  För bästa resultat:
• Ingredienserna ska hålla rumstemperatur.
• Matlagningstermometer - använd inte med flytande mat.
• Matlagningstermometer - under tillagning ska den vara inuti maten.

Livsmedelskategorier: kött, fågel och fisk

1. För in spetsen på matlagningstermometern i den tjockaste delen av köttet eller fisken. Se till att minst 3/4 av matlagningstermometern är i kött- eller fiskbiten.

2. Sätt i matlagningstermometerns kontakt i uttaget framtill på produkten.

Lampan för matlagningstermometern blinkar.

1. Tryck på knappen eller för att ställa in innertemperaturen. Du kan ställa in temperaturen mellan 30 °C och 99 °C.

2. Ställ in ugnsfunktion och temperatur.

En ljudsignal hörs i två minuter när maten uppnätt den inställda innertemperaturen. Tryck på valfri knapp för att stänga av ljudsignalen.

1. Stäng av produkten.
2. Dra ut matlagningstermometerns kontakt ur uttaget. Ta ut maträtten från ugnen. Om maten har tillagats som du önskar, utför ovanstående på nytt och ställ in en högre innertemperatur.

Du kan ändra temperaturen när som helst under tillagningen. Tryck på för att ändra den angivna innertemperaturen.

WARNING!

Var försiktig när du tar bort matlagningstermometerns spets och kontakt. Matlagningstermometern är het. Det finns risk för brännskador.

Matkategori: gryta

1. Lägg hälften av ingredienserna i den ugnsfasta formen.
2. Sätt i matlagningstermometerns spets mitt i grytan. Den måste sitta stabilt under tillagningen. Se till att den sitter i någon solid matbit. Använd kanten på den ugnsfasta formen som stöd för matlagningstermometerns silikonhandtag. Matlagningstermometerns spets ska inte vidröra den ugnsfasta formens botten.

1. Täck över matlagningstermometern med resten av ingredienserna.

2. Sätt i matlagningstermometerns kontakt i uttaget framtill på produkten.

Kontrollampan för matlagningstermometern blinkar.

1. Tryck på - eller -knappen för att ställa in innertemperaturen. Du kan ställa in temperaturen mellan 30 °C och 99 °C.

2. Välj ugnsfunktion och ugnstemperatur. En ljudsignal hörs i två minuter när maten uppnätt den inställda innertemperaturen. Tryck på valfri knapp för att stänga av signalen.

3. Stäng av produkten.

4. Ta ut matlagningstermometerns kontakt ur uttaget. Ta ur formen ur produkten. Om maten har tillagats som du önskar, utför ovanstående på nytt och ställ in en högre innertemperatur.

Du kan ändra temperaturen när som helst under tillagningen. Tryck på ⏰ för att ändra innertemperaturen.

WARNING!

Var försiktig när du tar ut matlagningstermometerns spets och kontakt. Matlagningstermometern är varm. Det finns risk för att du bränner dig.

8.2 Sätta in tillbehör

Liten inbuktning upptill ökar säkerheten. Fördjupningarna är gör också enheterna tippsäkra. Den höga kanten runt hyllan hindrar att kokkärl glider av.

Galler:

Skjut in gallret mellan ugnsstegens ledskenor.

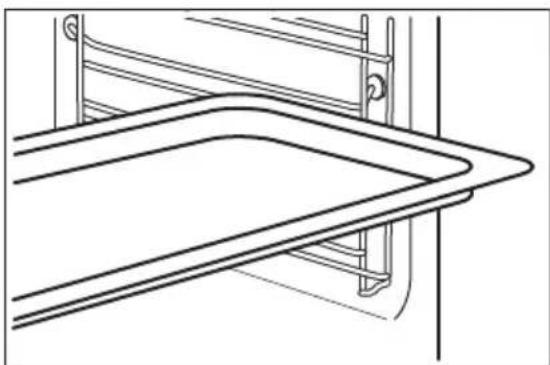

Bakplåt / Djup form:

Skjut in långpannan mellan ungsstegarnas ledskenor.

8.3 Använda teleskopskenor

Smörj inte teleskopskenorna.

Du måste skjuta tillbaka teleskopskenorna helt i ugnen innan du stänger ugnsluckan.

Galler:

Sätt gallret på teleskopskenorna.

Sätt den djupa pannan på teleskopskenorna.

När ugnen är på, slås fläkten på automatiskt för att hålla ugnens ytor svala. Om du stänger

av ugnen fortsätter fläkten att gå tills ugnen svalnat.

9.2 Mekaniskt lucklås

Luckan är olåst vid leverans.

Flytta inte lucklåset vertikalt. Tryck inte på lucklåset när du stänger ugnsluckan.

9.3 Hur man använder det mekaniska lucklåset

1. Aktivera lucklåset genom att dra lucklåset framåt tills det läses på plats.
2. Avaktivera lucklåset genom att trycka tillbaka lucklåset i panelen.

9.4 Öppna luckan med det aktiverade mekaniska lucklåset

Du kan öppna luckan när det mekaniska luckläset är aktiverat.

1. Tryck en aning på lucklåset.
2. Oppna luckan genom att dra i den med handtaget.

Om du trycker på lucklåset tills det hörs ett klick avaktiverar du lucklåset.

10. TIPS

Se Säkerhetsavsnitten.

Temperatur och tillagningstid i tabellerna är endast riktvärden. Hur de ska väljas beror på recept och ingrediensernas kvalitet och mängd. Ugnen kan baka eller steka annorlunda än din gamla ugn. Tabellerna nedan visar rekommenderade inställningar för temperatur, tillagningstid och hyllposition för specifika typer av mat. Om du inte kan hitta inställningarna för ett visst recept kanske du kan använda inställningarna för ett liknande recept.

10.2 Varmluft PLUS

Använd den andra hyllpositionen.

Använd en bakplåt.

KAKOR/BAKVERK/BRÖD

(ml) (°C) (min.)

Småkakor / Scones / Croissanter 100 150 - 180 10 - 20

Focaccia 100 200 - 210 10 - 20

Pizza 100 230 10 - 20

Bröd/Bullar 100 200 20 - 25

Bröd 100 180 35 - 40

Plommonkaka / Äppelpaj / Kanelbullar i form 100 - 150 160 - 180 30 - 60

Använd 150 ml vatten såvida inget annat anges.

FRYSTA FÄRDIGLAGADE RÄTTER

(°C) (min.)

Pizza 200 - 210 10 - 20

Croissanter 170 - 180 15 - 25

Lasagne, använd 200 ml 180 - 200 35 - 50

Använd 100 ml vatten.

Ställ in temperaturen till 110 °C.

REGENERERING AV MAT/UPPVÄRMNING

(min.)

Bröd/Bullar 10 - 20

Bröd 15 - 25

Focaccia 15 - 25

REGENERERING AV MAT/UPPVÄRMNING

(min.)

Kött 15 - 25

Pasta 15 - 25

Pizza 15 - 25

Ris 15 - 25

Grönsaker 15 - 25

Använd 200 ml vatten.

Använd en ugnform av glas.

STEKNING

(°C) (min.)

Rostbiff 200 50 - 60

Kyckling 210 60 - 80

Fläskstek 180 65 - 80

10.3 Gräddning

För första gräddningen, använd den lägre temperaturen.

Du kan förlänga gräddningstiden med 10–15 minuter om du bakar på mer än en nivå.

Bakverk vid olika nivåer blir inte alltid lika bruna. Du behöver inte ändra

ugnstemperaturen om de blir olika bruna. Detta jämnar ut sig under bakningen.

Plåtarna i ugnen kan vrida sig under bakning. När plåtarna kallnar igen återtar de sin normala form.

10.4 Tips för bakning

Bakresultat Möjlig orsak Lösning

Kakans botten är inte tillräck-ligt gräddad.	Ugnsnivån är fel. Ställ kakan på en lägre ugnsnivå.
Kakan faller ihop och blir degig eller får vattenränder.	Ugnstemperaturen är för hög. Ställ in något lägre ugnstemperatur nästa gång.
	Ugnstemperaturen är för hög och gräddningstiden är för kort.	Ställ in längre gräddningstid och lägre ugnstemperatur nästa gång.
Kakan är för torr. Ugnstemperaturen är för låg. Ställ in högre ugnstemperatur nästa gång.
			För lång gräddningstid.	Ställ in kortare gräddningstid nästa gång.

Bakresultat Möjlig orsak Lösning

Kakan blir ojämn. Ugnstemperaturen är för hög och gräddningstiden är för kort.	Ställ in längre gräddningstid och lägre ugnstemperatur nästa gång.
	Kaksmeten har inte fördelats jämnt. Fördela smeten jämnare på bakplåten nästa gång.
Kakan blir inte klar på tiden som anges i receptet.	Ugnstemperaturen är för låg. Ställ in något högre ugnstemperatur nästa gång.

10.5 Baka på en hyllnivå

BAKA I FORMAR (°C) (min.)
Tårtbotten, för-värm den tomma ugnen	Varmluft 170 - 180 10 - 25 2
Tårtbotten av sockerkakssmet	Varmluft 150 - 170 20 - 25 2
Sockerkaka / Brio-che	Varmluft 150 - 160 50 - 70 1
Madeirakaka / Fruktkaka	Varmluft 140 - 160 70 - 90 1
Cheesecake Över-/undervärme 170 - 190 60 - 90 1

Använd den tredje hyllpositionen.

Använd funktionen: Varmluft.

Använd en bakplåt.

KAKOR/BAKVERK/BRÖD

(°C) (min.)

Förvärm den tomma ugnen.

Använd funktionen: Över-/undervärme.

Använd en bakplåt.

KAKOR/

Rågbröd: först: 230 20 1

sedan: 160 - 180 30 - 60

Mandelsockerkaka / Små- 190 - 210 20 - 30 3 kakor

Petits-choux med fyllning / 190 - 210 20 - 35 3 Bakelser

Vetefläta / Runt bröd 170 - 190 30 - 40 3

Fruktpaj (på jästdeg/sock- 170 35 - 55 3 erkakssmet), använd en långpanna

Jästkaka med läcker fyllning (t.ex. kvarg, grädde, kräm) 160 - 180 40 - 80 3

Christstollen 160 - 180 50 - 70 2

Använd den tredje hyllpositionen.

SLÄTA BULLAR

(°C) (min.)

Mördegskex Varmluft 150 - 160 10 - 20

Frallor, förvärm den tomma Varmluft 160 10 - 25 ugnen

Småkakor av sockerkakssmet Varmluft 150 - 160 15 - 20

Smördegskakor, förvärm den varmluft 170 - 180 20 - 30 tomma ugnen

Småkakor av jästdeg Varmluft 150 - 160 20 - 40

Mandelbiskvier Varmluft 100 - 120 30 - 50

Bakverk med äggvita / Ma-ränger Varmluft 80 - 100 120 - 150

Frallor, förvärm den tomma Över-/undervärme 190 - 210 10 - 25 ugnen

10.6 Puddingar och gratänger

Använd den första hyllpositionen.

		(°C) (min.)
Baguette garnerad med smält ost	Varmluft 160 - 170 15 - 30
Grönsaksgratäng, förvärm den tomma ugnen	Varmluftsgrillning 160 - 170 15 - 30
Lasagne Över-/undervärme 180 - 200 25 - 40
Fiskpudding Över-/undervärme 180 - 200 30 - 60
Fyllda grönsaker Varmluft 160 - 170 30 - 60
Söta bakverk Över-/undervärme 180 - 200 40 - 60
Makaronpudding Över-/undervärme 180 - 200 45 - 60

10.7 Baka på flera nivåer

Använd funktionen: Varmluft.

Använd bakplåtarna.

KAKOR/

BAKVERK (°C) (min.)

2 positioner

Petits-choux med fyllning / 160 - 180 25 - 45 1 / 4

Bakelser, förvärm den

tomma ugnen

Torr strösselkaka 150 - 160 30 - 45 1 / 4

KA-

KOR/SMÅKA- KOR/BAKVERK/ BULLAR

(°C) (min.)

2 positioner 3 positioner

Frallor	180 20 - 30 1 / 4	-
Mördegskex	150 - 160	20 - 40	1 / 4	1 / 3 / 5
Småkakor av socker-kakssmet	160 - 170	25 - 40 1 / 4	-
Smördegskakor, för-värm den tomma ugnen	170 - 180	30 - 50 1 / 4	-
Småkakor av jästdeg	160 - 170	30 - 60	1 / 4	-
Mandelbiskvier	100 - 120	40 - 80	1 / 4	-
Maränger / Maränger	80 - 100	130 - 170	1 / 4	-

10.8 Tips gällande ugnsstekning

Använd värmebeständiga ugnformar.

Stek magert kött övertäckt (t.ex. aluminiumfolie).

Stek stora bitar av kött direkt på plåten.

Häll lite vatten på plåten för att förhindra att droppande fett bränner fast.

Vänd steken efter 1/2 - 2/3 av stektiden.

Stek kött och fisk i stora bitar (1 kg eller mer).

Om nedersta nivån föreslås, lägger du maten direkt på bakplåten

Ös köttet med sin egen köttsaft flera gånger under stekning.

10.9 Stekning

Använd den första hyllpositionen.

NÖTKÖTT

(°C) (min.)

Grytstek 1 - 1,5 kg Över-/undervärme 230 120 - 150

Rostbiff eller filé, blodig, per cm tjocklek Varmluftsgrillning 190 - 200 5 - 6 förvärm den tomma ugnen

Rostbiff eller filé, medium, förvärm den tomma ugnen per cm tjocklek Varmluftsgrillning 180 - 190 6 - 8

Rostbiff eller filé, väls- per cm tjocklek Varmluftsgrillning 170 - 180 8 - 10 tekt, förvärm den tomma ugnen

FLÄSK

Använd funktionen: Varmluftsgrillning.

(kg)

(°C) (min.)

Bog / Hals / Skinkstek 1 - 1.5 160 - 180 90 - 120

Kotletter / Revbensspjäll 1 - 1.5 170 - 180 60 - 90

Köttfärslimpa 0.75 - 1 160 - 170 50 - 60

Fläsklägg, förkokt 0.75 - 1 150 - 170 90 - 120

KALV

Använd funktionen: Varmluftsgrillning.

(kg)

(°C) (min.)

Ugnsstekt kalvkött 1 160 - 180 90 - 120

Kalvlägg 1.5 - 2 160 - 180 120 - 150

LAMM

Använd funktionen: Varmluftsgrillning.

(kg)

(°C) (min.)

Lammlägg / Lammstek 1 - 1.5 150 - 170 100 - 120

Lamm, sadel 1 - 1.5 160 - 180 40 - 60

VILT

Använd funktionen: Över-/undervärme.

(kg)

(°C) (min.)

Sadel / Harlägg, förvärm den tomma ugnen upp till 1 230 30 - 40

Rådjur, sadel 1.5 - 2

210 - 220

35 - 40

Rådjursbog

1.5 - 2

180 - 200

60 - 90

FÅGEL

Använd funktionen: Varmluftsgrillning.

(kg)

(°C) (min.)

Bitar av fågel 0,2 - 0,25 var 200 - 220 30 - 50

Halv kyckling 0,4 - 0,5 var 190 - 210 35 - 50

Kycklingbitar 1 - 1.5 190 - 210 50 - 70

Anka 1.5 - 2 180 - 200 80 - 100

Gås 3.5 - 5 160 - 180 120 - 180

Kalkon 2.5 - 3.5 160 - 180 120 - 150

Kalkon 4 - 6 140 - 160 150 - 240

FISK (ÅNGKOKT)

Använd funktionen: Över-/undervärme.

(kg)

(°C) (min.)

Hel fisk 1 - 1.5 210 - 220 40 - 60

10.10 Knaprig tillagning med inställningen: Pizza/Paj

PIZZA

Använd den första hyllpositionen.

(°C) (min.)

Pajer 180 - 200 40 - 55

Spenatpaj 160 - 180 45 - 60

PIZZA

Använd den första hyllpositionen.

(°C) (min.)

Quiche lorraine / Schweizisk ba- 170 - 190 45 - 55 kelse

Cheesecake 140 - 160 60 - 90

Grönsakspaj 160 - 180 50 - 60

PIZZA

Förvärm den tomma ugnen före tillag-

Använd den andra hyllpositionen.

(°C) (min.)

Pizza med tunn botten, använd en långpanna

200 - 230 15 - 20

Tjockbottnad pizza

180 - 200 20 - 30

Osyrat Bröd 230 - 250 10 - 20

Smördegspaj 160 - 180 45 - 55

PIZZA

Förvärm den tomma ugnen före tillag-

Använd den andra hyllpositionen.

(°C) (min.)

Flammkuchen 230 - 250 12 - 20

Piroger 180 - 200 15 - 25

10.11 Grill

Förvärm den tomma ugnen före tillagning.

Grilla endast tunna bitar av kött eller fisk.

Placera en form på första hyllpositionen för att samla upp fett.

GRILL

Använd funktionen: Grill

(°C) (min.)

1:a sidan

(min.) 2:a sidan

Rostbiff 210 - 230 30 - 40 30 - 40 2

Använd funktionen: Varmluft.

(°C) (min.)

Fryst pizza 200 - 220 15 - 25 2

Fryst panpizza 190 - 210 20 - 25 2

Kyld pizza 210 - 230 13 - 25 2

Fryst portionspizza 180 - 200 15 - 30 2

Pommes frites, tunna 200 - 220 20 - 30 3

Pommes frites, tjocka 200 - 220 25 - 35 3

Klyftor / Kroketter 220 - 230 20 - 35 3

Rösti 210 - 230 20 - 30 3

Lasagne / Cannelloni, färsk 170 - 190 35 - 45 2

Lasagne / Cannelloni, fryst 160 - 180 40 - 60 2

Ugnsbakad ost 170 - 190 20 - 30 3

Kycklingvingar 190 - 210 20 - 30 2

10.13 Upptining

Ta bort förpackningen från maten och lägg den sedan på en tallrik.

Täck inte över maten eftersom det kan förlänga avfrostningstiden.

Använd den första hyllpositionen.

Om du lagar större portioner ska en tom tallrik placeras upp och ner på botten av ugnen. Lägg maten i en djup form och ställ den ovanpå tillriken inne i ugnen. Ta bort hyllstöden om det behövs.

(kg)

(min.) Upptiningstid

(min.) Mer avfrostnings- tid

Kyckling	1	100 - 140	20 - 30	Vänd efter halva tiden.
Kött	1	100 - 140	20 - 30	Vänd efter halva tiden.
Öring	0.15	25 - 35	10 - 15	-
Jordgubbar	0.3	30 - 40	10 - 20	-

(kg)

(min.) Upptiningstid

(min.) Mer avfrostnings- tid

Smör 0.25 30 - 40 10 - 15 -

Grädde 2 x 0,2 80 - 100 10 - 15 Vispa grädden medan

den fortfarande är något fryst.

Gateau 1.4 60 60 -

10.14 Konservering

Använd funktionen Undervärme.

Använd enbart konserveringsburkar av samma mått som finns att köpa.

Använd inte glas med skruvlock och bajonettförslutning eller metallburkar.

Använd den första hyllpositionen.

Sätt inte mer än sex enliters burkar på plåten.

Fyll upp burkarna med lika mycket i varje och förslut med ett klämlock.

Burkarna får inte röra vid varandra.

Häll ca. 1/2 liter vatten i bakplåten så att det blir tillräckligt fuktigt i ugnen.

När vätskan i burkarna börjar sjuda (efter ca 35 - 60 minuter med enlitersburkarna) stänger du av ugnen eller sänker temperaturen till 100 °C (se tabellen).

Ställ in temperaturen till 160 - 170 °C.

MJUK FRUKT

(min.) Tillagningstid tills det börjar sjuda

Jordgubbar / Blåbär / Hal- 35 - 45 lon / Mogna krusbär

STEN-T (min.)

Tillagnings- tid tills det börjar sjuda

(min.) Fortsätt tilla- ga på 100 °C

Persikor / Kvitten / Plommon

35 - 45 10 - 15

GRÖNSAKER (min.)

Tillagnings- tid tills det börjar sjuda

(min.) Fortsätt tilla- ga på 100 °C

Morötter 50 - 60 5 - 10

Gurka 50 - 60 -

Blandade inlagda 50 - 60 5 - 10 grönsaker

Kålrabbi / Ärtor / 50 - 60 15 - 20 Sparris

10.15 Torkning - Varmluft

Täck plåten med smörpapper eller bakplåtspapper.

För bästa resultat, stäng av ugnen efter halva torktiden, öppna luckan och låt den svalna och torka över natten.

För en plåt, använd den tredje hyllpositionen.

För två plåtar, använd den första och den fjärde hyllpositionen.

GRÖNSA- ) (tim)

Bönor 60–70 6–8

Paprika 60–70 5–6

Ställ in temperaturen på 60–70 °C.

FRUKT

(tim)

Plommon 8–10

Aprikoser 8–10

Äppelskivor 6–8

Päron 6–9

10.16 Matlagningstermometer

NÖTKÖTT Matens innertemperatur (°C)

Rare Medium Välstekt

Rostbiff 45 60 70

Ryggbiff 45 60 70

NÖTKÖTT Matens innertemperatur (°C)

Mindre Medium Mer

Köttfärslimpa 80 83 86

FLÄSKKÖTT

Matens innertemperatur (°C)

Skinka / Stek 80

Sadelkotlett / Rökt fläskkarré / Pocherad fläskkarré

Medium Mer

84 88

78 82

KALVKÖTT

Matens innertemperatur (°C)

Lammstek / Lammlägg 65 70 75

VILTKÖTT Matens innertemperatur (°C)

Mindre Medium Mer

Harsadel / Rådjur, sadel 65 70 75

Harlägg / Helstekt hare / Rådjurslägg 70 75 80

FÅGEL Matens innertemperatur (°C)

Mindre Medium

Mer

FISK (LAX, TRUT, GÖS)

Matens innertemperatur (°C)

GRYTOR - FÖRVÄLLDA SAKER

Matens innertemperatur (°C)

Squashgryta / Gratinerad broccoli / Fänkåls-gryta

Mindre Medium

Mer

85

88

91

GRYTOR

Matens innertemperatur (°C)

Mindre

Medium

Mer

Cannelloni / Lasagne / Makaronpudding

85

88

91

GRYTOR - SÖTA Matens innertemperatu

Mindre Medium Mer

Brödgryta med eller utan frukt / Risgrynsgryta med eller utan frukt / Söt nudelgryta

80 85 90

10.17 Baka med ånga - rekommenderade tillbehör

Använd mörka och icke reflekterande burkar och formar. De absorberar värme bättre än ljusa färger och reflektiva formar.

För bästa resultat ska du följa förslagen som listas i tabellen nedan.

(°C) (min.)

Grissini, 0,5 kg totalt 190 - 200 50 - 60 3

Kammusslor i skal 180 - 200 30 - 40 4

Hel fisk i salt, 0,3 - 0,5 kg 190 - 200 45 - 50 4

Hel fisk i bakplåtspapper, 0,3 - 0,5 kg 190 - 200 50 - 60 3

Amaretti (20; 0,5 kg totalt) 170 - 180 40 - 50 3

Smulpaj med äpple 190 - 200 50 - 60 4

Chokladmuffins (20; 0,5 kg totalt) 160 - 170 35 - 45 3

10.19 Information för testinstitut

Tester enligt: EN 60350, IEC 60350.

Bakning på en nivå – bakning i formar

		°C min
Sockerkaka utan fett Varmluft 160 45 - 60 2
Sockerkaka utan fett Över-/undervärme 160 45 - 60 2
Äppelpaj, 2 st 20 cm formar Varmluft 160 55 - 65 2
Äppelpaj, 2 st 20 cm formar Över-/undervärme 180 55 - 65 1
Mördegskakor Varmluft 140 25 - 35 2
Mördegskakor Över-/undervärme 140 25 - 35 2

Bakning på en nivå – kakor Använd den tredje hyllpositionen.

		°C min
Småkakor, 20 st/plåt, förvärm den tomma ugnen	Varmluft 150 20 - 30
Småkakor, 20 st/plåt, förvärm den tomma ugnen	Över-/undervärme 170 20 - 30

Bakning på flera nivåer – kakor

		°C min
Mördegskakor Varmluft 140 25 - 45 2 / 4
Småkakor, 20 st/plåt, förvärm den tomma ugnen	Varmluft 150 25 - 35 1 / 4
Sockerkaka utan fett Varmluft 160 45 - 55 2 / 4
Äppelpaj, 1 burk per galler (∅ 20 cm)	Varmluft 160 55 - 65 2 / 4

GRILL Förvärm den tomma ugnen i 5 minuter. Grillning med maximal temperaturinställning.

		min
Rostat bröd	Grill	1 - 2	5
Nötstek, vänd efter halva tiden	Grill	24 - 30	4

11. UNDERHÅLL OCH RENGÖRING

WARNING!

Se Säkerhetsavsnitten.

11.1 Rengöring

Rengöringsme- del

Rengör ugnens framsida med en mikrofiberduk med varmt vatten och ett milt rengöringsmedel.

Använd en rengöringslösning för att rengöra metalldelar.

Rengör fläckar med ett milt diskmedel.

För användning varje dag

Rengör ugnsutrymmet efter varje användningstillfälle. Fettansamling eller andra matrester kan leda till brand.

Låt inte maten stå i ugnen längre än 20 minuter. Torka ugnsutrymmet med enbart en mikrofiberduk efter varje användning.

Tillbehör

Rengör alla tillbehör efter varje användningstillfälle och låt dem torka. Använd enbart en mikrofiberduk med varmt vatten och ett milt rengöringsmedel. Diska inte tillbehören i diskmaskin.

Använd inte rengöringsmedel med slipeffekt eller vassa föremål när du rengör SuperClean-tillbehören.

11.2 Hur man rengör: Fördjupning i ugnsutrymmet

Rengör nedsänkningen i ugsutrymmet från kalkavlagringar efter tillagning med ånga.

Steg 1 Steg 2 Steg 3

Häll 250 ml vitvinsvinäger i ugnsutrymmets nedsänkning. Använd högst 6 % vinäger utan tillsatser.

Låt vinägern lösa upp kalkavlagringarna i omgivningstemperatur under 30 minuter.

Rengör nedsänkningen med varmt vatten och en mjuk trasa.

För funktionen: Varmluft PLUS rengör ugnen efter 5–10 användningar.

11.3 Hur man tar bort: Ugnsstegar

Ta bort ugnsstegarna vid rengöring av ugnen.

11.4 Så här använder du: Vattenrengöring

Med denna rengöringsprocedur används fukt för att lossa fett och matpartiklar från ugnen.

Steg 1 Häll vatten i ugnutrymmets hålighet: 200 ml.

Steg 2

Ställ in funktionen:

Tryck på:

Steg 3 Ställ in temperaturen på 90 °C.

Steg 4 Låt ugnen stå på i 30 minuter.

Steg 5 Stäng av ugnen.

Steg 6 Vänta tills ugnen är kall. Torka ugsutrymmet med en mjuk trasa.

11.5 Hur man tar bort: Grill

WARNING!

Det finns risk för att du bränner dig.

Steg 1 Stäng av ugnen och vänta med att rengöra den tills den har svalnat. Ta ut ugnsstegarna.

Steg 2 Ta tag i grillens hörn. Dra den framåt mot fjädertrycket och ut ur de två hållarna. Grillen fälls ner.

Steg 3 Rengör ugnens tak med varmt vatten, en mjuk trasa och ett milt rengöringsmedel. Låt det torka.

Steg 4 Sätt tillbaka grillen i omvänd ordning.

Steg 5 Sätt i ugnsstegarna.

11.6 Hur man tar bort och installerar: Luckan

Man kan ta loss och rengöra luckan och de inre glasrutorna. Antalet glaspaneler skiljer sig åt för olika modeller.

WARNING!

Luckan är tung.

FÖRSIKTIGHET!

Hantera glaset varsamt, särskilt runt den främre panelens kanter. Glaset kan gå sönder.

Steg 1 Öppna luckan helt.

Steg 2 Lyft och tryck in klämspärrarna (A) på de två gångjärnen till luckan.

Stäng ugnsluckan till den första öppna positionen (ungefär 70° vinkel). Håll i luckan på båda sidorna och dra den ut från ugnen i en uppåtgående vinkel. Lägg ner luckan med utsidan neråt på en mjuk handduk på ett stabilt underlag.

Steg 4 Ta tag i lucklisten (B) på båda sidorna av luckans övre kant och tryck inåt för att frigöra klämlåset.

Steg 5 Dra lucklisten framåt för att ta bort den.

Steg 6 Håll glasen i överkanten ett i taget och dra dem uppåt och ut ur ske-nan.

Steg 7 Rengör glaset med vatten och tvål.Torka luckglaset noga. Diska inte glasskivorna i diskmaskin.

Steg 8 Efter rengöring, utför stegen ovan i omvänd ordning.

2 B 1

Steg 9 Sätt i det mindre ugnsglaset först, därefter det större och sist luckan. Se till att glasen är korrekt och ordentligt införda, annars kan luckans yta bli överhettad.

11.7 Byte av: Lampa

WARNING!

Risk för elektrisk stöt! Lampan kan vara het.

Innan du byter lampan:
Steg 1 Steg 2 Steg 3
Stäng av ugnen. Vänta tills ugnen är kall.	Koppla bort ugnen från eluttaget. Lägg en trasa i botten av ugsutrymmet.

Övre lampa

Steg 1 Ta bort glasskyddet genom att vrida på det.

Steg 2 Rengör glasskyddet.

Steg 3 Byt ut lampan mot en passande som tål upp till 300 °C.

Steg 4 Sätt tillbaka glasskyddet.

12. FELSÖKNING

WARNING!

Se Säkerhetsavsnitten.

12.1 Vad gör jag om ...

Om något saknas i denna tabell, kontakta ett auktoriserat servicecenter.

Problem Kontrollera att...

Ugnen värms inte upp. Säkringen har gått.

Funktionen Matlagnings-termometer fungerar inte.

Kontakten till Matlagningstermometer är ordentligt isatt i uttaget.

Problem Kontrollera att...

Displayen visar "12:00". Ett strömavbrott har in-träffat. Ställ in klockan.
Vattnet rinner ut ur bot-tenfördjupningen.	Det är för mycket vatten i bottenfördjupningen.
Icke tillfredsställande till-agningsresultat med funk-tionen: Varmluft PLUS .	Vatten har fyllts ppå i bot-tenskålen.
Belysningen fungerar inte.	Glödlampan är trasig.

12.2 Servicedata

Kontakta din återförsäljare eller en auktoriserad serviceverkstad om du inte kan avhjälpa felet.

Nödvändig information som servicecentret behöver finns på graderingsskylten. Typskylten sitter på ugnsutrymmets främre ram. Avlägsna inte typskylten från ugnutrymmet.

Vi rekommenderar att du antecknar uppgifterna här:

Modell (MOD.)

......

Produktnummer (PNC)

......

Serienummer (S.N.)

......

13. ENERGIEFFEKTIVITET

13.1 Produktinformation och produktinformationsblad enligt EU:s ekodesign- och energimärkningsförordningar

Leverantörens namn Electrolux
Modellidentifiering	CKB520V 944184979CKB520X 944184962
Energieffektivitetsindex 81.2
Energieffektivitetsklass A+
Energiförbrukning med standardbelastning, konventionellt läge 0.99kWh/cykel
Energiförbrukning med standardbelastning, varmluftsläge 0.69kWh/cykel
Antal kaviteter 1
Värmekälla Elektricitet
Volym 71l

Typ av ugn Inbyggd ugn

Massa

CKB520V 34.5kg

CKB520X 34.5kg

IEC/EN 60350-1 - Elektriska hushållsapparater för matlagning - Del 1: Sortiment, ugnar, ångugnar och grillar - metoder för att mäta prestanda.

13.2 Energibesparing

Denna produkt har funktioner som låter dig spara energi under vanlig matlagning.

Kontrollera att ugnsluckan är ordentligt stängd när ugnen är påslagen. Öppna inte ugnsluckan för ofta under tillagningen. Håll luckans tätningslist är ren och kontrollera att den sitter rätt och ordentligt fast.

Använd kokkärl i metall för högre energieffektivitet.

Om möjligt, undvik att förvärma ugnen före tillagning.

Gör så korta uppehåll som möjligt vid tillagning av flera rätter för samma tillfälle.

Tillagning med varmluft

Om möjligt, använd varmluftsfunktionen för att spara energi.

Restvärme

Om tillagningen tar längre tid än 30 minuter, sänk ugnstemperaturen med minst 3–10 minuter innan tillagningen avslutas.

Tillagningen fortsätter med ugnens restvärme.

Använd restvärmen för att värma annan mat.

Varmhållning

Välj lägsta möjliga temperaturinställning för att använda restvärme och hålla maten varm.

Baka med ånga

Denna funktion används för att spara energi under tillagningen.

14. MILJÖSKYDD

Återvinn material med symbolen ⚡.Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng

inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

......

[EMPTY]

[EMPTY]

[EMPTY]

[Non-Text]

......

......

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

......

......

[EMPTY]
