Produkttyp	Elektrisk varmvattenberedare
Märke	Nibe
Modell	Eminent 35 CU
Kapacitet	35 liter
Märkspänning	230 VAC + PE (1-fas) eller 2 x 400 VAC + PE (3-fas)
Märkeffekt	1 kW eller 3 kW (valbar)
Maximalt arbetstryck	0,9 MPa (9 bar)
Kapslingsklass	IP24
Uppvärmningstid till 45°C (1 kW / 3 kW)	1,4 timmar / 0,5 timmar
Uppvärmningstid till 80°C (1 kW / 3 kW)	2,9 timmar / 1,0 timmar
Nettovikt	21 kg
Energiklass för vattenuppvärmning	C
Korrosionsskydd	Koppartank
Offeranod	Magnesium, längd 165 mm
Termostatens inställningsområde	Upp till 80°C (rekommenderad 60°C)
Blandningsventilens inställningsområde	Cirka 50 – 65°C
Säkerhetsfunktioner	Temperaturbegränsare, säkerhetsventil, avstängningsventil
Installation	Vertikal eller horisontell montering; kräver 200 mm fritt utrymme för service
Elektrisk anslutning	Kontakt med jord (1-fas) eller fast installation med frånskiljare (3-fas)
Ingående tillbehör	Strömkabel, blandningsventil, säkerhets-/avtappningsventil, avstängningsventil, väggfäste

Vanliga frågor - Eminent 35 CU Nibe

Vilken är den rekommenderade termostatinställningen för Nibe Eminent 35 CU?

Den rekommenderade termostatinställningen är 60°C för optimala driftsförhållanden. Maximal temperatur är cirka 80°C.

Hur fyller jag varmvattenberedaren före första användning?

Se till att avluftningsskruven är åtdragen, stäng säkerhets-/avtappningsventilen, öppna avstängningsventilen (vrid vredet moturs), öppna sedan en varmvattenkran tills endast vatten kommer ut. Varmvattenberedaren är då fylld och kan slås på.

Hur ofta ska jag kontrollera säkerhetsventilen?

Säkerhetsventilen bör inspekteras regelbundet, ungefär fyra gånger per år, för att förhindra blockering. Vrid vredet moturs; vatten ska rinna genom överströmsröret. Om inte, byt ut ventilen.

Hur byter jag offeranoden?

Stäng först av strömmen och stäng avstängningsventilen. Öppna en varmvattenkran under den högsta punkten. Ta bort plastkåpan och isoleringspluggen. Skruva loss anoden med en 27 mm eller 24 mm hylsa. Byt ut om diametern är mindre än 10 mm i det mest förbrukade området.

Vad ska jag göra om det inte kommer något varmvatten?

Kontrollera säkringarna, termostaten och blandningsventilens inställningar. Vänta några timmar utan att tappa vatten. Om det fortfarande inte kommer varmvatten, kontakta en installationsingenjör. Kontrollera även om temperaturbegränsaren har löst ut.

Hur återställer jag temperaturbegränsaren?

Låt varmvattenberedaren svalna i minst en timme. Ta bort plastkåpan, tryck sedan lätt på knappen på temperaturbegränsaren (max 15 N, cirka 1,5 kg).

Kan varmvattenberedaren installeras horisontellt?

Ja, varmvattenberedaren kan monteras horisontellt med baksidan nedåt. Se till att det finns tillräckligt med utrymme för service (200 mm fritt utrymme). För horisontell installation kan tömning krävas före byte av anod.

Vad är strömförbrukningen och elektriska krav?

Varmvattenberedaren kan drivas med 1 kW eller 3 kW. För 1 kW, använd ett 230 V jordat uttag med en 6 A säkring. För 3 kW krävs fast installation på 400 V (2-fas) med en 10 A säkring och en frånskiljare.

Hur tömmer jag varmvattenberedaren?

Stäng av strömmen, stäng avstängningsventilen (vrid medurs), ställ blandningsventilen helt moturs, öppna säkerhetsventilen ett kvarts varv, ta bort avluftningsskruven och öppna den lägsta varmvattenkranen. Vattnet kommer att rinna ut genom överströmsröret.

Vad gäller för garanti och servicekontakt?

För service, kontakta installatören eller NIBE. Ange alltid serienumret (14 siffror) och installationsdatum. Använd endast elektrisk utrustning som levereras av NIBE AB i Markaryd.

BRUKSANVISNING Eminent 35 CU Nibe

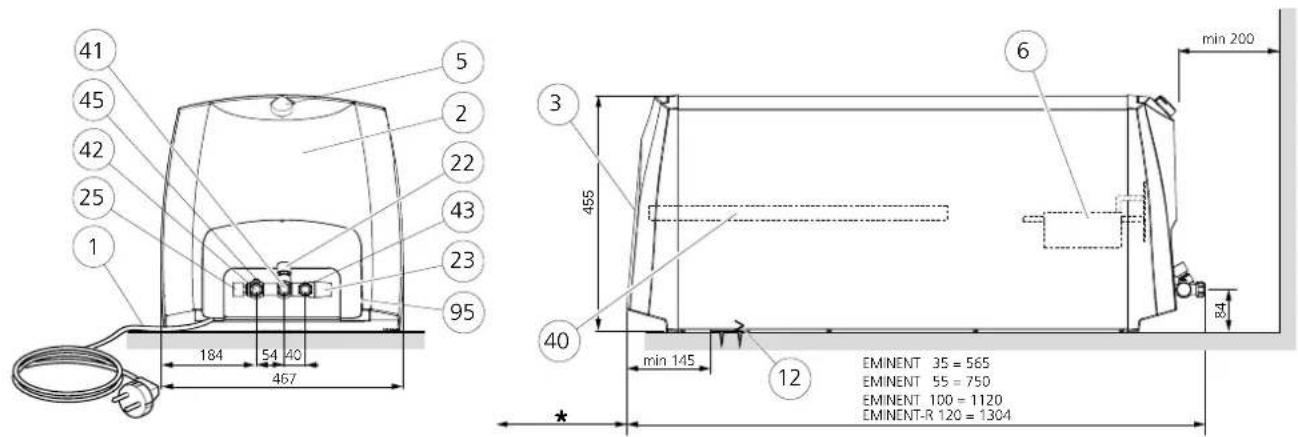

Mått och komponentplacering

* Erforderligt utrymme (EMINENT-E) för byte/kontroll av skyddsanod.
35 liter: 180 mm
55 liter: 250 mm
100 liter: 390 mm
Vid vertikalt hängande montage kan kedjeanod användas, vilket endast kräver 180 mm ovanför varmvattenberedaren.

Serienummer (95), ska alltid uppges vid korrespondens med NIBE.

072

Komponentlista

1 Anslutningskabel med jordad stickpropp, längd 850 mm

2 Plastlock, elkopplingsrum

5Termostat/temperaturbegränsare

6Elpatron

12Upphängningskonsol

13Låsvinkel

22Avstängnings-/backventil

23 Säkerhets-/avtappningsventil

25 Blandningsventil

40 Skyddsanod (EMINENT-E)

41 Kallvattenanslutning, kläm ringskoppling ∅15 mm

42Varmvattenanslutning,klämringskoppling∅15mm

43Anslutningsäkerhets-/avtappningsventil,klämrings-koppling ∅15 mm

45 Luftskruv (för lufttillförsel vid tömning)

95Serienummerskylt

Apparaten får användas av barn över 8 år och av personer med fysisk, sensorisk eller mental funktionsnedsättning samt av personer som saknar erfarrenhet eller kunskap under förutsättning att de får handledning eller instruktioner om hur man använder apparaten på ett säkert sätt och informeras så att de förstår eventuella risker. Barn får inte leka med apparaten. Låt inte barn rengöra eller underhålla apparaten utan handledning. Med förbehåll för konstruktionsändringar. ©NIBE 2015.

Installation

Montering

Varmvattenberedaren rekommenderas att installeras i ett rum med befintlig golvbrunn. Varmvattenberedaren kan monteras vertikalt hängande på plan vägg (med anslutningarna nedåt) eller liggande horisontellt (med bak-sidan nedåt).

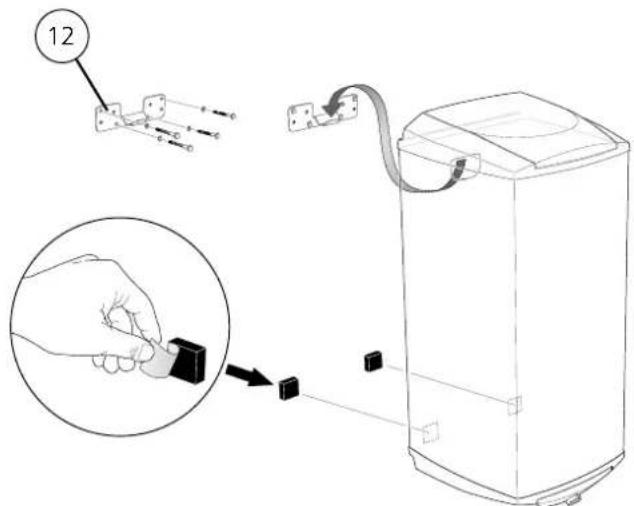

Vid hängande montage används den medlevererade upphängningskonsolen (12), vilken först fästs upp (∅8 – 10 mm skruv), se bild nedan. Där ef ter hängs varmvattenberedaren på konsolen. Varmvattenberedaren är nu till viss del skjutbar i sidled, vilket underlättar rörinstallation.

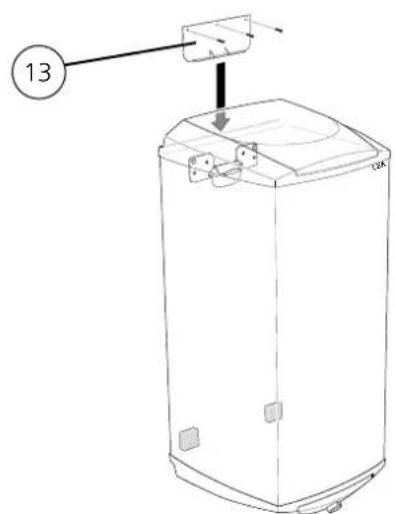

För ytterligare fixering, monteras bifogad låsvinkel (13) på vägg mot varmvattenberedaren toppgavel som tippskydd, se bild nedan.

Framför/under varmvattenberedaren krävs ett fritt utrymme på 200 mm för ev service.

* För EMINENT-E erfordras ett fritt utrymme bakom/ovanför varmvattenberedaren, för inspektion av skyddsanoden (40). Se avsnitt "Tillsyn och skötsel-Skyddsanod".

Rörinstallation

Varmvattenberedaren är försedd med klämringskopp-lingar för koppar- eller plaströr. Om plaströr eller glödgat kopparrör används skall invändig stödhylsa monteras.

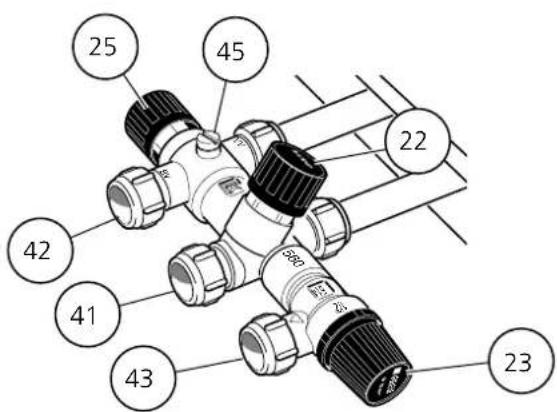

All erforderlig ventilutrustning: avstängnings-/backventil,säkerhets-/avtappningsventilochblandningsventil är monterad vid leverans.

Från säkerhetsventilen skall ett spillrör dras till lämpligt av lopp. Spillrörets dimension skall vara samma som säkerhetsventilens (∅15 mm), röret skall dras så att någon vat tensäck ej kan uppstå, samt vara frostfritt anordnat och väl stagat.

Vid oklarhet kontakta rörinstallatör alternativt se gällande normer.

Om varmvattenberedaren installeras utan blandningsventil måste termostatens inställning vara sådan att tappvattentemperaturen ej överskrider 65 °C. Om högre temperatur önskas skall gällande föreskrifter för ändamålet följas.

Påfyllning

Varmvattenberedaren måste vara vattenfylld innan strömmen kopplas på. Påfyllning sker enligt nedanstående:

1 Kontrollera att luftskruven (45) är åtdragen.
2 Kontrollera att säkerhets-/avtappningsventilen (23) är stängd.
3 Öppna avstängningsventilen genom att vrida ratt (22) moturs.
4 Avlufta varmvattenberedaren genom att öppna en varmvattenkran i rörsystemet. När enbart vatten kommer ur kranen kan den stängas.

Varmvattenberedaren är nu fylld och strömmen kan kopplas på.

Inställning av blandningsventil

Genom att vrida blandningsventilens ratt (25) moturs/medurs ökar/minskar tappvattentemperaturen. Inställnings området ligger mellan cirka 50 – 65 °C.

Elektrisk installation

OBS!

Elinstallation samt eventuell service skall göras under överinseende av behörig elinstallatör.

Varmvattenberedaren är försedd med anslutningskabel med jordad stickpropp för 1-fas installation (1 kW).

1-fas installation medför bäst livslängd för elpatronen.

Om anslutningskabeln är skadad måste byte utföras under överinseende av elbehörig person.

Anslutningskabelns lägsta punkt bör befinna sig lägre än eluttaget när du ansluter varmvattenberedaren till uttaget, för att undvika att eventuella vattendroppar på anslutningskabeln leds in i uttaget.

Önskas 3 kW ska varmvattenberedaren anslutas med fast installation (2x400V). Vid fast installation ska varmvattenberedaren föregås av en allpolig brytare (helst med signallampa) med minst 3 mm brytavständ. Befintlig anslutningskabel kan användas om man klipper bort stickproppen.

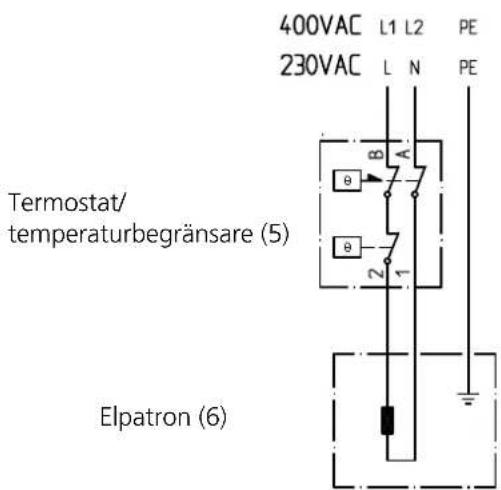

Elschema

Inställning av termostat

För bästa driftsförhållande rekommenderas en inställning på 60 °C (max cirka 80 °C).

Tillsyn och skötsel

Säkerhetsventil

Säkerhetsventilen (23) skall kontrolleras regelbundet, cirka 4 ggr per år, för att förhind ra igensättning. Kontrollen sker genom att vrida säkerhetsventilens ratt moturs, vatten skall då strömma genom spillröret. Skulle så ej ske är säkerhetsventilen defekt och måste bytas. Säkerhetsventilen släpper ibland ut lite vatten efter en varmvattentappning. Detta utsläpp orsakas av att det kalla vattnet som tas in i beredaren expanderar, med tryckökning som följd, varvid säkerhetsventilen öppnar.

Skyddsanod (endast EMINENT-E)

Varmvattenberedaren är försedd med en magnesiumanod (40) som utgör ett extra korrosionsskydd. Anoden förbrukas dels genom att den offrar sig för porer i emaljen, dels ge nom att den går i egenförbrukning beroende på vattnets kemiska sammansättning.

Kontrollera anoden inom ett år. Därefter regelbundet i förhållande till dess förbrukning. När anoden är ny har den en diameter på ca 21 mm. När dess diameter har minskat, på det mest förbrukade stället, till under 10 mm är anoden förbrukad och måste bytas ut.

Har ingen anodförbrukning skett efter något år, kan detta bero på dålig ledningsförmåga i vattnet och en vattenanalys rekommenderas.

OBS!

Anoden är en förbrukningsartikel.

Byte/kontroll av skyddsanod

Anoden kan bytas/kontrolleras, utan att varmvattenberedaren behöver tömmas, om det finns en varmvattenkran i rörsystemet belägen under varmvattenberedarens högsta punkt. Om sådan varmvattenkran saknas eller varmvattenberedaren monterats liggande måste varmvattenberedaren tömmas, se avsnitt "Tömning".

1 Bryt strömmen till varmvattenberedaren.
2 Stäng avstängnings-/backventilen genom att vrida ratt (22) medurs tills den bottnar.
3 Öppna ovan nämda varmvattenkran.
4 Avlägsna plastlocket (3) och isoleringspluggen, se bild.
5 Skyddsanoden (40) skruvas ur med hjälp av en 27 mm, alternativt 24 mm, hylsnyckel.

Vid utbyte av anod i trånga utrymmen, finns kedje anod att tillgå som endast kräver cirka 180 mm utrymme över varmvattenberedaren. Kedjeanod kan endast användas i vertikalt monterad varmvattenberedaren och skall kapas enligt tabell, se "Teknisk data".

Tömningen sker genom säkerhetsventilens spillrör och görs enligt följande:

1 Bryt strömmen till varmvattenberedaren.
2 Stäng avstängnings-/backventilen genom att vrida ratt (22) medurs tills den bottnar.
3 Vrid blandningsventilens ratt (25) moturs till maximalt läge.
4 Öppna säkerhetsventilen genom att vrida ratt (23) sakta moturs ett kvarts varv tills den blir kvar i upplyft läge.

OBS!

Vattenstänk vid spillröret kan förekomma.

5 Avlägsna luftskruven (45) samt öppna rörsystemets lägst placerade varmvattenkran.

OBS!

Vatten kan skvätta ut ur luftskruvens hål och vara varmt.

Det kan ta några minuter innan tömningen startar.

För att påskynda tömningen kan luft tillföras via luft-skruven (45).

Behåll ventilernas lägen efter ovanstående åtgärder till dess varmvattenberedaren åter skall användas.

En mindre mängd vatten kan finnas kvar i botten på varmvattenberedaren efter man genomfört de beskrivna tömningsstegen 1 – 5.

OBS!

Spillrör måste anslutas till pos (43).

Åtgärder vid driftstörning

OBS!

Elinstallation samt eventuell service ska göras under överinseende av behörig elinstallatör.

Om nätsladden skadas ska den bytas av tillverkaren, dennes auktoriserade service-representant eller annan likvärdigt kvalificerad person för undvikande av fara.

Kontrollera anläggningens elsäkringar samt termostatens och blandningsventilens inställningar.

Avvakta några timmar utan varmvattentappning och kontrollera därefter om temperaturnivån har höjts. Finns det fortfarande inget varmvatten, kontakta installatör.

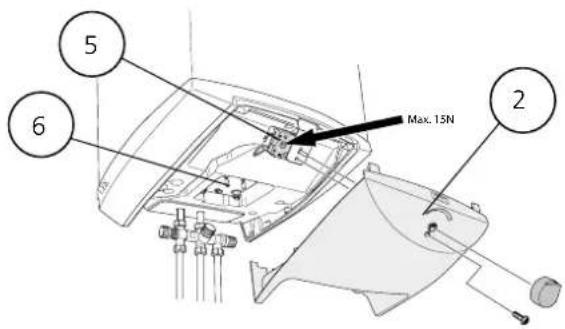

Återställning av temperaturbegränsare

Om temperaturbegränsaren (5) löst ut, måste beredaren svalna minst en timme innan den får återställas.

1. Avlägsna plastlocket (2).
2. Tryck in knappen på temperaturbegränsaren med ett lätt tryck, max 15 N (ca 1,5 kg).

Max 15 N (ca 1,5 kg)

Om elpatronen har bytts ska givarna för termostat och temperaturbegränsare återmonteras i den ordning som visas på bilden.

Service

Vid behov av service, kontakta installatören. Serienummer (95) (14 siffror) och installationsdatum skall alltid uppges. Endast av NIBE AB i Markaryd levererad elutrustning får användas.

Tekniska data

CE

IP 24

PED 97/23/EC

Volym (liter) 35 55 100 120
Max avsäkringstryck (MPa/ bar) 0,9/9
Spänning 230 VAC + PE / 2 x 400 VAC + PE
Skyddsklass IP 24
Effekt (kW) 1/3
Erforderlig säkring vid 1/3 kW (A) 6/10
Uppvärmningstid till 45 °C 1/3 kW*	(h)	1,4/0,5	2,3/0,8	4,1/1,4	4,9/1,6
Uppvärmningstid till 80 °C 1/3 kW*	(h)	2,9/1,0	4,5/1,5	8,1/2,7	10,1/3,5
Nettovikt E/CU/R	(kg)	19/21/17	25/28/22	36/40/31	-/-/34
Längd skyddsanod EMINENT-E	(mm)	165	280	435	-
Korrosionsskydd EMINENT-E		Emalj			-
Korrosionsskydd EMINENT-CU		Koppar -
Korrosionsskydd EMINENT-R		Rostfritt

* Vid inkommande kallvatten på 10 °C.

Energimärkning

Tillverkare		NIBE AB
Modell		EVH 16 - 35	EVH 16 - 55	EVH 16 - 100	EVH 16 - 120
Deklarerad tapprofil		S	M	L	-/-/L
Effektivitetsklass varmvattenberedning E/CU/R		C/C/B	C/C/C	C/C/C	-/-/C
Energieffektivitet varmvattenberedning, _wh E/CU/R	%	34,2/33,7/35,6	36,5/36,5/37,0	37,3/37,3/38,1	-/-/37,8
Ärlig energiförbrukning varmvattenberedning, AEC E/CU/R	kWh	539,6/547,8/518,6	1406,8/1407,7/1389,1	2748,3/2745,8/2688,9	-/-/2709,8
Termostatinställning	°C	60
Daglig elförbrukning, Q_elec E/CU/R	kWh	2,56/2,61/2,44	6,57/6,58/6,47	12,77/12,76/12,54	-/-/12,54
Mängd varmvatten (40 °C), V40 E/CU/R	l	47/46/43	78/77/71	140/141/135	-/-/167
Ljudeffektnivå L_WA	dB	15
Tillämpade standarder		EN 50440
