BRUKSANVISNING LC67QFM50 SIEMENS

SV Bruks- och installationsanvisningar 2

Innehållsförteckning

BRUKSANVISNING

1 Säkerhet.... 2
2 Förhindrande av sakskador 4
3 Miljöskydd och sparsamhet 4
4 Funktioner 4
5 Lär känna.... 5
6 Före första användningen 5
7 Användningsprincip 5
8 Rengöring och skötsel 5
9 Avhjälpning av fel 7
10 Avfallshantering.... 8
11 Kundtjänst 8
12 Tillbehör.... 8
13 MONTERINGSANVISNING...... 8
13.4 Säker montering.... 10

1 Säkerhet

Följ säkerhetsanvisningarna nedan.

1.1 Allmänna anvisningar

■ Läs igenom anvisningen noga.
■ Förvara bruksanvisningen och produktinformationen för senare användning eller till nästa ägare.
■ Anslut inte enheten om den har transportskador.

1.2 Användning för avsett ändamål

Använd bara enheten:

■ för att suga ut matlagningsångor.
■ i privata hushåll och i slutna utrymmen i hemmiljö.
■ upp till max. 2000°möh.

Använd inte apparaten:

■ med externtimer.

1.3 Begränsning av användarkretsen

Denna apparat kan användas av barn från 8 år och äldre och av personer med begrän-sad fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och/eller kunskap såvi-da detta sker under uppsikt eller om de un-

dervisats i hur man säkert använder apparaten och förstått de faror som kan uppstå i samband med felaktig användning.

Låt inte barn leka med enheten.

Rengöring och användarskötsel får inte utföras av barn om de inte är minst 15 år gamla och står under uppsikt.

Låt inte barn under 8 års ålder komma i närheten av apparaten och anslutningsledningen.

1.4 Säker användning

⚠️ WARNING! – Kvävningsrisk!

Barn kan dra förpackningsmaterial över huvudet eller trassla in sig i det och kvävas.

• Låt inte barn komma i närheten av förpackningsmaterial.
• Låt inte barn leka med förpackningsmaterialet.

Barn kan andas in eller svälja smådelar och kvävas av dem.

• Låt inte barn komma i närheten av smådelar.
  ▶ Låt inte barn leka med smådelar.

⚠️ WARNING! – Förgiftningsrisk!

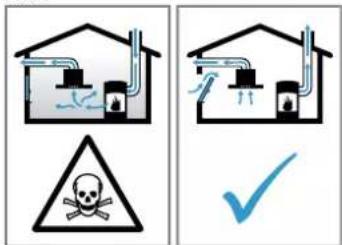

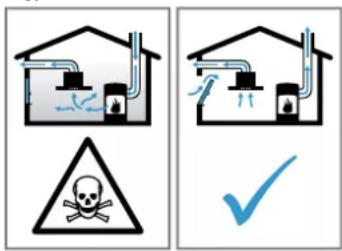

Rökgaser som går i retur kan ge förgiftning. Värmekällor som förbrukar rumsluft (t.ex. gas-, olje-, ved- eller koleldade värmare, flödesvär- mare, varmvattenberedare) tar förbrännings- luft från utrymmet där enheten är installerad och leder ut rökgaserna utomhus via kanaler (t.ex. skorsten). Om köksfläkten är på, så su- ger den rumsluft från kök och intilliggande rum. Räcker inte ventilationen till, så blir det undertryck. Det får giftgaser från skorsten ell- ler rökgång att gå i retur till boendeutrymme- na.

Se till så att det finns tillräcklig ventilation om du använder både enhet med evakuering och eldstad som drar rumsluft.
Säker användning kräver att undertrycket i rummet där värmekällan står underskrider 4 Pa (0,04 mbar). Det kan du uppnå genom att komplettera tilluftflödet till förbränningen via luftkanal/rökgång med fasta ventilationsöppningar t.ex. i dörrar, fönster

eller med hjälp av andra tekniska lösningar. Det är inte säkert att det räcker med en luftkanal/rökgång för att klara gränsvärdet.

Du kan alltid fråga din sotare, de kan bedöma husets ventilationssystem i sin helhet och föreslå lämpliga ventilationsåtgärder.
- Använder du bara enheten med cirkulationsluftdrift, så finns inga begränsningar.

⚠️ WARNING! – Brandrisk!

Fettavlagringar i filtren kan börja brinna.

• Använd aldrig enheten utan filter.
  ▶ Rengör metallfiltret regelbundet.
• Använd aldrig öppen eldslåga i närheten av enheten (t.ex. flambering).
  ▶ Installation av enheten i närheten av eldstäder för fasta bränslen (t.ex. ved eller kol) kräver att eldstäderna har sluten lucka som inte går att ta av. De får inte ge ifrån sig gnistor.

Heta oljor och fetter är lättantändliga.

• Håll heta oljor och fetter under ständig uppsikt.
• Släck aldrig brinnande oljor och fetter med vatten. Slå av kokzonen. Kväv elden med ett lock, brandfilt eller liknande.

⚠️ WARNING! – Risk för brännskador!

Komponenterna blir mycket varma när enheten är i drift.

- Vidrör inte heta komponenter.

Spisen blir het när den används.

▶ Låt spisen innan du rengör den.

⚠️ WARNING! – Risk för personskador!

En del komponenter inuti enheten har vassa kanter.

▶ Rengör enheten försiktigt invändigt. Ställer du föremål på enheten, så kan de falla ned.

▶ Ställ aldrig föremål på enheten.

Ändringar på de elektriska eller mekaniska konstruktionerna är farliga och kan leda till felfunktion.

- Ändra aldrig de elektriska eller mekaniska konstruktionerna.

LED-lampornas ljus är mycket kraftigt och kan skada ögonen (riskgrupp 1).

- Titta inte längre än 100 sekunder direkt in i påslagna LED-lampor.

⚠️ WARNING! – Risk för elstötar!

Skadad maskin eller sladd är farligt.

▶ Använd aldrig skadad enhet.
- Dra aldrig i sladden för att göra maskinen strömlös. Dra alltid i kontakten, inte sladden.
- Dra direkt ur sladdens kontakt eller slå av säkringen i proppskåpet om maskin eller sladd är skadade.
▶ Ring service. → Sid. 8

Obehöriga reparationer är farliga.

• Det är bara specialutbildad personal som får reparera maskinen.
• Maskinen får bara repareras med original-reservdelar.
• Om apparatens nätanslutningsledning blir skadad måste den bytas av utbildad yrkespersonal.

Risk för stötar om fukt tränger in.

• Dra ur sladden eller slå av säkringen i proppskåpet innan du rengör.
• Använd inte ångrengöring eller högtryckstvätt för att rengöra apparaten.

⚠️ WARNING! – Explosionsrisk!

Starkt frätande alkaliska eller starkt syrahaltiga diskmedel i kombination med aluminiumföremål i maskinens diskutrymme kan orsaka explosioner.

Använd aldrig starkt frätande alkaliska eller starkt syrahaltiga diskmedel. Använd framförallt inte proffs- eller industridiskmedel med aluminiumföremål som t.ex. fettfilter till fläktar.

⚠️ WARNING! – Brandrisk!

Fettavlagringar i filtren kan börja brinna.

▶ Rengör metallfiltret regelbundet.

⚠️ WARNING! – Risk för personskador!

Obehöriga reparationer är farliga.

• Bara utbildad yrkespersonal får utföra reparationer på apparaten.
• Kontakta kundtjänsten om apparaten är defekt.
  → "Kundtjänst", Sid. 8

⚠️ WARNING! – Risk för elstötar!

Risk för stötar om fukt tränger in.

- Använd inte våta disktrasor.

2 Förhindrande av sakskador

OBS!

Kondens kan orsaka korrosion.

• Slå alltid på enheten vid matlagning för att undvika kondens.
  Kontrollerna kan bli skadade om det tränger in fukt.
  ▶ Torka aldrig av kontrollerna med våt trasa.
  Felaktig rengör skadar ytorna.
  ▶ Följ rengöringsanvisningarna.
• Använd inga skarpa eller skurande rengöringsmedel.
  ▶ Rengör bara de rostfria ytorna i slipriktningen.
• Använd aldrig rengöringsmedel för rostfritt på kontrollerna.

Kondensatretur kan skada enheten.

• Det måste finnas minst 1 fall på evakueringen från enheten.
  Felbelastar du designelementen, så kan de gå av.
  ▶ Dra inte i designelementen.
• Ställ aldrig föremål på designelementen och häng inget i dem.
  Ytskada pga. att skyddsfolien inte var avdragen.
• Dra av skyddsfolien från alla enhetsdelar före första användningen.
  Lackade ytor är känsliga.
  ▶ Följ rengöringsanvisningarna. → "Rengöra enheten", Sid. 5
  ▶ Skydda lackade ytor mot repor

3 Miljöskydd och sparsamhet

3.1 Förpackningsmaterialet

Förpackningsmaterialen är miljövänliga och återvinningsbara.

- Källsortera och omhänderta de olika beståndsdelarna.

3.2 Spara energi

Om du följer anvisningarna förbrukar apparaten mindre energi.

Anpassa fläktläget till osmängden.

- Lägre fläktläge ger lägre effektförbrukning. Använd bara intensivläget om det behövs.

Öka fläktläget direkt när det börjar osa.

■ Så sprider sig oset mindre i rummet.

Slå av belysningen när den inte behövs längre.

■ Belysningen förbrukar ingen effekt när den är av.

Rengör eller byt filter med angivna intervall.

■ Det bibehåller filterfunktionen.

Locket på.

■ Då minskar du matos och kondens.

Använd bara extrafunktioner om de behövs.

- Slår du av extrafunktionerna, så minskar du strömförbrukningen.

4 Funktioner

Du kan använda enheten med evakuering eller cirkulationsdrift.

4.1 Evakuering

Fläkten suger upp luft som fettfiltren renar och sedan leder ut i det fria via ett rörsystem.

Luften får inte mynna ut i skorstensgång för rökgaser från enheter eldade med gas eller andra bränslen (gäller inte cir- kulationsenheter).

• Evakuering via rök- eller skorstensgång som inte är i bruk kräver sotningsgodkännande.
  ■ Ska evakueringen gå genom yttervägg, använd anslutningslåda mot mur.

4.2 Cirkulationsdrift

Fläkten suger upp och renar luften genom fettfiltren och ett osfilter och leder tillbaka den till rummet igen.

Du måste sätta i ett osfilter för att få bort oset. Hur du kör fläkten i cirkulationsdrift hittar du i vår katalog eller så frågar du din återförsäljare. Tillbehören du behöver hittar du hos återförsäljare, service eller i onlineshoppen. → "Tillbehör", Sid. 8

5 Lär känna

5.1 Kontroller

Med hjälp av manöverorganen kan du ställa in apparatens alla funktioner och få information om drifttillståndet.

① 1 2 3 b

① Slå på och av enheten

1 Slå på fläktläge 1

2 Slå på fläktläge 2

3 Slå på fläktläge 3

b Slå på eller av intensivläget

Slår på och av belysningen

6 Före första användningen

Gör inställningarna för den första idrifttagningen. Rengör apparaten och tillbehören.

- Ställ in funktionen för att använda cirkulationsdrift.

6.1 Ställ in funktion

Enheten är grundinställd för evakuering.

Notera: Användning av cirkulationsdrift kräver ytterligare tillbehör.

7 Användningsprincip

7.1 Slå på enheten

▶ Tryck på ①
√ Enheten går igång på fläktläge 2.

7.2 Slå av enheten

▶ Tryck på ①

7.3 Ställa in fläktläget

7.4 Slå på intensivläget

Osar eller ångar det mycket, använd intensivläget.

▶ Tryck på b
√ Enheten slår automatiskt om till fläktläge 3 efter ca 6 minuter.

7.5 Slå av intensivläget

▶ Tryck på b

7.6 Slå på belysningen

Belysningen går att slå på och av även när fläkten av.

▶ Tryck på 🌿

8 Rengöring och skötsel

Du måste rengöra och sköta om maskinen noga för att den ska fungera.

8.1 Rengöra enheten

Rengör enheten enligt anvisningarna så att de olika delarna och ytorna inte blir skadade pga. felaktig rengöring eller olämpliga rengöringsmedel.

⚠️ WARNING! – Explosionsrisk!

Starkt frätande alkaliska eller starkt syrahaltiga diskmedel i kombination med aluminiumföremål i maskinens diskutrymme kan orsaka explosioner.

- Använd aldrig starkt frätande alkaliska eller starkt syrahaltiga diskmedel. Använd framförallt inte proffseller industridiskmedel med aluminiumföremål som t.ex. fettfilter till fläktar.

⚠️ WARNING! – Risk för elstötar!

Risk för stötar om fukt tränger in.

• Dra ur sladden eller slå av säkringen i proppskåpet innan du rengör.
• Använd inte ångrengöring eller högtryckstvätt för att rengöra apparaten.

⚠️ WARNING! – Risk för brännskador!

Spisen blir het när den används.

▶ Låt spisen innan du rengör den.

⚠️ WARNING! – Risk för personskador!

En del komponenter inuti enheten har vassa kanter.

▶ Rengör enheten försiktigt invändigt.

1. Följ informationen om rengöringsmedlen.
   → "Rengöringsmedel", Sid. 6

2. Rengör de olika ytorna såhär:

3. Rengör rostfria ytor med varmt vatten och diskmedel med disktrasa i slipriktningen.

4. Rengör lackytor med varmt vatten och diskmedel med disktrasa.
5. Rengör aluminium med fönsterputs och mjuk trasa.
6. Rengör plast med fönsterputs och mjuk trasa.

7. Rengör glas med fönsterputs och mjuk trasa.

8. Torka torrt med mjuk trasa.

9. Lägg på medel för rostfritt mycket tunt på de rostfria ytorna med mjuk trasa. Rengöringsmedel för rostfritt hittar du hos service eller i onlineshoppen.

8.2 Rengöringsmedel

Lämpliga rengöringsmedel hittar du hos service eller i onlineshoppen.

⚠️ WARNING! – Risk för elstötar!

Risk för stötar om fukt tränger in.

• Dra ur sladden eller slå av säkringen i proppskåpet innan du rengör.
• Använd inte ångrengöring eller högtryckstvätt för att rengöra apparaten.

⚠️ WARNING! – Risk för brännskador!

Spisen blir het när den används.

- Låt spisen innan du rengör den.

OBS!

Olämpliga rengöringsmedel kan skada apparatens ytor.

• Använd inga starka eller repande rengöringsmedel.
• Använd inte starkt alkoholhaltiga rengöringsmedel.
• Använd inga hårda skurbollar eller putssvampar.
  Använd bara fönsterputs, glasskrapa eller rengöringsmedel för rostfritt på resp. del om rengöringsanvisningen rekommenderar det.
• Skölj ur nya disktrasor noga innan du använder dem. Skölj ur nya disktrasor noga innan du använder dem.

8.3 Rengöra kontroller och lampor

⚠️ WARNING! – Risk för elstötar!

Risk för stötar om fukt tränger in.

- Använd inte våta disktrasor.

1. Följ informationen om rengöringsmedlen.
   → "Rengöringsmedel", Sid. 6

2. Rengör med varmt vatten och diskmedel med fuktad disktrasa.

3. Torka torrt med mjuk trasa.

8.4 Ta ur fettfiltren

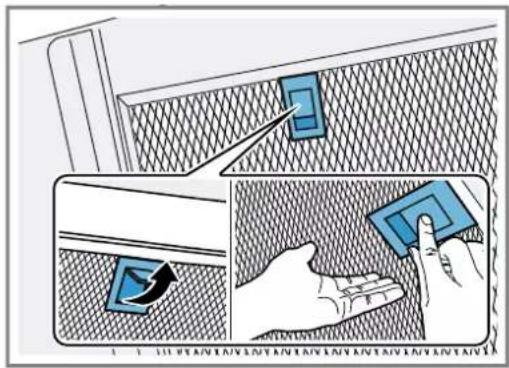

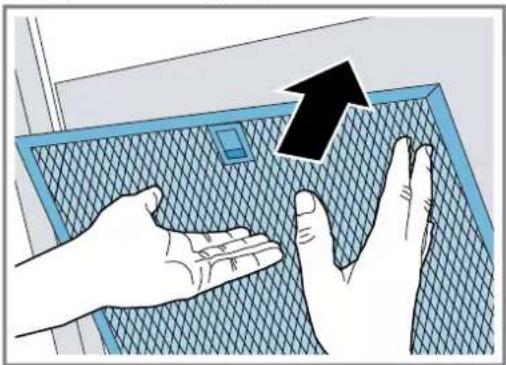

1. OBS!

Faller filtren ned kan de skada hällen under.
▶ Håll ena handen under filtret.
Öppna låsningen på fettfiltret och fäll ned det.

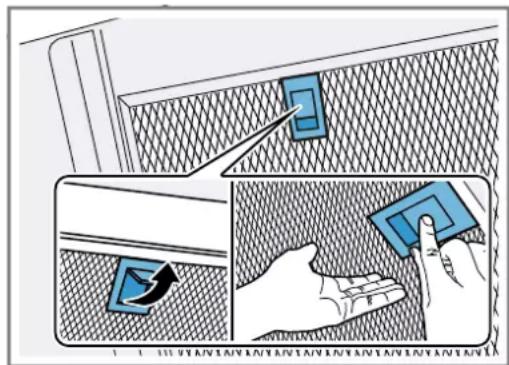

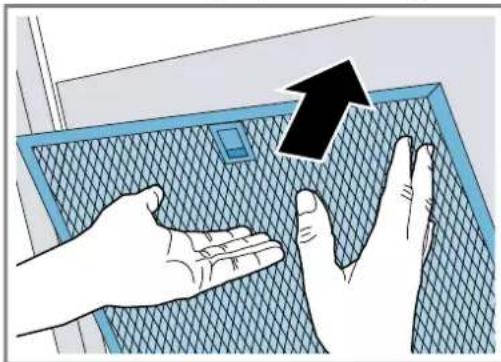

1. Ta filtren ur hållarna. Håll filtren vågrätt, så att det inte droppar fett.

8.5 Rengöra filtren för hand

Fettfiltren filtrerar bort fett från köksoset. Rengör filtren regelbundet för bra fettavskiljning. Vi rekommenderar att du rengör fettfiltren varannan månad.

WARNING! – Brandrisk!

Fettavlagringar i filtren kan börja brinna.

▶ Rengör metallfiltret regelbundet.

Krav: Fettfiltren är borttagna.

→ "Ta ur fettfiltren", Sid. 6

1. Följ informationen om rengöringsmedlen. → "Rengöringsmedel", Sid. 6

2. Blötlägg filtren i varmt vatten och diskmedel. Använd avfettningsmedel om smutsen sitter hårt. Avfettningsmedel hittar du hos service eller i onlineshoppen.

3. Rengör filtren med borste.

4. Skölj ur filtren ordentligt.

5. Låt filtren dropptorka.

8.6 Maskindiska filtren

Fettfiltren filtrerar bort fett från köksoset. Rengör filtren regelbundet för bra fettavskiljning. Vi rekommenderar att du rengör fettfiltren varannan månad.

WARNING! – Brandrisk!

Fettavlagringar i filtren kan börja brinna.

▶ Rengör metallfiltret regelbundet.

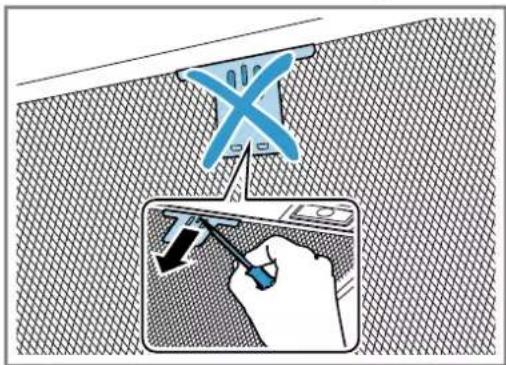

OBS!

Fettfiltren kan skadas om du klämmer in dem i diskmaskinen.

- Kläm inte in fettfiltren.

Notera: Filtren kan bli missfärgade vid maskindiskning. Missfärgningen påverkar inte filterfunktionen.

Krav: Fettfiltren är borttagna.

→ "Ta ur fettfiltren", Sid. 6

1. Följ informationen om rengöringsmedlen. → "Rengöringsmedel", Sid. 6
2. Ställ filtren lösa i diskmaskinen. Maskindiska inte jättesmutsiga filter tillsammans med annan disk.

Använd avfettningsmedel om smutsen sitter hårt. Avfettningsmedel hittar du hos service eller i onlineshoppen.

1. Slå på diskmaskinen.

Välj temperaturinställning på max. 70°C.

1. Låt filtren dropptorka.

8.7 Sätta i fettfilter

1. OBS!

Faller filtren ned kan de skada hällen under.

▶ Håll ena handen under filtret.

Notera: Se till så att fettfiltret hamnar rätt.

Sätt i fettfiltret.

1. Snäpp fast låsningen på fettfiltret.

1. Hamnar fettfiltret fel, tryck låsningen försiktigt framåt, ta ur fettfiltret och sätt i ordentligt.

9 Avhjälpning av fel

Småfel på enheten kan du åtgärda själv. Använd informationen om felåtgärder innan du kontaktar service. Då slipper du onödiga kostnader.

⚠️ WARNING! – Risk för personskador!

Obehöriga reparationer är farliga.

- Bara utbildad yrkespersonal får utföra reparationer på apparaten.

- Kontakta kundtjänsten om apparaten är defekt.

→ "Kundtjänst", Sid. 8

⚠️ WARNING! – Risk för elstötar!

Obehöriga reparationer är farliga.

Det är bara specialutbildad personal som får reparera maskinen.

- Maskinen får bara repareras med originalreservdelar.

- Om apparatens nätanslutningsledning blir skadad måste den bytas av utbildad yrkespersonal.

9.1 Funktionsfel

Fel Orsak och felsökning

Apparaten fungerar inte.	Kontakten sitter inte i.► Anslut apparaten till elnätet.
	Säkringen har gått i proppskåpet.► Kontrollera säkringen i säkringsboxen.
	Strömförsörjningen har fallit bort.► Kontrollera om rumsbelysningen eller andra apparater i rummet fungerar.
LED-belysningen fun-gerar inte.	Olika orsakar är möjliga.► Det är bara tillverkaren, service eller behörig elektriker (elinstallatör) som får byta trasiga LED-lampor.► Ring → "Kundtjänst", Sid. 8.
Knappbelysningen fungerar inte.	Fel på styrenheten.► Ring service om du får felet igen.

10 Avfallshantering

10.1 Omhändertagande av begagnade apparater

Genom en miljökompatibel avfallshantering kan värdefulla råmaterial återanvändas.

1. Ta ut nätanslutningsledningens stickkontakt.
2. Klipp av nätanslutningsledningen.
3. Omhänderta enheten miljövänligt. Information om aktuell avfallshantering kan du få hos återförsäljare och kommun.

Denna enhet är märkt i enlighet med der europeiska direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektroniska produkter (waste electrical and electronic equipment - WEEE).

Direktivet anger ramarna för inom EU giltigt återtagande och korrekt återvinning av uttjänta enheter.

11 Kundtjänst

Funktionsrelevanta originalreservdelar enligt gällande ekodesignförordning går att beställa från service minst 10 år efter lanseringen av maskinen inom EES.

Notera: Kundtjänstens åtgärder är kostnadsfria inom ramen för tillverkarens garantivillkor.

Utförligare information om garantitid och garantivillkor i ditt land finns hos service, återförsäljare eller på vår webbsajt.

När du kontaktar kundtjänsten behöver du ha apparatens produktnummer (E-nr.) och tillverkningsnummer (FD).

Kontaktuppgifterna till kundtjänsten finns i den medföljande kundtjänstförteckningen eller på vår webbplats.

11.1 Produktnummer (E-nr.) och tillverkningsnummer (FD)

Produktnumret (E-nr.) och tillverkningsnumret (FD) står på maskinens typskylt.

Allt efter modell finns typskylten:

■ inuti apparaten (demontera fettfiltret).
■ på apparatens ovansida.

Skriv upp dina apparatuppgifter och telefonnumret till kundtjänsten så att du snabbt kan hitta dem.

12 Tillbehör

Tillbehör kan du köpa hos service, i butik eller på Internet. Använd bara originaltillbehör, de är perfekt anpassade till enheten.

Tillbehören är enhetsspecifika. Ange alltid rätt beteckning (E-nr) på din enhet när du beställer. → Sid. 8 Du hittar tillgängliga tillbehör till din enhet i vår katalog, onlineshop eller hos service. siemens-home.bsh-group.com

Tillbehör Beställningsnummer

Clean Air Standard-cirkulationssats

LZ11DXI14

Tillbehör Beställningsnummer

Clean Air Standard-osfilter – utbytesfilter	LZ11DXB14
Clean Air Plus-cirkulationssats, extern	LZ57000
Clean Air Plus-osfilter – utbytesfilter	LZ56200
Long Life-osfilter – utbytesfilter	LZ00XXP00
Long Life-cirkulationssats	LZ10FXI00

13 Monteringsanvisning

Följ enhetens monteringsanvisningar.

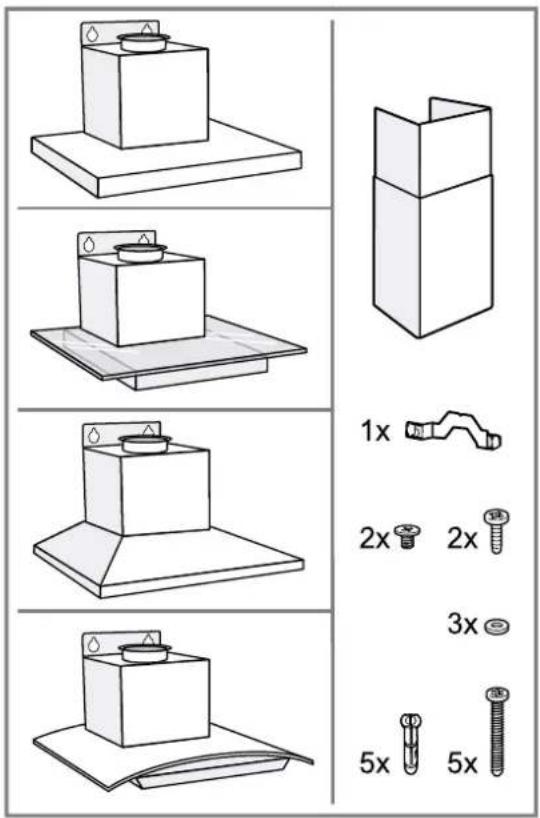

13.1 Medföljande tillbehör

Kontrollera efter uppackningen att inga delar är transportskadade och att leveransen är komplett.

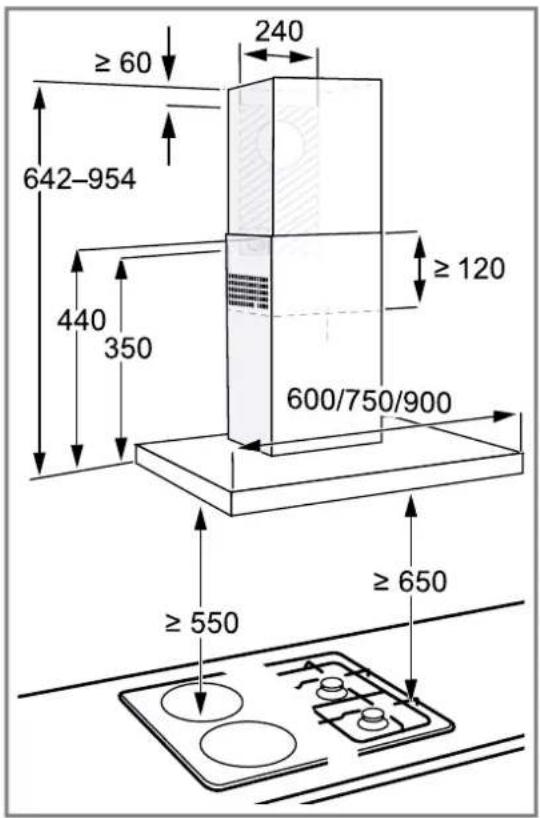

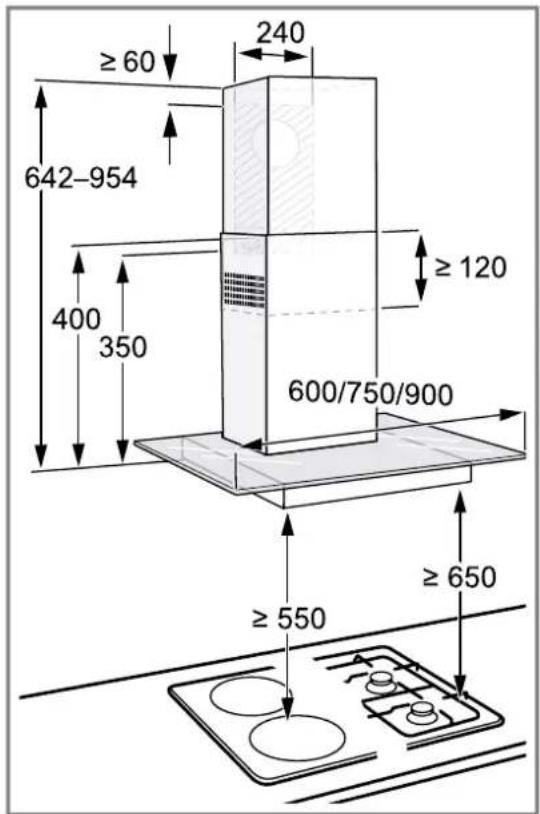

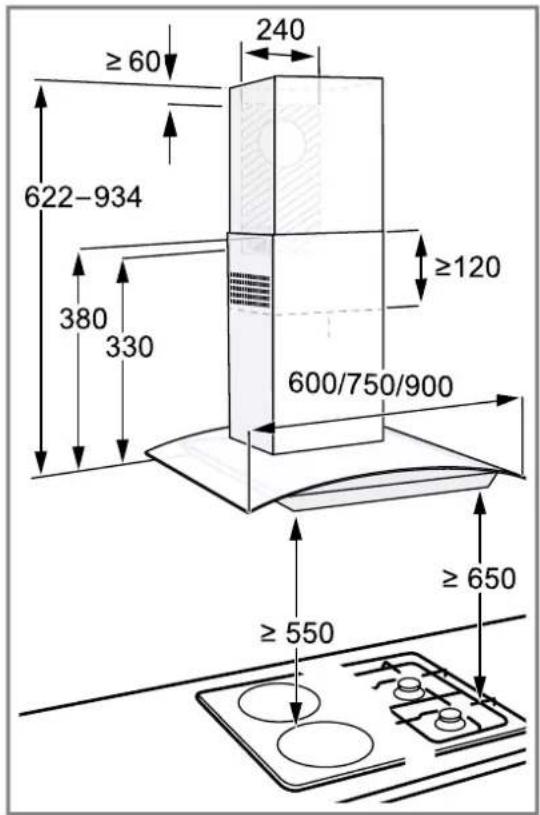

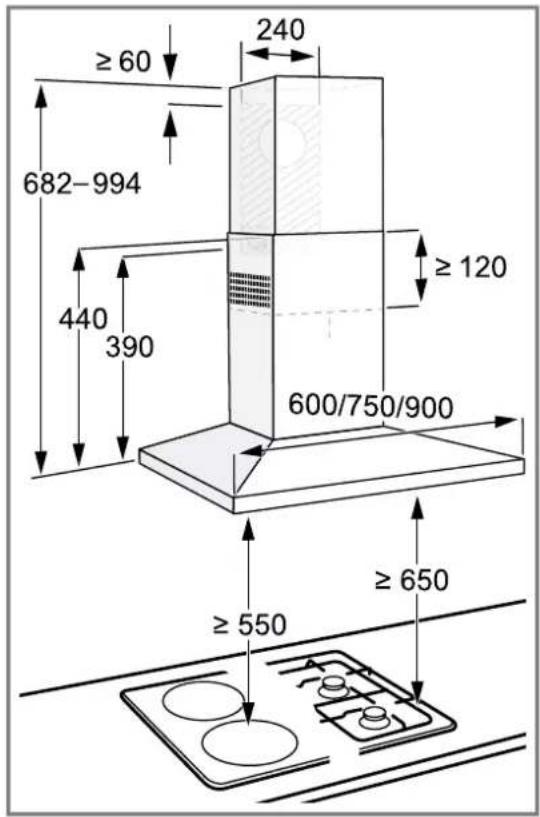

13.2 Enhetsmått

Här hittar du enhetens mått

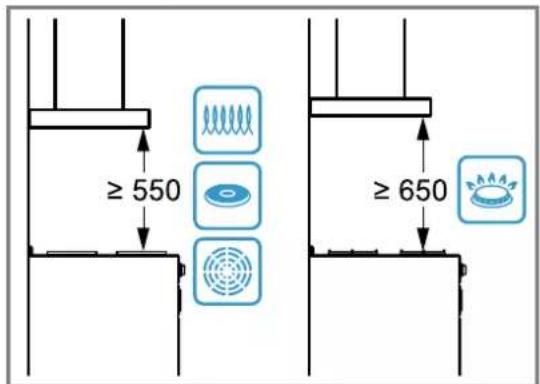

13.3 Säkerhetsavständ

Håll enhetens säkerhetsavständ.

13.4 Säker montering

Följ säkerhetsanvisningarna när du monterar enheten.

WARNING! – Förgiftningsrisk!

Rökgaser som går i retur kan ge förgiftning. Värmekällor som förbrukar rumsluft (t.ex. gas-, olje-, ved- eller koleldade värmare, flödesvär- mare, varmvattenberedare) tar förbrännings- luft från utrymmet där enheten är installerad och leder ut rökgaserna utomhus via kanaler (t.ex. skorsten). Om köksfläkten är på, så su- ger den rumsluft från kök och intilliggande rum. Räcker inte ventilationen till, så blir det undertryck. Det får giftgaser från skorsten el- ler rökgång att gå i retur till boendeutrymme- na.

Se till så att det finns tillräcklig ventilation om du använder både enhet med evakuering och eldstad som drar rumsluft.
Säker användning kräver att undertrycket i rummet där värmekällan står underskrider 4 Pa (0,04 mbar). Det kan du uppnå genom att komplettera tilluftflödet till förbränningen via luftkanal/rökgång med fasta ventilationsöppningar t.ex. i dörrar, fönster eller med hjälp av andra tekniska lösningar. Det är inte säkert att det räcker med en luftkanal/rökgång för att klara gränsvärdet.
Du kan alltid fråga din sotare, de kan bedöma husets ventilationssystem i sin helhet och föreslå lämpliga ventilationsåtgärder.
- Använder du bara enheten med cirkulationsluftdrift, så finns inga begränsningar. Rökgaser som går i retur kan ge förgiftning.

Fläktens strömmatning måste ha lämplig skyddsbrytare vid installation i utrymme med eldstad som drar rumsluft.

Rökgaser som går i retur kan ge förgiftning.

Evakuera inte via rök- eller skorstensgång som är i bruk.

Evakuera inte via ventilationschakt från utrymmen med eldstäder.

Evakuering via rök- eller skorstensgång som inte är i bruk kräver sotningsgodkännande.

⚠️ WARNING! – Kvävningsrisk!

Barn kan dra förpackningsmaterial över huvudet eller trassla in sig i det och kvävas.

• Låt inte barn komma i närheten av förpackningsmaterial.
• Låt inte barn leka med förpackningsmaterialet.

⚠️ WARNING! – Brandrisk!

Fettavlagringar i filtret kan börja brinna.

• Använd aldrig öppen låga vid enheten (som t.ex. flambering).
  Montera bara enheten vid eldstad för fasta bränslen (som t.ex. trä eller kol) om det finns sluten käpa som inte går att ta av. Det får inte finnas något gnistregn.
• Håll angivna säkerhetsavständ för att undvika värmeackumulering.
  Följ anvisningarna till enheterna. Anger enheternas monteringsanvisningar avvikande avständ, ta alltid det större avståndet. Ska du ha gas- och elhäll tillsammans gäller största angivna avständ.
• Enheten får bara monteras med ena sidan direkt mot hög-, överskåp eller vägg. Mini-miavståndet mot hög-, överskåp eller vägg ska vara 50 mm.

⚠️ WARNING! – Risk för personskador!

En del komponenter inuti enheten har vassa kanter.

▶ Använd alltid skyddshandskar.
Enheten kan falla ned om den inte är ordentligt fastsatt.

- Alla fästkomponenter måste monteras stadigt och säkert.

Enheten är tung.

- Ta hjälp av någon vid förflyttning av enheten.

- Använd bara lämpliga hjälpmedel.

Enheten är tung.

- Du får inte montera enheten direkt i gipsski- vor eller liknande lätta byggmaterial.

- Avsedd montering kräver att du använder material som är stabilt nog och konstruktionsanpassat för att klara enhetens vikt.

Ändringar på de elektriska eller mekaniska konstruktionerna är farliga och kan leda till felfunktion.

- Ändra aldrig de elektriska eller mekaniska konstruktionerna.

⚠️ WARNING! – Risk för elstötar!

Vassa komponenter inuti enheten kan skada sladden.

Se till så att sladden inte blir vikt eller klämd.

Skadad maskin eller sladd är farligt.

▶ Använd aldrig skadad enhet.
- Dra aldrig i sladden för att göra maskinen strömlös. Dra alltid i kontakten, inte sladden.
- Dra direkt ur sladdens kontakt eller slå av säkringen i proppskåpet om maskin eller sladd är skadade.
▶ Ring service. → Sid. 8

Obehöriga reparationer är farliga.

• Det är bara specialutbildad personal som får reparera maskinen.
• Maskinen får bara repareras med original-reservdelar.
• Om apparatens nätanslutningsledning blir skadad måste den bytas av utbildad yrkespersonal.

Obehöriga reparationer är farliga.

• Anslut och använd bara maskinen enligt uppgifterna på typskylten.
• Elanslut bara maskinen via ett rätt installerat, jordat uttag för växelström.
• Skyddsledarsystemet i byggnadens elanläggning måste vara installerat enligt gällande föreskrifter.
• Mata aldrig maskinen via externbrytare som t.ex. timer eller fjärrkontroll.
• Om apparaten är inbyggd måste nätanslutningsledningens nätstickkontakt vara fritt åtkomlig. Om fri tillgång inte är möjlig måste den fasta installationen ha en allpolig brytare som uppfyller kraven för överspänningskategori III och enligt anläggningsbestämmelserna.
  Se noga till när apparaten ställs upp att nä- tanslutningsledningen inte blir klämd eller skadad.

13.5 Allmänna anvisningar

Följ de allmänna installationsanvisningarna.

■ Följ gällande byggnadsföreskrifter samt el- och gas-leverantörernas lokala föreskrifter vid installation.
■ Följ gällande myndighets- och lagföreskrifter vid luftevakuering.
■ Välj lättåtkomlig monteringsplats, så det går att komma åt enheten för service.
■ Enhetens ytor är ömtåliga. Undvik att skada dem vid montering.

13.6 Anvisningar för elanslutning

Följ anvisningarna för säker elanslutning av enheten.

WARNING! – Risk för elstötar!

Det måste alltid gå att göra enheten strömlös. Du får bara ansluta enheten till rätt installerade, jordade eluttag.

• Det måste gå att komma åt kontakten efter inbyggnad av enheten.
• Om det inte går, så måste den fasta installationen ha en allpolig brytare som uppfyller kraven enligt överspänningskategori III och är monterad enligt föreskrifterna.
  Det är bara behörig elektriker som får göra fast anslutning. Vi rekommenderar att du installerar en jordfelsbrytare (FI-brytare) på matningen till enheten.

Vassa komponenter inuti enheten kan skada sladden.

Se till så att sladden inte blir vikt eller klämd.
■ Anslutningsuppgifter hittar du på typskylten. → Sid. 8
■ Sladden är ca 1,3 m lång.
■ Enheten uppfyller kraven enligt EU:s bestämmelser för radioavstörning.
■ Enheten har skyddsklass 1 och ska ha jordad elanslutning vid användning.
■ Elanslut inte enheten under monteringen.
■ Se till så att installationen ger fullgott petskydd.

13.7 Anvisningar om monteringsstället

■ Montera enheten på köksväggen.
- Vid montering av extratillbehör, följ den medföljande monteringsanvisningen.
■ Enheten får bara monteras med ena sidan direkt mot hög-, överskåp eller vägg. Minimiavståndet mot hög-, överskåp eller vägg ska vara 50 mm.
Köksfläkten ska vara minst lika bred som hällen.
■ Montera enheten centrerad över hällen för optimalt utsug av matoset.

13.8 Anvisningar om evakueringen

Tillverkaren av enheten tar inget ansvar för problem som beror på rördragningen.

■ Använd en kort, rak evakuering med så stor rör-∅ som möjligt.
- Långa, grova evakueringar med många böjar eller små rör-∅ minskar utsugskapaciteten och ökar fläktljudet.
■ Använd evakueringsmaterial som inte är brännbara.
■ Montera evakueringen med 1°-fall från enheten för att undvika kondensatretur.

13.9 Anvisningar för evakuering

Montera kallrasspjäll vid evakuering.

Anmärkningar

■ Medföljer det inte något kallrasspjäll till enheten, köp hos din återförsäljare.
■ Ska evakueringen gå genom yttervägg, använd anslutningslåda mot mur.

13.10 Montering

Kontrollera väggen

1. Kontrollera om väggen är lodrät och har tillräcklig hållfasthet.
   Enhetens maxvikt är ca 40 kg.
2. Borrhälsdjupet ska matcha skruvlängden.
3. Använd medföljande skruv och plugg. Medföljande skruv och plugg är avsedda för massiv tegelvägg. Använd lämplig infästning vid annan konstruktion (t.ex. gipsskivor, lättbetong, lecablock).

Förbereda väggen

Notera: Borrhållen måste sitta olika beroende på konstruktionen. Ta hänsyn till fläktkonstruktionen vid montering.

1. Se till så att det inte finns några elledningar, gas- eller vattenrör i det område där du tänker borra.

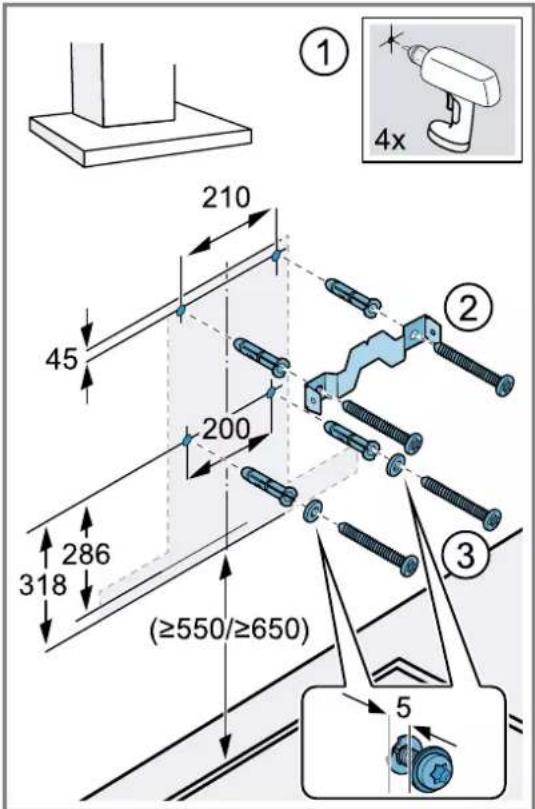

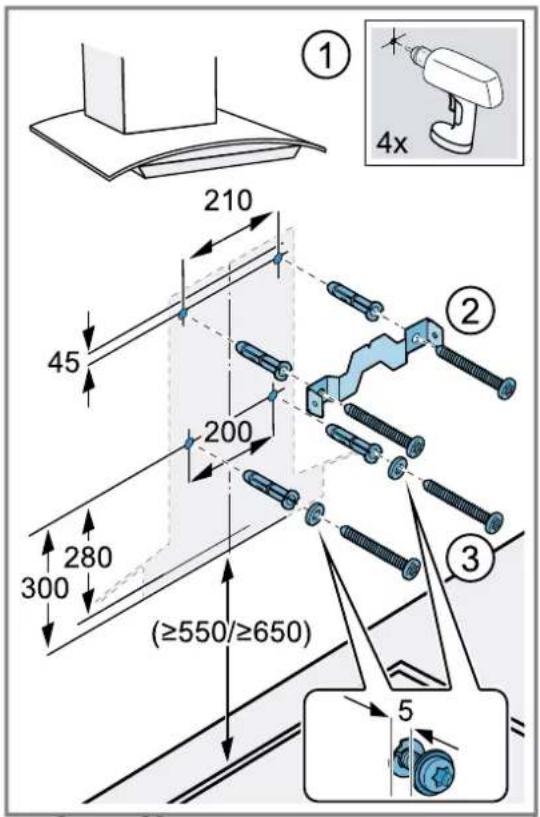

2. Markera en lodrät mittlinje på väggen från taket till enhetens underkant.

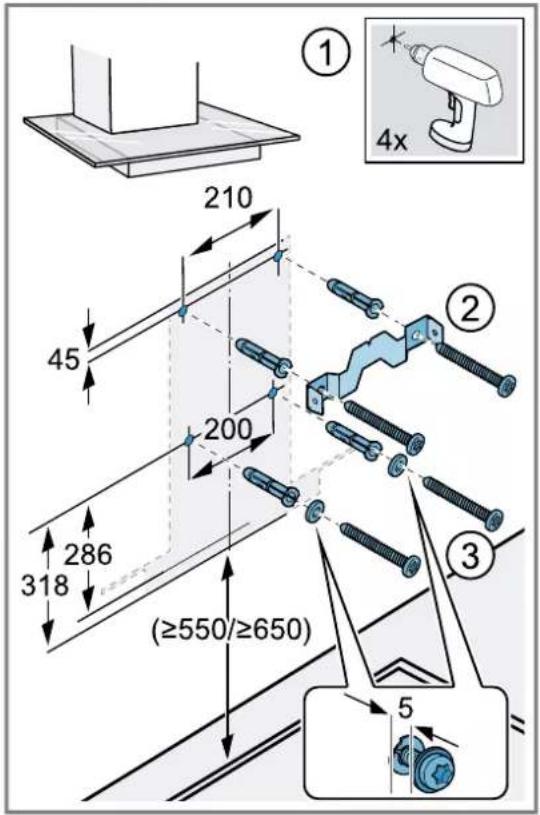

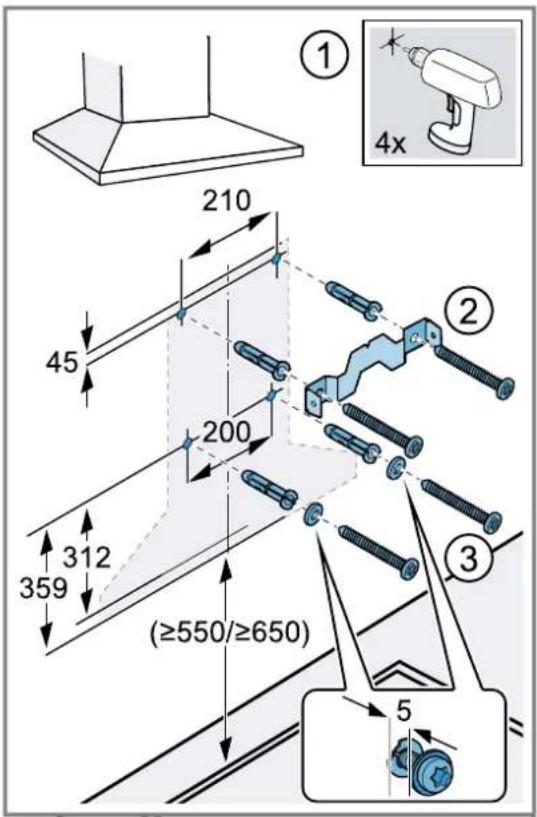

3. Markera borrhålen för skruvarna och området där fläkten ska hänga.
4. Borra 80 mm djupa ∅ 8 mm-hål och tryck i pluggen ända in. ①
5. Skruva fast fläktkåpans fästvinklar. ②
6. Skruva i 2 fästskruvar med brickor tills ca 5 mm sticker ut. ③

Montera enheten

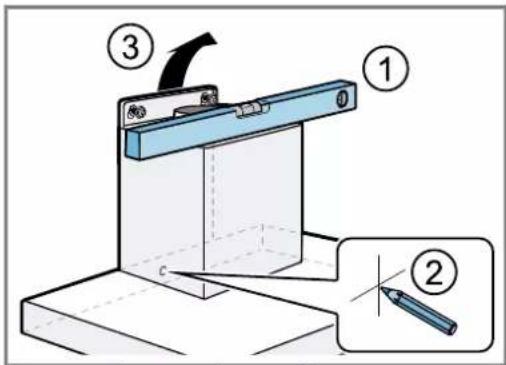

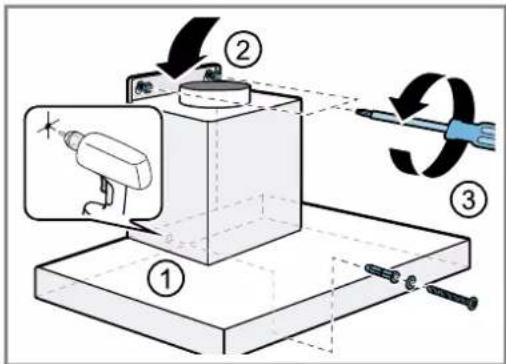

1. Häng och rikta upp enheten. ①
2. Markera borrhålet för säkringsskruven. ②
3. Haka av enheten igen. ③

1. Borra ett 80 mm djupt ∅ 8 mm-hål för säkringsskruven och tryck i pluggen ända in. ①
2. Dra av skyddsfolien på baksidan.

- Dra av hela skyddsfolien när monteringen är klar.

1. Häng upp enheten. ②
2. Skruva fast säkringsskruv och bricka. ③

Notera: Om du använder aluminiumrör, glätta först anslutningsdelen.

Vi rekommenderar rördragning med ∅ 150 mm-evaku-eringsrör.

Ansluta evakueringen (∅ 150 mm-evakueringsrör)

1. Fäst evakueringen på luftanslutningen.
2. Anslut till evakueringsöppningen.
3. Täta anslutningarna.

Ansluta evakueringen (∅ 120 mm-rör)

1. Fäst övergången på luftanslutningen.
2. Fäst evakueringen på övergången.
3. Täta anslutningarna.

Montera fläktkåpan

⚠️ WARNING! – Risk för personskador!

En del komponenter inuti enheten har vassa kanter.

- Använd alltid skyddshandskar.

1. Skruva fast fläktkåpans fästvinklar på väggen.
2. Dela på fläktkåporna genom att ta bort tejpen eller ta ut fläktkåpan ur skyddsförpackningen.
3. Ta bort ev. skyddsfolie från båda fläktkåporna.
4. Notera: Slitsarna på fläktkåpan ska peka nedåt. Skjut in fläktkåporna i varandra.
5. Notera: Repa inte kåporna, lägg mjuka trasor som skydd över kanterna på ytterkåpan. Sätt fläktkåporna på enheten.

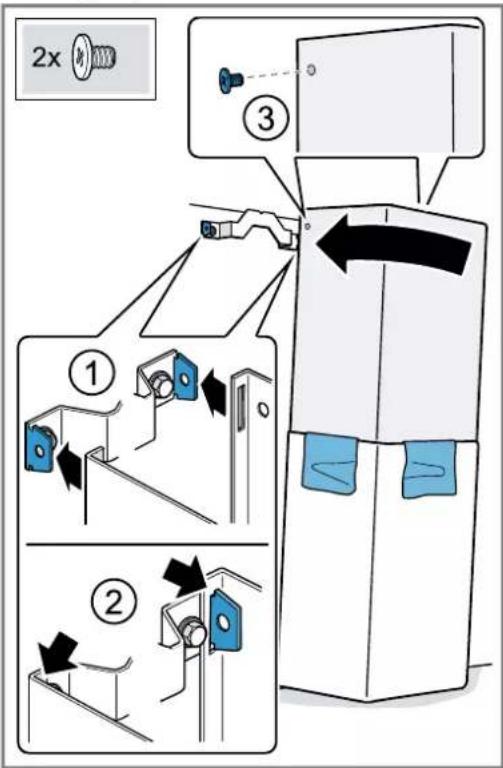

6. Skjut upp inre fläktkåpan och haka fast till vänster och höger på fästvinkeln. ①

1. Snäpp fast fläktkåpan nedåt. ②

2. Skruva fast fläktkåpan i sidled med två skruvar på fästvinkeln. ③

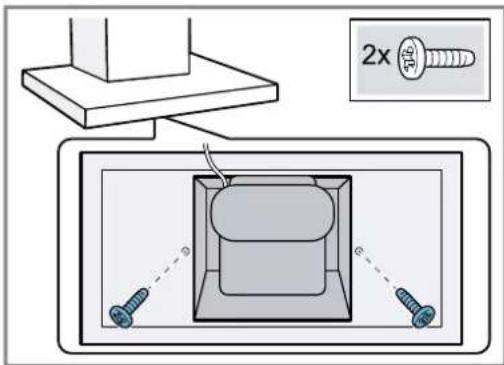

3. Fäst den yttre fläktkåpan med två skruvar underifrån på enheten.

1. Ta försiktigt bort trasorna.

Innholdsfortegnelse

BRUKSANVISNING

- Ikke bruk väte svampkluter.

2 Unngå materielle skader

OBS!

Kondensvann kan føre til korrosjonsskader.

Slå av lyset när det ikke trengs lenger.

① Slå apparatet på eller av

1 Slå på viftetrinn 1

2 Slå på viftetrinn 2

3 Slå på viftetrinn 3

Slå lyset på eller av

7.4 Slå på intensivtrinn

Læg låg på under madlavning.

Brug kun ekstrafunktionerne, när der er behov for det.

- Hold samtidig med en hånd under fedtfiltret. Åbn fedtfiltrets låseanordning, og klap fedtfiltret ned.

- Hold samtidig med en hånd under fedtfiltret. Bemærk: Sørg for at vende fedtfiltret korrekt. Sæt fedtfiltret ind.

1. Lad låseanordningen på fedtfiltret gå i indgreb.

SV Tillverkad av BSH Hausgeräte GmbH under varumärkeslicens från Siemens AG
