BRUKSANVISNING LI48932SD SIEMENS

Beskrivning av fläkten

Reglage Utdragbar front
med filterlåda

Olika arbetssätt

Frånluft:

Fläkten suger upp köksoset som leds ut i det fria via fettfiltret.
☐ Fettfiltret binder de beståndsdelar av köksoset som innehåller fett.
☐ Köket hålls i stort sett fritt från fett och os.
Om fläkten används samtidigt med eldstad som är beroende av luften i rummet (t.ex. gas-, olje- eller kolugn, varmvattenberedare) måste det finnas tillräcklig mängd förbränningsluft för resp. ugn.

Det är ingen fara om ugnen ifråga står i ett rum där undertrycket inte överskrider 4Pa (0,04 mbar).

Detta kan man uppnå om förbränningsluften leds genom öppningar som inte går att stänga, t.ex. i dörrar, fönster och i kombination med öppningar för tilluft/frånluft i väggar eller med andra tekniska åtgärder.

Om inte tillräcklig mängd tilluft tillförs finns det risk för förgiftning pga att oförbrända gaser sugs tillbaka in i rummet.

Enbart ett hål i väggen för tilluft och frånluft är inte tillräckligt för att värdena ska hamna inom tillåtna gränser.

Observera att du vid beräkningen alltid måste utgå ifrån hela våningens ventilation. Denna regel gäller inte för spisar, t.ex. spishällar och gasspisar.

Om du använder spisfläkt med kolfilter gäller inte ovanstående reservationer.

Olika arbetssätt

Med kolfilter:

☐ I detta fall är ett kolfilter monterat (se avsnittet Filter och skötsel).
Komplett monteringsset samt nya filter finns att köpa i fackhandeln. Resp. tillbehörsnummer återfinns i slutet av denna bruksanvisning.
Fläkten suger upp köksoset som leds genom kolfiltret där det renas och sedan leds tillbaka till köket igen.
Fettfiltret binder de beståndsdelar av köksoset som innehåller fett.
☐ Kolfiltret binder luktämnena.
⚠ Om inget kolfilter monteras kan inte heller de luktämnen som finns i köksoset bindas.

Före första användningen

Obs!

Denna bruksanvisning gäller för flera olika varianter av ugnen. Därför kan det tänkas att här finns beskrivningar av utrustning och funktioner som inte finns på just din ugn.
Denna spisfläkt är godkänd enligt gällande bestämmelser.

Reparationer får endast utföras av fackman.

Reparationer som inte utförts på ett sakkunnigt sätt kan innebära stor fara för användaren.

⚠ Ugnen får inte användas om den är skadad.
⚠️ Installation och idriftsättande får endast utföras av fackman.
⚠ Om anslutningsledningen skadas måste den bytas ut av tillverkaren eller service eller av annan fackman. Detta för att undvika fara.
Se till att förpackningsmaterialet tas om hand på ett för miljön rätt sätt (se monteringsanvisningen).
⚠ Använd aldrig fläkten utan att lamporna sitter iskruvade.
⚠ Defekta lampor bör genast bytas. Detta för att undvika att resterande lampor blir överbelastade.
⚠️ Använd aldrig spisfläkten utan fettfilter.
Överhettat matfett och olja kan lätt självantändas.

Håll därför alltid arbetsplatsen under uppsikt vid tillagning av maträtter med fett eller olja, t.ex. pommes frites.

Före första användningen

Läs noga igenom hela bruksanvisningen innan ugnen används första gången. Här finns viktig information om säkerhet, användning, skötsel och vård.
☐ Spara bruks- och monteringsanvisningen till den som ev. övertar ugnen efter dig.

⚠ Flambera inte under spisfläkten. ! Lågorna kan göra att fettfiltren börjar brinna.

⚠ Spistläkten får bara under vissa omständigheter installeras över eldstad som drivs med fast bränsle (kol, trä o.dyl.). (Se närmare anvisningar i monteringsanvisningen.)

Gashäll/gasspis

⚠️ Använd alltid gasspis på rätt sätt.

Obs!

Gasspisens lågor måste alltid vara helt täckta av tillagningskärlen.

Spisfläkten kan skadas genom de

öppna gaslägornas starka

! öppna gaslägorn värmeutveckling.

Så används fläkten

⚠ Köksoset avlägsnas mest effektivt om du:

☐ Startar fläkten i samband med att du börjar tillagningen.
Stänger av fläkten först några minuter efter det att du lagat färdigt maten.

Start:

Tryck på tangenten Ⓔ eller +.
□ Vid manuell inställning startar fläkten alltid i hastighet 2.

Välja mellan olika fläkthastigheter:

1. Tryck på tangenten + för att ställa in snabbare fläkthastighet eller intensivläge P.
   ☐ I intensivläge är sugeffekten mycket hög. Intensivläge bör endast användas under kort tid. Om intensivläge inte stängs av för hand kopplas automatiskt ned till hastighet 2 efter 10 minuter.
2. Tryck på tangenten – för att koppla bort intensivläge P, för att ställa in långsammare fläkthastighet 3 - 2 - 1 eller helt stänga av fläkten.

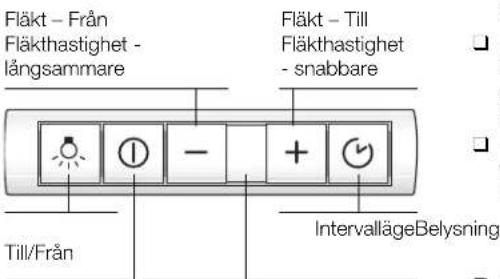

Fläkt

Till/Från

Display som visar:

Fläkthastighet / Intervalläge
ü ð Fettfiltren behöver rengöras
☐ Kolfiltret behöver bytas ut

Intervalläge

Spisfläkten kopplas på en gång i timmen dygnet runt och arbetar då med lägsta fläkthastighet.

Starta intervalläge:

Tryck på tangenten och skjut sedan in fronten.

Fläkten arbetar nu i hastighet / under 5 minuter. Därefter stängs den av under 55 minuter. Detta upprepas en gång i timmen.

Stop:

Tryck på tangenten 📋.

Stänga av fläkten:

Välj mellan 2 olika sätt för att stänga av spisfläkten.

Direktstopp:

Tryck på tangenten Ⓔ.

Obs! Samtliga fläktfunktioner stängs av.

Ställa in stopp med eftersläp:

Skjut in filterlådan till stoppet. Fläkten fortsätter nu arbeta ytterligare ca 10 minuter i den fläkthastighet som tidigare var inställd och stänger först därefter av sig.

När fläkten stängs av lagras driftsätt och fläkthastighet i minnet. När fläkten dras ut igen startar den i den hastighet som senast var inställd.
☐ Om den inställda fläkthastigheten var intensivläge kommer fläkten automatiskt att koppla ned till hastighet 3 under eftersläpstiden.
☐ Om du ställt in intervalläge kommer fläkten automatiskt att fortsätta arbeta i intervaller efter eftersläpstidens slut.

Belysning

Belysningen kan tändas även om fläkten är avstängd.

Belysning Till/Från:

Tryck på tangenten ⚙.

Ställa in ljusstyrkan:

Håll tangenten ✿ intryckt tills ljusstyrkan är som du vill ha den.

Filter och skötsel

Fettfilter:

Metallfettfiltret binder de beståndsdelar av köksoset som innehåller fett.

Allt eftersom filtret fylls med fetthaltiga ämnen ökar risken för antändning. Dessutom påverkas fläktens sugeffekt negativt.

Viktigt:

Genom att i god tid byta till ny filtermatta förebyggs risken för brand i samband med fritering eller stekning.

Ljus- och ljudsignal när

filtret behöver rengöras:

När filtret är fyllt och behöver rengöras hörs efter det att fläkten stängts av under 10 sekunder en ljudsignal och i teckenrutan lyser . Rengör filtren senast då.

Metallfettfilter:

☐ Filtren kan rengöras i diskmaskin. Eventuellt kan metallen då missfärgas något.

Viktigt!

Diska inte starkt nedsmutsade filter tillsammans med annat porslin.

☐ Vid handdisk: Låt filtren först ligga i blöt i hett diskvatten. Borsta dem därefter ordentligt, skölj och låt dropptorka.

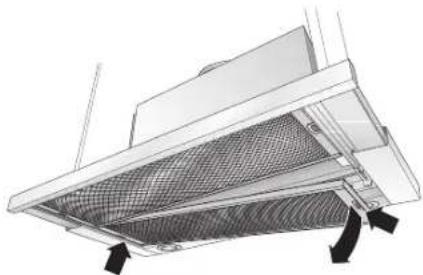

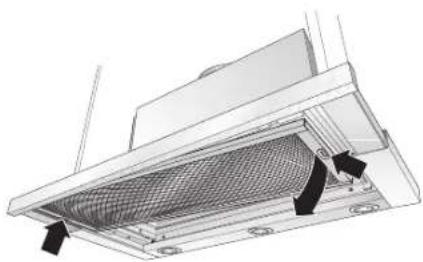

Ta ut /sätta tillbaka metallfettfilter:

Obs! Halogenlamporna måste vara släckta och kalla.

1. Dra ut fronten till stoppet.
2. Tryck in spärrarna på det bakre fettfiltret och ta ut det.

1. Tryck in spärrarna på det främre fettfiltret och ta ut det.

1. Rengör filtren.
2. Sätt tillbaka filtren.
3. Radera symbolen = i displayen.

Håll tangenten Ⓓ intryckt minst 3 sekunder så slocknar symbolen = i displayen.

Kolfilter:

Kolfiltret binder luktämnena.

Obs!

Allt eftersom filtret fylls med fetthaltiga ämnen ökar risken för antändning. Dessutom påverkas fläktens sugeffekt negativt.

Viktigt!

Genom att i god tid byta till nytt kolfilter förebyggs risken för brand i samband med fritering resp. stekning.

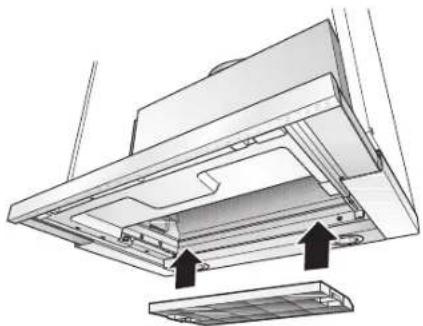

Sätta in nytt kolfilter:

Obs! Halogenlamporna måste vara släckta och kalla.

1. Ta ut fettfiltren (enligt tidigare
2. Sätt in nytt kolfilter.

1. Tryck in flikarna på båda sidor.
2. Sätt tillbaka fettfiltren (enligt tidigare beskrivning).
3. Radera symbolen [ i displayen.

Håll tangenten Ⓓ️ intryckt minst 3 sekunder så slocknar symbolen i displayen.

Ljus- och ljudsignal när filtret behöver bytas:

När filtret är fyllt och behöver bytas hörs efter det att fläkten stängts av under 6 sekunder en ljudsignal och i teckenrutan lyser. Byt till nytt filter senast då.

Ta ut gammalt kolfilter:

Obs! Halogenlamporna måste vara släckta och kalla.

1. Ta ut fettfiltren.
2. Tryck in flikarna på båda sidor och ta ut kolfiltret nedåt.
3. Byte av kolfilter:

Nya kolfilter finns att köpa i fackhandeln (se extra tilbehör).

☐ Använd endast originalfilter. Originalfilter är en garanti för att fläkten ska fungera optimalt.

1. Sätt tillbaka fettfiltren.

Det gamla kolfiltret:

Kolfilter innehåller inga giftiga eller skadliga ämnen. De kan därför slängas med övriga kökssopor.

Rengöring och skötsel

Dra alltid först ut sladden ur vägguttaget eller skruva ur säkringen.

☐ Rengör de delar av fläkten du kommer åt i samband med rengöringen av fettfiltren. Därigenom förebygger du risken för bränder samtidigt som fläkten kan fungera optimalt.
Använd varmt vatten med diskmedel i eller milt fönsterrengöringsmedel.
☐ Skrapa inte av smuts som fastnat utan blöt upp det med våt trasa.
Använd inga starka rengöringsmedel eller skursvampar som kan repa ytan.
☐ Ons! Använd inte lösningsmedel (t.ex. T-sprit) på plastytor eftersom de kan ge upphov till matta fläckar. Var försiktig! Ventilera köket ordentligt. Ha ingen öppen eld i närheten.

⚠ Tangenterna rengörs med mjuk trasa fuktad i milt diskvatten. Tangenterna är av plast. Använd därför aldrig rengöringsmedel för rostfritt i samband med rengöringen.

Ytor i rostfritt stål:

Använd ett milt rengöringsmedel utan repande effekt avsett för rostfritt stål.
☐ Ytorna rengörs i slipriktningen.

⚠ Använd inte svampar som kan repa ytor i rostfritt stål och inte heller putsmedel innehållande sand, soda, syra eller klorider.

Ytor i aluminium och plast:

Använd en mjuk, luddfri fönsterduk eller mikrofiberduk.
□ Använd inga torra torkdukar.
Använd ett milt rengöringsmedel för fönster.
Använd inga starka rengöringsmedel som innehåller syra eller lut.
Använd inga skurmedel.

Byta lampor

1. Stäng av fläkten. Gör därefter fläkten strömlös antingen genom att dra ut stickkontakten ur vägguttaget eller vrida ur säkringen till fläkten.
   ⚠ Halogenlampor blir mycket heta när de lyser. Det finns risk för brännskador en lång stund efter det att de stängts av.
2. Lossa ringen runt lampan med hjälp av en skruvmejsel e.dyl. enligt.

1. Byt till ny halogenlampa (finns att köpa i handeln, 12 volt, max. 20 watt, sockel G4).

Obs! Ta i lampan som på. Ta inte i lampan med fingrarna utan använd en ren handduk.

1. Sätt tillbaka lampringen.
2. Sätt tillbaka stickkontakten i vägguttaget resp. vrid åter i säkringen.

Obs! Om belysningen inte då fungerar, kontrollera att du satt fast lamporna på rätt sält.

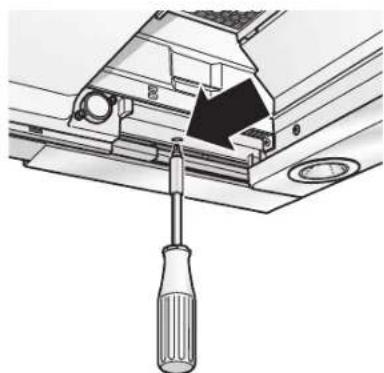

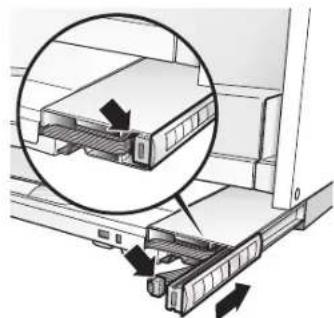

Flytta manöverpanelen

Manöverpanelen i mitten av den utdragbara fronten kan flyttas till höger resp. vänster sida.

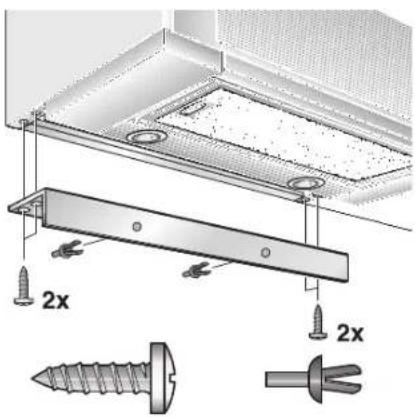

Dessutom kan manöverpanelen monteras framtill i en grepplist, medföljer resp. finns som extra tillbehör.

1. Lossa de 2 skruvarna underifrån.

2. Ta ut manöverpanelen och lossa kontakten till bandkabeln.

3. Lossa täckbiten i frontens sida.

4. Stick in kontakten till den bandkabel som sitter i frontens sida i manöverpanelen.

5. Skjut in manöverpanelen i frontens sida.

⚠️ Skjut även in bandkabeln.

1. Flytta täckbiten till frontens mitt och fäst den underifrån med 2 skruvar.

Ställa in ljud- och ljussignalen som anger rengöring/byte av filter

Om det blir nödvändigt att ändra driftsättet (frånuft/med kolfilter) måste även ljud- och ljussignalen som anger att det är dags att rengöra fettfilter resp. dags att byta kolfilter ändras (se monteringsanvisningen).

Råd vid fel

Om det i teckenrutan står eller L:

Se avsnittet "Filter och skötsel".

Om fläkten inte fungerar:

Dra ut stickkontakten ur vägguttaget eller skruva ur säkringen. Vänta ca. 1 minut och sätt därefter tillbaka stickkontakten i vägguttaget resp. skruva åter i säkringen. Starta fläkten på nytt.

Ta kontakt med en serviceverkstad vid ev. frågor eller vid fel på fläkten.

(Se förteckningen över serviceverkstäder).

Uppge uppgifterna nedan vid kontakt med serviceverkstad:

E-nr.

FD

Fyll i uppgifterna från typskylten redan nu i fältet ovan. Om du tar ut fettfiltren syns typskylten inuti fläkten.

⚠ Tillverkaren av fläkten har inget garantiansvar för reklamationer som kan hänföras till hur rördragningen planerats och utförts.

⚠ Gamla uttjänta produkter är inte värdelöst avfall. Om de får tas om hand på miljöriktigt sätt kan värdefulla råmaterial återvinnas. Förstör den gamla fläkten innan den lämnas till skrotning.

⚠ Den nya fläkten har skyddats av förpackningsmaterialet på sin väg till dig. Samtliga material som använts är miljövänliga och kan återvinnas.

Hör med din kommun eller det lokala renhällningsverket var du kan lämna förpackningsmaterialet så att det tas om hand på bästa miljöriktiga sätt.

⚠ Fläkten har två olika arbetssätt: frånluft eller med kolfilter.

⚠ Spisfläkten ska alltid placeras mitt över håll/spis.

⚠️ Minimiavständ mellan elektriska kokzoner och fläktens underkant: 430 mm, bild 1.

⚠ Fläkten får monteras över eldstad för fast bränsle endast om eldstaden har ett slutet icke avtagbart skyddshölje och i enlighet med gällande bestämmelser i resp. land. Denna inskränkning gäller ej för gasspis/-häll.

⚠️ Ju mindre avständ mellan spisfläkt och spis desto större risk för att det bildas vattendroppar på fläktens undersida p.g.a. vattenånga.

Kompletterande anvisningar vid montering över gasspis/-häll:

⚠ Om fläkten ska monteras över gasspis/-häll måste detta göras i enlighet med gällande bestämmelser i resp. land (t.ex. Technische Regeln Gasinstallation TRG för Tyskland).

⚠ Följ gällande anvisningar för montering av spisfläktar samt de monteringsanvisningar tillverkaren av gasspisen/-hällen lämnar.

⚠ Fläkten får endast monteras med ena sidan mot högskåp eller hög vägg. Minimiavständ 300 mm.

⚠ För gashällar gäller att minsta avständ från fläktens underkant till gallret som tillagningskärlet står på ska vara: 650 mm, se bild 1.

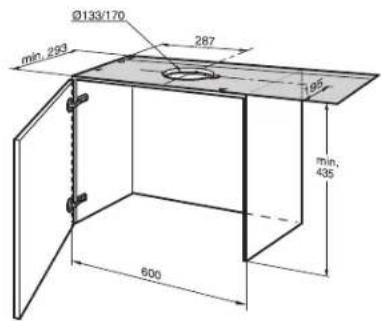

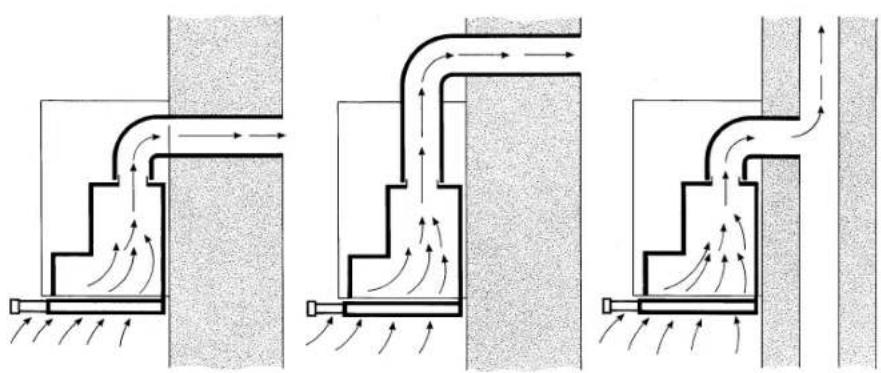

Före monteringen

Frånluft

Den avgående luften leds via en ventilationstrumma uppåt eller direkt ut i det fria.

Den avgående luften får inte ledas ut i skorsten för rök eller avgas om denna är i funktion eller i en trumma som används för ventilation av rum där det står en eldstad.

Gällande föreskrifter (t.ex. byggnorm) måste åtföljas beträffande hur den avgående luften får ledas ut.

Är skorstenen inte längre i funktion måste tillåtelse inhämtas från ansvarig sotare.

Om fläkten används samtidigt med eldstad som är beroende av luften i rummet (t.ex. gas-, olje- eller kolugn, varmvattenberedare) måste det finnas tillräcklig mängd förbränningsluft för resp. ugn.

Det är ingen fara om ugnen ifråga står i ett rum där undertrycket inte överskrider 4Pa (0,04 mbar).

Detta kan man uppnå om förbränningsluften leds genom öppningar som inte går att stänga, t.ex. i dörrar, fönster och i kombination med öppningar för tilluft/frånluft i väggar eller med andra tekniska åtgärder.

Om inte tillräcklig mängd tilluft tillförs finns det risk för förgiftning pga att oförbrända gaser sugs tillbaka in i rummet.

Enbart ett hål i väggen för tilluft och frånluft är inte tillräckligt för att värdena ska hamna inom tillåtna gränser.

Observera att du vid beräkningen alltid måste utgå ifrån hela väningens ventilation. Denna regel gäller inte för spisar, t.ex. spishällar och gasspisar.

Om du använder spisfläkt med kolfilter gäller inte ovanstående reservationer.

Vid frånluft bör kallrasskydd användas. Om kallrasskydd inte levereras tillsammans med fläkten kan det köpas i fackhandeln.

Om frånluften leds ut genom yttervägg bör teleskopisk anslutningslåda mot mur användas. Ej tillåtet i Sverige.

Så här fungerar spisfläkten mest effektivt:

Kort, slät imkanal; använd helst spirorör eftersom spiralslang hindrar luftströmmen.
Så få rörkrökar som möjligt.

Så stor diameter som möjligt på rör och rörkrökar (helst 150 mm ∅).

Långa, icke släta frånluftsrör, många böjar eller för liten rördiameter gör att effekten inte blir optimal samtidigt som bullret ökar.

⚠ Tillverkaren av fläkten har inget garantiansvar för reklamationer som kan hänföras till hur rördragningen planerats och utförts.

☐ Runda kanaler Kort frånluftskanal: inre diameter minst. 120 mm, Lång frånluftskanal: inre diameter minst. 150 mm.

Platta kanaler måste ha likvärdig inre area som runda: Kanalerna bör inte ha några skarpa böjar.

120 mm ca. 113 cm 150 mm ca. 177 cm

□ Vid avvikande rördiameter: Sätt in tätningslister.

□ Vid frånluft: Sörj för tillräcklig ventilation.

Fränluften leds direkt bakåt:

Möjligt bara inne i ett högskåp.

Gör en öppning i skåpets tak och ett urtag för anslutningssladden.

Frånluften leds direkt uppåt:

1. Gör en öppning i skåpets tak och ett urtag för anslutningssladden enligt.
2. Mall Ⓘ finns bifogad -.
3. Såga bort minst 270 mm av skåpets botten.

Anslutning till imkanal ∅ 150 mm:

Sätt fast den bifogade slangen direkt på rörstosen med slangklämman.

Anslutning till imkanal ∅ 120 mm:

Sätt fast det bifogade reduceringsstycket i utblåset.
Fäst imkanalen i reduceringsstycket.

Kolfilter

☐ Om anslutning till husets ventilationskanal inte är möjlig.

⚠️ Komplett monteringsset finns att köpa i fackhandeln.

Resp. tillbehörs-nummer återfinns i slutet av denna bruks-anvisning.

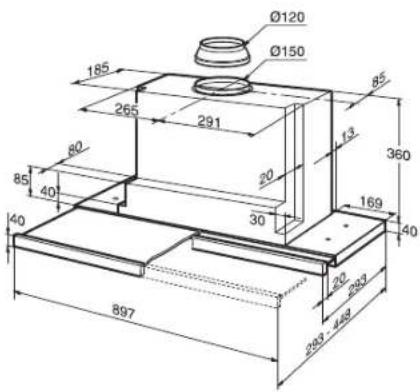

Denna spisfläkt är avsedd att byggas in i ett överskåp med följande mått:

Bredd: 600 mm

Djup: 293 - 350 mm

Höjd: minst. 435 mm.

När skåpet är djupare än 293 mm kan spisfläkten monteras längre in för att t.ex. bereda plats för kryddhylla.

Skjut då mallen Ⓐ längre in.

⚠️ Kontrollera noga att skåpet sitter ihop ordentligt både under och efter monteringen.

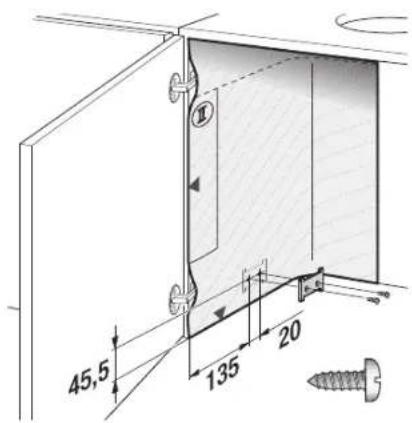

1. Markera två fästpunkter till höger och två till vänster nedtill på överskåpets insidor och märk med en syl e.dyl.

När du ska borra:

∅ 2 mm - max. 10 mm djupt.

Använd bifogad mall ⑪.

1. Skruva fast de två beslagen.

2. Häng upp skåpet med luckan på och rikta det.

⚠️ Kontrollera att du fått rätt minsta avständ mellan kokzon och spisfläkt! (se fig. 1).

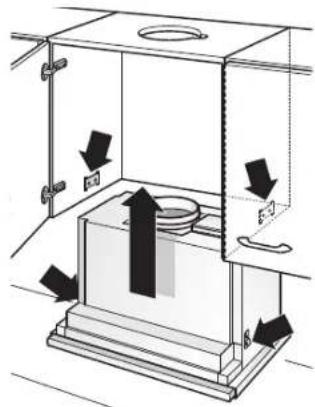

Montera in fläkten i skåpet

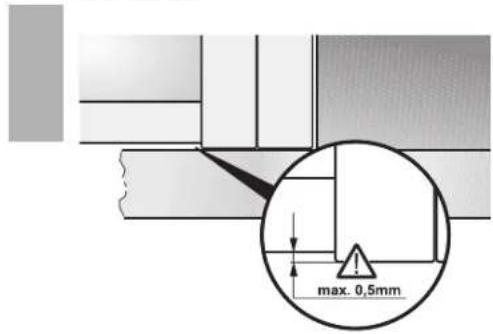

⚠️ Kontrollera att skäpluckan/luckorna inte hänger snett.

1. Lossa fettfiltren (se bruksanvisningen).

2. Stoppa in fläkten i skåpet underifrån och skjut den uppåt tills den säkert sitter fast i beslagen på överskåpets insidor.

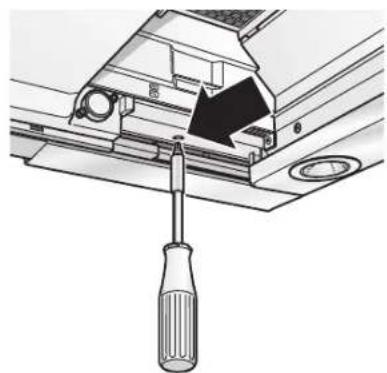

1. Dra åt skruvarna till de fjädrande beslagen på fläktens insidor en aning med en skruvmejsel.

□ Kontrollera att spisfläkten sitter rakt.

Dra försiktigt åt de båda fästskruvarna.

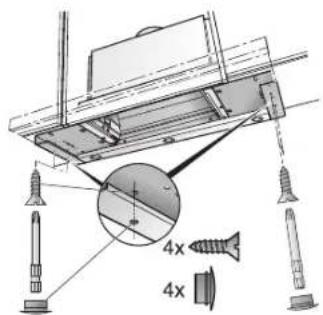

1. Korta vid behov täckbiten mot väggen till erforderlig längd (genom att ex. såga av den).

Förmontera täckbiten med hjälp av de bifogade clipsen.

Skruva fast täckbiten i överskåpet.

Montera in fläkten i skåpet

1. Dra nätanslutningskabeln genom skåpet.
2. Koppla samman rören i överskåpet.
3. Fäst vid behov slangen i skåpets tak -.
4. Sätt tillbaka fettfiltren (se bruksanvisningen).

Obs! Den del av fläkten som finns inuti skåpet kan klädas in med t.ex. spånplatta.

☐ Hylla får inte placeras på själva fläkten.
Fäst inte beklädnaden i fläkten.
Tänk på att du måste kunna komma åt fläkten vid sotning samt vid eventuella fel.

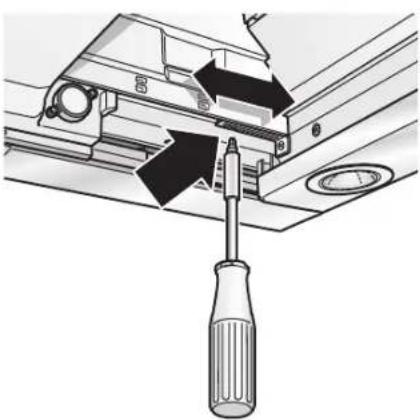

☐ Om fläkten ska sitta längre bak i skåpet kan ändlägena för den skjutbara fronten flyttas framåt.
Gör då så här: Lossa skruvarna, flytta fram ändläget och dra därefter åter fast skruvarna.

Flytta manöverpanelen:

Se bruksanvisningen.

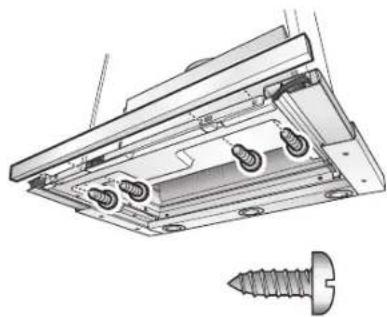

Frontlist:

Fläkten måste förses med en frontlist.

Denna frontlist kan vara i samma material som övrig köksinredning eller vara någon av de lister som finns som extra tillbehör.

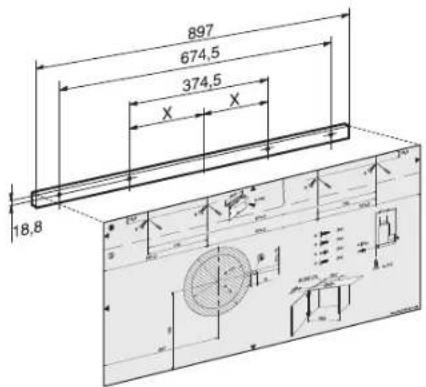

1. Markera tre fästpunkter i trälisten med hjälp av mall Ⓤ). Märk med en syl e.dyl. När du ska borra:

2 mm - max. 10 mm djupt.

1. Justera listen så att den sitter rakt och skruva fast den i fläkten.

⚠️ Kontrollera att bandkabeln inte kläms fast.

Spisfläkten får endast anslutas direkt till ett jordat vägguttag, förutsatt att detta är installerat enligt gällande bestämmelser och att stickproppen är skyddat genom jordning. Det jordade vägguttaget bör om möjligt installeras direkt ovanför spisfläkten eller i dess omedelbara närhet.

Det jordade vägguttaget bör anslutas till en egen strömkrets.

Elektriska data:

Dessa data hittar du på typskylten, som du ser inuti fläkten när du tagit av filterramen.

⚠ Före alla slags reparationer på fläkten skall den först göras strömlös: dra ut sladden ur vägguttaget eller skruva ur säkringen.

Anslutningssladdens längd: 1,30 m. Om fast anslutning fordras:

Spisfläkten får endast monteras av behörig elektriker.

Frånskiljare måste användas. Använd en kontakt med en kontaktöppning om minst 3 mm och allpolig frånslagning.

Spisfläkten är avstörd enligt EUs bestämmelser för radioavstörning.

Vikt i kg:

Frånluft Kolfilter
16,0 16,5

Rätt till tekniska ändringar förbehålles.

Ändra från frånluft till kolfilter

Ändra till drift med kolfilter:

• Vid leverans är fläkten inställd på frånluftsdrift.
  Fläkten måste vara ansluten till elnätet men avstängd.

1. Håll knappen Ⓓ️ intryckt.
2. Håll knappen ⏻ intryckt ca. 3 sekunder.
   □ I teckenrutan visas ett [.
3. Släpp knapparna.
   ☐ Efter en kort stund slocknar angivelsen i teckenrutan.

Återställa till frånluftsdrift:

1. Upprepa enligt ovan.
   □ I teckenrutan visas ≡.
2. Släpp knapparna.
   □ Efter en kort stund slocknar angivelsen i teckenrutan.

Ta bort fläkten ur skåpet

1. Dra ut stickproppen ur vägguttaget.
2. Ta loss rören.
3. Ta ut filtren.
4. Lossa skruvarna till de fjädrande beslagen på fläktens insidor tills fläkten inte längre sjunker.

⚠️ Skjut inte fläkten uppåt i samband med att du lossar skruvarna.

1. Skjut därefter fläkten en aning uppåt tills den lossnar ur beslagen på överskåpets insidor. Ta sedan ut fläkten underifrån.

⚠️ Fästskruvarna kan skjuta ut. Skjut inte in fronten med våld i samband med att fläkten lyfts.

1. Innan fläkten ska sättas tillbaka igen:

Dra åt skruvarna till de fjädrande beslagen på fläktens insidor tills beslagen kommer fram.

Bruksanvisning:

Apparatbeskrivelse

⚠ Bruken av damphetten er kun begrenset tillatt over en komfyr/ovn for faste brennstoffer (kull, tre o.l.) (se monteringsanvisningen).

Gass kokeplater / gass komfyr

⚠️ Gasskomfyrer må alltid benyttes riktig.

Viktig:

Lyset kan brukes när som helst, også när viften er slätt av.

Inn-/utkopling:

Trykk tasten

Kast av aktiv-kullfilteret:

Pass på: Stikkontaktholder. Bruk en ren klut när du tar på lyspæren.

Omskifting av betjeningsdelen

1. Skru de to festeskruene på med en skrutang (akkuskruer).

Flytting av betjeningsdelen:

Se bruksanvisning.

Tryk på tasten Ⓑ eller +.

□ Ventilatoren starter i trin 2.

Indstilling af ventilatortrin/intensiv-trin:

Pas på: Stikfatning.
