BRUKSANVISNING CS-NZ25TKE PANASONIC

Innan du använder enheten, läs noga igenom denna bruksanvisning och spara den för framtida bruk.

De medföljande installationsanvisningarna ska sparas och läsas av installatören före installationen.

Fjärrkontrollen fi nns i inomhusenheten och tas bort av installatören före installationen.

Bruksanvisninger

30-43

Klimaanlegg

Erbjuder maximal komfort och ren luft med optimala energisparmetoder.

Solljussensor och fjärrkontrollmottagare

Fjärrkontrollen måste befi nna sig inom 8 m från inomhusdelens mottagare.

INVERTER +8/15°C HEAT 23.0°C 12:00 10:00 AUTO FAN OFF/ON ECONAVI MODE +8-15°C HEAT TEMP POWER/UL OUT FAN SPEEDS AIR SWING ON TIMER OFF SET CANCEL CLOCK AC RC SET CHECK RESET Panasonic AIR CONDITIONER

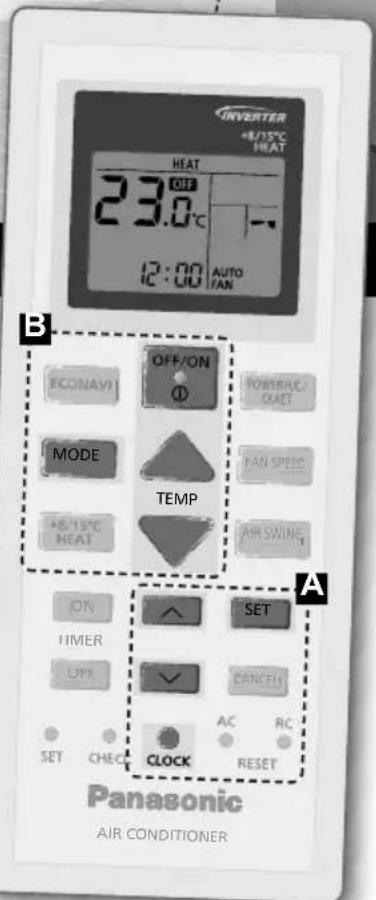

Snabbguide

Sätta i batterier

① Dra loss bakstycket på fjärrkontrollen
② Sätt i batterier av typen AAA eller R03 (kan användas \~ 1 år)
③ Stäng locket

A Klockinställning

① Tryck på och ställ in tiden • Tryck och håll ner cirka 5 sekunder för att visa tiden i 12 timmars- (F.M./E.M.) eller 24 timmarsformat.
② Bekräfta SET.

Econavi

De intelligenta

solljussensorerna övervakar solljusintensitet.

Se "Läs mer..." för mer information.

VARNING	Den här symbolen visar att utrustningen har ett antändbart kylmedel. Om kylmedlet läcker fi nns risk för antändning vid en extern gnistkälla.
FÖRSIKTIGHET	Den här symbolen visar att bruksanvisningen ska läsas igenom noggrant.
FÖRSIKTIGHET	Den här symbolen visar att det fi nns information i bruksanvisningen och/eller installationshandboken.

Tack för ditt köp av Panasonic luftkonditionering.

Innehållsförteckning

Säkerhetsföreskrifter....18-21

Hur den används.... 22-23

Läs mer... 24-25

Rengöringsinstruktioner......26

Problemlösning.... 27-29

Information.... 73

Tillbehör

• Fjärrkontroll
- AAA eller R03 batterier × 2
- Hållare för fjärrkontroll
- Skruvar för fjärrkontrollens hållare × 2

Bilderna i denna skötselanvisning är endast illustrativa och kan därför skilja sig från den faktiska modellen.

Förändringar kan göras utan föregående meddelande angående framtida förbättringar.

B Grundläggande användning

① Tryck på MODE för att välja önskat läge.

② Tryck på för att starta/stoppa användningen.

- Observera att OFF lampan visas för att starta enheten.

• Valområde: 16.0 °C \~ 30.0 °C / 60 °F \~ 86 °F. (Ej tillgängligt i läget FAN).
• Tryck och håll ner i cirka 10 sekunder för att växla temperaturindikeringen mellan °C och °F.

För att undvika skada på dig själv, skada på andra, eller skada på egendom, var god iaktta följande: Felaktig användning orsakad av att skötselanvisningen inte följts kan leda till skador, nedan klassas deras allvar: Denna apparat är inte avsedd att vara tillgänglig för allmänheten.

För apparat fylld med R32 (milt lättantändligt kylmedel).

Om kylmelet läcker och exponeras för en extern tändningskälla fi nns risk för brand.

WARNING

Denna symbol varnar för dödsfara eller allvarliga skador.

FÖRSIKTIGHET

Denna symbol varnar för personskada eller skada på egendom.

Instruktioner klassifi ceras med följande symboler:

Denna symbol betecknar en handling som är FÖRBJUDEN.

Dessa symboler betecknar handlingar som är NÖDVÄNDIGA.

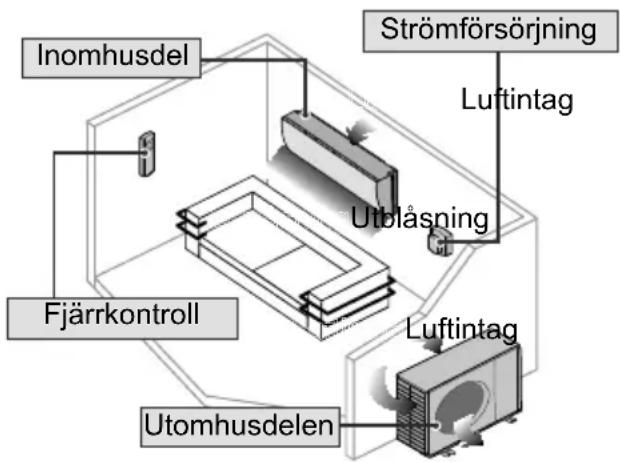

Inomhusdel Strömförsörjning Luftintag Fjärrkontroll Utblåsning Luftintag Utomhusdelen

Utblåsning

WARNING

Inomhus- och utomhusenhet

Den här apparaten kan användas av barn från åtta år och uppåt och personer med fysiska eller mentala hinder eller med brist på erfarenhet och kunskap, förutsatt att de har fått övervakning eller instruktioner angående användning av apparaten på ett säkert sätt och förstår riskerna som medföljer. Barn bör inte leka med apparaten. Rengörning och användarunderhåll ska inte utföras av barn utan övervakning.

Kontakta en auktoriserad återförsäljare eller specialist för att rengöra de interna delarna, reparera, installera, avlägsna eller återinstallera enheten. Felaktig installation kan leda till läckage, elektriska stötar eller eldsvåda.

Kontrollera med en auktoriserad återförsäljare eller specialist för användning av ett godkänt köldmedia. Att använda ett köldmedia annat än det som är specifi cerat kan ge upphov till skada på produkten, bristning och skada, etc.

Installera inte enheten i en potentiellt explosiv eller lättantändlig miljö. Underlåtenhet i detta kan resultera i skada till följd av eldsvåda.

För inte in dina fi ngrar eller andra föremål i luftkonditionerarens inomhus- eller utomhusenhet, eftersom roterande delar kan orsaka personskada.

Rör inte utomhusenheten under blixtoväder, då det kan orsaka elstöt.

Utsätt dig inte för direkt kalluft under en längre tid för att undvika för kraftig nedkylning.

Sitt inte och ställ dig inte på enheten, eftersom du då kan trilla och skada dig.

Fjärrkontroll

Låt inte små barn leka med fjärrkontrollen för att förhindra att de av olyckshändelse råkar svälja batterierna.

Strömförsörjning

Använd inte modifi erad sladd, förgreningssladd, förlängningssladd eller ospecifi cerad sladd för att undvika överhettning och eldsvåda.

För att förhindra överhettning, eldsvåda eller elchock:

• Dela inte det använda uttaget med annan utrustning.
• Manövrera inte enheten med våta händer.
• Böj inte elsladden för mycket.
• Manövrera inte enheten genom att dra ut eller sätta i elkontakten.

Om nätsladden blir skadad, måste den, för att farliga situationer ska undvikas, bytas ut av tillverkaren, servicepersonal eller en person med motsvarande kompetens.

Denna utrustning rekommenderas starkt att installeras med Jordfelsbrytare (ELCB, Earth Leakage Circuit Breaker) eller Skyddsenhet för Restström (RCD, Residual Current Device) för att undvika elstöt eller eldsvåda.

För att förhindra överhettning, eldsvåda eller elchock:

• Sätt i elkontakten på rätt sätt.
• Damm på elkontakten skall torkas av med jämna mellanrum med en torr trasa.

Sluta använda produkten om något onormalt/fel uppträder och koppla ur strömkontakten eller stang av med strömväxlaren och brytaren.

(Risk för rök/eld/elstöt) Exempel på vad som är onormalt/fel

• Jordfelsbrytaren (ELCB:n) löser ofta ut.
• Det luktar bränt.
• Onormala störljud eller vibrationer hos enheten.
  • Vatten läcker från inomhusenheten.
• Strömsladden eller -kontakten blir onormalt het.
• Fläkthastigheten kan inte kontrolleras.
• Enheten stoppar direkt även om den satts på för drift.
• Fläkten stoppar inte även om driften stoppas.
  Kontakta omedelbart din lokala återförsäljare för underhåll/ reparation.

Denna utrustning måste jordas för att undvika elstöt eller eldsvåda.

Förhindra elskador genom att stänga av strömmen och koppla ur:

-Innan rengöring eller underhållsarbete, -Vid långvarig avstängning, eller -Vid kraftigt åskväder.

WARNING

Försiktighetsåtgärd för enhet som har fyllts med R32

Var särskilt försiktig med följande saker när du använder apparater och hanterar köldmediet.

Apparaten ska installeras och/eller användas i ett rum med en golvyta som överstiger Amin (m²) och inte vara i närheten av antändliga källor som värme/gnistor/öppna lågor eller farliga områden som gasapparater, gasspisar, gassystem eller elspisar osv. (Se tabell A för installationsanvisningar och tabellen för Amin (m²)).

Var medveten om att kylmedlet inte får innehålla någon lukt. Vi rekommenderar att du använder lämpliga kylmedelsgasdetetektorer, för användning och läckagevarning.

Eftersom driftstrycket är högre än för modeller med köldmediet R22 används en del specialverktyg för rörsystem, installation samt service.

Särskilt när man byter ut en modell med köldmediet R22 mot en ny modell med köldmediet R32, ska man alltid byta ut det konventionella rörsystemet och kopplingsmuttrarna med det som gäller för R32 och R410A för utomhusenheten.

Flänsmuttern och röret för R32 på utomhusenhetens sida kan också användas för modell R410A.

Modeller som använder köldmediet R32 och R410A har en annan gångdiameter för påfyllningsöppningen för att undvika att man fyller på med köldmediet R22 och av säkerhetsskäl.

Därför ska man på kontrollera detta på förhand. [Gängdiameter för påfyllningsöppningen för R32 och R410A är 12,7 mm.]

Var extra försiktig så att främmande föremål (olja, vatten, etc.) inte kommer in i rörsystemet. Likaså, täta öppningen ordentligt genom att klämma, tejpa, etc. vid lagring av rörsystemet (hanteringen av R32 liknar R410A).

Denna apparat ska förvaras i ett välventilerat utrymme.

Denna apparat ska förvaras i ett rum fritt från öppna lågor och antändningskällor.

Denna apparat ska förvaras så att man förhindrar att mekaniska skador inträff ar.

Använd inte metoder för att påskynda avfrostnings- eller rengöringsprocessen, förutom de tillvägagångssätt som har rekommenderats av tillverkaren. Olämpliga metoder eller användning av inkompatibelt material kan orsaka produktskada, explosion eller allvarlig personskada.

Får ej punkteras eller brännas då apparaten är trycksatt. Utsätt inte apparaten för värme, eld, gnistor eller andra källor av antändning. Då det kan leda till explosion och orsaka personskada eller dödsfall.

FÖRSIKTIGHET

Inomhus- och utomhusenhet

Tvätta inte inomhusdelen med vatten, bensin, thinner eller skurpulver för att undvika skada eller korrosion på enheten.

Använd inte för förvaring av fi nkänslig utrustning, mat, djur, växter, konstverk eller andra föremål. Detta kan orsaka kvalitetsförsämring, etc.

Använd inte antändbar utrustning framför luftfl ödesutgången för att undvika spridning av eldsvåda.

Utsätt inte växter eller husdjur för direkt luftfl öde för att undvika skador på dem, etc.

Rör inte den vassa aluminiumfl änsen, eftersom vassa delar kan orsaka personskada.

Sätt inte på inomhusenheten till ON då du vaxar golvet. Efter vaxning, vädra rummet ordentligt innan du använder enheten.

Installera inte enheten på oljiga eller rökiga platser för att förhindra skador på enheten.

Montera inte isär enheten för rengöring för att undvika personskador.

Stå inte på en ostadig bänk när du rengör för att undvika personskador.

Ställ inte vaser eller behållare med vatten på enheten. Vatten kan tränga in i enheten och försämra isoleringen. Detta kan orsaka elchock.

Öppna inte fönstret eller dörren under en längre användningsperiod, eftersom det kan leda till ineff ektiv strömförbrukning och obehagliga temperaturförändringar.

Förhindra vattenläckage genom att se till att dräneringsröret är:

-Rätt anslutet,

- Fritt från rännor och behållare, eller

-Inte nersänkt i vatten

Efter en längre tids användning eller användning med någon bränsledriven utrustning, lufta rummet regelbundet.

Efter en längre tids användning, se till så att monteringskonsolen inte är försvagad för att undvika att enheten faller ner.

Fjärrkontroll

Använd inte uppladdningsbara batterier

(Ni-Cd) till fjärrkontrollen. Det kan skada fjärrkontrollen.

För att förhindra tekniska fel eller skador på fjärrkontrollen:

• Ta ur batterierna ur fjärrkontrollen om värmepumpen inte skall användas under en längre tid.
- Nya batterier av samma sort måste sättas i enligt polaritetsmarkeringen.

Strömförsörjning

Håll i nätkontakten – inte nätsladden – och dra, för att koppla ur enheten för att förhindra elchock.

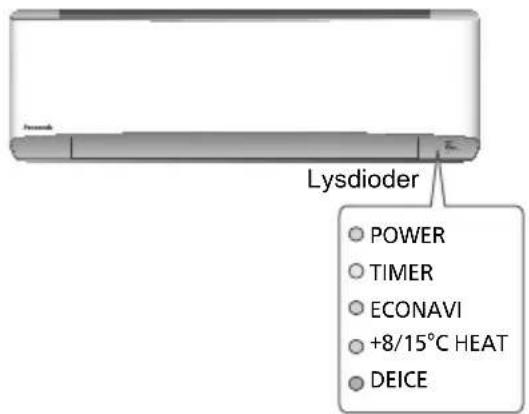

Lysdioder POWER TIMER ECONAVI +8/15°C HEAT DEICE

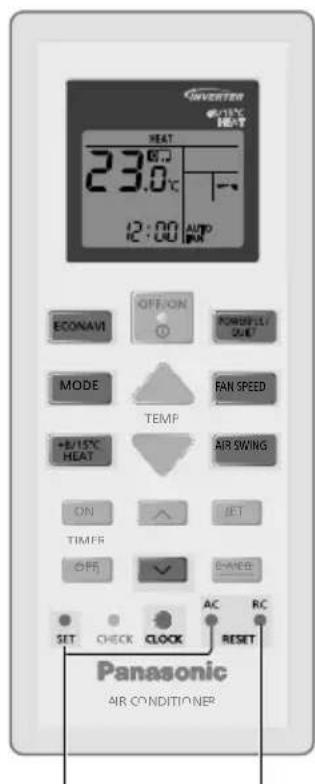

GOUTER +15°C HEAT 23.0°C 12:00 ECONAVI OFF/ON MODE FAN SPEED +8/15°C HEAT TEMP AIR SWING ON JET TIMER OFF OWNER SET CHECK CLOCK AC RC RESET Panasonic AIR CONDITIONER

Används ej i normal drift.
Tryck för att återställa fjärrkontrollen till standardinställning.

För att justera vertikal luftriktning

AIR SWING — Övre riktning AUTO

• Justera inte luckan för hand.

• För sidoriktning är den manuellt justerbar såsom visas.

För justering av fl äkthastighet

• För AUTO, justeras inomhusfl äkthastigheten automatiskt enligt användarläge.
• För en låg bullernivå ska man välja den lägsta fl äkthastigheten(■).

För att växla mellan kraftfull & tyst

För att snabbt uppnå den förinställda temperaturen

- Denna åtgärd fortsätter tills man avbryter den genom att på nytt trycka på knappen POWERFUL/ QUET eller STÄNGER av enheten.

QUIET:

För att få en tyst drift

• Denna funktion reducerar luftfl ödesoljud.

För att spara energi

Underhållsvärme

• Bibehåll inomhustemperaturen vid 8/15°C. Fläkten växlar till hög fl äkthastighet automatiskt.
• Denna funktion ändrar användarläget och kan raderas genom att MODE trycks ner.
• Avfrostning vid utomhusenheten kan resultera i plötslig kall luft från inomhusenheten. Eliminera kall luft med uppvärmningsläget.

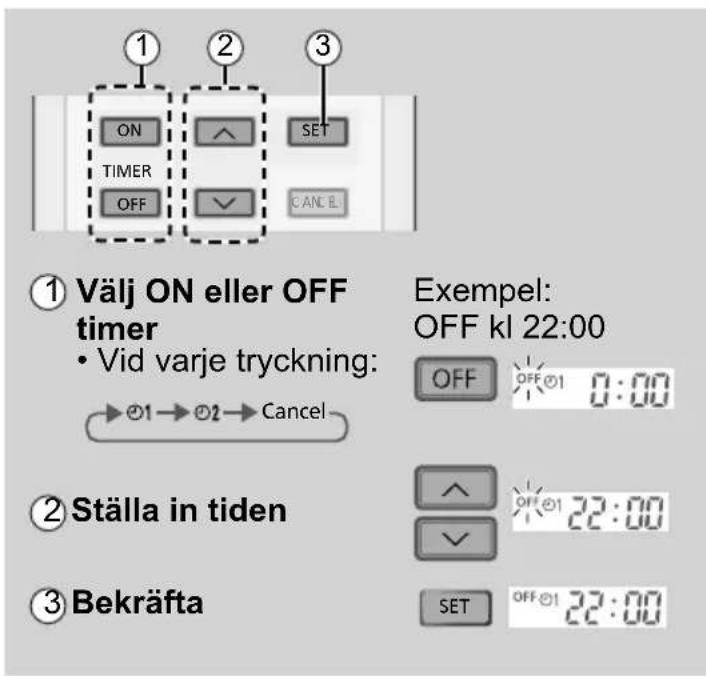

Ställa in timern

2 inställningar för ON- och OFF-timer fi nns tillgängliga för att sätta på enheten till ON eller stänga av den till OFF vid olika förinställda tider.

① Välj ON eller OFF timer • Vid varje tryckning: Exempel: OFF kl 22:00 OFF OFF 0:00 ② Ställa in tiden SET OFF 22:00 ③ Bekräfta

• För att stänga av ON- eller OFF-timern, tryc på ON eller för att välja 1 respektive 2 och tryck sedan på CANCEL
• Om timern avbryts manuellt eller på grund av strömavbrott, kan du återställa timern igen genom att trycka på ON eller OFF för att välja respektive Ⓤ1eller och tryck sedan på SET.
• Den närmaste timerinställningen visas och aktiveras i följd.
• Timeroperation är baserad på klockan i fjärrkontrollen och den upprepas dagligen när den väl är inställd. För klockinställning, se Snabbguide.

Obs

ECONAVI , POWERFUL/QUIET• Kan aktiveras i alla lägen och kan stängas av genom att motsvarande knapp trycks ned en gång till.

ECONAVI POWERFUL/QUIET +8/15°CHEAT• Kan inte väljas samtidigt.

Driftsläge

VÄRME : Strömindikatorn blinkar i det inledande skedet av detta steg. Enheten tar en stund att värmas upp. Enheten kanske stoppar varmluftstillförseln för avisningen. Avisningsindikatorn är PÅ under denna funktion. För system där HEAT-läget är låst, om något annat driftsläge än HEAT har valts, stoppas inomhusenheten och POWER-indikatorn börjar blinka.

KYLA : Tillhandahåller effektiv komfortabel kylning för att passa dina behov. DRY : Enheten arbetar med låg fläkthastighet för att ge en mild nedkylning. FAN : För att få luften att cirkulera i rummet.

AUTO : Under drift kommer strömindikatorn att blinka i början. Enheten väljer driftläge var 10 minut beroende på dess inställning och rumstemperatur.

Temperaturinställning för energibesparing

Du kan spara energi om enheten används inom den rekommenderade temperaturen. VÄRME : 20.0 °C \~ 24.0 °C / 68 °F \~ 75 °F. KYLA : 26.0 °C \~ 28.0 °C / 79 °F \~ 82 °F.

Luftfl ödesriktning

I läget COOL/DRY: Och om AUTO är inställt, svänger klaff en automatiskt upp/ned.

I läget HEAT: Och om AUTO är inställt, är den horisontella klaff en fi xerad i det förutbestämda läget.

Kontroll automatisk omstart

När strömmen kommer tillbaka efter ett strömavbrott, kommer driften återupptas automatiskt i samma läge och luftriktning som tidigare. - Denna kontroll fungerar inte när TIMERN är konfi gurerad.

ECONAVI

■ Econavi med solljussensor

Econavi detekterar potentiellt energislöseri med hjälp av solljussensorn.

Solljussensorn detekterar solljusets intensitetsförändring i rummet. Den minskar energislöseriet när solljuset är mindre intensivt.

Detektering av solljus

Justerar strömmen efter förändringar i solljusintensitet.

Driftsförhållanden
Använd denna luftkonditionering inom det temperaturområde som har angetts i tabellen.

Temperatur °C (°F)		Inomhus Utomhus
		DBT WBT	DBT WBT
KYLA	Max. 32	(89.6) 23 (73.4)	43 (109.4) 26	(78.8)
	Min. 16	(60.8) 11 (51.8)	-15 (5.0) 11 (5	1.8)
VÄRME	Max. 30	(86.0) - 24 (75.2)	18 (64.4)
	Min. 16	(60.8) -	-20 (-4.0)	-
+8/15°C VÄRME	Max.	15 (59.0) -	-
	Min. 8	(46.4)	-20 (-4.0)

DBT : Torr temperatur, WBT : Våt temperatur

För att säkerställa optimal prestanda för enheten måste rengöring utföras vid regelbundna intervall. På en smutsig enhet kan tekniska fel uppstå och du kan få felkoden "H99". Kontakta en auktoriserad återförsäljare.

• Slå ifrån strömmen och koppla ur enheten innan rengöring utförs.
• Rör ej aluminiumfl änsen, den vassa delen kan orsaka skada.
• Använd inte bensin, thinner eller skurpulver.
• Använd endast tvål (≈ pH 7) eller neutrala hushållsrengöringsmedel.
• Använd inte varmare vatten än 40 °C / 104 °F.

Inomhusdel

Torka försiktigt med en torr, mjuk trasa.

Utomhusdelen

Se till att luftutsläppet av utomhusenheten inte är blockerat av löv eller snö som har fallit ner.

Rensa eventuella blockeringar från dräneringsröret.

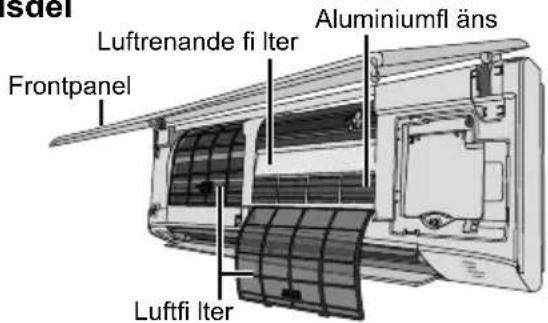

Inomhusdel

sdel Luftrenande fi iter Frontpanel Aluminiumfl äns Luftfi iter

Luftfi Iter

En gång varannan vecka

• Tvätta/skölj fi ltren försiktigt med vatten för att undvika skada på fi lterytan.
• Torka fi ltren noggrant i skuggan, borta från eld eller direkt solljus.
• Byt ut fi ltret om det är skadat.

Ta bort luftfi Iter Sätt fast luftfi Iter

• Tvätta inte/skölj inte fi ltret i vatten.
• Byt ut fi ltret var tionde år eller om det har skadats. Artikelnr: CZ-SA32P

Frontpanel

Rengör varsamt och låt torka.

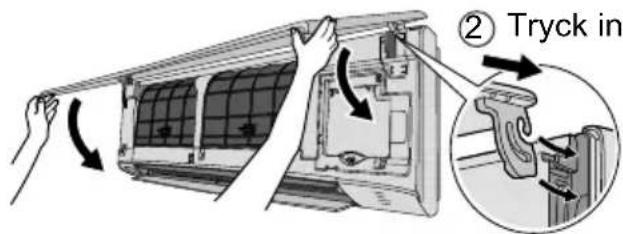

Avlägsna frontpanelen Stäng den ordentligt

② Dra ut och lyft upp.

① Frigör krokarna på båda ändarna.

① För in på båda sidorna.

③ Stäng.
④ Tryck på båda ändarna och på mitten av frontpanelen.

Följande yttringar är ej tecken på tekniska fel.

Yttring Orsak
Dimma kommer ur inomhusdelen. • Kondensering på grund av kylprocessen.
Låter som rinnande vatten under drift. • Flöde av kylmedel inuti enheten.
Onormal lukt i rummet. • Detta kan bero på en fuktig lukt som avges från väggen, mattan, möblerna eller textilier.
Fläkten i inomhusdelen stannar tillfälligt vid automatisk fl äkthastighet.	• Hjälper till att avlägsna lukt från inomhusdelen.
Luftfl ödet fortsätter även efter att användningen stoppats.	• Utsläppning av återstående värme från inomhusenheten (max 30 sekunder).
Driften fördröjs några minuter efter återstart. • Fördröjningen utgör ett skydd för enhetens kompressor.
Utomhusdelen avger vatten/ånga. • Kondensering eller avdunstning sker på rören.
TIMER-indikeringen är alltid på. • Den inställda timertiden upprepas dagligen när den är inställd.
Under avisningsfunktionen, är bladet stängt. • LUFTRIKTNING är inställd på AUTO.
POWER-lampan blinkar under läget HEAT utan varmluftstillförsel (och klaff en stängs).	• Enheten är i avfrostningsläge (och LUFTSVÄNGNING ställs in på AUTO).
Fläkten i inomhusdelen stannar tillfälligt vid uppvärmning.	• För att undvika kallras under avfrostning.
POWER-indikeringen blinkar innan enheten startar.	• Detta utgör ett förberedande funktionssteg när ON timer har ställts in.
Knakande ljud vid drift. • Temperaturförändringar orsakar utvidgningen/sammandragningen hos enheten.
Dammbildning på väggen. • På grund av luftcirkulation eller statisk elektricitet som genereras av luftkonditioneringsapparaten. Vissa typer av tapeter samlar mycket damm (rekommenderas att man ofta rengör området runt omkring luftkonditioneringsapparaten).
Indikatorn POWER blinkar och slutar blinka när läget COOL/DRY används.	• Systemet är låst till att enbart använda HEAT-läget.
Urblekning av vissa plastdelar. • Den del av materialet som används i plastdelar bleks ur. Detta sker i högre takt när de utsätts för värme, solljus, UV-strålning eller andra miljöfaktorer.
Kapaciteten för kylning/uppvärmning minskas när fläkthastigheten står på den lägsta inställningen.	• Den låga fläkthastigheten prioriterar låg ljudnivå, så kapaciteten för kylning/uppvärmning kan minskas (beroende på förhållande). Öka fläkthastigheten om du vill öka kapaciteten.

Kontrollera följande innan du ringer för att få hjälp.

Yttring Kontrollera
Drift i läget VÄRME/KYLA fungerar inte effektivt.	Ställ in temperaturen korrekt.Stäng alla dörrar och fönster.Rengör eller byt ut fi ltren.Ta bort eventuella hinder vid öppningarna för luftintag och luftutsläpp.
Det hörs oljud under drift.	Kolla ifall enheten installerats med en lutning.Stäng frontpanelen ordentligt.
Fjärrkontrollen fungerar inte.(Displayen är svag eller sändningssignalen är svag.)	Sätt i batterierna korrekt.Byt ut svaga batterier.
Enheten fungerar inte. • Kolla ifall strömbrytaren är frånslagen.	• Kolla ifall timern har ställts in..
Enheten tar ej emot signal från fjärrkontrollen. •	Se till så att mottagaren ej är är skymd bakom något.Vissa fl uorescerande ljus kan störa signalen. Kontakta en auktoriserad återförsäljare.

När ...

■Fjärrkontrollen saknas eller ett fel har inträff at

AUTO OFF/ON

1. Lyft frontpanelen
2. Tryck på knappen en gång för användning i AUTO-läge.
3. Tryck och håll ner knappen tills du hör ett pip och släpp sedan knappen för användning i tvingat kylläge.
4. Upprepa steg 3. Tryck och håll ner knappen tills du hör två pip och släpp sedan knappen för användning i tvingat värmeläge.
5. Tryck på knappen igen för att stänga av.

■Indikatorerna lyser för starkt

- För att dämpa eller återställa enhetens indikatorljuststyrka, tryck och håll ner i5 sekunder.

■ Genomför en säsongsinspektion efter en lång period utan användning

• Kontrollera fjärrkontrollens batterier.
• Kontrollera att det inte fi nns några hinder runt luftintags- och luftutloppsöppningarna.
• Använd knappen Auto AV/PÅ för att välja kyl-/värmedrift. Efter 15 minuters användning är det normalt att ha följande temperaturskillnader mellan luftintaget och luftutloppet:

KYLA: ≥ 8 °C / 14.4 °F VÄRME: ≥ 14 °C / 25.2 °F

■ Enheterna kommer inte att användas under en längre tid

• Aktivera värmeläge i 2 - 3 timmar för att grundligt avlägsna kvarstående fukt i de interna delarna och förhindra mögeltillväxt.
• Stäng av strömförsörjningen och koppla ur.
• Avlägsna batterierna till fjärrkontrollen.

EJ FUNKTIONSDUGLIGA KRITERIER

STÄNG AV STRÖMFÖRSÖRJNINGEN OCH KOPPLA UR och rådgör sedan med en auktoriserad återförsäljare vid följande villkor:

• Onormalt buller under drift.
• Vatten/främmande partiklar har trätt in i fjärrkontrollen.
• Vattenläckage från inomhusenhet.
• Strömbrytaren stänger ofta av.
• Strömsladden blir onormalt varm.
• Brytare eller knappar fungerar inte korrekt.

Hur man hämtar felkoder

Om enheten stannar och timerindikatorn blinkar, använd fjärrkontrollen för att hämta felkoden.

① Tryck i 5 sekunder

③ Tryck i 5 sekunder för att avsluta kontrollen

② Tryck tills du hör ett pipljud, skriv sedan ner felkoden

④ Stäng av enheten och visa felkoden till en auktoriserad återförsäljare

- För vissa fel kan du starta om enheten för begränsad användning om det är fyra pip när driften startar.

Diagnostisk display	Abnormitets-/skyddskontroll
H 00 Inget minne av fel
H 11	Kommunikation inomhus/utomhus onormal
H 12	Inomhusenhetens kapacitet ej avstämd
H 14	Insugsluftens lufttemperatursensor för inomhus onormal
H 15	Utomhuskompressorns temperatursensor onormal
H 16	Strömtransformator (CT) utomhus onormal
H 17	Onormalt tillstånd hos temperaturgivaren för insuget utomhus
H 19 Mekanism för fl äktmotor inomhus låst
H 21	Onormalt tillstånd i driften av flödesbrytaren inomhus
H 23	Inomhusvärmeväxlarens temperatursensor 1 abnormitet
H 24	Inomhusvärmeväxlarens temperatursensor 2 abnormiteter
H 25 Jonenheter inomhus onormal
H 26 Onormalt tillstånd hos negativa joner
H 27	Lufttemperatursensor för utomhus onormal
H 28	Utomhusvärmeväxlarens temperatursensor 1 onormal
H 30	Temperatursensor för utloppsrör utomhus onormal
H 31 Onormalt tillstånd hos poolgivare
H 32	Utomhusvärmeväxlarens temperatursensor 2 abnormiteter
H 33	Felkoppling inomhus/utomhus onormal
H 34	Utomhuskylfl änsens temperatursensor onormal
H 35	Onormalt tillstånd hos negativ vattenström inomhus/utomhus
H 36	Gasledning utomhus temperatursensor onormal
H 37	Vätskerör utomhus temperatursensor onormal
H 38	Inomhus/utomhus missanpassning (varumärkeskod)
H 39	Onormal manövrerings- eller reservenhet inomhus

Diagnostisk display	Abnormitets-/skyddskontroll
H 41	Onormal elektrisk ledning- eller rörledningsanslutning
H 50 Ventilationsfläktmotor last
H 51 Ventilationsfläktmotor last
H 52	Onormalt tillstånd hos fästning av höger/vänster ändlägesbrytare
H 58	Onormalt tillstånd hos gassensor inomhus
H 59 Eco-sensor onormal
H 64 Högtrycksgivare utomhus onormal
H 67 Onormalt tillstånd hos nanoe
H 70 Ljussensor onormal
H 71	Onormalt tillstånd hos det inbyggda styrkortet i DC-kylfl äkten
H 72	Onormalt tillstånd hos tanktemperaturgivare
H 97 Mekanism för fl äktmotor utomhus låst
H 98 Högtrycksskydd inomhus
H 99	Frostskydd för manövreringsenhet inomhus
F 11 4-vägsventil omkoppling onormal
F 16 Överströmsskydd
F 17	Reservenheter inomhus infrysning onormal
F 18	Onormalt tillstånd hos blockerad torr krets
F 87 Överhettningsskydd för kontrollbox
F 90	Kretsskydd för eff ektfaktorkorrigering (PFC)
F 91 Kylcykel onormal
F 93	Utomhuskompressor, onormal rotation
F 94	Överskridande skydd för kompressorurladdningstryck
F 95 Högtrycksskydd utomhuskylning
F 96	Överhettningsskydd för eff ektransistormodul
F 97 Överhettningsskydd för kompressor
F 98 Överströmsskydd
F 99	Toppdetektering likström (DC) utomhus

* Det kan hända att vissa felkoder inte gäller för din modell. Kontakta en auktoriserad återförsäljare för mer information.

Gir maksimal komfort og ren luft med optimal energisparing.

-Sollyssensor og fjernkontrollmottaker

Information för användare om hopsamling och avfallshantering av gammalt material och använda batterier

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor.

För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska dom lämnas till passande uppsamlingsställe i enlighet med nationella bestämmelser.

När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering.

För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel.

Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För aff ärsanvändare inom den Europeiska Unionen

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

[Information om avfallshantering i länder utanför den Europeiska unionen]

Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.

Notering till batterisymbolen (nedtill, två symbolexempel):

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iakttar den de krav som ställs upp i direktivet för den aktuella kemikalien.

Pb

Norsk
