BRUKSANVISNING CS-XE9JKE6 PANASONIC

Innan du använder enheten, läs noga igenom denna bruksanvisning och spara den för framtida bruk.

NORSK 14 \~ 19

Tack för att du har köpt

Panasonic Värmepump

Bilderna i denna skötselanvisning är endast illustrativa och kan därför skilja sig från den faktiska modellen. Förändringar kan göras utan föregående meddelande angående framtida förbättringar.

TILLÄTNA DRIFTSFÖRHÅLLANDEN

Värmepumpen får användas vid följande temperaturer

Temperatur (°C)		Inomhus
		*DBT *WBT
KYLA	Max. 32 23
	Min. 16 11
VÄRME	Max. 30 -
	Min. 16 -
+8/10°C	Max. 10 -
HEAT	Min. 8 -

Temperatur (°C)		Utomhus
		*DBT *WBT
KYLA	Max. 43 26
	Min. -15 -
VÄRME	Max. 24 18
	Min. -15 -
+8/10°C	Max. - -
HEAT	Min. -15 -

• Apparaten kan fortfarande fungera som ett kylaggregat vid utomhustemperatur på -15°C i ett obebott rum, t. ex. ett datorrum, med en rumstemperatur av 16°C eller högre och med en relativ fuktighet upp till 80%.
• Vid KYL-drift (COOL), då utomhustemperaturen sjunker till under -15°C, stängs kompressorn av och driften återupptas igen då temperaturen stigit till över -15°C.
  * DBT: Torr temperatur
  * WBT: Våt temperatur

SÄKERHETSFÖRESKRIFTER

För att undvika skada på dig själv, skada på andra, eller skada på egendom, var god iaktta följande.

Felaktig användning orsakad av att skötselanvisningen inte följts kan leda till skador, nedan klassas deras allvar:

WARNING
Denna symbol varnar för dödsfara eller allvarliga skador.

FÖRSIKTIGHET

Denna symbol varnar för personskada eller skada på egendom.

Instruktioner klassifi ceras med följande symboler:

Denna symbol betecknar en handling som är FÖRBJUDEN.

Denna symbol betecknar ett handhavande som MÅSTE UTFÖRAS.

WARNING

INOMHUS- OCH UTOMHUSENHET

Denna apparat är inte avsedd att användas av personer (inklusive barn) med reducerad fysiska, sensoriska eller mentala färdigheter, eller brist på erfarenhet och kunskap, ifall de inte övervakats eller instruerats om användandet av apparaten av en person som ansvarar för deras säkerhet. Barn bör övervakas för att se till att de inte leker med apparaten.

Var god rådfråga auktoriserad återförsäljare eller specialist för att reparera, installera, avlägsna och återinstallera enheten. Felaktig installation och hantering orsakar läckage, elstöt eller eldsvåda.

Installera inte enheten i en potentiellt explosiv eller lättantändlig miljö. Underlåtenhet i detta kan resultera i skada till följd av eldsvåda.

För inte in dina fi ngrar eller andra föremål i luftkonditionerarens inomhus- eller utomhusenhet, eftersom roterande delar kan orsaka personskada.

Rör inte utomhusenheten under blixtoväder, då det kan orsaka elstöt.

FJÄRRKONTROLL

Låt inte små barn leka med fjärrkontrollen för att förhindra att de av olyckshändelse råkar svälja batterierna.

WARNING
STRÖMFÖRSÖRJNING
	Använd inte modifi erad sladd,förgreningssladd,förlängningssladd ellerospecifi cerad sladd för attundvika överhettning ocheldsvåda.
	Dela inte samma strömuttag med annanutrustning för att undvika överhettning ocheldsvåda.
	Manövrera inte enheten med våta händer för attundvika elstöt.
	Om elkabeln är skadad måste den bytas avtillverkaren eller auktoriserad serviceverkstadeller motsvarande behörig person för att undvikaskador.
	Denna utrustning rekommenderas starkt attinstalleras med Jordfelsbrytare (ELCB, EarthLeakage Circuit Breaker) eller Skyddsenhet förRestström (RCD, Residual Current Device) föratt undvika elstöt eller eldsvåda.
	Denna utrustning måste jordas för att undvikaelstöt eller eldsvåda.
	Vid nödfall eller onormala förhållanden (lukten avbränt, etc), stäng av strömmen, och vänd dig tillen auktoriserad återförsäljare för att få hjälp.Undvik elstöt genom att stänga avströmförsörjningen då:- Före rengöring eller service.- Längre tid utan användning.- Onormalt starkt blixtoväder.

FÖRSIKTIGHET

FÖRSIKTIGHET
INOMHUS- OCH UTOMHUSENHET
	Tvätta inte inomhusenheten med vatten, bensen, thinner eller skurpulver.
	Använd inte värmepumpen för annat ändamål än den är avsedd för.
	Använd inte antändbar utrustning framför luftfl ödesutgången för att undvika spridning av eldsvåda.
	Sitt inte direkt i luftriktningen under längre tidsperioder vid kyldrift.
	Sitt inte och ställ dig inte på enheten, eftersom du då kan trilla och skada dig.
	Rör inte den vassa aluminiumfl änsen, eftersom vassa delar kan orsaka personskada.
	Sätt inte på inomhusenheten till ON då du vaxar golvet. Efter vaxning, vädra rummet ordentligt innan du använder enheten.
	Installera inte enheten på oljiga eller rökiga platser.
	Se till så att dräneringsslangen är korrekt ansluten. Annars kan läckage uppstå.
	Vädra rummet regelbundet.
	Efter en längre tids användning, se till så att monteringskonsolen inte är försvagad för att undvika att enheten faller ner.
FJÄRRKONTROLL
	Använd inte uppladdningsbara batterier (Ni-Cd) till fjärrkontrollen. Det kan skada fjärrkontrollen.
	Ta ur batterierna ur fjärrkontrollen om värmepumpen inte skall användas under en längre tid.
	Nya batterier av samma typ måste sättas i med rätt polaritet för att förhindra dålig funktion för fjärrkontrollen.

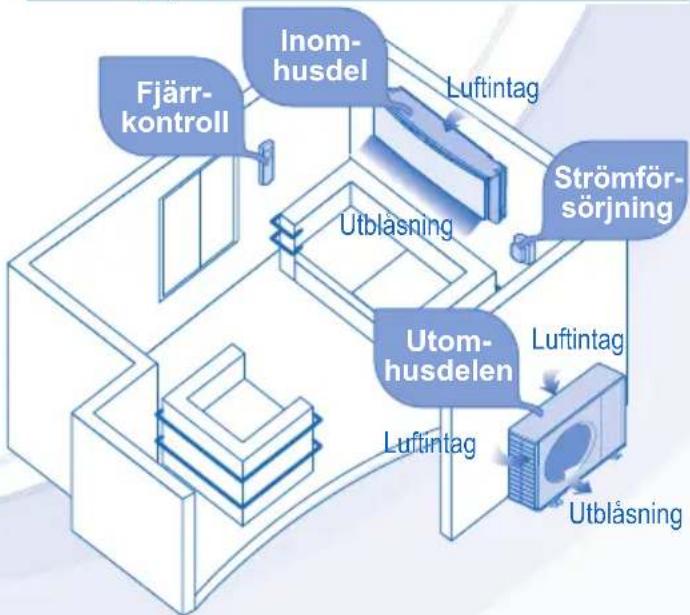

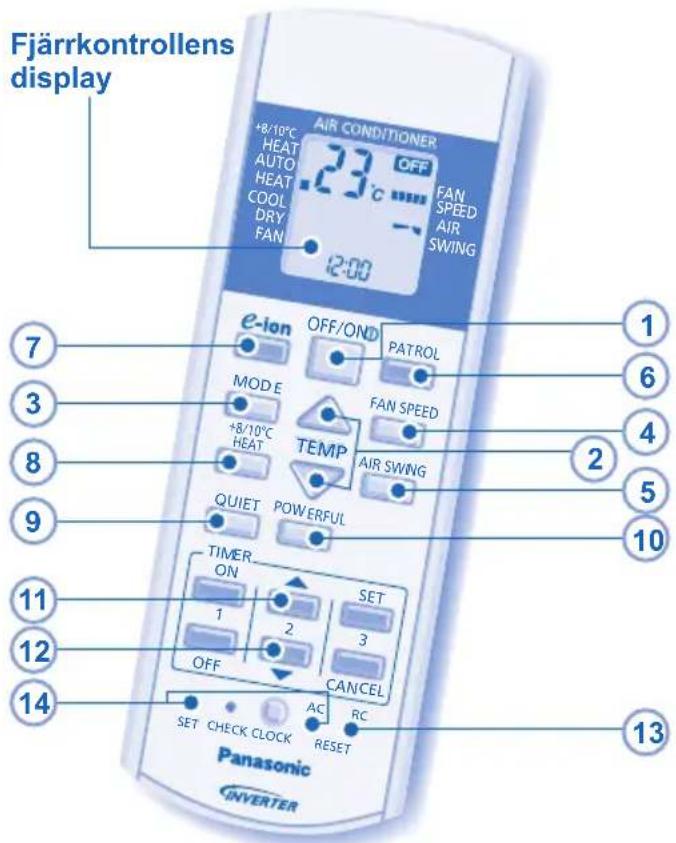

FJÄRRKONTROLL

Tryck på fjärrkontrollens knapp

1

- Var god håll koll på indikationen OFF på fjärrkontrollens display för att förhindra att enheten startas/stoppas på fel sätt.

2

STÄLLA IN TEMPERATUR

• Valområde: 16°C \~ 30°C (Ej tillgängligt i läget FAN).
• Användning av enheten inom det rekommenderade temperaturområdet kan göra att energi sparas.

LÄGET VARMT : 20°C \~ 24°C.

LÄGET KALLT : 26°C \~ 28°C.

LÄGET TORRT : 1°C \~ 2°C lägre än rumstemperatur.

3

VÄLJA FUNKTIONSLÄGE

LÄGET VARMT - För att få varm luft

• Det tar en stund för enheten att värmas upp. Driftsindikatorn blinkar under tiden.
• Enheten kanske stoppar varmluftstillförseln för avisningen. Avisningsindikatorn är PÅ under denna funktion.

LÄGET KALLT - För att få kall luft

- Använd gardiner för att avskärma från solljus och värme från utomhus för att minska strömförbrukningen vid kylning.

LÄGET TORRT - För att avfukta din omgivning

- Enheten arbetar med låg fl äkthastighet för att ge en mild nedkylning.

Läget FAN - För att få luften att cirkulera i rummet

AUTOMATISKT LÄGE - För enklare användning

• Då val av användarläge sker blinkar driftslampan.
• Enheten väljer på nytt funktionsläge efter 30 minuter hela tiden enligt temperaturinställning, utomhus- och rumstemperatur.

4

VÄLJA FLÄKTHASTIGHET (5 VAL)

FAN SPEED

- För AUTO, justeras inomhusfl äkthastigheten automatiskt enligt användarläge.

5

JUSTERA DET VERTIKALA LUFTFLÖDETS RIKTNING (5 VAL)

AIR SWING

• Håller rummet ventilerat.
- I läget COOL/DRY, om AUTO är inställt, vrids spjället upp/ner automatiskt.
- I läget HEAT, om AUTO är inställt, stannar det horisontella spjället i en förbestämd position.

FÖR ATT FÅ REN & FRISK LUFT

PATROL - Kontrollera luftkvalitén

• Känner av luftkvaliteten; E-ion-användning aktiveras då luftkvaliteten är på nivån smutsig.
• Kan aktiveras även då enheten är avstängd.
• Patrullen startar automatiskt med att enheten sätts på OFF/ON ^1

med

FÖR ATT FRÄSCHA TILL OCH RENA LUFTEN

• Genererar negativa joner för att producera friskluft-effekt och dra till sig damm som sedan fångas in vid de positivt laddade e-ion-fi Itren.
• Kan aktiveras även då enheten är avstängd. I detta tillständ, kan fl äkthastigheten och luftloppet inte justeras.

UNDERHÅLLSVÄRME

• Bibehåll inomhustemperaturen vid 8/10°C. Fläkten växlar till hög fl äkthastighet automatiskt.
  • Denna funktion ändrar användarläget och kan raderas
  genom att trycks ner.
• Avfrostning vid utomhusenheten kan resultera i plötslig kall luft från inomhusenheten. Eliminera kall luft med uppvärmningsläget.

FÖR ATT FÅ EN TYST OMGIVNING

• Denna funktion reducerar luftfl ödesoljud.

NÅ ÖNSKAD TEMPERATUR SNABBT

• Denna funktion stoppar automatiskt efter 20 minuter.

11	Tryck och håll nere i 5 sekunder för att göra ljusheten hos enhetens indikator svagare eller för att återställa den.
12	Tryck och håll nere i ungefär 10 sekunder för att visa temperaturinställningen i °C eller °F.
13	Tryck ner för att återställa fjärrkontrollens standardinställning.
14	Används ej i normal drift.

OBSERVERA

- Kan aktiveras i alla lägen och kan stängas av genom att motsvarande knapp trycks ned en gång till.

-drift kan startas självständigt.

- Kan inte väljas samtidigt.

STÄLLA IN TIMERN

- För att sätta på enheten till ON eller stänga av till OFF vid en förinställd tid.

Välj ON eller OFF timer

Ställa in tiden Bekräfta

• För att radera endera ON eller OFF timern, tryck på CN eller OFF, och därefter på CANCEL.
• När Timern är satt i läget ON, kan enheten starta tidigare (upp till 35 minuter) före den faktiska inställda tiden för att kunna nå den önskade temperaturen till den inställda tiden.
• Timerfunktionen baseras på klockan som är inställd i fjärrkontrollen och upprepas dagligen när den väl ställts in. För inställning av klockan, var god se Förberedelse Av Fjärrkontroll på omslagets baksida.
• Om timern raderas manuellt eller till följd av strömavbrott, kan du återställa den tidigare inställningen (så fort strömmen återkommit) genom att trycka ner SET.

FÖRSIKTIGHET

• Slå ifrån strömmen innan rengöring.
• Rör ej aluminiumflänsen, den vassa delen kan orsaka skada.

RENGÖRINGSINSTRUKTIONER

• Använd inte bensol, thinner eller skurpulver.
• Använd endast tvål (pH7) eller neutrala hushållsrengöringsmedel.
• Använd inte varmare vatten än 40°C.

RÅD

- För att säkra optimal prestanda hos enheten, måste rengöringsunderhåll utföras med jämna mellanrum. På en smutsig enhet kan tekniska fel uppstå och du kan få felkoden "H99". Var god rådfråga auktoriserad återförsäljare.

- Vidrör ej under användning

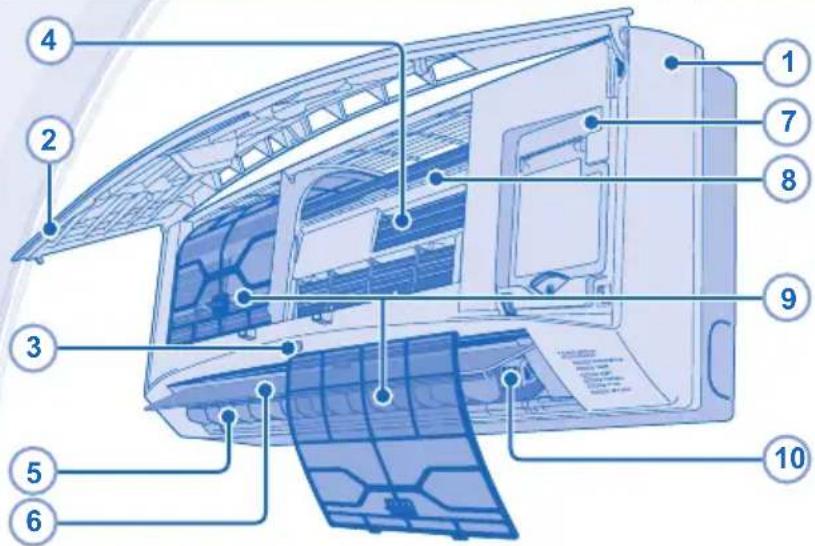

1 INOMHUSDEL

- Torka försiktigt med en torr, mjuk trasa.

2 FRONTPANEL

Avlägsna Frontpanelen

• Lyft och dra för att avlägsna frontpanelen.
  • Rengör varsamt och låt torka.

Stänga Frontpanelen

- Tryck ner båda ändarna på frontpanelen för att stänga den säkert.

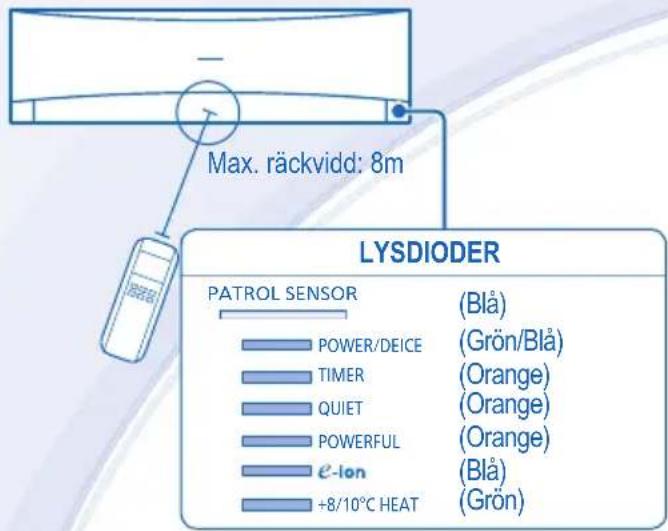

3 MOTTAGARE

4 ALUMINIUMFLÄNS

5 SPJÄLL FÖR HORIZONTELL LUFTFLÖDESRIKTNING

- Manuellt justerbar.

6 SPJÄLL FÖR VERTIKAL LUFTFLÖDESRIKTNING

- Justera ej för hand.

7 AUTO-KNAPP OFF/ON

- Används då fjärrkontrollen tappats bort eller fungerar felaktigt.

Steg Åtgård Funktionssätt
1 Tryck på knappen en gång. Automatdrift
2 Tryck tills du hör ett bip-ljud. Låst kyldrift
3	Upprepa steg 2. Tryck på knappen igen tills du hör två bip-ljud och släpp knappen.	Normal kyldrift
4	Upprepa steg 3. Tryck tills du hör tre bip-ljud och släpp upp knappen.	Låst värmedrift
Tryck ner knappen för att stänga av.

8 e-jon-LADDNINGSKABEL

9 e-ion-FILTER

• Rengör fi Itren regelbundet.
- Tvätta/skölj fi Itren försiktigt med vatten för att undvika skada på fi lterytan.
- Torka fi ltren noggrant i skuggan, borta från eld eller direkt solljus.
- Byt ut fi İtret om det är skadat.

10 AKTIV e-ion-GENERATOR

Rengör med torr bomullspinne.

- Rengöring av aktiva e-ion-generatorn rekommenderas var 6:e månad.

PROBLEMLÖSNING

Följande yttringar är ej tecken på tekniska fel.

YTTRING		ORSAK
Dimma kommer ur inomhusdelen. ▶ • Kondensering på grund av kylprocessen.
Låter som rinnande vatten under drift. ▶ • Flöde av kylmedel inuti enheten.
Onormal lukt i rummet. ▶ • Detta kan bero på en fuktig lukt som avges från väggen, mattan, möblerna eller textilier.
Fläkten i inomhusdelen stannar tillfälligt vid automatisk fl äkthastighet.	▶	• Hjälper till att avlägsna lukt från inomhusdelen.
Luftflödet fortsätter även efter att användningen stoppats.	▶	• Utsläppning av återstående värme från inomhusenheten (max 30 sekunder).
Driften fördröjs några minuter efter återstart.	▶	• Fördröjningen utgör ett skydd för enhetens kompressor.
Utomhusdelen avger vatten/ånga. ▶ • Kondensering eller avdunstning sker på rören.
Timerlampan är tänd konstant. ▶ • Den inställda timertiden upprepas dagligen när den är inställd.
Under avisningsfunktionen, är spjället stängt. ▶ • LUFTRIKTNING är inställd på AUTO.
Fläkten i inomhusdelen stannar tillfälligt vid uppvärmning.	▶	• För att undvika kallras under avfrostning.
Driftslampan blinkar innan apparaten slås På.	▶	• Detta utgör ett förberedande funktionssteg när ON timer har ställts in.
Knakande ljud vid drift. ▶ • Temperaturförändringar orsakar utvidgningen/sammandragningen hos enheten.

Kontrollera följande innan du ringer för att få hjälp.

YTTRING		KONTROLLERA
Uppvärmningen/Nedkylningen fungerar inte tillräckligt effektivt.	►	Ställ in temperaturen korrekt.Stäng alla dörrar och fönster.Rengör eller byt ut fi ltren.Ta bort eventuella hinder vid öppningarna för luftintag och luftutsläpp.
Det hörs oljud under drift. ► Kolla ifall enheten installerats med en lutning.
		Stäng frontpanelen ordentligt.
Fjärrkontrollen fungerar inte.(Displayen är svag eller sändningssignalen är svag.)	►	Sätt i batterierna korrekt.Byt ut svaga batterier.
Enheten fungerar inte. ► Kolla ifall strömbrytaren är frånslagen.		Kolla ifall timern har ställts in.
Enheten tar ej emot signal från fjärrkontrollen.	►	Se till så att mottagaren ej är är skymd bakom något.Vissa fl uorescerande ljus kan störa signalen. Var god rådfråga auktoriserad återförsäljare.
Patrol-avkännaren eller e-ion-indikatorn på inomhusenheten blinkar.	►	Stoppa Patrol- eller i-ion-funktionen och återstarta sedan.Om patrol-avkännaren eller e-jon-indikatorn fortfarande blinkar, var god vänd dig till en auktoriserad återförsäljare.
Driften PATROL (PATRULL) fungerar inte.	►	Tryck och håll nere i 15 sekunder tills ett pipljudhörs, och tryck sedan på igen.

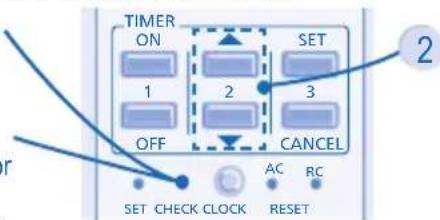

Enheten stoppar och timerindikatorn blinkar.

Använd fjärrkontrollen för att få fram felkoden.

1 Trycki 5 sekunder.
3 Tryck i 5 sekunder för att avsluta felkontrollen.
4 Stäng av enheten och meddela felkoden till auktoriserad återförsäljare.
Tryck tills du hör ett bipljud och anteckna sedan felkoden.

Obs:

- För vissa fel, kan du behöva starta om enheten med begränsad användning med 4 pipljud under användningsstarten.

• Registrerer luftkvaliteten; E-ion-operasjon aktiveres när luftkvaliteten er for lav.
• Kan aktiveres selv när enheten er slått av.
  • Patruljeringen starter automatisk när enheten slåes på OFF/ON

med

FOR Å OPPFRISKE OG RENSE LUFTEN

Information för användare om hopsamling och avfallshantering av gammalt material och använda batterier

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor.

För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2002/96/EC och 2006/66/EC.

När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering.

För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel.

Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska Unionen

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

[Information om avfallshantering i länder utanför den Europeiska unionen]

Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.

Notering till batterisymbolen (nedtill, två symbolexempel):

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iaktar den de krav som ställs upp i direktivet för den aktuella kemikalien.

• Kontrollera fjärrkontrollens batterier.
• Se till att öppningarna för luftintag och luftutgång inte hindras av något.
• Använd knappen Auto OFF/ON för att välja Nedkylnings-/Uppvärmningsdriften, och efter 15 minuters drift är det normalt med följande temperaturskillnad mellan öppningarna för luftintag och luftutgång:

$$ \text { Kylning }: \geq 8 ^ {\circ} \mathrm{C} \quad \text { Värme }: \geq 1 4 ^ {\circ} \mathrm{C} $$

• Aktivera läget Uppvärmning i 2-3 timmar som ett alternativ för att ordentligt avlägsna fukt som fi nns kvar i de inre delarna för att undvika mögelbildning.
• Slå ifrån strömmen.
  • Ta ur batterierna ur fjärrkontrollen.

ICKE FUNKTIONSDUGLIGA KRITERIER

STÄNG AV STRÖMTILLFÖRSELN och rådfråga sedan auktoriserad återförsäljare under följande omständigheter:

• Onormala ljud vid drift.
• Vatten/främmande partiklar har kommit in i fjärkontrollen.
  • Vattenläcka från inomhusenheten.
• Strömbrytaren stängs ofta av.
• Elkabeln överhettas.
• Brytare eller knappar fungerar inte korrekt.

PERIODISK INSPEKSJON AV ENHETEN ETTER LANG TIDS STANS
