CS-CE9PKE - Luftkonditionering PANASONIC - Gratis bruksanvisning och manual

Produkttyp	Split luftkonditionering
Kylkapacitet	2.5 kW (9,000 BTU/h)
Värmekapacitet	2.8 kW (9,600 BTU/h)
Strömförsörjning	230 V / 50 Hz
Köldmedium	R32
Inomhusenhetens mått (BxHxD)	780 x 239 x 285 mm
Utomhusenhetens mått (BxHxD)	690 x 420 x 260 mm
Inomhusenhetens vikt	8 kg
Utomhusenhetens vikt	22 kg
Energieffektivitet (SEER)	6.5
Funktioner	Kyla, Värme, Avfuktning, Fläkt
Filter	Tvättbart antibakteriellt filter
Fjärrkontroll	Ja, med LCD-skärm
Timer	24-timmars på/av timer
Ljudnivå inomhus	21 - 39 dB(A)
Ljudnivå utomhus	48 dB(A)
Rörstorlek (vätska/gas)	6.35 mm / 9.52 mm
Max. rörlängd	15 m
Kompressortyp	Rotationskompressor (inverter)

Vanliga frågor - CS-CE9PKE PANASONIC

Hur rengör jag luftfiltret?

Öppna frontpanelen, ta bort luftfiltret och tvätta det med vatten. Torka helt innan du sätter tillbaka det. Rengör varannan vecka för optimal prestanda.

Vad betyder felkod H00?

Felkod H00 indikerar ett kommunikationsfel mellan inomhus- och utomhusenheten. Kontrollera ledningsanslutningarna och starta om enheten. Om problemet kvarstår, kontakta en tekniker.

Kan jag använda luftkonditioneringen för uppvärmning?

Ja, denna modell är en värmepump och erbjuder både kyla och värme. Använd fjärrkontrollen för att välja läget 'Värme'.

Hur ställer jag in timern?

Tryck på Timer-knappen på fjärrkontrollen. Använd +/- knapparna för att ställa in önskad på- eller av-tid. Bekräfta genom att trycka på Timer-knappen igen.

Vilken rumstorlek rekommenderas för denna enhet?

Enheten är lämplig för rum upp till 25 m² (ca 270 ft²) för kyla och värme.

Hur ofta bör jag serva luftkonditioneringen?

Professionellt underhåll rekommenderas en gång per år. Rengör filter oftare och kontrollera köldmedienivåer och elektriska komponenter årligen.

Varför låter utomhusenheten?

Visst ljud från utomhusenheten är normalt, såsom kompressorn och fläkten. Om högt skrammel uppstår, se till att enheten står plant och är fri från skräp.

Kan jag installera luftkonditioneringen själv?

Installationen bör utföras av en kvalificerad fackman på grund av el- och köldmediehanteringskrav. Felaktig installation kan ogiltigförklara garantin.

Vad gör 'Ion'-knappen?

Ion-funktionen frigör negativa joner för att hjälpa till att rena luften och minska luftburna partiklar. Aktivera den från fjärrkontrollen för förbättrad luftkvalitet.

Hur återställer jag fjärrkontrollen?

Ta bort batterierna, tryck på alla knappar i 10 sekunder, sätt sedan tillbaka batterierna. Detta återställer fjärrkontrollen till fabriksinställningarna.

BRUKSANVISNING CS-CE9PKE PANASONIC

Tack för att du har köpt Panasonic Värmepump. Installationsanvisningar bifogade.

Innan du använder enheten, läs noga igenom denna bruksanvisning och spara den för framtida bruk.

Bruksanvisninger

18-25

Klimaanlegg

① Dra loss bakstycket på fjärrkontrollen
② Sätt i batterier av typen AAA eller R03 (kan användas \~ 1 år)
③ Stäng locket

Klockinställning

① Tryck ner CLOCK
② Ställa in tiden
③ Bekräfta

Grundläggande användning


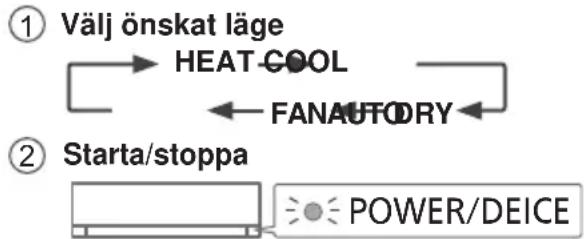

    A["Välj önskat läge"] --> B["HEAT-COOL"]
    B --> C["FANAUTORY"]
    C --> D["Starta/stoppa"]
    D --> E["POWER/DEICE"]

- Notera att OFF-indikeringen CFT på till att börja med.

③ Välj önskad temperatur

• Valområde: 16 °C \~ 30 °C (Ej tillgängligt i läget FAN).
• Du kan spara energi om enheten används inom den rekommenderade temperaturen.
  HEAT : 20 °C \~ 24 °C.
  COOL : 26 °C \~ 28 °C.
  DRY : 1 °C \~ 2 °C lägre än rumstemperatur.

- Håll intryckt under 5 sekunder för att dämpa eller återställa ljusstyrkan på indikeringen.

- Fjärrkontrollen måste befi nna sig inom 8 m från inomhusdelens mottagare.

Bilderna i denna skötselanvisning är endast illustrativa och kan därför skilja sig från den faktiska modellen. Förändringar kan göras utan föregående meddelande angående framtida förbättringar.

Innehållsförteckning

Säkerhetsföreskrifter 12-13

Hur den används 14-15

Rengöringsinstruktioner.... 16

Problemlösning 17

Information.... 42

Tillbehör

• Fjärrkontroll
• AAA eller R03 batterier × 2
- Hållare för fjärrkontroll
- Skruvar för fjärrkontrollens hållare × 2

För att förhindra personskada, skada på andra eller skada på egendom bör följande utföras: Felaktig användning orsakad av att skötselanvisningen inte följts kan leda till skador, nedan klassas deras allvar:

WARNING

Denna symbol varnar för dödsfara eller allvarliga skador.

FÖRSIKTIGHET

Denna symbol varnar för personskada eller skada på egendom.

Instruktioner klassifi ceras med följande symboler:

Denna symbol betecknar en handling som är FÖRBJUDEN.

Dessa symboler betecknar handlingar som är NÖDVÄNDIGA.

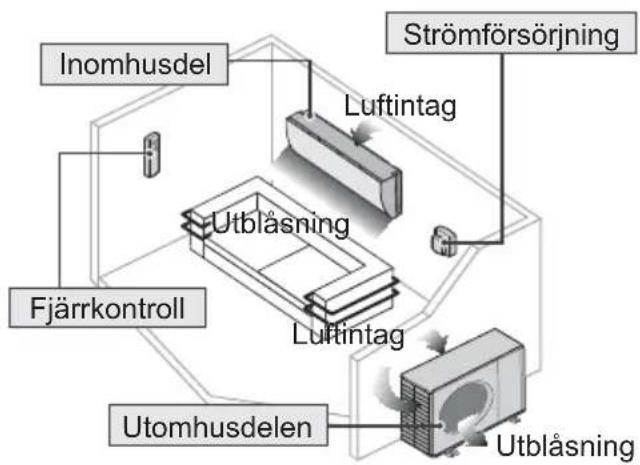

Inomhusdel Fjärrkontroll Strömförsörjning Luftintag Utblåsning Luftintag Utomhusdelen Utblåsning

WARNING

Inomhus- och utomhusenhet

Den här apparaten kan användas av barn från åtta år och uppåt och personer med fysiska eller mentala hinder eller med brist på erfarenhet och kunskap, förutsatt att de har fått övervakning eller instruktioner angående användning av apparaten på ett säkert sätt och förstår riskerna som medföljer. Barn bör inte leka med apparaten. Rengörning och användarunderhåll ska inte utföras av barn utan övervakning.

Kontakta en auktoriserad återförsäljare eller specialist för att rengöra de interna delarna, reparera, installera, avlägsna eller återinstallera enheten. Felaktig installation kan leda till läckage, elektriska stötar eller eldsvåda.

Kontrollera med en auktoriserad återförsäljare eller specialist för användning av ett godkänt köldmedia.

Att använda ett köldmedia annat än det som är specifi cerat kan ge upphov till skada på produkten, bristning och skada, etc.

Installera inte enheten i en potentiellt explosiv eller lättantändlig miljö. Underlåtenhet i detta kan resultera i skada till följd av eldsvåda.

För inte in dina fi ngrar eller andra föremål i luftkonditionerarens inomhus- eller utomhusenhet, eftersom roterande delar kan orsaka personskada.

Rör inte utomhusenheten under blixtoväder, då det kan orsaka elstöt.

Utsätt dig inte för direkt kalluft under en längre tid för att undvika för kraftig nedkylning.

Sitt inte och ställ dig inte på enheten, eftersom du då kan trilla och skada dig.

Fjärrkontroll

Låt inte små barn leka med fjärrkontrollen för att förhindra att de av olyckshändelse råkar svälja batterierna.

Strömförsörjning

Använd inte modifi erad sladd, förgreningssladd, förlängningssladd eller ospecifi cerad sladd för att undvika överhettning och eldsvåda.

För att förhindra överhettning, eldsvåda eller elchock:

• Dela inte det använda uttaget med annan utrustning.
• Manövrera inte enheten med våta händer.
  • Böj inte elsladden för mycket.
• Manövrera inte enheten genom att dra ut eller sätta i elkontakten.

Om nätsladden blir skadad, måste den, för att farliga situationer ska undvikas, bytas ut av tillverkaren, servicepersonal eller en person med motsvarande kompetens.

Denna utrustning rekommenderas starkt att installeras med Jordfelsbrytare (ELCB, Earth Leakage Circuit Breaker) eller Skyddsenhet för Restström (RCD, Residual Current Device) för att undvika elstöt eller eldsvåda.

För att förhindra överhettning, eldsvåda eller elchock:

• Sätt i elkontakten på rätt sätt.
- Damm på elkontakten skall torkas av med jämna mellanrum med en torr trasa.

Sluta använda produkten om något onormalt/fel uppträder och koppla ur strömkontakten eller stäng av med strömväxlaren och brytaren.

(Risk för rök/eld/elstöt) Exempel på vad som är onormalt/fel

• Jordfelsbrytaren (ELCB:n) löser ofta ut.
- Det luktar bränt.
- Onormala störljud eller vibrationer hos enheten.
• Vatten läcker från inomhusenheten.
- Strömsladden eller -kontakten blir onormalt het.
- Fläkthastigheten kan inte kontrolleras.
- Enheten stoppar direkt även om den satts på för drift.
- Fläkten stoppar inte även om driften stoppas.

Kontakta omedelbart din lokala återförsäljare för underhåll/reparation.

Denna utrustning måste jordas för att undvika elstöt eller eldsvåda.

Förhindra elskador genom att stänga av strömmen och koppla ur:

• Innan rengöring eller underhållsarbete,
• Vid långvarig avstängning, eller
• Vid kraftigt åskväder.

FÖRSIKTIGHET

Inomhus- och utomhusenhet

Tvätta inte inomhusdelen med vatten, bensin, thinner eller skurpulver för att undvika skada eller korrosion på enheten.

Använd inte för förvaring av fi nkänslig utrustning, mat, djur, växter, konstverk eller andra föremål. Detta kan orsaka kvalitetsförsämring, etc.

Använd inte antändbar utrustning framför luftfl ödesutgången för att undvika spridning av eldsvåda.

Utsätt inte växter eller husdjur för direkt luftfl öde för att undvika skador på dem, etc.

Rör inte den vassa aluminiumfl änsen, eftersom vassa delar kan orsaka personskada.

Sätt inte på inomhusenheten till ON då du vaxar golvet. Efter vaxning, vädra rummet ordentligt innan du använder enheten.

Installera inte enheten på oljiga eller rökiga platser för att förhindra skador på enheten.

Montera inte isär enheten för rengöring för att undvika personskador.

Stå inte på en ostadig bänk när du rengör för att undvika personskador.

Ställ inte vaser eller behållare med vatten på enheten. Vatten kan tränga in i enheten och försämra isoleringen. Detta kan orsaka elchock.

Ha inte dörr eller fönster öppna för länge under drift i läget COOL/DRY.

Förhindra vattenläckage genom att se till att dräneringsröret är:

• Rätt anslutet,
• Fritt från rännor och behållare, eller
• Inte nersänkt i vatten

Efter en längre tids användning eller användning med någon bränsledriven utrustning, lufta rummet regelbundet.

Efter en längre tids användning, se till så att monteringskonsolen inte är försvagad för att undvika att enheten faller ner.

Fjärrkontroll

Använd inte uppladdningsbara batterier (Ni-Cd) till fjärrkontrollen. Det kan skada fjärrkontrollen.

För att förhindra tekniska fel eller skador på fjärrkontrollen:

• Ta ur batterierna ur fjärrkontrollen om värmepumpen inte skall användas under en längre tid.
• Nya batterier av samma sort måste sättas i enligt polaritetsmarkeringen.

Strömförsörjning

Håll i nätkontakten – inte nätsladden – och dra, för att koppla ur enheten för att förhindra elchock.

Hur den används

MODE

Välja funktionsläge

HEAT - För att få varm luft

• Det tar en stund för enheten att värmas upp. POWER-signalen blinkar under den här funktionen.
• Enheten kanske stoppar varmluftstillförseln för avisningen. Avisningsindikatorn är PÅ under denna funktion.

COOL - För att få kall luft

- För att hålla nere energiförbrukningen i läget COOL, bör gardinerna dras för i syfte att avskärma solljus och utomhusvärme.

DRY - För att avfukta din omgivning

- Enheten arbetar med låg fl äkthastighet för att ge en mild nedkylning.

FAN - För att få luften att cirkulera i rummet

AUTO - För enklare användning

• Under val av driftläge blinkar POWER-signalen.
• Enheten väljer driftläge var 10 minut beroende på omgivningstemperatur och rumstemperatur.

Fjärrkontrollmottagare och indikering

POWER/DEICE (Grön/Blå)

- TIMER (Orange)

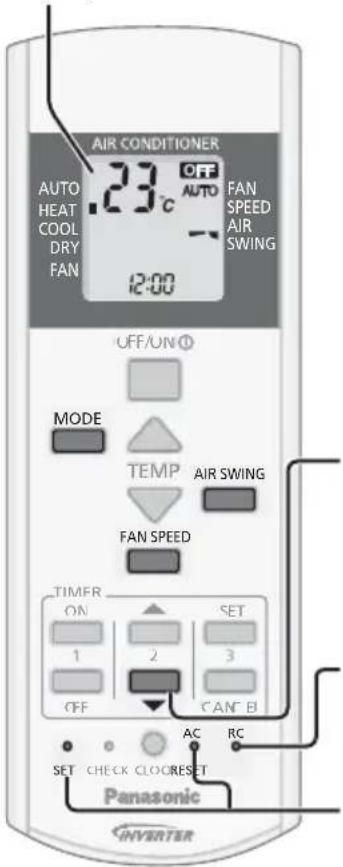

Fjärrkontrollens display

AIR CONDITIONER AUTO 23 °C HEAT AUTO FAN SPEED AIR COOL DRY SWING FAN 12:00 OFF/ON① MODE TEMP AIR SWING FAN SPEED TIMER ON SET 1 2 3 OFF CAN B AC RC SET CHECK CLOCKRESET Panasonic INVERTER

Tryck och håll nere i ungefär 10 sekunder för att visa temperaturinställningen i °C eller °F.

Tryck för att återställa fjärrkontrollen till standardinställning.

Används ej i normal drift.

För att ställa in den horisontella luftriktningen

Används då fjärrkontrollen tappats bort eller fungerar felaktigt. Lyft frontpanelen:

• Tryck på knappen en gång för att använda AUTO-läget.
• För att använda COOL-läget ska knappen hållas intryckt tills ett pip hörs, och släpp knappen sedan.
• Om du vill använda enheten i HEAT-läge håller du ned knappen tills 1 pip hörs och släpper den sedan. Tryck sedan på den igen tills 2 pip hörs och släpp den.

- Tryck på knappen igen för att stänga av.

AIR SWING

Justera det vertikala luftäl ödets riktning

(Fjärrkontrollens display)

• Håller rummet ventilerat.
- I läget COOL/DRY, om AUTO är inställt, kommer luftriktningsfl änsen att svänga upp/ner automatiskt.
- Om AUTO är inställt i HEAT-läget är de horisontella luftspridarna lästa i ett förbestämt läge.

FAN SPEED

Välja f1 äkthastighet

(Fjärrkontrollens display)

• För AUTO, justeras inomhusfl äkthastigheten automatiskt enligt användarläge.
• I UPPVÄRMNINGS-läge, om manuell fl äkthastighet är obehagligt, ändra den då till AUTO eller sänk den.

Ställa in timern

2 inställningar för ON- och OFF-timer fi nns tillgängliga för att sätta på enheten till ON eller stänga av den till OFF vid olika förinställda tider.

① TIMER ON 1 OFF ② SET 2 3 CANCEL

① Välj ON eller OFF timer

- Vid varje tryckning:

② Ställa in tiden
③ Bekräfta

• För att stänga av ON- eller OFF-timern, tryc på ON eller OFF för att välja respektive och tryck sedan på CANCEL.
• Om timern avbryts manuellt eller på grund av strömavbrott, kan du återställa timern igen genom att trycka på ON eller OFF för att välja respektive eller och tryck sedan på SET.
• Den närmaste timerinställningen visas och aktiveras i följd.
• När Timern är satt i läget ON, kan enheten starta tidigare (upp till 35 minuter) före den faktiska inställda tiden för att kunna nå den önskade temperaturen till den inställda tiden.
• Timeroperation är baserad på klockan i fjärrkontrollen och den upprepas dagligen när den väl är inställd. För klockinställning, se Snabbguide.

Driftsförhållanden

Värmepumpen får användas vid följande temperaturer.

Temperatur (°C)		Inomhus Utomhus
		DBT WBT DBT WBT
COOL	Max.	32	23	43	26
	Min.	16	11	16	11
HEAT	Max.	30	-	24	18
	Min.	16	-	-15	-16

DBT : Torr temperatur WBT : Våt temperatur

För att säkerställa optimal prestanda för enheten måste rengöring utföras vid regelbundna intervall. På en smutsig enhet kan tekniska fel uppstå och du kan få felkoden "H99". Kontakta en auktoriserad återförsäljare.

• Slå ifrån strömmen och koppla ur enheten innan rengöring utförs.
• Rör ej aluminiumfl änsen, den vassa delen kan orsaka skada.
• Använd inte bensin, thinner eller skurpulver.
• Använd endast tvål (≈ pH 7) eller neutrala hushållsrengöringsmedel.
• Använd inte varmare vatten än 40°C.

Inomhusdel

Torka försiktigt med en torr, mjuk trasa.

Frontpanel

Rengör varsamt och låt torka.

Avlägsna frontpanelen

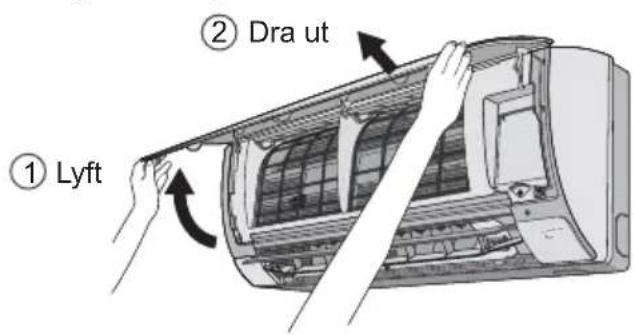

① Lyft ② Dra ut

Stäng den ordentligt

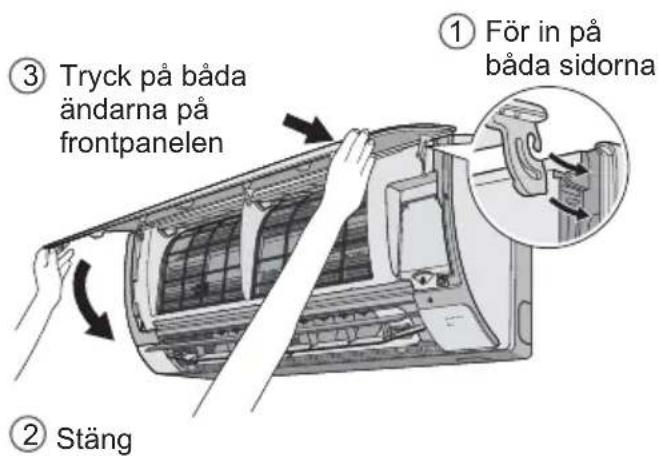

① För in på båda sidorna ② Stäng ③ Tryck på båda ändarna på frontpanelen

Inomhusdel
Aluminiumfl änsFrontpanel

• Tvätta/skölj fi ltren försiktigt med vatten för att undvika skada på fi lterytan.
• Byt ut fi ltret om det är skadat.

- Torka fi ltren noggrant i skuggan, borta från eld eller direkt solljus.

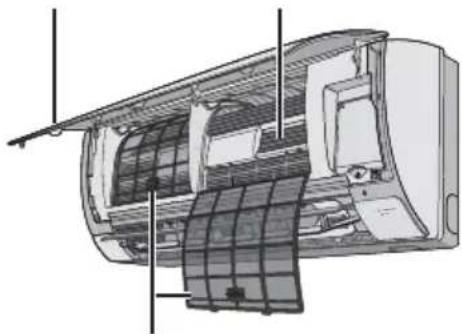

Ta bort luftfilter

Sätt fast luftfilter

För säsongskontroll efter längre period utan användning

• Kontrollera fjärrkontrollens batterier.
• Se till att öppningarna för luftintag och luftutgång inte hindras av något.
• Använd knappen Auto OFF/ON (Auto AV/PÅ) för att välja COOL/HEAT-läge. Efter 15 minuters drift är det normalt att ha följande temperaturskillnad mellan luftinlopp och luftutsläppet:

$$ \boxed {\text { COOL: } \geq 8 ^ {\circ} \mathrm{C}} \boxed {\text { HEAT: } \geq 1 4 ^ {\circ} \mathrm{C}} $$

Om värmepumpen inte ska användas under längre tid

• Aktivera HEAT-läget i 2-3 timmar för att avlägsna kvarvarande fukt i de interna delarna för att förhindra mögeltillväxt.
• Slå ifrån strömmen och koppla ur enheten.
  • Ta ur batterierna ur fjärrkontrollen.

Följande yttringar är ej tecken på tekniska fel.

Yttring Orsak
Dimma kommer ur inomhusdelen. • Kondensering på grund av kylprocessen.
Låter som rinnande vatten under drift. • Flöde av kylmedel inuti enheten.
Rummet har en speciell lukt. • Detta kan bero på en fuktig lukt som avges från väggen, mattan, möblerna eller textilier.
Fläkten i inomhusdelen stannar tillfälligt vid automatisk fl äkthastighet.	• Detta hjälper till att avlägsna omgivande lukt.
Luftfl ödet fortsätter även efter att användningen stoppats.	• Utsläppning av återstående värme från inomhusenheten (max 30 sekunder).
Driften fördröjs några minuter efter återstart. • Fördröjningen utgör ett skydd för enhetens kompressor.
Utomhusdelen avger vatten/ånga. • Kondensering eller avdunstning sker på rören.
TIMER-indikeringen är alltid på. • Den inställda timertiden upprepas dagligen när den är inställd.
Under avisningsfunktionen, är spjället stängt. • LUFTRIKTNING är inställd på AUTO.
Fläkten i inomhusdelen stannar tillfälligt vid uppvärmning.	• För att undvika kallras under avfrostning.
POWER-indikeringen blinkar innan enheten startar.	• Detta utgör ett förberedande funktionssteg när ON timer har ställts in.
Knakande ljud vid drift. • Temperaturförändringar orsakar utvidgningen/sammandragningen hos enheten.

Kontrollera följande innan du ringer för att få hjälp.

Yttring Kontrollera
Drift i läget HEAT/COOL fungerar inte effektivt.	Ställ in temperaturen korrekt.Stäng alla dörrar och fönster.Rengör eller byt ut fi Itren.Ta bort eventuella hinder vid öppningarna för luftintag och luftutsläpp.
Det hörs oljud under drift. • Kolla ifall enheten installerats med en lutning.Stäng frontpanelen ordentligt.
Fjärrkontrollen fungerar inte.(Displayen är svag eller sändningssignalen är svag.)	Sätt i batterierna korrekt.Byt ut svaga batterier.
Enheten fungerar inte. • Kolla ifall strömbrytaren är frånslagen.Kolla ifall timern har ställts in.
Enheten tar ej emot signal från fjärrkontrollen. •	Se till så att mottagaren ej är är skymd bakom något.Vissa fl uorescerande ljus kan störa signalen. Kontakta en auktoriserad återförsäljare.

ICKE FUNKTIONSDUGLIGA KRITERIER

STÄNG AV STRÖMMEN OCH DRA UR KONTAKTEN och kontakta därefter en auktoriserad återförsäljare under följande förutsättningar:

• Onormala ljud vid drift.
• Vatten/främmande partiklar har kommit in i fjärkontrollen.
  • Vattenläcka från inomhusenheten.
• Strömbrytaren stängs ofta av.
• Elkabeln överhettas.
• Brytare eller knappar fungerar inte korrekt.

Enheten stannar och TIMER-indikeringen blinkar.

Använd fjärrkontrollen för att få fram felkoden.

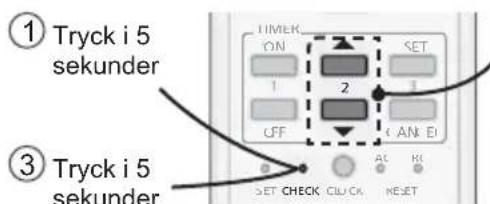

① Tryck i 5 sekunder ③ Tryck i 5 sekunder

② Tryck tills du hör ett bipljud och anteckna sedan felkoden ④ Stäng av enheten och meddela felkoden till auktoriserad återförsäljare

- För vissa fel, kan du behöva starta om enheten med begränsad användning med 4 pipljud under användningsstarten.

Information för användare om hopsamling och avfallshantering av gammalt material och använda batterier

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor.

För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2002/96/EC och 2006/66/EC.

När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering.

För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel. Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska Unionen

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

[Information om avfallshantering i länder utanför den Europeiska Unionen]

Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.

Notering till batterisymbolen (nedtill, två symbolexempel):

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iaktar den de krav som ställs upp i direktivet för den aktuella kemikalien.
