Produkttyp	Bänkdiskmaskin
Varumärke	Matsui
Modell	MDWTT11E
Mått (B x D x H)	550 mm x 500 mm x 438 mm
Kapacitet	6 kuvert
Nominell spänning	230 V ~ 50 Hz
Effektförbrukning	1280 W
Vattentryckområde	0.04 - 1.00 MPa
Energiklass	A
Årlig energiförbrukning	185 kWh
Årlig vattenförbrukning	2380 L
Torkningsklass	B
Ljudnivå	55 dB(A)
Program	Intensiv, Normal, Ekonomi, Glas, Snabb, 3-i-1
Standardrengöringscykel (ECO)	170 min vid 55°C
Kapacitet för sköljmedelsbehållare	110 ml
Saltbehållarens kapacitet	1.2 kg
Kondenserande torkteknik	Ja
Filtersystem	Trestegs (grov, fin, huvud)
Säkerhetsfunktioner	Översvämningsskydd, barnlås (dörrlås), överfyllnadsskydd
Medföljande tillbehör	Bestickkorg, säkerhetsslang, avloppsslang, monteringsklämma, diskmedelssked, måttkopp, salttratt, U-formad slanghållare, instruktionsmanual
Installationstyp	Fristående (kan byggas in)
Vikt (cirka)	18 kg

Vanliga frågor - MDWTT11E MATSUI

Vilket är det rekommenderade vattentrycket för Matsui MDWTT11E diskmaskin?

Diskmaskinen kräver ett vattentryck mellan 0.04 MPa och 1.00 MPa. Kontrollera att ditt nättryck ligger inom detta intervall.

Hur installerar jag diskmaskinen?

Placera diskmaskinen på en plan, stadig yta nära en kallvattenkran och avlopp. Justera maskinen i våg, anslut vattenslangen till nätet och avloppsslangen till ett avloppsrör (max 10 cm ovanför bänkskivan). Se till att slangarna inte är vinklade. Anslut sedan till ett jordat eluttag.
Varning: Anslut inte till varmvatten.

Vilka diskmedel kan jag använda?

Använd endast diskmedel som är speciellt utformade för diskmaskiner. Du kan använda pulver, gel eller tabletter. För programmet 3-i-1, använd endast en 3-i-1 tablett. Följ alltid doseringsanvisningarna på diskmedelsförpackningen.

Hur fyller jag på sköljmedel och justerar doseringen?

Öppna locket till sköljmedelsbehållaren och häll i sköljmedel tills nivåindikatorn blir svart. Locket har 6 inställningar; den rekommenderade inställningen är 4. Öka antalet om disken har fläckar eller inte torkar ordentligt. Torka upp eventuella spill.

Måste jag tillsätta salt?

Om ditt vatten är hårt, tillsätt diskmaskinssalt i saltbehållaren. Vid första användning, fyll behållaren med 500 ml vatten, tillsätt sedan cirka 1.2 kg salt med hjälp av tratten. Kör en Eco-cykel efteråt för att avlägsna saltspår. Saltvarningslampan tänds när saltet är lågt.

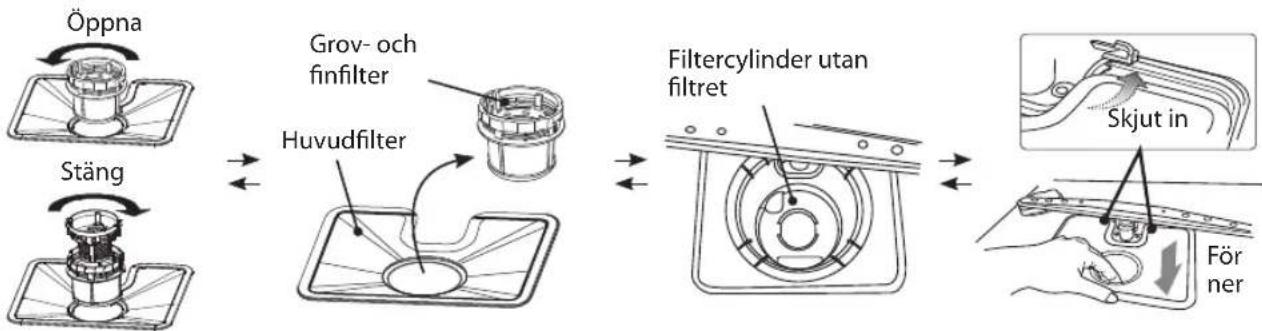

Hur rengör jag filtren?

Kontrollera och rengör filtren regelbundet under rinnande vatten. Skruva loss grov- och finfiltret, lyft ut dem, ta sedan bort huvudfiltret. Skölj alla delar och sätt tillbaka i omvänd ordning. Använd aldrig diskmaskinen utan filter.

Vad ska jag göra om diskmaskinen inte startar?

Kontrollera att dörren är ordentligt stängd, maskinen är inkopplad och påslagen, och vattenkranen är öppen. Om problemet kvarstår, se avsnittet om felkoder: t.ex. blinkande 3-i-1 lampa indikerar problem med vattenkran eller tryck.

Kan jag diska plastartiklar?

Diska endast plastartiklar som är märkta som diskmaskinssäkra. Undvik föremål som inte är värmebeständiga eftersom de kan smälta eller deformeras. Placera plastartiklar i den övre korgen för att undvika kontakt med värmeelementet.

Hur avbryter eller ändrar jag ett program?

Om diskmedelsfacket fortfarande är stängt, tryck på På/Av-knappen för att avbryta. Stäng sedan dörren, slå på diskmaskinen igen, välj ett nytt program och tryck på Start/Paus. Om facket har öppnats, låt cykeln slutföras för att undvika spill av diskmedel.

Vad gör programmet 3-i-1?

Programmet 3-i-1 är utformat för normalt smutsad disk och kräver en 3-i-1 diskmedelstablett. Det kombinerar försköljning, tvätt vid 60°C, sköljning vid 70°C och torkning. Tillsätt inte extra diskmedel eller sköljmedel för detta program.

BRUKSANVISNING MDWTT11E MATSUI

Innehållsförteckning

SE

Packa upp ....51

Installation....52

Placering....52

Produktöverblick....55

Frontvy....55

Baksida 55

Diskkorg och bestickkorg....56

Insidan 56

Kontrollpanel 57

Diskcykeltabell....58

Innan användning....59

För att öppna luckan 59

För att stänga luckan....59

Föremål som inte är lämpliga att använda i diskmaskinen......59

Tillsätta diskmedel eller diskmedelstablett....60

Sköljmedel....61

Inställning sköljmedelsbehållaren 61

Lägga till salt....62

Ladda diskmaskinen 63

Innan diskmaskinen laddas....63

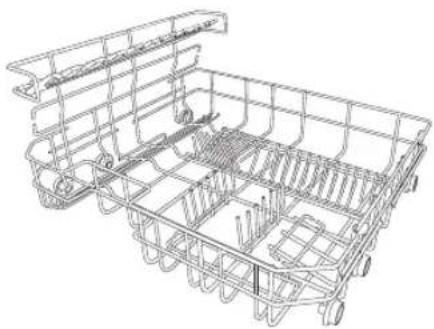

Diskmaskinskorg 64

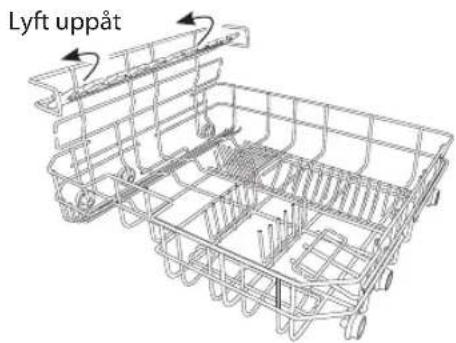

– Fällbart koppställ....64

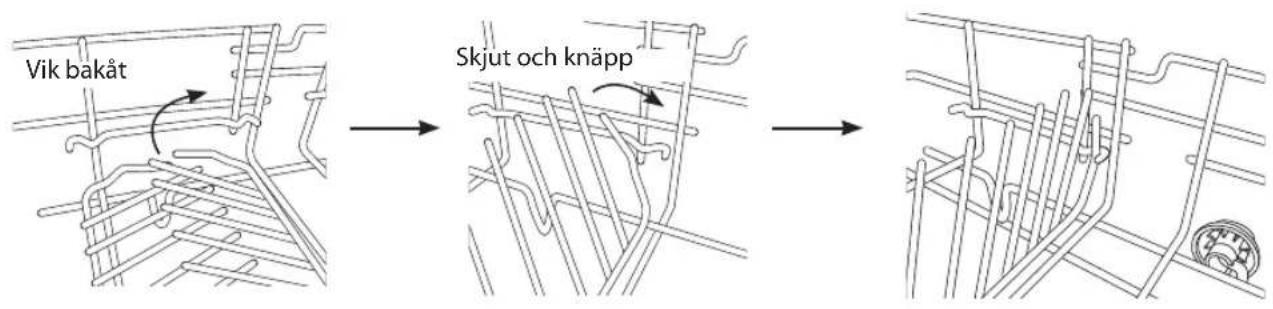

— Nedfällbara piggar....64

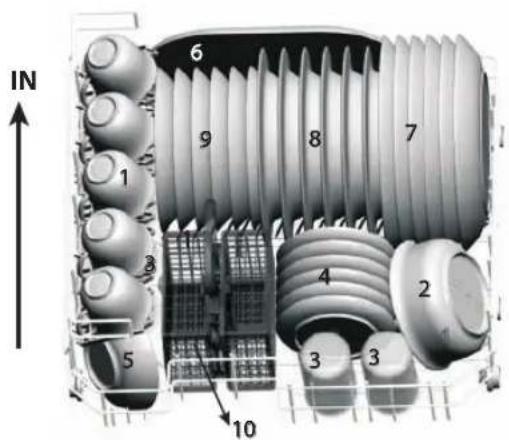

— Ladda diskmaskinskorgen med 6 kuvert....65

Bestickkorg....65

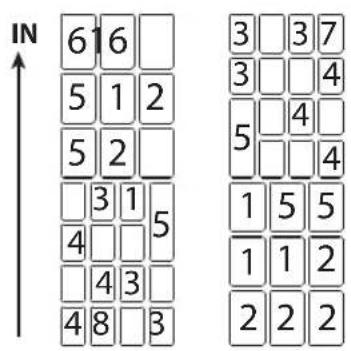

– Ladda bestickkorgen....65

Start av diskcykeln 66

Vid slutet av programmet 66

Stänga av enheten 67

Urplockning av diskmaskinen ....67

Rengöring efter användning 68

Yttre vård 68

– Luckan och lucktätningen....68

- Kontrollpanelen....68

Inre vård....68

- Filtreringssystem 68

Sprayarmar 69

Frotskydd....69

Flyttning av diskmaskinen 69

Underhåll efter en lång period utan användning ....69

Tips och råd....70

Felkod 70

Tekniska problem 70

Avyttring av diskmaskinen....72

Avyttring av förpackningsmaterial....72

Specifikationer....73

Säkerhetsvarningar....122

Sisältö

FI

Sådan lukkes lägen 105

- Lyser när saltbeholderen må etterfylles.

4. ✉ Advarselslampe for glansemiddelnivå

- Lyser när glansemiddeldispenseren må etterfylles.

5. Programknapp

Fylle på glansemiddel

Tack för att du köpt den nya Matsui bänkdiskmaskinen.

Vi rekommenderar att du tar dig tid att läsa igenom denna bruksanvisning för att fullt ut förstå alla driftsfunktioner som erbjuds.

Läs noga igenom alla säkerhetsinstruktioner före användning och behåll sedan den här installations-/bruksanvisningen för framtida bruk.

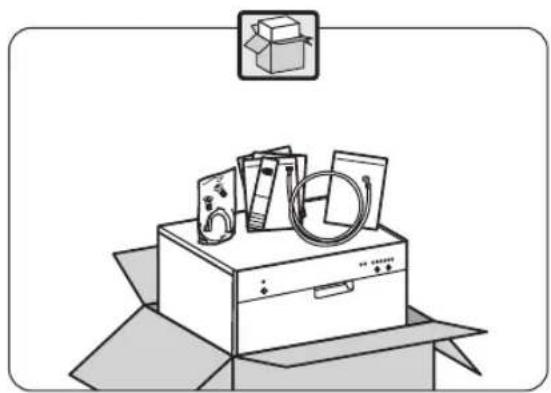

Packa upp

Ta bort alt förpackningsmaterial från produkten. Spara förpackningen. Om förpackningen kastas ska du följa gällande lokala föreskrifter.

Följande delar medföljer:

Denna produkt har testats för att garantera korrekt funktion. Som resultat kan det finnas vatten kvar inuti enheten. Detta är normalt och säkert. Ta bort alla vattendroppar från utsidan om så behövs.

Säkerhetsinloppsslang X 1
Art.nr.: 673000900093

Avloppsslang X 1
Art.nr.:
673005400041

Monteringsklämma för avloppsslang x 1
Art.nr.: 672005400002

När du väljer en tänkbar plats för din bänkdiskmaskin, ska du se till att installationsytan är plan och fast, och att rummet är väl ventilerat. Undvik att placera diskmaskinen i närheten av värmekällir som spis, kokare eller element. Extremt kall miljö kan också skada produkten så att den inte fungerar riktigt. Diskmaskinen är inte avsedd att användas i garage eller i utomhusinstallation.

Täck inte över diskmaskinen. När den installeras, se till att det finns fritt utrymme kvar på sidorna.

Alla borttagna delar måste sparas för att återinstalleras senare. Se till att diskmaskinen är tom och kontakten är urdragen. Vi rekommenderar att 2 personer tar hand om diskmaskinen när den installeras.

1. Se till att diskmaskinen installeras av en kvalificerad tekniker. Se vilka verktyg som behövs.

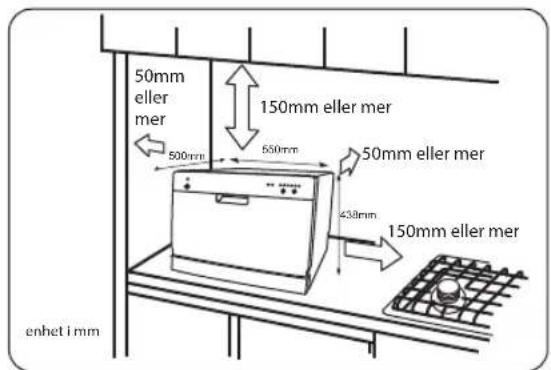

1. Se till att det finns spelrum på varje sida av enheten för att möjliggöra lätt sidoförflyttning när service krävs. Bra avvägning är väsentligt för att luckan skall kunna stängas och tillslutas korrekt. När enheten är korrekt avvägd skall luckan inte ta tag i innerbeläggningen på någon sida av skåpet.

Diskmaskinens mått är 550 (B) x 500 (D) X 438 (H) i mm. Siffrorna anger minimimåtten som krävs för att bänkdiskmaskinen ska få plats. Skydda plastdelar och sladdar från höga temperaturer.

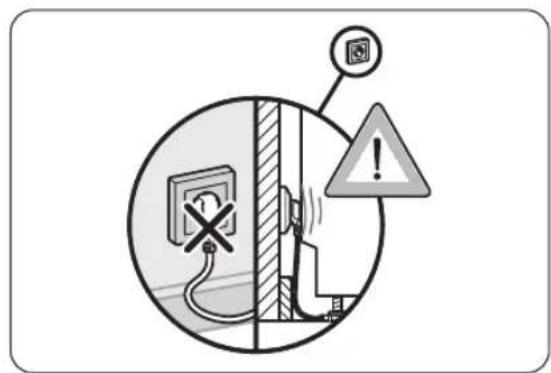

1. Anslut inte enheten till eluttaget innan den installerats. Se till att inte installera enheten direkt framför eluttaget. Detta för att undvika eventuella skador på enhetens baksida.

När produkten installerats, se till att kontakten är lätt att komma åt.

1. Elektriska anslutningar måste uppfylla alla specifikationer på diskmaskinens märkplåt. Använd inte förlängningssladdar.

2. Placera produkten i närheten av en vattenkran och ett vattenavlopp. Jämna ut höjden vid behov.

3. Se till att vatten- och avloppsslangen inte vrider sig eller kläms. Enheten får inte stå ovanpå elsladden.

4. Lossa ringarna på avloppsslangens klämma genom att vrida skruven moturs. Sätt därefter i avloppsslangen genom ringarna på avloppsslangens klämma för att tömma avloppet ordentligt. Spänn avloppsslangens klämma genom att vrida skruven medurs för att fästa anslutningen mellan avloppsslangen och avloppet.

Ringar på avloppsslangens klämma Medurs för att dra åt Ringar på avloppsslangens klämma Moturs för att lossa

1. Se till att ditt rörsystem är lämpligt för att användas med diskmaskinen. Om du är tveksam kontakta en rörmokare. Denna enhet MÅSTE anslutas till KALLVATTEN med den nya vattenslangen som medföljer. GAMLA VATTENSLANGAR FÅR INTE ANVÄNDAS. Vattentrycket från vattenledningarna måste vara minst 0,04 MPa och maximalt 1,00 MPa.

2. Anslut ena änden med aquastop av säkerhetsvattenslangen till diskmaskinen och anslut den andra änden av slangen till vattenledningen. Se till att den svarta gummiförseglingen finns på plats.

3. Efter att slangen anslutits, vrid på vattenkranen och kontroller om det finns läckor.
4. Anslut diskmaskinens kontakt till vägguttaget.

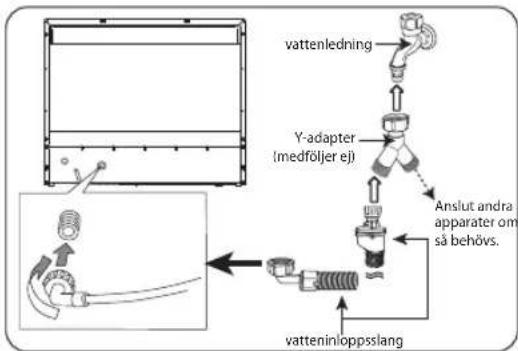


Du kan använda en Y-adapter (medföljer inte) för ytterligare vattenutmatning för någon annan apparat, exempelvis en tvättmaskin. Denna är endast lämplig för anslutning till kallvatten. En Y-adapter finns tillgänglig i de flesta byggvaruhusen.

• Böj inte avloppslangen.

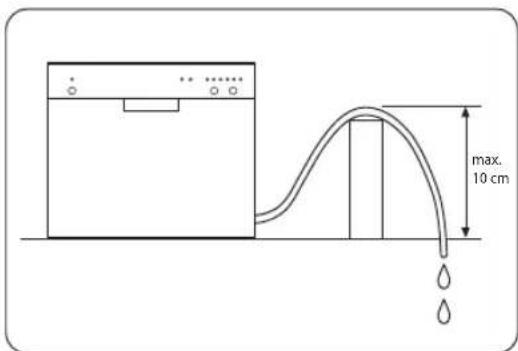

• Lyft inte avloppsslangen högre än 10 cm från bänkskivan, för annars kan inte produkten tappa ut avloppsvattnet riktigt.

Stäng vattenposten efter användning.

- Fäst avloppsslangen till avloppet för att undvika att den faller av under diskprocessen.

• Avloppsröret får endast anslutas till avloppet och inte till dagvattensystemet.
• Avloppsslangen bör placeras mellan 10 cm över bänkskivan och får inte förlängas, i annat fall kan inte enheten tömma ut smutsvattnet ordentligt.
• Du kan använda den u-formade slanghållare för att fästa avloppsslangen och för att undvika att den böjs.

Om säkerhetstilloppsslangenOm Säkerhetsinloppsslangen

Säkerhetstilloppsslangen har dubbla väggar. Slangens system garanterar att den ingriper genom att blockera vattenflödet om tilloppsslangen går sönder och när mellanrummet mellan tilloppsslangen och den yttre förstärkta slangen är full med vatten.

max. 10 cm

1. Strömbrytare och indikationslampa
2. Kontrollpanel
3. Luckhandtag

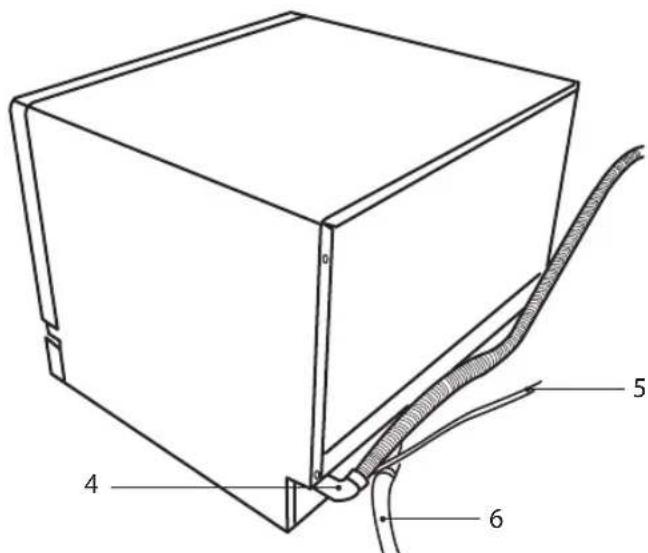

Baksida

1. Avloppsslang
2. Elsladd (Anslut till eluttaget)
3. Vattenintag (Anslut till inloppsslang)

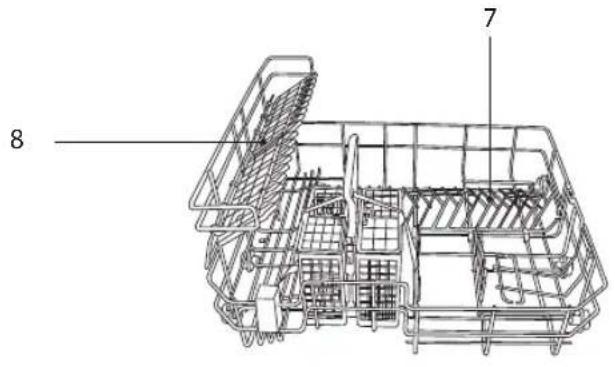

Diskkorg och bestickkorg

7 8

1. Piggar
2. Koppställ

SE

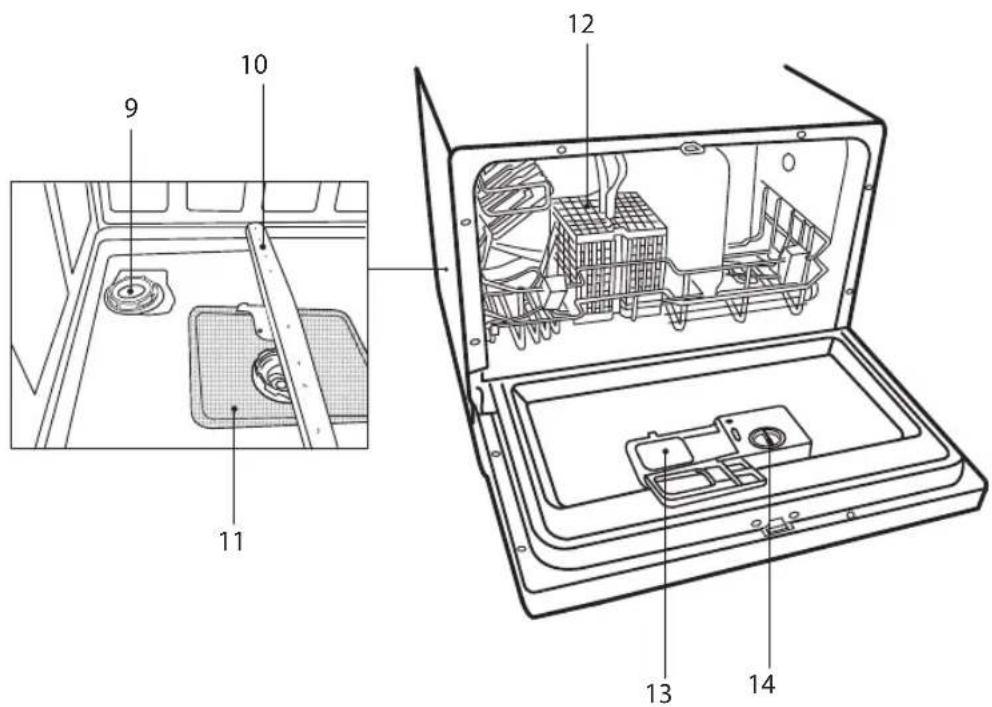

Insidan

1. Saltbehållare

2. Sprayarmar

3. Filtreringssystem
4. Bestickkorg
5. Diskmedelsfack (dubbelt fack)
6. Sköljmedelsfack

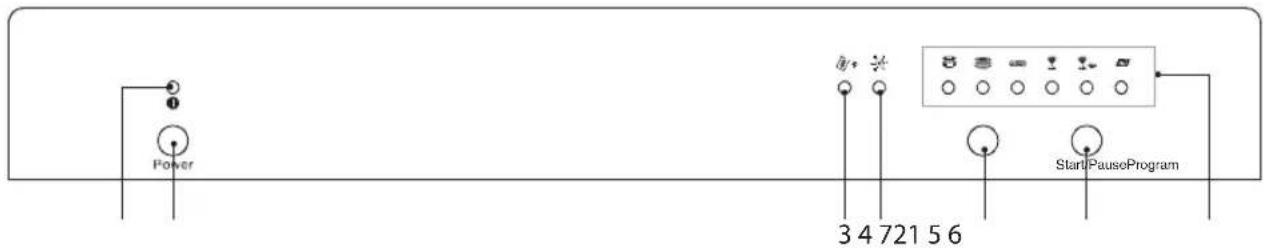

Kontrollpanel

Power 3 4 721 5 6 StartPauseProgram

1. Strömförsörjningsindikator

- LED-lampan tänds när diskmaskinen är påslagen.

2. På/Av-knapp

- För att slå på och stänga av diskmaskinen.

3. Varningslampa salt påfyllning

- Lyser när saltbehållaren behöver fyllas på.

4. Varningslampa påfyllning sköljmedel

- Lyser när sköljmedlet behöver fyllas på.

5. Programknapp

• Välja diskprogram.

- Varje tryckning på knappen växlar från ett diskprogram till ett annat.

6. Start-/Paus knapp

- Bekräfta och starta ett valt diskprogram.

- Återställa diskprogrammet.

7. Programindikatorer

- Tänds när diskprogrammet har valts.

- Blinkar när det valda diskprogrammet körs.

Diskcykeltabell

Program Period		Valinformation cykel	Process	DiskmedelMängd (Fördisk / huvuddisk)	Körtid(min.)	Energiförbrukning(Kwh)	Vattenförbrukning(I)	Sköljmedel
Intensiv • Gråper,		redskapoch bestick.• Mycket smutsiga.	• Fördisk (50°C)• Disk (70°C)• Sköljning (70°C)• Torkning	• Fördisk (3g)• Huvuddisk (15g)	145 0,94 11			√
Normal • Gryder,		redskapoch bestick.• Normalt smutsad.	• Fördisk• Disk (60°C)• Sköljning (70°C)• Torkning	• Fördisk (3g)• Huvuddisk (15g)	125 0,7 8,4			√
Ekonomi* (EN50242)	ECO	• En kortare disk för lätt smutsad disk.	• Fördisk• Disk (55°C)• Sköljning (70°C)• Torkning	• Fördisk (3g)• Huvuddisk (15g)	170 0,65 8,5			√
Glas • Glas	kristall	och fint porslin.• Lätt smutsade.	• Fördisk• Disk (45°C)• Sköljning (60°C)• Torkning	• Huvuddisk (15g) 75 0,48 6,8				√
Snabb • Glas och		koppar.• Lätt smutsade.	• Disk (40°C)• Sköljning (45°C)	• Huvuddisk (15g) 30 0,3 6				√
3-i-1 • Redsl		och bestick.• Normalt smutsad.	• Fördisk• Disk (60°C)• Sköljning (70°C)• Torkning	• Använd enbart 3-i-1 maskindisktablett	140 0,7 8,4			×

* För att uppfylla standardprestanda, d.v.s. EN50242, se till att använda ekonomidiskcykeln för testet.

Kondenstorkteknik

• Sparar energi genom att torka disken med restvärmen från den sista sköljningen.
• Diskprogramtiderna utökas genom denna torkmetod.
• Vissa diskprogram har ingen torkfunktion, se diskprogramtabellen för mer information.

För att öppna luckan

• Dra i luckhandtaget.
- Om luckan öppnas under driften kommer alla funktioner att avbrytas automatiskt.

För att stänga luckan

• Efter att fyllt på disk, skjut in korgen helt i diskmaskinen.
• Lyft luckan uppåt och skjut in den tills den klickar på plats.
• Smäll inte igen diskmaskinens lucka.

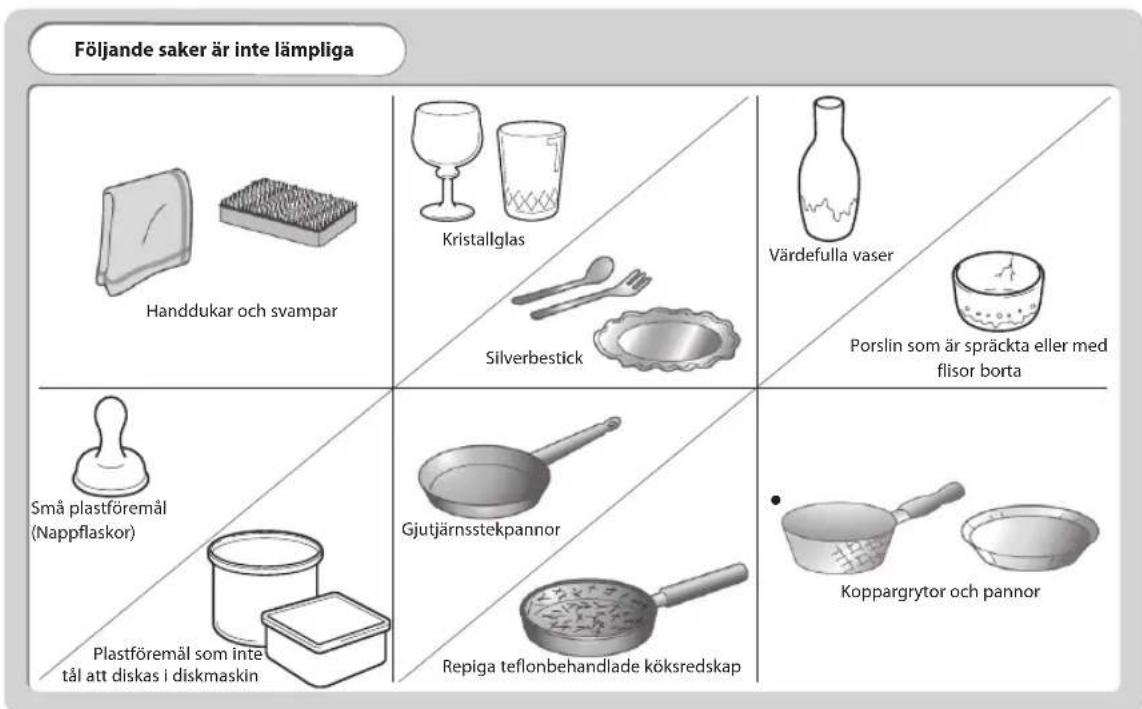

Föremål som inte är lämpliga att använda i diskmaskinen

När du köper nytt porslin och matbestick se till att de är godkända för diskmaskinen. Vissa föremål är inte lämpliga för diskmaskiner.

Följande saker är inte lämpliga Handdukar och svampar Kristallglas Värdefulla vaser Silverbestick Porslin som är spräckta eller med flisor borta Små plastföremål (Nappflaskor) Plastföremål som inte tål att diskas i diskmaskin Gjutjärnsstekpannor Repiga teflonbehandlade köksredskap Koppargrytor och pannor

• Träredskap och lerkärl eller föremål med träddetaljer kan missfärgas och blekna. Limmet som används i dessa föremål tål inte maskindisk och trähandtag kan lossna efter att de diskats i en diskmaskin.
• Hantverk, antikviteter, värdefulla vaser och dekorerade glasföremål är inte heller lämpliga för diskmaskinen.
• Plastföremål (t.ex. tupperware) som inte är värmetåliga kan smälta eller tappa formen på grund av den höga temperaturen i diskmaskinen.
• Koppar, mässing, tenn och aluminium kan missfärgas eller bli matta.
• Grumlighet kan uppträda på glas och fina glasföremål efter regelbunden diskning. Diska inte fina glasföremål eller glasförmål som innehåller blykristall i diskmaskinen. Diska fina glasföremål för hand istället.
• Silver och aluminiumdelar har en tendens att missfärgas under maskindiskning. Rester såsom äggvita, ägggula och senap ger ofta missfärgning och fläckar på silver. Därför bör dessa rester tas bort från silver omedelbart efter användningen.

Tillsätta diskmedel eller diskmedelstablett

Använd endast diskmedel som speciellt tillverkats för att användas i diskmaskiner. För att vara mer miljövänlig bör endast korrekt mängd maskindiskmedel användas.

Blokmodel och topmatningsdiskmeder Irriterande

• Förvaras utom räckhåll för barn
- Irriterar ögonen.
- Undvik kontakt med ögon. Vid kontakt med ögonen, skölj omedelbart med rikligt med vatten och kontakta läkare.
- Om det sväljs kontakta läkare omedelbart.

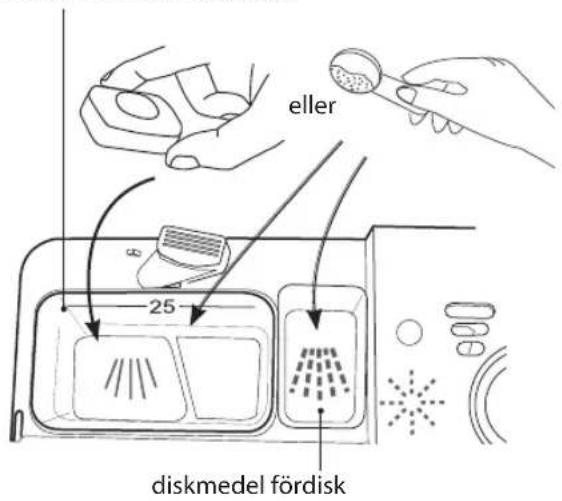

Följ nedanstående steg för att fylla på diskmedelsfacket.

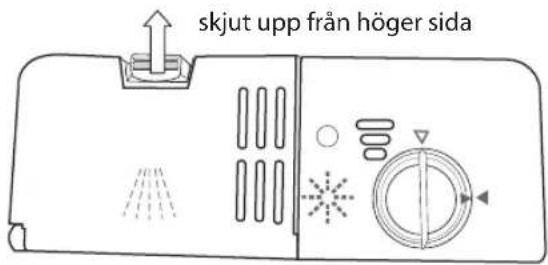

1. Tryck på knappen på locket till diksmedelsfacket i pilens riktning tills locket öppnas av fjädern.

skjut upp från höger sida

1. Fyll diskmedelsfacket med maskindiskmedel eller lägg i en diskmedelstablett. Markeringen indikerar påfyllnadsnivån.

Du kan välja att bara lägga till en maskindisktablett eller att lägga till maskindiskpulver både i huvuddiskfacket och i fördiskfacket för ditt valda diskprogram.

1. Alla program med fördisk behöver ytterligare diskmedelsdosering som måste placeras i fördiskfacket (se diskprogramtabellen). Detta diskmedel får effekt under fördisken.

2. Stäng locket noga så att det klickar på plats.

diskmedelsfack huvuddisk

eller 25 diskmedel fördisk

Sköljmedel hjälper till så att vatten inte fastnar och lämnar märken på porslin under torkfasen och hjälper porslin att torka snabbare efter att de diskats. Häll endast sköljmedel som är till för hushållsdiskmaskiner i behållaren. Denna modell är konstruerad för att endast använda flytande sköljmedel.

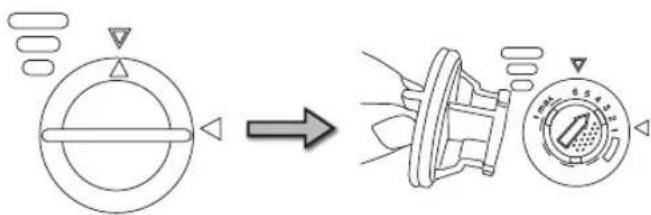

Följ stegen nedan för att hälla sköljmedlet i behållaren och medlet kommer att fördelas automatiskt.

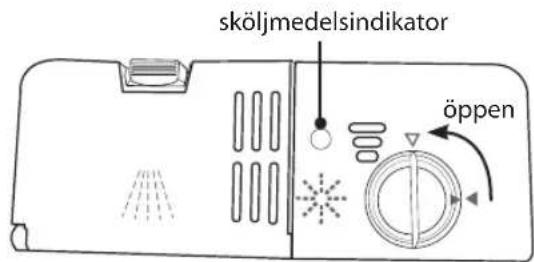

1. Vrid på locket och öppna såsom indikeras.

sköljmedelsindikator öppen

1. När märkningarna på locket är i linje kan du lyfta upp locket.

1. Häll i sköljmedlet till nivåindikatorn blir helt svart och stäng locket.

2. Var noga med att inte överfylla behållaren. Torka upp eventuellt spill. Den ungefärliga volymen hos sköljmedelsbehållaren är 110ml.

Om vattnet i ditt område är mjukt behöver du inget sköljmedel eftersom det kan göra att det bildas en vit film på disken.

Sköljmedlets varningslampa kommer att lysa när behållaren börjar bli tom och behöver fyllas på.

varningslampa för sköljmedel

Alternativt kan du bedöma mängden sköljmedel genom att kontrollera sköljmedelsindikatorn bredvid diskmedelslocket. När indikatorn är svart betyder det att behållaren är full. När den är ljus betyder det att den är nästan tom.

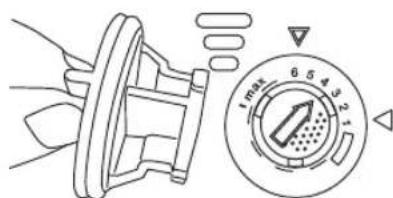

Inställning sköljmedelsbehållaren

Sköljmedelsbehållaren har sex inställningar. Både den rekommenderade inställningen och fabriksinställningen är "4". Om disken inte torkar ordentligt eller har fläckar, ställ in skivan på nästa högre siffra tills din disk är fläckfri.

Om vatten i ditt område är hårt kommer avlagringar att bildas på disken och redskapen. Denna apparat har en saltbehållare som är till för att minska hårdheten hos vattnet.

Följ stegen nedan för att hälla salt i saltbehållaren och den måste ställas in så att den motsvarar vattnets hårdhet i ditt område.

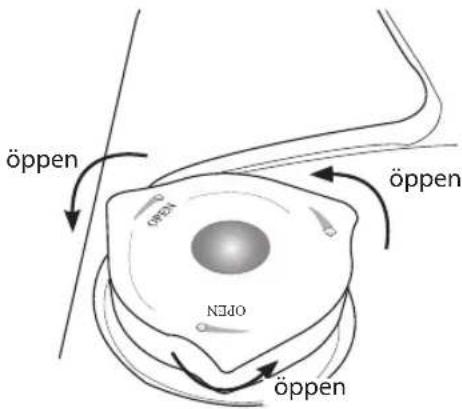

1. Ta bort korgen och skruva av behållarens lock.

öppen öppen NDO öppen

SE

1. Fyll behållaren med ungefär 500ml vatten (endast vid första användningen).
2. Placera den medföljande tratten över saltbehållaren.

1. Häll i ungefär 1,2 kg diskmaskinssalt bveroende på vilket varumärke som används.
2. Ta bort överskottssalt runt behållarens öppning och skruva sedan fast locket igen.
3. Kör "eco"-programmet omedelbart (utan något porslin i diskmaskinen) för att ta bort alla spår av salt från innandömet.

Saltvarningslampan kommer att lysa när behållaren börjar få slut på salt och behöver fyllas på.

Saltvarningslampan kommer att sluta att lysa inom fem dagar beroende på hur snabbt saltet löses upp.

saltvarningslampa

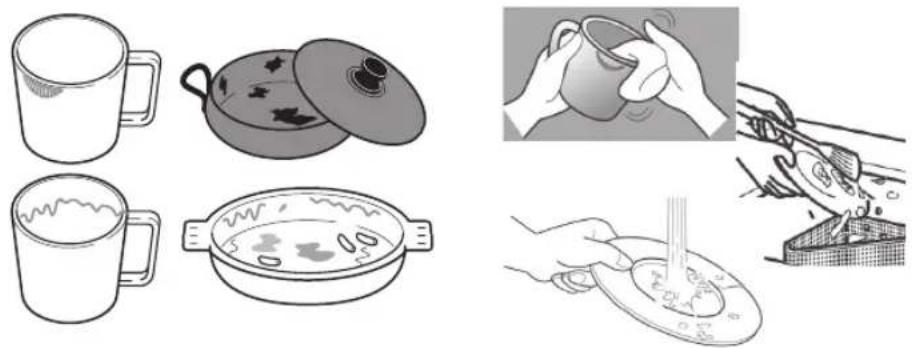

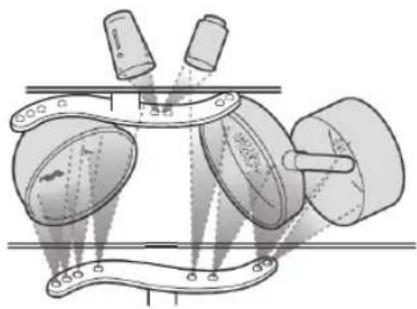

Innan diskmaskinen laddas

Observera följande noteringar innan du fyller på med bestick och porslin i korgen.

- Ta bort läppstiftsfläckar och matrester från porslin och skålar. Skölj om så behövs.

• Skålar och bestick bör inte ligga inuti varandra eller täcka varandra.
• Ladda bestick och porslin så att vattnet kan komma åt alla sidor.

• Se till att alla poster är säkert placerade.
• Ihåliga poster såsom koppar, glas, pannor etc måste placeras upp och ned i korgen.
• Poster med bred bas måste placeras i vinkel så att vattnet fritt kan rinna av dem.
• Sprayarmarna får inte blockeras med föremål som är för stora eller hänger ut ur korgen. Om du är tveksam prova att manuellt rotera på sprejarmarna.
• Se till att små föremål inte faller igenom hållarna i korgen.

Diska inte föremål som är nedsmutsade med aska, sand, vax, smörjfett eller färg i diskmaskinen. Aska löses inte upp och kan finfördelas i diskmaskinen. Vax, sand, smörjfett och färg kan skada diskmaskinen.

Av säkerhetsskäl skall inte diskmaskinen användas utan att korgen finns på plats.

Diskmaskinskorg

Använd diskmaskinskorgen för små och lätta föremål som koppar, tefat, glas, dessertskålar osv.

Långa föremål såsom soppslevar, slevar och långa knivar bör placeras liggande på tvären mot korgens framsida.

Fällbart koppställ

För att ge plats åt större föremål i diskmaskinen, lyft upp koppstället. Du kan luta de stora glasen mot det. Du kan också ta bort det när det inte behövs.

Lyft uppåt

Nedfällbara piggar

Piggarna används för att hålla fast tallrikar och uppläggningsfat. De kan sänkas ned för att göra plats för större föremål. Se nedan för hur piggarna öppnas setgvis.

Vik bakåt Skjut och knäpp

Ladda diskmaskinskorgen med 6 kuvert

För laddning av diskmaskinskorgen, se tabellen nedan.

Antal Post
1 Koppar
2 Mellanstora serveringsskålar
3 Glas
4 Fat
5 Disk
6 Ovala uppläggningsfat
7 Mattallrikar
8 Sopptallrikar
9 Dessertfat
10 Bestickkorg

IN 1 2 3 4 5 6 7 8 9 10

SE

Bestickkorg

Ladda bestickkorgen

För att göra urplockningen enklare bör besticken grupperas i zooner och placeras i bestickkorgen. Se tabellen nedan för placeringsmetod.

Antal Post

1 Gafflar

2 Soppskedar

3 Dessertskedar

4 Teskedar

5 Knivar

6 Serveringsskedar

7 Såsslevar

8 Serveringsgaffel

IN 6 1 6 5 1 2 5 2 3 1 5 4 3 4 8 3 3 3 7 3 4 5 4 4 1 5 5 1 1 2 2 2 2

!

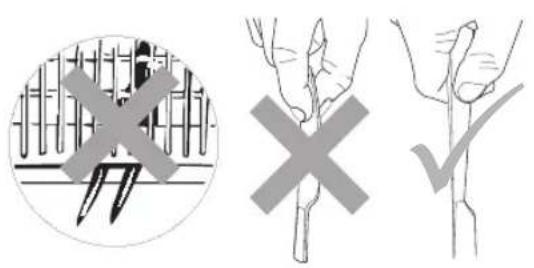

• Låt inget föremål sticka ut genom botten på korgen.
• För att undvika risken för skador placera knivar och gafflar med skaftet uppåt. Håll inte dem i deras vassa kanter.
• Bestickkorgen levereras med lock som är konstruerade så att du kan placera besticken i lämpliga fack. Om du använder korgen utan locket kan det försämra resultatet för sköljningen av besticken.
• Se till att locket är fastläst på korgen innan diskningen.
• För att uppfylla standardprestandan, d.v.s. EN50242, måste alla besticken placeras i enlighet med instruktionen i denna manual.

Följ stegen nedan för att starta en diskcykel.

1. Se till att enheten är ansluten till elströmmen och att vattenförsörjningen är på (vattentryck mellan 0,04 MPa och 1,00 MPa).
2. Öppna dörren. Dra ut diskmaskinskorgen, ladda disken och skjut tillbaka korgen.
3. Häll i maskindiskmedel eller placera diksmedelstabletten i facket och stäng ordentligt efteråt.
4. Stäng diskmaskinens lucka. Ett klickljud hörs är luckan är stängd korrekt. Smäll inte igen luckan.
5. Tryck på På/Av-knappen.
6. Välj diskprogram baserat på kraven efter hur mycket disk det är och hur smutsig den är. Se "Diskprogramtabell" (sidan 11).
7. Strömindikatorlampan för det valda programmet tänds.
8. Tryck på Start/Paus-knappen, så startar strax diskprogrammet.

Om du öppnar diskmaskinens lucka under diskningen och sedan stänger den igen kommer nuvarande diskprogram att fortsätta diskningen efter 10 sekunder. Om luckan inte stängs korrekt efter 1 minut kommer diskmaskinen att avge ett ljud i intervaller om 1 minut.

Byte av program

För att byta programmet när diskcykeln redan har startat, följ stegen nedan.

1. Öppna luckan något för att kontrollera om enheten har tömt diskmedlet eller diskmedelstabletten. Detta beror på hur länge diskningen har pågått.
2. Om diskmedelsfacket är öppet föreslår vi att du låter diskningen avslutas.
3. Om locket till diskmedelsfacket fortfarande är stängt, tryck på På/Av-knappen för att avbryta programmet. Du kan därefter stänga diskmaskinens lucka och trycka på På/Av-knappen igen. Tryck sedan på önskad programknapp och bekräfta valet genom att trycka på Start/Paus-knappen. Enheten kommer att starta den nya diskcykeln strax efter.

Vid slutet av programmet

Vid slutet av programmet kommer diskmaskinen att avge ett ljud.

Stänga av enheten

För energibesparing kom ihåg att stänga av diskmaskinen med PÅ/AV-knappen. Diskmaskinen fortsätter att använda elektricitet tills den stängs av med PÅ/AV-knappen.

Om diskmaskinen inte kommer att användas under en längre period, t.ex. vid semester, bör enheten kopplas ur strömuttaget.

Urplockning av diskmaskinen

Att låt disken svalna innan den plockas ut är viktigt eftersom disken tenderar att gå sönder och flisas lättare när den är het. Därför, om du öppnar diskmaskinens lucka helt efter avstängningen, kommer disken att svalna mycket fortare.

Rengöring efter användning

Yttre vård

Luckan och lucktätningen

• Rengör luckans tätning regelbundet med en mjuk fuktad trasa och ta bort matrester.
• När diskmaskinen laddas kan matrester och vätska droppa ned på sidan av diskmaskinens lucka. Dessa ytor på utsidan av diskmaskinens hölje är inte åtkomliga för vattnet från sprejarmarna. Alla beläggningar bör torkas av innan luckan stängs.

Kontrollpanelen

Om rengöring krävs bör kontrollpanelen ENDAST torkas av med en fuktig trasa.

SE

• För att undvika att vatten tränger in i luckans lås och elektriska komponenter skall inte någon form av sprejrengöring användas.
• Använd aldrig slipande rengöringsmedel eller skurkuddar på yttre ytor eftersom de kan skrapa ytans finish. Vissa pappershanddukar kan också skrapa eller lämna märken på ytan.

Inre vård

Filtreringssystem

Filtreringssystemet i botten av diskmaskinen samlar upp större partiklar av smutslösningar. Koncentration av dessa partiklar kan göra att filtret blockeras. Kontrollera filtret regelbundet och rengör om så behövs under rinnande vatten.

Följ stegen nedan för att göra rent filtret i diskmaskinen.

1. Se till att diskmaskinen är avstängd.
2. Skruva loss grov- och finfiltret.
3. Lyft försiktigt ut grov- och finfiltren.
4. Lyft finfiltret försiktigt.
5. Skölj alla filter under rinnande vatten, inklusive filtercylindern, och sätt sedan tillbaka filtren i följande ordning.
6. Sätt tillbaka finfiltret försiktigt.
7. Skruva försiktigt tillbaka grovfiltret i medurs riktning.

• Dra inte åt filtren för hårt. Sätt tillbaka filtren ordentligt i filtercylindern, så att inte rester kan komma in i systemet och täppa till.
• Använd ALDRIG diskmaskinen utan att filtren sitter på plats. Felaktig placing av filtren kan försämra prestandan hos apparaten och skada porslin och redskap.

Sprayarmar

Matpartiklar kan fastna i sprejarmarnas munstycken och lager. Sprejarmarna bör därför kontrolleras och rengöras regelbundet.

- Använd ett spetsigt föremål t.ex. en tandpetare för att lossa matpartiklar i sprejarmarnas munstycken.

Försök inte att ta bort sprejarmarna.

Froostskydd

Undvik att placera diskmaskinen på platser där temperaturen är under 0 °C. Om apparaten lämnas i ett ouppvärmt utrymme över vintern bör du:

1. Koppla ifrån enheten från vattenuttaget.
2. Starta enheten. Välj någon diskcykel och låt den köras endast 1 minut. Detta möjliggör tömning av allt kvarvarande vatten i enheten.
3. Koppla bort den från elnätet.
4. Töm diskmaskinen.
5. Stäng diskmaskinens lucka.
6. Koppla ifrån enheten från vattenavloppet. Använd ett lämpligt kärl för att samla upp vattnet.
   Skulle du stöta på några svårigheter med ovanstående steg, rådfråga en servicetekniker om hjälp.

Flyttning av diskmaskinen

Om du måste flytta enehten, exempelvis om du flyttar bör du:

1. Koppla bort diskmaskinen från elnätet.
2. Koppla ifrån enheten från vattenintaget och avloppet. Använd ett lämpligt kärl för att samla upp vattnet.
3. Ta bort enheten från nuvarande placering med slangarna bortkopplade.
4. Dra ut enheten tillsammans med slangarna.

• Undvik att luta enheten under transporten.
• Vi rekommenderar att 2 personer tar hand om diskmaskinen när den installeras.

Underhåll efter en lång period utan användning

Om du inte kommer att använda enheten under en längre period bör du:

1. Koppla bort diskmaskinen från elnätet.
2. Koppla ifrån enheten från vattenintaget och avloppet. Använd ett lämpligt kärl för att samla upp vattnet.
3. Öppna luckan något för att förhindra att obehaglig lukt uppstår i maskinen.
4. Se till att diskmaskinens insida är ren.

Tips och råd

Reparationer bör endast utföras av en kvalificerad tekniker i strikt överensstämmelse med nuvarande lokala och nationella säkerhetsbestämmelser. Obehörig eller felaktig reparation kan orsaka personskador eller skador på enheten.

Felkod

Koder Möjlig orsak Möjlig åtgård
3-i-1-programlampan blinkar	Vattenkranen är inte öppnad. Öppna	vattenkranen.
	Lågt vattentryck (<0,04MPa) Vrid på vattenkranen och se till att den är helt öppnad.
	Flödesmätaren är trasig.	Koppla bort den från elnätet.Koppla ifrån vattenintaget.Ring efter en kvalificerad tekniker.
	Ledningsterminalen där flödesmätaren är ansluten är lös.
Glasprogramlampan blinkar	Flödesbrytaren är trasig eller PCB är fel.
	Ledningsterminalen som är ansluten till flödesbrytaren är lös eller trasig.

Tekniska problem

Tekniska problem
Problem Möjlig orsak Möjlig åtgård
Diskmaskinen startar inte.	Luckan är inte ordentligt stängd.	Stäng luckan.
	Enheten är inte ansluten till elnätet.	Anslut kontakten till vägguttaget.
	Enheten är påslagen. Tryck "på" knappen och välj ett program.
Tömningspumpen fungerar inte ordentligt.	Översvämningsskyddet har varit igång.	Koppla bort den från elnätet.Koppla ifrån vattenintaget.Ring efter en kvalificerad tekniker.
Allmänna problem
Problem Möjlig orsak Möjlig åtgård
Rester av maskindiskmedlet finns kvar i facket när programmet är avslutat.	Diskmedelsfacket var fortfarande fuktigt när diskmedlet hälldes i.	Se till att facket är torrt innan diskmedlet hålls i.
Diskmedelsfackets lucka kan inte stängas ordentligt.	Tilltäppta rester av diskmedel blockerar haken.	Rengör haken.
Knackande ljud i diskmaskinen.	En sprejarm knackar mot något föremål i korgen.	Avbryt programmet och placera om föremålen som påverkar sprejarmen.Se avsnittet "ladda diskmaskinen".
Fläckar visas på glas och bestick.	Sköljmedelsdosen är för högt inställd.	Ändra ratten för sköljmedelsdispensern till en lägre nivå.
Tallrikar, bestick och glas är inte torra.	Mängden sköljmedel kanske är otillräckligt eller så är behållaren nästan tom.	Fyll på behållaren, justera mängden sköljmedel till en högre inställning eller byt märke på sköljmedlet.
	Porslinet har tagits ut från diskmaskinen för tidigt.	Låt porslinet vara kvar i diskmaskinen tills du hör ett ljudligt ljud.
Vita beläggningar är synliga på besticken och porslinet, grumlighet uppstår på glasföremål, film kan torkas bort.	Inte tillräckligt med sköljmedel används.	Fyll på behållaren, justera mängden sköljmedel till en högre inställning eller byt märke på sköljmedlet.
	Det finns inte tillräckligt med salt i saltbehållaren.	Fyll på saltbehållaren.
	Saltbehållarens lock har inte skruvats på korrekt.	Se till att den skruvas tillbaka korrekt.
	Fel diskmedel har använts. Byt diskmedel. Använd ett standard diskmaskinspulver.	Välj en högre inställning för saltförbrukningen.
	Saltförbrukningen är inställd för lågt.
Glasföremål är matta och missfärgade, film kan inte torkas bort.	Glasföremålet är inte diskmaskinssäkert. Ytorna är påverkare.	Tvätta glasföremål som inte är diskmaskinssäkra för hand.
Te eller läppstiftsfläckar har inte tagits bort helt och hålllet.	Disktemperaturen hos det valda programmet är för låg.	Välj ett program med en högre disktemperatur.
	Blekeffekten som diskmedlet som används är för låg.	Byt diskmedel.
	Glömt att skölja bort eller ta bort fläckar med en servett innan diskningen.	Förskölj eller ta bort fläckar med en servett innan diskningen.

Avyttring av diskmaskinen

• När du avyttrar din gamla diskmaskin gör den först obrukbar. Koppla ifrån slangarna och koppla bort elkabeln. Klipp bort elkabeln från diskmaskinen. Gör lucklåset obrukbart så att barn inte oavsiktligt kan stänga in sig själva. Kasta diskmaskinen på ett lämpligt sätt.
• Vid slutet av sin livstid får inte produkten kastas som hushållsavfall. Den måste lämnas in hos ditt lokala avfallshanteringscenter eller till en återförsäljare som tillhandahåller denna tjänst. Kasseras en hushållsmaskin separat förhindrar man negativa effekter på miljö och hälsa genom felaktig avfallshantering och gör det möjligt att återanvända materialet i produkten och spara energi och naturresurser. Produkten är markerad med en överkryssad soptunna på hjul för att påminna om att den ska kasseras separat från hushållsavfall.

- Se till att den inte utgör någon fara för barn när den förvaras för avyttring.

Avyttring av förpackningsmaterial

Kassera plastförpackningen/påsarna på ett säkert sätt och håll utom räckhåll för spädbarn och små barn.

Modell MDWTT11E
Mått 550 mm (B) x 500 mm (D) x 438 mm (H)
Kapacitet 6 kuvert
Vattentryck som krävs 0,04 - 1,00MPa
Strömförbrukning 1280W
Märkspänning 230V~50Hz
Elförbrukning i Av-läge 0,7W
Strömförbrukning på viloläge 0,73W
Energieffektivitetsklass 1 S
Energiförbrukning 2 185 kWh
Energiförbrukning för normalt diskprogram 0,86 kWh 0,65 kWh
Energiförbrukning 3 2380 liter
Torkeffektivitetsklass 4 B
Normalt diskprogram 5	ECO 55°C
Programmets längd för normalt diskprogram 0,86 kWh	170 min
Bullernivå	55 dB(A) re 1 pW
Montering	fristående
Kan byggas in	Ja

Egenskaper och specifikationer kan ändras utan föregående meddelande.

Notera:

① A + + + (mest effektiv) till D (minst effektiv)
② Energiförbrukning "185" kWh per år, basedrat på 280 standarddiskprogram med påfyllning av kallt vatten och förbrukningen på lågenergilägena. Faktisk energiförbrukning beror på hur produkten används.
Vattenförbrukning "2380" liter per år, baseras på 280 standarddiskprogram. Faktisk vattenförbrukning beror på hur produkten används.
4 A (mest effektiv) till G (minst effektiv)
5 Detta program lämparsig för att diska normalt smutsad matservis och det är det mest effektiva programmet när det gäller kombinationen av energi- och vattenförbrukning för den typen av matservis.

Produkten uppfyller europeisk standard och direktiven i nuvarande version vid leveransen:

- LVD 2006/95/EG

- EMC2004/108/EG

- ERP 2009/125/EG

- LVD 2006/95/EG - EMC2004/108/EG - ERP 2009/125/EG

Ovanstående värden har uppmätts i enlighet med standarder under spcificerade arbetsförhållanden. Resultaten kan variera mycket beroende på mängden och nersmutsningen av disken, vattnets hårdhet, mängden diskmedel osv.

- Lyser när der skal fyldes salt på igen.

4. Advarselslampe for skyllemiddel

- Lyser när skyllemiddelbeholderen skal fyldes op igen.

5. Programknap

1. Tryk knappen på beholderens låg i pilens retning indtil flappen hopper op.

For fyldning af den opvaskekurven, se nedenstående skema.

Nummer Genstand

1 Kopper

2 Medium serveringsskåle

3 Glas

4 Underkopper

5 Tallerken

6 Ovale fade

7 Middagstallerkener

8 Suppetallerkener

9 Desserttallerkener

10 Bestikkurv

Bestikkurv

Følg nedenstående trin när du starter en opvaskecyklus.

För fortsatt säkerhet och för att minska risken för skador eller elektriska stötar, följ alla säkerhetsåtgärder som listas nedan.

• Läs noggrant igenom alla instruktioner innan du börjar använda diskmaskinen och spara dem för framtida bruk.
• Spara bruksanvisningen. Om du överlämnar diskmaskinen till en tredje part se till att denna manual medföljer.
• Se till att diskmaskinens ventilationsöppningar inte är igentäpptta.
• Välj en plats för diskmaskinen som inte är i närheten av värmekällor som element eller öppen eld.
• Barn bör övervakas så att de inte leker med apparaten.
• Håll sladden utom räckhåll för barn.
• Denna diskmaskin är inte avsedd att användas av personer (inklusive barn) med nedsatt sensorisk eller mental kapacitet, eller person som saknar erfarenhet och kunskap, såvida de inte övervakas eller har fått anvisningar om apparatens användning av någon som är ansvarig för deras säkerhet.
• Förvara diskmedlet och sköljmedlet utom räckhåll för barn. Dessa kan orsaka kemiska brännskador i munnen, halsen och ögonen eller kvävning.
• Håll barnen borta från diskmaskinen när luckan är öppen.
• Stäng av och dra ur kontakterna innan du ansluter eller tar bort verktyg/tilsatser, efter användning och före rengöring.
• Stoppa inte in fingrarna i rörliga delar eller monterade tillsatser.
• Använd aldrig en skadad maskin.
• Om medföljande sladd är skadad måste den bytas ut av tillverkaren, dess serviceombud eller en kvalificerad tekniker för att undvika faror.
• Håll strömförsörjningsenheten, sladden eller kontakten undan från vatten.
• Överskrid aldrig maxkapaciteten.
• 2 personer krävs för att lyfta diskmaskinen.
• Använd endast diskmaskinen för dess avsedda användning i hemmet.

WARNING

DEÄR FARLIGT FÖR ALLA ÄN BEHÖRIG

SERVICEPERSONAL ATT UTFÖRA SERVICE ELLER REPARATIONER VILKA INVOLVERAR BORTTAGNING AV HÖLJET.

FÖR ATT UNDVIKA RISK FÖR ELEKTRISKA STÖTAR

• Sitt inte eller stå på luckan eller diskstället.
• Flytta inte diskmaskinen genom att hålla i luckan eller dess kanter. Håll diskmaskinen runt sidorna eller basen när den ska flyttas.
• Vidrör inte värmeelementen under eller direkt efter användning.
• Använd inte diskmaskinen såvida inte allt omslutande hölje finns på plats. Öppna luckan mycket försiktigt när programmet körs eftersom det finns risk för att hett vatten sprutar ut ur apparaten.
• Placera inte tunga föremål på den öppna luckan. Apparaten kan tippa.

• När föremål laddas som skall diskas:

• Placera vassa föremål så att de inte skadar luckans tätning.

• Varning: Knivar och andra redskap med vassa spetsar skall placeras i korgen med spetsen nedåt eller placeras horisontellt.

• Låt inte plastföremål komma i kontakt med värmeelementet.

• Kontrollera att diskmedelsfacket är tomt när diskningen är avslutad.
• Diska inte plastföremål såvida inte de är märkta att de är diskmaskinssäkra eller liknande.

• Använd endast diskmedel och sköljmedel som skapats för en automatisk diskmaskin.

• Andra sätt att koppla bort från elnätet måste inkorporeras i det fasta ledningsnätet med minst 3 mm kontaktseparation i alla poler.

• Luckan bör inte lämnas öppen eftersom det finns risk att man snubblar över den.
• För att spara energi ska du alltid komma ihåg att stänga av diskmaskinen när du använt den färdigt. Diskmaskinen bör inte lämnas oövervakad när den är i drift.
• Ta bort luckan när diskmaskinen tas ur bruk eller den skall kastas.
• Under installationen får inte elkabeln böjas överdrivet mycket eller på ett farligt sätt eller plattas till.
  • Mixtra inte med kontrollerna.
• Apparaten skall anslutas till vattenledningen med ny slanguppsättning.
• Maximalt kan 6 kuvert diskas i maskinen.
• Maximalt tillåtet ingående vattentryck är 1Mpa och minimum tillåtet ingående vattentryck är 0,04Mpa.

Jordanslutningsinstruktioner

WARNING: DENNA UTRUSTNING MÅSTE JORDAS

• Denna produkt är utrustad med en sladd med jordledare och jord kontakt.
• Kontakten måste anslutas till lämpligt uttag installerat och jordat i enlighet med lokala standarder och krav.

• Felaktig anslutning av utrustningens jordledare kan innebära risk för elektriska stötar.
• Ledningarna i sladden är har följande färger:
• grön och gul = jord,
• Blå=neutral
• Brun=ström.
• Rådfråga behörig elektriker eller servicerepresentant om du är osäker på om utrustningen är ordentligt jordad.
• Modifiera aldrig kontakten som medföljer utrustningen.

Denna produkt är avsedd att användas i hemmet eller liknande platser som:

• Personalkök i butiker, kontor och arbetsplatser.
• Av kunder på motel, hotell och Bed & Breakfast-inrättningar.

Den här symbolen på produkten eller i instruktionerna betyder att den elektriska och elektroniska utrustningen ska slängas separat från annat hushållsavfall när den inte fungerar längre. Inom EU finns separata återvinningssystem för avfall.

Kontakta lokala myndigheter eller din återförsäljare för mer information.

FI
