BRUKSANVISNING ESF65052W ELECTROLUX

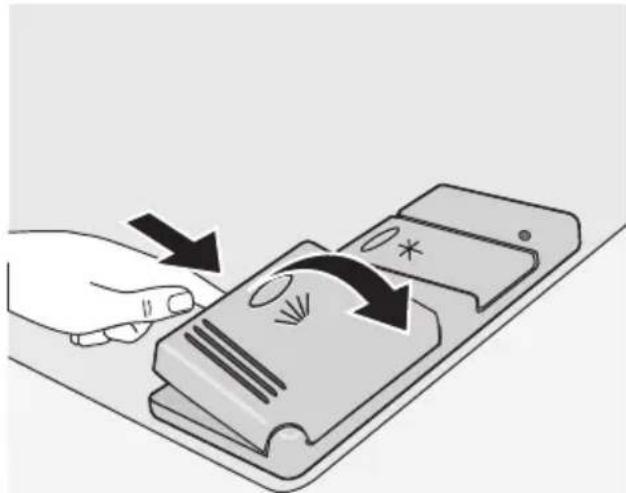

1. Åbn låget på beholderen til opvaskemiddel.

Fremgangsmåde när du slår Multitab-funktionen fra:

- Tryk på Multitab-knappen. Multitab-lampen slukker.

Afslutningen på opvaskeprogrammet

Sluk for maskinen, hvis:

Fremgangsmåde när du renser filtrene:

- Ikke ta serviset ut av oppvaskmaskinen för vaskeprogrammet er ferdig.

Maskinen er i innstillingsmodus när:

• En eller flere programfaselamper lyser.
• Programmets varighet blinker i det digitale displayet.

Oppvaskmaskinen har tre filtre:

Ta del av våra tankegångar på www.electrolux.com

Innehåll

Säkerhetsinformation 56

Produktbeskrivning 57

Kontrollpanel 58

Innan maskinen används första gången

59

Att ställa in vattenavhärdaren 59

Användning av avhärdningssalt 60

Användning av sköljmedel 61

Att ladda bestick och porslin 62

Användning av diskmedel 64

Multitab funktion 65

Att välja och starta ett diskprogram 66

Diskprogram 67

Underhåll och rengöring 68

Om maskinen inte fungerar 69

Tekniska data 70

Installation 71

Anslutning av vatten 72

Elektrisk anslutning 73

Miljöskydd 73

Med reservation för ändringar

Säkerhetsinformation

För din egen säkerhet och för att du skall kunna använda diskmaskinen på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning innan du installerar och använder diskmaskinen. Förvara bruksanvisningen nära till hands och se till att den också medföljer diskmaskinen om du flyttar eller säljer den. Alla användare måste ha fullgod känne- dom om användningen av diskmaskinen och dess säkerhetsfunktioner.

Korrekt användning

- Denna diskmaskin är endast avsedd för användning i hemmet.

- Använd diskmaskinen endast till att rengöra husgeråd som är lämpliga för diskmaskiner.

- Häll inte lösningsmedel i diskmaskinen. Explosionsrisk föreligger.

- Placera knivar och andra vassa föremål i bestickskorgen med spetsarna vända nedåt. Lägg dem annars ned i den övre korgen..

- Använd endast produkter (diskmedel, salt och sköljmedel) som är avsedda för diskmaskiner.

- Het ånga kan strömma ut om du öppnar luckan när maskinen är i drift. Risk för brännskador föreligger.

- Plocka inte ut disk ur diskmaskinen förrän diskprogrammet är klart.

- När diskprogrammet är klart, stäng av diskmaskinen och stäng vattenkranen.

• Service på denna diskmaskin får endast utföras av en auktoriserad servicetekniker. Använd endast originaldelar vid reparationer och utbyten.
• Försök inte att utföra reparationer på egen hand, detta för att undvika personskador ch skador på diskmaskinen. Kontakta all-tid vår lokala serviceavdelning.

Allmän säkerhet

• Personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller om de har bristande erfarenhet och kunskap, får inte använda maskinen. De måste ges vägledning och instruktioner om maskinens användning av en person som ansvarar för deras säkerhet.
• Följ säkerhetsanvisningarna från tillverkaren av diskmedlet för att undvika brännskador i ögon, mun och hals.
• Drick inte vattnet som diskmaskinen använder. Rester från diskmedlet kan finnas kvar i maskinen.
• Stäng alltid luckan när diskmaskinen inte skall användas, detta för att undvika personskador och för att ingen skall snubbla på den öppna luckan.
• Sitt eller stå inte på luckan när den är öppen.

Barnsäkerhet

- Endast vuxna personer får använda denna diskmaskin. Barn måste övervakas så att de inte leker med maskinen.

• Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning föreligger.
• Förvara alla diskmedel på en säker plats. Låt inte barn ta i diskmedlen.
• Håll barn borta från diskmaskinen när luckan är öppen.

Installation

• Kontrollera att diskmaskinen inte har skadats under transporten. Nätanslut inte maskinen om den är skadad. Kontakta din återförsäljare vid behov.
• Avlägsna allt förpackningsmaterial innan diskmaskinen används första gången.
• Den elektriska installationen måste utföras av en kvalificerad och kompetent person.

• Alla rörläggningsarbeten måste utföras av en kvalificerad och kompetent person.

• Modifiera inte denna produkt och ändra inte dess specifikationer. Risk för personskador och skador på maskinen föreligger.

• Använd inte diskmaskinen om:

• nätkabeln eller vattenslangarna är ska- dade,

• maskinens kontrollpanel, övre panel eller sockel är skadad så att det går att komma åt maskinens insida.

Kontakta vår lokala serviceavdelning.

- Borra inte i diskmaskinens sidor. Maskinens hydrauliska och elektriska komponenter kan skadas av detta.

Varning Följ noga instruktionerna för anslutning av elektricitet och vatten.

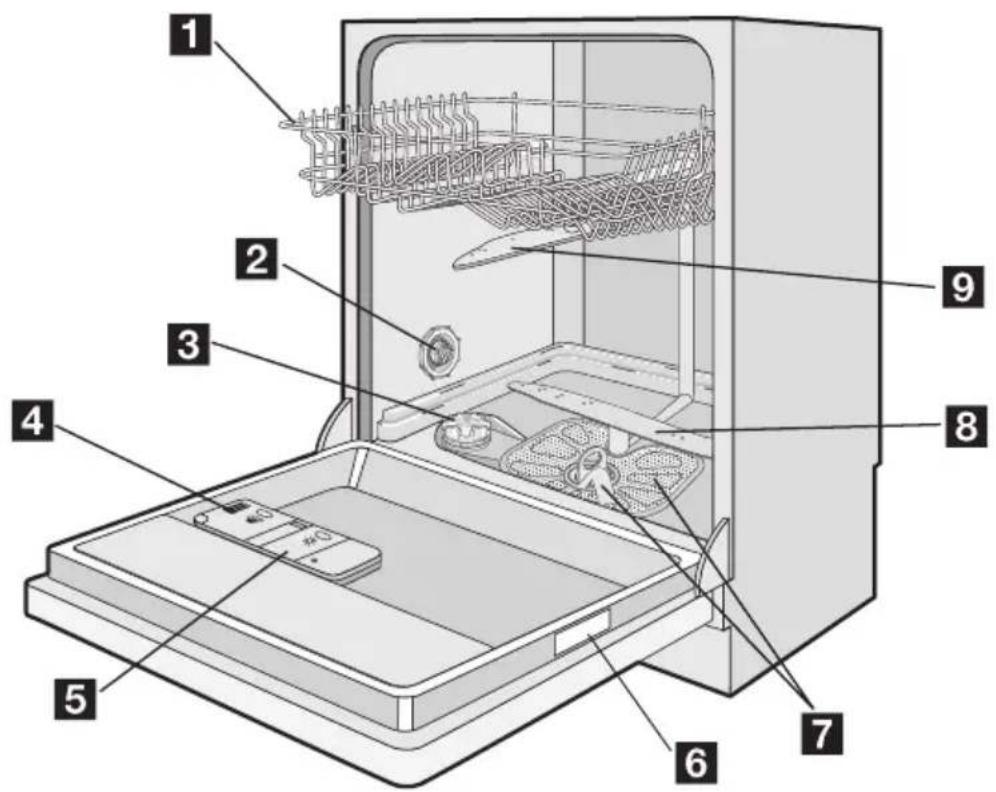

Produktbeskrivning

1 Överkorg
2 Reglage för inställning av vattenhärdhet
3 Saltbehållare
4 Diskmedelsfack
5 Sköljmedelsfack

6 Typskylt
7 Filter
8 Nedre spolarm
9 Övre spolarm

Kontrollpanel

1 Programöversikt
2 Programvred
3 Start/Avbryt-knapp (Start Cancel)
4 Multitab-knapp (Multitab)
5 Knapp för Födröjd start (Delay)
6 Digital display
7 Kontrollampor
8 Programmarkör
9 AV-läge

Kontrollampor
Diskfas	Denna kontrollampa lyser när disk- eller sköljfasen pågår.
Torkfas Denna kontrollampa lyser när torkfasen pågår.
Multitabfunktion	Denna kontrollampa lyser när Multitabfunktionen är aktiverad.
Salt 1)	Kontrollampan för salt tänds när saltbehållaren behöver fyllas på. Se avsnittet "Användning av disksalt".När du har fyllt på saltbehållaren kan kontrollampan fortsätta att lysa i några timmar. Detta har dock inte någon negativ effekt på diskmaskinens funktion.
Sköljmedel 1)	Kontrollampan för sköljmedel tänds när sköljmedel behöver fyllas på. Se avsnittet "Användning av sköljmedel".

1) När saltbehållaren och/eller sköljmedelsfacket blir tomma tänds inte motsvarande kontrollampa medan ett diskprogram pågår.

Programvred

- För att sätta på maskinen eller ställa in ett diskprogram, vrid programvredet medurs eller moturs. Programmarkören på programvredet måste peka mot ett diskprogram på kontrollpanelen. Om programmarkören pekar mot ett diskprogram visas programmets varaktighet på displayen. Om programmarkören inte pekar mot ett diskprogram visar displayen två horison-tella streck.

- Stäng av maskinen genom att vrida programvredet tills programmarkören pekar mot AV-läget.

Använd programvredet för att göra följande:

• Ställa in vattenavhärdaren. Se avsnittet "Inställning av vattenavhärdaren".
• Aktivera / inaktivera sköljmedelsdoseringen. Se avsnittet "Multitabfunktion".

Start/Avbryt-knapp

Använd Start/Avbryt-knappen för att göra följande:

• Starta ett diskprogram. Se avsnittet "Ställa in och starta ett diskprogram".
• Avbryta ett pågående diskprogram. Se avsnittet "Ställa in och starta ett diskprogram".
• Ställa in vattenavhärdarens nivå. Se avsnittet "Inställning av vattenavhärdaren".
• Aktivera / inaktivera sköljmedelsdoseringen. Se avsnittet "Multitabfunktion".

Multitab-knapp

Tryck på denna knapp för att aktivera / inaktivera Multitabfunktionen. Se avsnittet "Multitabfunktion".

Knapp för Födröjd start

Använd denna knapp för att fördröja starten av ett diskprogram med mellan 1 och 19 timmar. Se avsnittet "Ställa in och starta ett diskprogram".

Digital display

Displayen visar:

• Vattenavhärdarens inställda nivå.

• Aktivering / inaktivering av sköljmedelsdoseringen (endast med aktiverad Multitabfunktion).

• Program tid.

• Återstående tid tills programmet är klart.
• När ett diskprogram är klart. Den digitala displayen visar då en nolla.
• Antalet timmar vid Födröjd start.
• Felkoder.

Inställningsläge

Diskmaskinen är i inställningsläge när: - En eller flera faskontrollampor lyser. - Programmets varaktighet blinkar på den digitala displayen. Maskinen måste vara i inställningsläge för att du skall kunna göra följande:

• Ställa in ett diskprogram.
• Ställa in vattenavhärdarens nivå.
• Aktivera / inaktivera sköljmedelsdoseringen.

Diskmaskinen är inte i inställningsläge när:

• En eller flera faskontrollampor lyser.
• Programmets återstående tid inte blinkar. I detta läge, avbryt programmet för att återgå till inställningsläget. Se avsnittet "Ställa in och starta ett diskprogram".

Innan maskinen används första gången

Se följande instruktioner för varje steg av proceduren:

1. Kontrollera att vattenavhärdarens nivå är korrekt inställd för den hårdhet vattnet har där du bor. Justera vattenavhärdaren vid behov.
2. Fyll på disksalt i saltbehållaren.
3. Fyll på sköljmedel i sköljmedelsfacket.

4. Ladda diskmaskinen med bestick, porslin och övrig disk.

5. Ställ in lämpligt diskprogram för typen av disk och smutsgraden.

6. Fyll på diskmedelsfacket med korrekt mängd diskmedel.
7. Starta diskprogrammet.

Om du tänker använda kombinerade disktabletter ("3 i 1", "4 i 1", "5 i 1", etc.), se avsnittet "Multitabfunktion".

Att ställa in vattenavhärdaren

Vattenavhärdaren avlägsnar mineraler och salter från det inkommande vattnet. Mineraler och salter kan ha en negativ effekt på maskinens funktion.

Vattnets hårdhet mäts enligt ekvivalenta skalor:

• Tyska grader (dH°).
• Franska grader (°TH).
• mmol/l (millimol per liter - en internationell enhet för vattnets hårdhetsgrad).
• Clarke.

Ställ in vattenavhärdaren på den hårdhet vattnet har där du bor. Hör efter hos Vattenverket om du är osäker.

Vattenhårdhet Inställning av vattnets hårdhet
°dH	°TH	mmol/l	Clarke	manuellt	elektroniskt
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1^1)	1^1)

1) Salt behöver inte användas.

i Du måste ställa in vattenavhärdaren manuellt eller elektroniskt.

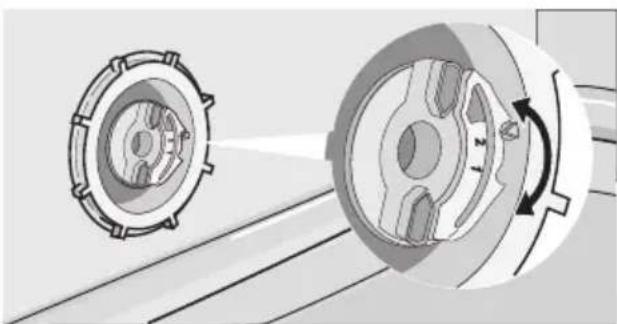

Manuell inställning

i Diskmaskinen är fabriksinställd på läge 2.

1. Öppna luckan.
2. Plocka ut underkorgen.
3. Ställ vattenavhärdarens reglage i läge 1 eller 2 (se tabell).
4. Sätt tillbaka underkorgen på plats.

Elektronisk inställning

Vattenavhärdaren är fabriksinställd på nivå 5.

i Diskmaskinen måste vara avstängd.

1. Håll Start/Avbryt-knappen intryckt. Vrid programvredet moturs tills programmarkören pekar mot det första diskprogrammet på kontrollpanelen.
2. Släpp Start/Avbryt-knappen när den digitala displayen visar korrekt inställning. Exempel:

$$ \begin{array}{l} - \text { nivå } 5 = 5 L \ - \text { nivå } 1 0 = 1 0 L \end{array} $$

1. Tryck på Start/Avbryt-knappen för att ändra vattenavhärdarens nivå. Varje gång du trycker på knappen ökar nivån.
2. Vrid programvredet till AV-läget för att spara inställningen.

Användning av avhärdningssalt

! Försiktighet Använd endast salter som är avsedda för diskmaskiner. Typer av salt som inte är avsedda för diskmaskiner skadar vattenavhärdaren.
⚠ Försiktighet Saltkorn eller saltvatten som blir kvar på botten i maskinen kan orsaka korrosion. Fyll på diskmaskinen

med salt innan du startar ett diskprogram för att undvika korrosion.

Gör så här för att fylla på saltbehållaren:

1. Öppna saltbehållaren genom att vrida locket moturs.

2. Fyll på saltbehållaren med en liter vatten (endast första gången).

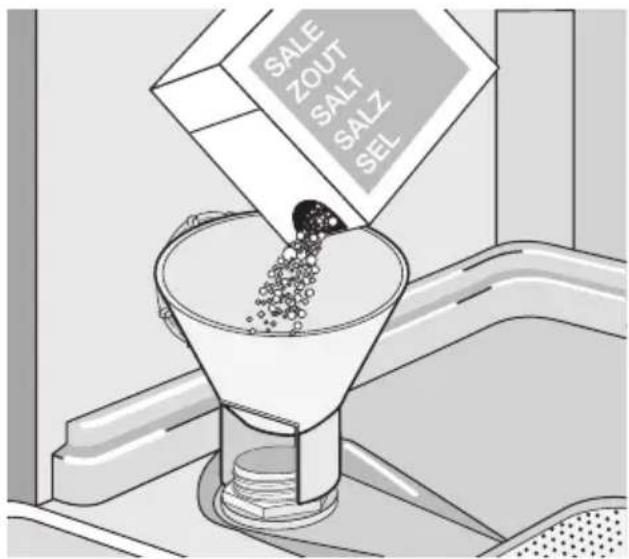

3. Använd tratten för att fylla saltbehållaren med salt.

1. Ta bort eventuellt salt från saltbehållarens öppning.

2. Stäng saltbehållaren genom att vrida locket medurs.

Det är normalt att vatten rinner över när du fyller på salt.

När du ställer in vattenavhärdaren på nivå 1 med den elektroniska metoden förblir inte saltbehållarens kontrollampa tänd.

Användning av sköljmedel

! Försiktighet Använd endast sköljmedel som är avsedda för diskmaskiner. Fyll inte på sköljmedelsfacket med andra produkter (t.ex. rengöringsmedel eller flytande diskmedel). Det kan skada diskmaskinen.

i Genom att använda sköljmedel kan disken torkas utan att det blir ränder eller fläckar. Sköljmedlet tillsätts automatiskt under den sista sköljfasen.

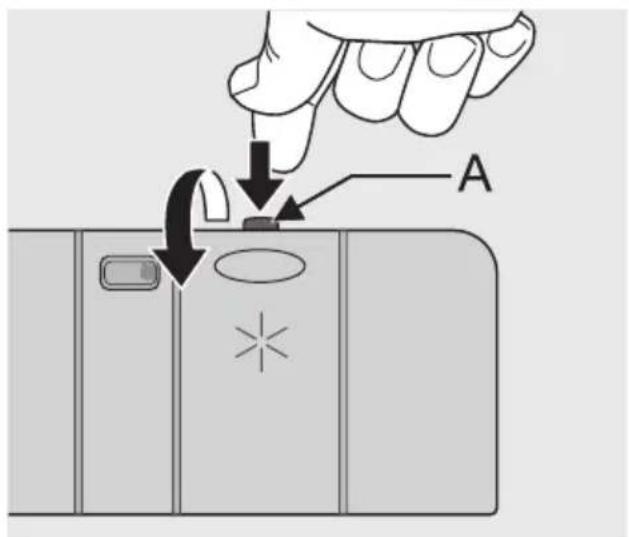

Gör så här för att fylla på sköljmedelsfacket: 1. Tryck på spärren (A) för att öppna sköljmedelsfacket.

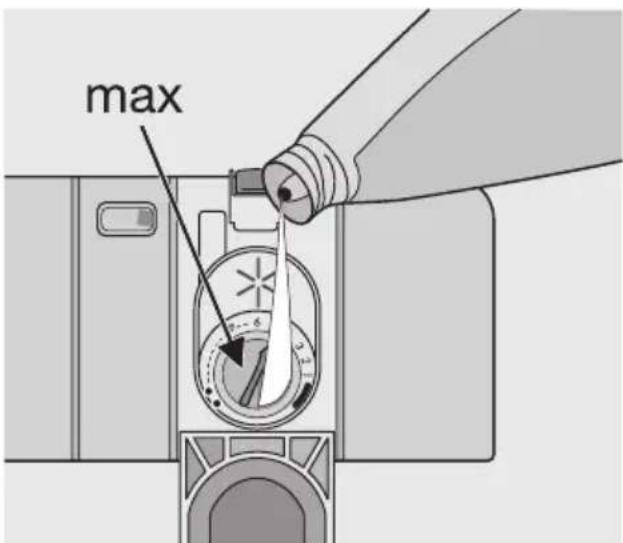

1. Fyll på sköljmedel i sköljmedelsfacket. Markeringen "max." indikerar den maximala nivån.

1. Torka upp eventuellt utspillt sköljmedel med en absorberande trasa så att det inte bildas för mycket skum under nästa diskprogram.

2. Stäng sköljmedelsfacket.

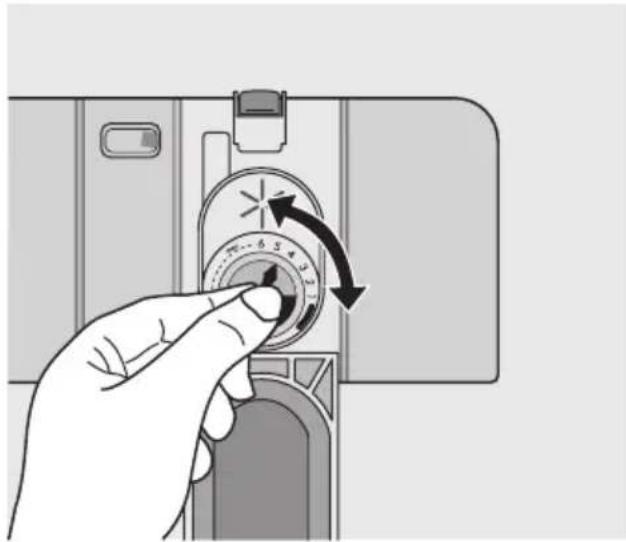

Justera doseringen av sköljmedel

Doseringen av sköljmedel är fabriksinställd på läge 4.

Du kan ställa in doseringen av sköljmedel mellan läge 1 (lögsta dosering) och läge 6 (högsta dosering).

1. Vrid på doseringsreglaget för att öka eller minska doseringen.

- Öka doseringen om det är vatten- eller kalkfläckar på disken.

- Minska doseringen om det är ränder, vita fläckar eller en blåaktig beläggning på disken.

Att ladda bestick och porslin

Råd och tips

! Försiktighet Använd diskmaskinen endast för husgeråd som är lämpliga för diskmaskiner.

Använd inte diskmaskinen för att rengöra föremål som kan absorbera vatten (t.ex. svampar eller trasor).

- Gör på följande sätt innan du laddar be- stick och porslin:

- Avlägsna alla matrester och andra smutspartiklar.

- Mjuka upp rester av inbränd mat i pannor.

- Gör på följande sätt när du laddar bestick och porslin:

– Ladda ihåliga föremål (t.ex. koppar, glas och pannor) med öppningarna vända nedåt.

– Se till att vatten inte kan samlas i glas eller andra föremål med djup bas.

– Se till att bestick och porslin inte ligger inuti andra föremål.

– Se till att bestick och porslin inte täcker andra föremål.

- Se till att glas inte vidrör andra glas.

- Placera små föremål i bestickskorgen.

- Plastföremål och teflonbehandlade pannor kan hålla kvar vattendroppar. Plastföremål torkar inte lika bra som porslin och stålföremål.

- Placera lätta föremål i överkorgen. Se till att föremålen inte kan röra sig.

! Försiktighet Kontrollera att spolarmarna kan rotera fritt innan du startar ett diskprogram.

⚠ Varning Stäng alltid luckan när du är klar med att ladda eller plocka ur disk. En öppen lucka kan vara farlig.

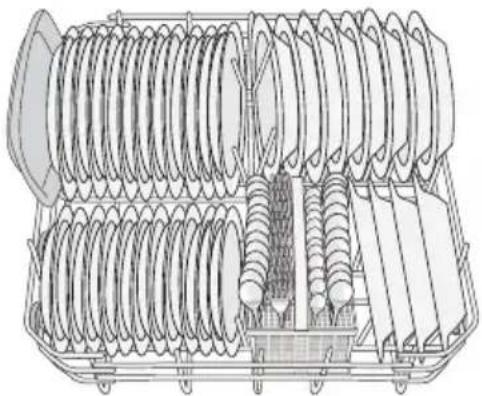

Underkorg

Placera kastruller, lock, tallrikar, salladsskålar och bestick i underkorgen. Placera serve-ringsfat och stora lock längs korgens kanter.

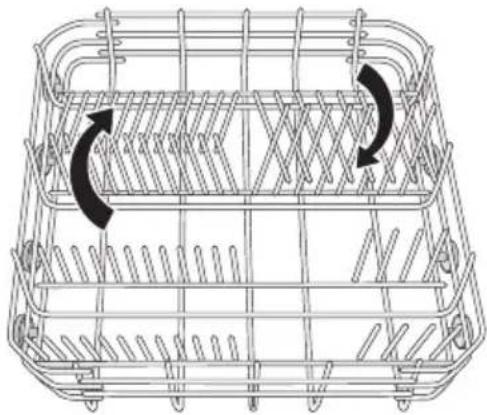

Pinnraderna i underkorgen kan fällas ned för att ge plats åt kastruller, pannor och skålar.

Varning Ställ inte långa knivar i en vertikal position. Arrangera långa och vassa föremål liggande i överkorgen. Var försiktig med vassa föremål.

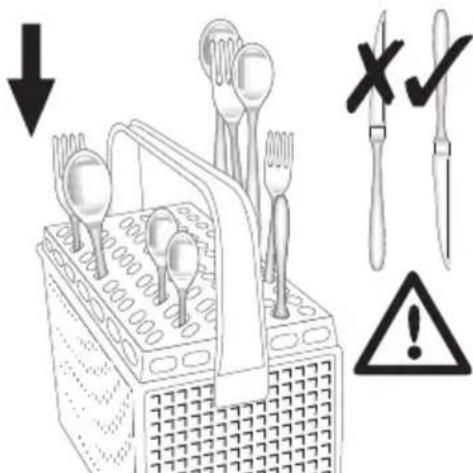

Placera gafflar och skedar med handtagen vända nedåt. Placera knivar med handtagen vända uppåt.

Om knivspetsarna sticker ut genom korgens botten blockeras den nedre spolarmen. Placera knivar med handtagen vända nedåt. Blanda skedar med andra bestick så att de inte fastnar i varandra.

Använd besticksgallret. Om bestickens storlek inte medger användning av besticksgallret kan du ta bort detta.

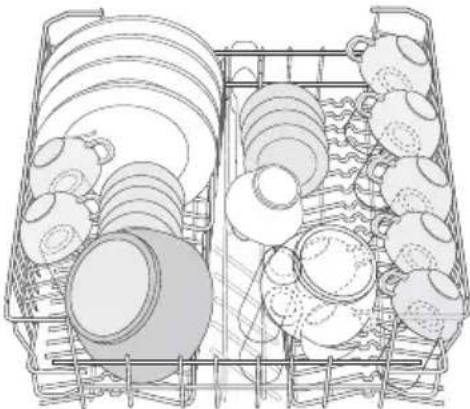

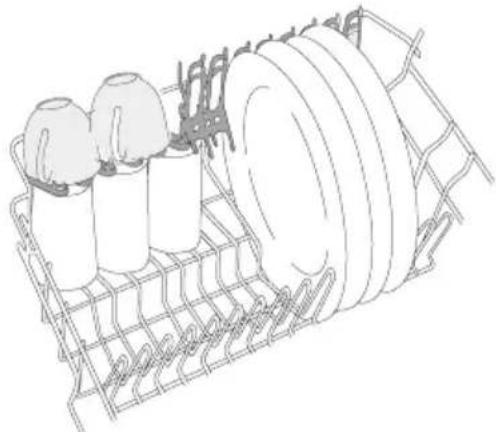

Överkorg

Den övre korgen är avsedd för tallrikar (max. 24 cm i diameter), tefat, salladsskålar, koppar, glas, kastruller och lock. Arrangera föremålen så att vattnet när alla ytor.

i Undvik att placera tallrikar i de tre första avdelningarna i den främre delen av korgen. Var noga med att luta tallrikarna framåt.

Placera glas med hög fot i koppställen med fötterna vända nedåt. Fäll upp koppställen för att placera höga föremål.

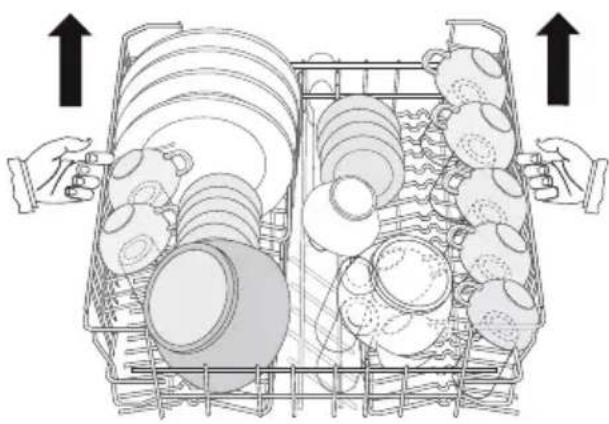

Justering av överkorgens höjd

För att placera stora tallrikar i underkorgen, flytta först överkorgen till den övre positionen.

Föremålens maximala höjd i

överkor-	gen	underkor-gen
Övre position 20 cm 31 cm
Undre position 24 cm 27 cm

Gör så här för att flytta överkorgen till den övre positionen:

1. Dra ut korgen så långt det går.
2. Lyft försiktigt båda sidorna uppåt tills mekanismen hakar i och korgen sitter stadigt.

Gör så här för att flytta överkorgen till den undre positionen:

1. Dra ut korgen så långt det går.
2. Lyft försiktigt båda sidorna uppåt.
3. Håll i mekanismen och låt den sakta falla tillbaka nedåt.

Försiktighet

• Lyft eller sänk inte korgen på endast ena sidan.
• Placera inte koppar i koppställen när korgen är i den övre positionen.

Användning av diskmedel

Använd endast diskmedel (pulver, flytande eller tabletter) som är lämpliga för diskmaskiner.

Läs och följ anvisningarna på förpackningen:

• Dosera enligt tillverkarens anvisningar.
• Rekommendationer för förvaring.

Skydda miljön genom att inte använda mer än den rekommenderade mängden diskmedel.

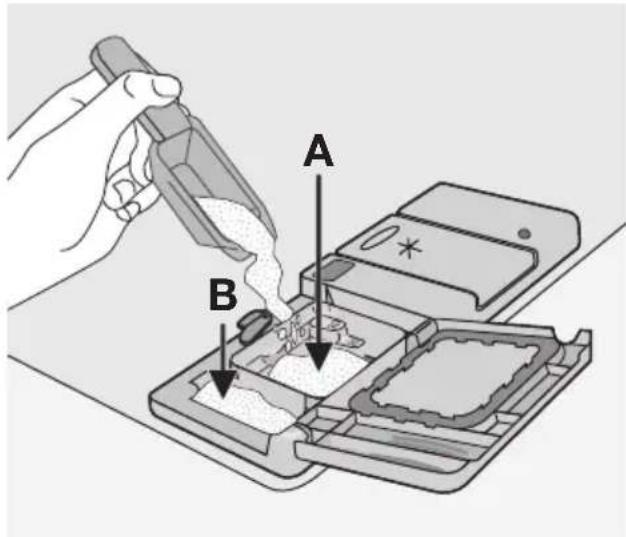

Gör så här för att fylla på diskmedelsfacket:

1. Öppna locket till diskmedelsfacket.

1. Fyll på diskmedel i diskmedelsfacket (A). Markeringen anger doseringen: 20 = cirka 20 gram diskmedel, 30 = cirka 30 gram diskmedel.

2. Om du tänker köra ett diskprogram med fördiskfas, håll i mer diskmedel i fördiskfacket ( B).

1. Om du använder disktabletter, lägg tabletten i huvuddiskfacket (A).

1. Stäng locket till diskmedelsfacket. Tryck på locket tills det låser fast i läge.

i Olika märken av diskmedel löses upp olika snabbt. Vissa disktabletter uppnår inte bästa rengöringsresultat under korta diskprogram. Avänd långa diskprogram med disktabletter för att avlägsna allt diskmedel.

Multitab funktion

Multitabfunktionen är avsedd för kombinerade disktabletter.

Dessa tabletter innehåller ämnen såsom diskmedel, sköljmedel och disksalt.. Vissa typer av tabletter kan innehålla andra ämnen. Kontrollera om dessa tabletter är lämpliga för vattnets hårdhet där du bor. Se tillverkarens anvisningar.

När du aktiverar Multitabfunktionen förblir den aktiverad tills du inaktiverar den.

Multitabfunktionen stoppar automatiskt doseringen av sköljmedel och salt. Kontrollam-porna för sköljmedel och salt inaktiveras.

Programtiden kan öka när du använder Multitabfunktionen.

Aktivera eller inaktivera Multitabfunktionen innan du startar ett diskprogram. Du kan inte aktivera eller inaktivera Multitabfunktionen medan ett program pågår. Avbryt diskprogrammet och ställ sedan in det igen.

För att aktivera Multitabfunktionen:

- Tryck på Multitab-knappen. Kontrollampan för Multitabfunktionen tänds.

För att inaktivera Multitabfunktionen:

- Tryck på Multitab-knappen. Kontrollampan för Multitabfunktionen slocknar.

Gör så här om torkresultaten inte är tillfredsställande:

1. Fyll på sköljmedel i sköljmedelsfacket.

2. Aktivera sköljmedelsdoseringen.

3. Ställ in sköljmedelsdoseringen på läge 2.

- Du kan endast aktivera eller inaktivera sköljmedelsdoseringen när Multitabfunktionen är aktiverad,

För att aktivera / inaktivera sköljmedelsdo- seringen.

i Diskmaskinen måste vara avstängd.

1. Håll Start/Avbryt-knappen intryckt. Vrid programvredet moturs tills programmarkören pekar mot det första diskprogrammet på kontrollpanelen.

2. Släpp Start/Avbryt-knappen när displayen visar vattnets hårdhetsgrad.

3. Vrid programvredet moturs tills programmarkören pekar mot det andra diskprogrammet på kontrollpanelen.

4. Den digitala displayen visar den aktuella inställningen för sköljmedelsdoseringen.

0d	Sköljimedelsfack inakti-verat
1d	Sköljimedelsfack akti-verat

1. Tryck på Start/Avbryt-knappen för att ändra inställningen. Displayen visar den nya inställningen.

2. Vrid programvredet till AV-läget för att spara inställningen.

För att åter använda vanligt diskmedel:

1. Inaktivera Multitabfunktionen.
2. Fyll på saltbehållaren och sköljmedelsfacket.
3. Ställ in vattenavhärdaren på den högsta nivån.
4. Kör ett diskprogram utan disk.
5. Ställ in vattenavhärdaren på den hårdhet vattnet har där du bor.
6. Justera doseringen av sköljmedel.

Att välja och starta ett diskprogram

Utför följande steg för att ställa in och starta ett diskprogram:

1. Stäng luckan.
2. Vrid programvredet till önskat diskprogram. Se avsnittet "Programöversikt".

- Faskontrollampan, eller lamporna, för diskprogrammet tänds.

- Programmets varaktighet blinkar på den digitala displayen.

1. Tryck på Start/Avbryt-knappen.

2. Diskprogrammet startar automatiskt.
   – När programmet startar förblir endast kontrollampan för den pågående fasen tänd. Programtiden lyser med fast sken.

i Medan diskprogrammet pågår kan du inte ändra programmet. Avbryt diskprogrammet.

⚠ Varning Pausa eller avbryt ett pågående diskprogram endast om det är absolut nödvändigt.
! Försiktighet Öppna luckan försiktigt. Het ånga kan strömma ut.

Göra en paus i ett diskprogram

Öppna luckan.

• Programmet stannar.
  Stäng luckan.
• Programmet fortsätter från den punkt där det avbröts.

Avbryta ett diskprogram

- Håll Start/Avbryt-knappen intryckt.

• Programmets varaktighet blinkar på den digitala displayen.
• En eller flera faskontrollampor lyser.

Diskprogrammet har nu avbrutits.

Du kan i detta läge göra följande:

1. Stänga av diskmaskinen.
2. Ställa in ett nytt diskprogram.

Fylla på diskmedelsfacket innan du ställer in ett nytt diskprogram.

Ställa in och starta ett diskprogram med fördröjd start

1. Ställ in ett diskprogram.

2. Tryck på knappen "Fördröjd start" tills displayen visar önskad tidsfördröjning för diskprogrammet. Den fördröjda startti- den blinkar på displayen.

3. Tryck på Start/Avbryt-knappen.

– Nedräkningen av den fördröjda starten börjar.
- Faskontrollamporna för diskprogrammet slocknar.
– På den digitala displayen lyser den fördröjda starttiden med fast sken.

När nedräkningen löper ut startar diskprogrammet automatiskt och kontrollampan för den pågående fasen tänds.

Öppna inte luckan under nedräkningen för att inte avbryta nedräkningen. Om du gör det och stänger luckan igen fortsätter nedräkningen från den punkt där den avbröts.

Avbryta en fördröjd start

1. Håll Start/Avbryt-knappen intryckt.

– Faskontrollampan, eller lamporna, tänds.
– Diskprogrammets varaktighet visas på den digitala displayen.

1. Tryck på Start/Avbryt-knappen för att starta diskprogrammet.

När diskprogrammet är klart

Stäng av diskmaskinen när följande tillstånd föreligger:

- Diskmaskinen har stannat automatiskt.

- Den digitala displayen visar en nolla.

- Faskontrollamporna är släckta.

För bättre torkresultat, låt luckan stå på glänt några minuter innan du plockar ut disken.

Låt disken kallna innan du plockar ut den ur diskmaskinen. Hett porslin skadas lätt.

Standby-läge

Om du inte stänger av diskmaskinen när diskprogrammet är klart ställs maskinen auto-

matiskt i standby-läge. Standby-läget mins-kar energiförbrukningen.

Tre minuter efter att programmet är klart släcks alla kontrollampor och den digitala displayen visar ett horisontellt streck.

Tryck på en knapp för att återgå till Program klart-läge.

Diskprogram

Programöversikt

Program och programvredets position	Smutsgrad Typ av disk Programbeskrivning
	Hårt smutsad disk Porslin, bestick, kast-ruller och pannor		FördiskHuvuddisk upp till 70 °C2 mellanliggande sköljningarAvslutande sköljningTorkning
1)	Normalt eller lätt smutsad disk	Porslin och bestick Huvuddisk upp till 60 °CAvslutande sköljning
2)	Normalt smutsad disk Porslin och bestick Fördisk		Huvuddisk upp till 50 °C1 mellanliggande sköljningAvslutande sköljningTorkning
	Normalt eller lätt smutsad disk	Ömtåligt porslin och glas	Huvuddisk upp till 45 °C1 mellanliggande sköljningAvslutande sköljningTorkning
3)	Valfri Porslin, bestick, kast-ruller och pannor		FördiskHuvuddisk upp till 45 eller 70 °C1 eller 2 mellanliggande sköljningarAvslutande sköljningTorkning

1) Detta är det perfekta, dagliga programmet när diskmaskinen endast är delvis laddad. Det är idealiskt för en familj på 4 personer som endast vill ladda porslin och bestick efter frukost och middag.

2) Testprogram för provningsanstalter. Se medföljande separata folder för information om testdata.

3) Under automatiska diskprogram bestäms diskens smutsgrad av hur grumligt vattnet är. Programmets varaktighet och förbrukningsvärden kan variera. Detta beror på om diskmaskinen är fullt eller delvis laddad och på diskens smutsgrad. Maskinen justerar automatiskt vattnets temperatur under huvuddisken.

Förbrukningsvärden

Program	Programtid (minuter) 1)	Energiförbrukning (kWh)	Vatten (liter)
	- 1,8-2,0 22-24
	- 0,9 9
	- 1,0-1,1 13-15
	- 0,8-0,9 13-14
AUTO	- 1,1-1,7 11-22

1) Den digitala displayen visar programmets varaktighet.

i Förbrukningsvärdena kan variera be- roende på vattnets tryck och tempera-

tur, variationer i nätspänningen och diskmängden.

Underhåll och rengöring

⚠ Varning Stäng av diskmaskinen innan du rengör filtren.

! Försiktighet Använd inte diskmaskinen utan att filtren sitter på plats. Kontrollera att filtren har monterats korrekt. Felaktig montering resulterar i dåliga diskresultat och skadar maskinen.

Rengör filtren vid behov. Smutsiga filter försämrar diskresultaten.

Diskmaskinen har tre filter:

Rengör filtren på följande sätt:

1. Öppna luckan.
2. Plocka ut underkorgen.
3. För att låsa upp filtersystemet, vrid hand- taget på mikrofiltret (B) cirka ett 1/4 varv moturs.

1. Avlägsna filtersystemet.
2. Håll grovfiltret (A) i handtaget som har ett hål.
3. Lossa grovfiltret (A) från mikrofiltret (B).

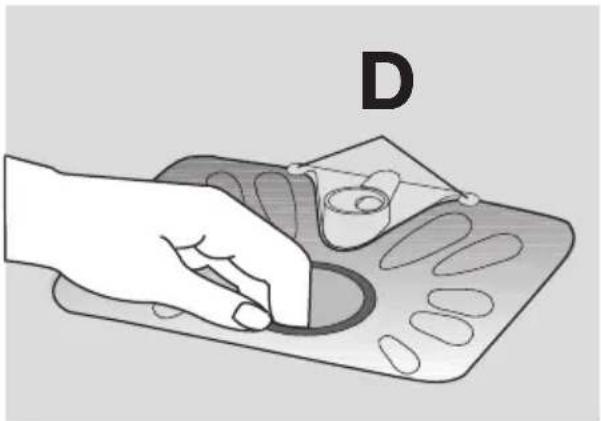

4. Lossa det platta filtret (C) från diskmaskinens botten.

1. Rengör filtren under rinnande vatten.

2. Sätt tillbaka det platta filtret (C) på plats i diskmaskinens botten. Montera det platta filtret korrekt under de två styrtapparna (D).

3. Placera grovfiltret (A) i mikrofiltret (B) och tryck ihop filtren.

4. Sätt tillbaka filtersystemet på plats.

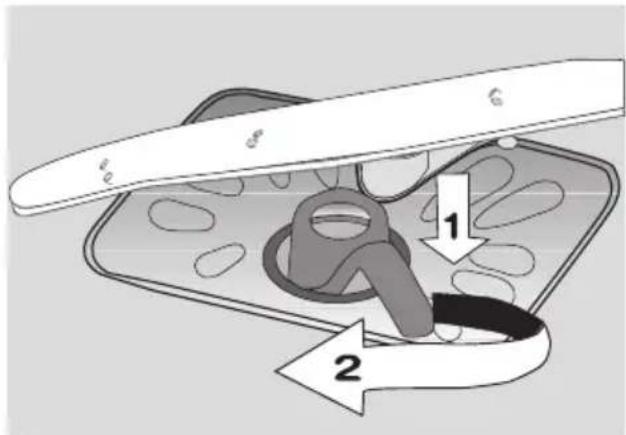

5. För att låsa filtersystemet, vrid handtaget på mikrofiltret (B) medurs tills det låser fast.

1. Sätt tillbaka underkorgen på plats.
2. Stäng luckan.

i Avlägsna inte spolarmarna.

Om hålen i spolarmarna täpps igen av ma- trester kan hålen rensas med en cocktailpin- ne.

Utvändig rengöring

Rengör maskinens utvändiga ytor och kontrollpanelen med en mjuk, fuktig trasa. Använd endast neutrala, milda rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar eller lösningsmedel (aceton, trikloretylen eller liknande).

Åtgärder vid frysrisk

! Försiktighet Installera inte diskmaskinen på en plats där temperaturen kan sjunka under 0 °C. Tillverkaren ansvarar inte för skador orsakade av frost.

Om detta inte går att undvika, töm maskinen och stäng luckan. Koppla loss tillvattenslangen och töm slangen på vatten.

Om maskinen inte fungerar

Diskmaskinen startar inte eller stoppar under drift.

Om ett fel uppstår, försök först att lösa problemet på egen hand. Kontakta vår serviceavdelning om du inte kan lösa problemet.

! Försiktighet Stäng av diskmaskinen innan du går igenom följande förslag på korrigerande åtgärder.

Felkod och problem Möjliga	orsaker och åtgärder
Den digitala displayen visar,10 Diskmaskinen fylls inte med vatten.	Vattenkranen är blockerad eller igentäppt av kalk.Rengör vattenkranen.Vattenkranen är stängd.Öppna vattenkranen.Filtret i tilloppsslangen är igentäppt.Rengör filtret.Anslutningen av tilloppsslangen är felaktig. Slangen kan vara snodd eller klämd.Kontrollera att slangen är korrekt ansluten.
Den digitala displayen visar,20 Diskmaskinen tömmer inte vattnet.	Avloppsmuffen är blockerad.Rengör avloppsmuffen.Anslutningen av tömningsslangen är felaktig. Slangen kan vara snodd eller klämd.Kontrollera att slangen är korrekt ansluten.
Den digitala displayen visar,30 Översvämningsskyddet har aktive-rats.	Stäng vattenkranen och kontakta vår lokala serviceavdel-ning.
Felkod och problem Möjligaorsaker och åtgärder
Programmet startar inte.	Luckan till diskmaskinen är inte stängd.Stäng luckan.Stickkontakten sitter inte i eluttaget.Sätt i stickkontakten.Säkringen har bränt i hushållets säkringsskåp.Byt ut säkringen.Fördröjd start är inställd.Avbryt startfördröjningen för att starta programmet omedelbart.

Sätt på diskmaskinen efter kontrollen. Ställ in programvredet på samma diskprogram som var inställt när felet inträffade.

Programmet fortsätter från den punkt där det avbröts. Kontakta vår serviceavdelning om problemet återkommer.

För att kunna hjälpa dig snabbt och korrekt behöver du ha följande uppgifter till hands:

• Modellbeteckning (Mod.)
• Produktnummer (PNC)
• Serienummer (S.N.)

Dessa uppgifter finner du på typskylten.

Anteckna uppgifterna här:

Modellbeteckning: ....

Produktnummer: ....

Serienummer: ....

Diskresultaten är inte tillfredsställande
Disken är inte ren. • Det valda diskprogrammet är inte lämpligt för typen av disk och smutsgraden.Korgarna har laddats på fel sätt så att vattnet inte när alla ytor.Spolarmarna kan inte rotera fritt på grund av att disken har laddats på fel sätt.Filtren är smutsiga eller felaktigt monterade.För lite eller inget diskmedel har använts.
Det är kalkbeläggningar på disken.	Saltbehållaren är tom.Vattenavhärdaren är inställd på fel nivå.Locket till saltbehållaren är inte stängt ordentligt.
Disken är våt och glanslös. • Sköljmedel har inte använts.Sköljmedelsfacket är tomt.
Det är ränder, mjölkaktiga fläckar eller en blåaktig be-läggning på glas och porslin.	Minska doseringen av sköljmedel.
Vattendroppar har torkat in på glas och porslin.	Öka doseringen av sköljmedel.Diskmedlet kan också vara orsaken.

Tekniska data

Mått Bredd (cm) 59,6
Höjd (cm) 81,8-87,8
Djup (cm) 57,5
Elektrisk anslutning - Nätspänning - Total effekt - Säkring	Information om den elektriska anslutningen finns på typskylten som sitter på innerkanten av diskmaskinens lucka.
Vattentryck Min. 0,5 bar (0,05 MPa)
Max. 8 bar (0,8 MPa)
Kapacitet	Kuvert	12

Installation

⚠ Varning Se till att diskmaskinen inte är ansluten till eluttaget under installationen.

Placera diskmaskinen intill en vattenkran och ett vattenavlopp.

Installera diskmaskinen under en köksbänk eller en bänkskiva.

Se till att urtagets mått följer de angivna måtten.

Några ytterligare öppningar för ventilation av diskmaskinen krävs inte. Det enda som behövs är öppningar för tilloppsslangen, tömningsslangen och nätkabeln.

Kontrollera att vattenslangarna inte är snodda eller klämda.

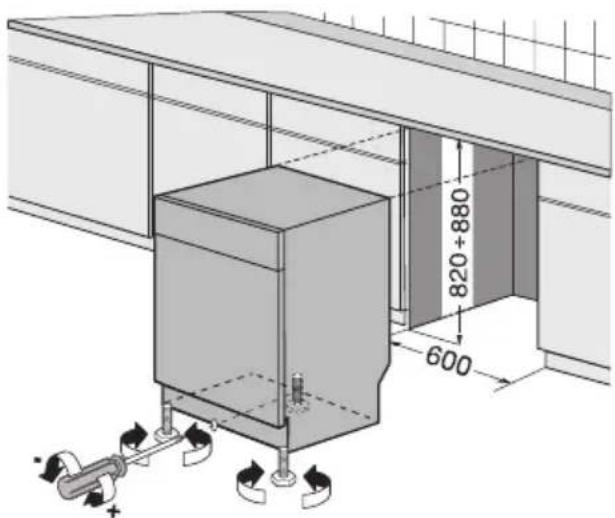

Justera diskmaskinens höjd

Gör på följande sätt för att justera diskmaskinens höjd:

1. Lossa eller dra åt de två främre fötterna.
2. Lossa och avlägsna den justerbara sockeln.
3. Justera den bakre foten. Vrid skruven som sitter mitt på frontplåten åt vänster eller åt höger.

i Kontrollera att diskmaskinen står i våg och att luckan stänger och tätar ordentligt. När maskinen står i våg fastnar inte luckan i skåpsidorna. Om luckan inte stänger ordentligt, lossa eller dra åt de justerbara fötterna tills maskinen står i våg.

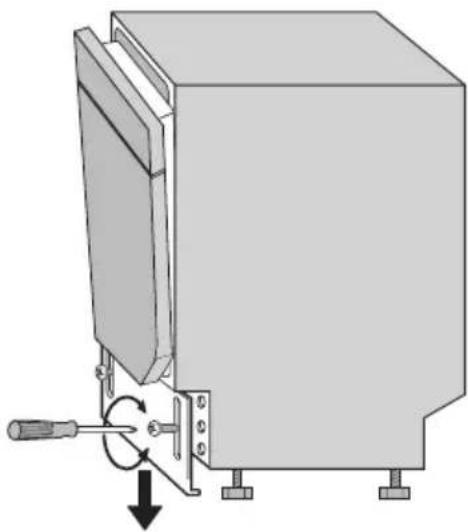

Justera sockelns höjd

Om det är ett mellanrum mellan golvet och maskinens undersida kan detta täckas över genom att sänka sockeln.

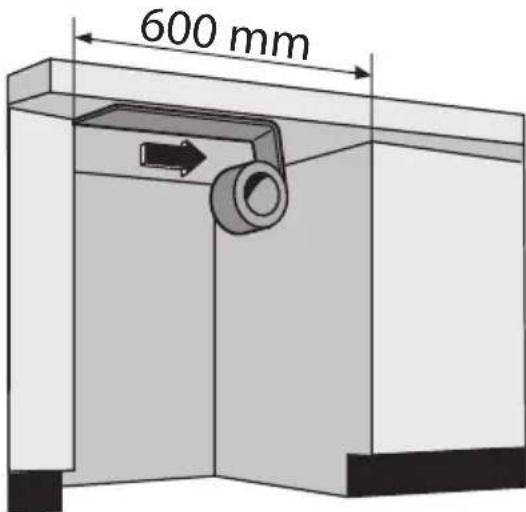

Självhäftande ångskyddsremsa

Fäst ångskyddet på undersidan av arbets-skivan.

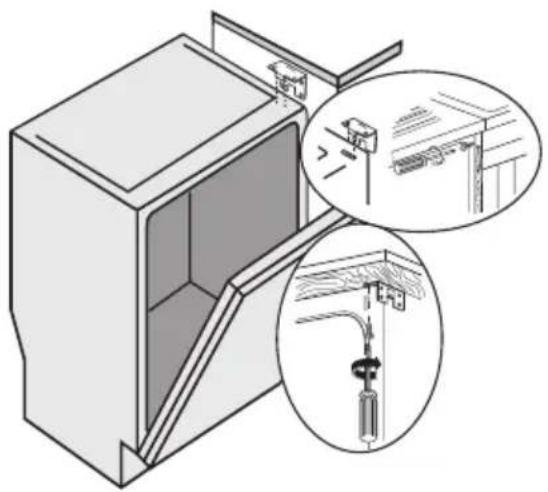

Förankring vid angränsande enheter

⚠ Varning För att undvika skador på person eller egendom, förankra diskmaskinen vid bänkskivans undersida eller vid angränsande köksskåp med hjälp av medföljande vinkeljärn.

1. Sätt medföljande vinkeljärn i spåren ovanpå diskmaskinen.
2. Fixera diskmaskinen i läge (uppåt eller i sidled) med medföljande skruvar. Dra åt skruvarna ordentligt.

Anslutning av vatten

Tilloppsslang

Anslut diskmaskinen till antingen varmvatten (max. 60 °C) eller kallvatten.

Anslut till varmvatten för att minska energiförbrukningen om varmvattnet kommer från alternativa energikällor som är mer miljövänliga, t.ex. bergvärme, fjärrvärme eller vindkraft.

Anslut tilloppsslangen till en kran med en extern gänga på 3/4 tum.

Försiktighet Använd inte anslutningsslangar från en gammal maskin.

Vattentrycket måste vara inom de gränser som anges i "Tekniska data". Information om det genomsnittliga vattentrycket där du bor kan erhållas från det lokala Vattenverket.

Kontrollera att tilloppsslangen inte är snodd eller klämd.

Vänd tilloppsslangen åt vänster eller höger för att passa installationen. Aptera och dra åt låsmuttern korrekt för att undvika vattenläckage.

Försiktighet Anslut inte diskmaskinen till nya rörledningar eller ledningar som inte har använts på länge. Låt vattnet rinna några minuter innan du ansluter tilloppsslangen.

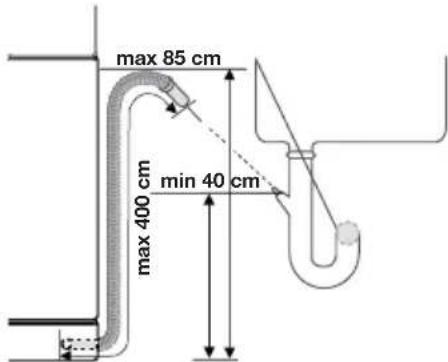

Tömningsslang

1. Anslut tömningsslangen till diskhons avloppsmuff och fäst slangen på undersidan av bänkskivan. Detta förhindrar att avloppsvatten från diskhon rinner tillbaka in i maskinen.

2. Anslut tömningsslangen till ett stigrör med ett ventilationshål som har minst 4 cm invändig diameter.

Se till att tömningsslangen inte är snodd eller klämd så att vattnet inte kan tömmas korrekt. Lossa diskhons propp när diskmaskinen tömmer vatten för att förhindra att vattnet rinner tillbaka in i maskinen.

En förlängd tömningsslang får inte vara längre än 2 meter. Den invändiga diametern får inte vara mindre än slangens diameter.

Om du ansluter tömningsslangen till en tapp på ett vattenlås under en diskho är det viktigt att du avlägsnar plastmembranet (A). Om membranet inte avlägsnas kan matpartiklar ansamlas och täppa igen tömningsslangens förbinding.

Diskmaskinen har en säkerhetsfunktion som förhindrar att smutsigt vatten rinner tillbaka in i maskinen. Om avloppsmuffen har en backventil kan denna hindra diskmaskinen från att tömma korrekt. Ta bort backventilen.

! Försiktighet Kontrollera att vattenanslutningarna är helt täta för att undvika vattenläckage.

Elektrisk anslutning

Varning Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts. Jorda diskmaskinen enligt gällande säkerhetsbestämmelser.

Kontrollera att spänningen och ströms- tyrkan i ditt hem överensstämmer med de märkdata som anges på diskmaskinens typskylt.

Anslut alltid maskinen till ett korrekt installerat, stötsäkert och jordat eluttag.

Använd inte grenuttag, adaptrar eller förlängningskablar. Risk för brand föreligger.

Byt inte ut nätkabeln på egen hand. Kontakta vår lokala serviceavdelning.

Se till att stickkontakten är åtkomlig när diskmaskinen har installerats.

Dra inte i nätkabeln för att koppla loss diskmaskinen från eluttaget - ta tag i stickkontakten.

Miljöskydd

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Förpackningsmaterialen är miljövänliga och kan återvinnas. Plastkomponenterna är märkta med t.ex. >PE<, >PS<, etc. Kassera förpackningsmaterialen i härför avsedda behållare på kommunens sopstationer.

- Kassera lucklåset. Detta gör att barn inte kan bli innestängda i maskinen med risk för deras liv.

Varning Gör på följande sätt för att kassera diskmaskinen:

• Koppla loss maskinen från eluttaget.
• Klipp av nätkabeln och stickkontakten och kassera dem.

www.electrolux.com

För att köpa tillbehör, förbrukningsartiklar och reservdelar i vår internetbutik besök oss på: www.electrolux.se
