BRUKSANVISNING ERF4111MOW ELECTROLUX

Det anbefales at slå fanen til, när den omgivende temperatur kommer op over 30°C.

Fare for personskade eller skade på produktet.

Det anbefales å slå på viften när omgivelsestemperaturen overstiger 30 °C.

6. STELL OG RENGJ∅RING

ADVARSEL!

Se etter i

Tack för att du köpt en Electrolux-produkt. Du har valt en produkt som för med sig årtionden av yrkeserfarenhet och innovation. Genial och elegant har den utformats med dig i åtanke. Så när du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.

Välkommen till Electrolux.

Besök vår webbplats för att:

Få användningsråd, broschyrer, felsökningshjälp och serviceinformation:

www.electrolux.com/webselfservice

Registrera din produkt för bättre service:

www.registerelectrolux.com

Köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt:

www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter till hands när du kontaktar serviceavdelningen: Modell, PNC, serienummer.

Informationen står på typskylten.

⚠️ Varnings-/viktig säkerhetsinformation

i Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation

eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och handikappade

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
• Denna produkt kan användas av barn mellan 3 och 8 år och personer med mycket omfattande och komplexa funktionshinder, om de har fått rätt instruktion.
• Barn under 3 år ska inte vistas i närheten av produkten utan ständig uppsikt.
• Låt inte barn leka med produkten.
• Barn får inte utföra städning och underhåll av apparaten utan uppsikt.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.

1.2 Allmän säkerhet

- Produkten är avsedd att användas i hushåll och liknande användningsområden som t.ex.:

- Bondgårdar, personalkök i butiker, på kontor och andra arbetsmiljöer - Av gäster på hotell, motell, bed and breakfast och andra typer av boendemiljöer

- WARNING: Se till att ventilationsöppningarna inte blockeras.

- WARNING: Använd inga mekaniska verktyg eller andra medel för att påskynda avfrostningsprocessen utöver de som rekommenderas av tillverkaren.

- WARNING: Var noga med att inte skada kylkretsen.

• WARNING: Använd inga elektriska apparater inne i förvaringsutrymmena såvida de inte är av en typ som rekommenderas av tillverkaren.
• Spruta inte vatten eller ånga på produkten för att rengöra den.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.
• Förvara inte explosiva ämnen som t.ex. sprejburkar med lättantändligt bränsle i den här produkten.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Se till att luft kan cirkulera i produkten.
• Vid första installationen eller om dörren har hängts om, vänta minst 4 timmar innan du ansluter till elnätet. Detta för att oljan ska rinna tillbaka i kompressorn.
• Innan du utför något på produkten (t ex hänger om dörren), ska du dra ut kontakten ur vägguttaget.
• Installera inte produkten nära element, spisar, ugnar eller hållar.
• Produkten får inte utsättas för regn.

• Installera inte produkten där den står i direkt solljus.

• Installera inte produkten på platser som är mycket fuktiga eller kalla.

• När du flyttar produkten, lyft upp den i framkanten för att inte repa golvet.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

WARNING!

När du sätter in din produkt, se till att elsladden inte kommer under produkten eller skadas.

WARNING!

Använd inte grenuttag eller förlängningssladdar.

• Produkten måste jordas.
• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Kontrollera så att du inte skadar de elektriska komponenterna (t.ex. stickkontakten, nätkabeln,

kompressorn). Kontakta ett auktoriserat servicecenter eller en elektriker för att ersätta skadade komponenter.

• Nätkabeln måste vara under stickkontaktens nivå.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

2.3 Användning

WARNING!

Risk för skador, brännskador eller elstötar föreligger.

Produkten innehåller brandfarlig gas, isobutan (R600a), en naturgas med hög miljökompatibilitet Var försiktig så att du inte skadar kylkretsen som innehåller isobutan.

• Ändra inte produktens specifikationer.
• Ställ inte elektriska produkter (t.ex. glassmaskiner) i produkten om inte tillverkaren uttryckligen säger att det är lämpligt.
• Om kylkretsen skadas får inga flammor eller antändningskällor finnas i rummet. Ventilera rummet.
• Låt inte varma föremål vidröra plastdelarna i produkten.
• Förvara inte brandfarliga gaser eller vätskor i produkten.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten.
• Vidrör inte kompressorn eller kondensorn. De är heta.

2.4 Lampa inuti produkten

WARNING!

Risk för elektrisk stöt!

- Lampan som används för den här produkten är endast avsedd för hushållsprodukter. Får ej användas som husbelysning.

2.5 Skötsel och rengöring

WARNING!

Risk för personskador och skador på produkten föreligger.

• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Kylenheten i denna product innehåller kolväten Endast en behörig person får utföra underhåll och fylla kylapparaten.
• Undersök regelbundet tömningskanalen i kylen och rengör den vid behov. Om tömningskanalen täpps igen kommer avfrostat vatten att samlas på produktens botten.

2.6 Service

• Kontakta en auktoriserad serviceverkstad för reparation av produkten.
• Använd endast originaldelar.

2.7 Avfallshantering

WARNING!

Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort locket för att hindra att barn eller djur stängs in inuti produkten.
• Kylkretsen och isoleringsmaterialet i den här produkten är "ozonvänliga".
• Isoleringsmaterialet innehåller brandfarlig gas. Kontakta kommunen för information om hur produkten kasseras korrekt.
• Orsaka inte skada på den delen av kylenheten som är nära värmeväxlaren.

3. INSTALLATION

WARNING!

Se säkerhetsavsnitten.

3.1 Placering

Produkten kan installeras på en torr och välventilerad plats inomhus där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten:

Klimat- Omgivningstemperatur klass

SN +10 °C till + 32 °C

N +16 °C till + 32 °C

ST +16 °C till + 38 °C

T +16 °C till + 43 °C

3.2 Elektrisk anslutning

- Kontrollera att nätspänningen och nätfrekvensen överensstämmer med

4. KONTROLLPANELEN

4.1 Slå på

1. Sätt i stickkontakten i eluttaget.
2. Vrid temperaturreglaget medurs till en medelhög inställning.

4.2 Stänga av

Stäng av produkten genom att vrida temperaturreglaget till "O"-läget.

4.3 Temperaturreglering

Temperaturen regleras automatiskt. Du kan ställa in en temperatur inuti produkten.

5. DAGLIG ANVÄNDNING

WARNING!

Se säkerhetsavsnitten.

hushållsapparatens märkdata som anges på typskylten före anslutning till ett eluttag.

• Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta hushållsapparaten till en separat jord enligt gällande bestämmelser.
• Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts.
• Denna produkt uppfyller kraven enligt EU:s direktiv.

3.3 Installera produkten och hänga om dörren

Se separata anvisningar om installation (ventilationskrav, avvägning) och omhängning av dörren.

Välj inställning, men tänk på att temperaturen inne i kylen beror på:

• rumstemperatur,
• hur ofta man öppnar dörren,
• mängden livsmedel som förvaras,
• produktens placering.
  En medelhög inställning är i regel lämpligast.

För att använda produkten:

1. Vrid temperaturvredet medsols för att få en lägre temperatur inuti produkten.
2. Vrid temperaturvredet motsols för att få en högre temperatur inuti produkten.

5.1 Förvara mat i kylskåpet

Täck över eller förpacka maten, särskilt om den har en stark smak.

Placera matvarorna så att luft kan cirkulera fritt omkring dem.

Ställ matvarorna på alla hyllor och inte närmare än 20 mm från bakre väggen och 15 mm från dörren.

5.2 DYNAMICAIR

Kylen är utrustad med en fläkt som möjliggör snabb nedkylning av matvaror och håller en jämnare temperatur.

Vi rekommenderar att man sätter på fläkten när omgivningstemperaturen överskrider 30 °C.

1. För att aktivera enheten, tryck på knappen.

Den gröna lampan tänds.

1. Kom ihåg att stänga av fläkten genom att trycka på knappen igen. Den gröna lampan släcks.

När produkten är för kall och fläkten är på, kontrollera om termostatvredet är inställt på fläktsymbolens läge om det finns eller till en medium inställning. Om den här ändringen inte löser problemet, stäng av fläkten eller vrid termostatvredet till en lägre inställning.

6. SKÖTSEL OCH RENGÖRING

WARNING!

Se säkerhetsavsnitten.

6.1 Invändig rengöring

Innan du använder produkten första gången ska du rengöra insidan och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga.

FÖRSIKTIGHET!

Använd inte rengöringsmedel, skurpulver, klor eller oljebaserade rengöringsmedel eftersom de skadar ytan.

6.2 Regelbunden rengöring

FÖRSIKTIGHET!

Du får inte dra, flytta eller skada rörledningarna och/eller kablarna i produkten.

FÖRSIKTIGHET!

Var noga med att inte skada kylsystemet.

Utrustningen måste rengöras med jämna mellanrum:

1. Rengör kylens/frysens insida och alla tillbehör med ljummet vatten och en liten mängd neutral såpa.
2. Inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts.
3. Skölj av och torka noggrant.
4. Rengör kondensorn och kompressorn (om de går att komma åt) på produktens baksida med en borste. Detta förbättrar kylskåpets prestanda och bidrar till en lägre energiförbrukning.

6.3 Avfrostning av kylskåpet

Frost avlägsnas automatiskt i kylutrymmet varje gång kompressorn stannar under normal användning.

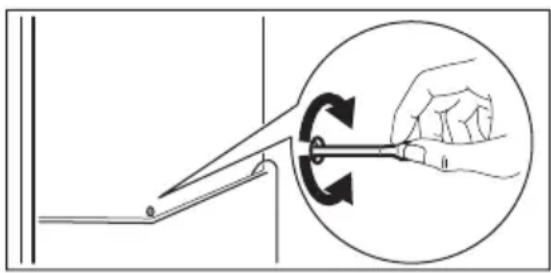

Det är viktigt att regelbundet rengöra smältvattnets tömningshål i mitten baktill av kylskåpsutrymmet för att undvika att vattnet rinner över och droppar ned på matvaror och golv.

6.4 Långa uppehåll i användning

Följ nedanstående anvisningar om produkten inte skall användas på länge:

1. Koppla loss produkten från eluttaget.
2. Plocka ur alla matvaror.
3. Rengör produkten och alla tillbehör.
4. Låt dörren/dörrarna stå på glänt så att inte dålig lukt bildas.

7. FELSÖKNING

WARNING!

Se säkerhetsavsnitten.

7.1 Vad gör jag om...

Problem Möjlig orsak Åtgärd
Produkten bullrar. Produkten står ostadigt. Kontrollera om produkten står stabilt.
Lampan fungerar inte. Lampan är i standby-läge. Stäng och öppna dörren.
	Lampan är trasig. Se avsnittet "Byte av lam-pan".
Kompressorn arbetar utan uppehåll.	Temperaturen är felaktigt inställd.	Se kapitlet "Drift"/"Kontroll-panel".
Många matvaror inlagda	samtidigt.	Vänta några timmar och kon-trollera sedan temperaturen igen.
Rumstemperaturen är för hög.		Se klimatklasstabellen på märkskylten.
Alltför varm mat har lagts in.		Låt mat svalna till rumstem-peratur före infrysning.
Vatten rinner inne i kylskå-pet.	Vattenutloppet är igen-täppt.	Rengör vattenutloppet.
	Matvaror hindrar vattnet från att rinna in i vatten-uppsamlaren.	Kontrollera att inga matvaror har kontakt med den bakre väggen.
Vatten rinner ut på golvet. Smältvattensutloppet är inte anslutet till avdunst-ningsbrickan ovanför kompressorn.		Anslut tömningsslangen till avdunstningsbrickan.
Temperaturen i produkten är för låg/hög.	Temperaturen är felaktigt inställd.	Ställ in en högre/lägre tem-peratur.
	Matvarornas temperatur är för hög.	Låt matvarornas temperatur sjunka till rumstemperatur in-nan du lägger in dem.
	Många matvaror har lagts in för förvaring samtidigt.	Lägg in färre matvaror för förvaring samtidigt.
Det finns för mycket kondensvatten på kylskåpets bakre vägg.	Dörren har öppnats för ofta.	Öppna dörren bara när det behövs.
	Dörren stängdes inte ordentligt.	Se till att dörren är ordentligt stängd.
	Mat som lagts in är inte ordentligt förpackad.	Förpacka maten på lämpligt sätt innan den läggs in.
Det finns frost på den bakre väggen i kylskåpet.	Omgivningstemperaturen är hög och produkten är inställd på den lägsta temperaturen.	Ställ in temperaturvredet till en högre temperatur för att automatisk avfrostning ska fungera.
Produkten är full med livs-	medel och är inställd på den lägsta temperaturen.	Ställ in temperaturvredet till en högre temperatur för att automatisk avfrostning ska fungera.
Det är svårt att öppna dörren.	Du försökte öppna dörren direkt efter stängning.	Vänta några sekunder mellan stängning och återöppnande av dörren.

Kontakta närmaste auktoriserade serviceverkstad om dessa råd inte löser problemet.

7.2 Byte av lampan

Produkten har en innerbelysning bestående av en LED-lampa med lång livslängd.

Vi rekommenderar starkt att endast använda originalreservdelar.

Använd endast LED-lampor (E14-bas). Den maximala effekten anges på lampenheten.

FÖRSIKTIGHET! Koppla bort kylskåpet från eluttaget.

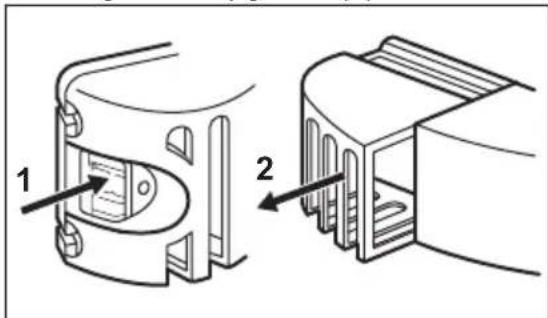

1. Tryck på den rörliga delen på lampglaset (1) för att lossa det.
2. Avlägsna lampglaset (2).

1. Byt lampan mot en med samma effekt och form och som är specialtillverkad för hushållsapparater.
2. Sätt tillbaka lampglaset.
3. Sätt i stickkontakten i eluttaget.
4. Öppna luckan. Kontrollera att belysningen tänds.

8. TEKNISKA DATA

8.1 Informationsblad

Varumärke Electrolux
Modell ERF4111MOX 925052157	ERF4111MOW 925052158, 925052159
Kategori 1. Kylskåp med ett eller flera fack	för färska matvaror
Energieffektivitetsklass A++
Energiförbrukning kWh per år, baserad på resul- tat från standardiserade provningar under 24 tim- mar. Den verkliga energiförbrukningen beror på hur apparaten används och var den placeras	116
Förvaringsvolym i liter, kyl 387
Förvaringsvolym i liter, stjärna -
Förvaringsvolym i liter, källarzon -
Förvaringsvolym i liter, vin -
Förvaringsvolym i liter, total 387
Förvaringsvolym i liter, frys -
Förvaringsvolym i liter, sval -
Förvaringsvolym i liter, annat utrymme -
Stjärnmärkning av frysutrymme med största för- varingsvolym (l)	Ingen
Designtemperatur i annat utrymme > 14°C (°C), om något	-
Frostfri (J/N), kyl Nej
Frostfri (J/N), frys -
Säkerhet vid strömavbrott i h -
Infrysningskapacitet" i kg/24 tim -
Klimatklass	SN-N-ST-T
Lägsta omgivningstemperatur vid vilken denna apparat är avsedd att användas, i °C	10
Högsta omgivningstemperatur vid vilken denna apparat är avsedd att användas, i °C	43
Akustiskt buller dB(A) re1 pW	39
Inbyggd apparat J/N	Nej

Denna apparat är avsedd att uteslutande använd- Nej das för förvaring av vin J/N

8.2 Ytterligare teknisk data

Höjd 1850 mm

Bredd 595 mm

Djup 668 mm

Nätspänning 230 - 240 V

Frekvens 50 Hz

Teknisk information finns på typskylten som sitter på insidan eller utsidan av produkten och på energietiketten.

9. MILJÖSKYDD

Återvinn material med symbolen

Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte

produkter märkta med symbolen 📄 med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

CE
