Produkttyp	Kombinerat kylskåp med frys
Märke	Electrolux
Modell	EN5184MOX
Mått (H x B x D) - uppskattning	185 x 59.5 x 68 cm
Nettovikt - uppskattning	70 kg
Strömförsörjning	220-240 V, 50 Hz
Klimatklass	SN-T (från 10°C till 43°C)
Kylteknik	No Frost (ventilerad kylning)
Display och kontrollpanel	Touch LED med temperatur- och lägesindikator
Super Freeze-läge	Ja, för snabb infrysning av stora mängder
Super Cool-läge	Ja, för snabbkylning av kylutrymmet
Ekonomiläge	Ja, för energibesparing
Semesterläge	Ja, stänger av kylutrymmet under frånvaro
Drink Cool-läge	Ja, timer för kylning av drycker
Barnlås	Ja, via knappkombination
Larm för öppen dörr	Ja, efter 2 minuters öppning
Belysning	LED, endast utbytbart av auktoriserad personal
Medföljande tillbehör	Icematic (isproducent), fryslådor, Chiller-fack, fuktighetsregulator
Energiförbrukning - uppskattning	Klass A+ (ca 280 kWh/år)
Total nettokapacitet - uppskattning	300 liter (kyl 200 L, frys 100 L)
Underhåll	Automatisk avfrostning (No Frost), periodisk rengöring med bikarbonat
Garanti	2 år (kontakta auktoriserad service)

Vanliga frågor - EN5184MOX ELECTROLUX

Hur justerar jag kylskåpets temperatur?

Tryck på knappen för kylskåpsjustering (knapp 9 på panelen) för att bläddra mellan +8°C, +6°C, +5°C, +4°C, +2°C och Super Cool. Värdet blinkar och bekräftas automatiskt efter 1 sekund.

Hur aktiverar jag Super Freeze-läget?

Tryck på knappen för frysjustering (knapp 10) tills Super Freeze-symbolen visas. En dubbel pip bekräftar aktiveringen. Läget stängs av automatiskt efter 24 timmar eller när temperaturen når -25°C.

Vad gör jag om kylskåpet inte kyler tillräckligt?

Kontrollera att dörren är ordentligt stängd, att det inte finns damm på kondensorn och att apparaten inte är överbelastad. Ställ in temperaturen på ett lägre värde eller aktivera Super Cool-läget. Om problemet kvarstår, kontakta service.

Hur rengör jag kylskåpet?

Koppla bort apparaten. Rengör med ljummet vatten och bikarbonat. Använd inte slipmedel. Skölj och torka. Rengör tillbehören för hand. Diska inte i diskmaskin.

Hur aktiverar jag semesterläget?

Tryck på knappen 'M' (läge) tills Holiday-symbolen visas. Om ingen knapp trycks in på 1 sekund aktiveras läget. Kylskåpets display visar '--'. Frysen förblir på.

Vad betyder felkoden 'Sr'?

Koden 'Sr' indikerar ett fel i kylsystemet. Kontakta omedelbart auktoriserad teknisk service.

Hur använder jag ismaskinen Icematic?

Ta ut behållaren, fyll den med vatten upp till angiven nivå, sätt tillbaka den. När isbitarna är klara, vrid spaken för att få dem att falla ner i behållaren nedanför.

Kylskåpet låter - är det normalt?

Ja. Knastrande under avfrostning, termostatens tickande, köldmediets gurglande, motorljud är normalt. Fläktens blåsande hörs under No Frost-drift.

Vilken är den idealiska temperaturen för frysen?

Den rekommenderade temperaturen är -18°C eller -20°C. För snabb infrysning, använd Super Freeze-läget som når temperaturer under -24°C.

Hur aktiverar jag barnlåset?

Håll ned knapparna för frys- och kylskåpsjustering (knapp 9 och 10) samtidigt i 5 sekunder. På displayen visas låssymbolen. För att avaktivera, upprepa proceduren.

BRUKSANVISNING EN5184MOX ELECTROLUX

• Ställ in temperaturen på 2^ - temperaturen inuti kylfacket kommer att vara lägre än 0^ .
• Ställ in temperaturen på 4^ - mest lämplig för fisk och kött.
• Ställ in temperaturen på 5° - mest lämplig för färska livsmedel andra än fisk och kött.
• Ställ in temperaturen på högre än 5° - temperaturen inuti kylfacket kommer att vara högre än 3°.

Super Freeze-modus vil automatisk kanselleres etter 24 timer, eller när sensortemperaturen av fryseren faller under -25 °C.

Super cool-modus

- Høres när termostaten slår på og av kompressoren.

Kompressorlyd

Lyd av rennende vann:

Allmänna varningar....98

Säkerhetsinstruktioner....100

Rekommendationer 101

Innan du använder din kyl och frys....102

DE OLIKA FUNKTIONERNA OCH MÖJLIGHETERNA.... 103

Information om den nya generationens kylteknik 103

Visning och kontrollpanel....104

Användning av ditt kylskåp....105

Superfrysläge 105

Superkylläge....105

Ekonomiläge....106

Semesterläge 106

Dryckeskylningsläge....107

Barnlåsets funktion....107

Skärmsläckarläge 108

Temperaturinställningar för kyl....108

Temperaturinställningar för frys 109

Varningar om temperaturinställningar....109

Tillbehör....110

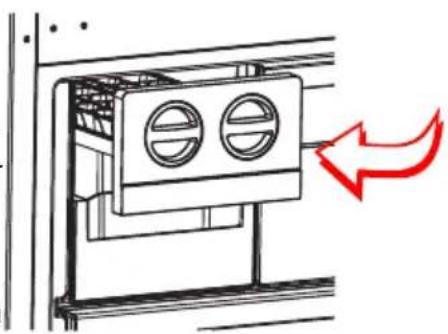

Icematic....110

Fryslåda....110

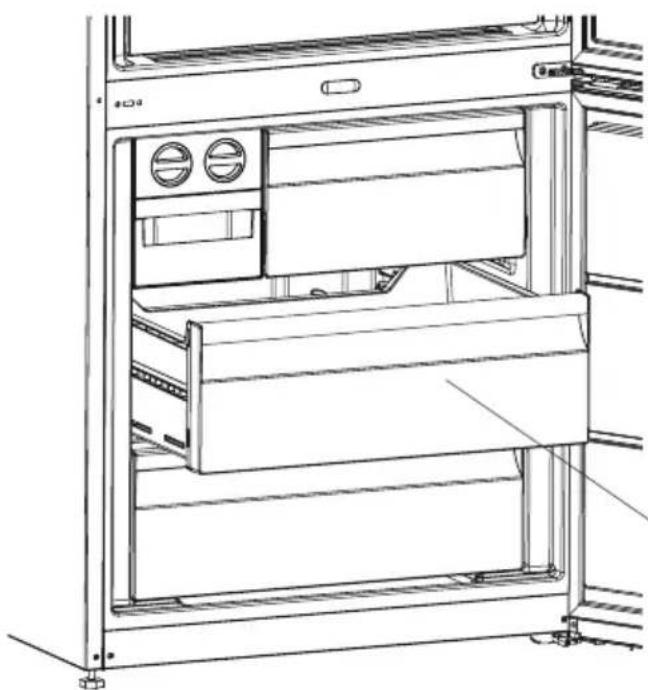

Kylhylla....111

MATFÖRVARINGSGUIDE.... 112

Kylutrymme....112

Frysutrymme....112

RENGÖRING OCH UNDERHÅLL.... 117

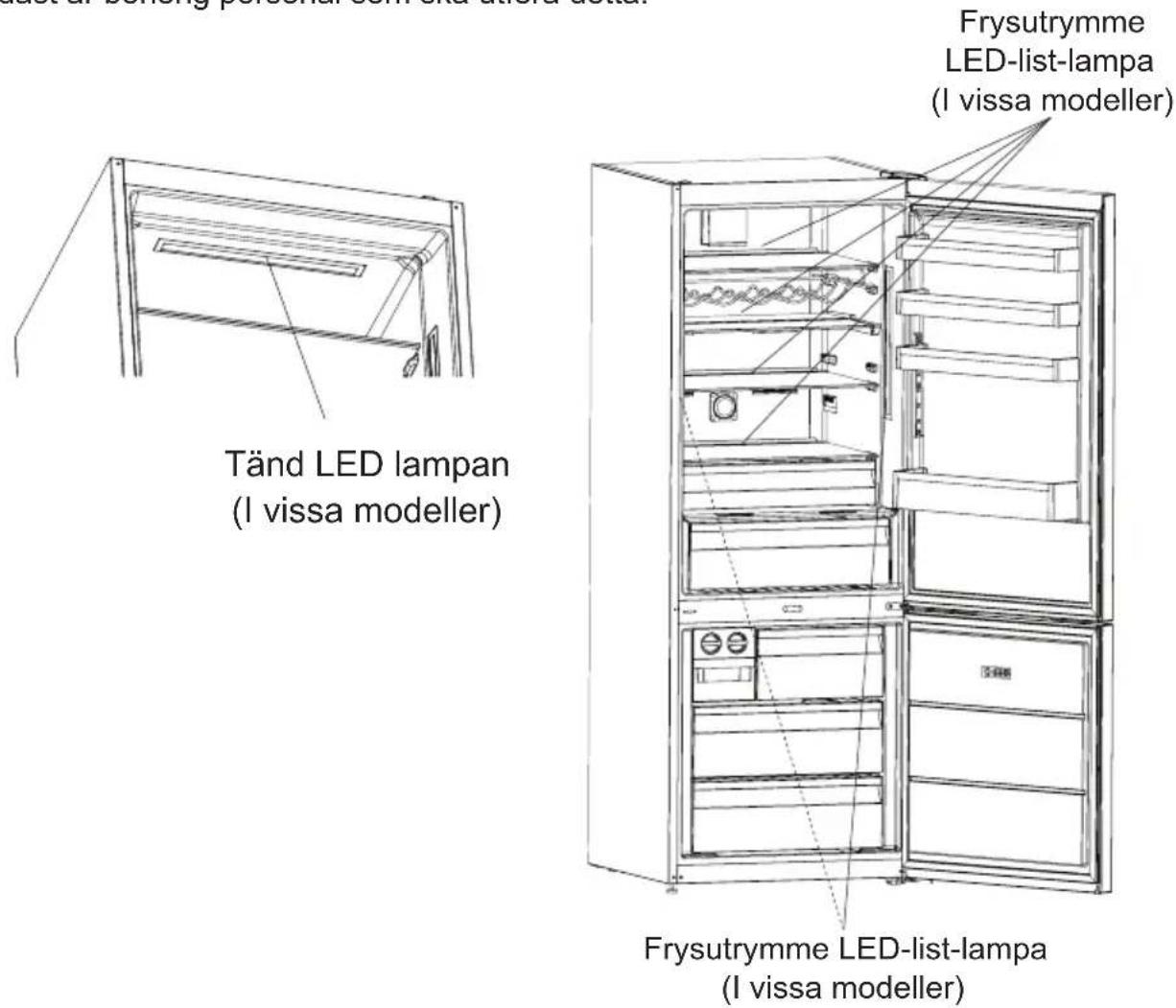

Byte av LED-belysning 118

FRAKT OCH FLYTTNING AV INSTALLATIONSPLATS 118

Tips för att spara energi....122

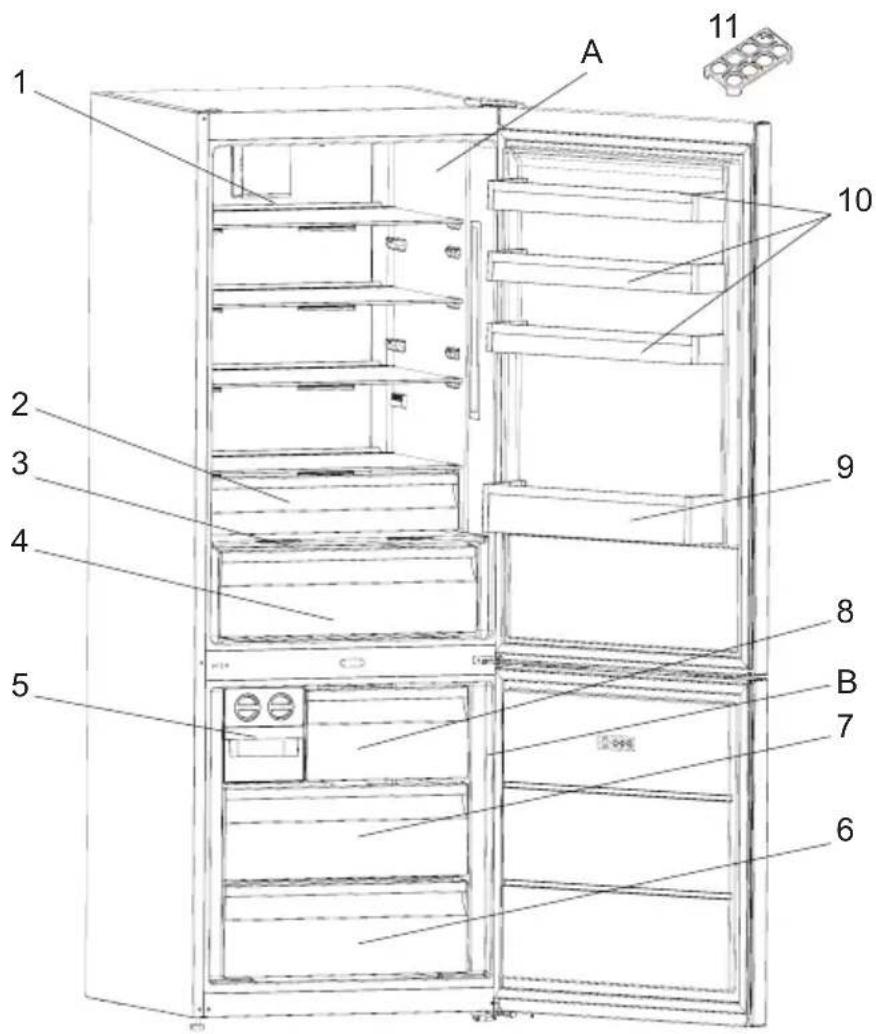

FRYS- OCH KYLSKÅPETS DELAR OCH UTRYMMEN....123

FÖRE ANVÄNDNING AV KYL-/FRYSSKÅPET

Allmänna varningar

! WARNING: Håll ventilationsöppningar i apparatens hölje eller inbyggnadsstruktur oblockerade.

⚠️ WARNING: Använd inte mekaniska enheter eller andra metoder för att snabba upp avfrostningen, förutom de som rekommenderas av tillverkaren.

⚠️ WARNING: Använd inte elektriska apparater inuti apparatens fack för matförvaring, såvida de inte är av den sorten som rekom-menderas av tillverkaren.

! WARNING: Skada inte kylkretsen.

⚠️ WARNING: För att undvika risker på grund av instabilitet i apparaten, måste den fästas enligt instruktionerna.

! WARNING: När du positionerar apparaten ser du till att sladden inte är klämd eller skadad.

⚠️ WARNING: Anslut inte flera bärbara uttag eller bärbara nätaggregat på baksidan av apparaten.

Modellen innehåller R600a (kylmediumet isobutan), vilket är en naturgas som är väldigt miljövänlig men också explosiv. Vid transport och installation av enheten måste hänsyn tas så att kylsystemet tar skada. Om skada uppstår; undvik öppen låga eller tändningskälla och ventilera rummet där enheten står under några minuter.

• Förvara inte explosiva ämnen såsom aerosol-flaskor med lättantändliga bränslen i den här apparaten.
• Den här apparaten är avsedd att användas i hemmabruk och liknande tillämpningar så som:

• personalkök i affärer, kontor och andra arbetsmiljöer

• stugor och av kunder på hotell, motell och andra miljöer för boendeformer

• vandrarhemsliknande miljöer;
• kartering och liknande icke-återförsäljande tillämpningar

- Om uttaget inte stämmer överrens med kylskåpets kontakt måste det bytas ut av tillverkaren, dess serviceagent eller likvärdigt godkänd kvalificerad person, för att undvika faror.

- Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatta fysiska, sensoriska eller psykiska förmågor eller brist på erfarenhet och kunskap, såvida de inte övervakas eller får instruktioner angående användningen av apparaten av en person som ansvarar för deras säkerhet. Barn ska övervakas för att säkerställa att de inte leker med apparaten.

- En speciell jordad kontakt har kopplats till strömsladden till ditt kylskåp. Denna kontakt ska användas i ett speciellt jordat 16-ampereuttag. Om det inte finns något sådant uttag i ditt hem ska ett installeras av en auktoriserad elektriker.

- Den här utrustningen kan användas av barn från 8 års ålder och äldre, samt personer mer fysisk, sensorisk eller mental nedsättningskapacitet eller har brist på erfarenhet och kunskap om de har någon som övervakar eller om de fått instruktioner angående användning av apparaten på ett säkert sätt och förstå de faror som innefattas. Barn får inte leka med apparaten. Rengöring och underhåll vid användning, får inte utföras av barn utan övervakning.

- Om elsladden är skadad måste den bytas ut av tillverkaren eller en servicerepresentant eller liknande kvalificerade personer för att undvika fara.

- Denna apparat är inte avsedd att användas på höjder över 2000 m.

Säkerhetsinstruktioner

Varning:

• Blockera inte ventilationsöppningarna i enhetens hölje eller med en ev. inbyggnadsram.
• Använd aldrig mekaniska verktyg eller liknande metoder för att påskynda avfrostning.
• Om denna apparat ska ersätta en uttjänt produkt med lås; förstör eller avlägsna låset som en säkerhetsåtgård före deponering, för att skydda barn som vid lek kan låsa sig inne.
• Äldre kyl- och frysskåp innehåller isoleringsgas och kylmedium som skall deponeras ordentligt. Överlåt alltid deponeringen av en kasserad enhet till kvalificerad återvinningscentral och rådgör med lokala myndigheter vid eventuella frågor. Se till att inga Kylledningar skadas innan deponeringen.
• Denna enhet är märkt i enlighet med der europeiska direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektroniska produkter (waste electrical and electronic equipment - WEEE).
• Direktivet anger ramarna för inom EU giltigt återtagande och korrekt återvinning av uttjänta enheter.

Denna symbol på produkten eller förpackningen visar att produkten inte bör behandlas som hushållsavfall. I stället, ska den levereras till tillämpliga avfallshanteringsplatser för återvinning av elektriska och elektroniska produkter. Återvinning av material kommer att hjälpa till att bevara våra naturresurser. För mer detaljerad information om återvinning av denna produkt, kontakta dina lokala myndigheter, återvinningscenter eller butiken där du har köpt produkten.

Fråga din lokala myndighet om kassering av WEEE för återanvändning, återvinning och återvinningsändamål.

Obs:

• Läs bruksanvisningen noggrant innan du installerar och använder din enhet. Vi är inte ansvariga för skador som uppstår på grund av missbruk.
• Följ alla instruktioner för din enhet och förvara denna bruksanvisning på lättillgänglig plats för att lösa de problem som kan uppstå i framtiden.
• Enheten är tillverkad för att användas i bostäder och kan endast användas i hushållsmiljöer och för de angivna ändamålen. Den är inte lämplig för kommersiellt bruk. Sådan användning kommer att upphäva garantin och vårt företag kommer inte att vara ansvarigt för eventuella förluster som uppstår.
• Denna enhet är tillverkad för hemanvändning och den är endast lämplig för kylning/lagring av livsmedel. Den är inte lämplig för kommersiell eller offentlig användning och/eller för att lagra några ämnen förutom mat. Vårt företag är inte ansvarigt för eventuella förluster till följd av felaktig användning.

Rekommendationer

• Använd inte adaptrar eller omkopplingar som kan medföra överhettning eller brand.
• Använd ej elektriska apparater inuti kyl-/frysutrymmena.
• Använd inte gamla vridna elkablar.

• Vrid eller böj inte kablarna.
- Låt inte barn leka med apparaten. Barn får aldrig sitta på draglådor, hyllor eller hänga i dörren.
- Använd inte vassa metallföremål för att avlägsna is från frysutrymmen; dessa kan punktera kylledningen och medföra oreparabel skada. Använd den medföljande plastskrapan.
- Tag aldrig i elkabeln med våta händer.
- Placera inte ömtåliga vätskebehållare (tunna eller i glas) I frysen, särskill inte kolsyrade drycker då de expanderar och spränger behållaren vid frysning.
- Flaskor med hög alkoholhalt måste förseglas väl och placeras vertikalt.
- Vidrör ej kylytorna (särskilt inte med våta händer). Det innebär risk för brännskada.
- Ät inte is eller isglass som just tagits ur frysen.
- Om elkabeln skadas skall den bytas av tillverkaren, servicerepresentanten eller anvisad kvalificerad person.
- Använd inte en adapter.

Innan uppackning och hantering av din kyl och frys, vänligen ta dig tid att bekanta dig med följande information:

- Placera din kyl och frys på avständ från direkt solljus och från någon värmekälla som ett element.

- Enheten bör vara minst 50 cm från spisar, gasugnar och värmekällor, och bör vara minst 5 cm från elektriska ugnar.

- Utsätt inte din kyl och frys för fukt eller regn.

- Din kyl och frys bör placeras minst 20 mm från en annan frys.

- Fritt utrymme på minst 150 mm krävs på toppen och baksidan av din kyl och frys. Placera inte någonting ovanpå kyl och frysen.

- För säker drift är det viktigt att din kyl och frys är placerad säkert och balanserat. De justerbara fötterna används för att justera din kyl och frys i nivå. Se till att enheten är i nivå innan du placerar några livsmedel inuti den.

- Vi rekommenderar att du torkar av alla hyllor och fack med en trasa indränkt i varmt vatten blandat med en tesked bikarbonat före användning. Efter rengöring skölj med varmt vatten och torka.

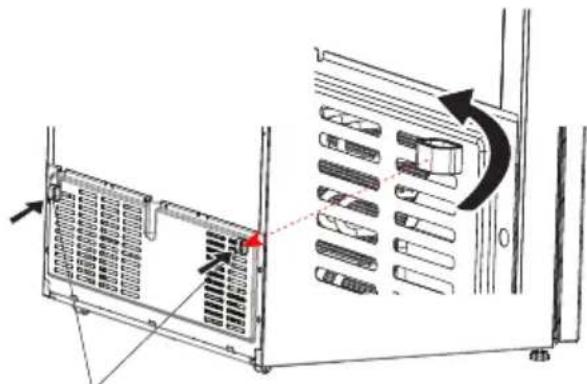

Om ditt kylskåp har en fläktkondensator:

Kondensorn på ditt kylskåp finns längst ned i skåpet. Till följd av detta monterar du distansen genom att fästa den till hål på bottenpanelens botten och vrid 90 ° såsom visas i figuren nedan för att ordna avståndet mellan kylskåp och bakväggen där du placerar kylskåpet. Du kan flytta kylskåpet mot den bakre väggen till den punkten.

Innan du använder din kyl och frys

- Innan du installerar din kyl och frys, kontrollera om det finns någon synlig skada. Installera inte eller använd din kyl och frys om den är skadad

- När du använder din kyl och frys för första gången, håll den i upprätt läge i minst 3 timmar innan du ansluter till elnätet. Detta möjliggör en effektiv drift och förhindrar skador på kompressorn.

- Du kan märka en lätt lukt när du använder din kyl och frys för första gången. Detta är helt normalt och kommer att försvinna när kylen börjar svalna.

DE OLIKA FUNKTIONERNA OCH MÖJLIGHETERNA

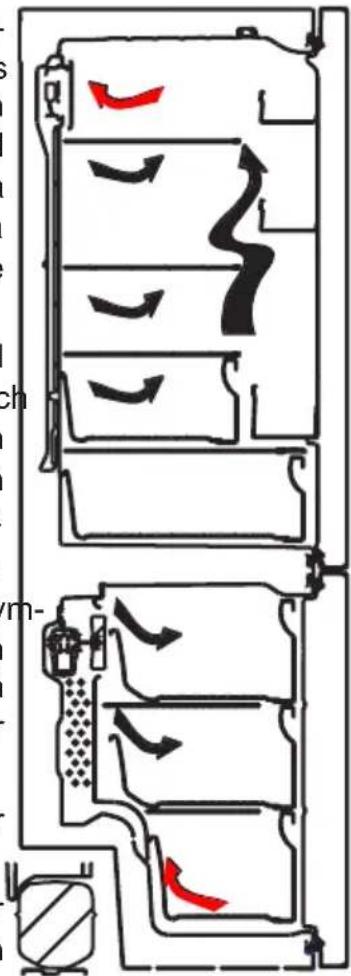

Information om den nya generationens kylteknik

Kyl och frysar med den nya generationens kylteknik har ett annat driftssystem än statiska kyl och frysar. I normala kyl och frysar, förvandlas fuktig luft som kommer in i frysen och vattenångan som kommer från livsmedlen, till frost i frysutrymmet. För att smälta denna frost, med andra ord avffrostning, måste kylen vara frånkopplad. För att hålla livsmedlen kalla under avfrostningsperioden, måste användaren lagra livsmedlen på annat håll och användaren måste ta bort återstående is och ackumulerad frost.

Situationen är helt annorlunda i frysutrymmen som är utrustade med den nya generationens kylteknik. Med hjälp av fläkten, blåses kall och torr luft som genom frysutrymmet. Som en följd av den kalla luften som blåses lätt genom hela utrymmet - även i utrymmena mellan hyllorna - fryses livsmedel jämnt och korrekt. Och det blir ingen frost.

Konfigurationen i kylutrymmet kommer att vara nästan samma som frysutrymmet. Luften från fläkten som finns i toppen av kylutrym met kyls samtidigt som den passerar genom mellanrummet bakom luftkanalen. Samtidigt blåses luft ut genom hålen på luftkanalen, så att kylningsprocessen slutförs i kylutrymmet. Hålen på luftkanalen är utformade för jämn luftfördelning över hela utrymmet.

Eftersom ingen luft passerar mellan frysen och kylutrymmet kommer lukter inte blandas.

Som ett resultat, din kyl med den nya generationens kylteknik är enkel att använda och den ger dig en tillgång till en enorm volym och estetiskt utseende.

Visning och kontrollpanel

1. Det är superfrysindikatorn.
2. Den är frysens skärm för inställning av värden.
3. Det är superkylindikatorn.
4. Den är kylens skärm för inställning av värden.
5. Det är larmsymbolen.
6. Det är ekonomilägessymbolen.
7. Det är semesterlägessymbolen.
8. Det är barnlässymbolen.
9. Den gör att värdet i frysen kan ändras och att superfrysläge kan aktiveras om så önskas. Frysen kan ställas in på -16, -18, -20, -22, -24°C, superfrysning.
10. Den gör att värdet i kylen kan ändras och att superkylläge kan aktiveras om så önskas. Kylning kan ställas in på 8, 6, 5, 4, 2 °C, superkylning.
11. Den gör att lägena (ekonomi, semester...) kan aktiveras om så önskas.

Användning av ditt kylskåp

Superfrysläge

Hur skulle det kunna användas?

Tryck på frysinställningsknappen tills Superfryssymbolen kommer att synas på skärmen. Summern kommer att låta pip pip. Läget kommer att ställas in.

Under det här läget:

• Kylens temperatur och superkylläget kan justeras. I detta fall fortsätter superfrysläget.
• Ekonomi- och Semesterläge kan inte väljas.
• Superfrysläget kan avbrytas av samma funktion som vid valet.
• OBS: "Superfrys"-läget kommer automatiskt att avbrytas efter 24 timmar eller när frysen har nätt en lägre temperatur än -25°C.

Obs:

• Se på klassificeringsetiketten för att visa maximal fryskapacitet (kg) för en 24 timmars period.
• Vid maximal kapacitet är det bäst att ställa in enheten i Superfrysläge 3 timmar innan du förvarar livsmedel i den.
• Ett ljudlarm hörs när optimal frystemperatur uppnåtts.

"Superfrys"-läge kommer automatiskt att annulleras efter 24 timmar eller när fryssensortemperaturen sjunker under -25 °C.

Superkylläge

Hur skulle det kunna användas?

Tryck på kylinställningsknappen tills Superkylsymbolen kommer att synas på skärmen. Summern kommer att låta pip pip. Läget kommer att ställas in.

Under det här läget:

• Frysens temperatur och superfrysläget kan justeras. I detta fall fortsätter superfrysläget.
• Ekonomi- och Semesterläge kan inte väljas.
• Superkylläget kan avbrytas av samma funktion som vid valet.

Ekonomiläge

Hur skulle det kunna användas?

• Tryck på "lägesknappen" tills eco-symbolen visas.
• Om ingen knapp trycks in under en sekund. Läget kommer att ställas in. Eco-symbolen kommer att blinka 3 gånger. När läget är inställt, kommer summern att låta pip pip.
• Frys- och kyltemperatursegmenten kommer att visa "E".
• Ekonomisymbolen och E kommer att lysa tills läget avslutas.

Under det här läget:

• Frysen kan justeras. När ekonomiläget avbryts, fortsätter de valda inställningsvärdena.
• Kylen kan justeras. När ekonomiläget avbryts, fortsätter de valda inställningsvärdena.
• Lägena Superkyl och Superfrys kan väljas. Ekonomiläget avbryts automatiskt och det valda läget aktiveras.
• Semesterläge kan väljas efter avbrytande av ekonomiläget. Sedan aktiveras det valda läget.
• För att avbryta behöver du bara trycka på knappen läge.

Semesterläge

Hur skulle det kunna användas?

• Tryck på "lägesknappen" tills semestersymbolen visas.
• Om ingen knapp trycks in under en sekund. Läget kommer att ställas in. Semestersymbolen kommer att blinka 3 gånger. När läget är inställt, kommer summern att låta pip pip.
• Kyltemperatursegmentet kommer att visa "--".
• Semestersymbolen och "--" kommer att lysa tills läget avslutas.

Under det här läget:

• Frysen kan justeras. När semesterläget avbryts, fortsätter de valda inställningsvärdena.
• Kylen kan justeras. När semesterläget avbryts, fortsätter de valda inställningsvärdena.
• Lägena Superkyl och Superfrys kan väljas. Semesterläget avbryts automatiskt och det valda läget aktiveras.
• Ekonomiläge kan väljas efter avbrytande av semesterläget. Sedan aktiveras det valda läget.
• För att avbryta behöver du bara trycka på knappen läge.

Dryckeskylningsläge

När skulle det behöva användas?

Detta läge används för att kyla dryckerna inom en justerbar tid.

Hur skulle det kunna användas?

• Tryck på frysknappen i 5 sekunder.
• Special animering startar på frysens skärm för värdesintällning och 05 kommer att blinka på kylens skärm för värdesinställning.
• Tryck på kylknappen för att justera tiden (05 - 10 - 15 - 20 - 25 - 30 minuter).
• När du väljer tiden blinkar siffrorna 3 gånger på skärmen och summertonen hörs.
• Om ingen knapp trycks in inom 2 sekunder ställs tiden in.
• Nedräkningen börjar från den inställda tiden minut för minut.
• Återstående tid blinkar på skärmen.
• För att avbryta detta läge tryck på frysinställningsknappen i 5 sekunder.

Barnlåsets funktion

När skulle det behöva användas?

För att förhindra att barn leker med knapparna och ändrar de inställningar som du har gjort, finns barnlåset i enheten.

Aktivera barnlåset

Tryck på knapparna Frys och Kyl samtidigt i 5 sekunder.

Tryck på knapparna Frys och Kyl samtidigt i 5 sekunder.

Obs: Barnlåset kommer också att avaktiveras om strömmen bryts eller kylen är urkopplad.

Skärmsläckarläge

Hur använder man det?

• Detta läge aktiveras när du trycker på knappen läge i 5 sekunder.
• Om det inte trycks på någon knapp inom 5 sekunder när läget är aktivt, släcks belysningen på kontrollpanelen.
• Om du trycker på en knapp när lamporna i kontrollpanelen är släckta, kommer de aktuella inställningarna att visas på skärmen, och då kan du göra den justering som du vill. Om du inte avbryter skärmsläckarläge eller trycker på valfri knapp i 5 sekunder, kommer kontrollpanelen att släckas igen.
• För att avbryta skärmsläckarläge, tryck på lägesknappen i 5 sekunder igen.
• När skärmsläckarläget är aktivt kan du också aktivera barnlåset.
• Om det inte trycks på någon knapp inom 5 sekunder när barnlåset är aktiverat, släcks belysningen på kontrollpanelen. Du kan se senaste statusinställningar eller lägen efter att du trycker på någon knapp. Medan kontrollpanelens belysning är tänd, kan du avbryta barnlåset enligt beskrivningen i instruktionen för detta läge.

Temperaturinställningar för kyl

• Initialt temperaturvärde för kylinställningsindikatorn är +4 °C.
• Tryck på kylknappen en gång.
• När du först trycker på knappen, visas det senaste värdet på inställningsindikatorn för kylen.
• Närhelst du trycker på denna knapp, ställs en lägre temperatur in. (+8°C, +6°C, +5°C, +4°C, +2°C, superkyl)
• När du trycker på knappen kylinställning tills Superkylsymbolen visas, och om du inte trycker på någon knapp under 1 sekund, kommer Superkylsymbolen att blinka.
• Om du fortsätter att trycka, kommer den att starta om från +8°C.
• Temperaturvärdet som valts innan Semesterläge, Superfrysläge, Superkylläge eller Ekonomiläge aktiverats förblir detsamma när läget är över eller annulleras. Enheten fortsätter att arbeta med detta temperaturvärde.

Larmfunktion för öppen dörr

Om dörren till kylskåp eller frysfack är öppen mer än 2 minuter kommer din apparat att ge ifrån sig ett ljud: "pip pip".

Temperaturinställningar för frys

• Initialt temperaturvärde för frysinställningsindikatorn är -18°C.
• Tryck på frysinställningsknappen en gång.
• När du trycker på den här knappen blinkar det senast inställda värdet på skärmen.
• När du trycker på knappen, kommer lägre temperatur ställas in (-16°C, -18°C, -20°C, -22°C, -24°C superfrys).
• När du trycker på knappen frysinställning tills Superfrysymbolen visas, och om du inte trycker på någon knapp under 1 sekund, kommer Superfryssymbolen att blinka.
• Om du fortsätter att trycka, kommer den att starta om från -16°C.

- Temperaturvärdet som valts innan Semesterläge, Superfrysläge, Superkylläge eller Ekonomiläge aktiverats förblir detsamma när läget är över eller annulleras. Enheten fortsätter att arbeta med detta temperaturvärde.

Varningar om temperaturinställningar

• Det rekommenderas inte att du använder ditt kylskåp i miljöer kallare än 10°C gällande effektivitet.
• Temperaturjusteringar bör göras enligt frekvensen av dörröppningar och mängden livsmedel som förvaras i kylskåpet.
• Du bör inte gå över till en annan justering innan du slutför en justering.
• Ditt kylskåp bör drivas upp till 24 timmar beroende på omgivningstemperaturen, utan avbrott efter att ha inkopplats tills dess har svalnat helt. Öppna inte kylskåpsdörrarna ofta och placera inte mycket mat i kylskåpet under denna period.
• En 5 minuters fördröjningsfunktion används för att förhindra skador på kompressorn i kylskåpet, när du tar ut kontakten och kopplar sedan in den igen för att använda den eller när ett elavbrott sker. Ditt kylskåp börjar fungera normalt igen efter 5 minuter.
• Ditt kylskåp är tänkt för att fungera i omgivningstemperaturintervallerna som anges i standarderna, i enlighet med den klimatklass som anges i informationsetiketten. Vi rekommenderar inte att använda ditt kylskåp utom angivna temperatur-värdegränser när det gäller kylningseffektivitet.

KLIMATKLASS	Omgivningstemperatur °C
T Mellan	6 och 43 (°C)
ST Mellan	16 och 38 (°C)
N Mellan	16 och 32 (°C)
SN Mellan	10 och 32 (°C)

Viktiga installationsanvisningar

Denna apparat är konstruerad för att arbeta under svåra klimatförhållanden och är utrustad med "fryssköld"-teknik som säkerställer att frysta livsmedel i frysen inte tinas även om omgivningstemperaturen blir så låg som -15 °C. Så du kan installera din apparat utan att oroa dig för att frysta livsmedel i frysen förstörs. När den omgivande temperaturen återgått till den normala kan apparaten användas som normalt.

Tillbehör

Icematic (I vissa modeller)

• Ta ut istillverkningsfacket.
• Fyll på vatten i nivå med linjen.
- Placera istillverkningsfacket i sin ursprungliga position.
- När isbitarna bildats, vrid spaken för att släppa ner isbitar i islådan.

Obs:

• Fyll inte islådan med vatten för att göra is. Den kan gå sönder.
• Borttagning av ismaskinen kan vara svårt när kylen är i gång. I ett sådant fall, måste den rengöras efter avlägsnande av glashyllorna.

Fryslådan tillåter att livsmedel bevaras mer regelbundet.

Ta bort fryslådan;

• Dra ut den så längt som möjligt
• Dra ut den främre delen av lådan uppåt och utåt.
• Gör samma operation omvänt för att återställa glidfacket.

Observera: Håll alltid handtaget på lådan när du drar ut den.

Kylhylla (I vissa modeller)

Att förvara mat i kylningsutrymmet istället för frysen eller kylskåpet låter maten behålla färskhet och smak längre, samtidigt som man bevarar dess fräscha utseende. Om kylningsbrickan blir smutsig, ta bort den och tvätta med vatten.

(Vatten fryser vid 0 °C, men livsmedel som innehåller salt eller socker kräver sänkta temperaturer för att frysa).

Normalt använder människor kylningsutrymmet för rå fisk, ris, etc...

Placera inte mat du vill frysa eller islådor för att göra is här.

• Att ta bort grönsaksutrymmeshyllan
• Dra grönsaksutrymmeshyllan ut mot dig genom att skjuta den på spåren.
• Dra upp grönsaksutrymmeshyllan från spåret för att ta bort den.

Kylhylla

Observera:

• Ställ in temperaturen på 2° - temperaturen inuti kylfacket kommer att vara lägre än 0°.
• Ställ in temperaturen på 4° - mest lämplig för fisk och kött.
• Ställ in temperaturen på 5° - mest lämplig för färska livsmedel andra än fisk och kött.
• Ställ in temperaturen på högre än 5° - temperaturen inuti kylfacket kommer att vara högre än 3°.

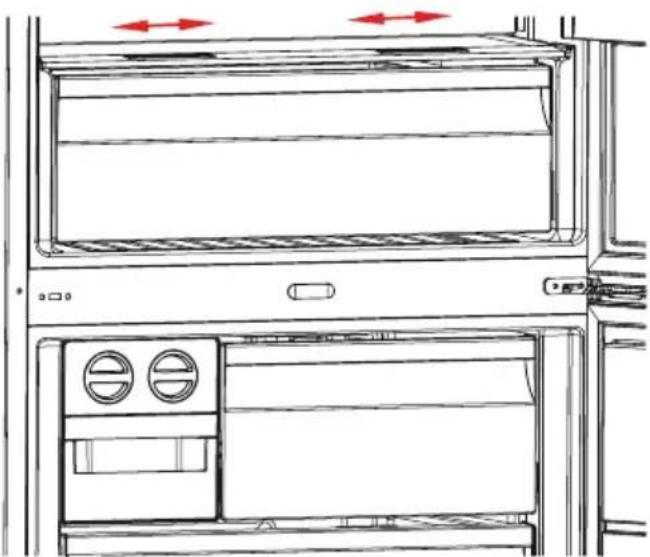

Fräschhetsratt (I vissa modeller)

Fuktregulatorn i stängt läge gör att färsk frukt och grönsaker kan förvaras längre.

Om grönsaksförvaringsutrymmet är helt fullt bör fräschhetsratten på framsidan av grönsaksförförvaringsutrymmet öppnas. När du öppnar det, kommer temperatur och luftfuktighet i grönsaksförvaringsutrymmet att sjunka.

Om du ser någon kondens på glashyllan, kan du ställa in fuktregleringsplasten i öppet läge.

Visuella och textbeskrivningar på tillbehörsavsnittet kan variera beroende på vilken modell du har.

MATFÖRVARINGSGUIDE

Kylutrymme

• För normala driftsförhållanden, kommer att justera temperaturen i kyldelen av kylen till 4°C att vara tillräckligt
• För att minska luftfuktigheten och därav följande ökning av frost placera aldrig vätskor i oförseglade behållare i kylen. Frost tenderar att koncentreras till de kallaste delarna av förångaren och kommer med tiden att kräva mer frekvent avfrostning.
• Placera aldrig varm mat i kylen. Varm mat ska svalna vid rumstemperatur och bör arrangeras för att säkerställa tillräcklig luftcirkulation i kylutrymmet.
• Ingenting bör beröra den bakre väggen eftersom det orsakar frost och paketen kan fastna på den bakre väggen. Öppna inte kylskåpsdörren alltför ofta.
• Arrangera kött och rensad fisk (insvept i förpackningar eller plastfilm) som du kommer att använda i 1-2 dagar, i den nedre delen av kylutrymmet (som ligger över grönsaksförvaringsutrymmet) eftersom det är den kallaste delen och kommer att säkerställa bästa förvaringsförhållanden.
• Du kan placera frukt och grönsaker i grönsakförvaringsutrymmet utan förpackning.

Livsmedel Largingstid	Var den ska placeras i kyldelen
Grönsaker och frukt: 1 vecka	Grönsakslådan (utan att vara förpackad)
Kött och fisk 2 - 3 dagar		Inlindade i plastfolie, i plastpåsar eller köttförpackning (på glashyllan)
Färskost 3 - 4 dagar I specialhyllan i dörren
Smör och margarin 1 vecka	I specialhyllan i dörren
Produkter i flaskaMjölk och yoghurt	Tills utgångsdatumet rekommen-derat av produ-centen	I specialhyllan i dörren
Ägg 1 månad I ägghyllan
Lagad mat Alla hyllor

Frysutrymme

• Använd frysutrymmet i ditt kylskåp för förvaring av frysta livsmedel för en lång tid och för framställning av is.
• För att få maximal kapacitet för frysutrymmet, använd bara glashyllorna för övre och mellersta delen. För bottensektionen, använd underkorgen.
• Placera inte mat du skall frysa in i närheten av redan frusen mat.
• Du bör frysa maten som ska frysas (kött, köttfärs, fisk etc.) genom att dela in dem i delar på ett sådant sätt att de kan konsumeras en gång.
• Återfrys inte den frysta maten när den tinats. Det kan innebära en fara för din hälsa eftersom det kan orsaka problem som matförgiftning.

- Placera inte varma rätter i frysen innan de blir kalla. Det kan orsaka andra livsmedel frysta på förhand i frysen att ruttna.

- När du köper fryst mat, se till att de frystes under lämpliga förhållanden och att förpackningen inte är sönder.

- När du förvarar frusen mat bör förvaringsförhållandena på förpackningen absolut följas. Om det inte finns någon förklaring bör maten konsumeras på kortast möjliga tid.

- Om det har kommit fukt i den frysta matförpackningen och det luktar illa kan maten ha lagrats under olämpliga förhållanden tidigare och ruttnat. Köp inte den här typen av livsmedel!

- Förvaringstider för frysta livsmedel ändras beroende på den omgivande temperaturen, frekvent öppning och stängning av dörrarna, termostatinställningar, typ av mat och den tid som förflutit från inköpstiden för maten till den tidpunkt då den placeras i frysen. Följ alltid anvisningarna på förpackningen och överskrid aldrig den angivna förvaringstiden.

- Under långvariga strömavbrott, öppna inte dörren till frysutrymmet. Din kyl kommer att bevara din frysta mat i ca 18 timmar i omgivningstemperaturer på 25°C och ca 13 timmar i omgivningstemperaturer på 32°C. Detta värde kommer att minska i högre omgivningstemperaturer. Under längre strömavbrott, frys inte om din mat och konsumera den så snart som möjligt.

- Observera att; om du vill öppna igen omedelbart efter att du stängt frysdörren, kommer den inte att öppnas lätt. Det är helt normalt! Efter att det uppnått jämviktsförhållande, kommer dörren att öppnas lätt.

Viktig anmärkning:

- Frysta livsmedel, när de tinats upp, bör tillagas precis som färskvaror. Om de inte tillagas efter att ha tinats upp får de ALDRIG frysas in igen.

- Smaken av vissa kryddor som finns i tillagade rätter (anis, basilika, vattenkrasse, vinäger, diverse kryddor, ingefära, vitlök, lök, senap, timjan, mejram, svartpeppar, etc.) förändras och de antar en stark smak när de förvaras under en lång period. Därför, lägg bara till en liten mängd kryddor om du planerar att frysa in, eller så bör önskad krydda läggas till efter att maten har tinats.

- Förvaringsperioden för mat är beroende av den olja som används. Lämpliga oljor är margarin, kalvfett, olivolja och smör och olämpliga oljor är jordnötsolja och grisfett.

- Livsmedel i flytande form bör frysas i plastskålar och annan mat bör frysas i plastfolie eller plastpåsar.

Kött och fisk Förberedelse		Lagringstid (månader)	Tiningsperiod i rumstemperatur (timmar)-timmar-
Stek I plastfolie 6-10 1-2
Lammkött I plastfolie 6-8 1-2
Kalvstek I plastfolie 6-10 1-2
Tärnat kalvkött I små bitar 6-10 1-2
Lam i bitar I bitar 4-8 2-3
Köttfärs	I förpackning utan kryddor	1-3 2-3
Inälvsmat (bitar) I bitar 1-3 1-2
Prickig korv/salami	Ska förpackas även om de har skinn	Tills den är tinad
Kyckling och kalkon	I plastfolie	7-8	10-12
Gås och anka	I plastfolie	4-8	10
Rådjur, kanin, vildsvin	i portioner på 2,5 kg och som filéer	9-12	10-12
Färskvattensfisk (lax, karp, mal)	Efter att ha fjällat och rensat fisken, tvätta och torka den; och, om så behövs, skär av fenor och huvud.	2	Enheten är helt tinad
Mager fisk; abborre, pig-gvar, flundra		4-8	Enheten är helt tinad
Fet fisk (tonfisk, makrill, lax, ansjovis)		2-4	Enheten är helt tinad
Skaldjur	Rengjord och i påsar	4-6	Enheten är helt tinad
Kaviar	I sin förpackning, aluminium- eller plastbehållare	2-3	Enheten är helt tinad
Sniglar	I saltvatten, aluminium- eller plastbehållare	3	Enheten är helt tinad

Anm: Fryst mat ska tillagas som färs efter att den har tinat. Om köttet inte tillagas efter att det tinats så får det aldrig frysas igen.

Grönsaker och frukt		Förberedelse Lagringstid		Tiningsperiod i rums-temperatur (timmar)-timmar-
Blomkål		Ta bort bladen, skär kålen i bitar och låt den ligga i vatten med lite citronjuice en stund	10 - 12	Kan användas fryst
Brytbönor och bönor		Skölj och skär i små bitar 10 - 13		Kan användas fryst
Bönor Snoppa och tvätta 12				Kan användas fryst
Svamp och sparris Skölj och skär i små bitar 6 - 9				Kan användas fryst
Kål Rengjord 6 - 8 2
Äggplanta		Skär i bitar på 2 cm efter sköljning	10 - 12	Separera dem från varandra
Majs		Skölj och packa med eller utan kolv	12	Kan användas fryst
Morot Skölj och skär i skivor 12				Kan användas fryst
Paprika		Skär av stjälken, dela på hälften och ta ur kärnhuset	8 - 10	Kan användas fryst
Spenat Sköljd 6 - 9 2
Äpplen och päron		Skala och skiva	8 - 10	(I kylen) 5
Aprikos och persika		Dela på hälften och ta ur kärnan	4 - 6	(I kylen) 4
Jordgubbar och björnbär		Tvätta och snoppa	8 - 12	2
Kokade frukter		Tillsätt 10 % socker i behållaren	12	4
Plommon, körsbär, krusbär		Skölj och ta av stjälkarna	8 - 12	5 - 7
Mejeriprodukter, bakverk		Förberedelse	Förvaringstid (månader)	Förvaringsvillkor
Mjölkpaket (homogeniserad)		I sitt eget paket 2 - 3		Ren mjölk - i sin egen förpackning
Ost - undantag för vit ost		I skivor 6 - 8		Originalförpackningen kan användas för kortvarig förvaring. Den ska plastas in för längre perioder.
Smör, margarin I sin förpackning 6
Ägg (*)	Äggvita 10 - 12			30 gr av det är lika med en äggula.	I en försluten behållare
	Äggmix ( vita och gula)	Helt mixad kan du tillsätta en nypa salt för att förhindra att det tjocknar	10	50 gr av det är lika med en äggula.
	Gula	Helt mixad kan du tillsätta en nypa salt eller socker för att förhindra att det tjocknar	8 - 10	20 gr av det är lika med en äggula.

(*) Ska aldrig frysas med skal. Gula och vita ska frysas separat eller helt mixade.

	Largingstid (månader)	Tiningsperiod i rumstemperatur (timmar)	Tiningstid i ugn (minuter)
Bröd 4 - 6 2 - 3 4-5	(220-225 °C)
Kakor 3 - 6 1 - 1,5 5-8	(190-200 °C)
Bakverk 1 - 3 2 - 3 5-10	(200-225 °C)
Paj 1 - 1,5 3 - 4 5-8	(190-200 °C)
Filodeg 2 - 3 1 - 1,5 5-8	(190-200 °C)
Pizza 2 - 3 2 - 4 15-20	(200 °C)

DEL - 4. RENGÖRING OCH UNDERHÅLL

• Se till att koppla ur kylskåpet innan du börjar att rengöra det.
  • Rengör inte kylskåpet i rinnande vatten.
• Du kan torka de inre och yttre sidorna med en mjuk trasa, svamp och ett milt rengöringsmedel.

Ta bort delarna var för sig och rengör med ett milt rengöringsmedel. Tvätta inte i diskmaskinen.

- Använd aldrig brandfarliga, explosiva eller frätande material som förtunningsmedel, gas eller syra för rengöring.

Se till att ditt kylskåp är urkopplat vid rengöring.

Byte av LED-belysning

Om kylskåpet har LED-belysning som behöver bytas ska helpdesk kontaktas eftersom det endast är behörig personal som ska utföra detta.

Obs: Antal och placering av LED-lister kan ändras beroende på olika modeller.

DEL - 5. FRAKT OCH FLYTTNING AV INSTALLATIONSPLATS

Frakt och flyttning av installationsplats

• Bevara originalförpackningen i polystyren-skumplast (PS) för framtida fraktbehov.
• Surra skåpet väl med rem eller starkt rep vid transport. Beakta transportinformationen
  på kartongen.

- Före frakt eller byte av installationsplats skall alla rörliga delar (hyllor, fack...) tas ur eller fixeras med snöre eller tejp för att förhindra skador till följd av skakningar.

Omplacering av dörren

• Det beror på vilken kyl och frys du har om det är möjligt att omplacera dörrarna.
• Det går inte där handtag är fästa på framsidan av enheten.
• Om din modell inte har handtag är det möjligt att vända dörrarna, men detta måste utföras av behörig personal. Kontakta en auktoriserad serviceleverantör.

Kolla varningarna;

Ditt kylskåp varnar dig om temperaturen för kylen och frysen är i felaktiga nivåer eller när ett problem inträffar i apparaten. Varning koder visas då i frysens eller kylens indikator.

FELTYP FEL	TYP VARFÖR VAD GÖR JAG
Sr "Felvarning",		Någon del eller några delar är sönder eller det finns ett fel i kylning-sprocessen.	Ring service för att få hjälp så fort som möjligt.
Sr - Inställt värde blinkar på frysens skärm för inställt värde	Frysutr. Inte kallt nog	Denna varning kommer att visas framförallt efter lång tid av strömavbrott	1. Frys inte in livsmedel som är tinade och använd dem inom en kort tid.2. Ställ in frystemperaturen till kallare värden eller ställ in superfrys tills utrymmet när normal temperatur.3. Lägg inte in färsk mat tills detta fel är åtgärdat.
Sr - Inställt värde blinkar på kylens skärm för inställt värde	"Kylutr. Inte kallt nog"	Idealisk temperatur för kylutr. är +4°C. Om du ser denna varning riskerar din mat att förstöras.	1. Ställ in kyltemperaturen till kallare värden eller ställ in superkylläge tills utrymmet när normal temperatur.2. Öppna inte dörren tills detta fel är åtgärdat.
Sr - Inställt värde blinkar på frysens och kylens skärm för inställt värde	"inte kallt nog Varning"	Det är en kombination av "inte tillräckligt kallt" fel för båda utrymmena.	Du kommer att se detta fel vid första start av enheten. Det kommer att stängas av efter att utrymmena när normal temperatur.
Sr - Inställt värde blinkar på kylens skärm för inställt värde	Kylutr. för kallt	Maten börjar frysa på grund av den allt för kalla temperaturen.	1. Kontrollera om "Superkylläge" är på.2. Minska kyltemperaturvärdena.
“-”	"Varning för låg spänning"	När matningsspännin-gen blir lägre än 170 V går enheten in i en jämn position.	Detta är inte ett fel. Detta förhindrar skador på kompressorn. Denna varning kommer att stängas av när spänningen när önskad nivå.

Kolla varningarna;

Ditt kylskåp varnar dig om temperaturen för kylen och frysen är i felaktiga nivåer eller när ett problem inträffar i apparaten. Varning koder visas då i frysens eller kylens indikator.

Om kylskåpet inte fungerar;

• Är det strömavbrott?
• Är kontakten korrekt ansluten till uttaget?
• Har säkringen för uttaget i vilket kontakten är kopplad eller huvudsäkringen blåst?
• Har uttaget något fel? För att kontrollera detta, anslut ditt kylskåp till ett uttag som du är säker på att det fungerar.

Om kylskåpet inte kyler tillräckligt;

• Är temperaturregleringen rätt?
• Är dörren till kylskåpet ofta öppnad och lämnad öppen under en längre tid?
• Är dörren till kylskåpet ordentligt stängd?
• Har du ställt in en maträtt eller mat i kylskåpet som kommit i kontakt med den bakre väggen i kylskåpet och som därmed förhindrar luftflödet?
• Är din kyl överdrivet fylld?
• Är avståndet mellan ditt kylskåp och bak- och sidoväggarna tillräckligt stort?
• Är omgivningstemperaturen inom leden av värden som anges i bruksanvisningen?

Om maten i kylskåpet kyls för mycket

• Är temperaturregleringen rätt?
• Har du nyligen ställt in det mycket mat i frysavdelningen? I så fall kan ditt kylskåp överkyla maten i kylsavdelningen, eftersom det kommer att fungera länger för att kyla maten.

Om ditt kylskåp fungerar för ljudligt;

För att bibehålla den inställda nivån nedkylning kan kompressorn aktiveras från tid till annan. Ljud från kylskåpet vid denna tid är normalt och beror på att den fungerar. När den avkylningsnivån som krävs har uppnåtts, kommer ljudet automatiskt att minska. Om ljudet fortsätter;

• Är din apparat stabil? Är benen justerade?
• Finns det något bakom ditt kylskåp?
• Vibrerar hyllorna eller faten med rätterna? Placera om hyllorna och / eller rätterna om detta är fallet.
• Vibrerar de föremål som placerats på ditt kylskåp?

Normala ljud;

Knackning (Is knackning) ljud:

• Under automatisk avfrostning.
- När apparaten kyls eller värms (på grund av expansion av apparatens material).

Kort knackning: Hörs när termostaten kopplar kompressorn på / av.

Kompressor ljud (normal motorljud): Detta ljud innebär att kompressorn fungerar normalt. Kompressor kan göra mer ljud under en kort tid när den är aktiverad.

Bubblande ljud och plask: Detta ljud orsakas av flödet av kylmediet i rören i systemet.

Vattenflöde ljud: Normalt ljud från vatten som rinner till avdunstningsbehållaren under avfrostning. Detta ljud kan höras under avfrostning.

Blås ljud (normalt fläktljud): Detta ljud kan höras i No-Frost kylskåp under normal drift av systemet på grund av luftcirkulationen.

Om fukt bildas inne i kylskåpet

• Är all mat ordentligt forpackad? Har behållarna torkats innan du lagt dem i kylskåpet?
• Öppnas kylskåpets dörrar ofta? Fuktigheten i rummet kommer in i kylskåpet när dörrarna öppnas. Fuktighet bildas snabbare kommer när du öppnar dörrarna oftare, speciellt om luftfuktigheten i rummet är hög.
• Vattendroppar som samlas på den bakre väggen efter automatisk avfrostning är normalt (i statiska modeller).

Om dörrarna inte öppnas och stängs ordentligt;

• Förhindrar matförpackningar stängning av dörren?
• Är dörrfack, hyllor och lådor rätt placerade?
• Är dörr tätningarna slitna eller sönder?
• Är ditt kylskåp på en jämn yta?

Om kanterna på kylskåpet som har fast kontakt med dörrtätningen är varma;

Speciellt på sommaren (varmt väder), kan ytorna som är i kontakt med tätningen bli varmare på grund av drift av kompressorn, det är normalt.

VIKTIGA ANMÄRKNINGAR:

• Kompressorskyddsfunktionen kommer att aktiveras efter plötsliga strömavbrott eller utkoppling av apparaten, eftersom gasen i kylsystemet inte är stabiliserad än. Ditt kylskåp börjar fungera normalt igen efter 5 minuter, det behöver du inte oroa dig för.
• Om du inte kommer att använda kylskåpet under en längre tid (t.ex. under sommarlovet) koppla ur den. Rengör kylskåpet enligt instruktionerna i del 4 och lämna dörren öppen för att förhindra fukt och lukt.
• Om problemet kvarstår efter att du har följt alla instruktioner ovan, se till närmaste auktoriserad service.
• Apparaten du har köpt är avsedd för hembruk och kan användas bara hemma och för det angivna syftet. Den är inte lämplig för kommersiellt eller gemensamt bruk. Om konsumenten använder apparaten på ett sätt som inte överensstämmer med de beskrivna funktionerna, betonar vi att tillverkaren och återförsäljaren inte är ansvariga för reparationer och fel inom garantiperioden.
• Livslängden på din apparat som anges och förklaras av Institutionen för branschen är av 10 år (perioden för att erhålla delar som behövs för att apparaten skall fungera väl).

Tips för att spara energi

1- Installera apparaten i ett svalt, välventilerat rum, men inte i direkt solljus eller nära en värmekälla (värmeelement, spis, o.dyl). Använd i annat fall en isolerande plåt.
2– Låt avdelningsmat och dryck kylas av utanför apparaten.
3– Placera maten i kylskåpsutrymmet vid upptining av frusen mat. Den låga temperaturen hos den frusna maten hjälper till att kyla kylskåpsutrymmet när maten tinar upp. Vilket ger en energibesparing. Om den frusna maten tas ut orsakar den ett slöseri med energi.
4– Vid inställning av drycker och flytande föda måste de täckas över. I annat fall ökar fuktigheten i apparaten. Vilket medför att funktionstiden blir längre. Att täcka över drycker och flytande föda hjälper också till att bevara lukt och smak.
5– Öppna och stäng apparatens dörr så snabbt som möjligt vid inställning av mat och dryck.
6– Låt locken vara på i apparaten för varje utrymme med annan temperatur. (grönsaks, kylfack, osv).
7– Dörrtätningen måste vara ren och mjuk. Ersätt tätningar om de är utslitna.

Denna figur har tagits fram för att visa olika delar och tillbehör i enheten. Delar kan variera beroende på enhetens modell.

A. Kylutrymme
B. Frysutrymme

1) Fryshylla
2) Kylningsutrymme*
3) Grönsaksutrymmeslock
4) Grönsaksutrymmen
5) Ice-matic*
6) Frysens överkorg

7) Frysens mittkorg
8) Frysens bottenkorg
9) Kyldörr flaskhylla
10) Kyldörr övre hyllor
11) Äggbehållare

CE

52292444

PNC CODE: 925993242
