BRUKSANVISNING KF3420W ELEKTRO HELIOS

Skån miljøet ____ 11

Slut med at kontrollere, at:

Säkerhetsinformation	33
Användning	35
När maskinen används första gången	35
Daglig användning	35
Råd och tips	36

Underhåll och rengöring	37
Om maskinen inte fungerar	38
Tekniska data	40
Installation	40
Miljöskydd	43

Med reservation för ändringar

Säkerhetsinformation

För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning, inklusive tips och varningar, innan du installerar och använder produkten första gången. För att undvika onödiga misstag och olyckor är det viktigt att alla som använder produkten har god kännedom om dess skötsel och skydds-anordningar. Spara denna bruksanvisning och se till att den följer med produkten om den flyttas eller säljs, så att alla som använder produkten får korrekt säkerhets-information och information om hur den skall skötas. För att minimera risken för skador på person och egendom är det viktigt att du läser och följer säkerhetsföreskrifterna i denna bruksanvisning. Tillverkaren ansvarar inte för skador orsakade av att föreskrifterna inte har följts.

Säkerhet för barn och handikappade

• Denna produkt är inte avsedd att användas av personer (även barn) med nedsatt fysisk eller sensorisk förmåga, eller om de har bristande erfarenhet och kunskap, om de inte instrueras och övervakas av en person som ansvarar för deras säkerhet. Barn bör alltid övervakas när de använder produkten för att säkerställa att de inte leker med den.
• Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning kan föreligga.
• När du skall kassera produkten: koppla loss den från eluttaget och klipp av nätkabeln (så nära produkten som möjligt) och demontera dörrarna så att lekande barn inte utsätts för elektriska stötar eller löper risk att bli innestängda.
• Om denna produkt, som har magnetiska dörrtätningar, skall ersätta en äldre produkt som har en fjäderbelastad spärr i dörrarna, var noga med att göra fjäderspärren obrukbar innan du kasserar den gamla

produkten. Då finns det ingen risk att produkten blir en dödsfälla för barn.

Allmän säkerhet

Försiktighet Se till att ventilationsöppningarna inte är blockerade.

• Produkten är avsedd för förvaring av matvaror och/eller drycker i ett normalt hushåll enligt beskrivning i denna bruksanvisning.
• Använd inga mekaniska eller artificiella metoder för att påskynda upptiningsprocessen.
• Använd inga andra elektriska apparater inne i produkten, (t.ex. en glassmaskin), såvida de inte har godkänts för detta ändamål av tillverkaren.
• Var noga med att inte skada kylkretsen.

- I kylkretsen används isobutan (R600a) som köldmedel. Det är en miljövänlig naturgas, men den är dock brandfarlig.

Se till att inga komponenter i kylkretsen skadas under transport och installation av produkten.

Om kylkretsen skadas:

– undvik att komma nära öppen eld och antändande källor
– ventilera noga rummet där produkten står

- Det är farligt att ändra specifikationerna eller att försöka modifiera denna hushållsapparat på något sätt. En skadad nätkabel kan orsaka kortslutning, brand och/eller elektriska stötar.

Varning Elektriska delar (t.ex. nätkabel, stickkontakt, kompressor) får endast bytas ut av en certifierad serviceagent eller annan kvalificerad servicepersonal för att undvika fara.

1. Nätkabeln får inte förlängas.

2. Se till att stickkontakten inte kläms eller skadas av produktens baksida. En skadad stickkontakt kan överhettas och orsaka brand.

3. Se till att stickkontakten är åtkomlig när produkten har installerats.
4. Dra inte i nätkabeln.
5. Sätt inte i stickkontakten om eluttaget sitter löst. Risk för elektriska stötar eller brand föreligger.

6. Produkten får inte användas utan att innerbelysningens lampglas sitter på plats ^13) över den inre belysningen.

7. Denna produkt är tung. Var försiktig när du flyttar den.

8. Plocka inte ut matvaror från frysfacet, och ta inte i dem, med våta eller fuktiga händer eftersom detta kan leda till skador på huden eller frost-/frysskador.
9. Se till att produkten inte exponeras för direkt solsken under långa perioder.

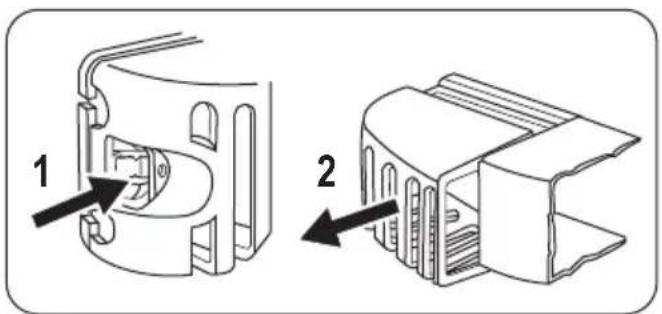

10. Lamporna ^14) som används i den här produkten är speciallampor som endast är avsedda för användning i hushållsapparater som denna! De lämpar sig inte som rumsbelysning.

Daglig användning

• Ställ inte heta kärl på plastdelarna i produkten.
• Förvara inte brandfarliga gaser eller vätskor i produkten eftersom de kan explodera.
• Placera inte matvaror direkt mot luftutloppet på den bakre väggen. ^15)
• Fryst mat får inte frysas om när den har tinats.
• Förvara färdig fryst mat enligt tillverkarens anvisningar.
• Följ noga rekommendationerna om förvaring från produktens tillverkare. Se relevant avsnitt i bruksanvisningen.
• Placera inte kolsyrade eller mousserande drycker i frysen eftersom detta skapar ett tryck i behållaren som då kan explodera och skada frysen.
• Isglassar kan orsaka frostskador om de konsumeras direkt från frysen.

13) Om produkten har ett lampskydd
14) Om produkten har en lampa
15) Om produkten är frostfri.
16) Om produkten har en vattenanslutning.

Skötsel och rengöring

• Stäng av produkten och koppla loss den från eluttaget före underhåll. Slå ifrån med huvudströmbrytaren om du inte kommer åt eluttaget.
• Rengör inte produkten med metallföremål.
• Använd inga vassa föremål för att avlägsna frost från produkten. Använd i stället en plastskrapa.
• Kontrollera regelbundet produktens tömning av avfrostat vatten. Rengör vid behov tömningskanalen. Om tömningskanalen täpps igen kommer vatten att samlas på produktens botten.

Installation

Viktigt För den elektriska anslutningen, följ noga anvisningarna i respektive avsnitt.

• Packa upp produkten och kontrollera att den inte har några utvändiga skador. Anslut inte produkten om den är skadad på något sätt. Rapportera omedelbart eventuella skador till din återförsäljare, och spara i så fall förpackningsmaterialet.
• Vi rekommenderar att du väntar minst fyra timmar innan du nätansluter produkten så att oljan kan rinna tillbaka i kompressorn.

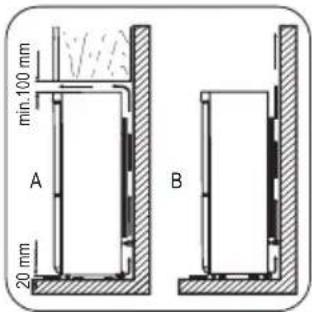

• Tillräcklig luftcirkulation måste säkerställas runt produkten, annars överhettas den. För att erhålla tillräcklig ventilation, följ instruktionerna som är relevanta för installationen.
• När så är möjligt bör produktens baksida vara vänd mot en vägg för att undvika risken för brännskador genom kontakt med produktens varma delar (kompressor, kondensor).
• Produkten får inte placeras nära värmeelement eller spisar.
• Säkerställ att elkontakten är åtkomlig efter installation av produkten.
• Produkten får endast anslutas till ett dricksvattenssystem. ^16)

Service

- Allt arbete avseende elektricitet som krävs för att utföra service på produkten skall utföras av en behörig elektriker eller annan kompetent person.

- Service på denna produkt får endast utföras av en auktoriserad serviceverkstad. Endast originaldelar får användas.

Miljöskydd

Denna produkt innehåller inte, varken i kylkretsen eller i isolationsmaterialen, någon gas som kan skada ozonlagret. Produkten får inte kasseras tillsam-

Användning

Sätta på produkten

Sätt i stickkontakten i eluttaget.

Vrid temperaturreglaget medurs till en medelhög inställning.

Stänga av produkten

För att stänga av produkten, vrid temperaturreglaget till "O"-läget.

Temperaturreglering

Temperaturen regleras automatiskt.

Gör på följande sätt för att reglera produkten:

• vrid temperaturreglaget mot de låga inställningarna för att erhålla låga kylnivåer.
• vrid temperaturreglaget mot de höga inställningarna för att erhålla höga kylnivåer.

En medelhög inställning är i regel bäst.

När maskinen används första gången

Invändig rengöring

Innan du använder produkten första gången, rengör dess insida och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort

Daglig användning

Infrysning av färsk mat

Frysfacket är lämpligt för infrysning av färsk mat och långvarig förvaring av fryst och djupfryst mat.

För att frysa in färsk mat behöver inte den medelhöga inställningen ändras.

För snabbare infrysning kan dock temperaturreglaget vridas till en högre inställning för att erhålla en högre kyleffekt.

mans med det vanliga hushållsavfallet. Isolationsmaterialet innehåller brandfarliga gaser: Produkten skall därför kasseras enligt tillämpliga bestämmelser som kan erhållas från de lokala myndigheterna. Undvik att skada kylenheten, särskilt på baksidan nära kondensorn. Material i denna produkt som är märkta med symbolen 📄 kan återvinnas.

Den exakta inställningen bör dock väljas med hänsyn till att temperaturen inne i produkten beror på:

• rumstemperaturen
• hur ofta dörren öppnas
• mängden matvaror som förvaras
• produktens placering.

Viktigt Om produkten är inställd på en låg temperatur, och omgivningstemperatuen är hög eller produkten är full med matvaror, kan kompressorn arbeta kontinuerligt och medföra att frost bildas på den bakre väggen. I detta fall måste temperaturreglaget ställas in på en högre temperatur för att möjliggöra automatisk avfrostning och därigenom också sänka energiförbrukningen.

den typiska lukten hos nya produkter. Eftertorka sedan noga.

Viktigt Använd inga starka rengöringsmedel eller skurpulver eftersom sådana produkter skadar ytfinishen.

Viktigt I detta läge kan temperaturen i kylskåpsutrymmet sjunka under 0 °C. Ställ i så fall in temperaturreglaget på en varmare inställning.

Placera den färska maten som skall frysas in i det övre packet.

Förvaring av fryst mat

Vid första uppstart eller efter ett uppehåll i avstängt läge, låt produkten stå på i minst två timmar innan du lägger in några matvaror.

Viktigt I händelse av en oavsiktlig avfrostning, t.ex. vid ett strömavbrott och avbrottet varar längre än den tid som anges i den tekniska informationen under Temperaturökningstid, måste den tinade maten konsumeras snabbt eller omedelbart tillagas och sedan frysas in på nytt (när maten har kallnat).

Upptining

Djupfryst och fryst mat kan, innan den används, tinas i kylen eller vid rumstemperatur beroende på den tid som står till förfogande för upptiningen.

Småbitar kan till och med tillagas direkt från frysen medan de fortfarande är frysta. Tillagningen tar i detta fall dock lite längre tid.

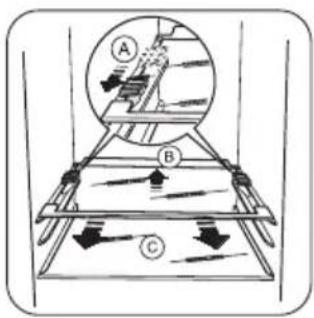

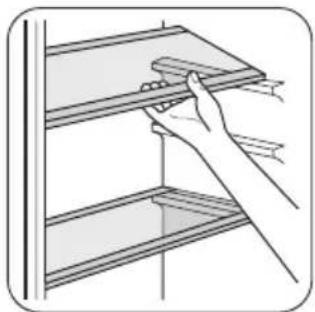

Flyttbara hyllor

Väggarna i kylskåpet är försedda med ett antal skenor så att hyllorna kan placeras enligt önskemål.

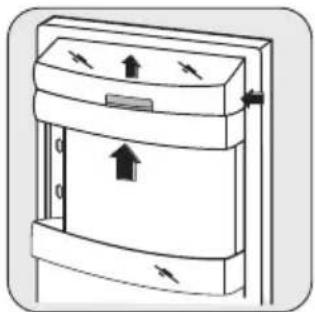

För att kunna förvara oli- ka stora matförpackning- ar kan dörrhyllorna place- ras på olika nivåer.

Dra hyllan stegvis i pilarnas riktning tills den lossnar, placera den sedan enligt önskemål.

Råd och tips

Normala ljud under drift

- Det kan höras ett svagt porlande och ett bubblande ljud när köldmedlet pumpas genom spiralrören och rörledningarna. Detta är normalt.

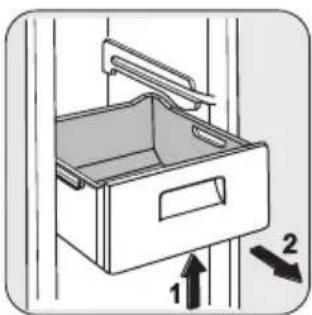

Borttagning av fryslådor från frysen

Fryslådorna har ett stopp som förhindrar att de oavsiktligt tas bort eller ramlar ut. För att ta ut en fryslåda ur friesen, drag lådan mot dig till stoppet och tag sedan bort den genom att vinkla den främre delen uppåt. För att sätta tillbaka lådan, lyft upp lådans främre del något och sätt in den i friesen. När lådan har passerat stoppen, skjut in lådan på plats.

• När kompressorn är i drift pumpas köldmedlet runt och det hörs ett surrande och ett pulserande ljud från kompressorn. Detta är normalt.
• Den termiska utvidgningen kan orsaka ett plötsligt knäppande ljud. Detta är ett naturligt och ofarligt fysikaliskt fenomen. Detta är normalt.

- När kompressorn slås på och av kan ett svagt "klick" höras från temperaturtermostaten. Detta är normalt.

Tips om energibesparing

• Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.
• Om omgivningstemperatuen är hög, och temperaturreglaget är inställt på en hög temperatur och produkten är full med matvaror, kan kompressorn arbeta kontinuerligt och medföra att frost eller is bildas på evaporatorn. Om detta inträffar, ställ in temperaturreglaget på en lägre temperatur för att möjliggöra automatisk avfrostning och därigenom också sänka energiförbrukningen.

Tips om kylning av färska livsmedel

För att erhålla bästa resultat:

• förvara inte varm mat eller avdunstande vätskor i kylskåpet
• täck över eller förpacka maten, särskilt om den har en stark smak
• placera mat så att luft kan cirkulera fritt omkring den

Tips om kylning

Praktiska råd:

Kött (alla typer): lägg i plastpåsar och placera på glashyllan ovanför grönsakslådan.

Av säkerhetsskäl bör kött förvaras på detta sätt i högst två dygn.

Tillagad mat och kalla rätter: dessa bör täckas över och kan placeras på valfri hylla.

Frukt och grönsaker: skölj av och rengör noga och lägg i den speciella grönsakslådan (eller lådorna i förekommande fall).

Smör och ost: dessa produkter bör läggas i särskilda, lufttäta behållare eller förpackas i aluminiumfolie eller plastpåsar för att evakuera så mycket luft som möjligt. Mjölkflaskor: dessa bör ha kapsyl och förvaras lämpligen i dörrens flaskställ.

Bananer, potatis och lökar som inte är förpackade bör inte förvaras i kylskåpet.

Tips om infrysning

Här följer några värdefulla tips som hjälper dig att använda infrysningsfunktionen på bästa sätt:

Underhåll och rengöring

• Den maximala mängd mat som kan frysas in på 24 timmar anges på typskylten.
• Infrysningsprocessen tar 24 timmar. Ytterligare mat som skall frysas in bör inte läggas in under denna period.
• Frys endast in färska och rengjorda matvaror av hög kvalitet.
• Dela upp maten i små portioner för en snabbare och fullständig infrysning. Sedan kan du dessutom plocka ut och tina endast den mängd du behöver.
• Slå in maten i aluminiumfolie, eller lägg den i plastpåsar, och se till att förpackningarna är lufttäta.
• Låt inte färsk, ej infryst mat komma i kontakt med redan infryst mat, detta för att temperaturen inte skall öka i den infrysta maten.
• Magra matvaror håller bättre och längre än feta. Salt förkortar matens lagringstid.
• lsglass kan, om den konsumeras direkt från frysfacket, orsaka frysskador på huden.
• Det är lämpligt att anteckna datumet för infrysning på varje separat förpackning så att du kan hålla reda på förvaringstiderna.

Tips om förvaring av fryst mat

Observera följande för att utnyttja produktens prestan- da på bästa sätt:

• Kontrollera att kommersiellt infrysta matvaror har förvarats på rätt sätt av återförsäljaren.
• Transportera frysta matvaror från affären till frysen så snabbt som möjligt.
• Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.
• När fryst mat tinas upp försämras den snabbt och får inte frysas in på nytt.
• Överskrid inte den förvaringsperiod som anges av matvarans tillverkare.

Försiktighet Koppla loss produkten från eluttaget innan du utför någon form av underhåll.

Kylenheten i denna produkt innehåller kolväten: underhåll och påfyllning får därför endast utföras auktoriserad servicetekniker.

Regelbunden rengöring

Utrustningen måste rengöras med jämna mellanrum:

• rengör produkten insida och alla tillbehör med ljummet vatten och en liten mängd neutral såpa.
• inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts.
• skölj och torka noga.

Viktigt Dra inte i, flytta inte och undvik att skada rörledningarna och kablarna inne i produkten. Använd aldrig skarpa rengöringsmedel, skurpulver, parfymerade rengöringsprodukter eller vaxpolermedel för att rengöra produkten invändigt eftersom sådana produkter skadar ytfinishen och efterlämnar en stark lukt.

Rengör kondensorn (svart galler) och kompressorn på produktens baksida med en borste eller dammsugare. Detta förbättrar produktens prestanda och bidrar till en lägre energiförbrukning.

Viktigt Var försiktig så att du inte skadar kylsystemet.

Många produkter för rengöring av köksytor innehåller kemikalier som kan skada plastkomponenterna i produkten. Vi rekommenderar därför att produktens ytterhölje endast rengörs med varmt vatten och ett milt diskmedel.

Om maskinen inte fungerar

Försiktighet Koppla loss produkten från eluttaget innan felsökning påbörjas.

Endast en behörig elektriker eller annan kompetent person får utföra felsökning som inte beskrivs i denna bruksanvisning.

Anslut produkten till eluttaget igen efter rengöringen.

Frost avlägsnas automatiskt från avdunstaren i kylutrymmet varje gång kompressorn stannar under normal användning. Det avfrostade vattnet töms ut via en ränna i en särskild behållare som sitter ovanför kompressorn på produktens baksida, där vattnet avdunstar. Det är viktigt att regelbundet rengöra smältvattnets tömningshål i mitten av kylskåpsutrymmet för att undvika att vattnet rinner över och droppar ned på matvarorna. Använd medföljande specialverktyg som redan sitter i tömningshålet.

Avfrostning av frysen

Frysavdelningen på denna modell är emellertid av "frostfri" typ. Detta innebär att det inte bildas någon frost under drift, varken på innerväggarna eller matvarorna.

Att frost inte bildas beror på en kontinuerlig cirkulation av kalluft, som genereras av en automatiskt kontrollerad fläkt, inne i frysavdelningen.

Viktigt Produkten avger vissa ljud under normal användning (kompressor, cirkulation av köldmedel).

Problem Möjlig orsak Åtgärd
Produkten bullrar.	Produkten står ostadigt.	Kontrollera att produkten står stadigt (alla fyra fötterna skall ha kontakt med golvet).
Kompressorn arbetar hela tiden.	Temperaturen kan vara felinställd. Ställ in en högre temperatur.
	Dörren är inte stängd ordentligt.	Se avsnittet "Stängning av dörren".
	Dörren har öppnats för ofta.	Låt inte dörren stå öppen längre tid än nödvändigt.
	Matvarornas temperatur är för hög.	Låt matvarornas temperatur sjunka till rumstemperatur innan du lägger in dem för förvaring.
Rumstemperaturen är för hög. Sänk rumstemperaturen.
Vatten rinner på kylskåpets bakre vägg.	Under den automatiska avfrostning- en tinar frost på den bakre väggen.	Detta är normalt.
Vatten rinner in i kylskåpet.	Vattenutloppet är igentäppt.	Rengör vattenutloppet.
Matvaror hindrar vattnet från att rin- na till vattenuppsamlaren.		Kontrollera att inga matvaror har kon- takt med den bakre väggen.
Vatten rinner på golvet. Smältvattnet rinner inte genom utlop- pet till avdunstningsbrickan ovanför kompressorn.		Anslut smältvattenutloppet till avdunst- ningsbrickan.
Det har bildats för mycket frost och is.	Matvarorna är inte korrekt förpacka- de.	Förpacka matvarorna ordentligt.
	Dörren är inte stängd ordentligt.	Se avsnittet "Stängning av dörren".
	Temperaturen kan vara felinställd.	Ställ in en högre temperatur.
Temperaturen i produkten är för låg.	Temperaturen kan vara felinställd. Ställ in en högre temperatur.
Temperaturen i produkten är för hög.	Temperaturen kan vara felinställd. Ställ in en lägre temperatur.
	Dörren är inte stängd ordentligt.	Se avsnittet "Stängning av dörren".
	Matvarornas temperatur är för hög.	Låt matvarornas temperatur sjunka till rumstemperatur innan du lägger in dem för förvaring.
Många matvaror har lagts in samti- digt för förvaring.		Lägg in färre matvaror samtidigt för förvaring.
Temperaturen i kylen är för hög.	Det cirkulerar ingen kalluft i produk- ten.	Se till att kalluft kan cirkulera i produk- ten.
Temperaturen i frysen är för hög.	Matvaror är placerade för nära var- andra.	Placera matvarorna så att kalluft kan cirkulera.
Produkten fungerar inte.	Produkten är avstängd.	Sätt på produkten.
Stickkontakten sitter inte ordentligt i eluttaget.		Sätt i stickkontakten ordentligt i elutta- get.
Produkten får ingen ström. Eluttaget är strömlöst.		Anslut en annan elektrisk apparat till eluttaget för att kontrollera. Kontakta en behörig elektriker.
Belysningen fungerar inte.	Lampan är i standby-läge.	Stäng och öppna dörren.

Problem Möjlig orsak Åtgärd

Glödlampan är trasig.

Se avsnittet "Byte av glödlampan".

Kontakta vår serviceavdelning om produkten fortfarande inte fungerar korrekt efter ovanstående kontroller.

Byte av lampan

1. Gör produkten strömlös
2. Tryck på den rörliga delen för att lossa lampglaset (1).
3. Avlägsna lampglaset (2).
4. Byt ut lampan mot en med samma effekt och som är är särskilt tillverkad endast för produkten.
5. Sätt tillbaka lampglaset.
6. Sätt in stickkontakten i eluttaget.
7. Öppna luckan. Kontrollera att belysningen tänds.

1. Rengör dörrtätningarna.
2. Justera dörren vid behov. Se avsnittet "Installation".
3. Byt vid behov ut defekta dörrtätningar. Kontakta vår lokala serviceavdelning.

Tekniska data

KF3420W KF3440W
Mått
Höjd 1750 mm 1850 mm
	Bredd	595 mm	595 mm
	Djup	632 mm	632 mm
Temperaturökningstid		16 timmar	18 timmar
Nätspänning		230 V	230 V
Frekvens 50 Hz	50 Hz

Den tekniska informationen anges på typskylten som sitter till vänster inne i produkten samt på energietiketten.

Installation

Försiktighet För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt,

läs noga igenom avsnittet "Säkerhetsinformation" innan du installerar produkten.

Placering

Installera produkten på en plats där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten:

Klimat-klass	Omgivningstemperatur
SN	+10 till +32 °C
N	+16 till +32 °C
ST	+16 till +38 °C
T	+16 till +43 °C

Placering

Produkten bör placeras på säkert avständ från värmekällor såsom element, varmvattensberedare, direkt solsken, etc. Se till att luften kan cirkulera fritt runt produktens baksida. För att säkerställa bästa prestanda om produkten placeras under en överhängande väggenhet måste det vara minst 100 mm avständ mellan produktens ovansida och väggenheten. Produkten bör dock helst inte placeras under överhängande väggenheter. Produkten kan justeras in i våg med en eller flera justerbara fötter.

Varning Det måste gå att koppla bort produkten

från elnätet. Stickkontakten måste därför vara lätt att komma åt när produkten har installerats.

Bakre distanshållare

De två distanshållarna finns i påsen med dokumentationen.

Montera distanshållarna på följande sätt:

1. Lossa skruven.
2. Sätt distanshållaren under skruven.
3. Vrid vredet till rätt läge.
4. Dra åt skruvarna igen.

Se till att produkten står i våg där den installeras. Justera vid behov produkten med de två främre, justerbara fötterna.

Borttagning av hyllspärrarna

Din produkt är utrustad med hyllspärrar för att låsa hyl- lorna under transport.

Ta bort dem enligt följan- de:

1. Flytta hyllspärrarna i pilens riktning (A).
2. Lyft hyllan bakifrån och tryck den försiktigt framåt tills den lossnar (B).
3. Ta bort spärrarna (C).

Kontrollera före anslutning till ett eluttag att nätspänningen och nätfrekvensen överensstämmer med de värden som anges på typskylten.

Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser.

Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts.

Denna produkt uppfyller kraven enligt EG-direktiven för CE-märkning.

Omhängning av dörrar

Varning Koppla loss produkten från eluttaget innan du påbörjar arbetet.

Viktigt Vi rekommenderar att du ber någon om hjälp med att hålla ett fast grepp om dörrarna under arbetets gång.


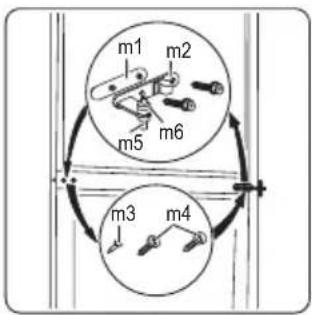

• Öppna dörrarna. Skruva loss det mittersta gångjärnet (m2). Ta bort plastunderlägget (m1).
• Ta bort distanshållaren (m6) och flytta den till andra halvan av gångjärnsaxeln (m5).
  • Ta bort dörrarna.
• Ta bort den vänstra kåpsprinten från det mittersta gångjärnet (m3, m4) och flytta den till andra sidan.
• Sätt det mellersta gångjärnets (m5) sprint i det vänstra hålet på den nedre dörren.

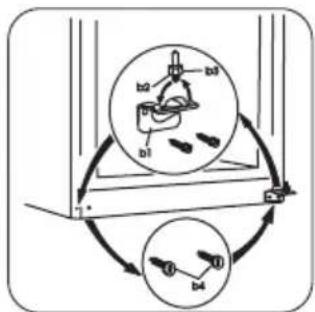

• Skruva loss det nedre gångjärnet (b1).
• Avlägsna de vänstra kåpsprintarna (b4) och flytta dem till andra sidan.
• Skruva fast det nedre gångjärnet (b1) på motsatta sidan.
• Skruva loss den nedre gångjärnsaxeln (b2) och distanshållaren (b3) och placera dem på motsatta sidan.

• Avlägsna pluggarna (1) ovanpå båda dörrarna och flytta dem till andra sidan.
• Sätt tillbaks den undre dörren på den nedre gångjärnsaxeln (b2).
• Sätt det mittersta gångjärnet (m2) i den undre dörrens vänstra hål.

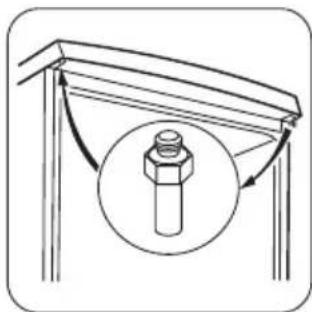

• Avlägsna den övre gångjärnsupphängningen och placera den på motsatta sidan.
• Sätt den övre dörren på den övre gångjärnsaxeln.
• Sätt tillbaka den övre dörren på den mittersta gångjärnsaxeln (m5) samtidigt som du lutar båda dörrarna något.
• Skruva fast det mitters- ta gångjärnet igen (m2). Glöm inte plas- tunderlägget (m1).

Kontrollera slutligen att:

• Alla skruvar är åtdragna.
• Dörrkanterna löper parallellt med produktens kanter.
• Magnettätningen sitter fast ordentligt.
• Dörrarna öppnar och stänger ordentligt.

Om rumstemperaturen är låg (t.ex. på vintern) kanske tätningen inte fäster ordentligt. Vänta i så fall tills tätningen har anpassat sig på naturlig väg eller påskynda processen genom att värma upp aktuell del med en vanlig hårtork.

Om du inte vill hänga om dörrarna själv kan du kontakta Electrolux Service. En servicetekniker hänger om dem mot en avgift.

Miljöskydd

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar

du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

www.electrolux.com/shop
