BRUKSANVISNING KF3222 ELEKTRO HELIOS

Skån miljøet ____ 14

Sette produktet i vater

Säkerhetsinformation	42
Kontrollpanel	44
När maskinen används första gången	47
Daglig användning	47
Råd och tips	48

Underhåll och rengöring	49
Om maskinen inte fungerar	50
Tekniska data	52
Installation	52
Miljöskydd	54

Med reservation för ändringar

Säkerhetsinformation

För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning, inklusive tips och varningar, innan du installerar och använder produkten första gången. För att undvika onödiga misstag och olyckor är det viktigt att alla som använder produkten har god kännedom om dess skötsel och skydds-anordningar. Spara denna bruksanvisning och se till att den följer med produkten om den flyttas eller säljs, så att alla som använder produkten får korrekt säkerhets-information och information om hur den skall skötas. För att minimera risken för skador på person och egendom är det viktigt att du läser och följer säkerhetsföreskrifterna i denna bruksanvisning. Tillverkaren ansvarar inte för skador orsakade av att föreskrifterna inte har följts.

Säkerhet för barn och handikappade

• Denna produkt är inte avsedd att användas av personer (även barn) med nedsatt fysisk eller sensorisk förmåga, eller om de har bristande erfarenhet och kunskap, om de inte instrueras och övervakas av en person som ansvarar för deras säkerhet. Barn bör alltid övervakas när de använder produkten för att säkerställa att de inte leker med den.
• Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning kan föreligga.
• När du skall kassera produkten: koppla loss den från eluttaget och klipp av nätkabeln (så nära produkten som möjligt) och demontera dörrarna så att lekande barn inte utsätts för elektriska stötar eller löper risk att bli innestängda.
• Om denna produkt, som har magnetiska dörrtätningar, skall ersätta en äldre produkt som har en fjäderbelastad spärr i dörrarna, var noga med att göra fjäderspärren obrukbar innan du kasserar den gamla

produkten. Då finns det ingen risk att produkten blir en dödsfälla för barn.

Allmän säkerhet

Varning

Se till att ventilationsöppningarna inte blockeras i produktens hölje eller i inbyggnadsutrymmet.

• Produkten är avsedd för förvaring av matvaror och/eller drycker i ett normalt hushåll enligt beskrivning i denna bruksanvisning.
• Produkten är avsedd för förvaring av matvaror och/eller drycker i ett normalt hushåll enligt beskrivning i denna bruksanvisning.
• Använd inga mekaniska eller artificiella metoder för att påskynda upptiningsprocessen.
• Använd inga andra elektriska apparater inne i produkten, (t.ex. en glassmaskin), såvida de inte har godkänts för detta ändamål av tillverkaren.
• Var noga med att inte skada kylkretsen.
• I kylkretsen används isobutan (R600a) som köldmedel. Det är en miljövänlig naturgas, men den är dock brandfarlig.
  Se till att inga komponenter i kylkretsen skadas under transport och installation av produkten.
  Om kylkretsen skadas:
  – undvik att komma nära öppen eld och antändande källor
  – ventilera noga rummet där produkten står
• Det är farligt att ändra specifikationerna eller att försöka modifiera denna produkt på något sätt. En skadad nätkabel kan orsaka kortslutning, brand och/eller elektriska stötar.

Varning Elektriska delar (t.ex. nätkabel, stickkontakt, kompressor) får endast bytas ut av en certifierad serviceagent eller annan kvalificerad servicepersonal för att undvika fara.

1. Nätkabeln får inte förlängas.

2. Se till att stickkontakten inte kläms eller skadas av produktens baksida. En skadad stickkontakt kan överhettas och orsaka brand.

3. Se till att stickkontakten är åtkomlig när produkten har installerats.

4. Dra inte i nätkabeln.

5. Sätt inte i stickkontakten om eluttaget sitter löst. Risk för elektriska stötar eller brand föreligger.

6. Produkten får inte användas utan att innerbelysningens lampglas (i förekommande fall) sitter på plats.

7. Denna produkt är tung. Var försiktig när du flyttar den.

8. Plocka inte ut matvaror från frysfacket och ta inte i dem med våta eller fuktiga händer eftersom detta kan leda till skador på huden eller frost-/frysskador.
9. Se till att produkten inte exponeras för direkt solsken under långa perioder.

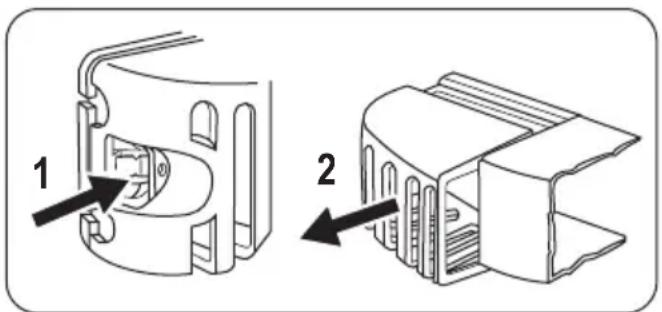

10. Lamporna (i förekommande fall) som används i den här produkten är speciallampor som endast är avsedda för användning i produkter som denna. De lämpar sig inte som rumsbelysning.

Daglig användning

• Ställ inte heta kärl på plastdelarna i produkten.
• Förvara inte brandfarliga gaser eller vätskor i produkten eftersom de kan explodera.
• Placera inte matvaror direkt mot luftutloppet på den bakre väggen. (Om produkten är frostfri)
• Fryst mat får inte frysas om när den har tinats.
• Förvara färdig fryst mat enligt tillverkarens anvisningar.
• Följ noga rekommendationerna om förvaring från produktens tillverkare. Se relevant avsnitt i bruksanvisningen.
• Placera inte kolsyrade eller mousserande drycker i frysen eftersom detta skapar ett tryck i behållaren som då kan explodera och skada frysen.
• Isglassar kan orsaka frostskador om de konsumeras direkt från frysen.

Skötsel och rengöring

• Stäng av produkten och koppla loss den från eluttaget före underhåll.

• Rengör inte produkten med metallföremål.

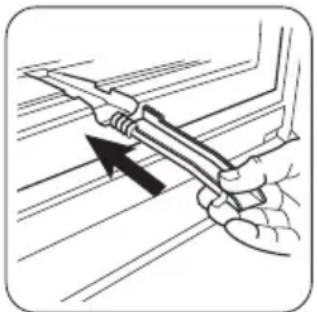

• Använd inga vassa föremål för att avlägsna frost från produkten. Använd i stället en plastskrapa.

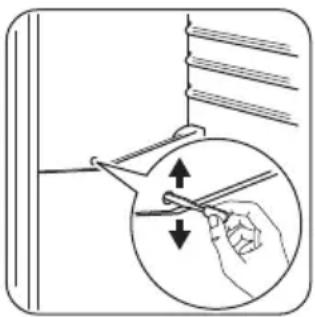

• Kontrollera regelbundet produktens tömning av avfrostat vatten. Rengör vid behov tömningskanalen. Om tömningskanalen täpps igen kommer vatten att samlas på produktens botten.

Installation

Viktigt För den elektriska anslutningen, följ noga anvisningarna i respektive avsnitt.

• Packa upp produkten och kontrollera att den inte har några utvändiga skador. Anslut inte produkten om den är skadad på något sätt. Rapportera omedelbart eventuella skador till din återförsäljare, och spara i så fall förpackningsmaterialet.
• Vi rekommenderar att du väntar minst fyra timmar innan du nätansluter produkten så att oljan kan rinna tillbaka i kompressorn.

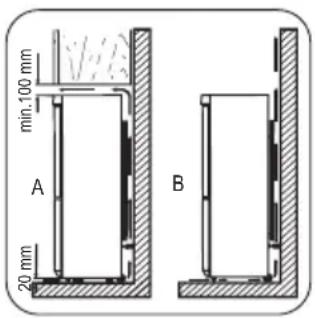

• Tillräcklig luftcirkulation måste säkerställas runt produkten, annars överhettas den. För att erhålla tillräcklig ventilation, följ instruktionerna som är relevanta för installationen.
• När så är möjligt bör produktens baksida vara vänd mot en vägg för att undvika risken för brännskador genom kontakt med produktens varma delar (kompressor, kondensor).
• Produkten får inte placeras nära värmeelement eller spisar.
• Säkerställ att elkontakten är åtkomlig efter installation av produkten.
• Anslut endast till dricksvattenslangen (om det finns en vattenanslutning).

Service

• Allt arbete avseende elektricitet som krävs för att utföra service på produkten skall utföras av en behörig elektriker eller annan kompetent person.
• Service på denna produkt får endast utföras av en auktoriserad serviceverkstad. Endast originaldelar får användas.

Miljöskydd

Denna produkt innehåller inte, varken i kylkretsen eller i isolationsmaterialen, någon gas som kan a ozonlagret. Produkten får inte kasseras tillsam- s med det vanliga hushållsavfallet. Isolationsmaterialet innehåller brandfarliga gaser: Produkten skall därför kasseras enligt tillämpliga bestämmelser som kan erhållas från de lokala myndigheterna. Undvik att skada kylenheten, särskilt på baksidan nära kondensorn. Material i denna produkt som är märkta med symbolen kan återvinnas.

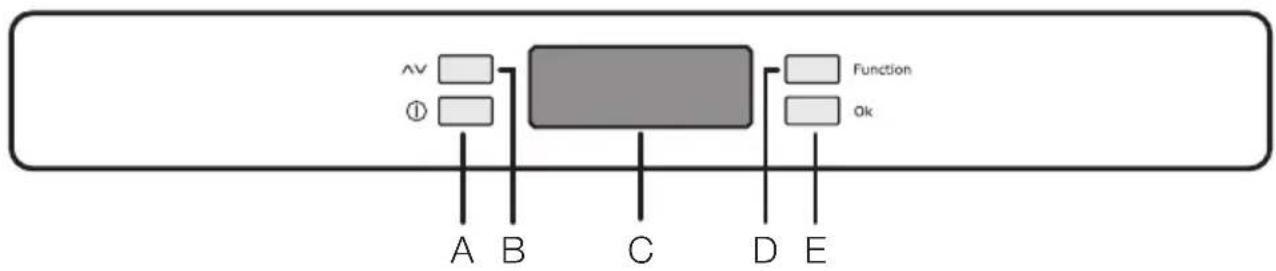

Kontrollpanel

A - Strömbrytare På/Av D - Funktionsknapp
B - Temperaturknapp E - OK-knapp
C - Temperatur- och funktionsdisplay

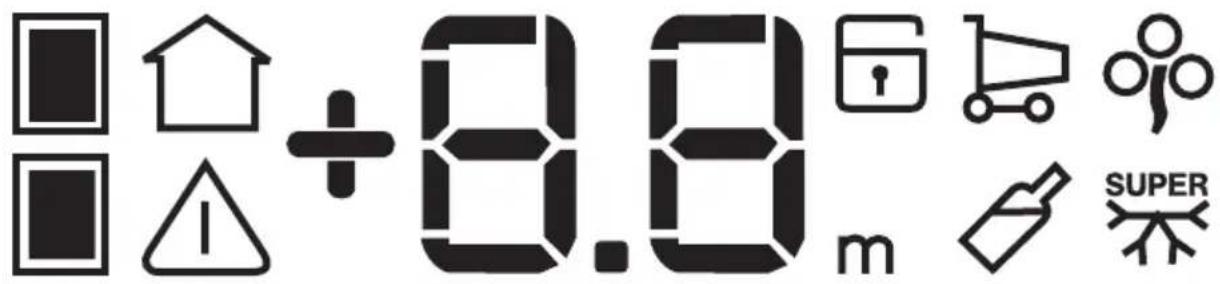

Display

☐ Om denna symbol lyser är kylen respektive fry- sen påslagen.
Om denna symbol lyser är temperaturen som visas på displayen den aktuella temperaturen i motsvarande enhet (kylen eller frysen).

Om denna symbol blinkar avser utförda åtgärder motsvarande enhet.

Larm för övertemperatur.

Om denna symbol lyser är temperaturen som visas på displayen den aktuella rumstemperaturen.

+ Tecken för positiv eller negativ temperatur. Symbol för Eko-funktionen.

Symbol för barnlås.
m Symbol för timerfunktion.
Symbol för funktionen Inköp.
Symbol för funktionen Dryckkylning.
SUPER Symbol för funktionen Infrysning.

När du sätter på produkten första gången

Om displayen inte tänds när du ansluter produkten till eluttaget, tryck på knapp (A) för att sätta på produkten. När produkten sätts på är den i larmläge: temperaturen blinkar på displayen och du hör en ljudsignal.

Tryck på knapp (E) för att stänga av ljudsignalen (se även avsnittet "Larm om övertemperatur"). Symbolen

blinkar fortfarande och på temperaturdisplayen visas den högsta uppnädda temperaturen.

För korrekt förvaring av dina matvaror, välj Eko-funktionen som garanterar att följande temperaturer ställs in:

+5 °C i kylskåpet,

-18 °C i frysen.

• Vänta tills temperaturen när -18 °C i frysen innan du lägger in matvaror.
• Se avsnittet "Temperaturreglering" om du vill välja en annan temperatur.

Stänga av produkten

Håll strömbrytaren (A) intryckt i mer än en sekund för att stänga av produkten.

Samtidigt visas en nedräkning av temperaturen från -3 -2 -1.

Funktionsmeny

Tryck på knapp (D) för att öppna funktionsmenyn. Varje funktion bekräftas genom att man trycker på knapp (E). Om ingen bekräftelse sker inom några sekunder lämnas menyn och displayen återgår till normalläget.

Följande funktioner visas:

Välj kylfacket
Välj frysfacket
Rumstemperatur
Barnläsfunktionen
Shoppingfunktionen
Eko-funktionen
SUPER Funktionen Action Freeze
Funktionen för dryckkylning

Temperaturreglering

Tryck på knappen (D) för att välja enhet och sedan knappen (B) för att välja nödvändig temperatur.

Tryck på knappen (E) för att bekräfta valet.

Temperaturdisplayen visar den inställda temperaturen.

Den inställda temperaturen uppnås inom 24 timmar.

Några graders variation kring den inställda temperaturen är normalt och innebär inte att det är fel på produkten.

Semesterfunktionen ställer in temperaturen på +15 °C. Med denna funktion kan du ha kylskåpet avstängt och tomt under exempelvis en semester utan att dåliga lukter bildas.

För att aktivera semesterfunktionen, utför stegen för att ändra den inställda temperaturen. Temperaturdisplayen kan ändra den visade temperaturen upp till +8 °C med 1 °C åt gången. +2 °C följs av bokstaven "H". Tryck på knapp (E) för att bekräfta.

Kylskåpet är nu inställt på semesterfunktionen i energisparläge.

Viktigt Kylskåpet måste vara tomt när funktionen aktiveras.

Funktionen Rumstemperatur aktiveras genom att trycka på knapp D tills motsvarande symbol 📋 visas på displayen. Temperaturen som nu visas på displayen är den aktuella rumstemperaturen.

Du måste bekräfta valet genom att trycka på knapp E inom några sekunder. Du hör en ljudsignal och symbolen förblir tänd.

Du kan när som helst stänga av funktionen genom att trycka på knapp D tills motsvarande symbol börjar att blinka och sedan trycka på knapp E.

Barnlås

Barnlåset aktiveras genom att trycka på knapp D tills motsvarande symbol 📁 visas på displayen.

Du måste bekräfta valet genom att trycka på knapp E inom några sekunder. Du hör en ljudsignal och symbolen förblir tänd. Så länge funktionen är aktiverad ändras inga inställningar om någon trycker på knapparna.

Du kan när som helst stänga av funktionen genom att trycka på knapp D tills motsvarande symbol börjar att blinka och sedan trycka på knapp E.

Shopping-funktionen

Om du behöver lägga in en större mängd varma matvaror när du har handlat rekommenderar vi att du aktiverar Shopping-funktionen för att kyla matvarorna snab-

bare och för att inte värma upp andra matvaror i produkten.

Shopping-funktionen aktiveras genom att trycka på knapp D tills motsvarande symbol 📋 visas på displayen. Du måste bekräfta valet genom att trycka på knapp E inom några sekunder. Du hör en ljudsignal och symbolen förblir tänd.

Shopping-funktionen stängs av automatiskt efter cirka 6 timmar. Du kan när som helst stänga av funktionen genom att trycka på knapp D tills motsvarande symbol börjar att blinka och sedan trycka på knapp E.

Eko-funktionen

Eko-funktionen aktiveras genom att trycka på knapp (D) tills symbolen ♦ visas på displayen.

Du måste bekräfta valet genom att trycka på knapp (E) inom några sekunder. Du hör en ljudsignal och symbolen förblir tänd.

I detta läge ställs temperaturerna in automatiskt (+5 °C resp. -18 °C) på de bästa förhållandena för förvaring av matvaror.

Du kan när som helst stänga av funktionen genom att ändra den inställda temperaturen i kylen eller frysen.

Frysen är lämplig för infrysning av färska matvaror och längvarig förvaring av frysta och djupfrysta matvaror. Den största mängden mat som kan frysas in på 24 timmar anges på typskylten.

För att frysa in den mängd som anges på typskylten, placera matvarorna i direkt kontakt med kylytan (avlägsna lådan eller korgen). Om matvarorna fryses in i lådorna eller korgarna reduceras den maximala kapaciteten något.

För att frysa in färska matvaror behöver du aktivera funktionen Infrysning. Tryck på knapp (D) tills symbolen SUPER visas på displayen.

Du måste bekräfta valet genom att trycka på knapp (E) inom några sekunder. En ljudsignal avges och displayen visar en animering med linjer.

Efter en förkylningsperiod på 24 timmar kan du lägga in matvarorna i frysen.

Lägg matvarorna i facket eftersom detta är den kallaste platsen.

Infrysningsprocessen tar 24 timmar. Lägg inte in andra matvaror för frysning under denna period.

Denna funktion stängs av automatiskt efter 52 timmar.

Du kan när som helst stänga av funktionen genom att trycka på knapp (D) tills symbolen SUPER börjar att blinka och sedan trycka på knapp (E).

Funktionen Dryckkylning

Funktionen Dryckkylning är avsedd att användas som en säkerhetsvarning när flaskor läggs in i frysen för kylning. Funktionen aktiveras genom att trycka på knapp (D) tills symbolen √ visas på displayen.

Du måste bekräfta valet genom att trycka på knapp (E) inom några sekunder. Du hör en ljudsignal och symbolen förblir tänd.

Härmed aktiveras en timer med en förinställd tid på 30 minuter som kan justeras från 1 till 90 minuter. Tryck på knapp (B) för att ställa in önskad tid.

När den inställda tiden löper ut visas följande indikeringar:

• på displayen 88 blinkar symbolen □

• symbolen m blinkar

- symbolen ♂ blinkar

- en ljudsignal avges tills knapp (E) trycks in Var noga med att då plocka ut flaskorna ur frysen.

Du kan när som helst stänga av funktionen genom att trycka på knapp (D) tills motsvarande symbol börjar att blinka och sedan trycka på knapp (E).

Larm för övertemperatur

En temperaturökning i ett fack (t.ex. på grund av ett strömavbrott) indikeras genom att:

- temperaturen blinkar

• symbolen för frysen ■ blinkar

- symbolen ⚠ blinkar

- en ljudsignal avges

När normala förhållanden har återställts:

- ljudsignalen stängs av

- temperaturvärdet fortsätter att blinka

När du trycker på knapp (E) för att stänga av larmet visas den högsta uppnådda temperaturen i enheten på displayen 88 under några sekunder.

Displayen återgår sedan till normalläge och visar temperaturen i den valda enheten.

Medan larmet pågår kan ljudsignalen stängas av genom att trycka på knapp (E).

Invändig rengöring

Innan du använder produkten första gången, rengör dess insida och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort

Daglig användning

Infrysning av färska livsmedel

Frysfacket är lämpligt för infrysning av färska livsmedel och långvarig förvaring av frysta och djupfrysta matvaror.

För att frysa in färsk mat, låt funktionen Fast Freezing vara aktiverad i minst 24 timmar innan du lägger in ma- ten som skall frysas i frysfacet.

Placera den färska maten som skall frysas in i det övre packet.

Den största mängd mat som kan frysas inom 24 timmar anges på typskylten som sitter på insidan av kylen.

Infrysningsprocessen tar 24 timmar. Lägg inte in andra livsmedel som skall frysas under denna period.

Stäng av funktionen Fast Freezing när infrysningen är klar efter 24 timmar (se "Funktionen Fast Freezing").

Förvaring av fryst mat

Vid första uppstart eller efter ett uppehåll i avstängt läge, låt produkten stå på i minst två timmar innan du lägger in några matvaror.

Viktigt I händelse av en oavsiktlig avfrostning, t.ex. vid ett strömavbrott och avbrottet varar längre än den tid som anges i den tekniska informationen under Temperaturökningstid, måste den tinade maten konsumeras snabbt eller omedelbart tillagas och sedan frysas in på nytt (när maten har kallnat).

Upptining

Djupfryst och fryst mat kan, innan den används, tinas i kylen eller vid rumstemperatur beroende på den tid som står till förfogande för upptiningen.

Småbitar kan till och med tillagas direkt från frysen medan de fortfarande är frysta. Tillagningen tar i detta fall dock lite längre tid.

den typiska lukten hos nya produkter. Eftertorka sedan noga.

Viktigt Använd inga starka rengöringsmedel eller skurpulver eftersom sådana produkter skadar ytfinishen.

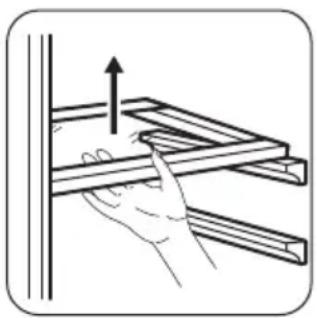

Flyttbara hyllor

Väggarna i kylskåpet är försedda med ett antal skenor så att hyllorna kan placeras enligt önskemål.

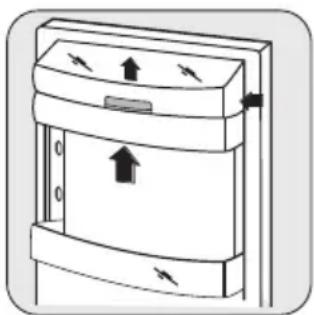

För att kunna förvara olika stora matförpackningar kan dörrhyllorna place-ras på olika nivåer.

Dra hyllan stegvis i pilarnas riktning tills den lossnar, placera den sedan enligt önskemål.

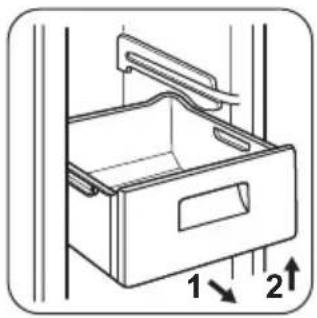

Borttagning av fryslådor från produkten

Fryslådorna har ett stopp som förhindrar att lådorna av misstag dras ut helt eller faller ut. För att ta ut en fryslåda ur produkten, drag lådan mot dig till stoppet och avlägsna sedan lådan genom att vinkla den främre delen uppåt.

För att sätta tillbaka lådan, lyft upp den främre delen något för att föra in lådan i produkten. När lådan har passerat förbi stoppen, skjut in hela lådan på plats.

• Det kan höras ett svagt porlande och ett bubblande ljud när köldmedlet pumpas genom spiralrören och rörledningarna. Detta är normalt.
• När kompressorn är i drift pumpas köldmedlet runt och det hörs ett surrande och ett pulserande ljud från kompressorn. Detta är normalt.
• Den termiska utvidgningen kan orsaka ett plötsligt knäppande ljud. Detta är ett naturligt och ofarligt fysikaliskt fenomen. Detta är normalt.

Tips om energibesparing

• Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.
• Om omgivningstemperatuen är hög, och temperaturreglaget är inställt på en hög temperatur och produkten är full med matvaror, kan kompressorn arbeta kontinuerligt och medföra att frost eller is bildas på evaporatorn. Om detta inträffar, ställ in temperaturreglaget på en lägre temperatur för att möjliggöra automatisk avfrostning och därigenom också sänka energiförbrukningen.

Tips om kylning av färska livsmedel

För att erhålla bästa resultat:

• förvara inte varm mat eller avdunstande vätskor i kylskåpet
• täck över eller förpacka maten, särskilt om den har en stark smak
• placera mat så att luft kan cirkulera fritt omkring den

Tips om kylning

Praktiska råd:

Kött (alla typer): lägg i plastpåsar och placera på glashyllan ovanför grönsakslådan.

Av säkerhetsskäl bör kött förvaras på detta sätt i högst två dvqn.

Tillagad mat och kalla rätter: dessa bör täckas över och kan placeras på valfri hylla.

Frukt och grönsaker: skölj av och rengör noga och lägg i den speciella grönsakslådan (eller lådorna i förekommande fall).

Smör och ost: dessa produkter bör läggas i särskilda, lufttäta behållare eller förpackas i aluminiumfolie eller plastpåsar för att evakuera så mycket luft som möjligt. Mjölkflaskor: dessa bör ha kapsyl och förvaras lämpligen i dörrens flaskställ.

Bananer, potatis och lökar som inte är förpackade bör inte förvaras i kylskåpet.

Tips om infrysning

Här följer några värdefulla tips som hjälper dig att använda infrysningsfunktionen på bästa sätt:

• Den maximala mängd mat som kan frysas in på 24 timmar anges på typskylten.
• Infrysningsprocessen tar 24 timmar. Ytterligare mat som skall frysas in bör inte läggas in under denna period.
• Frys endast in färska och rengjorda matvaror av hög kvalitet.
• Dela upp maten i små portioner för en snabbare och fullständig infrysning. Sedan kan du dessutom plocka ut och tina endast den mängd du behöver.
• Slå in maten i aluminiumfolie, eller lägg den i plastpåsar, och se till att förpackningarna är lufttäta.
• Låt inte färsk, ej infryst mat komma i kontakt med redan infryst mat, detta för att temperaturen inte skall öka i den infrysta maten.
• Magra matvaror håller bättre och längre än feta. Salt förkortar matens lagringstid.
• lsglass kan, om den konsumeras direkt från frysfacket, orsaka frysskador på huden.

- Det är lämpligt att anteckna datumet för infrysning på varje separat förpackning så att du kan hålla reda på förvaringstiderna.

Tips om förvaring av fryst mat

Observera följande för att utnyttja produktens prestan- da på bästa sätt:

- Kontrollera att kommersiellt infrysta matvaror har förvarats på rätt sätt av återförsäljaren.

Underhåll och rengöring

• Transportera frysta matvaror från affären till frysen så snabbt som möjligt.
• Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.
• När fryst mat tinas upp försämras den snabbt och får inte frysas in på nytt.
• Överskrid inte den förvaringsperiod som anges av matvarans tillverkare.

Försiktighet Koppla loss produkten från eluttaget innan du utför någon form av underhåll.

Kylenheten i denna produkt innehåller kolväten: underhåll och påfyllning får därför endast utföras auktoriserad servicetekniker.

Regelbunden rengöring

Utrustningen måste rengöras med jämna mellanrum:

• rengör produkten insida och alla tillbehör med ljummet vatten och en liten mängd neutral såpa.
• inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts.
• skölj och torka noga.

Viktigt Dra inte i, flytta inte och undvik att skada rörledningarna och kablarna inne i produkten. Använd aldrig skarpa rengöringsmedel, skurpulver, parfymerade rengöringsprodukter eller vaxpolermedel för att rengöra produkten invändigt eftersom sådana produkter skadar ytfinishen och efterlämnar en stark lukt.

Rengör kondensorn (svart galler) och kompressorn på produktens baksida med en borste. Detta förbättrar produktens prestanda och bidrar till en lägre energiförbrukning.

Viktigt Var försiktig så att du inte skadar kylsystemet.

Många produkter för rengöring av köksytor innehåller kemikalier som kan skada plastkomponenterna i produkten. Vi rekommenderar därför att produktens ytterhölje endast rengörs med varmt vatten och ett milt diskmedel.

Frost avlägsnas automatiskt från avdunstaren i kylutrymmet varje gång kompressorn stannar under normal användning. Det avfrostade vattnet töms ut via en ränna i en särskild behållare som sitter ovanför kompressorn på produktens baksida, där vattnet avdunstar.

Det är viktigt att regelbundet rengöra smältvattnets tömningshål i mitten av kylskåpsutrymmet för att undvika att vattnet rinner över och droppar ned på matvarorna. Använd medföljande specialverktyg som redan sitter i tömningshålet.

Avfrostning av frysen

En viss mängd frost bildas alltid på fryshyllorna och runt det övre facket.

Avfrosta frysen när frostlagret när en tjocklek på cirka 3-5 mm.

Gör så här för att avlägsna frosten:

• Stäng av produkten eller koppla loss den från eluttaget.
• Plocka ut matvarorna ur frysen, slå in dem i flera lager med tidningspapper och lägg dem på en sval plats.
• Plocka ut fryslådorna.
• Linda in lådorna i isolerande material, t.ex. filtar eller tidningspapper.
  Avfrostningen kan påskyndas genom att ställa skålar med hett vatten (ej kokande) i frysen.

• Lossa tömningskanalen från dess viloläge. Tryck in den såsom figuren visar och placera den i den nedre fryslådan där vattnet kan samlas upp.

• Skrapa försiktigt av isen när den börjar att tina. Använd en trä- eller plastskrapa för detta.

• När all is har smält, rengör insidan och torka torrt och sätt tillbaka tömningskanalen på plats.

- Sätt på frysen och lägg in de frysta matvarorna. Vi rekommenderar att du låter produkten stå i några timmar med den högsta kyleffekten så att tillräcklig förvaringstemperatur nås så snabbt som möjligt.

Viktigt Använd aldrig vassa metallverktyg för att skrapa av frost från avdunstaren eftersom den kan skadas. Använd inga mekaniska verktyg eller andra metoder för att påskynda avfrostningen utöver de som rekommenderas av tillverkaren. En temperaturökning hos frysta matförpackningar under avfrostningen kan förkorta tiden som de kan förvaras utan säkerhetsrisk.

Om maskinen inte fungerar

Försiktighet Koppla loss kylen/frysen från eluttaget innan felsökning utförs.

Endast en behörig elektriker eller annan kompetent person får utföra felsökning som inte beskrivs i denna bruksanvisning.

Viktigt Kylen/frysen avger vissa ljud under normal användning (kompressor, cirkulation av köldmedel).

Problem Möjlig orsak	Åtgärd
Kylen/frysen bullrar.	Kylen/frysen står ostadigt.	Kontrollera att kylen/frysen står stadigt (alla fyra fötterna skall ha kontakt med golvet).
Kompressorn arbetar hela tiden.	Temperaturreglaget kan vara felaktigt inställt.	Ställ in en högre temperatur.
	Dörren är inte stängd ordentligt.	Se avsnittet "Stängning av dörren".
	Dörren har öppnats för ofta.	Låt inte dörren stå öppen längre tid än nödvändigt.
	Matvarans temperatur är för hög.	Låt matvarans temperatur sjunka till rumstemperatur före förvaring.
Rumstemperaturen är för hög. Sänk rumstemperaturen.
	Funktionen Infrysning är aktiverad.	Se avsnittet "Funktionen Infrysning".
Vatten rinner på kylskåpets baksida.	Under den automatiska avfrostningen tinar frost på baksidan.	Detta är normalt.
Vatten rinner in i kylskåpet.	Vattenutloppet är igentäppt.	Rengör vattenutloppet.
Matvaror hindrar vattnet från att rin- na till vattenuppsamlaren.		Kontrollera att inga matvaror har kon-takt med den bakre väggen.
Vatten rinner på golvet. Smältvattnet rinner inte genom utlop-pet till avdunstningsbrickan ovanför kompressorn.		Anslut smältvattenutloppet till avdunst-ningsbrickan.
Problem Möjlig orsak Åtgärd
Det har bildats för mycket frost och is.	Matvaror är inte ordentligt inslagna. Förpacka matvarorna ordentligt.
	Dörren är inte stängd ordentligt.	Se avsnittet "Stängning av dörren".
Temperaturreglaget kan vara felaktigt inställt.		Ställ in en högre temperatur.
Temperaturen i kylen/frysen är för hög.	Dörren är inte stängd ordentligt. Se avsnittet "Stängning av dörren".
	Matvarans temperatur är för hög.	Låt matvarans temperatur sjunka till rumstemperatur före förvaring.
	Många matvaror förvaras samtidigt.	Förvara färre matvaror samtidigt.
Temperaturen i kylskåpet är för hög.	Det cirkulerar ingen kalluft i kylen. Se till att kalluft cirkulerar i kylen.
Temperaturen i frysen är för hög.	Matvaror är placerade för nära varandra.	Placera matvarorna så att kalluft kan cirkulera.
Kylen/frysen fungerar inte.	Kylen/frysen är avstängd.	Sätt på kylen/frysen.
Stickkontakten sitter inte ordentligt i eluttaget.		Sätt i stickkontakten ordentligt i elutta-get.
Kylen/frysen får ingen ström. Elutta-get är strömlöst.		Anslut en annan elektrisk apparat till eluttaget för att kontrollera. Kontakta en behörig elektriker.
Belysningen fungerar inte.	Lampan är i standby-läge.	Stäng och öppna dörren.
Lampan är trasig. Se avsnittet "Byte av lampan".

Kontakta vår lokala serviceavdelning om dessa råd inte löser problemet.

Byte av lampan

1. Gör produkten strömlös
2. Tryck på den rörliga delen för att lossa lampglaset (1).
3. Avlägsna lampglaset (2).
4. Byt ut lampan mot en med samma effekt och som är är särskilt tillverkad endast för produkten.
5. Sätt tillbaka lampglaset.
6. Sätt in stickkontakten i eluttaget.
7. Öppna luckan. Kontrollera att belysningen tänds.

1. Rengör dörrtätningarna.
2. Justera dörren vid behov. Se avsnitt "Installation".
3. Byt vid behov ut defekta dörrtätningar. Kontakta serviceavdelningen.

Mått
Höjd 1750 mm
Bredd 595 mm
Djup 658 mm
Temperaturökningstid 20 tim.
Nätspänning 230 - 240 V
Frekvens 50 Hz

Den tekniska informationen anges på typskylten som sitter till vänster inne i produkten samt på energietiketten.

Installation

Försiktighet För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt,

läs noga igenom avsnittet "Säkerhetsinformation" innan du installerar produkten.

Placering

Installera produkten på en plats där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten:

Klimat-klass	Omgivningstemperatur
SN +10 till +32 °C
N +16 till +32 °C
ST +16 till +38 °C
T +16 till +43 °C

Placering

Produkten bör placeras på säkert avständ från värmekällor såsom element, varmvattensberedare, direkt solsken, etc. Se till att luften kan cirkulera fritt runt produktens baksida. För att säkerställa bästa prestanda om produkten placeras under en överhängande väggenhet måste det vara minst 100 mm avständ mellan produktens ovansida och väggenheten. Produkten bör dock helst inte placeras under överhängande väggen-

heter. Produkten kan justeras in i våg med en eller flera justerbara fötter.

Varning Det måste gå att koppla bort produkten från elnätet. Stickkontakten måste därför vara lätt somma åt när produkten har installerats.

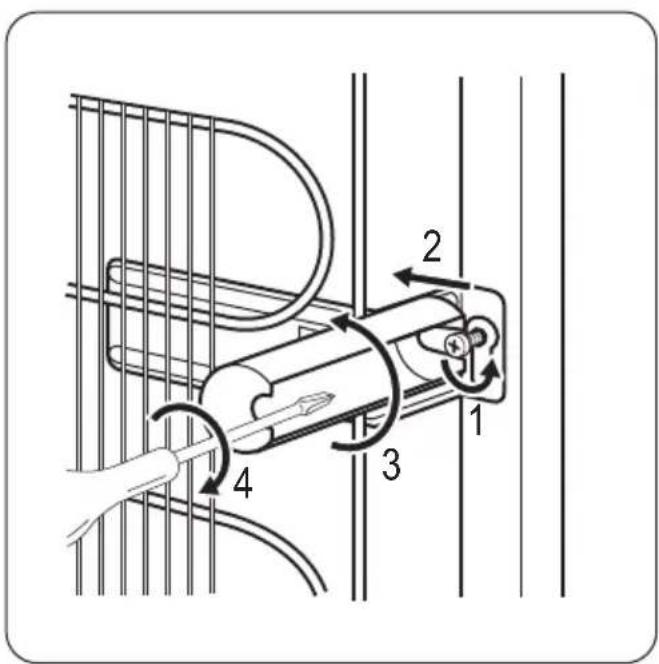

Bakre distanshållare

De två distanshållarna finns i påsen med dokumentationen.

Montera distanshållarna på följande sätt:

1. Lossa skruven.
2. Sätt distanshållaren under skruven.
3. Vrid vredet till rätt läge.
4. Dra åt skruvarna igen.

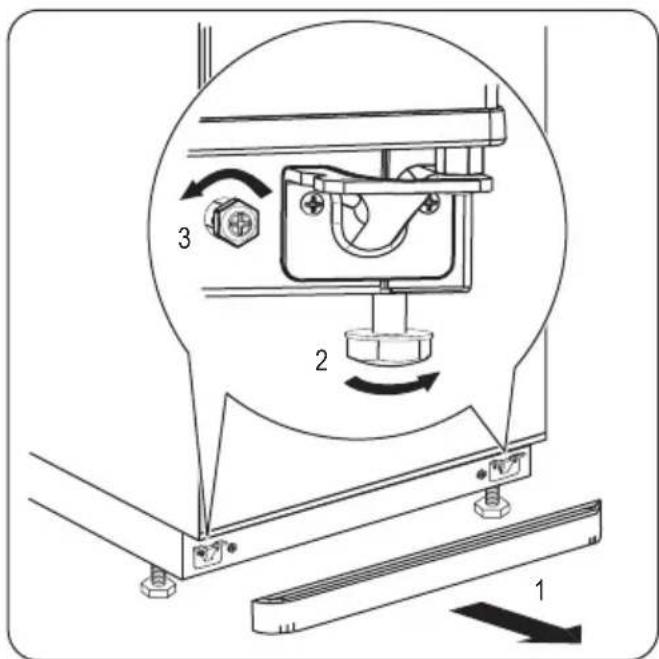

En noggrann avvägning förhindrar att produkten vibrerar och bullrar under drift. Gör på följande sätt för att justera produktens höjd:

1. Avlägsna sockeln i botten framtill på produkten (1).
2. Lossa eller dra åt de två justerbara främre fötterna (2).
3. Lossa eller dra åt skruven (3) för att justera bakhjulet.
4. Montera sockeln.

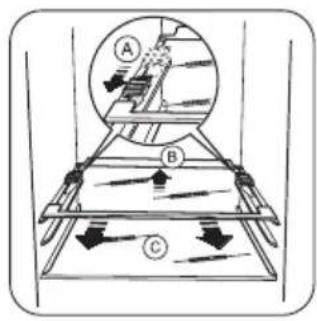

Borttagning av hyllspärrarna

Din produkt är utrustad med hyllspärrar för att låsa hylorna under transport.

Ta bort dem enligt följan- de:

1. Flytta hyllspärrarna i pilens riktning (A).
2. Lyft hyllan bakifrån och tryck den försiktigt framåt tills den lossnar (B).
3. Ta bort spärrarna (C).

Kontrollera före anslutning till ett eluttag att nätspanningen och nätfrekvensen överensstämmer med de värden som anges på typskylten.

Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser.

Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts.

Denna produkt uppfyller kraven enligt EG-direktiven för CE-märkning.

Omhängning av dörrar

Varning Dra ur stickkontakten från eluttaget innan du påbörjar arbetet.

Viktigt Vi rekommenderar att du ber någon om hjälp med att hålla ett fast grepp om dörren under arbetets gång.


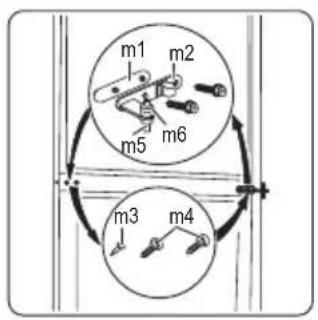

• Öppna dörrarna. Skruva loss det mittersta gångjärnet (m2). Ta bort plastunderlägget (m1).
• Ta bort distanshållaren (m6) och flytta den till andra sidan av gångjärnsaxeln (m5).
  • Ta bort dörrarna.
• Ta bort den vänstra kåpsprinten från det mittersta gångjärnet (m3, m4) och flytta den till andra sidan.
• Sätt det mellersta gångjärnets (m5) sprint i det vänstra hålet på den nedre dörren.

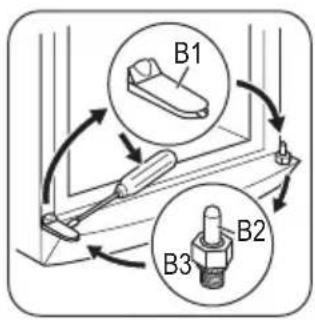

• Tag bort käpan (B1) med ett verktyg.
- Skruva loss den nedre gångjärnsaxeln (B2) och distanshållaren (B3) och placera dem på motsatta sidan.
• Sätt fast kåpan (B1) på den motsatta sidan.

• Avlägsna pluggarna (1) ovanpå båda dörrarna och flytta dem till andra sidan.
• Sätt tillbaka den undre dörren på den nedre gångjärnsaxeln (B2).
• Sätt det mittersta gångjärnet (m2) i den nedre dörrens vänstra hål.

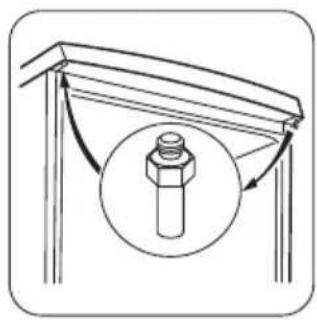

• Avlägsna den övre gångjärnsupphängningen och placera den på motsatta sidan.
• Sätt den övre dörren på den övre gångjärnsaxeln.
• Sätt tillbaka den övre dörren på den mittersta gångjärnsaxeln (m5) samtidigt som du lutar båda dörrarna något.
• Skruva fast det mitters- ta gångjärnet igen (m2). Glöm inte plas- tunderlägget (m1).

Kontrollera slutligen följande:

• Alla skruvar är åtdragna.
• Dörrkanterna löper parallellt med kylskåpets kanter.
• Magnettätningen suger fast ordentligt mot skåpet.
  • Dörren öppnas och stängs ordentligt.

Om rumstemperaturen är låg (t.ex. på vintern) kanske tätningen inte fäster ordentligt. Vänta i så fall tills tätningen har anpassat sig på naturlig väg.

Om du inte vill hänga om dörren själv kan du kontakta den lokala servicegivaren. En servicetekniker hänger om den mot en avgift.

Miljöskydd

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar

du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

www.electrolux.com/shop
