S 5132 - Luftkonditionering QLIMA - Gratis bruksanvisning och manual

Produkttyp	Väggmonterad split luftkonditionering
Modell	S 5132
Märke	Qlima
Kylkapacitet (nominell)	3500 W (1260 - 4455 W)
Värmekapacitet (nominell)	3810 W (1067 - 4865 W)
Energieffektivitetsklass (kyla)	A++
Energieffektivitetsklass (värme)	A+
SEER	6.7
SCOP	4.2
Avfuktningskapacitet	33 L/24h (vid 32°C, 80% RH)
Effektförbrukning (kyla/värme)	1.2 kW / 1.1 kW
Strömförsörjning	220-240 V ~ 50 Hz, 1 fas
Ström (kyla/värme)	5.0 A / 4.6 A
Luftflöde (Hög/Med/Låg)	563 / 497 / 224 m³/h
Driftstemperaturområde (kyla/värme/avfuktning)	17-32°C / 0-30°C / 10-32°C (inomhus); -25-50°C / -25-30°C / 0-50°C (utomhus)
Termostaatområde	17 - 30 °C
Kompressortyp	Rotary
Fläkthastigheter	3 (Låg, Med, Hög) + Auto
Köldmedium	R410A, 950 g (GWP = 2088)
Mått inomhus (B x H x D)	805 x 193 x 302 mm
Mått utomhus (B x H x D)	800 x 333 x 554 mm
Nettovikt inomhus / utomhus	7.7 kg / 29.1 kg
Ljudtrycksnivå inomhus (Hög/Låg)	41 dB(A) / 23 dB(A)
Ljudtrycksnivå utomhus	56 dB(A)
Skyddsklass inomhus / utomhus	IPX0 / IP24
Funktioner	Auto, Kyla, Torr, Värme, Endast fläkt, Sömn, Timer, Turbo, Swing, Tyst, Follow Me, Active Clean, Frysskydd
Luftfilter	Nätfilter, aktivt kol, 3M HAF (utbytbart)
Filterrengöringsintervall	Varannan vecka
Garanti (kompressor / andra delar)	48 månader / 24 månader

Vanliga frågor - S 5132 QLIMA

Hur rengör jag luftfiltren?

Rengör nätfiltret varannan vecka med dammsugare eller vatten. Filtren av aktivt kol och 3M HAF kan inte rengöras och bör bytas två gånger per säsong. Innan byte, se till att filtren är helt torra.

Hur ställer jag in timern för att slå på/stänga av enheten?

Tryck på Timer ON eller Timer OFF knappen på fjärrkontrollen. Varje tryck ökar tiden i steg om 30 minuter upp till 10 timmar, därefter i steg om 1 timme upp till 24 timmar. Den inställda tiden är relativ till aktuell tid.

Vad betyder felkod EC på displayen?

Felkod EC indikerar ett köldmedieläckage. Enheten stannar automatiskt. Starta inte om; kontakta din leverantör för service.

Kan jag använda enheten utan fjärrkontroll?

Ja. Tryck på MANUAL CONTROL knappen på inomhusenhetens högra sidopanel. Första tryck: forcerat AUTO-läge. Andra tryck: forcerat KYLA-läge. Tredje tryck: stäng av. Detta är endast för test eller nödfall; regelbunden användning kräver fjärrkontrollen.

Hur justerar jag luftflödets riktning?

Använd Air Direction-knappen (⑧) på fjärrkontrollen för att justera den horisontella lamellen. För vertikal (vänster-höger) justering, flytta spaken manuellt på inomhusenheten. Tryck på SWING (⑦) för automatisk swing.

Vad är Sömnläget?

Tryck på SLEEP-knappen under KYLA, VÄRME eller AUTO-läge. I KYLA-läge ökar den inställda temperaturen med 1°C per timme i 2 timmar; i VÄRME-läge minskar den. Efter 2 timmar förblir temperaturen konstant i 5 timmar, sedan stängs enheten av.

Hur aktiverar jag Turbo-funktionen?

Tryck på TURBO-knappen under KYLA-läge för kraftfull kylning. Tryck igen för att avbryta. Håll knappen intryckt i mer än 2 sekunder för att aktivera Active Clean-läget, som rengör förångaren.

Vad är frysskyddsläget (FP)?

Tryck på Low Sound-knappen i mer än 2 sekunder i VÄRME-läge för att aktivera FP-läget. Enheten håller en rumstemperatur på cirka 8°C för att förhindra frysning. Displayen visar 'FP'. Tryck på knappen igen för att avsluta.

Varför avger enheten vit dimma?

Vit dimma kan uppstå när det är stor temperaturskillnad mellan inomhusluft och konditionerad luft (särskilt i fuktiga förhållanden) eller efter avfrostning i VÄRME-läge. Detta är normalt och tillfälligt.

Hur byter jag batterierna i fjärrkontrollen?

Ta bort batterilocket på baksidan. Sätt i två AAA/LR03 alkaliska batterier och se till att polariteten (+/-) är korrekt. Blanda inte gamla och nya batterier eller olika typer. Genomsnittlig batteritid är cirka 6 månader.

BRUKSANVISNING S 5132 QLIMA

07 i 3 sekunder, när:

OF i 3 sekunder, när:

ON i 3 sekunder när:

OF i 3 sekunder när:

dF när anti-kaldluft funksjonen er slätt på (kjøling- & oppvarmingsenheter)

Grattis till ditt köp av din Qlima luftkonditioneringsapparat. Du har köpt en högkvalitativ

produkt som du med rätt användning kommer att kunna glädjas åt i många år.

Läs först igenom denna bruksanvisning för att säkerställa maximal livstid för din

luftkonditioneringsapparat.

Å tillverkarens vägnar tillhandahåller vi 24 månaders garanti på alla defekter på

material och utförande och 48 månaders garanti på kompressor. Lycka till med din

luftkonditioneringsapparat!

Med vänlig hälsning,

PVG Holding b.v.

Kundtjänstavdelningen

1. BÖRJA MED ATT LÄSA IGENOM ANVISNINGARNA FÖR ANVÄNDNING.

2. KONTAKTA FÖRSÄLJAREN OM DET ÄR NÅGOT DU UNDRAR ÖVER.

S

98

INNEHÅLL

A SÄKERHETSANVISNINGAR

B. NAMN PÅ DELAR

C. DRIFTSTEMPERATUR

D. ANVÄNDNING MED FJÄRRKONTROLL

E. Manuell drift (Utan fjärrstyrning)

F. OPTIMAL ANVÄNDNING

G. JUSTERA LUFTFLÖDESRIKTNING

H. SÄ HÄR FUNGERAR LUFTKONDITIONERINGSAPPARATEN

I. UNDERHÄLL

J. TIPS OM ANVÄNDNING

K. TIPS OM FELSÖKNING

L. GARANTIVILLKOR

M. TEKNISKA DATA

LÄS DENNA BRUKSANVISNING

I bruksanvisningen hittar du många nyttiga tips om hur du använder och sköter din luftkonditioneringsapparat på rätt sätt. Du hittar många svar på vanliga problem i kapitlet Tip om felsökning. Om du först läser igenom kapitel J "Tips om felsökning", behöver du kanske inte ringa efter service.

A SÄKERHETSANVISNINGAR

Installera endast enheten om den uppfyller kraven i lokala/nationella lagar, förordningar och standarder. Den här produkten är avsedd att användas som luftkonditionering i bostäder och är endast avsedd för användning på torra platser, under normala hushållsförhållanden, inomhus i vardagsrum, kök och garage. Kontrollera elnätets spänning och frekvens. Enheten lämpar sig enbart för jordade uttag, anslutningsspänning 220-240 V\~/ 50 Hz. Modellerna 4.8kW måste anslutas direkt till strömkällan med den medföljande strömkabeln.

VIKTIGT

• Enheten MÅSTE alltid ha en jordad anslutning. Om strömkällan inte är jordad får du inte ansluta enheten. Kontakten måste alltid vara lättåtkomlig när enheten är ansluten. Läs noga igenom denna bruksanvisning och följ instruktionerna.
• Klimatanläggningen innehåller köldmedia och kan bli klassad som tryck/kyl utrustning. Kontakta därför alltid en auktoriserad kylmontör för service, installation och underhåll av klimatanläggningen. Klimatanläggningen ska inspekteras och kontrolleras årligen av auktoriserad kylmontör. Garantin är ogiltig vid skador orsakade av försummelse eller aktiviteter som skiljer sig från de som omnämns i den här instruktionsboken.

Innan du ansluter enheten ska du kontrollera följande:

• Spänningsförsörjningen måste matcha elnätsspänningen som anges på märkplåten.
• Uttaget och strömkällan måste lämpa sig för den ström som anges på märkplåten.
• Kontakten på enhetens sladd måste passa i vägguttaget.
• Enheten måste placeras på en plan och stabil yta.

Strömkällan till enheten måste kontrolleras av en kvalifice-rad professionell person om du har några tvivel angående kompatibiliteten.

• Den här enheten tillverkas enligt CE-säkerhetsstandarder. Trots detta bör du ändå vara försiktig, precis som med alla elektriska enheter.
• Täck aldrig luftintaget och luftutsläppet.
• Låt aldrig enheten komma i kontakt med kemikalier.
• Spreja aldrig enheten med vatten och sänk aldrig ned den i vatten. Stäng av enheten och koppla bort strömmen ifall vatten tränger in i inomhusenheten.
• För inte in händer, fingrar eller några föremål i enhetens öppningar.
• Använd aldrig förlängningssladd för att ansluta enheten till strömkällan. Om det inte finns något lämpligt, jordat vägguttag i närheten kan du få ett installerat av en kvalificerad elektriker.
• Reparationer bör endast utföras av kvalificerade servicetekniker eller din leverantör. Följ instruktionerna för användning och underhåll i den här enhetens användarhandbok.
• Dra alltid ut kontakten ur vägguttaget när enheten inte används.
• Starta/stoppa inte luftkonditioneringsapparaten genom att sätta i/dra ut strömkontakten. Använd endast de specifika knapparna på luftkonditioneringsapparaten eller fjärrkontrollen.
• Täck inte över luftkonditioneringsapparaten när den är i drift. Bryt strömmen innan du öppnar enheten.
• Dra alltid ur kontakten ur eluttaget eller koppla bort strömförsörjningen medan luftkonditioneringen ska rengöras eller är på service.
• Placera inga gasbrännare, kaminer och/eller spisar i luftflödet.
• Använd inte knapparna och vidrör inte luftkonditione-

ringsapparaten med våta händer.

• Tänk på att utomhusenheten avger ljud när den används. Detta kan strida mot lokala bestämmelser. Det är användarens ansvar att kontrollera och säkerställa att utrustningen efterlever alla lokala bestämmelser.
• Denna apparat är inte avsedd för användning av personer (inklusive barn) med minskade fysiska, sensoriska eller mentala möjligheter, eller som saknar erfarenhet och kunskap, såvida de inte fått vägledning eller instruktioner vad gäller användning av apparaten av en person som ansvarar för deras säkerhet.
• Barn bör övervakas för att garantera att de inte leker med apparaten.
• Det är tillrådligt att undvika det direkta luftflödet.
• Drick aldrig kondensvatten från luftkonditioneringen.
• Gör inga ingrepp eller modifieringar i enheterna.
• Om elkabeln är skadad måste den bytas ut av tillverkaren, dess kundtjänst eller personer med jämförbara kvalifikationer för att förhindra fara.
• Den här anordningen kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller bristande kunskaper om de erhållit övervakning eller instruktioner avseende användning av denna enhet på ett säkert sätt och förstår riskerna. Barn får inte leka med enheten. Rengöring och användarunderhåll får inte utföras av barn utan övervakning.

OBSERVERA!

• Använd inte enheten om strömsladden, kontakten, höljet eller kontrollpanelen är sönder.
• Underlåtelse att följa instruktionerna kan leda till att enhetens garanti upphör att gälla.

Anteckning om fluorerade gaser

1. Denna luftkonditioneringsapparat innehåller fluorerade gaser. För mer specifik information på typ av gas och mängd, se relevant beteckning på själva enheten.
2. Installation, service, underhåll och reparation av enheten ska utföras av en behörig tekniker.
3. Avinstallering och återvinning av produkten ska utföras av en behörig tekniker.
4. Om systemet har ett system för detektering av läckage installerat, måste det kontrolleras för läckage åtminstone var 12:e månad.
5. När enheten kontrolleras för läckage, rekommenderas att ett lämpligt register för alla kontroller förs.
6. Denna luftkonditioneringsapparat är en hermetiskt tillsluten enhet som innehåller fluorerade gaser.

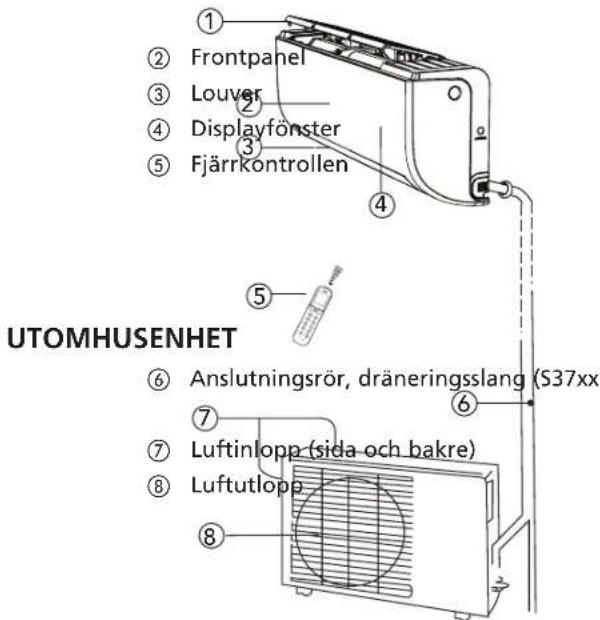

B NAMN PÅ DELAR

INOMHUSENHET Inomhusenhet

① Luftfilter (dra ut)

Utomhusenhet

anslutningsrör medföljer inte)

OBS!

Alla bilder i denna bruksanvisning och på förpackningen är endast avsedda som illustrationer och förklaringar. De kan skilja sig något från den luftkonditioneringsapparat som du har köpt. Det är den faktiska utformningen som gäller.

FUNKTIONSINDIKATORER PÅ INOMHUSENHETENS DISPLAYPANEL

07 | 3 sekunder när:

• TIMER ON (PÅ) är inställd
- FRESH (FRÄSCH), SWING (SVÄNG), TURBO, eller SILENCE (TYST)-funktionerna är påslagna

OF 13 sekunder när:

• TIMER OFF (FRÅN) är inställd
- FRESH (FRÄSCH), SWING (SVÄNG), TURBO, eller SILENCE (TYST)-funktionerna är avstängda

cF vid avfrostning (kylnings - och uppvärmningsenheter)

df när Icke kall luft-funktionen är påslagen (kylnings - och uppvärmningsenheter)

5C när enheten är självrengörande (vissa enheter)

FP när frostskyddet är påslaget (vissa enheter) när funktionen trädlös kontroll är aktiverad (vissa enheter)

88 när ECO-funktionen (vissa enheter) är aktiverad, lyser 88 gradvis en efter en som E -- C-- O -- set inställd temperatur -- E ..... i intervall om en sekund

I övriga lägen, visar enheten din temperaturinställning.

I fläkt- och avfuktningsläge, visar enheten rumstemperaturen.

C DRIFTTEMPERATUR

Kylning, uppvärmning och avfuktning är som mest effektivt vid följande in- och utomhustemperaturer:

LägeTemperatur	Kylning	Uppvärmning	Avfuktningsdrift
Rumstemperatur	17°C - 32°C	0°C - 30°C	10°C - 32°C
Utomhustemperatur	-25°C - 50°C	-25°C - 30°C	0°C - 50°C

FÖRSIKTIGHET

• När luftkonditioneringen används vid andra temperaturer än de som anges ovan kan vissa säkerhetsfunktioner få enheten ur funktion.
• Om luftkonditioneringsapparaten används i rum där den relativa luftfuktigheten överstiger 80 %, kan det bildas kondens på luftkonditioneringsapparatens hölje. Ställ in jalusin för vertikalt luftflöde i dess maximala vinkel (vertikalt mot golvet) och ställ in fläktläget på HIGH (hög).
• För att luftkonditioneringsapparaten ska ge maimal effekt, stäng alltid dörrar och fönster under kylning eller uppvärmning.

S

104

D ANVÄNDA FJÄRRKONTROLL

OBS!

• Rikta alltid fjärrkontrollen mot mottagaren på inomhusenheten. Se till att det inte finns några hinder mellan fjärrkontrollen och mottagaren på inomhusenheten. Annars kan mottagaren inte fånga upp signalen från fjärrkontrollen och luftkonditioneringsapparaten kan inte fungera ordentligt.
• Max. räckvidd för fjärrkontrollen är cirka 6-7 meter.

OBS!

Håll fjärrkontrollen så att dess signal kan nå enhetens mottagare. När du väljer timerdrift, skickar fjärrkontrollen automatiskt en signal till inomhusenheten vid den angivna tidpunkten. Om du håller fjärrkontrollen i en position som förhindrar tillräcklig signalöverföring, kan en tidsfördröjning på upp till 15 minuter inträffa.

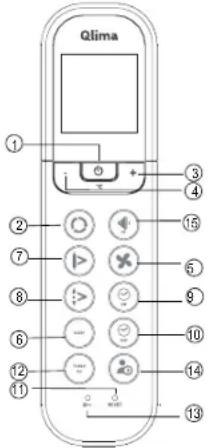

Fjärrkontrollens funktionsknappar

① On/Off (på/av): Tryck på denna knapp för att starta driften. Tryck en gång till på denna knapp för att stoppa driften.
② Mode (läge): Varje gång du trycker på denna knapp, väljs ett läge i ordningsföljden AUTO COOL DRY HEAT FAN (auto/kylning/avfuktning/uppvärmning/fläkt) enligt följande figur:

③ + -knapp: Tryck på knappen för att öka inomhustemperaturinställningen till max. 30°C.
④ - -knapp: Tryck på knappen för att sänka inomhustemperaturinställningen till min. 17°C.
⑤ Fan (fläkt): Med denna knapp väljer du fläkthastighet. Varje gång du trycker på knappen väljs en fläkthastighet i ordningsföljden AUTO, LOW, MED HIGH Auto (auto, låg, medel, hög, auto). När du väljer läget AUTO eller DRY, regleras fläkthastigheten automatiskt och du kan inte ställa in den själv.
⑥ SLEEP-knapp: Tryck på denna knapp för att försätta enheten i energisparläge. Tryck en gång till för att annullera funktionen. Denna funktion, som bara kan användas i kombination med kyla, värme eller automatiskt läge [COOL, HEAT och AUTO], säkerställer att luftkonditioneringen automatiskt ökar temperaturen med 1°C per timme (i kylläge) eller minskar (i värmedrift) under de första 2 timmarna. Luftkonditioneringen kommer sedan att vidhålla denna temperatur under 5 timmar (inställd temperatur + eller - 2 grader). Då stängs enheten av automatiskt.

⑦ Swing (sväng): Tryck på SWING-knappen för att aktivera svängfunktionen. Tryck en gång till på knappen för att stoppa.

⑧ Air direction (luftriktning): Tryck på denna knapp för att ändra jalusins svängningsriktning. Jalusins svängningsriktning är 6° för varje tryckning. När jalusin svänger vid en viss vinkel som skulle påverka luftkonditioneringsapparatens kylnings- eller uppvärmningseffekt, ändrar den automatiskt svängningsriktning. Ingen symbol visas i displayområdet när du trycker på denna knapp.

⑨ Timer on (timer på): Tryck på denna knapp för att initiera funktionen för automatisk påslagning vid en viss tid. Varje tryckning ökar den automatiska timerinställningen med 30-minuters steg. När inställningstiden visar 10Hr (10 timmar), ökar varje tryckning den automatiska timerinställningen med 60-minuters steg. Du annullerar det automatiska påslagningsprogrammet genom att fortsätt att trycka på knappen tills 0.0 visas.

⑩ Timer off (timer av): Tryck på denna knapp för att initiera funktionen för automatisk avstängning vid en viss tid. Varje tryckning ökar den automatiska timerinställningen med 30-minuters steg. När inställningstiden visar 10Hr (10 timmar), ökar varje tryckning den automatiska timerinställningen med 60-minuters steg. Du annullerar det automatiska avstängningsprogrammet genom att fortsätt att trycka på knappen tills 0.0 visas.

⑪ RESET-knapp: När du trycker på den nersänkta RESET-knappen, annulleras alla befintliga inställningar och kontrollen återställs till grundinställningarna.

⑫ TURBO-knapp/Active Clean knapp: Tryck på denna knapp i läget KYLNING så kyler luftkonditioneringsapparaten extra kraftfullt. Tryck en gång till för att annullera TURBO-funktionen. Om du håller den här knappen intryckt (> 2 s) övergår aggregatet till Active Clean-läget. En komplett process startas för att rengöra förångarens insida och reducera bakterietillväxten. När funktionen aktiveras raderas alla timerinställningar. Gå ur Active Clean-läget genom att trycka in knappen på nytt (> 2 s).

⑬ LOCK-knapp: När du trycker på den nersänkta LOCK-knappen, låses alla befintliga inställningar och fjärrkontrollen godtar inga andra åtgärder än låsfunktionen. Tryck en gång till för att annullera låsläget.

⑭ LED DISPLAY / FOLLOW ME-knapp: Genom att trycka på denna knapp kan du stänga av displayens bakgrundsbelysning med fjärrkontrollen. Belysningen växlar automatiskt igen om inga knappar trycks ned de närmaste 3 sekunderna (gäller inte enheter som inte är utrustade med denna funktion).

När du trycker i mer än 2 sekunder, aktiveras FOLLOW ME (FÖLJ MIG)-FUNKTIONEN. Tryck längre än 2 sekunder igen för att avaktivera.

Låg ljudnivå-knapp / inomhusfrysskydd: Om du trycker på knappen sänks inomhusljudnivån till 21 dB(A). Inomhusfläktens varvtal sänks till sin lägsta nivå. När du trycker på den här knappen (>2 sekunder) övergår apparaten till ett antifrysläge. Apparaten åsidosätter inställningen för inomhustemperatur och reglerar den till cirka 8 °C. På det sättet kan du skydda ditt hem från frysning under kalla perioder med lägsta möjliga energiförbrukning. När detta läge är valt visas "FP" på displayen på inomhusenheten. Denna knapp kan endast aktiveras i uppvärmningsläge. Avaktivera antifrysläget: Tryck på knappen igen.

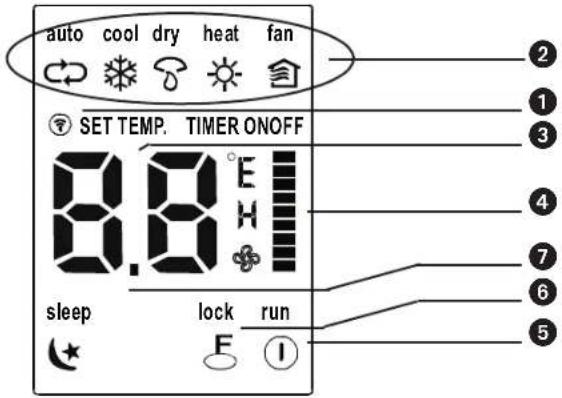

Indikatorernas namn och funktioner på fjärrkontrollen

Displaypanel

① ÖVERFÖRINGS-indikator: Denna indikator tänds när fjärrkontrollen överför signaler till inomhusenheten.
② DRIFT-indikator: När du trycker på lägesknappen MODE, visas aktuellt driftläge – AUTO, COOL (kilning), DRY (avfuktning), HEAT (uppvärmning - endast kylning för modeller utan uppvärmningsfunktion), FAN (endast fläkt)
③ TEMPERATUR/TIMER DISPLAY-indikator: Detta område visar den inställda temperaturen (17°C – 30°C). I TIMER-läget visas timerns på/av-inställning. I läget FLÄKT visas inget. Detta display-område visar inställningarna för TIMER. Om endast starttid för drift är inställd visas TIMER ON. Om endast stopptid för drift är inställd visas TIMER OFF. Om båda funktioner är inställda visas TIMER ON-OFF, som indikerar att du valt att ställa in både start- och stopptid.
④ FLÄKTHASTIGHETS-indikator: Tryck på knappen FAN SPEED för att välja önskad fläkthastighet (Auto-Låg -Med I- Hög). Ditt val visas i LCD-fönstret, förutom vid automatisk fläkthastighet. Fläkthastigheten är inställd p å AUTO när driftsläget är antingen AUTO eller DRY (torr).
⑤ PÅ/AV-indikator: Denna symbol visas när enheten sätts på med fjärrkontrollen, och försvinner när enheten stängs av.
⑥ LÅS-indikator: LÅS-displayen visas när du trycker på LOCK-knappen. Tryck på LOCK-knappen för att rensa displayen.
⑦ Insomningsdisplay: Visas under insomningsdrift. Tryck en gång till på knappen SLEEP för att lämna läget.

OBS!

Alla poster som visas i fig.2 är avsedda att tydliggöra. Men under den faktiska driften är det bara de relevanta funktionsposterna som visas på displaypanelen.

Använda fjärrkontroll

Sätta i/byta ut batterier

Använd två alkaliska torrbatterier (AAA/LR03).

Använd inte laddningsbara batterier.

1. Ta bort batteriluckan baktill på fjärrkontrollen genom att dra den i pilens riktning på luckan.
2. Sätt i de nya batterierna. Se till att polerna (+) och (-) på batterierna vänds rätt.
3. Sätt tillbaka luckan genom att skjuta den tillbaka på plats.

OBS!

• När batterierna är urtagna, raderar fjärrkontrollen alla programmerade inställningar. När du har satt in nya batterier måste du programmera om fjärrkontrollen.
• När du byter batterier ska du inte använda gamla batterier eller blanda batterier av olika typer. Det kan orsaka felfunktion hos fjärrkontrollen.
• Om du inte ska använda fjärrkontrollen på flera veckor ska du ta ur batterierna. I annat fall kan läckande batterisyra skada fjärrkontrollen.
• Genomsnittlig batterilivslängd är 6 månader vid normal användning.
• Byt batterier då du inte hör någon svarssignal från inomhusenheten eller då överföringsindikatorn inte visas.
• Blanda aldrig nya och gamla batterier. Använd aldrig olika batterityper (t.ex. alkaliska och mangandioxid) samtidigt.

AUTOMATISK DRIFT

När luftkonditioneringsapparaten är klar för användning (kontrollera att enheten är ansluten till nätströmmen och att vägguttaget fungerar), slå på strömmen. Driftindikatorlampan på displaypanelen på inomhusenheten börjar blinka.

1. Använd knappen Mode (läge) för att välja AUTO.
2. Tryck på knappen + eller - för att ställa in önskad rumstemperatur.
3. Tryck på On/Off-knappen för att starta luftkonditioneringsapparaten. Driftan på displaypanelen på inomhusenheten tänds. Driftläget är AUTO. FLÄKTHASTIGHETEN regleras automatiskt.
4. Tryck en gång till på On/Off för att stoppa driften.

OBS!

• I AUTO-läget, fungerar luftkonditioneringen med automatiskt läge kyla, värme, ventilation enligt den uppmätta skillnaden mellan det faktiska omgivande rummet och temperaturen som är inställd med fjärrkontrollen..
• Om läget AUTO inte känns rätt för dig, kan du välja önskat läge manuellt.

KYLNING, UPPVÄRMNING OCH ENDAST FLÄKT

1. Om du inte är nöjd med läget AUTO kan du manuellt förbikoppla inställningarna med hjälp av lägena för KYLNING, AVFUKTNING, UPPVÄRMNING eller ENBART FLÄKT som du får fram genom att trycka på knappen ②.
2. Tryck på knappen + eller - (③ och ④) för att ställa in önskad rumstemperatur.
3. Tryck på Fan-knappen ⑤ för att välja AUTO, HIGH (hög), MED (medel) eller LOW (låg) för fläktläget.
4. Tryck på On/Off-knappen ①. Driftlampan tänds och luftkonditioneringsapparaten startar enligt dina inställningar. Tryck en gång till på On/Off ① för att stoppa driften.

OBS!

Läget FAN ONLY (enbart fläkt) kan inte användas för att reglera temperaturen. I detta läge är endast steg 1, 3 och 4 tillämpliga.

AVFUKTNING

1. Tryck på Mode -knappen ② för att välja DRY (avfuktning).
2. Tryck på knappen + eller - (③ och ④) för att ställa in önskad temperatur.
3. Tryck på On/Off-knappen ①. Driftlampan tänds och luftkonditioneringsapparaten startar i avfuktningsläget. Tryck en gång till på On/Off ① för att stoppa driften.

S

108

OBS!

På grund av skillnaden mellan enhetens inställda temperatur och den faktiska inomhustemperaturen, kommer luftkonditioneringsapparaten i avfuktningsläge att automatiskt köra många gånger utan att köra lägena för kylning eller enbart fläkt.

TIMERDRIFT

Tryck på knappen Timer on/off (⑨ and ⑩) för att ställa in påslagnings- och avstängningstid för enheten. Den effektiva drifttiden som fjärrkontrollen ställer in för timerfunktionen är begränsad till en period mellan 0,5 och högst 24 timmar.

1. Ställa in START-tid.

1.1 Tryck på knappen Timer on ⑨. Fjärrkontrollen visar ON TIMER, den senaste inställda starttiden och signalen "h" visas på timerdisplayområdet. Nu kan du på nytt ställa in den tid då driften ska STARTA.
1.2 Tryck en gång till på knappen Timer on ⑨ för att ställa in önskad starttid för enheten.
1.3 När du har ställt in Timer on, är det en halv sekunds fördröjning innan fjärrkontrollen överför signalen till luftkonditioneringsapparaten.

2.2. Ställa in STOPP-tid.

2.1 Tryck på knappen Timer off ⑩. Fjärrkontrollen visar OFF TIMER och den senaste inställda stopptiden i timmar visas på timerdisplayområdet. Nu kan du på nytt ställa in den tid då driften ska STOPPA.
2.2 Tryck en gång till på knappen Timer off ⑩ för att ställa in den tid då du vill stoppa driften.
2.3 När du har ställt in Timer off, är det en halv sekunds fördröjning innan fjärrkontrollen överför signalen till luftkonditioneringsapparaten.

timerinställning

För att starta luftkonditioneringsapparaten om 6 timmar:

1. Tryck på knappen TIMER ON. Den senast inställda starttiden och signalen "h" visas på displayen.
2. Tryck på knappen TIMER ON för att visa "6:0h".
3. Vänta i en sekund tills den digitala displayen visar temperaturen igen. Indikatorn "TIMER ON" visas fortfarande och denna funktion är aktiverad.

Kombinerad timer

(samtidig inställning av både TIMER ON (på) och OFF (av).

MER ON

(På --> Stopp --> Starta drift)

Denna funktion är praktisk när du vill att luftkonditioneringsapparaten ska stoppa när du gått och lagt dig, och starta igen när du vaknar på morgonen eller när du kommer hem från jobbet.

Exempel:

För att stoppa luftkonditioneringsapparaten 2 timmar efter inställning, och starta den igen 10 timmar efter inställning:

1. Tryck på knappen TIMER OFF.
2. Tryck en gång till på knappen TIMER OFF för att visa 2.0h på TIMER OFF-displayen.
3. Tryck på knappen TIMER ON.
4. Tryck en gång till på knappen TIMER ON för att visa 10h på TIMER ON-displayen.
5. Vänta i en sekund tills den digitala displayen visar temperaturen igen. Indikatorn "TIMER ON/OFF" visas fortfarande och denna funktion är aktiverad.

OBS!

• Om samma tid ställts in både för START och STOPP, ökar stopptiden automatiskt med en halvtimme (den inställda tiden understiger 10 timmar) eller en timme (den inställda tiden överstiger 10 timmar).
• Du ändrar timers påslagnings/avstängningstid genom att trycka på motsvarande TIMER-knapp och återställa tiden.
• Inställningstiden är relativ tid. Med det menas att den inställda tiden baseras på den aktuella tiden.

WARNING

• Utsätt inte fjärrkontrollen för någon form av vätska.
• Skydda fjärrkontrollen mot höga temperaturer och utsätt den inte för strålning.
• Utsätt inte inomhusenhetens mottagare för direkt solljus, det kan leda till felfunktion hos luftkonditioneringsapparaten.

E MANUELL DRIFT (UTAN FJÄRRSTYRNING)

Hur man använder enheten utan fjärrkontrollen.

Ifall fjärrkontrollen inte skulle fungera, kan din enhet manövreras manuellt med MANUAL CONTROL (MANUELL KONTROLL)-knappen på inomhusenheten. Observera att manuell drift inte är en långsiktig lösning. Det är starkt rekommenderat att du använder enheten tillsammans med fjärrkontrollen.

INNAN MANUELL DRIFT

Enheten måste stängas av innan manuell drift.

När enheten ska drivas manuellt:

1. Lokalisera MANUAL CONTROL-knappen på enhetens högra sida.
2. Tryck på MANUAL CONTROL-knappen en gång för att aktivera FORCED AUTO
   (FORCERAT AUTOMATISKT)-läge.

3. Tryck på MANUAL CONTROL-knappen en gång för att aktivera FORCED COOLING
   (FORCERAT KYLNING)-läge.

4. Tryck på MANUAL CONTROL-knappen en tredje gång för att stänga ev enheten.

VISA FÖRSIKTIGHET

Den manuella knappen är endast avsedd för teständamål och nöddrift. Använd inte den här funktionen om inte fjärrkontrollen är förlorad och att det är absolut nödvändigt. När normal drift ska återställas, ska du använda fjärrkontrollen för att aktivera enheten.

110

F OPTIMAL DRIFT

För att erhålla optimal prestanda måste du tänka på följande:

• Justera luftflödesriktningen rätt så att den inte är direkt riktad mot personer.
• Justera temperaturen till den skönaste nivån. Ställ inte enheten på överdrivna temperaturnivåer.
• Stäng dörrar och fönster, annars kan den önskade effekten försämras.

- Placera inga föremål nära luftinlopp eller -utlopp, eftersom det kan försämra luftkonditioneringsapparatens effektivitet och leda till att den stoppar. Se till att det inte finns några hinder som blockerar luftflödet. Luftflödet måste obehindrat kunna nå ut i hela rummet. Dessutom måste luftflödet obehindrat kunna nå luftkonditioneringsapparaten.

- Rengör luftfiltret regelbundet, annars kan kylnings-eller uppvärmningskapaciteten försämras. Du bör rengöra filtren varannan vecka.

- Använd inte enheten med den horisontella jalusin i stängt läge.

G JUSTERA LUFTFLÖDESRIKTNING

• Det utgående luftflödets riktning från luftkonditioneringen kan ställas in genom att justera de horisontella och vertikala luftventilerna.
• Ställ in riktningen på fenorna så att luften inte blåser direkt på personen.
• Se till så att det utgående luftflödet kan när hela utrymmet för att undvika temperaturskill nader i rummet
• De vertikala fenorna kan justeras med fjärrkontrollen.
• De horisontella bladen måste ställas in för hand.

Inställning av vertikal riktning av luftflödet (upp - ner)

Utför den här funktionen när luftkonditioneringen är i drift.

Använd fjärrkontrollen för att ställa in de vertikala luftventilerna. Tryck på "AIR DIRECTION" (8) på fjärrkontrollen. Bladet kommer att justeras varje gång du trycker på knappen 6.

För att automatiskt svänga luftflödesriktningen (upp - ner)

Utför denna funktion medan luftkonditioneringsapparaten är i drift.

• Tryck på knappen SWING ⑦ på fjärrkontrollen.
• Du avbryter funktionen genom att trycka en gång till på knappen SWING ⑦. Tryck på knappen AIR DIRECTION ⑧ för att låsa jalusin i önskad position.

För att ställa in den horisontella luftflödesriktningen (vänster - höger)

Flytta spakarna på de horisontella lamellerna med mitten för att ställa in önskat luftflöde

FÖRSIKTIGHET!

Var försiktig så att du inte vidrör fläkten bakom de vertikala jalusierna!

WARNING

• Knapparna "AIR DIRECTION" ⑧ och "SWING" ⑦ fungerar inte när luftkonditioneringen är avständg (även om "TIMER ON" är inställt).
• Lämna aldrig luftkonditioneringen under lång tid i kyl- eller torkläge med luftflödet nedåt. Att göra detta kan orsaka kondens på dess vertikala luftventil så att vatten kan börja läcka.
• Flytta inte den vertikala luftventilen med handen. Använd alltid "AIR DIRECTION"-knappen eller knapp ⑧ "SWING"-knappen ⑦. Om du manuellt flyttar denna kan den sluta fungera. Om den vertikala luftventilen inte fungerar korrekt, slå av luftkonditioneringen och slå på den igen.
• Om luftkonditioneringen ska återtas i bruk efter att ha varit avställd ska den vertikala luftventilen helst inte röras i ca 10 sekunder.
• Använd inte enheten med den horisontella luftventilen i stängt läge.

H SÅ HÄR FUNGERAR LUFTKONDITIONERINGSAPPARATEN

AUTOMATISK DRIFT

KYLNING

UPPVÄRMNING

AVFUKTNING

• När du ställer in luftkonditioneringsapparaten i läget AUTO (knapp 2 på fjärrkontrollen), väljer den automatiskt KYLNING, UPPVÄRMNING eller ENDAST FLÄKT beroende på vilken temperatur du har valt och rumstemperaturen.
• Luftkonditioneringsapparaten reglerar automatiskt rumstemperaturen runt din inställda temperaturpunkt.
• Om läget AUTO inte passar dig, kan du välja önskad drift manuellt.

INSOMNINGS/EKONOMISK DRIFT

- Denna funktion, som bara kan användas i kombination med kyla, värme eller automatiskt läge [COOL, HEAT och AUTO], säkerställer att luftkonditioneringen automatiskt ökar temperaturen med 1°C per timme (i kylläge) eller minskar (i värmedrift) under de första 2 timmarna. Luftkonditioneringen kommer sedan att vidhålla denna temperatur under 5 timmar (inställd temperatur + eller - 2 grader). Då stängs enheten av automatiskt.

AVFUKTNING

• Avfuktningsläget väljerl automatiskt avfuktningsdrift baserad på skillnaden mellan den inställda temperaturen och den faktiska rumstemperaturen.
• Temperaturen regleras samtidigt som avfuktning sker genom upprepad påslagning/avstängning av kylning eller endast fläkt. Fläkthastigheten regleras automatiskt.
• I normalt kylningsläge avfuyktar luftkonditioneringsapparaten även luften.

OBS!

När luftkonditioneringsapparaten avfuktar är det sannolikt att rumstemperaturen sjunker. Därför är det normalt att ett hygrostat uppmäter en högre relativ luftfuktighet.

Den absoluta luftfuktigheten i rummet sänks emellertid, beroende på mängden fukt som produceras i rummet (matlagning, personer osv.).

S

112

UNDERHÅLL

WARNING

Du måste stoppa luftkonditioneringsapparaten och koppla bort strömkällan före rengöring. För 4.8kW: avbryt strömmen till luftkonditioneringen.

Rengöra inomhusenhet och fjärrkontroll

FÖRSIKTIGHET

• Använd en torr trasa för att torka av inomhusenhet och fjärrkontroll.
• Om inomhusenheten är mycket smutsig kan du använda en trasa som fuktats lätt med kallt vatten.
• Inomhusenhetens frontpanel kan tas av och rengöras med vatten. Torka därefter av den med en torr trasa.
• Använd inte en kemiskt behandlad trasa eller dammvippa för att rengöra enheten.
• Använd inte bensin, thinner, polerpulver eller liknande lösningsmedel för rengöring. De kan få plastytan att spricka eller deformeras.

Ett igensatt luftfilter försämrar enhetens kylningskapacitet. Rengör filtret varannan vecka.

1. Luftfiltret finns under det övre gallret för luftintaget.
2. Greppa tag i fliken i änden på filtret, lyft upp det och dra det mot dig själv.
3. Ta bort nätfilter från inomhusenheten.
4. Rengör nätfilter varannan vecka.

5. Rengör nätfilter med en dammsugare eller med vatten.

6. Det aktiva kolfiltret kan inte rengöras. När detta filter blivit smutsigt upphör det helt enkelt att filtrera bort obehaglig lukt. Då måste du byta ut filtret mot ett nytt filter (finns hos din återförsäljare). Du rekommenderas att byta ut aktiva kolfiltret två gånger per säsong.

7. Det gröna 3M HAF-filtret uppvisar tydliga tecken på smuts på och i filtret när det blivit smutsigt. Detta filter kan inte rengöras utan ska bytas ut mot ett nytt filter (finns hos din återförsäljare). Du rekommenderas att byta ut filtret två gånger per säsong.

1. När du har satt tillbaka det aktiva kolfiltret och 3M HAF-filtret i filterhållaren på nätfiltret, kan du sätta tillbaka nätfiltret i luftkonditioneringsapparaten.
2. Innan du sätter tillbaka luftfiltret måste du se till att det är helt torrt och utan defekter.
3. Sätt tillbaka luftuppfräschningsfiltret på plats.
4. För in luftfiltrets övre del i enhete. Var noga med att vänster och höger kant passar in ordentligt och sätt filtret på plats.

Underhåll

Om du inte tänker använda enheten på länge ska du göra följande:

1. Låta fläkten gå i cirka 6 timmar för att torka upp enhetens insida.
2. Stoppa luftkonditioneringsapparaten och koppla bort strömmen. Om modell 4.8kW används ska ström-källan brytas. Ta ut batterierna ur fjärrkontrollen.
3. Utomhusenheten kräver regelbundet underhåll och rengöring.
   Detta får endast utföras av en auktoriserad luftkonditioneringstekniker.

Kontroller före drift

• Kontrollera att inga sladdar är trasiga eller urdragna.
• Kontrollera att luftfiltren är installerade.
• Kontrollera att luftinlopp eller –utlopp inte är blockerade om luftkonditioneringsapparaten inte har använts på länge.

FÖRSIKTIGHET

• Rör inte vid enhetens metalldelar då du tar bort filtret. Du kan skada dig när du hanterar vassa metallkanter.
• Använd inte vatten för att rengöra insidan av luftkonditioneringsapparaten. Exponering för vatten kan förstöra isoleringen och skapa risk för möjlig elstöt.
• Vid rengöring av enheten, kontrollera först att strömmen och kretsbrytaren är avstängd.

J TIPS OM ANVÄNDNING

Följande händelser kan inträffa även under normal drift.

1. Skydd av luftkonditioneringsapparat.

Kompressorskydd

- Kompressorn kan inte starta om under 3 minuter efter stopp.

Anti-kalluft

- Enheten är utformad för att inte blåsa kalluft i läget UPPVÄRMNING, när inomhusenhetens värmeväxlare befinner sig i en av följande tre situationer och den inställda temperaturen inte har uppnåtts.

A. När uppvärmningen just kommit igång.
B. Avfrostning.
C. Låg temperaturuppvärmning.

Avfrostning

• Inom- eller utomhusfläkten stoppar under avfrostning.
• Frost kan bildas på utomhusenheten under uppvärmningscykeln då utomhustemperaturen är låg och luftfuktigheten är hög, vilket leder till en sämre uppvärmningseffektivitet för luftkonditioneringsapparaten.
• Under sådana förhållanden stoppar luftkonditioneringsapparaten uppvärmningen regelbundet och påbörjar automatiskt avfrostning.
• Avfrostningstiden kan variera från 4-10 minuter beroende på utomhustemperatur och hur mycket frost som bildats på utomhusenheten.

S

114

1. En vit dimma kommer ut från inomhusenheten.

2. En vit dimma kan bildas på grund av en stor temperaturskillnad mellan luftinlopp och luftutlopp i läget för KYLNING i en inomhusmiljö med hög relativ luftfuktighet.

3. När luftkonditioneringen startar igen i uppvärmningsläge kan det förekomma vit dimma på grund av fukt som alstrats under kylning eller som vid torkning samlas på förångarens yta.

4. Svagt ljud från luftkonditioneringsapparaten.

5. Du kan få höra ett svagt vä sande ljud när kompressorn kör eller just har stoppat. Ljudet kommer av köldmedlet som rinner tillbaka eller stannar upp.

6. Du kan få höra ett svagt "gnisslande" ljud när kompressorn kör eller just har stoppat. Detta orsakas av värmeexpansion och köldsammandragning av plastdelarna i enheten när temperaturen ändras.

7. Ett ljud kan höras då jalusin återgår till sitt ursprungliga läge då du just slagit på enheten.

8. Damm blåser ut från inomhusenheten.

- Detta är normalt då luftkonditioneringsapparaten inte har använts på länge eller när den används för första gången.

1. Inomhusenheten avger en konstig lukt.

- Denna orsakas av att inomhusenheten avger lukter som kommer från byggmaterial, möbler eller rökning.

1. Luftkonditioneringsapparaten går bara till fläktläge från kylnings- eller uppvärmningsläge.

- När inomhustemperaturen när upp till temperaturinställningen på luftkonditioneringsapparaten, stoppar kompressorn automatiskt och luftkonditioneringsapparaten övergår till läget för enbart fläkt. Kompressorn startar igen när inomhustemperaturen ökar i kylningsläget eller sjunker i uppvärmningsläget till den inställda punkten.

1. Vattendroppar kan bildas utanpå inomhusenheten vid kylning i en hög relativ luftfuktighet (relativ luftfuktighet som är högre än 80 %). Justera den horisontella jalusin till max. luftutloppsposition och välj fläkthastigheten HIGH (hög).

2. Uppvärmningsläge

- Luftkonditioneringsapparaten drar in värme från utomhusenheten och frigör den via inomhusenheten under uppvärmningsdriften. När utomhustemperaturen sjunker minskar också den värme som absorberas av luftkonditioneringen, vilket gör att inomhusenhetens uppvärmningsförmåga kommer att sjunka.

1. Automatisk omstartsfunktion.

- Ett strömavbrott under drift stoppar enheten helt. Luftkonditioneringsapparaten är utrustad med en automatisk omstartsfunktion. När strömmen kommer tillbaka startar enheten automatiskt om med alla de tidigare inställningarna sparade av minnesfunktionen.

1. Kylläckageskydd.

- Luftkonditioneringsenheten levereras med ett kylläckagedetekteringssystem. När utomhusenheten detekterar brist på kylmedel, stoppas luftkonditioneringsenheten och inomhusenheten visar larm-EC på displayen.

När detta larm aktiveras, ska luftkonditioneringsenheten inte startas om och leverantörens kontaktas.

K TIPS OM FELSÖKNING

Problem och lösningar

PROBLEM

Stoppa omedelbart luftkonditioneringsapparaten om något av följande fel inträffar. Dra ut strömkontakten och kontakta din leverantör.

• Säkringen går ofta eller kretsbrytaren utlöses ofta.
• Främmande föremål eller vatten har trängt in i luftkonditioneringsapparaten.
• Fjärrkontrollen fungerar inte eller fungerar dåligt.
• Andra onormala situationer.

Problem Möjliga orsaker
Enheten slås inte på när ON/OFF (PÅ/AV)-knappen trycks	Enheten har en skyddsfunktion på tre (3) minuter som förhindrar att enheten överbelastas. Enheten kan inte startas om inom tre minuter efter att den stängts av.
Enheten ändras från COOL/HEAT (KYLNING/UPPVÄRMNING) -läge till FAN (FLÄKT)-läge	Enheten kan ändra inställning för att förhindra att frost bildas på enheten. När temperaturen höjs, startar enheten om igen i det tidigare valda läget.
	När den inställda temperaturen har uppnåtts, stänger enheten av kompressorn. Enheten fortsätter att vara i drift när temperaturen fluktuerar åter.
Inomhusenheten släpper ut vit dimma	I fuktiga regioner kan stora temperaturskillnader mellan rummets luft och luftkonditionerad luft orsaka vit dimma.
Både inomhus- och utomhusenheter ger ifrån sig vit dimma	När enheten startas om i HEAT(uppvärmnings)-läge efter avfrostning, kan vit dimma avges på grund av fukt som produceras från avfrostningsprocessen.
Inomhusenheten ger ifrån sig ljud	Ett brusande luftljud kan uppstå när ventilationsgallret återställer sitt läge.
	Ett gnisslande ljud kan höras efter att enheten har körts HEAT(uppvärmnings)- läge på grund av utvidgning och sammandragning av enhetens plastdelar.
Både inomhus- och utomhusenheten ger ifrån sig ljud	Lågt väsande ljud under drift: Detta är normalt och orsakas av köldmedium (gas) som strömmar genom både inomhus och utomhusenheter.
	Lågt väsande ljud när systemet startar har precis slutat köra eller är att avfrostning pågår. Detta ljud är ett normalt skeende och orsakas av att kylmedlet stoppas eller ändrar riktning.
	Gnisslande ljud: Normal utvidgning och sammandragning av plast- och metalldelar som orsakas av förändringar i temperaturen under drift kan ge ifrån sig gnisslande ljud.
Utomhusenheten ger ifrån sig ljud	Enheten ger ifrån sig olika ljud baserat på dess aktuella driftläge.
Damm avges antingen från inomhus- eller utomhusenheten	Enheten kan samla på sig damm under längre perioder vid icke användning som har avgetts när enheten var påslagen. Detta kan mildras genom att täcka över enheten under längre perioder av inaktivitet.
Enheten avger en dålig lukt	Enheten kan absorbera lukt från miljön (såsom möbler, matlagning, cigaretter etc.) som kommer att släppas ut under drift.
	Filtren i enheten filter har blivit mögliga och bör rengöras.
Enhetens utomhusfläkt fungerar inte	Under drift kontrolleras fläktens hastighet för att optimera produktens drift.
Driften är oregelbunden, oförutsägbar eller enheten svarar inte	Störningar från en mobiltelefonmast och fjärrkontrollförstärkare kan leda till funktionsstörning på enheten. Om så är fallet kan du pröva följande:• Koppla bort strömmen och anslut den sedan igen.• Tryck PÅ/AV-knappen på fjärrkontrollen för att starta om driften.

OBS!

Om problemet kvarstår, kontakta din lokala återförsäljare eller närmaste kundtjänst. Förse dem med en detaljerad beskrivning av enhetens funktionsstörning samt ditt modellnummer.

Problem Möjliga orsaker	Lösning
Dålig kylförmåga	Temperaturinställningen kan vara högre än den omgivande temperaturen i rummet	Sänk temperaturen
	Värmeväxlaren på inomhus- eller utomhusenheten är smutsig	Rengör de berörda områden på värmeväxlaren
	Luftfiltret är smutsigt.	Ta bort filtret och rengör det enligt anvisningarna
	Enhetens luftinlopp eller luftutlopp är blockerat	Stäng av enheten. Ta bort hindret och slå på den igen
	Dörrar och fönster är öppna	Se till att alla dörrar och fönster är stängda när enheten är i drift
	Allt för mycket värme genereras av solljus	Stäng fönster och dra för gardiner under perioder med hög värme eller starkt solljus
	Minska antalet värmekällor Reduce amount	of heat sources
	Lågt kylmedel på grund av läckage eller långvarig användning	Kontrollera för läckor, täta om så krävs och fyll på kylmedel
	SILENCE-(Tystgående) funktionen är aktiverad (funktion som tillval)	SILENCE-funktionen kan sänka produktens prestanda genom att minska arbetsfrekvensen. Stäng av SILENCE-funktionen.
Enheten fungerar inte	Strömavbrott Vänta på att strömmen återställs
	Strömmen är avslagen Slå på strömmen
	Utbränd säkring Byt ut säkringen
	Fjärrkontrollens batterier är förbrukade Byt ut batterierna
	Enhetens 3-minuters skydd har aktiverats	Vänta i tre minuter efter att ha startat om enheten
	Timern är aktiverad Stäng av timer
Enheten startar och stannar ofta	Det finns allt för mycket eller för lite kylmedel i systemet	Kontrollera för läckage och ladda systemet med kylmedel.
	Inkompressibel gas eller fukt har tagit sig in i systemet.	Töm eller ladda systemet på nytt med kylmedel
	Kompressorn är trasig Byt ut kompressorn
	Spänningen är antingen för hög eller för låg	Installera en tryckreglerventil för att reglera spänningen
Svag uppvärmningsför-måga	Utomhustemperaturen är extremt låg Använd extra uppvärmningsanordning
	Kall luft tar sig in genom dörrar och fönster	Säkerställ att alla dörrar och fönster är stängda under användning
	Lågt kylmedel på grund av läckage eller långvarig användning	Kontrollera för läckor, täta om så krävs och fyll på kylmedel
Indikatorlamporna fortsätter att blinka	Enheten kan avbryta driften eller fortsätta att köra den i ett säkert tillständ. Om indikatorlamporna fortsätter att blinka eller felkoder visas, ska du vänta i ungefär 10 minuter. Problemet kan lösa sig själyt.Om inte, koppla bort strömmen och anslut den igen. Slå på enheten.Om problemet kvarstår, koppla bort strömmen och kontakta närmaste servicecenter.
Felkod visas i visningsfönstret på inomhusenheten:• E0, E1, E2...• P1, P2, P3...• F1, F2, F3...

Om felet inte blivit löst, kontakta din leverantör. Var noga med att lämna utförliga uppgifter om fel och enhetsmodell.

L GARANTIVILLKOR

Luftkonditioneringsapparaten har en 48 månaders garanti på kompressor och 24 månaders garanti på andra delar, som gäller från och med inköpsdatumet. Följande bestämmelser gäller:

1. Vi avsäger oss uttryckligen alla andra skadeanspråk, inklusive anspråk på oavsiktliga skador.
2. Reparationer eller byte av delar som utförs under garantiperioden resulterar inte i en förlängning av garantin.
3. Garantin blir ogiltig om några ändringar gjorts, ickegenuina delar installerats eller reparationer utförts av tredje part.
4. Komponenter som utsätts för normalt slitage, såsom filter, täcks inte av garantin.
5. Garantin gäller endast om du kan visa upp det ursprungliga, daterade inköpskvittot och om inga ändringar gjorts.
6. Garantin är ogiltig vid skador orsakade av försummelse eller aktiviteter som skiljer sig från de som omnämns i den här instruktionsboken.
7. Transportkostnader och riskerna vid transporten av luftkonditioneringsapparaten eller luftkonditioneringsapparatens delar är köparens ansvar.
8. Skador som orsakats av att lämpliga filter inte använts, omfattas inte av denna garanti.
9. Förlust av köldmedel och/eller läckage på grund av felaktig anslutning/bortkoppling av enheter och/eller bortkoppling av enheter som utförts av ej kvalificerad personal täcks inte av de garantivillkor som gäller för denna produkt. Skada på enheter som har monterats, anslutits och/eller kopplats bort i strid med lokala bestämmelser och/eller lagar och/eller utan att man följt riktlinjerna i denna bruksanvisning, täcks inte av de garantivillkor som gäller för denna produkt.

Kontakta din återförsäljare för reparation om bruksanvisningen inte innehåller någon lösning på problemet. Om enheten mot förmodan skulle behöva kopplas bort, var då noga med att bortkopplingen alltid utförs av kvalificerad og auktoriserad personal och enligt dina lokala bestämmelser och lagar.

M TEKNISKA DATA

Modell S 5125 B S 5132 S 5148 SC-JA2518 SC-JA4818
Typ av luftkonditioneringsapparat		Wall mounted split	Wall mounted split	Wall mounted split	Wall mounted split	Wall mounted split
Kylningskapacitet *	W	2668 (1172 - 3312)	3500 (1260 - 4455)	5426 (1905 - 6125)	2649 (1172 - 3312)	5314 (1905 - 6125)
EE-klass kylning*		A++	A++	A++	A++	A++
SEER*		6.7	6.7	6.8	6.8	6.3
Uppvärmningskapacitet *	W	2325 (821 - 3722)	3810 (1067 - 4865)	4126 (1427 - 6741)	2633 (821 - 3722)	3848 (1427 - 6741)
EE-klass uppvärmning*		A+	A+	A+	A+	A+
SCOP*		4.1	4.2	4.2	4	4.2
Avfuktningskapacitet '' / '''	L / 24 h	27	33	49	27	49
Strömförbrukning - kylning	kW	0.8	1.2	1.6	0.8	2.0
Strömförbrukning - uppvärmning	kW	0.8	1.1	1.6	0.8	1.9
Årlig energiförbrukning kylning / uppvärmning	kWh	0.14 / 0.78	0.18 / 0.86	0.28 / 1.36	0.13 / 0.91	0.29 / 1.27
Nätanslutning	V / Hz / Ph	220-240° / 50 / 1	220-240° / 50 / 1	220-240° / 50 / 1	220-240° / 50 / 1	220-240° / 50 / 1
Ström (nom.) kylning/uppvärmning	A	3.5 / 3.5	5.0 / 4.6	7.1 / 6.9	3.5 / 3.5	7.1 / 6.9
Max. ström	A	9.5	10	13	9.5	13
Luftflöde **	m3/h	472/360/254	563/497/224	810/720/540	472/360/254	810/720/540
För rum på - till**	m3
Lämpliga regioner		W / A / C	W / A / C	W / A / C	W / A / C	W / A / C
Kompressortyp		Roterande	Roterande	Roterande	Roterande	Roterande
Fläkthastigheter		3	3	3	3	3
Termostatintervall	oC	17 - 30	17 - 30	17 - 30	17 - 30	17 - 30
Kontroller manuell / mekanisk / elektronisk		Elektronisk fjärr	Elektronisk fjärr	Elektronisk fjärr	Elektronisk fjärr	Elektronisk fjärr
Fjärkontroll Ja / Nej		Ja	Ja	Ja	Ja	Ja
Luftfiltertyp(er)		Nät, aktivt kol, 3M HAF	Nät, aktivt kol, 3M HAF	Nät, aktivt kol, 3M HAF	Nät, aktivt kol, 3M HAF	Nät, aktivt kol, 3M HAF
Köldmedelstyp/laddning	R / g	R410a / 800	R410a / 950	R410a / 1350	R410a / 830	R410a / 1480
Kølmedel GWP		2088	2088	2088	2088	2088
CO2 ekvivalenter	tonnes	1.67	1.88	2.82	1.73	3.09
Diameter på köldmedelsrör - flytande - gas	mm	6.35 / 9.52	6.35 / 9.52	6.35 / 9.52	6.35 / 9.52	6.35 / 9.52
Normalt sug- / presstryck (max)	bar	7 / 22 (10.5 / 34)	7 / 22 (10.5 / 34)	7 / 22 (10.5 / 34)	7 / 22 (10.5 / 34)	7 / 22 (10.5 / 34)
Mätt inomhusenhet (b x h x d)	mm	717x193x302	805x193x302	964x222x325	717x193x302	964x222x325
Mätt utomhusenhet (b x h x d)	mm	770x300x555	800x333x554	800x333x554	770x300x555	800x333x554
Nettovikt inomhusenhet	kg	7	7.7	10.8	12	16.4
Nettovikt utomhusenhet	kg	27.4	29.1	35.1	27.7	35.1
Bruttovikt inomhusenhet	kg	9.3	10.2	14.2	16.6	21.2
Bruttovikt utomhusenhet	kg	29.8	31.9	37.9	30.1	37.9
Ljudtrycksnivå inomhusenhet****	dB(A)	40	41	42	40	42
Ljudtrycksnivå utomhusenhet****	dB(A)	55	56	56	55	56
Ljudtrycksnivå inomhusenhet (low)****	dB	22	23	24	22	24
Enhetsskydd inomhus	IP	IPX0	IPX0	IPX0	IPX0	IPX0
Enhetsskydd utomhus	IP	IP24	IP24	IP24	IP24	IP24
Säkringsgradering		T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V

* EN 14511/EN 14825
** Ska användas som en indikation
*** Fuktborttagning vid 32°C, 80 % relativ luftfuktighet
**** EN 12108-2008

Kassera ej elektriska apparater som osorterat avfall; använd separata insamlingsanläggningar. Kontakta dina lokala myndigheter for information om tillgangliga avfallsinsamlingssystem. Om elektriska apparater kasseras som deponi eller pa soptippar kan halsofarliga amnen lacka ut i grundvattnet och komma in i naringskedjan, vilket kan skada din halsa och ditt valbefinnande. Nar du byter ut gamla apparater mot nya ar aterforsaljaren enligt lag skyldig att ta tillbaka din gamla apparat for kassering utan extrakostnader. Släng inte batterier i elden där de kan explodera eller ge av farliga vätskor. Om du byter ut eller förstör fjärrkontrollen, ta bort batterierna och kasta bort dem i enlighet med gällande föreskrifter eftersom de är skadliga för miljön.

Miljöinformation: Denna utrustning innehåller fluorinerade växthusgaser som omfattas av Kyoto-avtalet. Den får endast servas eller monteras isär av auktoriserade personer.

Denna utrustning innehåller R410A-köldmedel i den mängd som anges i tabellen ovan. Släpp inte ut R410A i atmosfären: R410A är en fluorinerad växthusgas med ett GWP (Global Warming Potential) = 2088

Internet:

För din bekvämlighet kan du ladda ner den senaste versionen av bruksanvisning på följande länk: www.qlima.com.

S

121

[Non-Text]
