BRUKSANVISNING WIF789OTW Witt

- Automatisk stop, när tilberedning er slut:

Aktiver låsen Tryk på slideren under

Før du tar platetoppen i bruk

• Slå platetoppen på/av:

• Slå en kokesone på/av:

- Automatisk stopp när tilberedning er slutt:

- Se avsnittet "Keep warm".

[II] lyser i displayet:

- Se avsnittet "Stop&Go".

• Läs noggrant igenom bruksanvisningen innan du använder spishällen. På så sätt garanterar du din egen säkerhet och undviker att hällen skadas.
• Spara bruksanvisningen så att du kan konsultera den vid ett senare tillfälle. Om hällen överlåts eller säljs ska bruksanvisningen följa med och ges till den nya ägaren.
• Innan spishällen tas i bruk ska du noggrant ta bort allt emballage och undersöka hällen för att försäkra dig om att den inte är skadad. Om du hittar skador på hällen eller är osäker på huruvida den är skadad ska du kontakta en auktoriserad servicetekniker. Hällen får INTE tas i bruk om den är skadad.
• Skador på hällen ska omedelbart anmälas till den butik där hällen är köpt.
• Spishällen är endast avsedd för normalt bruk i hushållet, för matlagning. Inga andra användningsområden är tillåtna och kan utgöra en fara. Tillverkaren/importören ansvarar inte för skador som beror på felaktig eller vårdslös användning av spishällen.
• Spishällen får endast byggas in och anslutas av en auktoriserad servicetekniker.
• Installation av annan person än sakkunnig kan medföra allvarliga risker för användaren.
• Tillverkaren/importören är inte ansvarig i sådana fall.
• Spishällen ska installeras i enlighet med gällande lagar och bestämmelser.
• Försök aldrig att själv reparera hällen. Reparation får endast utföras av en auktoriserad servicetekniker. Reparation av annan person än sakkunnig kan medföra allvarliga risker för användaren.
• Använd inte apparaten med extern timer eller separat fjärrkontroll
• Tillverkaren/importören är inte ansvarig i sådana fall.
• Dra aldrig ur kontakten genom att dra i sladden.
• Låt aldrig barn leka med eller använda spishällen utan vuxens tillsyn.
• Glöm inte att kokzonen blir mycket varm när den sätts på och att den förblir varm en stund efter att den stängts av. Låt därför aldrig en gryta eller panna med het olja eller matfett stå på kokzonen utan övervakning.

- Lämna aldrig spishällen utan tillsyn när du använder mattfett eller olja. Överupphettat matfett eller olja kan självantändas och sätta eld på spiskåpan. Brandfara!

- WARNING: Brandfara: Använd inte hällen som förvaringsplats.

- Om fett eller olja börjar brinna: försök aldrig släcka elden med vatten. Elden ska kvävas med textil eller skum från en brandsläckare.

- Ytskiktet på din nya spishäll är tillverkat av glaskeramik. Det är mycket tålig, men kan gå sönder om man exempelvis tappar vassa eller skarpa föremål på den. Om ytan har sprickor eller skador ska man omedelbart stänga av strömmen och kalla på en servicetekniker.

- En induktionshäll får inte byggas in ovanför en ugn som inte har en fläkt.

- Om hällen är inbyggd över en pyrolysugn får hällen inte användas under pyrolyserengöringen av ugnen.

- Eventuella lådor under spishällen får inte innehålla brandfarligt material, som exempelvis sprejflaskor.

- Spishällen får inte byggas in ovanför diskmaskiner, tvättmaskiner, torktumlare eller kylmöbler, eftersom den starka strålvärmen från hällen kan skada dessa.

- Använd inte hällen innan den är inbyggd. Se också till att inte komma i kontakt med strömförande delar.

- Använd endast kokkärl med tjock, plan botten. Använd aldrig kastruller/pannor med oslipad eller repad botten, då dessa kan rispa hällen. Se också till att botten på kokkärlet är helt ren, då små sandkorn kan orsaka repor på hällen.

- Placera aldrig heta kokkärl ovanpå manöverpanelen, då det kan skada elektroniken under panelen.

- Flambera aldrig direkt under en spiskåpa, då flammorna kan orsaka antändning av fettfiltren.

- Se till att sladdar från mindre hushållsapparater inte kommer i kontakt med en varm kokzon eller kommer i kläm i en varm ugnslucka.

- Värm aldrig upp förslutna behållare (t.ex. konservburkar) på en kokzon, då sådana behållare kan sprängas av trycket som uppstår.

- Använd aldrig spishällen som avlastningsplats för exempelvis köksredskap av metall.

- Värmen från en påslagen kokzon eller en avslagen kokzons eftervärme kan göra att

metallen blir het, smälter eller eventuellt orsakar brand.

• Slå aldrig på en kokzon utan att placera ett kokkärl på den, och sätt aldrig ett tomt kokkärl på en påslagen kokzon.
• Socker i fast eller flytande form, plast eller aluminiumfolie får inte komma i kontakt med den varma hällen. Dessa ämnen smälter, klibbar fast och kan när de svalnar orsaka repor eller skador på hällen. Om sådana ämnen ändå kommer i kontakt med hällen ska de avlägsnas från hällen medan den fortfarande är varm. Använd en glasskrapa för att avlägsna det som fastnat.
• Var försiktig så att du inte bränner dig på den varma hällen.

Om hällen skadats eller repats ska du omedelbart bryta strömmen och kontakta en servicetekniker.

- Bryt alltid strömmen före rengöring och underhåll.

Använd aldrig starka rengöringsmedel, rengöringsmedel med slipmedel som exempelvis grill- och ugnssprej, fläck- eller rostborttagningsmedel eller tvättsvampar med sträv yta.

• Använd aldrig ångrengöringsmaskiner för rengöring av spishällen. Ångtrycket kan orsaka permanenta skador på hällen och de strömförande delarna. Tillverkaren/importören ansvarar inte för skador som beror på användning av ångrengöringsmaskiner.
• Förvara inte magnetiska föremål som exempelvis kreditkort, miniräknare eller disketter nära en påslagen håll, då dessa kan ta skada.
• Personer med pacemaker bör tänka på att det i närheten av en påslagen induktionshäll uppstår ett magnetiskt fält som eventuellt kan påverka pacemakern. Om du är osäker bör du prata med din läkare.
• Placera alltid kokkärl mitt på kokzonen för att undvika det elektromagnetiska fältet.
• Vid skrotning av en spishäll bör samtliga sladdar under hällen klippas av tätt intill hällen, så att den inte utgör en fara för barn. Se till att transportera hällen till en godkänd återvinningsstation för att säkra en miljömässigt korrekt destruering. Tänk också på att spishällen kan innehålla delar som kan återvinnas.

- Försök ALDRIG att släcka eld med vatten. Stäng istället av hällen och kväv elden t.ex. med ett lock eller med en brandmatta.

ANVÄNDANDET AV KOKKÄRL AV DÄLIG KVALITET ELLER MAGNETISKA ADAPTERS (TILL ANVÄNDANDE VID BRUK AV IKKE MAGNETISKA KOKKÄRL) MEDFÖR ATT GARANTIN PÅ PRODUKTEN BORTFALLER.

ANLEDNINGEN TILL DETTA ÄR ATT DE OMNÄMND A PRODUKTERNA SKADAR HÄLLENS ELEKTRONISKA KOMPONENTER SAMT GLASET.

Tekniska data

Type	WIF596OTWWIF706OTWWIWF596OT	WIF785OTWWIWF785OT	WIF789OTW	WIF905OTW
Total effekt 7400 W 7400 W 11100 W 11100 W Energieffektivitetsklass för hällen EChäll **	100 W179.6 Wh/kg 174.5	Wh/kg 179.3 Wh/kg	176.1 Wh/kg
Vänster, fram zonerMin. storlek på lämpligt kokkärl ∅ 100 mmNormal*Med booster*Kategori för standard kokkärl **Energiförbrukning ECcw **	220 x 180 mm 220 x 180 mm 220 x 180 mm ∅ 100 mm ∅ 100 mm2100 W 2100 W 2100 W2600 / 3700 WC178.5 Wh/kg 182.2 Wh/kg 178.5 Wh/kg 178.5 Wh/kg		180 mm 220 x 180 mm ∅ 100 mm2100 W2600 / 3700 WC178.5 Wh/kg 178.5 Wh/kg	mm2600 / 3700 WC
Vänster, bak zonerMin. storlek på lämpligt kokkärl ∅ 100 mmNormal*Med booster*Kategori för standard kokkärl **Energiförbrukning ECcw **	220 x 180 mm 220 x 180 mm 220 x 180 mm ∅ 100 mm ∅ 100 mm2100 W 2100 W2600 / 3700 WC178.5 Wh/kg 176.7 Wh/kg 178.5 Wh/kg 178.5 Wh/kg		180 mm 220 x 180 mm ∅ 100 mm2100 W2600 / 3700 WC178.5 Wh/kg 178.5 Wh/kg	mm2600 / 3700 WC
Medium zonerMin. storlek på lämpligt kokkärlNormal*Med booster*Kategori för standard kokkärl **Energiförbrukning ECcw **	-	-	200 x 300 mm ∅ ∅ 100 mm2100 W2600 / 3700 WC178.5 Wh/kg	260 mm ∅ 100 mm2600 W3300 / 5500 WD168.4 Wh/kg
Höger, bak zonerMin. storlek på lämpligt kokkärl ∅ 100 mmNormal*Med booster*Kategori för standard kokkärl **Energiförbrukning ECcw **	220 x 180 mm ∅ 260 mm 220 x 180 mm ∅ 100 mm ∅ 100 mm2100 W 2600 W 2100 W 2100 W2600 / 3700 WB176.7 Wh/kg 162 Wh/kg 176.7 Wh/kg 176.7 Wh/kg		mm 220 x 180 mm ∅ 100 mm2100 W2600 / 3700 WB176.7 Wh/kg 176.7 Wh/kg	mm2600 / 3700 WB176.7 Wh/kg
Höger, fram zonerMin. storlek på lämpligt kokkärlNormal*Med booster*Kategori för standard kokkärl **Energiförbrukning ECcw **	220 x 180 mm ∅ 210 mm 220 x 180 mm ∅ 100 mm ∅ 90 mm2100 W 2300 W 2100 W 2100 W2600 / 3700 WA184.5 Wh/kg 177.1 Wh/kg 184.5 Wh/kg 178.5 Wh/kg		mm 220 x 180 mm ∅ 100 mm2100 W2600 / 3700 WA178.5 Wh/kg 178.5 Wh/kg	mm ∅ 100 mm2600 / 3700 WC178.5 Wh/kg

* Oppgitt effekt kan variere avhengig av kokekarets størrelse og materiale.
** Beräknat enligt metoder för mätning av prestanda (EN 60350-2).

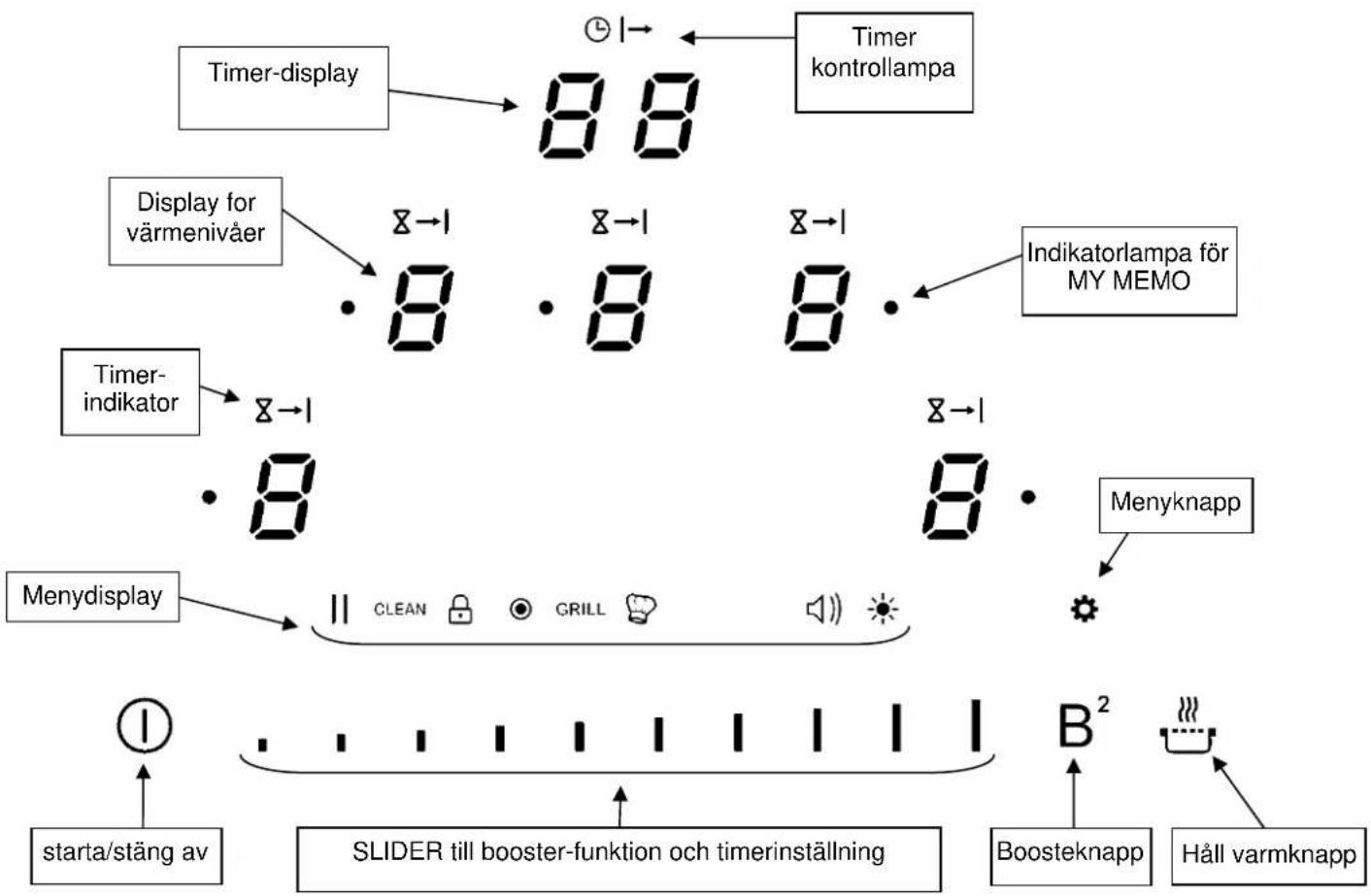

Betjäningspanel

BETJÄNING AV HÄLLEN

Display

Display	Betydelse	Funktion
0	Noll	Kokzonen är aktiverad.
1...9	Effektläge	Välj effektläge.
U	Induktionen fungerar inte Kokkärl olämpligt/saknas.
A	Uppkokningsautomatik Snabbuppkokning.
E	Felmeddelande Elektronikfel.
H	Restvärme Kokzonen är fortfarande varm.
P	Booster Boosterfunktionen är aktiverad.
..	Dubbel booster Dubbel booster aktiverad.
L	Funktionslås	Betjäningspanelen är låst.
	Håll varm	Håll automatisk temp. på ca. 42 °C.
	Håll varm	Håll automatisk temp. på ca. 70°C.
	Håll varm	Håll automatisk temp. på ca. 94°C.
II	Stop&Go	Funktionspaus aktiverad.
		Grill-funktion	Grill-funktion aktiverad.
		Brigde	2 kokzoner kombineras.

Ventilation

Kylsystemet är helautomatiskt. Kylfläkten ser till att håll inte överhetas. Kylfläkten börjar och stänger automatiskt av efter behov.

Innan spishällen tas i bruk

Rengör hällen med en fuktig trasa och torka den noggrant. Använd inte diskmedel för rengöring av spishällen då detta kan orsaka blåaktiga missfärgningar av glaset.

Induktionsprincipen

Under varje kokzon ligger der en induktionsspole. När zonen sätts på alstrar denna spole ett magnetfält som skapar (inducerar) induktionsström i kokkärl som har magnetisk botten. På så sätt värms kokkärlets botten upp, medan själva kokzonen endast värms upp indirekt genom den värme som kokkärlet avger.

Från en påslagen håll/zon kan ett svagt brummande ljud eller ett klickljud höras. Detta är helt normala ljud för en induktionshäll.

Obs! Inte alla kastruller/pannor lämpar sig för induktionshällar.

Sensitive touch

Hällen är utrustad med en elektronisk fingertouch-betjäningspanel med sensitive touch-knappar som är integrerad i hällen. Vid en lätt beröring av en symbol aktiveras tillhörande kokzon/funktion. Så snart elektroniken har registrerat ditt val hörs ett pipljud, en kontrollampa tänds och en bokstav eller ett nummer visas i displayen.

Tryck endast på en knapp i taget.

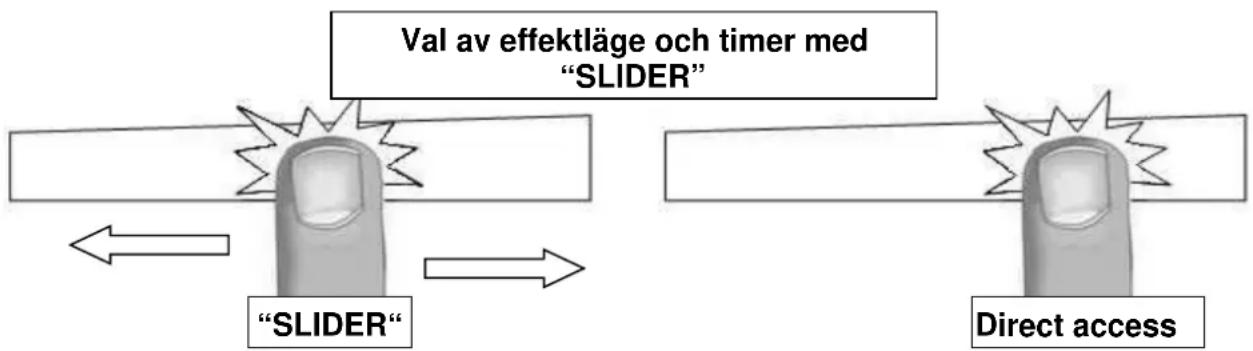

Inställning av effektläge och timer med "SLIDER"

För att välja effektläge med "SLIDERN" dras fingret över "SLIDERN" (ca 5 mm. under det lysande fältet). Sliderbetjäningen är placerad under displayen (se avsnittet: Betjäningspanel). Önskar Du inte att låta fingret glida fram till effektläget kan Du trycka direkt på det värmeläget Du önskar (Direct access).

Så sätter Du på hällen

- Sätta på /Stänga av hällen:

Vad vill Du göra?

Betjäningspanel

Display

Sätta på hällen

Tryck på [ ]

[0]

Stänga av hällen

Tryck på [ ]

Tom eller [ H

- Sätta på / Stänga av kokzonerna:

Vad vill Du göra?

Betjäningspanel

Display

Välj zone

Tryck

å [ 0 ] utanför zonen

[0]

Välja effektläge

Dra fingret över "SLIDERN" [1] till [P]

(justera effektläge)

Dra emot höger eller vänster

Stänga av zonen

Företas inget tryck inom 20 sekunder återkommer elektroniken till början.

Automatisk registrering av kokkärl som är olämpligt/saknas

Induktionen fungerar inte:

Hällen registrerar automatiskt kokkärlet (efter att en zon har aktiverats) och aktiverar betjäningspanelen. Hällen är utrustad med SLIDER-betjäning och direkt efter placeringen av kokkärlet lyser "0" i displayen till den gällande SLIDERN. Inställ härefter önskat värmeläge.

- om inget kokkärl är placerat på kokzonen eller kokkärlet inte lämpar sig för induktionshällar. Om detta är tillfället fungerar inte induktionen och kokzonen kan därför inte användas. Displayen visar [U]. Symbolen försvinner när ett lämpligt kokkärl placeras på kokzonen.

- om kokkärlet avlägsnas från en kokzon stängs zonen automatiskt av. Displayen visar [ U ]. Symbolen försvinner när ett lämpligt kokkärl återigen placeras på kokzonen. Kokzonen fortsätter då på samma effektläge som tidigare.

Efter användning stängs kokzonen. Funktionen [U] får inte vara aktiv.

Restvärmevisare

Så länge kokzonen fortfarande är varm efter användning lyser symbolen för restvärmevisare

[ H ] vilket innebär att kokzonen har en yt-temperatur på över 60°C. Rör därför inte kokzonen och placera inte värmekänsliga föremål på hällen så länge symbolen är tänd.

Var uppmärksam på att barn inte ser restvärmevisare som lyser som ett tecken på varma kokzoner. Håll därför barn under uppsikt så länge restvärmevisaren lyser.

Obs! Så länge ett [ H ] syns kan du utnyttja eftervärmen på den/de varma zonen/zonerna för sjudning. På så sätt du kan du hålla maten varm och samtidigt spara energi.

Boosterfunktion

Boosterfunktionen [P] och Dubbelboostern [1] fungerar som en "effektförstärkare".till vald zon.

När denna funktion slås på verkar kokzonerna under tio minuter på effektläge 9 med extra hög effekt. Boostern lämpar sig exempelvis för att snabbt värma upp stora mängder vatten.

- Start / stäng av boosterfunktion:

Handling	Kontrollpanel	Display
Välj zone	Tryck på [0] utanför zonen		[0]
Starta booster	Tryck på [ B^2 ]		[P]
Stäng av booster	För fingret över slidern		[9] till [0]

- Start / stäng av dubbel boosterfunktion:

Handling	Kontrollpanel		Display
Välj zone	Tryck på [ 0 ]	[ 0 ]
Starta booster	Tryck på [ B^2 ]	[ P ]
Starta dubbel booster	Tryck igen på [ B^2 ]	[ og P ]
Stäng av dubbel booster	Tryck på [ B^2 ]	[ P ]
Stäng av booster	För fingret över slidern	[ 9 ] til [ 0 ]

..

- Maximal effekt:

Hela kokplattan är utrustad med en maximal samlad effekt för boosterfunktionen. Når boosterfunktionen är aktiverad, reglerar systemet automatiskt alla aktiverede boosters för att fordela effekten. Displayen blinkar [9] i ett par sekunder och visar därefter den högst tillåtna boosternivån:

Vald kokzone Den andra kokzonen: (exempel: Booster-nivå 9)

Timeren kan användas på alla kokzoner med individuella tidsindställningar (från 0 til 99 min.) för respektive kokzone.

- Inställning och ändringar av timer:

Exempel: ställ in 16 minutter på värmenivå 7:

Handling:	Kontrollpanel	Display
Välj kokzone		Tryck på display [ 0 ] visas	[ 0 ] och kontrollampa tänd
Välj värmenivå	För finget över over reglaget till nivå [ 7 ] [ 7 ]
Välj « Timer »	Tryck 3 sek. på timer-display [ 00 ]
Ställ in tiotal		För finget över over reglaget till [ 1 ]	[ 1 blinkar ] [ 0 visas]
Bekräfta tiotal		Tryck på display [ 10 ]	[ 1 visas] [ 0 blinkar ]
Ställ in ental		För finget över over reglaget till [ 6 ]	[ 1 visas ] [ 6 blinkar ]
Bekräfta ental	Vänta i 2 sek.	[ 16 ]

Tiden bekräftas och matgningen startar.

- Stop timer:

Exempel: 13 minuter på varmenivå 7:

Handling	Kontrollpanel	Display
Välj kokzone		Tryck på display [ 7 ] vises	[ 7 ] och kontrollampa tänd
Välj« Timer »		Tryck 3 sek. på timer-display [ 13 ]	[ 13 ]
Ställ in tiotal		För finget över over reglaget till [ 0 ]	[ 0 blinkar] [ 3 visas ]
Beräfta tiotal		Tryck på display [ 10 ]	[ 0 visas ] [ 3 blinkar ]
Ställ in ental		För finget över over reglaget till [ 0 ]	[ 0 fast] [ 0 blinkar]
Bekräfta ental	Vänta i 2 sek.	[ 00 ]

- Automatiskt stopp, när tillagningen är färdig:

När tiden har gått och tillagningen är färdig blinkar [00] och en signal spelar.

För att stänga av signalen, tryck på [ 00 ].

- Äggklocka:

Exempel: 29 minuter

Handling Kontrollpanel Display ____

Välj kokzone Tryck på [ ] Spisens kontrollampor tänds

Ställ in tiotal För finget över over reglaget till [2] [2 blinkar] [0 fast]

Beräfta tiotal Tryck på display [20] [2 fast] [0 blinkar]

Ställ in ental För finget över over reglaget till [9] [2 fast] [9 blinkar]

Bekräfta ental Vänta i 2 sek. [29]

Efter ett par sekunder slutar kontrollampan att blinka.

När tiden är slut blinkar [ 00 ] i displayen och det spelas en signal.

För att stänga av signalen tryck på [ 00 ]. Spisen stängs av automatiskt.

Uppkokningsautomatik

När uppkokningsautomatiken är aktiverad går kokzonen automatiskt på högsta effektläge och går sedan ner till valt effektläge för vidare tillagning. Uppkokningstiden är beroende av det valda effektläget.

- Så aktiveras uppkokningsautomatiken:

Handling	Kontrollpanel	Display
Välj zone	Tryck på [0]	[0]
Välj effektläge till [7]		Dra fingret över “SLIDERN”	[7] blinkar med [A]
(Exempelvis « 7 »)		och låt fingret stanna på 7 i tre sekunder

- Så stänger du av uppkokningsautomatiken:

Handling	Kontrollpanel	Display
Välj zone	Tryck på zone knapp	[7] blinkar med [A]
Välj effektläge		Dra fingret över “SLIDERN”	[0] till [9]

Stop&Go

Samme inställningar.

- Start/stopp pausfunktionen Stop&Go:

Handling	Kontrollpanel	Display

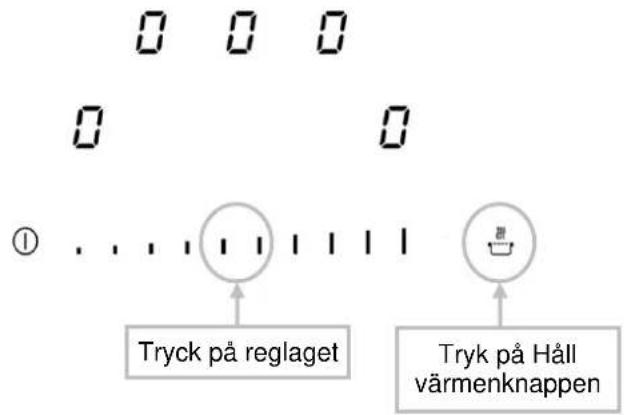

Öppna menynAktivera paus[ II ]	Tryck på Menyknappen [ ]Tryck på reglaget under symbolen[ II ] visas i displayen	Menyn visas

Återuppta matlagning Tryck 3 sek. på reglaget under symbole [ II ] De tidigare valda inställningarna

återupptas

Recall-funktion

Har Du stängt av hällen av ett misstag kan Du genom Recall-funktionen snabbt återuppta alla inställningar.

• Effektläge på alla zonerna (Booster)
• Timerinställningar (minuter, sekunder)
  • Uppkokningsautomatik
• Keep warm funktion

Så här gör Du:

• Tryck på [①]
• Tryck på pause knapp innan ljuset stoppar blinka.

Tidligare inställningar åar igen aktiva.

Med denna funktion kan man uppnå och fasthålla en temperatur på 42°C, 70°C och 94°C.

Funktionen har två stora fördelar:

• Snapp uppvärmning av kalla rätter utan förspillande

• Keep warm-funktion – maten hålls varm

• Aktivering av « Keep warm » :

Handling	Kontrollpanel	Display
Välj zone	Tryck på [0]	[0]
Välj 42°C	Tryck på keep warm-knapp	[
Välj 70°C	Tryck två gångar på keep warm-knapp	[ ]
Välj 94°C	Tryck tre gångar på keep warm-knapp	[ ]
Stänga av funktionen	Dra fingret över “SLIDERN“	[0] till [9]

Max varaktighet av Keep warm funktionen är 2 timmarr.

Bro- och automatisk brofunktion

Denna funktion gör det möjligt att betjäna två zoner samtidigt med betjäning från en zon. Med denna funktion aktiverad är det möjligt att använda boosterfunktionen på zonerna till vänster och i mitten.

Handling Kontrollpanel Display

Slå på hällen

Stäng av brofunktionen

Tryck på [1]	[0]
Tryck samtidigt på zone knapp till de två zonerna	[0] och [∩]
eller
Placera ett stort kokkärl på de två zonerna	[∩] blinkar
och tryck på “SLIDERN” för båda zonerna	[∩]
Dra “SLIDERN” till önskat effektläge	[1] till [9]
Tryck samtidigt på zone knapp till de två zonerna	[0]

Grill-funktion

Handling Kontrollpanel DisplaySlå på hällenÖppna menynAktivera grillenHöja grilleffektenStäng av grill-funktionen• Avsluta Grill-funktion:Handling Kontrollpanel DisplayÖppna menynStäng av grill-funktionen	Tryck på [ 1 ]Tryck på Menyknappen [ ⚙ ]Tryck på reglaget under [ GRILL ] symbolenDra “SLIDERN“ till önskat effektlägeTryck på reglaget under [ GRILL ] symbolen	[ 0 ]Menyn visas[ 5]Effektläge på SLIDERN[ 0 ]
	Tryck på reglaget under [ GRILL ] symbolen
	Tryck på Menyknappen [ ⚙ ]Tryck på reglaget under [ GRILL ] symbolen	Menyn visas[ 0 ]

Lås kontrollpanel

För att undvika att inställningar ändras av misstag, eller att barn leker med kontrollpanelen, kan den låsas. Lås också kontrollpanelen under rengöring (alle kanppar låses förutom Starta/Stäng av [ ①].

• Lås:

Handling Kontrollpanel Display Start Tryck på knappen [ ] [0] eller [H] ① Öppna menyn Tryck på Meny-knappen [ ] Menyn visæs Lås spis Tryk på reglaget under symbolen [ ] [L] visas i displayen

• Lås upp:

Handling Kontrollpanel Display Öppna menyn Tryck på Meny-knappen [ ] Menyn vis Deaktivera låset Tryck på reglaget under symbolen [ ] i 3 sek. [0] eller [1]

Spisen är upplåstnär [ L ] försvinner i displayen.

Funktionen "Chef" (WIF596OTW - WIF706OTW - WIWF596OT -WIF789OTW - WIF905OTW)

Med denna funktion startas 3 kokzoner

Med denna funktion kan du låse kontrollpanelen tillfälligt under rengöring (undantaget Starta/Stäng av [ Φ]).

Med denna funktion kan du ändra displayens ljusstyrka.

- Ställ in ljusstyrka:

Handling

Kontrollpanel

Display

Öppna menyn

Öppna Ijusstyrka i Meny

Reglaget visar ljusstyrkan

Ändra ljusstyrkan

För fingret över reglaget

Reglaget visar ljusstyrkan

Bekräfta inställning

Öppna ljudstyrka i Meny

Reglaget visar ljudstyrkan

Ändra ljudstyrkan

För fingret över reglaget

Reglaget visar ljusstyrkan

Bekräfta inställning

Med denna funktion kan du spara nedanstående tillagningsinställningar på en kokzone och återkalla dem:

• Kokzonens värmenivåer
• Timerns minut/sekundinställning
• Håll varm-funktion
• Automatkokfunktion

• Gem indstillinger på kogezone:

Handling

Kontrollpanel

Display

Välj kokzone

För fingret över reglaget

varmetrin 7)

mot vänster eller höger

Välj « Timer »

Tryck på timerdisplayen i 2 sek. [00]

Ställ in ental

För fingret över reglaget till [ 9 ]

Bekräfta ental

För fingret över reglaget till [ 2 ]

Bekräfta tiotal

Vänta i 2 sek.

[29]

Välj zone

- Återkalla inställning

Handling

Kontrollpanel

Display

Välj en kokzone med [ ● ]

Tryck på displayen [0] valt

Öppna i meny

Kom ihåg inställning

[●] vid sidan av [7] och [29] på timerdisplayen

• Ta bort sparad inställing:

Handling

Betjeningspanel

Display

Välj en kokzone med [ ● ]

Tryck på displayen [0] valt

Öppna i meny

Tryck på Menyknappen [ ] Menyn visas

Kom ihåg inställning

Tryck på reglaget under symbolen

[0] og [●]

[ ] i 3 sek.

[0]

Funktion för byte av 2 kokzoner

Med denna funktion kan du byta runt på 2 kokzoner och samtliga inställingar.

- Byt plats på 2 kokzoner

Handling

Kontrollpanel

Display

Välj en kokzone

Tryck i 3 sek. på en kokzones display

Alle andre zonedisplayer blinkar

Byt plats på zoner

Tryck på en annan kokzones display eller flytta grytan

De två zonerna byter plats

Test av kokkärl

När du lagar mat med induktion det är oerhört viktigt att dina kokkärl lämpar sig för induktion.

Innan du börjar laga mat, bör du därför kontrollera om dina kokkärl matcher hållens höga prestanda så att du får den bästa möjliga upplevelsen av matlagningen.

Med detta test kan du testa dina kokkärls prestanda och uppvärmningshastighet.

Testet kan endast utföras på kokzonen när den inte redan används för matlagning, och endast i den specifika kokzonen som anges nedan.

Varje handling ska utföras inom 6 sek. efter den föregående.

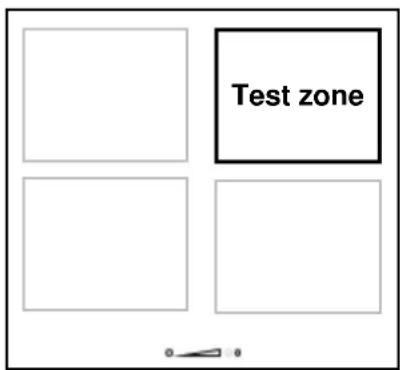

Placera ditt kokkärl på testzonen.

Starta hällen.

Tryck på Starta/Stäng av [ ①]

Inom 6 sek.:

Tryck samtidigt på Hålla värmenknappen [ och reglaget.

[0], [t] visas.
[0] är fast.
[t] blinkar.

Starta test

Tryck på reglaget.

[0] rör sig.

[t] blinkar.

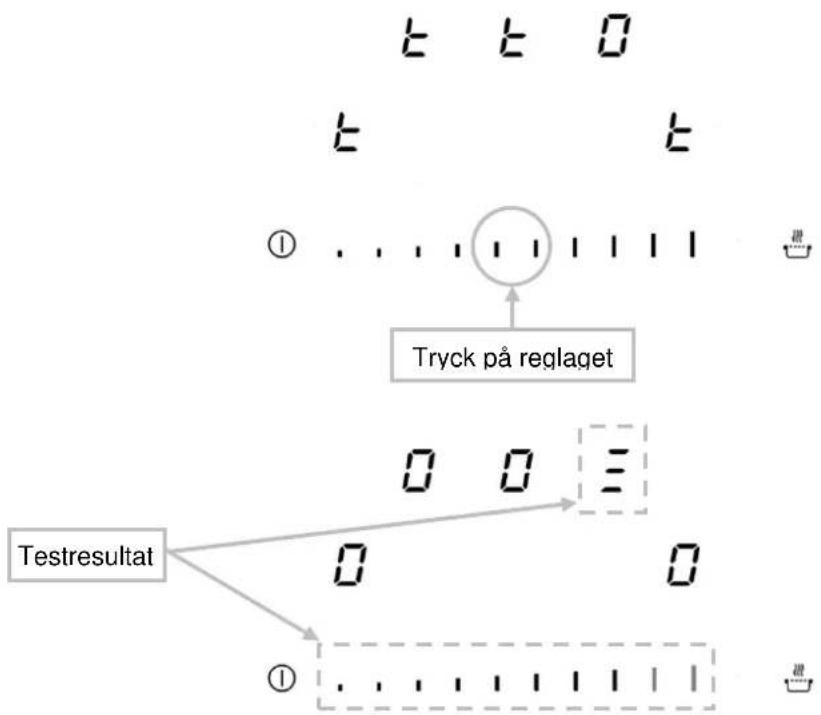

Testresultat


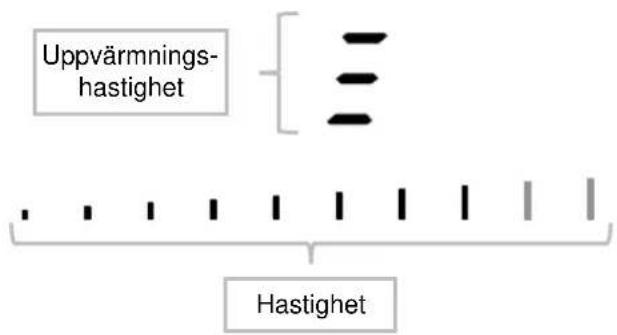

Exempel: kokkärl på värmenivå 7:

Kokkärlets uppvärmningshastighet klassificeras i en av 3 kategorier, där uppvärmningshastigheten visas på displayen.

Symbol för kategori	Förklaring
	Låg uppvärmningshastighet. Kokkärl rekommenderas inte till induktion.
	Medium uppvärmningshastighet. Kokkärl är OK till induktion.
	Hög uppvärmningshastighet. Kokkärl är avsett för induktion.

Viktiga råd:

Vissa typer av kokkärl kan ha så låg uppvärmningshastighet att det inte ens registreras av hållen. I dessa fall visas symbolen [ ]

Kokkärlen bör alltid placeras i mitten av testzonen. Placeras det inte i mitten kan testresultatet bli fel.

Resultatet visas i 3 sek. varefter hällen automatiskt går över till det normala tillståndet och kan användas för matlagning.

Notera att uppvärmningshastigheten inte är den enda parameter som anger kokkärlets användbarhet. Vänligen läs avsnittet "Råd om matlagning" för mer information.

Lämpliga kokkärl

Endast kastruller och pannor med magnetisk botten kan användas: (rostfritt stål, emaljerat stål, gjutjärn).

Olämpliga kokkärl

• Aluminium och koppar utan magnetisk botten.
• Kokkärl av glas, keramik och stengods.
• Kokkärl i rostfritt stål utan magnetisk botten.

För att ta reda på om ett kokkärl lämpar sig kan Du göra följande:

Håll en magnet intill kokkärlets botten. Om magneten drar till sig kokkärlet är det lämpat för Användning.

Fyll kokkärlet med lite vatten och placera det på en kokzon med passande storlek. Sätt på zonen och välj effektläge. Om kokkärlet inte lämpar sig för användning ersätts det valda effektläget med symbolen [U].

Obs! Några kokkärl ger ifrån sig ljud när de placeras på en induktionshäll. Detta har ingen betydelse.

Kokzonerna reagerar inte på kokkärl som är mindre än rekommenderad storlek. Denna storlek varierar beroende på zon. För att uppnå bästa resultat rekommenderar vi att Du placerar kokkärlet mitt på kokzonen.

Effektlägen

1 till 2 Smältning	Uppvärmning	Såser, smör och chokladFärdiglagade rätter
2 till 3 Sjudning	Upptining	Ris, gröt, socker och sirapGrönsaker, fisk och frysta varor
3 till 4 Ångkokning Grönsaker, fisk och kött
4 till 5 Tillagning efter kokning Potatis, soppa, pasta och färskå grönsaker
6 till 7 Kokning	Sjudning	Kött, ägg och korvarGulasch
7 till 8 Tillagning Potatis och pannkakor
9 Stekning	Uppkokning	Biff och omelettVatten
P och „ II	StekningUppkokning	BiffUppkokning av större mängder vatten

RENGÖRING OCH UNDERHÅLL

Se till att plast, aluminiumfolie och liknande inte kommer i kontakt med en påslagen kokzon.

Skulle detta ändå hända ska det omedelbart avlägsnas med hjälp av en glasskrapa. Därefter ska hållen rengöras med specialrengöringsmedel. Samma sak gäller om man exempelvis spiller socker, sylt eller andra sockerhaltiga livsmedel på en varm kokzon.

Se till att såväl kokkärl som kokzoner är helt torra innan kärlen används.

Rengör aldrig hällen med frätande rengöringsmedel eller rengöringsmedel som innehåller slipmedel, och använd aldrig en kniv för att avlägsna fastbrända rester.

Använd aldrig ångrengöringsmaskiner för rengöring av spishällen. Ångtrycket kan orsaka permanenta skador på överhällen och de strömförande delarna. Tillverkaren/importören ansvarar inte för skador som beror på användning av ångrengöringsmaskiner.

Om Du rengör hällen regelbundet med specialrengöringsmedel håller den sig snygg och blir samtidigt smuts- och fläckavvisande. Tvätta därefter hällen med kallt vatten och torka till sist av

PROBLEMLÖSNING

Spishällen/kokzonerna går inte att slå på:

• Strömmen är inte påslagen
• En säkring har gått
• Funktionsläset är aktiverat
• Manöverknapparna är täckta med vatten eller fett
• Manöverpanelen är övertäckt

Ett [U] syns i displayen:

• Der Inget kokkärl är placerat på zonen
• Kokkärlet är olämpligt
• Kokkärlet är av fel storlek och passar inte till kokzonen

Ett [ E ] syns i displayen:

• Elektronikfel
• Dra ur kontakten och ring efter en servicetekniker

Kokzonen/kokzonerna stängs av medan de används:

• För att undvika överhettning slås kokzonen/kokzonerna av/på
• Kokzonen/kokzonerna har stått påslagna under mycket lång tid
• Manöverknapparna är övertäckta
• Tomt kokkärl med överupphettad botten

Avkylningsfläkten fortsätter efter att ugnen slagits av:

- Detta är helt normalt – fläkten stannar automatiskt när spishällen är tillräckligt sval

Uppkokningsautomatiken fungerar inte:

• Kokzonen är fortfarande varm [H]
  • Du har valt effektläge [9]

[ ] syns i displayen:

- Se avsnittet: "Brofunktion"

[ U ] syns i displayen:

- Se avsnittet "Keep warm"

[II] syns i displayen:

- Se avsnittet "Stop&Go"

Displayen visar [Er03] eller[ ] :

- Betjäningsknapparna är täckta med vätska eller annat föremål. Symbolen försvinner automatiskt från displayen när vätskan eller föremålet avlägsnas.

Displayen visar [ E2 ] :

- Hällen är överhettad. Låt hällen kyla ned och sätt på hällen igen.

Displayen visar [E8]:

- Ventilationsöppningen är blockerad. Avlägsna blockeringen.

Displayen visar [ U400 ] :

- Hällen är inte ansluten. Kontrollera anslutningen.

Displayen visar [ER47]:

- Hällen är inte ansluten. Kontrollera anslutningen

Om symbolerna förblir tänd efter ovanstående felsökning, kontakta service.

MILJÖSKYDD

• Emballaget har valts av hänsyn till miljön och kan återanvändas.
• Produkten innehåller delar, som kan skada miljön om de kasseras felaktigt. Delarna är nödvändiga för produktens funktion.

• Produkten får inte kastas bort tillsammans med vanliga sopor.
• Se till att produkten kasseras på närmsta återvinningsstation.

Hällen får endast byggas in och anslutas av en auktoriserad servicetekniker.

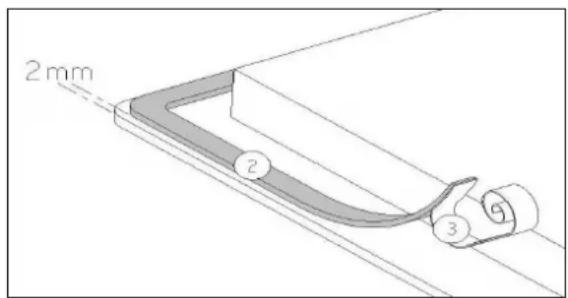

Så sätter Du fast tätningslisten

Den medföljande självhäftande tätningslisten fästs längs hållens underkant. Hällen placeras i inbyggnadshålet och centreras. Tätningslisten förhindrar att vatten och fukt tränger in mellan spishäll och bänkskiva. Det är därför mycket viktigt att du fäster tätningslisten korrekt enligt bilden nedan.

Fäst tätningslisten (2) två millimeter från glasets ytterkant, efter att Du avlägsnat det skyddande pappershöljet (3).

- Avståndet från väggen (bakvägg och/eller sidovägg) till hällen ska vara minst 50 mm.

	Utskärningbänkskiva				Hällens glasyta
Typ	Bredd		Djup		Bredd	Djup	Tjocklek
WIF596OTW	560	490	590	520	4
WIF706OTW	670	490	700	520	4
WIWF596OT	560	490	590	520	4
WIF785OTW	750	490	780	520	4
WIWF785OT	750	490	780	520	4
WIF789OTW	750	490	780	520	4
WIF905OTW	810	490	880	520	4

• Spishällen har skyddklass Y för värme. Det innebär att man kan ha höga skåp på ena sidan av hällen medan man på den andre sidan inte får ha skåp som är högre än själva spishällen.
• Spishällen får endast byggas in och anslutas av en auktoriserad servicetekniker.
• Bänkskivan närmast hällen ska vara värmefast och klara av temperaturer på upp till 100°C. Samma sak gäller för sido- och bakväggar närmast spishällen.
• Vissa material som ofta används vid tillverkning av bänkskivor tål inte fukt. Använd därför speciallim för att skydda urtaget.
• Om bänkskivan har pålimmat laminat ska både laminat och lim vara värmefasta.
  • Installera inte hällen över en diskmaskin eller en icke-ventilerad ugn.
• För att säkra god ventilation runt omkring spishällen ska Du se till att lämna en öppning på
• hällens undersida på minst 2 cm.
• Om det monteras en låda under hållen får inga brandfarliga material läggs i lådan.
• Avståndet mellan spishäll och spiskåpa ska följa de riktlinjer som står i spiskåpans bruksanvisning.

• WARNING: Använd endast tillverkarens skötselmedel, skötselmedel rekommenderade av tillverkaren i bruksanvisningen och bifogade skötselmedel. Användning av olämpliga skötselmedel kan orsaka skada.

• Spishällen får endast anslutas av en auktoriserad elektriker.
  • Installation av annan person än sakkunnig kan medföra allvarliga risker för användaren.

• Tillverkaren/importören är inte ansvarig i sådana fall.
• Hällen ska anslutas enligt gällande lagar och bestämmelser.
• Anslutning får inte göras med hjälp av förlängningssladd eller adapter.
• Sladden får endast bytas ut av en auktoriserad servicetekniker.
• Du hittar all nödvändig anslutningsinformation på typskylten.

- Tillverkaren/importören är inte ansvarig för skador som uppstår på grund av bristfällig eller skadad jordanslutning.

- Hällens strömförsörjning ska ha en flerpolig brytare. Kontaktöppningen ska vara minst 3 mm och kontakten bör vara placerad i närheten av hällen.

Viktig!

• Hällen måste anslutas 230 V\~ 50/60 Hz.
• Hällens elektriska säkerhet garanteras endast om den ansluts till ett jordat eluttag som är installerat enligt gällande föreskrifter. Det är mycket viktigt att denna grundläggande säkerhetsförutsättning.
• Spishällen ska anslutas enligt nedanstående.
• Kopplingslådan sitter på undersidan av spishällen. Locket öppnas med hjälp av en skruvmejsel. Stick in skruvmejseln i öppningen och öppna locket.

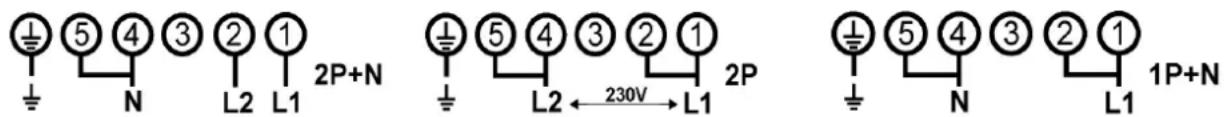

4 Zoner

Land	Anslutning	Anslutning	Ledarens tvärsnitt	Sladdtyp	Amp.
DK-S-FIN	400V~ 50/60Hz	2 faser + N	4 x 1.5 mm ^2	H 05 VV - FH 05 RR - F	16 A *
NO	230V~ 50/60Hz 2 faser	3 x 2	5 mm ^2	H 05 VV - FH 05 RR - F	25 A *
DK-S-FIN	230V~ 50/60Hz	1 fas + N	3 x 2.5 mm ^2	H 05 VV - FH 05 RR - F	25 A *

* Uträknat enligt standard EN 60 335-2-6

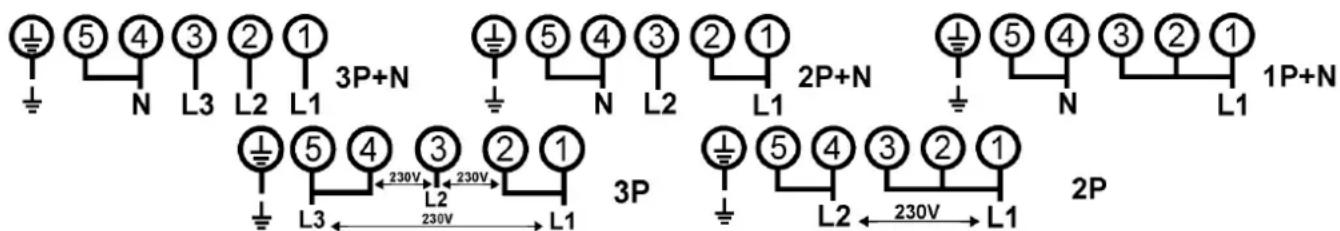

5 Zoner

Land Anslutning Anslutning Ledarens tvärsnitt Sladdtyp Amp.
DK-S-FIN 400V~ 50/60Hz 3 Faser + N	5 × 1.5 mm^2		H 05 VV - FH 05 RR - F	16 A *
DK-S-FIN 400V~ 50/60Hz 2 Faser + N	4 × 2.5 mm^2		H 05 VV - FH 05 RR - F	25 A *
DK-S-FIN 230V~ 50/60Hz 1 Faser + N	3 × 4 mm^2		H 05 VV - FH 05 RR - F	40 A *
NO 230V~ 50/60Hz 3 Faser 4 × 2,5 mm^2			H 05 VV - FH 05 RR - F	25 A *
NO 230V~ 50/60Hz 2 Faser	3 × 4 mm^2		H 05 VV - FH 05 RR - F	40 A *

( * ) Uträknat enligt standard EN 60 335-2-6

Viktigt! Se till att alla kabeln är korrekt anslutit och fastgjort.

Tillverkaren/importören ansvarar inte för skador som har uppstått på grund av att jordad kabel saknas eller att det har uppstått ett brott på kabeln (t ex elektriska stötar).

GARANTI

Din nya spishäll levereras med 2 års garanti på tillverknings- och materialfel, gällande från inköpsdatum enligt kvitto. Garantin omfattar material, arbete och transporter. Vid önskan om service bör du uppge spishällens namn och serienummer. Den informationen finns på typskylten. Du kan också skriva upp informationen i denna bruks- och installationsanvisning, så finns de alltid till hands. Det gör det enklare för servicepersonalen att hitta rätt reservdelar.

Garantin omfattar inte

Fel och skador som inte beror på tillverknings- eller materialfel. T.ex. skador på glaset.

Om andra reservdelar än originalreservdelar har använts.

Om anvisningarna i bruks- och installationsanvisningen inte följts.

Om installationen inte har skett på angivet sätt.

Transportskador

En transportskada som konstateras när butiken levererar till kund är i första hand en sak mellan kunden och butiken. I de fall då kunden själv har stått för transporten av varan påtar sig inte butiken något ansvar för eventuell transportskada. Eventuella transportskador ska omedelbart anmälas, och senast 24 timmar efter leveransen. Annars kan kundens krav komma att avvisas.

Obefogade servicebesök

Om man tillkallar servicemontör och det visar sig att man själv kunde ha åtgärdat felet, genom att exempelvis följa anvisningarna i bruks- och installationsanvisningen eller genom att byta en säkring i säkringsskåpet, får kunden själv stå för kostnaden.

Företagsköp

Företagsköp är köp av maskiner som inte ska användas i ett privat hushåll, utan i ett företag eller för företagsliknande ändamål (restaurang, matservering etc.) eller användas för uthyrning eller annan användning som omfattar flera olika användare.

Vid företagsköp gäller ingen garanti, eftersom produkten uteslutande är avsedd för användning i vanligt privat hushåll.

SERVICE

GarantGruppen AB

Bangårdsgatan 6

582 77 Linköping

Tlf.: 013 15 45 10

Fax: [phone]

TURVATOIMET 72

KEITTOTASON KUVAUS 76

TEKNISET TIEDOT....76
OHJAUSPANEELI (VAIHTELEE MALLEITTAIN) 77

KEITTOTASON KÄYTTÖ....77

NÄYTTÖ 77
ILMANKIERTO 77

KEITTOTASON KÄYTTÖ....78

ENNEN KEITTOTASON KÄYTTÖÖNOTTOA 78
INDUKTION PERIAATE 78
HERKKÄ KOSKETUSPANEELI....78
LÄMPÖTASON JA AJASTIMEN SÄÄTÖ LIUKUSÄÄTIMELLÄ 78
KEITTOTASON KYTKEMINEN 79
PUUTTUVAN/SOPIMATTOMAN KEITTOASTIAN AUTOMAATTINEN HAVAITSEMINEN 79
JÄLKILÄMMÖN ILMAISIN....79
BOOSTER-TOIMINTO....80
AJASTUS 80
KIEHAUTUSAUTOMATIIKKA 81
STOP&GO 81
RECALL-TOIMINTO....81
« KEEP WARM » TOIMINTO 82
SILTA- JA AUTOMAATTINEN SILTATOIMINTO 82
GRILLITOIMINTO....82
MENETTELY 82
OHJAUSPANEELI 82
NÄYTTÖ 82
LUKITSE OHJAUSPANEELI 83
“CHEF”-TOIMINTO 83
LUKITUS PUHDISTUSTA VARTEN 83
SÄÄDÄ KIRKKAUTTA 84
SÄÄDÄ ÄÄNENVOIMAKKUUS 84
MY MEMO -TOIMINTO 84
2 KEITTOALUEEN VAIHTAMINEN 85
KEITTOASTIAN TESTAUS 85

KEITTOASTIAT JA SÄÄTÖALUEET 88

SOPIVAT KEITTOASTIAT 88
SOPIMATTOMAT KEITTOASTIAT 88
KEITTOASTIAN HALKAISIJA 88
SÄÄTÖALUEET 89
