KFI 301751 - Kylskåp GRAM - Gratis bruksanvisning och manual

Typ av produkt	Kyl-frys
Märke	Gram
Modell	KFI 301751
Strömförsörjning	220-240 V, 50 Hz
Klimatklass	T (16-43°C), ST (16-38°C), N (16-32°C), SN (10-32°C)
Termostatkontroll	5 lägen (1-5)
Avfrostning kylskåp	Automatisk
Avfrostning frys	Manuell
LED-belysning	Ja (endast utbytbart av behörig personal)
Isbricka	Ingår
Flaskhållare	Ingår
Justerbara framfötter	Ja
Köldmedium	R600a
Jordning	Jordad kontakt, 16 A uttag krävs
Installationstyp	Inbyggd (köksenhet)
Ljudnivå	Normal drift kan ge svaga bubbelljud
Barnsäkerhet	Tillsyn krävs; låt inte barn leka med apparaten
Rengöring	Använd bikarbonatlösning; använd inte slipande produkter
Strömkabel	Använd inte förlängningssladdar; sladden får inte skadas
Transport	Håll upprätt; säkra rörliga delar
Garantinot	Garantin gäller inte vid kommersiellt bruk

Vanliga frågor - KFI 301751 GRAM

Hur ställer jag in termostaten på min Gram KFI 301751?

Vrid termostatvredet till lägena 1-5. Läge 1-2 är för korttidsförvaring, 3-4 för långtidsförvaring och 5 för frysning av färsk mat. Tvinga inte vredet förbi läge 1.

Vad ska jag göra om kylskåpet inte fungerar?

Kontrollera om: det är strömavbrott, kontakten är lös, termostaten är inställd på läge '•' (av) eller uttaget är defekt. Om problemet kvarstår, kontakta auktoriserad service.

Hur avfrostar jag frysfacket?

Ta ut fryst mat och slå in i tidningspapper. Använd plastskrapan för att ta bort frost. Placera varma vattenbassänger inuti för att påskynda avfrostningen. Använd inte vassa föremål. Torka insidan innan du lägger tillbaka.

Hur rengör jag kylfacket?

Koppla bort apparaten. Använd en lösning av bikarbonat och ljummet vatten. Skölj med rent vatten och torka. Använd inte slipande produkter eller rengöringsmedel.

Kan jag förvara glasflaskor i frysen?

Nej. Glasflaskor eller dryckesburkar kan explodera i frysen. Förvara endast i kylfacket.

Vilket köldmedium använder Gram KFI 301751?

Den använder R600a, en miljövänlig men brandfarlig gas. Vid läcka, ventilera rummet och undvik öppna lågor.

Hur byter jag LED-belysningen?

LED-belysning får endast bytas av behörig personal. Kontakta kundtjänst för service.

Vilken rekommenderad omgivningstemperatur har detta kylskåp?

Apparaten är konstruerad för omgivningstemperaturer mellan 16°C och 43°C beroende på klimatklass. Om den används utanför detta intervall kan kyleffekten påverkas.

Hur sparar jag energi med mitt kylskåp?

Placera kylskåpet på en sval, ventilerad plats borta från värmekällor. Låt varm mat svalna innan den förvaras. Täck mat och dryck. Öppna dörren kort. Håll tätningarna rena.

Vad gör jag vid strömavbrott?

Undvik att öppna frysluckan för att bromsa temperaturökningen. Fryst mat förblir säker i flera timmar. Kompressorn har en 5-minuters fördröjning efter att strömmen återvänt för att skydda kompressorn.

BRUKSANVISNING KFI 301751 GRAM

Allmänna varningar....30

Säkerhetsinstruktioner 32

Rekommendationer 32

Före igångsättning....33

OLIKA FUNKTIONER OCH MÖJLIGHETER 34

Inställning av termostaten....34

Varningar om temperaturjusteringar ....34

Tillbehör 35

ls-tråg 35

Flaskhållare....35

PLACERA LIVSMEDEL I UTRYMMENA 36

Kylutrymmet....36

Frysutrymmet....36

RENGÖRING OCH UNDERHÅLL 37

Avfrostning Kyl....38

Avfrostning Frys....38

FRAKT OCH FLYTTNING AV INSTALLATIONSPLATS ...... 39

Omplacering av dörren 39

Tips för att spara energi....41

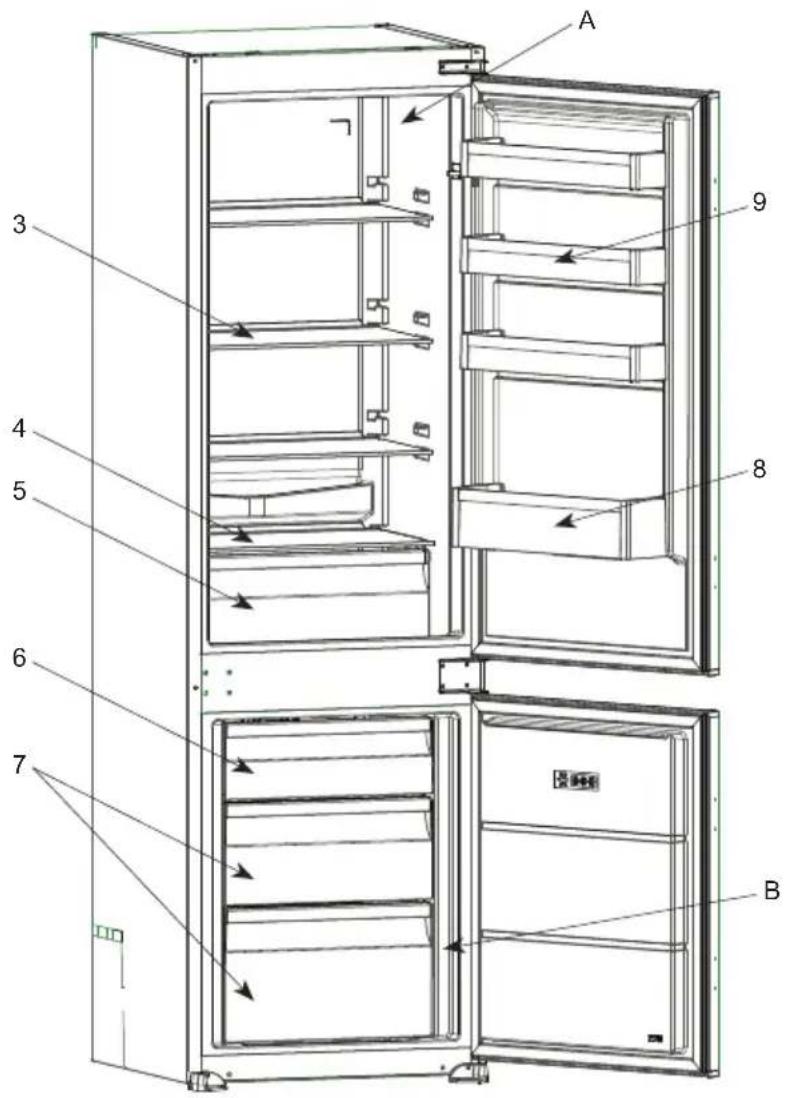

FRYS- OCH KYLSKÅPETS DELAR OCH UTRYMMEN ...... 42

KAPITEL -1 FÖRE ANVÄNDNING AV KYL-/FRYSSKÅPET

Allmänna varningar

WARNING: Håll ventilationsöppningar i apparatens hölje eller inbyggnadsstruktur oblockerade.

WARNING: Använd inte mekaniska enheter eller andra metoder för att snabba upp avfrostningen, förutom de som rekommenderas av tillverkaren.

WARNING: Använd inte elektriska apparater inuti apparatens fack för matförvaring, såvida de inte är av den sorten som rekommenderas av tillverkaren.

WARNING: Skada inte kylkretsen.

WARNING: För att undvika risker på grund av instabilitet i apparaten, måste den fästas enligt instruktionerna.

• Modellen innehåller R600a (kylmediumet isobutan), vilket är en naturgas som är väldigt miljövänlig men också explosiv. Vid transport och installation av enheten måste hänsyn tas så att kylsystemet tar skada. Om skada uppstår; undvik öppen låga eller tändningskälla och ventilera rummet där enheten står under några minuter.
• Förvara inte explosiva ämnen såsom aerosol-flaskor med lättantändliga bränslen i den här apparaten.

• Den här apparaten är avsedd att användas i hemmabruk och liknande tillämpningar så som:

• personalkök i affärer, kontor och andra arbetsmiljöer

• stugor och av kunder på hotell, motell och andra miljöer för boendeformer
• vandrarhemsliknande miljöer;
• kartering och liknande icke-återförsäljande tillämpningar

- Om uttaget inte stämmer överrens med kylskåpets kontakt måste det bytas ut av tillverkaren, dess serviceagent eller likvärdigt godkänd kvalificerad person, för att undvika faror.

- Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatta fysiska, sensoriska eller psykiska förmågor eller brist på erfarenhet och kunskap, såvida de inte övervakas eller får instruktioner angående användningen av apparaten av en person som ansvarar för deras säkerhet. Barn ska övervakas för att säkerställa att de inte leker med apparaten.

- En speciell jordad kontakt har kopplats till strömsladden till ditt kylskåp. Denna kontakt ska användas i ett speciellt jordat 16-ampereuttag. Om det inte finns något sådant uttag i ditt hem ska ett installeras av en auktoriserad elektriker.

- Den här utrustningen kan användas av barn från 8 års ålder och äldre, samt personer mer fysisk, sensorisk eller mental nedsättningskapacitet eller har brist på erfarenhet och kunskap om de har någon som övervakar eller om de fått instruktioner angående användning av apparaten på ett säkert sätt och förstå de faror som innefattas. Barn får inte leka med apparaten. Rengöring och underhåll vid användning, får inte utföras av barn utan övervakning.

- Om elsladden är skadad måste den bytas ut av tillverkaren eller en servicerepresentant eller liknande kvalificerade personer för att undvika fara.

- Denna apparat är inte avsedd att användas på höjder över 2000 m.

Säkerhetsinstruktioner

• Varning: Blockera inte ventilationsöppningarna i enhetens hölje eller med en ev. inbyggnadsram.
• Använd aldrig mekaniska verktyg eller liknande metoder för att påskynda avfrostning.
• Om denna apparat ska ersätta en uttjänt produkt med lås; förstör eller avlägsna låset som en säkerhetsåtgård före deponering, för att skydda barn som vid lek kan låsa sig inne.
• Äldre kyl- och frysskåp innehåller isoleringsgas och kylmedium som skall deponeras ordentligt. Överlåt alltid deponeringen av en kasserad enhet till kvalificerad återvinningscentral och rådgör med lokala myndigheter vid eventuella frågor. Se till att inga Kylledningar skadas innan deponeringen.

Denna enhet är märkt i enlighet med der europeiska direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektroniska produkter (waste electrical and electronic equipment - WEEE).

Direktivet anger ramarna för inom EU giltigt återtagande och korrekt återvinning av uttjänta enheter.

Obs:

Läs noga igenom detta häfte före installation och igångsättning. Tillverkaren tar inget ansvar för oriktig installation och användning.

Rekommendationer

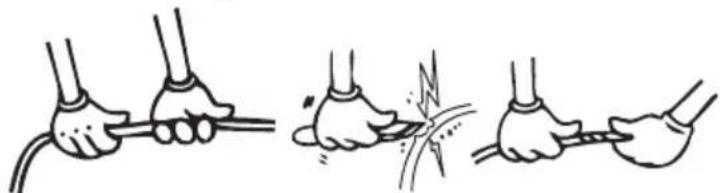

• Använd inte adaptrar eller omkopplingar som kan medföra överhettning eller brand.
• Använd ej elektriska apparater inuti kyl-/frysutrymmena.
• Använd inte gamla vridna elkablar.

• Vrid eller böj inte kablarna.
- Låt inte barn leka med apparaten. Barn får aldrig sitta på draglådor/hyllor eller hänga i dörren.
- Använd inte vassa metallföremål för att avlägsna is från frysutrymmen; dessa kan punktera kylledningen och medföra oreparabel skada. Använd den medföljande plastskrapan.
- Tag aldrig i elkabeln med våta händer.
- Placera inte ömtåliga vätskebehållare (tunna eller i glas) I frysen, särskilt inte kolsyrade drycker då de expanderar och spränger behållaren vid frysning.
- Flaskor med hög alkoholhalt måste förseglas väl och placeras vertikalt.
- Vidrör ej kylytorna (särskilt inte med våta händer). Det innebär risk för brännskada.
- Ät inte is eller isglass som just tagits ur frysen.
- Om elkabeln skadas skall den bytas av tillverkaren, servicerepresentanten eller anvisad kvalificerad person.

Innan uppackning och hantering av din kyl och frys, vänligen ta dig tid att bekanta dig med följande punkter.

- Placera på avständ från direkt solljus och från någon värmekälla som ett element.

- Enheten bör vara minst 50 cm från spisar, gasugnar och värmeelement, och bör vara minst 5 cm från elektriska ugnar.

- Utsätt inte din kyl och frys för fukt eller regn.

- Din kyl och frys bör placeras minst 20 mm från en annan frys.

- Fritt utrymme på minst 150 mm krävs på toppen och baksidan av din kyl och frys. Placera inte någonting ovanpå kyl och frysen.

- För säker drift är det viktigt att din kyl och frys är säker och balanserad. De justerbara fötterna används för att justera din kyl och frys i nivå. Se till att enheten är i nivå innan du placerar några livsmedel inuti den.

- Vi rekommenderar att du torkar av alla hyllor och fack med en trasa indränkt i varmt vatten blandat med en tesked bikarbonat före användning. Efter rengöring skölj med varmt vatten och torka.

- Installera med hjälp av plastdistanserna, som finns på baksidan av enheten. Vrid 90 grader (som visas i diagrammet). Detta hindra kondensorn från att röra väggen.

- Kylskåpet bör placeras mot en vägg med ett fritt avständ inte överstigande 75 mm.

- Vänta i 3 timmar före anslutning till eluttag för att optimera prestandan.

- En lätt obehaglig lukt kan uppstå vid igångsättning första gången. Denna försvinner när kylutrymmet börjar kallna.

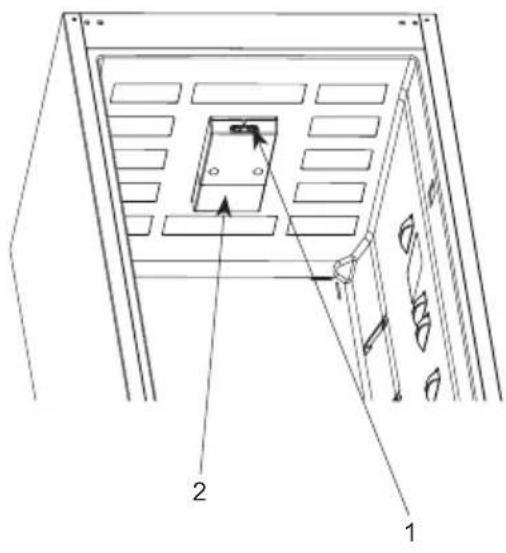

Inställning av termostaten

Termostaten kontrollerar automatiskt temperaturen i innerutrymmena. Vrid vredet från position "1" till "5" för lägre temperatur.

Vikgit notering: Försök inte vrida vredet bortom position1, det kommer stanna utrustningen.

Inställning av frys- och kyltermostaten;

1 – 2 : För kortvarig matförvaring i frysutrymmet kan vredet ställas mellan min.- och medelposition.

3 – 4 : För långvarig matförvaring – sätt vredet i medelpositionen.

5 : För snabbnedfrysning av färsk mat. Kylningen verkar under längre tid. När temperatur för långvarig matförvaring erhållits skall vredet vridas tillbaka till föregående position.

Varningar om temperaturjusteringar

- Det rekommenderas inte att du använder din kyl i miljöer kallare än 10^ .

- Temperaturjusteringar skall göras i förhållande till frekvensen av dörröppningar och mängden mat som förvaras i kylen.

- Vänta på justeringar som skall göras innan du ändrar inställningen igen.

- Din kyl bör vara i drift upp till 24 timmar utan avbrott efter att ha blivit inkopplad för att den ska bli helt kyld. Öppna inte dörrarna på din kyl och placera inte mat i den under denna period.

- Det finns en fem minuters fördröjningsfunktion för att förhindra skador på kompressorn i din kyl när du ansluter enheten eller när det varit ett strömavbrott. Din kyl kommer att börja fungera normalt efter 5 minuter.

- Kylen är utformad för att fungera i omgivningstemperaturintervall som anges i standarderna, enligt den klimatklass som anges på informationsetiketten. Vi rekommenderar inte att du använder din kyl utanför de angivna temperaturvärdesgränserna i fråga om kylningseffektivitet.

- Enheten är utformad för användning i en omgivande temperatur inom intervallet 16°C till 43°C.

Klimatklass ∅mgivningstemperatur °C
T Mellan	16 och 43 (°C)
ST Mellan	16 och 38 (°C)
N Mellan	16 och 32 (°C)
SN Mellan	10 och 32 (°C)

Tillbehör

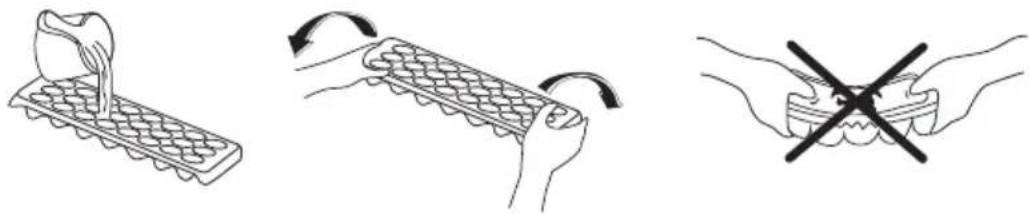

ls-tråg

• Fyll upp istråget med vatten och placera det i frysutrymmet.
• När vattnet är genomfruset; vrid träget för att frigöra iskuberna

Flaskhållare (På vissa modeller)

- Använd flaskhållaren för att hindra flaskor från att glida eller ramla. Den minskar också slamrande ljud när dörren öppnas eller stängs.

Visuella och textbeskrivningar på tillbehörsavsnittet kan variera beroende på vilken modell du har.

KAPITEL -3 PLACERA LIVSMEDEL I UTRYMMENA

Kylutrymmet

• För att minska fuktighet och medföljande frostbildning; förvara aldrig vätskor i oförslutna kärl. Frostbildningen är störst på de kallaste delarna och hög fuktighet meför tätare behov av avfrostning.
• Placera aldrig varm mat i frys/kylen. Varm mat skall först tillåtas avsvalna till rumstemperatur och skall lagras så att god luftcirkulation i utrymmet bibehålls.
• Tillse att ingenting vidrör innerväggen; detta kan medföra frostbildning och förpackningarna kan frysa fast. Öppna inte frysdörren i onödan.
• Arrangera kött och rengjord fisk (förpackad eller svept i plastfilm) som skall användas inom de närmaste 1-2 dagarna.
• Frukt och grönsaker kan förvaras i svalen utan förpackning.

Frysutrymmet

• Frysen är lämpad för långtidsförvaring av (djup-)frysta livsmedel och för att göra iskuber.
• Ställ inte in nylagad varm mat till frysning i frysens dörrfack. Använd dessa endast till förvaring av nedfryst mat.
• Ställ aldrig nylagad varm mat intill fryst mat som kan tina.
• Vid frysning av färska livsmedel (t.ex. kött, fisk eller färs) bör dessa portioneras upp för att samma mat inte skall behöva tinas flera gånger.
• Förvaring av frysta livsmedel; förvaringsinstruktionerna på frysta matförpackningar skall alltid följas noggrant och om sådan information saknas, bör livsmedlet inte förvaras i mer än 3 månader efter inköpsdatum.
• Vid inköp av frysta livsmedel; se till att dessa förvarats djupfryst och att förpackningen är intakt.
• Frysta livsmedel bör transporteras i lämpliga behållare för att bibehålla livsmedlets kvalitet och skall återställas till rätt förvaringstemperatur inom kortast möjliga tid.
• Om ett fryst livsmedel verkar fuktigt och uppsvällt är detta tecken på att det tidigare förvarats i otillräckligt låg temperatur och att kvaliteten försämrats.
• Lämplig maximal förvaringstid beror på rumstemperaturen, termostatinställningen, hur ofta dörren öppnas, typ av livsmedel och transporttiden och transportförhållanden från butik till hemmet. Följ alltid de tryckta förvaringsinstruktionerna på livsmedlens förpackning och överskrid aldrig den angivna maximala lagringstiden.
• Använd snabbfryshyllan till hemlagad mat eller sådant som behöver frysas ner snabbt, då denna hylla har högre kylkraft. Snabbfryshyllorna är mittenhyllorna i frysutrymmet

KAPITEL -4 RENGÖRING OCH UNDERHÅLL

- Se till att du kopplat bort apparaten från vägguttaget innan du börjar rengörå

- Rengör inte apparaten genom att hälla vatten i den.

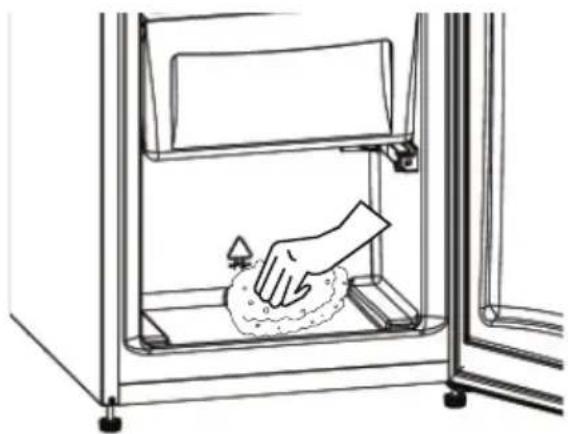

- Du kan torka de inre och yttre delarna av apparaten genom att använda varmt såpvatten tillsammans med en mjuk trasa eller svamp.

- Ta ur delarna en och en och rengör dem med såpvatten. Diska dem inte i diskmaskin.

- Använd inga slipande rengöringsmedel, lösningsmedel eller diskmedel, aldrig brandfarliga material, brännbart material, eller smältande material såsom tinner, bensin eller syra för rengöringsändamål.

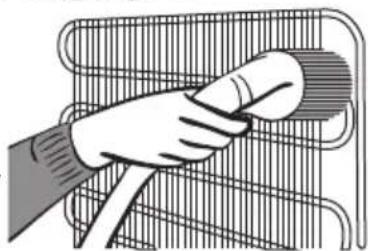

- Rengör kondensatorn (på baksidan av apparaten) med borste en gång om året för att förhindra energiförlust och för ökad prestanda.

SE TILL ATT APPARATEN ÄR BORTKOPPLAD FRÅN VÄGGUTTAGET.

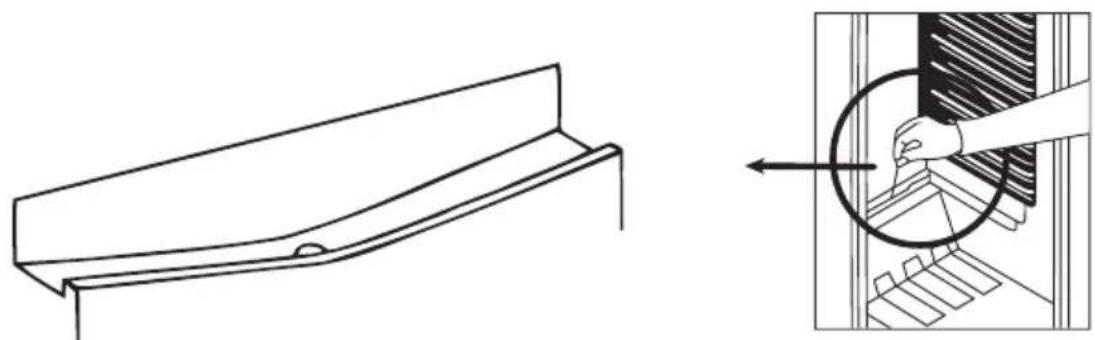

- Avfrostning sker automatiskt i kyldelen under drift; smältvattnet från avfrostningen uppsamlas i avdunstningskärlet där det automatiskt dunstar bort.

- Avdunstningskärlet och dräneringshålet för smältvattnet bör rengöras regelbundet för att förhindra att dräneringshålet blockeras och att smältvattnet inte rinner ner i bottenutrymmet av kylskåpet.

- Is-/frostbeläggningen på hyllorna bör avlägsnas regelbundet.

- Använd inte vassa metallföremål; dessa kan punktera kylledningen och medföra oreparabel skada. Använd den medföliande plastskrapan.

- Avfrostning måste göras om frostskiktet på hyllorna blir tjockare än 5mm.

- Före avfrostningen; placera frysta livsmedel på sval plats inlindade i t.ex. tidningspapper och övertäckta med isolerande filt för att minimera upptining.

- Ett par varmvattenbehållare kan placeras I frysskåpet för att påskynda avfrostningen.

• Torka av innerutrymmet med en svamp eller ren trasa.

- När enheten avfrostats kan livsmedlen åter placeras I frysskåpet – kom ihåg att konsumera dem inom en begränsad tidsrymd.

Byte av LED-belysning

Om kylskåpet har LED-belysning som behöver bytas ska helpdesk kontaktas eftersom det endast är behörig personal som ska utföra detta.

KAPITEL -5 FRAKT OCH FLYTTNING AV INSTALLATIONSPLATS

Frakt och flyttning av installationsplats

• Bevara originalförpackningen i polystyren-skumplast (PS) för framtida fraktbehov.
• Surra skåpet väl med rem eller starkt rep vid transport. Beakta transportinformationen på kartongen.

- Före frakt eller byte av installationsplats skall alla rörliga delar (hyllor, fack...) tas ur elle fixeras med snöre eller tejp för att förhindra skador till följd av skakningar.

Omplacering av dörren

• Det beror på vilken kyl och frys du har om det är möjligt att omplacera dörrarna.
• Det går inte där handtag är fästa på framsidan av enheten.
• Om din modell inte har handtag är det möjligt att vända dörrarna, men detta måste utföras av behörig personal. Kontakta Gram service.

KAPITEL -6 INNAN FÖRSÄLJNINGSSERVICE TILLKALLAS

Om apparaten inte fungerar ordentligt kan orsaken vara ett litet fel. Kontrollera därför följande innan du kontaktar service – och spar tid och pengar.

"När du kontaktar service så var noga med att ha modelltyp och modellnummer till hands, se bild". Uppgifterna finns på apparatens typskylt som du hittar på skåpets innevägg"

Om apparaten inte fungerar:

Kontrollera;

• Elanslutningen, (lyser GRÖN lampa?),
• Huvudströmbrytaren till eluttaget, (är den frånslagen?),
• Termostaten, (står den i position “ • ”?),
• Kontroller att eluttaget levererar ström – pröva genom att ansluta en elapparat Du vet fungerar till samma eluttag.

Om apparaten fungerar dåligt; (Röd lampa lyser)

Kontrollera;

• Är utrymmet överfyllt med livsmedel?,
• Är termostaten ställd på position "1" (om så, vrid till ett högre värde)
• Stänger dörren riktigt?,
• Är kondensatorn (på baksidan) fri från damm och smuts?,
• Finns det en luftspalt baktill och på sidorna?

Om apparaten avger missljud;

Kylgasen som cirkulerar i kylledningen kan avge ett svagt bubblande ljud även när kompressorn inte arbetar. Detta är normalt, men om ljudet är annorlunda – kontrollera följande;

• Står apparaten vägrätt?
• Vibrationsljud kan uppstå om baksidan kommer i kontakt med väggen.
• Föremål placerade ovanpå kan avge vibrationsljud.

Om det finns vatten i kylskåpets nedre del ;

Kontrollera:

- Dräneringshålet för smältvatten kan vara tilltäppt (använd dräneringspluggen att rensa med).

VIKTIG INFORMATION:

• I händelse av plötsligt strömavbrott eller att kontakten dras ut ur eluttaget kan kompressorskyddsfunktionen aktiveras då gasen i kylsystemet ännu inte är balanserad. 5 minuter senare kommer din apparat att starta normalt igen; detta är inget att oroa sig för.
• Om du inte använder din apparat under en längre tid (till exempel under sommarsemetern), koppla då ur apparaten från eluttaget. Rengör apparaten enligt beskrivningarna i Del 4 och lämna dörren öppen för att undvika uppkomsten av fukt och dålig lukt.
• Enheten du har köpt är avsedd för hemanvändning och kan användas endast i hemmet och för angivna ändamål. Den är inte lämplig för kommersiell eller offentlig användning. Om konsumenten använder enheten på ett sätt som inte överensstämmer med dessa funktioner, betonar vi att tillverkaren och återförsäljaren inte hålls ansvariga för eventuella reparationer och fel inom garantitiden.

- Om problemet kvarstår efter att du har följt alla instruktioner ovan, kontakta en auktoriserad serviceleverantör.

Tips för att spara energi

1- Installera apparaten i ett svalt, välventilerat rum, men inte i direkt solljus eller nära en värmekälla (värmeelement, spis, o.dyl). Använd i annat fall en isolerande plåt.
2– Låt avdelningsmat och dryck kylas av utanför apparaten.
3— Placera maten i kylskåpsutrymmet vid upptining av frusen mat. Den låga temperaturen hos den frusna maten hjälper till att kyla kylskåpsutrymmet när maten tinar upp. Vilket ger en energibesparing. Om den frusna maten tas ut orsakar den ett slöseri med energi.
4– Vid inställning av drycker och flytande föda måste de täckas över. I annat fall ökar fuktigheten i apparaten. Vilket medför att funktionstiden blir längre. Att täcka över drycker och flytande föda hjälper också till att bevara lukt och smak.
5– Öppna och stäng apparatens dörr så snabbt som möjligt vid inställning av mat och dryck.
6– Låt locken vara på i apparaten för varje utrymme med annan temperatur. (grönsaks, kylfack, osv).
7– Dörrtätningen måste vara ren och mjuk. Ersätt tätningar om de är utslitna.

KAPITEL -7

FRYS- OCH KYLSKÅPETS DELAR OCH UTRYMMEN

Denna figur har tagits fram för att visa olika delar och tillbehör i enheten. Delar kan variera beroende på enhetens modell.

A) Kylskåp
B) Frysskåp

1) Termostat
2) Kyl lampa
3) Kylskåpshylla
4) Glashylla
5) Grönsakslåda

• Tørk av innsiden av frysedelen med en svamp eller en ren klut.
