BRUKSANVISNING 78607 Garden

Forhjul/baghjul: 8"/10"

För att du ska få så stor glädje som möjligt av din nya gräsklippare rekommenderar vi att du läser denna bruksanvisning och de medföljande säkerhetsföreskrifterna innan du börjar använda den.

Vi rekommenderar dessutom att du sparar bruksanvisningen ifall du behöver läsa informationen om de olika funktionerna igen.

VIKTIGT!

Gräsklipparen levereras utan påfylld motorolja. Fyll på 0,6 liter motorolja till trädgårdsmaskiner (t.ex. SAE-30) innan du startar gräsklipparen!

Tekniska data

Motor: 196 cm3 4-takts, luftkyld

Effekt: 3,4 kW

Hastighet: 3,8 km/h

Klippbredd: 51 cm

Klipphöjd: 30-80 mm (8 positioner)

Klippfunktioner: Uppsamling, bakutkast, sidoutkast, bioklipp

Uppsamlare: 60 l

Kåpa: stål

Framhjul/bakhjul: 8"/10"

Central inställning av klipphöjd

Säkerhetsföreskrifter

Personlig säkerhet

Använd alltid skyddsglasögon, arbetsbyxor och skyddsskor för att skydda ögon, fötter och ben mot föremål som kan slungas ut av den roterande kniven.

Använd alltid hörselskydd när gräsklipparen används, då bullret från motorn kan orsaka hörselskador.

Låt inga andra personer eller djur komma i närheten av gräsklipparen när den kör.

Stick ALDRIG händer, fingrar eller andra kroppsdelar in under käpan när gräsklipparen är startad eller medan tändhatten sitter på tändstiftet. Tänk på att det tar några sekunder för kniven att stanna när du har stängt av motorn.

Använd aldrig gräsklipparen om säkerhetsbygeln inte fungerar!

Var försiktig, och använd säkerhetshandskar vid hanteringen av kniven.

Användning av gräsklipparen

Gräsklipparen får bara användas utomhus.

Stäng alltid av motorn innan du justerar gräsklipparen eller motorn.

Ta bort alla föremål från gräset som ska klippas innan du börjar, så att föremål inte slungas ut av kniven. Knivens livslängd förkortas om den träff as av stenar, rötter leksaker eller liknande. Föremålen kan orsaka allvarliga personskador när de slungas ut.

Använd aldrig gräsklipparen på ojämna underlag eller branta sluttningar (lutningsgrad på över 15 %). Om käpan sitter för högt över marken kan kniven kasta ut föremål och förorsaka personskador. Vid körning i sluttningar kan du förlora kontrollen över gräsklipparen.

Klipp inte vått gräs. Gräset bildar klumpar lättare och det blir svårare att hålla balansen.

Se till att du inte tappar balansen när du kör gräsklipparen. Släpp efter om du håller på att ramla. Gräsklipparen stannar automatiskt om du släpper säkerhetsbygeln.

Kontrollera att det fi nns tillräckligt med plats bakom dig och att det inte fi nns risk att du snubblar över något, innan du drar gräsklipparen tillbaka mot dig.

Motorns delar blir varma under användning. Undvik att röra vid dem.

Bränsle

Motorn går på blyfri bensin. Fyll därför aldrig tanken med blyhaltig bensin, diesel, fotogen eller liknande.

Det är förbjudet att röka eller tända eld när gräsklipparen används eller när bränsle fylls på.

Stoppa motorn och låt den svalna helt innan du fyller på bränsle.

Se till att ventilationen är tillräcklig när du fyller på bränsle.

Bränslet ska förvaras brandsäkert och otillgängligt för barn i en tydligt markerad och godkänd behållare.

Torka bort eventuellt överskott eller spill av bränsle på motorns utsida innan du startar den.

Fyll aldrig bränsletanken helt upp, då bränslet kan utvidga sig vid temperaturhöjningar.

Gräsklipparen ska förvaras på avständ från antändningskällor, eftersom bränslet eller ångorna annars kan antändas.

Ta aldrig av tanklocket när motorn är igång.

Kom alltid ihåg att kassera bränsle- och oljerester och utslitna fi Iter i enlighet med de regler som gäller i din kommun.

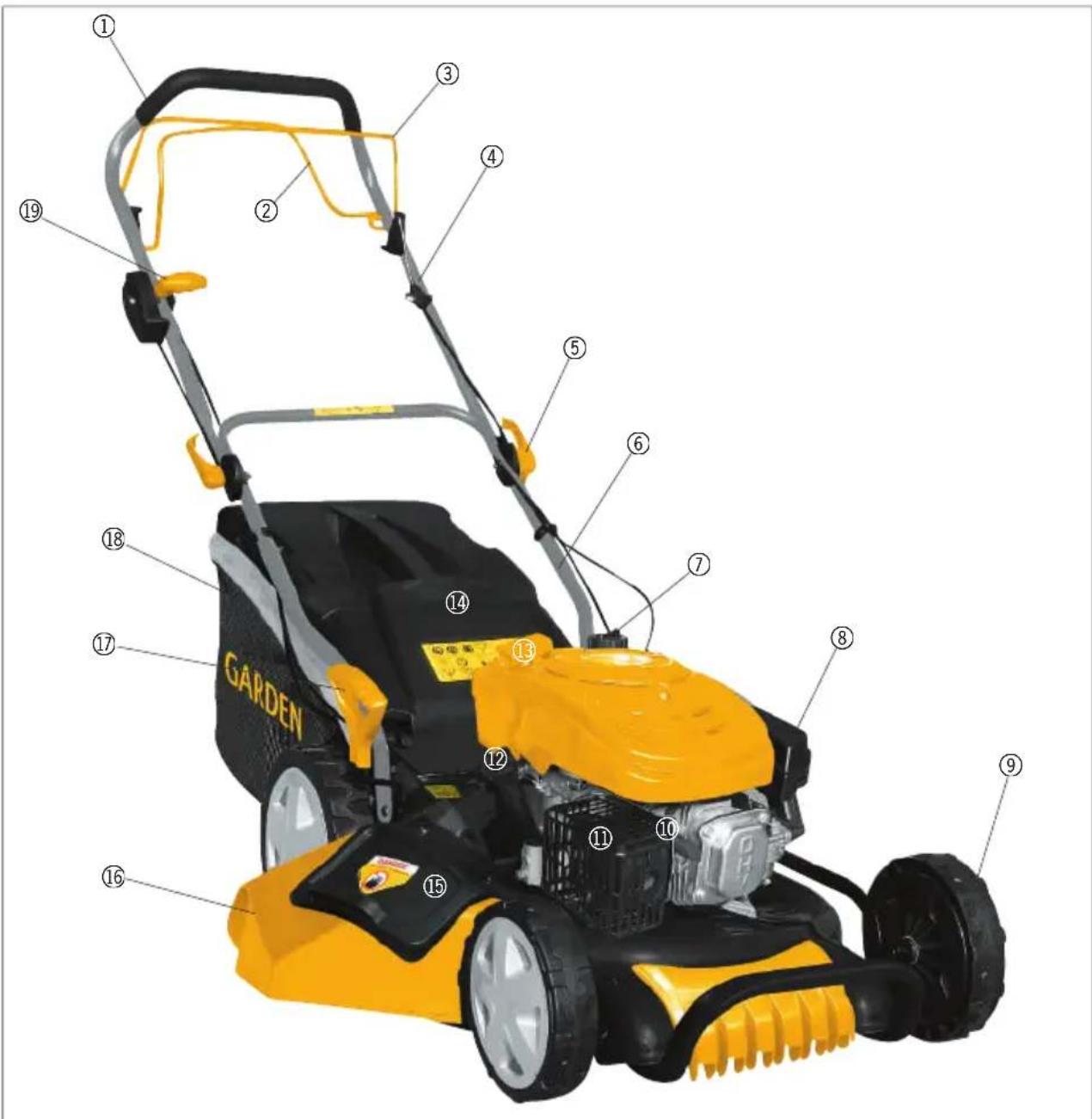

Gräsklipparens delar

1. Styrstång
2. Kopplingsbygel för körning
3. Säkerhetsbygel
4. Övre styrdel
5. Handtag
6. Nedre styrdel
7. Bränsletank
8. Luftfilter
9. Hjul
10. Tändstift
11. Ljuddämpare
12. Oljeplugg
13. Starthandtag
14. Utkasthuv
15. Sidoutkasthuv
16. Sidoutkast
17. Reglage för inställning av klipphöjd
18. Uppsamlare
19. Chokereglage

Montering

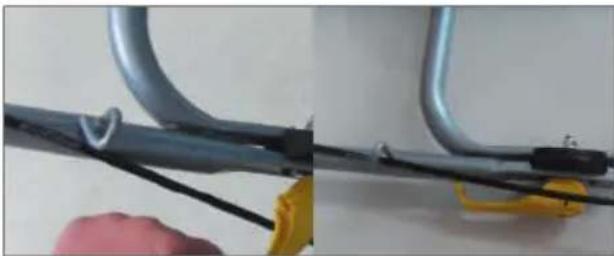

Montera den övre styrdelen (4) på den nedre styrdelen (6) med de medföljande greppen (5) och muttrarna.

Luta in greppen mot styret för att låsa fast dem.

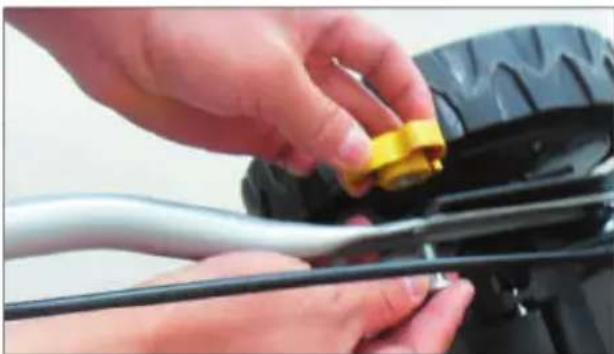

Montera styret i önskad vinkel på käpan med 1 bult och 1 vingmutter på var sida.

Du kan välja mellan bioklipp, bakutkast, bakutkast med uppsamling och sidoutkast.

Med bioklipp klipps gräset och sedan fi nhackas det och lämnas på gräsmattar som naturlig gödning. Denna metod är lämpig om gräset inte är för högt.

Med bakutkast klipps gräset och kastas bakåt.

Med bakutkast med uppsamlare klipps gräset och kastas bakåt så att det hamnar i uppsamlaren. Denna metod är lämplig om gräset inte är för högt och du vill avlägsna det avklippta gräset från gräsmattan.

Med sidoutkast klipps gräset, och det avklippta gräset kastas ut på höger sida av gräsklipparen. Denna metod är lämplig om gräset har blivit högt och du inte vill samla upp gräset med uppsamlaren.

Inställning av klippmetod

Bioklipp

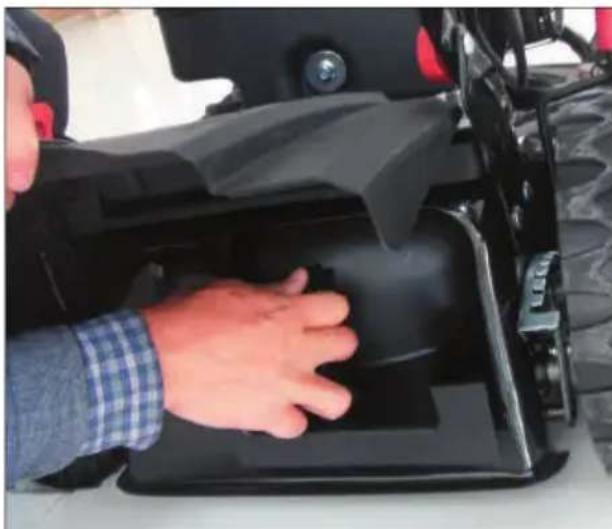

Lyft utkasthuven (14) och ta av uppsamlaren (18). Skjut in bioklippinsatsen i öppningen och kontrollera att den går i ingrepp. Sänk utkasthuven igen så att den sitter tätt mot gräsklipparens käpa.

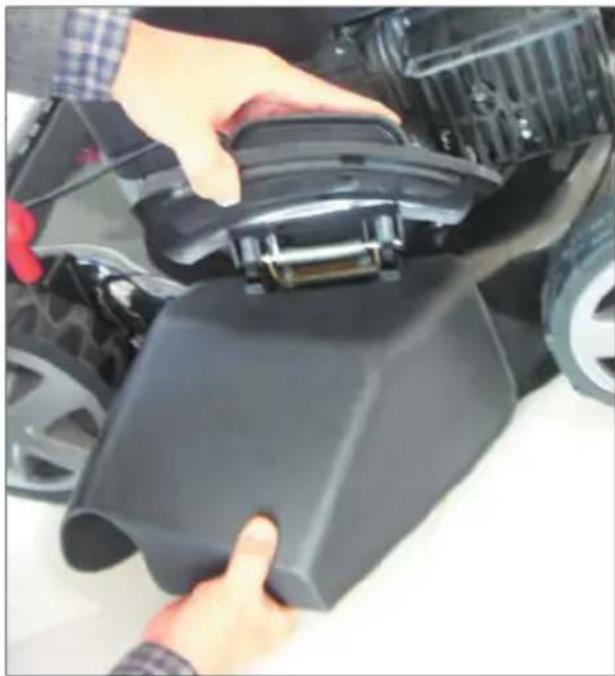

Sidoutkast utan uppsamling

Ställ in gräsklipparen för bioklipp enligt beskrivningen ovan.

Lyft huven (15) på sidan av gräsklipparens kåpa och montera sidoutkastet (16) på gräsklipparens kåpa. Sänk huven igen så att den vilar mot sidoutkastet.

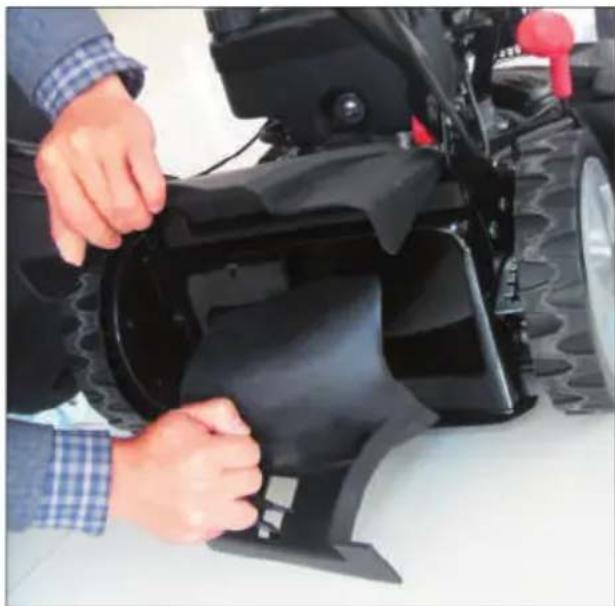

Om du har ställt in gräsklipparen för bioklipp eller sidoutkast, ska du demontera bioklippinsatsen och eventuellt sidoutkastet.

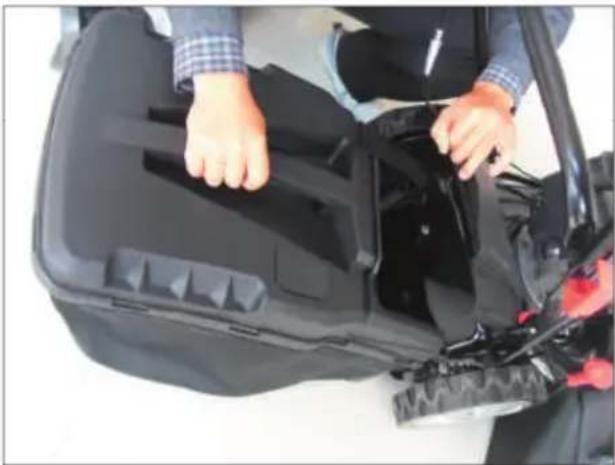

Om du vill samla upp gräset under klippningen ska du lyfta utkasthuven (14) och haka fast uppsamlaren (18) bak på gräsklipparen. Lägg utkasthuven ner på uppsamlaren.

Inställning av klipphöjd

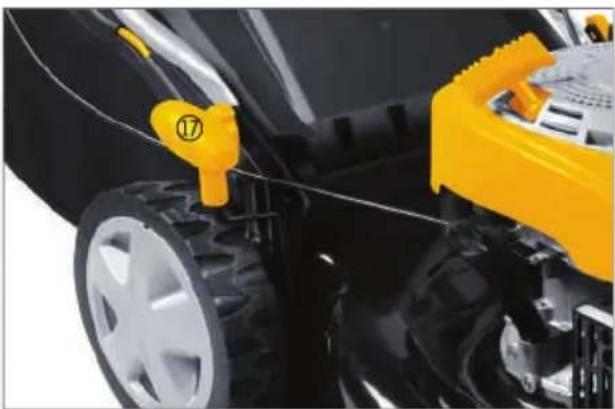

Dra i reglaget (17) och flytta det till önskac inställning. Kontrollera att reglaget går i ingrepp i ett av de 8 lägena.

Påfyllning av bränsle

Skruva av tanklocket från bränsletanken (7) och fyll på bensin. Torka av eventuell spillt bränsle. Skruva på tanklocket igen och kontrollera att det inte kan lossna under användning.

Kontrollera att gräsklipparen inte läcker bränsle.

Start av motorn

Kontrollera oljenivån före start.

Vid start av kall motor ska du sätta gasreglaget (19) i positionen till choke.

Dra säkerhetsbygeln (3) upp mot styret.

Dra ut starchandtaget (13) 10-15 cm tills du känner motständ. Dra sedan hårt i starchandtaget. Det kan vara nödvändigt att dra fl era gånger i starchandtaget innan motorn startar.

Var uppmärksam på att kniven roterar när motorn är igång!

Låt motorn värmas upp under ett par minuter före användning. Om du släpper säkerhetsbygeln stannar motorn omedelbart.

Gräsklippning

Ställ in och starta gräsklipparen enligt beskrivningen ovan.

Dra in kopplingsbygeln (2) mot styret för att koppla in drivningen på gräsklipparens hjul.

Gräsklipparen kör framåt tills du släpper kopplingsbygeln. Släpp alltid kopplingsbygeln när gräsklipparen ska vändas eller stannas.

Klipp gräset jämnt och systematiskt, och gör en överlappning mellan banorna på några få centimeter, så att du undviker "fl äckar"

Om gräsklipparen lämnar högar av gräs efter sig ska du köra långsammare framåt och/eller öka klipphöjden.

Stanna motorn innan du avlägsnar eventuella gräshögar från sidoutkastet!

Tips

Se alltid till att du kan se vad du gör. Klipp aldrig i mörker eller dimma och var försiktigt vid husknutar.

Klipp alltid på tvären i sluttningar, aldrig upp och ned. Var försiktig när du ändrar riktning i en sluttning. Var försiktig när du klipper nära murar, diken, trädrötter eller andra hinder.

Stanna motorn innan gräsklipparen körs över grus, kakelplattor och stenbeläggning, asfalt eller liknande.

Rengöring

Torka av gräsklipparens plastdelar och lackerade delar med en fuktig trasa.

Smörj de rörliga delarna med smörjolja.

Ta av tändhatten från tändstiftet, lägg en lämplig träkloss på vänster sida av gräsklipparen och lägg gräsklipparen på vänster sida.

Gräsklipparen får vippas maximalt 90°. Bränsletanken ska vara tom eller nästan tom, eftersom bränslet annars kan rinna ut!

Skrapa undersidan av käpan med en trä- eller plastskrapa för att få bort gräs och smuts som samlats.

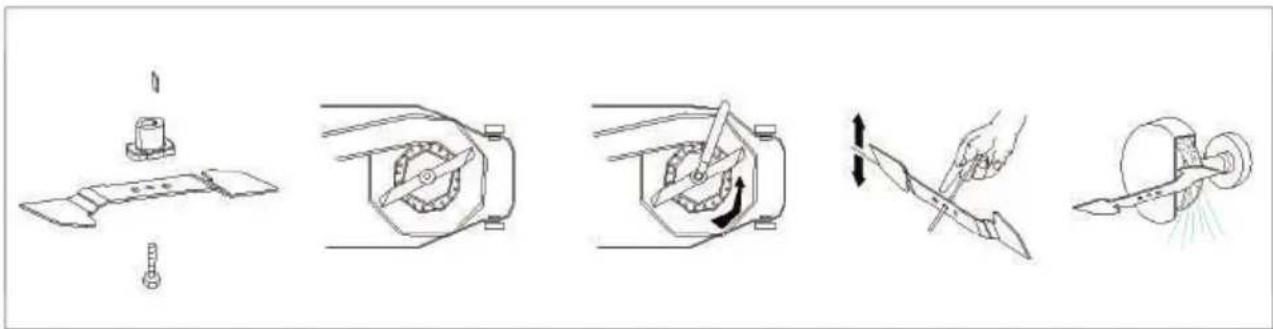

Ta loss tändhatten från tändstiftet. Avlägsna skruven och bussningen som håller fast kniven på tappaxeln, och ta av kniven.

Se upp: Kniven kan vara skarp!

Få kniven slipad på en professionell verkstad om den är slö.

Byt kniven mot en ny om den är skadad, böjd eller på något annat sätt är i obalans.

Montera delarna i omvänd ordning och kontrollera att kniven sitter fast.

Bulten ska dras åt med ett moment på 50 Nm.

Underhåll

Ställ gräsklipparen på en plan yta.

Skruva loss oljepluggen (12) och torka av oljestickan. Sätt i oljepluggen igen, men utan att skruva fast den. Lyft upp oljestickan och kontrollera att oljenivån är mellan markeringarna Min och Max.

Om oljenivån är för låg ska du fylla på med ren och ny motorolja till trädgårdsmaskiner.

Oljebyte

Motoroljan ska bytas efter de första 20 driftstimmarna och därefter var 50: e driftstimme eller som minimum vid säsongens start.

Placera ett plant uppsamlingskärl under gräsklipparen.

Lossa bottenpluggen med en skruvnyckel.

Skruva av bottenpluggen och låt motoroljan tappas ut i uppsamlingskärlet. Det görs enklast när motoroljan är varm.

Oppna oljepluggen (12).

Skruva tillbaka bottenpluggen sedan all olja runnit ut. Fyll på 0,6 liter motorolja till trädgårdsmaskiner och skruva i oljepluggen igen.

Lämna in den använda motoroljan i en lämplig förpackning på din lokala återvinningsstation.

Kontroll och underhåll av kablar

Smörj regelbundet kabeln till säkerhetsbygeln med syrafri olja eller smorjspray.

Luftfi Itei

Luftfi ltret ska rengöras regelbunde ^1 (efter var 50:e timmes drift). Demontera luftfi Iterlocket och ta ut fi Iterelementet

Rengör h Iterelementet i varmt vatten med lite rengöringsmedel. Låt fi Iterelementet torka helt, innan du sätter i det igen. Torka av insidan av skyddet över luftfi ltret med en fuktig trasa.

Tändstift

Kontrollera tändstiftet var 10:e driftstimme.

Skruva ur tändstiftet (10). Om tändstiftet är smutsigt ska det rengöras eller bytas.

Kontrollera med ett bladmätt att elektrodavständet är 0,7-0,8 mm, och justera det om så inte är fallet.

Observera! Skruva aldrig ur tändstiftet om motorn är varm, då det kan skada gångan.

Vinterförvaring

Töm bränsletanken och starta motorn för att avlägsna de sista resterna av bränsle.

Skruva ur tändstiftet när motorn är körd helt torr och är sval. Be en medhjälpare att luta gräsklipparen bakåt så att framhjulen lyfts. Häll 20 ml motorolja i tändstiftshålet, dra långsamt i startsnöret så att oljan fördelas, och sätt i tändstiftet igen.

Rengör gräsklipparen.

Lossa vingskruvarna och fäll ihop styret.

Lägg ett par kartongbitar mellan styrdelarna, så att de inte repar varandra.

Förvara gräsklipparen på en ren, torr och dammtri plats.

Servicecenter

OBS! Produktens modellnummer ska alltid uppges vid kontakt med återförsäljaren.

Modellnumret fi nns på framsidan i denna bruksanvisning och på produktens märkplåt.

När det gäller:

- Reklamationer

- Reservdelar

- Returvaror

- Garantivaror

- Öppet vardagar från 07.00 til 17.00 (fredag till kl. 15.30)

Överensstämmelseförklaring

Vi förklarar härmed, att

GRÄSKLIPPARE

78607 65321ABK)

3,4 kW

är framställt i överensstämmelse med följande standarder eller normativa dokument:

EN ISO 5395-2:2013

EN ISO 5395-1:2013

enligt bestämmelserna i direktiverna

2006/42/EG Maskindirektivet
