BRUKSANVISNING EWF14780 ELECTROLUX

Välkommen till Electrolux värld

Tack för att du har valt en förstklassig produkt från Electrolux, vilken vi hoppas skall ge dig mycket nöje i framtiden. Electrolux ambition är att erbjuda ett brett sortiment av produkter som kan göra livet enklare. Du hittar några exempel på omslaget till denna bruksanvisning. Avsätt några minuter till att läsa denna bruksanvisning så att du kan utnyttja fördelarna med din nya produkt. Vi lovar att den kommer att vara överlögset användarvänlig. Lycka till!

4 innehåll electrolux

Innehåll

Säkerhetsinformation......5

Produktbeskrivning......7

Kontrollpanel......8

Användning 9

Tvättråd....16

Internationella tvättsymboler ......19

Programöversikt ......20-21

Programinformation 22

Skötsel och rengöring......23

Om maskinen inte fungerar......26

Tekniska data ....30

Förbrukningsvärden....31

Installation 32

Miljöskydd 36

Följande symboler används i denna bruksanvisning:

Viktig information om din personliga säkerhet och information om hur du undviker att skada maskinen.

Allmän information och tips

Miljöinformation

Säkerhetsinformation

För din egen säkerhet och för att säkerställa en korrekt användning är det viktigt att du noga läser igenom denna bruksanvisning, inklusive tips och varningar, innan du använder tvättmaskinen första gången. För att undvika onödiga misstag och olyckor är det viktigt att se till att alla som använder maskinen har god kännedom om dess funktioner och skyddsanordningar. Spara denna bruksanvisning och se till att den medföljer maskinen om den flyttas eller säljs så att alla som använder maskinen under dess livslängd får korrekt information om maskinens handhavande och säkerhet.

Allmän säkerhet

• Det är farligt att ändra specifikationerna eller att försöka modifiera denna produkt på något sätt.
  ●Under tvättprogram med hög temperatur kan glaset i luckan bli hett. Ta inte i det!
• Se noga till att små husdjur inte klättrar in i trumman. Titta efter inne i trumman innan du använder maskinen.

• Föremål såsom mynt, säkerhetsnålar, spik, skruvar, stenar och andra hårda, vassa föremål kan orsaka allvarliga skador och får inte placeras i maskinen.
  ●Använd endast rekommenderade mängder av mjukgöringsmedel och tvättmedel. Tvätten kan skadas om du fyller på för mycket. Följ rekommendationerna från produktens tillverkare avseende mängderna som skall användas.

• Tvätta små föremål såsom strumpor, spetsar, tvättbara bälten och liknande i en tygpåse eller ett örngott för att förhindra att de fastnar mellan trumman och tvättbaljan.
  ●Använd inte maskinen för att tvätta artiklar med planschett, material utan fäll eller trasiga material.

• Koppla alltid loss maskinen från eluttaget och stäng vattenkranen efter användning och före rengöring och underhåll.
• Du får inte under några omständigheter försöka att reparera maskinen på egen hand. Reparationer som utförs av oerfarna personer kan orsaka personskador eller allvarliga felfunktioner. Kontakta vår lokala serviceavdelning. Begär alltid att originalreservdelar skall användas för reparationer.

Installation

• Denna tvättmaskin är tung. Var försiktig när du flyttar den.
• Kontrollera vid uppackningen att maskinen inte är skadad. Vid tveksamhet, använd inte maskinen och kontakta Kundtjänst.

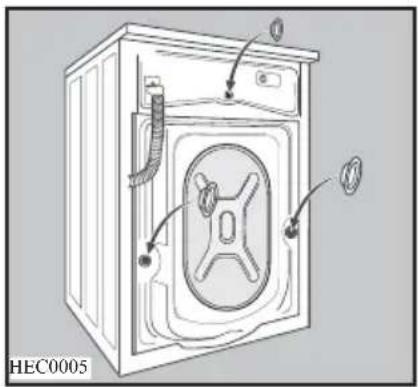

• Allt förpackningsmaterial och alla transportbultar måste avlägsnas innan maskinen används. Annars kan både maskinen och annan egendom skadas allvarligt. Se relevant avsnitt i bruksanvisningen.
• Kontrollera efter installationen att maskinen inte står på tillopps- eller tömningsslangen och att överdelen inte trycker mot nätkabeln.
• Om maskinen placeras på ett mattbelagt golv, justera fötterna så att luft kan cirkulera fritt.
• Kontrollera efter installationen att det inte läcker vatten från slangarna eller slangkopplingarna.

6 säkerhetsinformation electrolux

• Om maskinen installeras på en plats som kan utsättas för minusgrader, läs avsnittet "Åtgärder vid frysrisk".

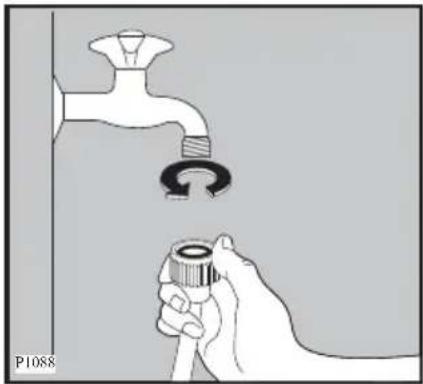

• Allt arbete avseende rörläggning som krävs för att installera denna maskin skall utföras av en behörig rörmokare eller annan kompetent person.
• Allt arbete avseende elektricitet som krävs för att installera denna maskin skall utföras av en behörig elektriker eller annan kompetent person.

Användning

• Denna tvättmaskin är konstruerad för hushållsbruk. Den får inte användas för andra ändamål än de för vilka maskinen är konstruerad.
• Tvätta endast persedlar som är avsedda för maskintvätt. Följ anvisningarna på varje klädvårdsetikett.
• Överbelasta inte maskinen. Se relevant avsnitt i bruksanvisningen.
• Kontrollera innan du tvättar att alla fickor är tomma och att alla knappar och dragkedjor är knäppta och stängda. Undvik att tvätta fransiga eller trasiga artiklar och förbehandla fläckar efter färg, bläck, rost och gräs innan du tvättar. Bysthållare med inlägg av metalltrådar får INTE maskintvättas.
• Plagg som har varit i kontakt med flyktiga petroleumprodukter bör inte maskintvättas. Om ett flyktigt rengöringsmedel har använts, var noga med att avlägsna vätskan från plagget innan det placeras i maskinen.
• Dra aldrig i nätkabeln för att lossa stickkontakten från eluttaget - ta tag i stickkontakten.

●Använd aldrig tvättmaskinen om nätkabeln, kontrollpanelen, arbetsytan eller basen är skadad så att maskinens insida är åtkomlig.

Barnsäkerhet

• Tvättmaskinen får ej användas av barn utan tillsyn.
  ●Låt inte barn leka med tvättmaskinen.
• Förpackningsmaterialet (t.ex. plastfolie, polystyren) kan vara farligt för barn – kvävningsrisk föreligger! Förvara dessa material utom räckhåll för barn.
• Förvara alla tvättmedel på en säker plats utom räckhåll för barn.

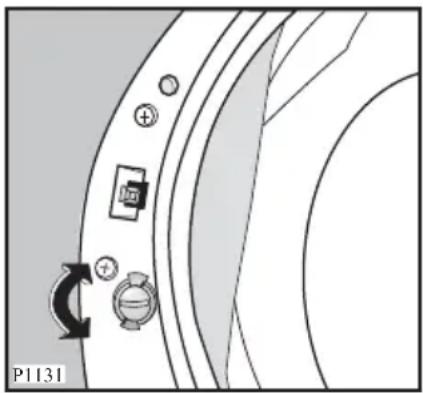

• Se noga till att barn eller husdjur inte klättrar in i trumman. För att undvika detta är maskinen utrustad med en specialfunktion. Aktivera denna funktion genom att vrida knappen (utan att trycka in den) innanför luckan tills spåret är horisontellt. Använd vid behov ett mynt.

För att koppla bort funktionen så att luckan åter går att stänga, vrid knappen moturs tills spåret är vertikalt.

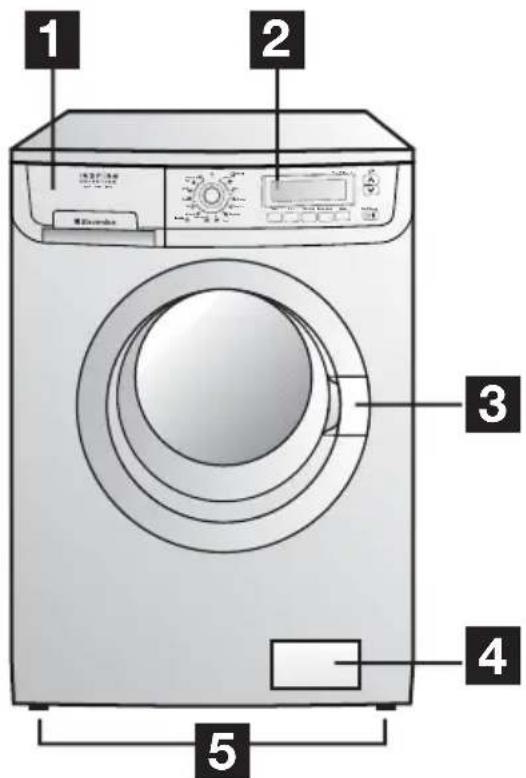

Produktbeskrivning

Din nya tvättmaskin uppfyller alla moderna krav för effektiv behandling av tvätt med låg förbrukning av vatten, energi och tvättmedel.

Tvättmaskinens New Jet-system säkerställer fullständig användning av tvättmedel och minskar vattenförbrukningen och minskar därmed också energiförbrukningen.

1 Tvättmedelsläda
2 Kontrollpanel
3 Luckhandtag
4 Tömningspump
5 Justerbara fötter

Tvättmedelsläda

Förtvätt

Huvudtvätt

Mjukgöringsmedel

Kontrollpanel

1 Programvred
2 Temperaturknapp
3 Knapp för reducerad centrifugeringshastighet
4 Knapp för förtvätt
5 Knapp för extra sköljning
6 Knapp för fördröjd start
7 Display
8 Start/Paus-knapp
9 Knappar för tidsinställning

Användning

När maskinen används första gången

• Kontrollera att anslutningarna för el och vatten har utförts enligt installationsanvisningarna.

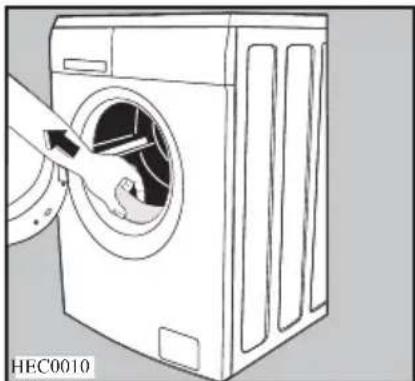

  ●Avlägsna polystyrenbiten och övrigt material från trumman.

Ljudsignaler

Maskinen är utrustad med en ljudenhet som avger en ljudsignal i följande fall:

●När du väljer ett tvättprogram
●När du trycker på knapparna för tillvalsfunktioner
●När tvättprogrammet är klart
- Om något funktionsfel uppstår

Genom att samtidigt hålla knapparna "Förtvätt"(4) och "Extra sköljning" (5) intryckta i cirka 6 sekunder inaktiveras ljudsignalen (utom vid funktionsfel).

Om du trycker på knapparna en gång till aktiveras ljudsignalen på nytt.

Barnlås

Barnlåset gör att du kan lämna maskinen utan tillsyn så att du inte behöver vara orolig för att barn kanske skadas eller orsakar skador på maskinen.

Funktionen kan aktiveras även när tvättmaskinen inte är i drift.

Du kan ställa in funktionen på två sätt:

1. Innan du trycker på Start/Paus-knappen: maskinen kan då inte startas.
2. Efter att du har tryckt på Start/Pausknappen: program och tillvalsfunktioner kan då inte ändras.

För att aktivera/inaktivera denna funktion, håll knapparna för «Extra sköljning»(5) och

«Fördröjd Start»(6)intryckta samtidigt i cirka 6 sekunder tills ikonen visas i eller försvinner från displayen.

Daglig användning

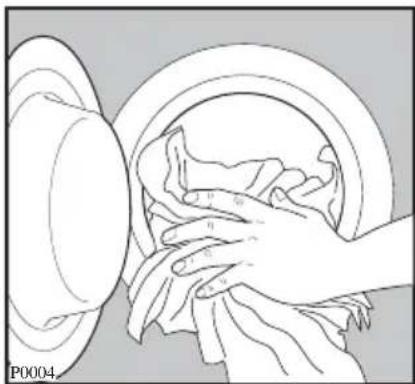

Lägg i tvätten

Öppna luckan genom att försiktigt dra handtaget utåt. Lägg tvätten i trumman, ett plagg i taget, och skaka ut dem så mycket det går. Stäng luckan.

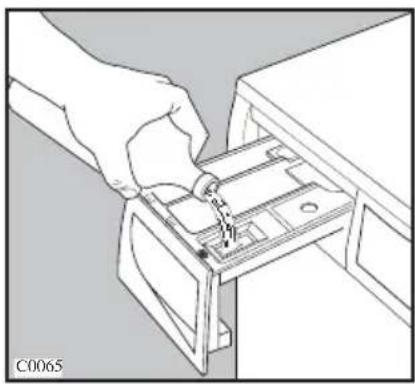

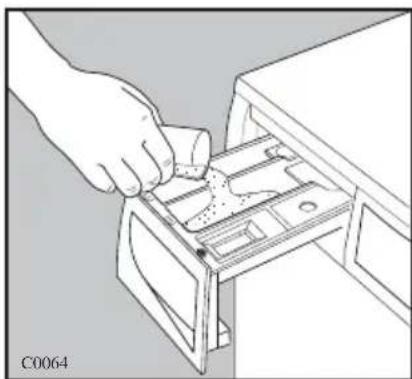

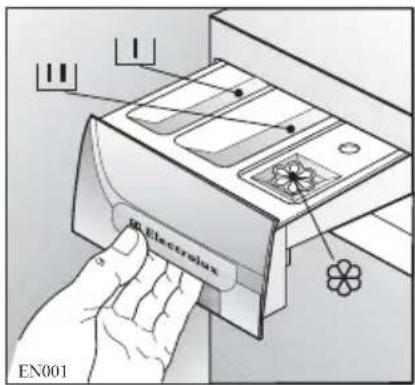

Mät upp tvättmedel och mjukgöringsmedel

Dra ut tvättmedelslådan så långt det går. Mät upp erforderlig mängd tvättmedel och håll det i huvudtvättfacket Ldh, om du vill använda funktionen Förtvätt, håll det i facket märkt L.

Häll vid behov mjukgöringsmedel i facket märkt (mängden får inte överskrida MAX-markeringen i lådan). Stäng lådan försiktigt.

Välj lämpligt program

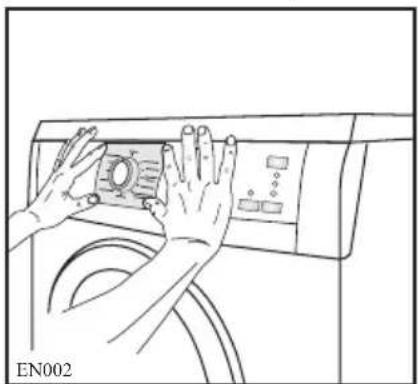

Obs!

Till bruksanvisningen bifogas också dekaler till programvredet. Välj dekal på önskat språk. Rengör kontrollpanelen med en torr trasa för att avlägsna eventuella dammrester. Ta bort skyddsfilmen på dekalens baksida och fäst därefter dekalen runt programvredet på samma sätt som på bilden.

Vrid programvredet till önskat program. Larmsignalen ljuder. Tvättmaskinen föreslår en temperatur och väljer automatiskt en centrifugeringshastighet för det valda programmet. Du kan ändra dessa värden genom att trycka på motsvarande knappar. Displayen visar följande information om det valda programmet:

1 Temperatur
2 Centrifugeringshastighet
3 Ikonerna för de olika faser som ingår i programmet
4 Smutsgrad
5 Varaktighet

Den gröna kontrollampan för Start/Paus börjar att blinka.

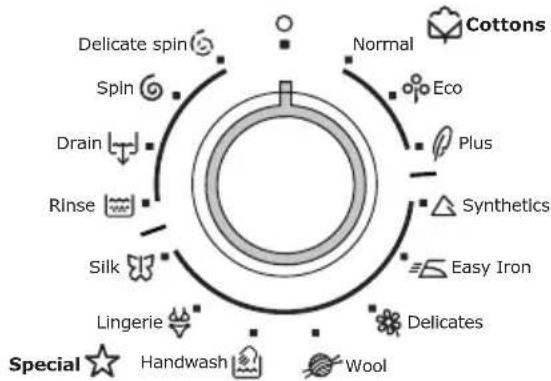

Programvredet är indelat i följande sektioner:

●Bomull
● Syntet , Syntet , Ömtåliga material , Enkel strykning =5, Ylle Handtvätt 📋, Damunderkläder och Silke 🌐.
●Specialprogram: Sköljningar, Tömning, Centrifugering,

Skoncentrifugering.

Vredet kan vridas både medurs och moturs. Position ⚠ motsvarar Återställ program / Stäng AV maskinen.

När programmet är klart måste programvredet vridas till position O för att stänga av maskinen.

Obs!

Om du vrider programvredet till ett annat program medan maskinen är i drift blinkar den röda Start/Paus-lampan 3 gånger och meddelandet Err visas på displayen för att markera det felaktiga valet. Maskinen kommer inte att utföra det nya programmet.

Tillvalsknappar

Beroende på program kan olika tillvalsfunktioner kombineras. Dessa måste väljas efter valet av önskat program och innan Start/Paus-knappen trycks in.

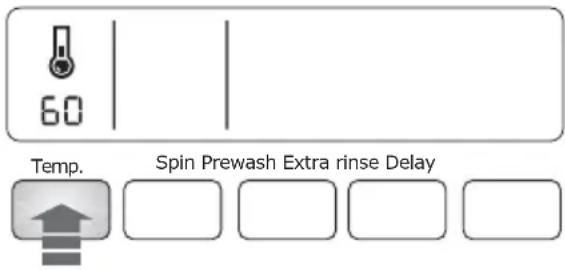

Välj temperatur

Tryck på denna knapp flera gånger för att öka eller minska temperaturen om du vill tvätta vid en annan temperatur än den som tvättmaskinen föreslår.

De maximala temperaturerna är 90 °C för bomull, 60 °C för syntetmaterial och enkel strykning, 40 °C för ömtåliga material, ylle, damunderkläder, handtvätt samt 30 °C för silke. Symbolen motsvarar kalltvätt.

Under tvättfasen animeras termometern.

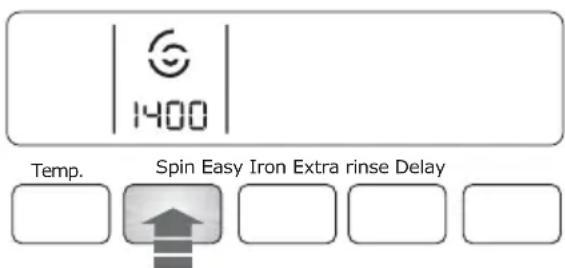

Välj tillvalsfunktion: centrifugeringshastighet, Ingen centrifugering, Sköljstopp eller Nattprogram

Tryck på knappen Centrifugering flera gånger om du vill centrifugera tvätten vid en annan hastighet än den som tvättmaskinen föreslår. Under centrifugeringsfasen animeras spiralen.

De maximala hastigheterna är följande:

●Bomull: 1400 varv/minut,
●Ylle och handtvätt: 1000 varv/minut,
- Syntetmaterial, enkel strykning och damunderkläder: 900 varv/minut,

- Ömtåliga material och silke: 700 varv/minut.

Ingen centrifugering : denna funktion eliminerar alla centrifugeringsfaser och ökar antalet sköljningar för bomull, syntet, ömtåliga materia och silke.

Sköljstopp □: när du väljer denna funktion tömmer inte maskinen det sista sköljvattnet för att tvätten inte skall skrynklas. När programmet är klart blinkar o.oopå displayen, ikonen (Lucka) visas fortfarande, Start/Paus-lampan släcks och luckan är låst för att markera att vattnet måsta tömmas ut.

För att tömma vattnet:

● Vrid programvredet till "O".
●Välj programmet (Tömning), (Centrifugering) och (Skoncentrifugering).

- Reducera vid behov centrifugeringshastigheten med relevant knapp.

●Tryck på Start/Paus-knappen.

●När programmet är klart blinkar o.ooipå displayen. Ikonen (Lucka) släcks och luckan kan öppnas.

Nattprogram C: när du väljer denna funktion tömmer inte maskinen det sista sköljvattnet för att tvätten inte skall skrynklas.

Eftersom alla centrifugeringsfaser utesluts är detta tvättprogram mycket tyst och lämpligt att köra nattetid eller när eltaxan är låg. I program för bomull, syntet (utom enkel strykning), ömtåliga material, silke utförs sköljningarna med mer vatten.

När programmet är klart blinkar o.ooopå displayen, ikonen (Lucka) visas fortfarande, Start/Paus-lampan släcks och luckan är låst för att markera att vattnet måsta tömmas ut.

Töm vattnet genom att följa anvisningarna under Nattprogram ovan.

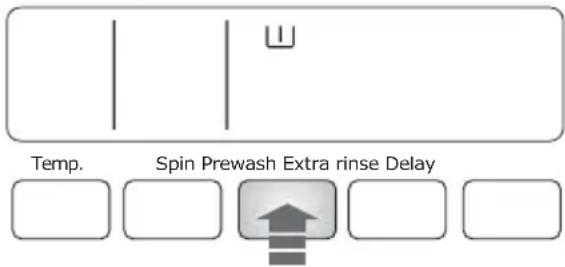

Välj tillvalsfunktionen Förtvätt

Välj detta program om du vill förtvätta din tvätt vid 30 °C innan huvudtvätten (ej tillgängligt för ylle, handtvätt, damunderkläder och silke).

Förtvätten avslutas med en kort centrifugering för bomulls- och syntetmaterial medan program för fintvätt endast tömmer vattnet.

Motsvarande kontrollampa tänds.

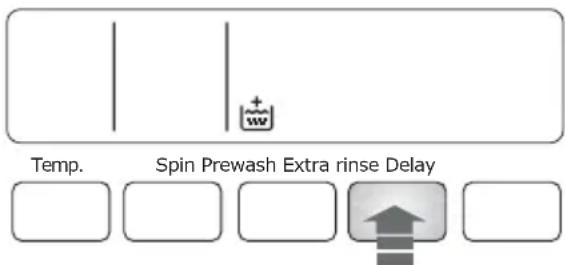

Välj funktionen Extra sköljning

Denna knapp kan väljas för alla program utom ylle, damunderkläder, handtvätt och silke. Tvättmaskinen utför några ytterligare sköljningar.

Denna funktion rekommenderas för personer som är allergiska mot tvättmedel och för områden där vattnet är mycket mjukt.

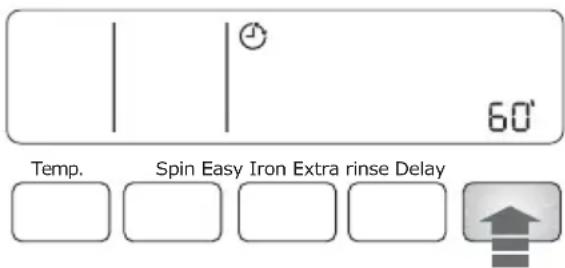

Välj Födröjd start

Innan du startar programmet, om du vill att tvättprogrammet skall starta senare, tryck flera gånger på knappen Fördröjd start för att välja önskad fördröjning. Motsvarande ikon visas i den övre delen av displayen.

Den valda fördröjningstiden (upp till 20 timmar) visas i cirka 3 sekunder, varefter programmets tvättid åter visas på displayen.

Du måste välja denna tillvalsfunktion efter att du har valt program och innan du trycker på Start/Paus-knappen.

Om du vill lägga in mer tvätt i maskinen under fördröjningstiden, tryck på Start/Pausknappen för att ställa maskinen i pausläge. Lägg in tvätten, stäng luckan och tryck på Start/Paus-knappen igen.

Du kan när som helst avbryta den inställda fördröjningen innan du trycker på Start/Paus-knappen.

Med denna knapp kan tvättprogrammet fördröjas från 30 minuter - 60 minuter - 90 minuter, 2 timmar och sedan timme för timme upp till max. 20 timmar.

Val av Födröjd start.

• Välj program och önskade tillvalsfunktioner.
  • Välj Födröjd start.
• Tryck på Start/Paus-knappen: maskinen startar sin nedräkning.
  Programmet startar när den inställda tidsfördröjningen löper ut.
  Att avbryta startfördröjningen
• Tryck på Start/Paus-knappen.
• Tryck på Start/Paus-knappen, varpå symbolen ø' visas.
• Tryck på Start/Paus-knappen en gång till. Startfördröjning kan inte väljas tillsammans med tömningsprogrammet

Display

Displayen visar följande information:

Programmets varaktighet

När ett program har valts visas dess varaktighet i timmar och minuter (till exempel 2.05). Segmenten i klockikonen animeras.

Varaktigheten beräknas automatiskt baserat på max. rekommenderad vikt för varje typ av material.

När programmet har startat uppdateras den återstående tiden varje minut.

Tvättfasikoner

När du väljer tvättprogram tänds alla tvättfasikoner för de olika steg som ingår i det valda programmet i den övre delen av displayen.

När du trycker på Start/Paus-knappen och maskinen har startat tänds ikonen ←0 (Lucka) och endast ikonen för det steg som just pågår lyser. När programmet är klart blinkar (0.00) på displayen och ikonen ←0 (Lucka) släcks.

Startfördröjning

Den valda startfördröjningen (max. 20 timmar), inställd med motsvarande knapp, visas på displayen i cirka 3 sekunder. Därefter visas varaktigheten hos det tidigare valda programmet. Motsvarande fasikon tänds.

Visningen av fördröjningen minskar med en timme i taget tills en timme återstår, därefter minskar tiden med en minut i taget.

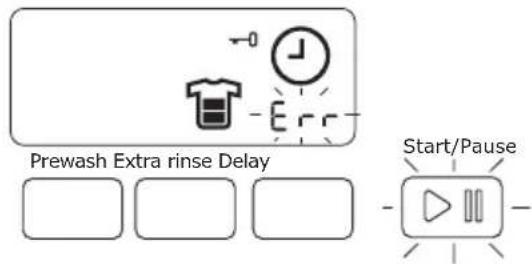

Val av otillåten funktion

Om en funktion väljs som inte är kompatibel med det valda tvättprogrammet visas meddelandet Erri cirka 2 sekunder och den integrerade röda Start/Paus-lampan börjar att blinka.


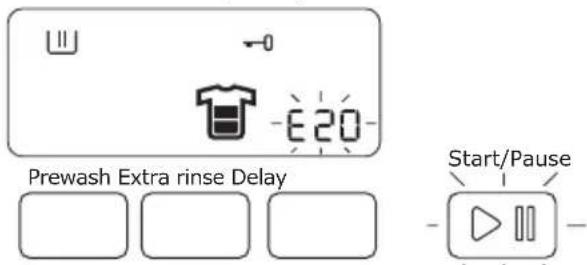

Larmkoder

Om ett fel uppstår kan vissa larmkoder visas, till exempel εἰσύ(se avsnittet "Om maskinen inte fungerar").

När programmet är klart

När programmet är klart visas en blinkande nolla, ikonen (Lucka) släcks och luckan kan öppnas.

Under tvättfasen visas temperaturikonen animerad på displayen för att indikera att maskinen har startat uppvärmningen av vattnet i baljan.

Temp.

Spin Prewash Extra rinse Delay

Tryck på Start/Paus-knappen

Prewash Extra rinse Delay Start/Pause

För att starta det valda programmet, tryck på Start/Paus-knappen. Den gröna kontrollampan slutar att blinka.

Ikonen (Lucka) visas på displayen för att markera att maskinen börjar tvätta och att luckan är låst.

För att göra en paus i ett pågående program, tryck på Start/paus-knappen. Den gröna kontrollampan börjar att blinka. För att starta programmet från den punkt där det stannades, tryck på Start/Paus-knappen en gång till.

Om du har valt Födröjd start börjar maskinen nedräkningen.

Om en felaktig funktion väljs blinkar den röda kontrollampan för Start/Paus-knappen 3 gånger och meddelandet Err visas i cirka 2 sekunder. Tre ljudsignaler avges.

Med denna funktion kan du ändra programtiden som automatiskt föreslås av tvättmaskinen.

Genom att trycka upprepade gånger på knappen “Tidshanterare” 📄 kan tvättfasens varaktighet ökas eller minskas.

En smutsnivåikon vlas på displayen för att indikera den valda smutsgraden.

Smuts-grad	Ikon	Material
Intensiv		För hårt smutsad tvätt
Normal		För normalt smutsad tvätt
Daglig		För daglig tvätt
Lätt		För lätt smutsad tvätt
Snabb		För mycket lätt smutsad tvätt
Super-snabb (*)		För plagg som använts en kort tid

(*) Max. tvättmängd för bomull: 3,5 kg. Max. tvättmängd för syntet och ömtåliga material: 2,5 kg.

Obs!

Funktionen “Tidshanterare” 📋 kan inte väljas tillsammans med programmet Eko 🌐 (bomull).

Vilka av dessa smutsnivåikoner som är tillgängliga beror på typen av material, se nedanstående tabell..

Material Smutsgrad
Bomull
90 °C	XXXXXXXXX
60 °C	XXXXXXXXX
50 °C	XXXXXXXXX
40 °C	XXXXXXXXX
30 °C	XXXXXXXXX
× (kall)	XXXXXXXXX
Syntet-material
60 °C		XXX		X
50 °C		XXX		X
40 °C		XXX		X
30 °C		XXX		X
× (kall)		XXX		X
Ömtåligamaterial
40 °C		XXX		X
30 °C		XXX		X
× (kall)		XXX		X

Ändra en funktion eller ett pågående program

Du kan ändra valfri funktion innan programmet utför funktionen. Innan du gör några ändringar måste du ställa maskinen i pausläge genom att trycka på

Start/Paus-knappen. (Det är endast tidshanteraren som inte kan ändras när programmet har startat.)

För att ändra ett pågående program måste programmet först återställas. Vrid programvredet till "O" och sedan till den nya programpositionen. Tvättvattnet i baljan töms inte ut. Starta det nya programmet genom att trycka på Start/Paus-knappen.

Göra paus i ett program

Tryck på Start/Paus-knappen för att göra en paus i det pågående programmet. Motsvarande kontrollampa börjar att blinka. Tryck på knappen en gång till för att fortsätta programmet.

Avbryta ett program

Vrid programvredet till "O" för att avbryta ett pågående program. Du kan nu välja ett nytt program.

Öppna luckan när programmet har startat

Ställ först maskinen i pausläge genom att trycka på Start/Paus-knappen.

Ikonen (Lucka) släcks på displayen och luckan kan öppnas.

Om ikonen (Lucka) inte släcks innebär detta att maskinen redan värms upp, att vattennivån är ovanför luckans underkant eller att trumman roterar. I dessa fall kan inte luckan öppnas.

Om du inte kan öppna luckan, men du behöver öppna den, stäng först av maskinen genom att vrida programvredet till "O". Efter cirka 3 minuter kan luckan öppnas. Var uppmärksam på vattnets nivå och temperatur!

Tvättmaskinen stannar automatiskt. Vissa ljudsignaler avges i 2 minuter.

Om funktionen Sköljstopp eller Nattprogram har valts släcks

Start/Paus-lampan, "0.00" visas blinkande på displayen, ikonen (Lucka) visas fortfarande och luckan förblir låst för att markera att vattnet måsta tömmas ut innan luckan öppnas.

Töm vattnet genom att följa anvisningarna i avsnittet Sköljstopp.

När programmet är klart, vrid programvredet till "O" för att stänga av maskinen. Plocka ut tvätten ur trumman och kontrollera noga att trumman är tom. Stäng vattenkranen om du inte tänker fortsätta tvätta. Låt luckan stå lite på glänt för att undvika mögelbildning och oangenäm lukt.

Standby-läge: när programmet är klart aktiveras energisparläge efter några minuter. Displayens ljusstyrka reduceras. Genom att trycka på någon knapp går produkten ur energisparläget.

Tvättråd

Sortering av tvätten

Följ tvättsymbolerna på varje klädvårdsetikett och tillverkarens tvättanvisningar. Sortera tvätten enligt följande: vittvätt, kulörtvätt, syntetmaterial, ömtåliga material, ylle.

Temperaturer

90°	För normalt smutsad vitbomull och linne (t.ex.torkhanddukar, handdukar,bordsdukar, lakan).
50°/60°	För normalt smutsad färgäkta tvätt (t.ex. skjortor, nattlinnen, pyjamas) i linne, bomull eller syntetmaterial och för lätt smutsad vit bomull (t.ex. underkläder).
30°-40°※ (kall)	För ömtåliga material (t.ex.trådgardiner), blandad tvätt inkl. syntetfibrer samt ylle märkt «Ren ny ylle, maskintvättbar, krympfri».

Innan du laddar maskinen

Tvätta aldrig vittvätt och kulörtvätt tillsammans. Vittvätten kan förlora sin "vithet". Nya färgade plagg kan färga av sig i den första tvätten och bör därför tvättas separat första gången.

Kontrollera att det inte finns några metallföremål i tvätten (t.ex. hårklämmor, säkerhetsnålar, knappnålar).

Stäng örngott, blixtlås, hakar och tryckknappar. Bind ihop bälten och långa band.

Ta bort envisa fläckar före tvätten.

Skrubba särskilt smutsiga områden med ett specialmedel eller rengöringspasta.

Behandla gardiner extra försiktigt. Ta bort krokar eller samla ihop dem i en påse eller i ett nät.

Max. tvättmängd

Rekommenderade tvättmängder anges i programöversikten.

Allmänna regler:

Bomull, linne: full trumma, men inte fört hårt packat.

Syntetmaterial: inte mer än halvfull trumma.

Ömtåliga material och ylle: trumman inte fylld till mer än en tredjedel.

Vid tvätt med max. tvättmängd unyttjas vattnet och energin på bästa sätt.

Reducera tvättmängden när tvätten är hårt smutsad.

Tvättens vikt

Följande vikter är ungefärliga:

	1200 gBadrock
	100 gServett
	700 gPåslakar
	500 gLakan
	200 gÖrngott
	250 gBordsdu
	200 gFrottéhai
	100 gTorkhan
	200 gNattlinne
	100 gDamtros
	600 gArbetssk
	200 gHerrskjoi
	500 gHerrpyja
	100 gBlus
	100 gHerrkals

Fläckborttagning

Envisa fläckar kanske inte kan avlägsnas med enbart vatten och tvättmedel. Det är därför lämpligt att behandla dem före tvätten.

Blod: Behandla färska fläckar med kallt vatten. För intorkade fläckar, blötlägg över natten i ett specialmedel och skrubba sedan i såpan och vattnet.

Oljebaserad färg: Fukta med tvättbensin, lägg plagget på en mjuk duk och badda fläcken. Behandla fläcken flera gånger.

Intorkade fettfläckar: Fukta med terpentin, lägg plagget på ett mjukt underlag och badda fläcken med fingerspetsarna och en bomullsduk.

Rost: Oxalsyra upplöst i hett vatten eller ett (kallt) rostborttagningsmedel. Var försiktig med gamla rostfläckar eftersom cellulosastrukturen redan är skadad och materialet tenderar att gå sönder.

Mögelfläckar: Behandla med blekmedel och skölj noga (endast vittvätt och färgäkta tvätt).

Gräs: Tvåla in lätt och behandla med blekmedel (endast vittvätt och färgäkta tvätt).

Kulspetspenna och lim: Fukta med aceton*, lägg plagget på en mjuk duk och badda fläcken.

Läppstift: Fukta med aceton enligt ovan och behandla sedan fläcken med denaturerad sprit. Ta bort eventuella fläckrester på vita material med blekmedel.

Rödvin: Blötlägg i vatten och tvättmedel, skölj och behandla med ättiksyra eller citronsyra och skölj. Behandla eventuella fläckrester med blekmedel.

Bläck: Beroende på typen av bläck, fukta först tyget med aceton* och sedan med ättiksyra. Behandla eventuella fläckrester på vita material med blekmedel och skölj noga efteråt.

Tjära: Behandla först med fläckborttagningsmedel, denaturerad sprit eller tvättbensin och skrubba sedan med rengöringspasta.

* Använd inte aceton på konstsilke.

Tvättmedel och tillsatser

Goda tvättresultat beror också på valet av tvättmedel och användningen av korrekta mängder för att undvika spill och för att skydda miljön. Även om tvättmedel är biologiskt nedbrytbara innehåller de substanser som i stora mängder kan störa naturens känsliga balans.

Valet av tvättmedel beror på typen av material (ömtåligt, ylle, bomull, etc.) samt färg, tvättemperatur och smutsgrad.

Alla vanliga tvättmedel för tvättmaskiner kan användas i denna maskin:

• Pulvertvättmedel för alla typer av material.
• Pulvertvättmedel för ömtåliga material (max. 60 °C) och ylle.
• Flytande tvättmedel, helst för tvättprogram med låga temperaturer (max. 60 °C) för alla typer av material, eller specialtvättmedel för endast ylle.

Tvättmedlet och eventuella tillsatser måste placeras i rätt fack i tvättmedelslådan innan programmet startas.

Om du använder koncentrerade pulvertvättmedel eller flytande tvättmedel måste ett program utan förtvätt väljas.

Tvättmaskinen har ett cirkulationssystem som optimerar användningen av koncentrerade tvättmedel.

Häll flytande tvättmedel i facket märkt Ⅲ precis innan programmet startas.

Eventuella mjukgöringsmedel eller stärkelsetillsatser skall hållas i facket märkt innan tvättprogrammet startas.

Följ rekommendationerna från produktens tillverkare avseende mängderna som skall användas och fyll inte på över MAX-markeringen i tvättmedelslådan.

Mängd tvättmedel

Typen och mängden av tvättmedel beror på typen av material, tvättmängd, smutsgrad och vattnets hårdhet.

Vattnets hårdhet klassificeras i så kallade "grader" av hårdhet. Information om vattnets hårdhetsgrad där du bor kan erhållas från Vattenverket eller de lokala myndigheterna.

Följ anvisningarna från produktens tillverkare avseende mängderna som skall användas.

Använd en mindre mängd tvättmedel om:

• Du tvättar en liten omgång.
• Tvätten är lätt smutsad.
• Stora mängder skum bildas under tvätten.

Vattnets hårdhetsgrad
Nivå	Egenskap	Grader
		Tyska °dH	Franska °T.H.
1 0-7 0-15mjukt
2 8-14 16-25medium
3 15-21 26-37hårt
4 > 21 > 37mycket hårt

Tvättmärkning

Ofta finner du att plaggen är försedda med tvättsymboler som anger hur de bör tvättas.

NORMAL-TVÄTTTVÄTT				tvätt i 30°tvätt i 40°tvätt i 95° tvätt i 60°handtvätt tvättas eji vatten

kan blekas i kallt vatten bleks ej

stryks vid högst 200°

stryks vid högst 150°

stryks vid högst 110°

stryks ej

kemtvätt i alla slags tvättvätskor

kemtvätt i bensin, ren alkohol, perklorat, R111 och R113

kemtvätt i bensin, ren alkohol och R113

kemtvättas ej

lantorkning droppto

rkning hängtorkning

normal temp.

låg temp.

torktumlare

torkas ej i torktumlare

Programöversikt

Program/ Temperatur	Typ av tvätt Tillval Programbeskrivning
[AWWG] [2HYK]	Vit och färgad bomull: t.ex. lakan, bordsdukar, hushållslinne, skjortor, blusar, underkläder.	Reducerad centrifugering / Ingen centrifugering / FörtvättExtra sköljning
Bomull Eko 40°	Vit och färgad bomullekonomi, lätt till normalt smutsade plagg, skjortor, blusar, underkläder.	Reducerad centrifugering / Ingen centrifugering / FörtvättExtra sköljning
Bomull sitive Plus	Bomull, Sensitiv + Separat energispar-program för bomull. Ger också en bättre sköljeffekt.	Reducerad centrifugering / Ingen centrifugering / FörtvättExtra sköljning
Syntetmaterial 50°-40°-*	Syntet eller blandade material, underkläder, färgade plagg, krympfria skjortor, blusar.	Reducerad centrifugering / Ingen centrifugering / FörtvättExtra sköljning
Enkel strykning 50°-40°-*	Syntet eller blandade material, underkläder, färgade plagg, krympfria skjortor, blusar.	Reducerad centrifugering / Ingen centrifugering / FörtvättExtra sköljning
Ömtåliga material 30°-*	Ömtåliga material, t.ex. gardiner.	Reducerad centrifugering / Ingen centrifugering / FörtvättExtra sköljning
Ylle 30°-*	Specialtestat program för ylleplagg märkta “Ren ny ylle, krympfri, maskintvättbar”.	Reducerad centrifugering / Ingen centrifugering / Förtvätt
Handtvätt 30°- Kall *	Specialprogram för handtvättade material.	Reducerad centrifugering / Ingen centrifugering / Förtvätt

Sen:

Programöversikt

Program/ Temperatur	Typ av tvätt Tillval	Programbeskrivning
Damunderkläder 40°Max. tvättmängd: 1 kg	Specialprogram för mycket ömtåliga, handtvättade plagg.	Reducerad centrifugering / Ingen centrifugering / [IMAGE]	Huvudtvätt vid 40 °C3 sköljningarKort centrifugering
Silke 30°Max. tvättmängd: 1 kg	Silkesplagg som skall tvättas och centrifugeras skonsamt.	Reducerad centrifugering / Ingen centrifugering / [IMAGE]	Huvudtvätt vid 30 °C2 sköljningarKort centrifugering
Sköljning [IMAGE]	Separat sköljning för handtvättade persedlar av bomull.	Reducerad centrifugering / Ingen centrifugering / [IMAGE]Extra sköljning	3 sköljningarLång centrifugering
Tömning [IMAGE]	För tömning av det sista sköljvattnet i program med Sköljstopp [IMAGE] och i Nattprogrammet [IMAGE].		Tömning av vatten
Centrifugering [IMAGE]	Separat centrifugering för bomull.	Reducerad centrifugering	Tömning och lång centrifugering
Skoncentrifugering [IMAGE]	Separat centrifugering för syntettvätt, fintvätt ylle/handtvätt, siden	Reducerad centrifugering	Tömning och kort centrifugering
O	För att avbryta ett pågående tvättprogram och för att stänga av maskinen.

Max. tvättmängd för bomull ...... 7 kg

Syntet/ömtåliga material/....3 kg

Ylle och handtvätt ....2 kg

Enkel strykning/damunderkläder/silke ..1 kg

Programinformation

i

	Eko	Detta program kan väljas för lätt eller normalt smutsade bomullsplagg. Temperaturen reduceras och tvättiden förlängs. Detta ger ett bra tvättresultat samtidigt som du sparar energi.
	Enkel strykning	När detta program väljs tvättas och centrifugeras tvätten försiktigt så att den inte skrynklas. På så sätt underlättas strykningen. Dessutom utför tvättmaskinen några ytterligare sköljningar.
	Ylle och Handtvätt	Program för maskintvättbar ylle och även för handtvättbar ylle och ömtåliga material märkta med symbolen “Handtvätt”
	Damunderkläder	Detta program är lämpligt för mycket ömtåliga plagg såsom trosor, spetsbysthållare, etc. Tvättemperaturen är 40 °C. Den maximala centrifugeringshastigheten reduceras automatiskt till 700 varv per minut.
	Silke	Skonsamt tvättprogram lämpligt för silke och blandade syntetmaterial. Tvättemperaturen är 30 °C. Den maximala centrifugeringshastigheten reduceras automatiskt till 700 varv per minut.
	Sensitive Plus	Det här tillvalet ger en bättre sköljeffekt och kan används i bomullsprogram. Det reducerar eventuella tvättmedelsrester, speciellt märkbart på mörka plagg. Rekomenderas för personer som är allergiska mot tvättmedel och andra med känslig hud. Programmet genomförs som ett energisparprogram. Med tillvalet EXTRA SKÖLJNING blir sköljeffekten ytterligare förbättrad. Kan väljas med tillvalen FÖRTVÄTT, EXTRA SKÖLJNING och Centrifugeringshastighet.

Programinformation

	Sköljning	Med detta program kan du skölja och centrifugera bomullsplagg som tvättats för hand.Maskinen utför tre sköljningar som följs av en slutlig centrifugering vid max. hastighet.Centrifugeringshastigheten kan reduceras genom att trycka på knappenCentrifugering.
	Tömning	För tömning av det sista sköljvattnet i program med Sköljstopp och i NattprogrammetVrid först programvredet tillO, välj sedan programmetTömningoch tryck på Start/Paus-knappen.
	Centrifugering	Separat centrifugering för handtvättade plagg och efter program med Sköljstopp samt efter Nattprogrammet . Innan detta program väljs måste programvredet vridas tillO. Du kan välja och anpassa centrifugeringshastigheten efter typen av material som tvättas genom att trycka på relevant knapp.
	Skon-centrifugering	Separat centrifugering på hastighet för handtvättade plagg. Måste användas för syntettvätt, fintvätt, ylle/handtvätt och siden. Hastigheten kan reduceras med hjälp av knappen Spin allt efter vilket tvättgods som centrifugeras.
		För att återställa ett program och för att stänga av maskinen, vrid programvredet tillO. Nu kan ett nytt program väljas.

Skötsel och rengöring

Du måste KOPPLA LOSS maskinen från eluttaget innan du utför någon form av rengöring eller underhåll.

Avkalkning

Vattnet vi använder för att tvätta innehåller i regel kalk. Det är därför lämpligt att då och då använda ett avhärdningspulver i maskinen. Gör detta separat utan någon tvätt och enligt anvisningarna från pulvrets tillverkare. Detta bidrar till att förebygga kalklavlagringar i maskinen.

Efter varje tvätt

Låt luckan stå öppen en stund. Detta motverkar mögelbildning och unken lukt inuti maskinen. Genom att låta luckan stå öppen efter tvätt förlänger du också lucktätningens livslängd.

Underhållstvätt

När tvättprogram med låga temperaturer används kan olika restmaterial ansamlas inuti trumman.

Vi rekommenderar att en underhållstvätt utförs med jämna mellanrum.

För att köra en underhållstvätt:

• Se till att trumman är tom.
  • Välj det hetaste bomullsprogrammet.
• Använd en normal mängd tvättmedel och använd ett tvättmedel med biologiska egenskaper.

Utvändig rengöring

Använd endast såpvatten för att rengöra maskinens hölje och eftertorka noga.

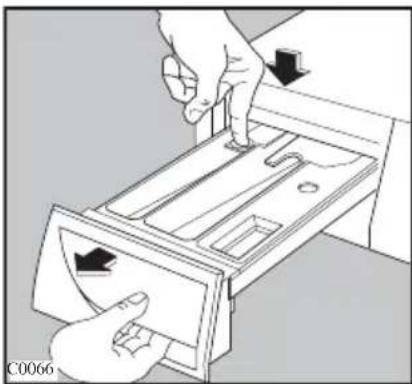

Rengöring av tvättmedelslådan

Tvättmedelslådan skall rengöras med jämna mellanrum.

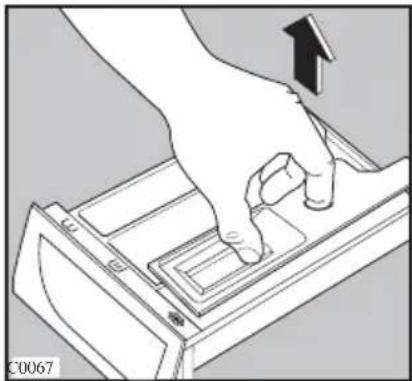

Avlägsna lådan genom att trycka ned spärren och dra lådan utåt. Spola av lådan under rinnande vatten för att ta bort eventuella pulverrester som ansamlats.

För att underlätta rengöringen bör den övre delen av tillsatsfacket avlägsnas.

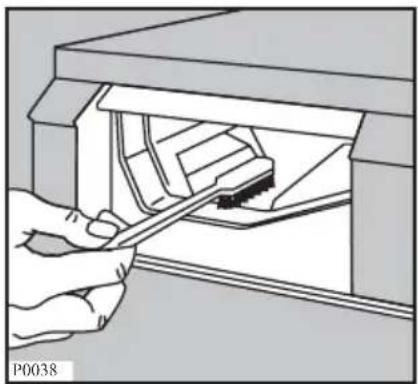

Rengöring av lådöppningen

När du har plockat bort lådan, använd en liten borste för att rengöra öppningen. Var noga med att avlägsna alla tvättmedelsrester från öppningens övre och nedre del. Sätt tillbaka lådan på plats och kör sköljprogrammet utan tvätt i trumman.

• Maskinen inte tömmer och/eller inte centrifugerar.
• Maskinen avger ovanliga ljud under tömning på grund av att föremål såsom säkerhetsnålar, mynt och liknande blockerar pumpen.

Gör på följande sätt:

• Koppla loss maskinen från eluttaget.
• Vänta vid behov tills vattnet har svalnat.

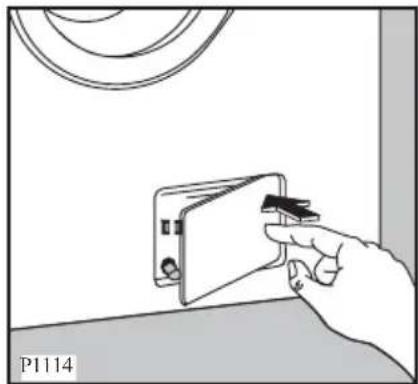

• Öppna pumpluckan.

• Placera en behållare nära pumpen för att samla upp eventuellt spill.

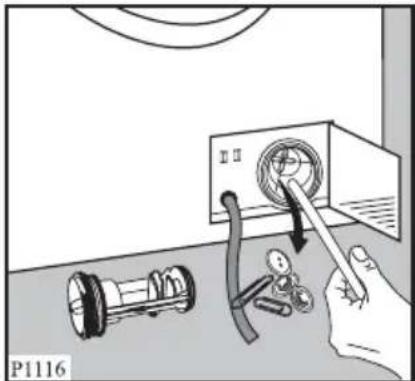

• Dra ut nödtömningsslangen, placera den i behållaren och ta av locket.

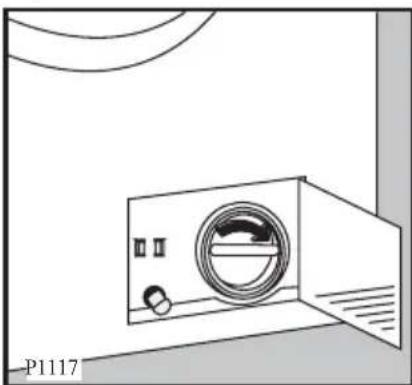

• När det inte kommer ut mer vatten, skruva loss pumplocket och avlägsna det. Ha alltid en trasa till hands för att torka upp vattenspill när locket avlägsnas.

- Avlägsna eventuella föremål från skovelhjulet genom att rotera det.

- Sätt tillbaka locket på nödtömningsslangen och sätt slangen på plats i dess hållare.

• Skruva fast pumplocket ordentligt.
  • Stäng pumpluckan.

Varning!

När maskinen är i drift, och beroende på valt tvättprogram, kan det finnas hett vatten i pumpen.

Avlägsna aldrig pumplocket när ett tvättprogram pågår. Vänta alltid tills maskinen har avslutat programmet och tvätten har plockats ur. När du sätter tillbaka locket, skruva fast det ordentligt så att det inte läcker och så att barn inte kan skruva loss det.

Om vattnet där du bor är mycket hårt eller innehåller kalkrester kan filtret i tilloppsslangen täppas igen.

Det är därför lämpligt att då och då rengöra filtret.

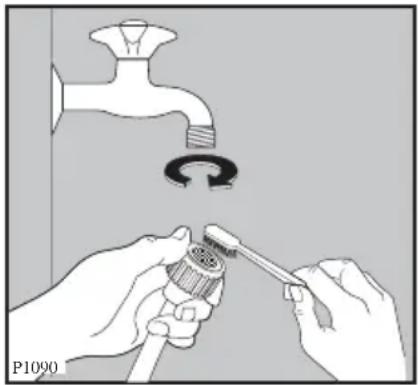

Stäng vattenkranen. Skruva loss tilloppsslangen. Rengör filtret med en styv borste. Skruva fast tilloppsslangen.

Åtgärder vid frysrisk

Om maskinen utsätts för temperaturer under 0 °C måste vissa försiktighetsåtgärder vidtas.

• Stäng vattenkranen.
• Skruva loss tilloppsslangen.
• Placera ändarna av nödtömningsslangen och tilloppsslangen i en skål på golvet och låt vattnet rinna ut.
• Skruva fast tilloppsslangen på kranen och sätt nödtömningsslangen på plats när du har satt på locket igen.

- Innan du sätter på maskinen, kontrollera att rumstemperaturen är över 0 °C.

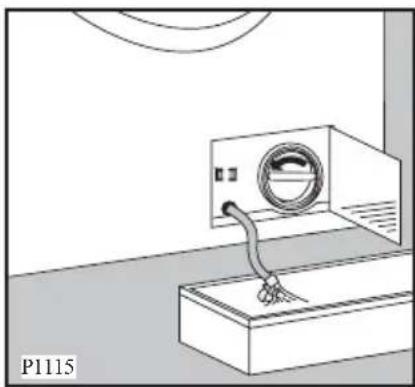

Nödtömning

Om vattnet inte töms ut, gör på följande sätt för att tömma maskinen:

• Lossa stickkontakten från eluttaget.
• Stäng vattenkranen.
• Vänta vid behov tills vattnet har svalnat.
• Öppna pumpluckan.
• Ställ en skål på golvet och placera änden av nödtömningsslangen i skålen. Ta av locket. Vattnet skall tömmas ut i skålen genom självfall. Sätt tillbaka locket på slangen när skålen är full. Töm skålen. Upprepa proceduren tills inget mer vatten rinner ut.
• Rengör vid behov pumpen enligt tidigare beskrivning.
• Placera nödtömningsslangen i hållaren när du har satt på locket.
• Skruva fast pumplocket och stäng luckan.

Om maskinen inte fungerar

Vissa problem beror på bristande underhåll eller förbiseenden och som enkelt kan lösas utan att tillkalla en servicetekniker. Kontrollera nedanstående punkter innan du kontaktar vår lokala serviceavdelning.

När maskinen används kan det hända att den röda Start/Paus-lampan blinkar, en av följande larmkoder visas på displayen och att samtidigt vissa ljudsignaler avges var 20:e sekund för att markera att maskinen inte fungerar:

● EIO: problem med vattenförsörjningen
● E20: problem med vattnets avlopp
● E40: luckan öppen.

När problemet har åtgärdats, tryck på Start/Paus-knappen för att fortsätta programmet. Om problemet kvarstår efter alla kontroller, kontakta vår lokala serviceavdelning.

Problem Möjliga	orsaker Lösning
Tvättmaskinen startar inte.	Luckan är inte stängd. E40.Stickkontakten sitter inte ordentligt i eluttaget.Eluttaget är strömlöst.Huvudsäkringen har bränt.Programvredet är inte rätt inställt och Start/Paus-knappen har inte tryckts in.Funktionen Fördröjd start har valts.	Stäng luckan ordentligt.Sätt i stickkontakten i eluttaget.Kontrollera den elektriska installationen i ditt hem.Byt ut säkringen.Vrid på programvredet och tryck en gång till på Start/Paus-knappen.Avbryt startfördröjningen om tvätten skall tvättas omedelbart.
Maskinen fyller inte.	Vattenkranen är stängd. E10Tilloppsslangen är klämd eller snodd. E10Filtret i tilloppsslangen är igentäppt. E10Luckan är inte stängd ordentligt. E40	Öppna vattenkranen.Kontrollera anslutningen av tilloppsslangen.Rengör filtret i tilloppsslangen.Stäng luckan ordentligt.
Maskinen fyller, men tömmer sedan omedelbart.	Tömningslangens ände sitter för lågt.	Se relevant stycke i avsnittet “Tömning av vatten”.
Maskinen tömmer inte och/eller centrifugerar inte.	Tömningslangen är klämd eller snodd. E20Tömningspumpen är igentäppt. E20Tillvalsfunktionen eller har valts.Tvätten är inte jämnt fördelad i trumman.	Kontrollera anslutningen av tömningslangen.Rengör tömningspumpen.Inaktivera funktionen ellerFördela om tvätten i trumman.
Det är vatten på golvet.	För mycket tvättmedel eller ett olämligt tvättmedel (för mycket skum bildas) har använts.Kontrollera om någon av tilloppsslangens kopplingar läcker. Det är inte alltid så enkelt att se detta när vattnet rinner ned längs slangen: känn efter om slangen är fuktig.Tömningslangen är skadad.Locket till nödtömningsslangen har inte satts tillbaka efter rengöring av pumpen.	Minska mängden tvättmedel eller använd ett annat tvättmedel.Kontrollera anslutningen av tilloppsslangen.Byt ut slangen mot en ny.Sätt tillbaka locket på nödtömningsslangen och placera slangen i dess hållare.
Otilfredsställande tvättresultat.	För lite tvättmedel eller ett olämpligt tvättmedel har använts.Envisa fläckar har inte behandlats före tvätten.Rätt temperatur har inte valts.För stor tvättmängd.	Öka mängden tvättmedel eller använd ett annat tvättmedel.Använd produkter som finns i handeln för att behandla envisa fläckar.Kontrollera att du har ställt in rätt temperatur.Lägg in mindre tvätt i trumman.
Luckan går inte att öppna.	Programmet pågår fortfarande.Lucklåset har inte frigjorts ännu.Det är vatten i trumman.	Vänta tills tvättprogrammet är klart.Vänta tills “Luck”-ikonen släcks.Välj ett program för tömning eller centrifugering för att tömma ut vattnet.
Maskinen vibrerar eller bullrar.	Transportbultarna och förpackningsmaterialet har inte tagits bort.Stödfötterna har inte justerats.Tvätten är inte jämnt fördelad i trumman.Det kanske är mycket lite tvätt i trumman.	Kontrollera att maskinen är korrekt installerad.Kontrollera att maskinen står i våg.Fördela om tvätten i trumman.Lägg i mer tvätt i trumman.
Centrifugeringen börjar sent eller maskinen centrifugerar inte alls.	Den elektroniska enheten för detektering av obalans har utlösts på grund av att tvätten inte är jämnt fördelad i trumman. Tvätten omfördelas genom att trumman roteras åt andra hålllet. Detta kan ske flera gånger innan obalansen försvinner och normal centrifugering åter fungerar. Om tvätten efter 10 minuter fortfarande är ojämnt fördelad i trumman kommer maskinen inte att centrifugera. Omfördela i så fall tvätten för hand och välj centrifugeringsprogrammet.	Fördela om tvätten i trumman.
Maskinen avger ovanliga ljud.	●Maskinen är utrustad med en ny typ av motor som avger ett annorlunda ljud jämfört med traditionella motorer. Denna motor säkerställer en mjukare start och en jämnare fördelning av tvätten i trumman samt förbättrar även maskinens stabilitet.
Det syns inget vatten i trumman.	●Maskiner baserade på modern teknologi arbetar på ett mycket ekonomiskt sätt med mycket lite vatten utan att deras prestanda försämras.

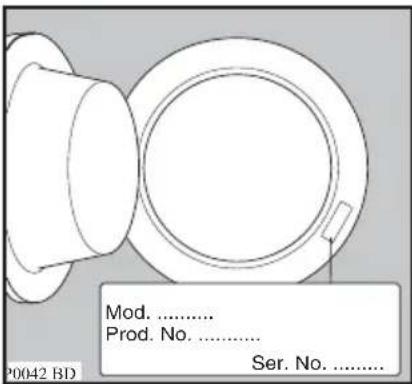

Kontakta vår serviceavdelning om du inte kan identifiera eller lösa problemet. Innan du ringer, anteckna maskinens modell och serienummer samt köpdatumet: serviceavdelningen kommer att kräva denna information.

Tekniska data

Mått Bredd 60 cm
	Höjd	85 cm
	Djup	63 cm
Nätspänning - Total effekt - Säkring	Information om den elektriska anslutningen ges på typskylten som sitter på innerkanten av luckan till tvättmaskinen.
Vattentryck Min. 0,05 MPa
	Max.	0,8 MPa
Max. tvättmängd	Bomull	7 kg
	Syntetmaterial	3 kg
	Ömtåliga material	3 kg
	Ylle och handtvätt	2 kg
	Enkel strykning / damunderkläder / silke	1 kg

Centrifugeringshastighet 1400 varv/miax.t

C €

Förbrukningsvärden
Program Energi-	Vatten-förbrukning (liter)	förbrukning (kWh)	Programtid (minuter)
Bomull normal 90° 2,160			Om du vill se programmets varaktighet, se displayen på kontrollpanelen.
Bomull Eko 60° (*)		1,1957
Sensitive Plus		1,370
Syntetmaterial 60°	52	0,9
Enkel strykning 60° 0,964
Ömtåliga material 40° 0,560
Ylle 40°		0,455
Handtvätt 40°		0,455
Damunderkläder 40°		0,3555
Silke 30°		0,2546
Sköljningar 0,140
Tömning --
Centrifugering --
Skoncentrifugering --

De förbrukningsdata som anges i denna tabell är riktvärden som kan variera beroende på mängd och typ av tvätt, det inkommande vattnets temperatur och omgivningstemperaturen. Värdena refererar till den högsta temperaturen för varje tvättprogram.

(*) Programmet “Bomull Eko” med en tvättmängd på 7 kg vid 60 °C är referensprogram för de data som anges på energietiketten enligt standard EEC 92/75.

Installation

Uppackning

Alla transportbultar och allt förpackningsmaterial måste avlägsnas innan maskinen används.

Vi rekommenderar att du sparar alla transportdelar så de kan återmonteras om maskinen behöver transporteras igen.

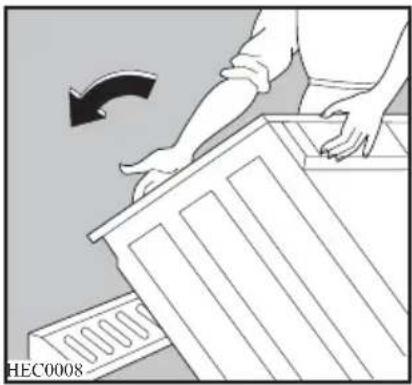

1. När du har avlägsnat allt förpackningsmaterial, lägg försiktigt maskinen ned på dess baksida och avlägsna polystyrenbasen från undersidan.

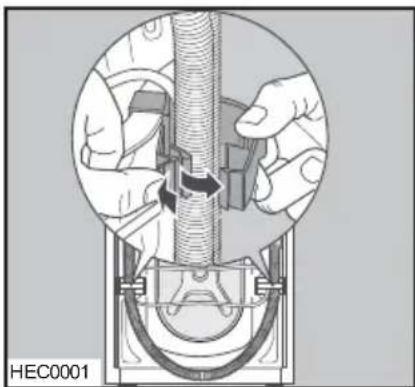

1. Lossa nätkabeln, tilloppsslangen och tömningsslangen från hållarna på maskinens baksida.

1. Öppna luckan och avlägsna polystyrenstycket som sitter vid lucktätningen.

1. Sätt i plastpluggar i det lilla övre hålet och de två stora hålen. Pluggarna hittar du i påsen med bruksanvisningen.

Placering

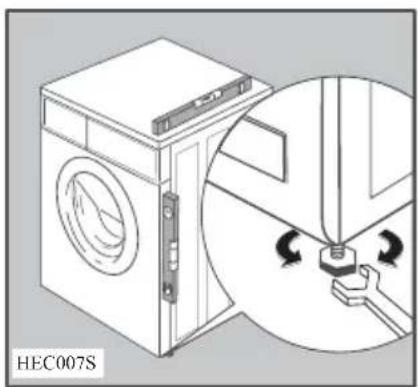

Installera maskinen på ett plant och hårt golv. Se till att luftcirkulationen kring maskinen inte blockeras av tjocka mattor eller liknande. Kontrollera att maskinen inte vidrör någon vägg eller köksenhet. Ställ in tvättmaskinen i våg genom att justera fötterna uppåt eller nedåt. Fötterna kan vara tröga att justera eftersom de har en självlåsande mutter, men maskinen MÅSTE stå stadigt och i våg.

Kontrollera vid behov inställningen med ett vattenpass.

Erforderliga justeringar kan göras med en skruvnyckel.

En noggrann avvägning förebygger vibrationer och buller samt hindrar maskinen från att flytta sig under drift. Försök aldrig att korrigera ojämnheter i golvet med träbitar, papp eller liknande material under maskinen.

Denna maskin måste anslutas till en kallvattenledning.

1. Anslut medföljande tilloppsslang till en kran som har en 3/4" kopplingsgänga. Använd alltid slangen som medföljer maskinen.

Använd inte slangen till din gamla maskin för att ansluta till vattenledningen.

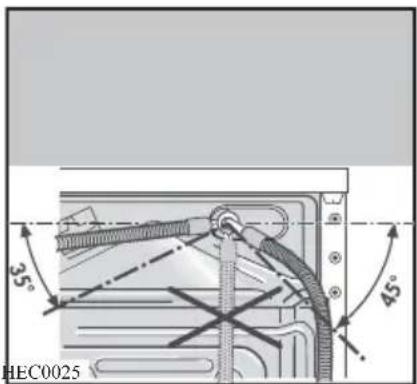

1. Den andra änden av tilloppsslangen som ansluter till maskinen kan vridas såsom visas i figuren.

Rikta inte tilloppsslangen nedåt. Vinkla slangen åt vänster eller höger beroende på var vattenkranen sitter.

1. JLossa ringmuttern för att justera slangens läge. Var noga med att dra åt ringmuttern efteråt för att undvika läckage.

Tilloppsslangen får inte förlängas. Om den är för kort och du inte vill flytta kranen måste du köpa en längre slang som är avsedd för denna typ av användning.

Innan maskinen ansluts till en ny vattenledning eller till en ledning som inte har använts på länge, spola först ut en stor mängd vatten för att ta bort avlagringar som kan ha ansamlats i ledningen.

Avlopp

Änden på tömningsslangen kan placeras på tre sätt:

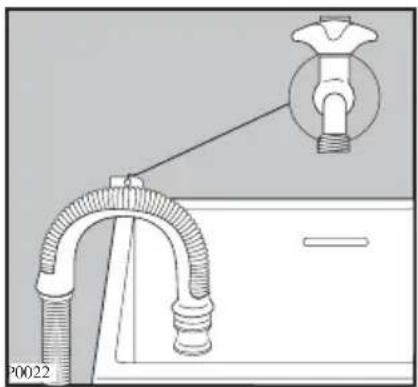

Hakad över kanten på en vask med hjälp av plastböjen som medföljer maskinen.

Se till att slangen inte kan lossna medan maskinen tömmer. Detta kan ske genom att binda fast den vid kranen eller fästa den i väggen.

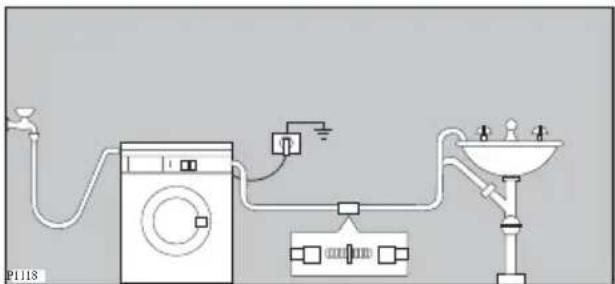

I en förgrening på ett handfats

avloppsrör. Förgreningen måste sitta ovanför vattenlåset så att böjen är minst 60 cm över golvnivå.

Direkt ansluten till ett avloppsrör på minst 60 cm och ej över 90 cm höjd. Änden på tömningsslangen måste alltid vara ventilerad, dvs. avloppsrörets invändiga diameter måste vara större än

tömningsslangens utvändiga diameter.

Tömningsslangen får inte klämmas ihop eller sno sig.

Tömningsslangen kan förlängas till högst fyra meter. En extra tömningsslang med kopplingsstycke kan köpas hos vår lokala serviceavdelning.

Elektrisk anslutning

Denna maskin skall anslutas till en 1-fasig nätspänningsmatning som levererar 220-230 V / 50 Hz.

Kontrollera att nätspänningsmatningen i ditt hem kan bära den maximala belastning som krävs (2,2 kW), även med hänsyn till andra apparater som används i ditt hushåll.

Anslut maskinen till ett jordat eluttag.

Tillverkaren ansvarar inte för skador på person eller egendom orsakade av att ovanstående säkerhetsåtgärder inte följts. Om maskinens nätkabel behöver bytas ut bör detta utföras av vår serviceavdelning.

Installera maskinen så att nätkabeln är lätt att komma åt.

Miljöskydd

Förpackningsmaterial

Material märkta med symbolen återvinnas.

$$

P E < = \text { polyetylen } $$

$$

P S < = \text { polystyren } $$

$$

Detta betyder att de kan återvinnas om de placeras i rätt avfallsbehållare.

Gammal maskin

Lämna in din gamla maskin hos en auktoriserad återvinningsstation. Hjälp till att hålla ditt land rent!

Symbolen på produkten eller dess förpackning anger att denna produkt inte får behandlas som hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt. För mer information om återvinning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Ekologiska tips

För att spara vatten och energi och för att skydda miljön rekommenderar vi att du följer dessa tips:

• Normalt smutsad tvätt kan tvättas utan förtvätt för att spara tvättmedel, vatten och tid. Du skyddar då även miljön!
• Maskinen arbetar mer ekonomiskt om den är fulladdad.
• Med god förbehandling kan fläckar och begränsad smuts tas bort: tvätten kan då tvättas vid en lägre temperatur.
• Mät upp tvättmedel med hänsyn till vattnets hårdhet, tvättens smutsgrad och tvättmängden.

Ukorrekt valg av tilvalg

foreslås av vaskemaskinen.

Åpning av døren när programmet har startet

För att köpa tillbehör, förbrukningsartiklar och reservdelar i vår internetbutik besök oss på:

www.electrolux.se
