Märke	Panasonic
Modell	CU-CE12LKE (Utomhusenhet)
Modell inomhusenhet	CS-CE12LKE
Produkttyp	Split-system luftkonditionering
Kylkapacitet	12 000 BTU/h (ungefär)
Värmekapacitet	12 000 BTU/h (ungefär)
Strömförsörjning	230V, 50Hz
Köldmedium	Ej specificerat (troligen R410A eller R32)
Driftlägen	Auto, Kyla, Värme, Avfuktning, Fläkt
Fläkthastigheter	5 alternativ (inklusive Auto)
Temperaturområde	16°C till 30°C (Kyla/Värme)
Luftriktningskontroll	Vertikala (motoriserade) och horisontella (manuella) lameller
Luftsvängning	Automatisk upp/ner-svängning i Kyla/Avfuktning-läge
Timer	PÅ/AV-timer (dagligen repeterbar), upp till 24 timmar
Fjärrkontroll	LCD-skärm, trådlös, 8 m räckvidd
Filtertyp	Tvättbart luftfilter (rengör varannan vecka)
Säkerhetsfunktioner	Jordfelsbrytare (ELCB) rekommenderad, automatisk omstart efter strömavbrott (begränsad)
Självdiagnos	Felkodsvisning via fjärrkontroll
Driftstemperatur (Kyla)	Inomhus: 16-32°C DB / Utomhus: 16-43°C DB
Driftstemperatur (Värme)	Inomhus: 16-30°C DB / Utomhus: -15 till 24°C DB

Vanliga frågor - CU-CE12LKE PANASONIC

Hur ofta ska jag rengöra luftfiltren?

Luftfiltren bör rengöras varannan vecka. Tvätta försiktigt med vatten, torka i skugga och byt ut om de är skadade.

Vad betyder TIMER-indikatorn när den lyser konstant?

Att TIMER-indikatorn lyser innebär att en timer (PÅ eller AV) har ställts in och kommer att upprepas dagligen vid samma tid om den inte avbryts.

Hur kan jag hämta en felkod?

Håll ner SET CHECK-knappen på fjärrkontrollen i 5 sekunder tills det piper, använd sedan TEMP-knapparna för att bläddra igenom koderna. Anteckna koden och kontakta en auktoriserad återförsäljare.

Vilken temperatur rekommenderas för energibesparing?

För Kylläge, ställ in mellan 26°C och 28°C. För Värmeläge, ställ in mellan 20°C och 24°C.

Varför avger inomhusenheten dimma?

Dimma orsakas av kondensering under kylprocessen. Detta är normalt och inget fel.

Kan jag använda laddningsbara batterier i fjärrkontrollen?

Nej, använd inte laddningsbara (Ni-Cd) batterier. Använd endast alkaliska AAA eller R03-batterier för att undvika skador.

Hur rengör jag frontpanelen?

Ta bort frontpanelen genom att lyfta och dra den. Tvätta försiktigt med mild tvål (pH7) eller neutralt rengöringsmedel, torka sedan noggrant. Använd inte bensen, thinner eller vatten varmare än 40°C.

Vad ska jag göra om enheten inte svarar på fjärrkontrollen?

Kontrollera att mottagaren inte är blockerad, byt svaga batterier och se till att inga lysrör stör. Om det fortfarande inte fungerar, använd AUTO AV/PÅ-knappen på inomhusenheten.

Varför avger utomhusenheten vatten eller ånga?

Detta är kondensering eller avdunstning som sker på rören under normal drift. Det är inget fel.

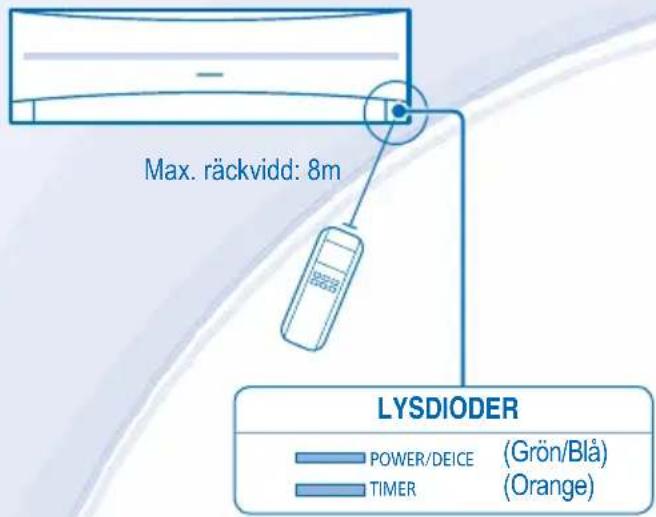

Vad är maximalt avstånd för fjärrkontrollen?

Fjärrkontrollen fungerar upp till 8 meter från inomhusenheten.

BRUKSANVISNING CU-CE12LKE PANASONIC

Innan du använder enheten, läs noga igenom denna bruksanvisning och spara den för framtida bruk.

NORSK 14 \~ 19

Tack för att du har köpt

Panasonic Värmepump

Bilderna i denna skötselanvisning är endast illustrativa och kan därför skilja sig från den faktiska modellen. Förändringar kan göras utan föregående meddelande angående framtida förbättringar.

TILLÅTNA

DRIFTSFÖRHÅLLANDEN

Värmepumpen får användas vid följande temperaturer

Temperatur (°C)		Inomhus
		*DBT	*WBT
KYLA	Max. 32	23
	Min. 16	11
VÄRME	Max. 30	-
	Min. 16	-

Temperatur (°C)		Utomhus
		*DBT	*WBT
KYLA	Max. 43	26
	Min. 16	11
VÄRME	Max. 24	18
	Min. -15	-16

MÄRK:

- Då utomhustemperaturen är utanför temperaturområdet ovan, sjunker uppvärmningskapaciteten avsevärt och utomhusenheten kan stoppa för skyddskontroll.

* DBT: Torr temperatur
* WBT: Våt temperatur

SÄKERHETSFÖRESKRIFTER

För att undvika skada på dig själv, skada på andra, eller skada på egendom, var god iaktta följande.

Felaktig användning orsakad av att skötselanvisningen inte följts kan leda till skador, nedan klassas deras allvar:

WARNING

Denna symbol varnar för dödsfara eller allvarliga skador.

FÖRSIKTIGHET

Denna symbol varnar för personskada eller skada på egendom.

Instruktioner klassifi ceras med följande symboler:

Denna symbol betecknar en handling som är FÖRBJUDEN.

Denna symbol betecknar ett handhavande som MÅSTE UTFÖRAS.

WARNING

INOMHUS- OCH UTOMHUSENHET

Denna apparat är inte avsedd att användas av personer (inklusive barn) med reducerad fysiska, sensoriska eller mentala färdigheter, eller brist på erfarenhet och kunskap, ifall de inte övervakats eller instruerats om användandet av apparaten av en person som ansvarar för deras säkerhet. Barn bör övervakas för att se till att de inte leker med apparaten.

Var god rådfråga auktoriserad återförsäljare eller specialist för att reparera, installera, avlägsna och återinstallera enheten. Felaktig installation och hantering orsakar läckage, elstöt eller eldsvåda.

Installera inte enheten i en potentiellt explosiv eller lättantändlig miljö. Underlåtenhet i detta kan resultera i skada till följd av eldsvåda.

För inte in dina fi ngrar eller andra föremål i luftkonditionerarens inomhus- eller utomhusenhet, eftersom roterande delar kan orsaka personskada.

Rör inte utomhusenheten under blixtoväder, då det kan orsaka elstöt.

FJÄRRKONTROLL

Låt inte små barn leka med fjärrkontrollen för att förhindra att de av olyckshändelse råkar svälja batterierna.

VARNING
STRÖMFÖRSÖRJNING
	Använd inte modifi erad sladd,förgreningssladd, förlängningssladd ellerospecifi cerad sladd för attundvika överhettning ocheldsvåda.
	Dela inte samma strömuttag med annanutrustning för att undvika överhettning ocheldsvåda.
	Manövrera inte enheten med våta händer för attundvika elstöt.
	Om elkabeln är skadad måste den bytas avtillverkaren eller auktoriserad serviceverkstadeller motsvarande behörig person för att undvikaskador.
	Denna utrustning rekommenderas starkt attinstalleras med Jordfelsbrytare (ELCB, EarthLeakage Circuit Breaker) eller Skyddsenhet förRestström (RCD, Residual Current Device) föratt undvika elstöt eller eldsvåda.
	Denna utrustning måste jordas för att undvikaelstöt eller eldsvåda.
	Undvik elstöt genom att stänga avströmförsörjningen då:- Före rengöring eller service.- Längre tid utan användning.- Onormalt starkt blixtoväder.

	Sluta använda produkten om något onormalt/fel uppträder och koppla ur strömkontakten eller stäng av med strömväxlaren och brytaren.(Risk för rök/eld/elstöt)
Exempel på vad som är onormalt/fel	Jordfelsbrytaren (ELCB:n) löser ofta ut.Det luktar bränt.Onormala störljud eller vibrationer hos enheten.Vatten läcker från inomhusenheten.Strömsladden eller -kontakten blir onormalt het.Fläkthastigheten kan inte kontrolleras.Enheten stoppar direkt även om den satts på för drift.Fläkten stoppar inte även om driften stoppas.
Kontakta omedelbart din lokala återförsäljare för underhåll/reparation.

FÖRSIKTIGHET
INOMHUS- OCH UTOMHUSENHET
	Tvätta inte inomhusenheten med vatten, bensen, thinner eller skurpulver.
	Använd inte värmepumpen för annat ändamål än den är avsedd för.
	Använd inte antändbar utrustning framför luftfl ödesutgången för att undvika spridning av eldsvåda.
	Sitt inte direkt i luftriktningen under längre tidsperioder vid kyldrift.
	Sitt inte och ställ dig inte på enheten, eftersom du då kan trilla och skada dig.
	Rör inte den vassa aluminiumfl änsen, eftersom vassa delar kan orsaka personskada.
	Sätt inte på inomhusenheten till ON då du vaxar golvet. Efter vaxning, vädra rummet ordentligt innan du använder enheten.
	Installera inte enheten på oljiga eller rökiga platser.
	Se till så att dräneringsslangen är korrekt ansluten. Annars kan läckage uppstå.
	Vädra rummet regelbundet.
	Efter en längre tids användning, se till så att monteringskonsolen inte är försvagad för att undvika att enheten faller ner.
FJÄRRKONTROLL
	Använd inte uppladdningsbara batterier (Ni-Cd) till fjärrkontrollen.Det kan skada fjärrkontrollen.
	Ta ur batterierna ur fjärrkontrollen om värmepumpen inte skall användas under en längre tid.
	Nya batterier av samma typ måste sättas i med rätt polaritet för att förhindra dålig funktion för fjärrkontrollen.

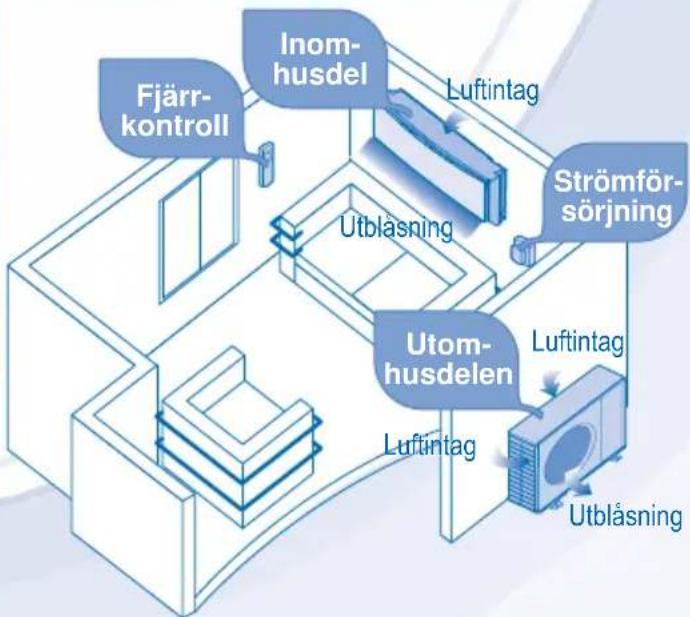

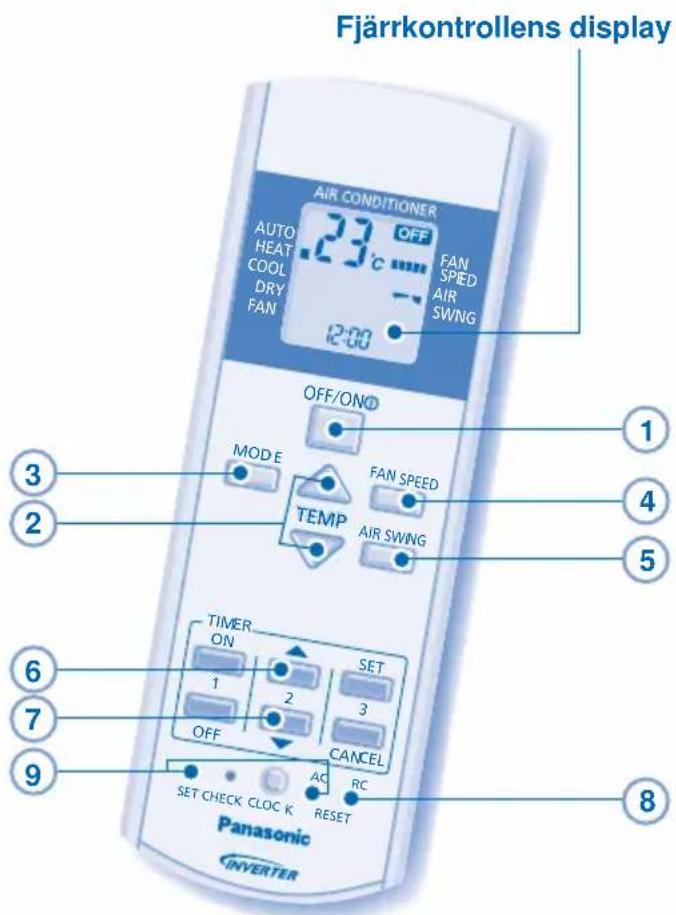

FJÄRRKONTROLL

Tryck på fjärrkontrollens knapp

1

- Var god håll koll på indikationen OFF på fjärrkontrollens display för att förhindra att enheten startas/stoppas på fel sätt.

2

STÄLLA IN TEMPERATUR

• Valområde: 16°C \~ 30°C (Ej tillgängligt i läget FAN).
• Användning av enheten inom det rekommenderade temperaturområdet kan göra att energi sparas. LÄGET VARMT : 20°C \~ 24°C. LÄGET KALLT : 26°C \~ 28°C. LÄGET TORRT : 1°C \~ 2°C lägre än rumstemperatur.

3

VÄLJA FUNKTIONSLÄGE

LÄGET VARMT - För att få varm luft

• Det tar en stund för enheten att värmas upp. Driftsindikatorn blinkar under tiden.
• Enheten kanske stoppar varmluftstillförseln för avisningen. Avisningsindikatorn är PÅ under denna funktion.

LÄGET KALLT - För att få kall luft

- Använd gardiner för att avskärma från solljus och värme från utomhus för att minska strömförbrukningen vid kylning.

LÄGET TORRT - För att avfukta din omgivning

- Enheten arbetar med låg fl äkthastighet för att ge en mild nedkylning.

Läget FAN - För att få luften att cirkulera i rummet

AUTOMATISKT LÄGE - För enklare användning

• Då val av användarläge sker blinkar driftslampan.
• Enheten väljer på nytt funktionsläge efter 30 minuter hela tiden enligt temperaturinställning, utomhus- och rumstemperatur.

4

VÄLJA FLÄKTHASTIGHET (5 VAL)

FAN SPEED

- För AUTO, justeras inomhusfl äkthastigheten automatiskt enligt användarläge.

5

JUSTERA DET VERTIKALA LUFTFLÖDETS RIKTNING (5 VAL)

AIR SWING

• Håller rummet ventilerat.
- I läget COOL/DRY, om AUTO är inställt, vrids spjället upp/ner automatiskt.
- I läget HEAT, om AUTO är inställt, stannar det horisontella spjället i en förbestämd position.

6

Tryck och håll nere i 5 sekunder för att göra ljusheten hos enhetens indikator svagare eller för att återställa den.

7

Tryck och håll nere i ungefär 10 sekunder för att visa temperaturinställningen i °C eller °F.

8

Tryck ner för att återställa fjärrkontrollens standardinställning.

9

Används ej i normal drift.

STÄLLA IN TIMERN

- För att sätta på enheten till ON eller stänga av till OFF vid en förinställd tid.

Välj ON eller OFF timer

Ställa in tiden Bekräfta

• För att radera endera ON eller OFF timern, tryck på ON eller OFF, och därefter på CANCEL.
• När Timern är satt i läget ON, kan enheten starta tidigare (upp till 35 minuter) före den faktiska inställda tiden för att kunna nå den önskade temperaturen till den inställda tiden.
• Timerfunktionen baseras på klockan som är inställd i fjärrkontrollen och upprepas dagligen när den väl ställts in. För inställning av klockan, var god se Förberedelse Av Fjärrkontroll på omslagets baksida.
• Om timern raderas manuellt eller till följd av strömavbrott, kan du återställa den tidigare inställningen (så fort strömmen återkommit) genom att trycka ner SET.

FÖRSIKTIGHET

• Slå ifrån strömmen innan rengöring.
  • Rör ej aluminiumflänsen, den vassa delen kan orsaka skada.

RENGÖRINGSINSTRUKTIONER

• Använd inte bensol, thinner eller skurpulver.
• Använd endast tvål (pH7) eller neutrala hushållsrengöringsmedel.
• Använd inte varmare vatten än 40°C.

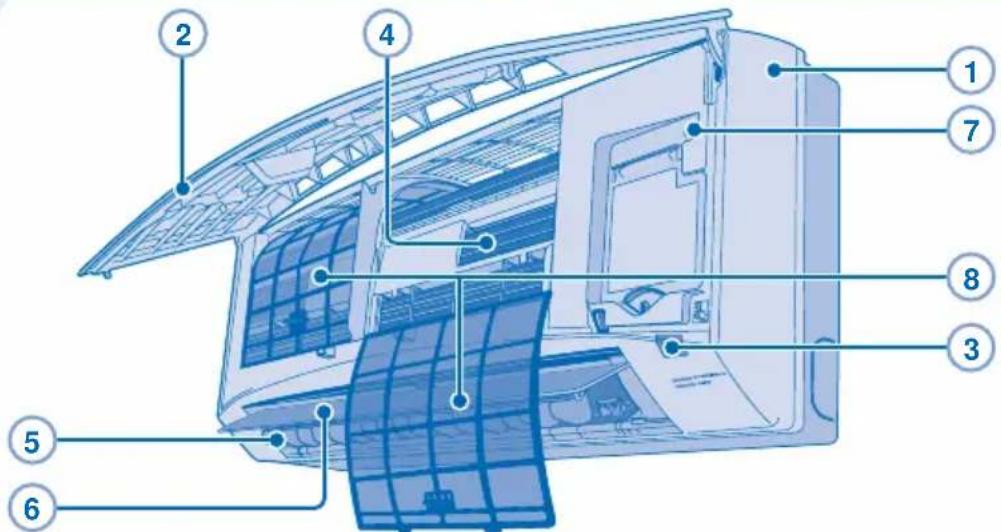

RÅD

- För att säkra optimal prestanda hos enheten, måste rengöringsunderhåll utföras med jämna mellanrum. På en smutsig enhet kan tekniska fel uppstå och du kan få felkoden "H99". Var god rådfråga auktoriserad återförsäljare.

- Torka försiktigt med en torr, mjuk trasa.

2 FRONTPANEL

Avlägsna Frontpanelen

• Lyft och dra för att avlägsna frontpanelen.
  • Rengör varsamt och låt torka.

Stänga Frontpanelen

- Tryck ner båda ändarna på frontpanelen för att stänga den säkert.

3 FJÄRRKONTROLLMOTTAGARE

4 ALUMINIUMFLÄNS

5 SPJÄLL FÖR HORIZONTELL LUFTFLÖDESRIKTNING

- Manuellt justerbar.

6 SPJÄLL FÖR VERTIKAL LUFTFLÖDESRIKTNING

- Justera ej för hand.

7 AUTO-KNAPP OFF/ON

- Används då fjärrkontrollen tappats bort eller fungerar felaktigt.

Åtgård Funktionssätt
Tryck på knappen en gång. Automatdrift
Tryck tills du hör ett bip-ljud. Kylning
Tryck tills du hör ett bip-ljud.Tryck en gång till tills 2 pipljud hörs,och släpp sedan.	Värme
Tryck ner knappen för att stänga av.

8 LUFTFILTER

• Luftfi Iter ska rengöras var 14:e dag.
• Tvätta/skölj fi Itren försiktigt med vatten för att undvika skada på fi lterytan.
• Torka fi Itren noggrant i skuggan, borta från eld eller direkt solljus.
• Byt ut fi ltret om det är skadat.

PROBLEMLÖSNING

Följande yttringar är ej tecken på tekniska fel.

YTTRING		ORSAK
Dimma kommer ur inomhusdelen. ▶ Kondensering på grund av kylprocessen.
Låter som rinnande vatten under drift. ▶ Flöde av kylmedel inuti enheten.
Onormal lukt i rummet. ▶ Detta kan bero på en fuktig lukt som avges från väggen, mattan, möblerna eller textilier.
Fläkten i inomhusdelen stannar tillfälligt vid automatisk fl äkthastighet.	▶ Hjälper till att avlägsna lukt från inomhusdelen.
Luftflödet fortsätter även efter att användningen stoppats.	▶ Utsläppning av återstående värme från inomhusenheten (max 30 sekunder).
Driften fördröjs några minuter efter återstart.	▶ Fördröjningen utgör ett skydd för enhetens kompressor.
Utomhusdelen avger vatten/ånga. ▶ Kondensering eller avdunstning sker på rören.
Timerlampan är tänd konstant. ▶ Den inställda timertiden upprepas dagligen när den är inställd.
Under avisningsfunktionen, är spjället stängt. ▶ LUFTRIKTNING är inställd på AUTO.
Fläkten i inomhusdelen stannar tillfälligt vid uppvärmning.	▶ För att undvika kallras under avfrostning.
Driftslampan blinkar innan apparaten slås På.	▶ Detta utgör ett förberedande funktionssteg när ON timer har ställts in.
Knakande ljud vid drift. ▶ Temperaturförändringar orsakar utvidgningen/sammandragningen hos enheten.

Kontrollera följande innan du ringer för att få hjälp.

YTTRING	KONTROLLERA
Uppvärmningen/Nedkylningen fungerar inte tillräckligt effektivt.	Ställ in temperaturen korrekt.Stäng alla dörrar och fönster.Rengör eller byt ut fi ltren.Ta bort eventuella hinder vid öppningarna för luftintag och luftutsläpp.
Det hörs oljud under drift.►Kolla ifall enheten installerats med en lutning.Stäng frontpanelen ordentligt.
Fjärrkontrollen fungerar inte.(Displayen är svag eller sändningssignalen är svag.)	Sätt i batterierna korrekt.Byt ut svaga batterier.
Enheten fungerar inte.►Kolla ifall strömbrytaren är frånslagen.Kolla ifall timern har ställts in.
Enheten tar ej emot signal från fjärrkontrollen.	Se till så att mottagaren ej är är skymd bakom något.Vissa fl uorescerande ljus kan störa signalen. Var god rådfråga auktoriserad återförsäljare.

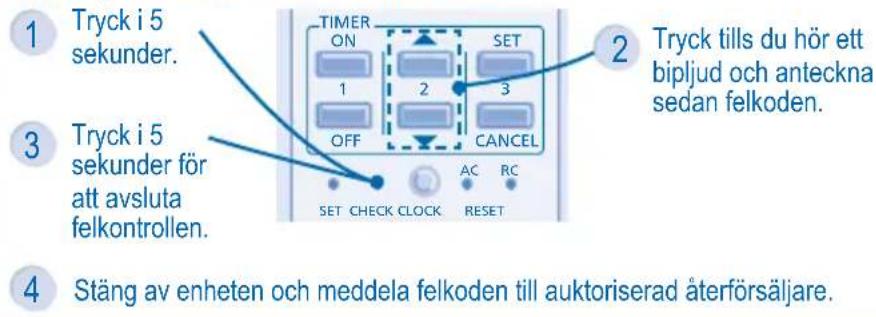

Enheten stoppar och timerindikatorn blinkar.

Använd fjärrkontrollen för att få fram felkoden.

Obs:

- För vissa fel, kan du behöva starta om enheten med begränsad användning med 4 pipljud under användningsstarten.

Information för användare om hopsamling och avfallshantering av gammalt material och använda batterier

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor.

För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2002/96/EC och 2006/66/EC.

När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering.

För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel.

Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska Unionen

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

[Information om avfallshantering i länder utanför den Europeiska unionen]

Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.

Notering till batterisymbolen (nedtill, två symbolexempel):

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iaktar den de krav som ställs upp i direktivet för den aktuella kemikalien.

• Kontrollera fjärrkontrollens batterier.
• Se till att öppningarna för luftintag och luftutgång inte hindras av något.
• Använd knappen Auto OFF/ON för att välja Nedkylnings-/Uppvärmningsdriften, och efter 15 minuters drift är det normalt med följande temperaturskillnad mellan öppningarna för luftintag och luftutgång:

$$ \text { Kylning }: \geq 8 ^ {\circ} \mathrm{C} \quad \text { Värme }: \geq 1 4 ^ {\circ} \mathrm{C} $$

• Aktivera läget uppvärmning i 2-3 timmar för att ordentligt avlägsna fukt som fi nns kvar i de inre delarna för att undvika mögelbildning.
• Slå ifrån strömmen.
  • Ta ur batterierna ur fjärrkontrollen.

ICKE FUNKTIONSDUGLIGA KRITERIER

STÄNG AV STRÖMTILLFÖRSELN och rådfråga sedan auktoriserad återförsäljare under följande omständigheter:

• Onormala ljud vid drift.
• Vatten/främmande partiklar har kommit in i fjärkontrollen.
  • Vattenläcka från inomhusenheten.
• Strömbrytaren stängs ofta av.
• Elkabeln överhettas.
• Brytare eller knappar fungerar inte korrekt.

PERIODISK INSPEKSJON AV ENHETEN ETTER LANG TIDS STANS
