BRUKSANVISNING WIF62B Witt

• Sådan låses pladen op:

- Slå platetoppen på/av:

• Slå en kokesone på/av:

- Hällen måste konfigureras så här:

I) Varning: Innan Du börjar avlägsnas alla kokkärl från hällen.
II) Bryt strömmen till hällen på huvudströmbrytaren.
III) Anslut strömmen.
IV) Obs: Se till att ha ett kokkärl med magnetisk botten med en minimum bottendiameter på 16cm.

* starta konfigurationen inom 2 minuter efter anslutningen av strömmen.

* tryck inte på På-/AV-knappen [ O/I ].

V) Annullering av existerande konfiguration:

1) Tryck på n°2 knappen och håll knappen inne.

2) Använd ett finger från den andra handen och tryck snabbt på knapparna a - b - c - d. Börja med den främre högre zonen och gå motsols. Om två pipljud hörs omedelbart efter varandra misslyckas handlingen och Du måste börja om igen från punkt 1.

3) Avlägsna fingret från panelen och tryck på [- ] tills [ E ] lyser i displayen.
4) Vänta tills [ E ] lyser konstant i displayen.
5) [ E ] ändras automatiskt till [ C ] → Konfigurationen är annullerad.

Obs: Hällar med 3 kokzoner: Börja med den bakre högra zonens [ + ] knapp (b) (den främre högra zonen finns inte på hällar med 3 zoner).
VI Såhär konfigureras hällen:

1) Använd ett kokkärl lämpligt för induktion. Kokkärlet måste ha en minimum bottendiameter på 16cm.

2) Välj zon genom att trycka på [ + ] – knappen till den önskade zonen.

3) Placera kokkärlet på zonen.

4) Vänta tills [ C ] ändras till [- ]. Zonen är konfigurerad.

5) Gör det samma för de andra zonerna som visar [ C ].

6) Konfigurationen lyckas om alla zoner har markerats och displayen är tom.

Obs: Använd endast ett kokkärl till konfigurationen.

Obs: Placera aldrig två eller mera kokkärl på zonerna under konfigurationen

- Kontakta service om [ E 4 ] fortfarande lyser i displayen.

- Det har gått en sikring

- Se avsnittet "Låsetast".

- Läs noggrant igenom bruksanvisningen innan du använder spishällen. På så sätt garanterar du din egen säkerhet och undviker att hållen skadas.

- Spara bruksanvisningen så att du kan konsultera den vid ett senare tillfälle. Om hällen överlåts eller säljs ska bruksanvisningen följa med och ges till den nya ägaren.

- Innan spishällen tas i bruk ska du noggrant ta bort allt emballage och undersöka hällen för att försäkra dig om att den inte är skadad. Om du hittar skador på hällen eller är osäker på huruvida den är skadad ska du kontakta en auktoriserad servicetekniker. Hällen får INTE tas i bruk om den är skadad.

Skador på hällen ska omedelbart anmälas till den butik där hällen är köpt.

- Spishällen är endast avsedd för normalt bruk i hushållet, för matlagning. Inga andra användningsområden är tillåtna och kan utgöra en fara. Tillverkaren/importören ansvarar inte för skador som beror på felaktig eller vårdslös användning av spishällen.

- Spishällen får endast byggas in och anslutas av en auktoriserad servicetekniker. Installation av annan person än sakkunnig kan medföra allvarliga risker för användaren. Tillverkaren/importören är inte ansvarig i sådana fall.

- Spishällen ska installeras i enlighet med gällande lagar och bestämmelser.

- Försök aldrig att själv reparera hällen. Reparation får endast utföras av en auktoriserad servicetekniker. Reparation av annan person än sakkunnig kan medföra allvarliga risker för användaren. Tillverkaren/importören är inte ansvarig i sådana fall.

- Dra aldrig ur kontakten genom att dra i sladden.

- Låt aldrig barn leka med eller använda spishällen utan vuxens tillsyn.

- Glöm inte att kokzonen blir mycket varm när den sätts på och att den förblir varm en stund efter att den stängts av. Låt därför aldrig en gryta eller panna med het olja eller matfett stå på kokzonen utan övervakning.

- Lämna aldrig spishällen utan tillsyn när du använder mattfett eller olja. Överupphettat matfett eller olja kan självantändas och sätta eld på spiskåpan. Brandfara!

- Om fett eller olja börjar brinna: försök aldrig släcka elden med vatten. Elden ska kvävas med textil eller skum från en brandsläckare.

- Ytskiktet på din nya spishäll är tillverkat av glaskeramik. Det är mycket tålig, men kan gå sönder om man exempelvis tappar vassa eller skarpa föremål på den. Om ytan har sprickor eller skador ska man omedelbart stänga av strömmen och kalla på en servicetekniker.

- En induktionshäll får inte byggas in ovanför en ugn som inte har en fläkt.

- Om hällen är inbyggd över en pyrolysugn får hällen inte användas under pyrolyserengöringen av ugnen.

- Eventuella lädor under spishällen får inte innehålla brandfarligt material, som exempelvis sprejflaskor.

- Spishällen får inte byggas in ovanför diskmaskiner, tvättmaskiner, torktumlare eller kylmöbler, eftersom den starka strålvärmen från hällen kan skada dessa.

- Använd inte hällen innan den är inbyggd. Se också till att inte komma i kontakt med strömförande delar.

- Använd endast kokkärl med tjock, plan botten. Använd aldrig kastruller/pannor med oslipad eller repad botten, då dessa kan rispa hällen. Se också till att botten på kokkärlet är helt ren, då små sandkorn kan orsaka repor på hällen.

- Placera aldrig heta kokkärl ovanpå manöverpanelen, då det kan skada elektroniken under panelen.

- Flambera aldrig direkt under en spiskåpa, då flammorna kan orsaka antändning av fettfiltren.

- Se till att sladdar från mindre hushållsapparater inte kommer i kontakt med en varm kokzon eller kommer i kläm i en varm ugnslucka.

• Värm aldrig upp förslutna behållare (t.ex. konservburkar) på en kokzon, då sådana behållare kan sprängas av trycket som uppstår.
• Använd aldrig spishällen som avlastningsplats för exempelvis köksredskap av metall. Värmen från en påslagen kokzon eller en avslagen kokzons eftervärme kan göra att metallen blir het, smälter eller eventuellt orsakar brand.
• Slå aldrig på en kokzon utan att placera ett kokkärl på den, och sätt aldrig ett tomt kokkärl på en påslagen kokzon.
• Socker i fast eller flytande form, plast eller aluminiumfolie får inte komma i kontakt med den varma hällen. Dessa ämnen smälter, klibbar fast och kan när de svalnar orsaka report eller skador på hällen. Om sådana ämnen ändå kommer i kontakt med hällen ska de avlägsnas från hällen medan den fortfarande är varm. Använd en glasskrapa för att avlägsna det som fastnat.
• Var försiktig så att du inte bränner dig på den varma hällen.
• Om hällen skadats eller repats ska du omedelbart bryta strömmen och kontakta en servicetekniker.
• Bryt alltid strömmen före rengöring och underhåll.
• Använd aldrig starka rengöringsmedel, rengöringsmedel med slipmedel som exempelvis grill- och ugnssprej, fläck- eller rostborttagningsmedel eller tvättsvampar med sträv yta.
• Använd aldrig ångrengöringsmaskiner för rengöring av spishällen. Ångtrycket kan orsaka permanenta skador på hällen och de strömförande delarna. Tillverkaren/importören ansvarar inte för skador som beror på användning av ångrengöringsmaskiner.
• Förvara inte magnetiska föremål som exempelvis kreditkort, miniräknare eller disketter nära en påslagen håll, då dessa kan ta skada.
• Personer med pacemaker bör tänka på att det i närheten av en påslagen induktionshäll uppstår ett magnetiskt fält som eventuellt kan påverka pacemakern. Om du är osäker bör du prata med din läkare.
• Placera alltid kokkärl mitt på kokzonen för att undvika det elektromagnetiska fältet.
• Vid skrotning av en spishäll bör samtliga sladdar under hällen klippas av tätt intill hällen, så att den inte utgör en fara för barn. Se till att transportera hällen till en godkänd återvinningsstation för att säkra en miljömässigt korrekt destruering. Tänk också på att spishällen kan innehålla delar som kan återvinnas.

BRUK AV DÄRLIG KVALITET PÅ KOKEUTSTYR ELLER MAGNETISKE ADAPTERE (TIL BRUK VED BENYTTELSE AV IKKE-MAGNETISKE KOKEUTSTYR) MEDF∅RER FRAFALL AV GARANTIANSVAR PÅ PRODUKTET. ÅRSAKEN ER, AT OMTALTE PRODUKTER OG KOKEUTSTYR SKADER KOKEPLATENS ELEKTRONISKE KOMPONENTER OG GLASS.

Tekniska data

Typ	Total effekt	Kokzoner	Normal*	Med booster*	Storlek*	Min. storlek på lämpligt kokkärl
WIF62B	7100 W	Vänster, fram	1400 W	2000 W	190 mm	110 mm
		Vänster, bak	1400 W	-	170 mm	110 mm
		Höger, bak	2300 W	3000 W	220 mm	120 mm
		Höger, fram	1400 W	-	155 mm	110 mm

0. Noll Kokzonen är aktiverad
1...9	Effektläge	Välj effektläge
U	Induktionen fungerar inte	Kokkärl olämpligt/saknas
A	Uppkokningsautomatik	Snabbuppkokning
E Felmeddelande	Elektronikfel
H	Restvärme	Kokzonen är fortfarande varm
P Booster	Boosterfunktionen är aktiverad
L	Funktionslås	Betjäningspanelen är låst.
U	Keep warm	Det hålls en temperatur på 70°C
II	Funktionspaus	Funktionspaus aktiverad

Ventilation

Kylsystemet är helautomatiskt. Kylfläkten ser till att håll inte överhetas. Kylfläkten börjar och stänger automatiskt av efter behov.

ANVÄNDNING

Induktionsprincipen

Under varje kokzon ligger der en induktionsspole. När zonen sätts på alstrar denna spole ett magnetfält som skapar (inducerar) induktionsström i kokkärl som har magnetisk botten. På så sätt värms kokkärlets botten upp, medan själva kokzonen endast värms upp indirekt genom den värme som kokkärlet avger.

Från en påslagen håll/zon kan ett svagt brummande ljud eller ett klickljud höras. Detta är helt normala ljud för en induktionshäll.

Obs! Inte alla kastruller/pannor lämpar sig för induktionshällar.

Lämpliga kokkärl

- Endast kastruller och pannor med magnetisk botten kan användas: (rostfritt stål, emaljerat stål, gjutjärn).

Olämpliga kokkärl

- Aluminium och koppar utan magnetisk botten.

Kokkärl av glas, keramik och stengods.

Kokkärl i rostfritt stål utan magnetisk botten.

För att ta reda på om ett kokkärl lämpar sig kan du göra följande:

Håll en magnet intill kokkärlets botten. Om magneten drar till sig kokkärlet är det lämpat för användning

Fyll kokkärlet med lite vatten och placera det på en kokzon med passande storlek. Sätt på zonen och välj effektläge. Om kokkärlet inte lämpar sig för användning ersätts det valda effektläget med symbolen [U].

Obs! Några kokkärl ger ifrån sig ljud när de placeras på en induktionshäll. Detta har ingen betydelse.

Sensitive touch

Hällen är utrustad med en elektronisk fingertouch-betjäningspanel med sensitive touch-knappar som är integrerad i hällen. Vid en lätt beröring av en symbol aktiveras tillhörande kokzon/funktion. Så snart elektroniken har registrerat ditt val hörs ett pipljud, en kontrollampa tänds och en bokstav eller ett nummer visas i displayen.

Tryck endast på en knapp i taget.

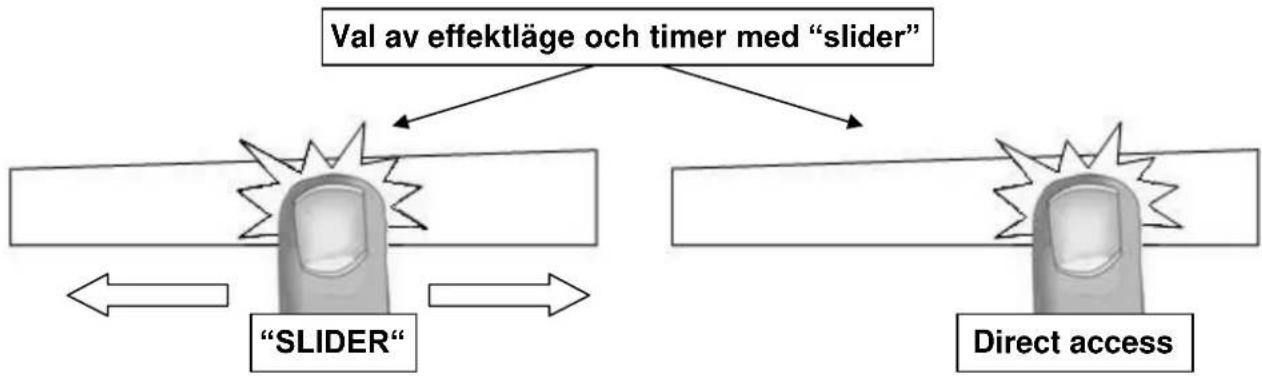

Inställning av effektläge och timer med "SLIDER"

För att välja effektläge med "slidern" dras fingret över "slidern". Önskar Du inte att låta fingret glida fram till effektläget kan Du trycka direkt på det värmeläget Du önskar (Direct access).

Så sätter Du på hällen

• Sätta på / Stänga av hällen:

Vad vill Du göra? Betjäningspanel Display

Sätta på hällen Tryck på [0/1] 4 x [0] blinkar

Stänga av hällen Tryck på [0/l] Tom eller [H]

• Sätta på / Stänga av kokzonerna:

Vad vill Du göra? Betjäningspanel Display

Välja zon Tryck på [0] för den zon Du önskar [0] och kontrollampan tänds

Välja effektläge eller Dra fingret över "SLIDERN" [0] till [9] eller [U]

justera effektläge och dra emot höger eller vänster

Företas inget tryck inom 20 sekunder återkommer elektroniken till början.

Automatisk registrering av kokkärl som är olämpligt/saknas

Induktionen fungerar inte:

• om inget kokkärl är placerat på kokzonen eller kokkärlet inte lämpar sig för induktionshällar. Om detta är tillfället fungerar inte induktionen och kokzonen kan därför inte användas. Displayen visar [U]. Symbolen försvinner när ett lämpligt kokkärl placeras på kokzonen.
• om kokkärlet avlägsnas från en kokzon stängs zonen automatiskt av. Displayen visar [U]. Symbolen försvinner när ett lämpligt kokkärl återigen placeras på kokzonen. Kokzonen fortsätter då på samma effektläge som tidigare.

Efter användning stängs kokzonen. Funktionen [U] får inte vara aktiv.

Restvärmevisare

Så länge kokzonen fortfarande är varm efter användning lyser symbolen för restvärmevisare [H] vilket innebär att kokzonen har en yt-temperatur på över 60°C. Rör därför inte kokzonen och placera inte värmekänsliga föremål på hällen så länge symbolen är tänd.

Var uppmärksam på att barn inte ser restvärmevisare som lyser som ett tecken på varma kokzoner. Håll därför barn under uppsikt så länge restvärmevisaren lyser.

Obs! Så länge ett [ H ] syns kan du utnyttja eftervärmen på den/de varma zonen sjudning. På så sätt du kan du hålla maten varm och samtidigt spara energi.

Boosterfunktion

Kokzonerna är utrustade med en boosterfunktion [ P ], d.v.s. en "effektförstärkare". När denna funktion slås på verkar kokzonerna under 5 minuter på effektläge 9 med extra hög effekt.

Boostern lämpar sig exempelvis för att snabbt värma upp stora mängder vatten.

Efter 5 minuter går kokzonen automatiskt tillbaka till det normala effektläget 9 och kontrollampan släcks.

• Sätta på / Stänga av boosterfunktionen:

Vad vill Du göra?	Betjäningspanel	Display
Välja zon		Tryck på [ 0 ] för den zon Du önskar tänds	[ 0 ] och kontrollampan
Sätta på booster-funktionen		Tryck på [ P ]	[ P ]
Stänga av booster-funktionen		Dra fingret över “SLIDERN”eller tryck på [ P ]	[ P ] till [ 0 ][ 9 ]

• Så här fungerar booster-funktionen:

2 kokzoner är utrustade med booster. Boosterns extra höga effekt kan endast uppnås genom att man sänker värmen på en annan kokzon. När boostern är aktiv kan de andra zonerna alltså endast användas på effektläge [6] eller [8]. Detta gäller även om Du har valt en högre inställning. Det syns genom att kokzonen med den minskade värmen först blinkar 9 och därefter ändras till [6] eller [8].

Boostern är aktiv

[ P ] syns i displayen

Effektläget sänks på annan zon: (exempelvis: effektläge 9)

[9] ändras till [6] eller [8] beroende på val av zon

Timerfunktion

Med hjälp av timern kan du ställa in tillagningstiden. Timern kan användas samtidigt på alla fyra. Man kan även ställa in olika tillagningstider på varje kokzon (från 0 till 99 minuter).

- Inställning/justering av timern:

Exempel: 16 minuter på effektläge 7 :

Så här gör Du	Betjäningspanel	Display	[0] och kontrollampan
Välj zon	tänds	Tryck på [0] för den zon Du önskar
Välj effektläge till [7]	Dra fingret över “SLIDERN”	[7]
Välj « Timer »	Tryck på timerdisplayen [CL]	[00]
Inställ ettorna till [6]	Dra fingret över “SLIDERN”	[0 lyser ] [6 blinkar ]
Bekräfta ettorna	Tryck på timerdisplayen [06]	[0 blinkar ] [6 lyser ]
Inställ tiorna till [1]	Dra fingret över “SLIDERN”	[1 blinkar ] [6 lyser ]
Bekräfta tiorna	Tryck på timerdisplayen [16]	[16]
Timern är inställd och zonen hålls på valt effektläge tills den när [00].

- Avstängning av timern:

Exempel: 13 minuter på effektläge 7:

Så här gör Du	Betjäningspanel	Display
Välj zon	tänds	Tryck på [7] för den zon Du önskar	[7] och kontrollampan
Välj « Timer »	Nollställ ettorna till [0]	Tryck på timerdisplayen [13]	[13]
		Dra fingret över “SLIDERN”	[1 lyser] [0 blinkar]
Bekräfta ettorna	Nollställ tiorna till [0]	Tryck på timerdisplayen [10]	[1 blinkar] [0 lyser]
		Dra fingret över “SLIDERN”	[0 blinkar] [0 lyser]
Bekräfta tiorna	Tyrck på timerdisplayen [00]	[00]

- Automatisk avstängning efter avslutad tillagning:

Efter avslutad tillagningstid blinkar [00] i timerdisplayen och en signal hörs. Om Du vill stänga av timern innan ljudsignalen hörs trycker du på [00].

- Användning av timern som minutklocka:

Exempel: 29 minuter:

Så här gör Du Sätt på hällen	Betjäningspanel Display
	Tryck på [ 0/1 ] kokzonerna lyser	Kontrollamporna till
Välj « Timer »	Tryck på timerdisplayen [ CL ]	[ 00 ]
Inställ ettorna till [ 9 ]	Dra fingret över “SLIDERN”	[ 0 lyser ] [ 9 blinkar ]
Bekräfta ettorna	Tryck på timerdisplayen [ 09 ]	[ 0 blinkar ] [ 9 lyser ]
Inställ tiorna till [ 2 ]	Dra fingret över “SLIDERN”	[ 2 blinkar ] [ 9 lyser ]
Bekräfta tiorna	Tryck på timerdisplayen [ 29 ]	[ 29 ]
Efter några sekunder slutar kontrollampan att blinka, vilket betyder att timern är inställd.Efter avslutad tillagningstid blinkar [ 00 ] i timerdisplayen och en signal hörs. Om Du vill stänga timern innan ljudsignalen hörs trycker du på [ 00 ].

Uppkokningsautomatik

När uppkokningsautomatiken är aktiverad går kokzonen automatiskt på högsta effektläge och går sedan ner till valt effektläge för vidare tillagning. Uppkokningstiden är beroende av det valda effektläget.

• Så här aktiveras uppkokningsautomatiken:

Så här gör DuVälj zontänds	BetjäningspanelDisplayTryck på [0] för den zon Du önskar	[0] och kontrollampan
Inställ effektläge 9till [9]	Dra fingret över “SLIDERN”	Från [0] till [9]
Aktivera uppkokningsautomatik	Dra “SLIDERN” på [9] igen	[9] blinkar växelvismed [A]
Välj effektläge till vidaretillagning t.ex. 7	Dra fingret över “SLIDERN”till [7]	[9] till [8][7][7] blinkar växelvismed [A]

• Så här stängs uppkokningsautomatiken av:

Så här gör DuVälj zonVäly effektläge	Betjäningspanel	DisplayTryck på [7] för den zon Du önskar	[7] blinkar
	växelvis med [A]
		Dra fingret över “SLIDERN”	[1] till [9] eller [U]

Funktionspaus

Om Du måste gå i från hällen under tillagningen men snabbt önskar vidare tillagning kan Du använda "Funktionspaus". Med denna funktion kan Du stänga av hällen och sätta på den igen så den börjar med de samma värmelägen.

• Så här aktiveras/ stängs funktionspausen av:

Så här gör DuAktivera pauskokzonerna	Betjäningspanel	Display	[ II ] lyser i displayen till
		Tryck på [ S ] -knappan
Stänga av paus		Tryck på [ S ] -knappan	Kontrollampan blinkar
		Tryck på en knapp eller “SLIDERN”	Kontrollampan slocknar

Recall-funktion

Har Du stängt av hällen av ett misstag kan Du genom Recall-funktionen snabbt återuppta alla inställningar. Återupptagandet måste utföras inom 6 sekunder efter avstängningen av hällen. Sätt på hällen igen. Inom ytterligare 6 sekunder tycker man på pausknappen. Paus-funktionen (recall-funktionen) kan endast utföras om minst en zon är aktiv och låsknappen inte är aktiverad. Det hörs en alarmsignal om inga zoner är aktiva eller låsknappen är aktiverad.

Följande inställningar återupptas:

• Värmeläge på alla zoner
- Timerinställningar (minuter, sekunder)
• Minne för ytterzonen på den variabla zonen
• Uppkokningsautomatik

Så här gör Du:

• Tryck på [0/l]
  • Tryck på [ S ] inom 6 sekunder

Inställningarna aktiveras igen.

Zonen kontrolleras av en temperatursensor och värmer upp zonen till 70°C, och håller temperaturen på 70°C.

Funktionen har två stora fördelar:

• Snapp uppvärmning av kalla rätter utan förspillande

• Keep warm-funktion – maten hålls varm

• Aktivering av « Keep warm » funktionen:

Så här gör Du	Betjäningspanel	Display
Välj zon	Tryck på [ 0 ] för den zon Du önskar	[ 0.] till [ 9 ] eller [ H ]
Aktivering	Tryck på [ U ] eller välj med “SLIDERN”	[ U ]
Deaktivering	Dra fingret över “SLIDERN”	[ 0 ] till [ 9 ] eller [ H ]

Keep warm-funktionen fungerar på alla 4 zoner samtidigt.

När kokkärlet lyfts av zonen fungerar zonen som sjud-zon i tio minuter. Keep warm-funktionen fungerar max. två timmar i taget.

Funktionslås

Aktivering av funktionslåset förhindrar att spishällen av misstag stängs av. Funktionslåset skyddar också mot felanvändning medan hällen är påslagen och mot olyckor vid rengöring av hällen. Du kan låsa alla knappar på manöverpanelen förutom av/på-knappen.

• Aktivering av funktionslåset:

Så här gör Du Start	Betjäningspanel	Display	[0] eller [H] på 4 display
		Tryck på [0/I]
Lås hällen		Tryck samtidigt på [P] och [0] på den främre högra zondisplayen	Ingen ändring
		Tryck igen på displayen [0]	[L] på 4 display

• Avaktivering av funktionsläset:

Så här gör Du Start	Betjäningspanel	Display	[ L ] på 4 display
		Tryck på [ 0/I ]
Inom 5 sekunder efter start:
Lås upp hällen		Tryck samtidigt på [ P ] och [ L ] på den främre högra zondisplayen Tryck på [ P ]	[ 0 ] el [ H ] på 4 display Inget ljus i displayen

Lämpliga kokkärl

- Endast kastruller och pannor med magnetisk botten kan användas: (rostfritt stål, emaljerat stål, gjutjärn)

Olämpliga kokkärl

- Aluminium och koppar utan magnetisk botten.

Kokkärl av glas, keramik och stengods.

Kokkärl i rostfritt stål utan magnetisk botten.

För att ta reda på om ett kokkärl lämpar sig kan Du göra följande:

Håll en magnet intill kokkärlets botten. Om magneten drar till sig kokkärlet är det lämpat för användning

Fyll kokkärlet med lite vatten och placera det på en kokzon med passande storlek. Sätt på zonen och välj effektläge. Om kokkärlet inte lämpar sig för användning ersätts det valda effektläget med symbolen [U].

Obs! Några kokkärl ger ifrån sig ljud när de placeras på en induktionshäll. Detta har ingen betydelse.

Kokzonerna reagerar inte på kokkärl som är mindre än rekommenderad storlek. Denna storlek varierar beroende på zon.

För att uppnå bästa resultat rekommenderar vi att Du placerar kokkärlet mitt på kokzonen.

Effektlägen

1 - 2	Smältning Uppvärmning	Såser, smör och choklad Färdiglagade rätter
2 - 3	Sjudning Upptining	Ris, gröt, socker och sirap Grönsaker, fisk och frysta varor
3 - 4	Ångkokning	Grönsaker, fisk och kött
4 - 5	Tillagning efter kokning	Potatis, soppa, pasta och färska grönsaker
6 - 7	Kokning Sjudning	Kött, ägg och korvar Gulasch
7 - 8	Tillagning	Potatis och pannkakor
9 Stekning	Uppkokning Biff och omelett Vatten
P (Boost)	Stekning Uppkokning	Biff Uppkokning av större mängder vatten

RENGÖRING OCH UNDERHÅLL

Se till att plast, aluminiumfolie och liknande inte kommer i kontakt med en påslagen kokzon.

Skulle detta ändå hända ska det omedelbart avlägsnas med hjälp av en glasskrapa. Därefter ska hällen rengöras med specialrengöringsmedel. Samma sak gäller om man exempelvis spiller socker, sylt eller andra sockerhaltiga livsmedel på en varm kokzon.

Se till att såväl kokkärl som kokzoner är helt torra innan kärlen används.

Rengör aldrig hällen med frätande rengöringsmedel eller rengöringsmedel som innehåller slipmedel, och använd aldrig en kniv för att avlägsna fastbrända rester.

Använd aldrig ångrengöringsmaskiner för rengöring av spishällen. Ångtrycket kan orsaka permanenta skador på överhällen och de strömförande delarna. Tillverkaren/importören ansvarar inte för skador som beror på användning av ångrengöringsmaskiner.

Om Du rengör hällen regelbundet med specialrengöringsmedel håller den sig snygg och blir samtidigt smuts- och fläckavvisande. Tvätta därefter hällen med kallt vatten och torka till sist av ytan ordentligt.

PROBLEMLÖSNING

Displayet viser [ E 4 ]:

- Koketoppen skal konfigureres i henhold til følgende fremgangsmåte.

Spishällen/kokzonerna går inte att slå på

• Kokkärlet är olämpligt
• Strömmen är inte påslagen
• En säkring har gått
• Funktionsläset är aktiverat
• Manöverknapparna är täckta med vatten eller fett
• Manöverpanelen är övertäckt

Ett [U] syns i displayen

• Inget kokkärl är placerat på zonen
• Kokkärlet är olämpligt
• Kokkärlet är av fel storlek och passar inte till kokzonen

Ett [ E ] syns i displayen

- Elektronikfel. Dra ur kontakten och ring efter en servicetekniker

[L] lyser i displayen:

- Se avsnittet "Funktionslås".

Kokzonen/kokzonerna stängs av medan de används

• För att undvika överhettning slås kokzonen/kokzonerna av/på
• Kokzonen/kokzonerna har stått påslagna under mycket lång tid.
• Manöverknapparna är övertäckta
• Tomt kokkärl med överupphettad botten

Avkylningsfläkten fortsätter efter att ugnen slagits av

- Detta är helt normalt – fläkten stannar automatiskt när spishällen är tillräckligt sval.

Uppkokningsautomatiken fungerar inte

• Kokzonen är fortfarande varm [H]
  • Du har valt effektläge [9]

Kontrollampan för Keep warm [ U ] lyser:

- Se avsnittet Keep warm-funktion.

[II] lyser i displayen:

• Se avsnittet Funktionspaus.

MILJÖSKYDD

• Emballaget har valts av hänsyn till miljön och kan återanvändas.

• Produkten innehåller delar, som kan skada miljön om de kasseras felaktigt. Delarna är nödvändiga för produktens funktion.

• Produkten får inte kastas bort tillsammans med vanliga sopor.

• Se till att produkten kasseras på närmsta återvinningsstation.

Hällen får endast byggas in och anslutas av en auktoriserad servicetekniker.

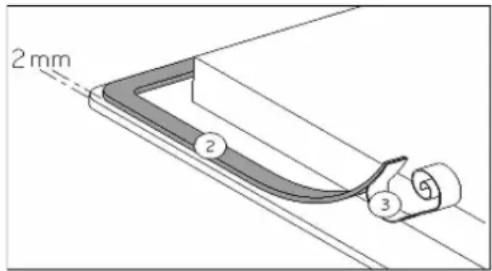

Så sätter du fast tätningslisten

Den medföljande självhäftande tätningslisten fästs längs hållens underkant. Hällen placeras i inbyggnadshålet och centreras. Tätningslisten förhindrar att vatten och fukt tränger in mellan spishäll och bänkskiva. Det är därför mycket viktigt att du fäster tätningslisten korrekt enligt bilden nedan.

Fäsr tätningslisten (2) två millimeter från glasets ytterkant, efter att du avlägsnat det skyddande pappershöljet (3).

Inbyggnad

Utskärningsmått:

	Utskärningbänkskiva		Hällens glasyta
Typ Bredd		Djup Bredd		Djup Tjocklek
WIF62B	560	490	590	520	4

• Avståndet från väggen (bakvägg och/eller sidovägg) till hällen ska vara minst 50 mm.
• Spishällen har skyddklass Y för värme. Det innebär att man kan ha höga skåp på ena sidan av hällen medan man på den andre sidan inte får ha skåp som är högre än själva spishällen.
• Spishällen får endast byggas in och anslutas av en auktoriserad servicetekniker. Bänkskivan närmast hällen ska vara värmefast och klara av temperaturer på upp till 100° C. Samma sak gäller för sido- och bakväggar närmast spishällen.
• Vissa material som ofta används vid tillverkning av bänkskivor tål inte fukt. Använd därför speciallim för att skydda urtaget.
• Om bänkskivan har pålimmat laminat ska både laminat och lim vara värmefasta.
• Installera inte hällen över en diskmaskin eller en icke-ventilerad ugn.
• För att säkra god ventilation runt omkring spishällen ska Du se till att lämna en öppning på hållens undersida på minst 2 cm.
• Om det monteras en låda under hällen får inga brandfarliga material läggs i lådan.
• Avståndet mellan spishäll och spiskåpa ska följa de riktlinjer som står i spiskåpans bruksanvisning.

• Se till att kabeln inte klämms efter inbyggnad.

• Spishällen får endast anslutas av en auktoriserad elektriker.

• Installation av annan person än sakkunnig kan medföra allvarliga risker för användaren. Tillverkaren/importören är inte ansvarig i sådana fall.
• Hällen ska anslutas enligt gällande lagar och bestämmelser.
• Tillverkaren/importören är inte ansvarig för skador som uppstår på grund av bristfällig eller skadad jordanslutning.
• Hällens strömförsörjning ska ha en flerpolig brytare. Kontaktöppningen ska vara minst 3 mm och kontakten bör vara placerad i närheten av hällen.
• Anslutning får inte göras med hjälp av förlängningssladd eller adapter.
• Sladden får endast bytas ut av en auktoriserad servicetekniker.
• Du hittar all nödvändig anslutningsinformation på typskylten.

Kopplingslädan

Kopplingslådan sitter på undersidan av hällen. Locket öppnas med hjälp av en skruvmejsel. Stick in skruvmejseln i öppningen och öppna locket.

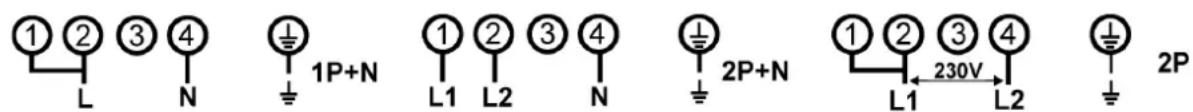

Anslutning av hällen

Spishällen ska anslutas enligt nedanstående + anslutningsdiagrammet.

Land Anslutning Anslutning		Ledarens tvärshitt		Sladdtyp Amp.
DK-S-FIN	230V~1F+N50 / 60Hz	1 fas + N	3 x 2.5 mm ^2	H 05 VV - FH 05 RR - F	25 A *
DK-S-FIN	400V~2F+N50 / 60Hz	2 faser + N	4 x 1.5 mm ^2	H 05 VV - FH 05 RR - F	16 A *
N 230V~2F50 / 60Hz		2 faser	3 x 2,5 mm ^2	H 05 VV - FH 05 RR - F	25 A *

* Uträknat enligt standard EN 60 335-2-6/1990

GARANTI

Din nya spishäll levereras med 2 års garanti på tillverknings- och materialfel, gällande från inköpsdatum enligt kvitto. Garantin omfattar material, arbete och transporter. Vid önskan om service bör du uppge spishällens namn och serienummer. Den informationen finns på typskylten. Du kan också skriva upp informationen i denna bruks- och installationsanvisning, så finns de alltid till hands. Det gör det enklare för servicepersonalen att hitta rätt reservdelar.

Garantin omfattar inte

Fel och skador som inte beror på tillverknings- eller materialfel. Om andra reservdelar än originalreservdelar har använts. Om anvisningarna i bruks- och installationsanvisningen inte följts. Om installationen inte har skett på angivet sätt.

Transportskador

En transportskada som konstateras när butiken levererar till kund är i första hand en sak mellan kunden och butiken. I de fall då kunden själv har stått för transporten av varan påtar sig inte butiken något ansvar för eventuell transportskada. Eventuella transportskador ska omedelbart anmälas, och senast 24 timmar efter leveransen. Annars kan kundens krav komma att avvisas.

Obefogade servicebesök

Om man tillkallar servicemontör och det visar sig att man själv kunde ha åtgårdat felet, genom att exempelvis följa anvisningarna i bruks- och installationsanvisningen eller genom att byta en säkring i säkringsskåpet, får kunden själv stå för kostnaden.

Företagsköp

Företagsköp är köp av maskiner som inte ska användas i ett privat hushåll, utan i ett företag eller för företagsliknande ändamål (restaurang, matservering etc.) eller användas för uthyrning eller annan användning som omfattar flera olika användare.

Vid företagsköp gäller ingen garanti, eftersom produkten uteslutande är avsedd för användning i vanligt privat hushåll.

SERVICE

GarantGruppen AB

Bangårdsgatan 6

582 77 Linköping

Tlf : 013 15 45 10

Fax : [phone]

SISÄLLYSLUETTELO 50

TURVATOIMET 51

KEITTOTASON KUVAUS....53
