BRUKSANVISNING WIP100SQ2 Witt

Korrekt plassering av kogeutstyr.

0 Null Kokesonen er slätt på.

1...9 Varmetrinn Velge varmetrinn.

Før du tar platetoppen i bruk

- Slå platetoppen på/av:

- Slå en kokesone på/av:

Start betjeningssperre Trykk på Betjenings-sperre i 6 sekunder Indikatoren lyser Slå av betjeningssperre Trykk på Betjenings-sperre i 6 sekunder Indikatoren slukker

Egnede kokekar

- Se avsnittet "Keep warm".

[II] lyser i displayet:

- Se avsnittet "Stop&Go".

• Läs noggrant igenom bruksanvisningen innan du använder spishällen. På så sätt garanterar du din egen säkerhet och undviker att hällen skadas.
• Spara bruksanvisningen så att du kan konsultera den vid ett senare tillfälle. Om hällen överlåts eller säljs ska bruksanvisningen följa med och ges till den nya ägaren.
• Innan spishällen tas i bruk ska du noggrant ta bort allt emballage och undersöka hällen för att försäkra dig om att den inte är skadad. Om du hittar skador på hällen eller är osäker på huruvida den är skadad ska du kontakta en auktoriserad servicetekniker. Hällen får INTE tas i bruk om den är skadad.
• Skador på hällen ska omedelbart anmälas till den butik där hällen är köpt.
• Spishällen är endast avsedd för normalt bruk i hushållet, för matlagning. Inga andra användningsområden är tillåtna och kan utgöra en fara. Tillverkaren/importören ansvarar inte för skador som beror på felaktig eller vårdslös användning av spishällen.
• Spishällen får endast byggas in och anslutas av en auktoriserad servicetekniker.
• Installation av annan person än sakkunnig kan medföra allvarliga risker för användaren.
• Tillverkaren/importören är inte ansvarig i sådana fall.
• Spishällen ska installeras i enlighet med gällande lagar och bestämmelser.
• Försök aldrig att själv reparera hällen. Reparation får endast utföras av en auktoriserad servicetekniker. Reparation av annan person än sakkunnig kan medföra allvarliga risker för användaren. Tillverkaren/importören är inte ansvarig i sådana fall.
• Dra aldrig ur kontakten genom att dra i sladden.
• Låt aldrig barn leka med eller använda spishällen utan vuxens tillsyn.
• Glöm inte att kokzonen blir mycket varm när den sätts på och att den förblir varm en stund efter att den stängts av. Låt därför aldrig en gryta eller panna med het olja eller matfett stå på kokzonen utan övervakning.
• Lämna aldrig spishällen utan tillsyn när du använder mattfett eller olja. Överupphettat matfett eller olja kan självantändas och sätta eld på spiskåpan. Brandfara!
• Om fett eller olja börjar brinna: försök aldrig släcka elden med vatten. Elden ska kvävas med textil eller skum från en brandsläckare.
• Ytskiktet på din nya spishäll är tillverkat av glaskeramik. Det är mycket tålig, men kan gå sönder om man exempelvis tappar vassa eller skarpa föremål på den. Om ytan har sprickor eller skador ska man omedelbart stänga av strömmen och kalla på en servicetekniker.
• En induktionshäll får inte byggas in ovanför en ugn som inte har en fläkt.
• Om hällen är inbyggd över en pyrolysugn får hällen inte användas under pyrolyserengöringen av ugnen.
• Eventuella lådor under spishällen får inte innehålla brandfarligt material, som exempelvis
• sprejflaskor.
• Spishällen får inte byggas in ovanför diskmaskiner, tvättmaskiner, torktumlare eller kylmöbler, eftersom den starka strålvärmen från hällen kan skada dessa.
• Använd inte hällen innan den är inbyggd. Se också till att inte komma i kontakt med strömförande delar.
• Använd endast kokkärl med tjock, plan botten. Använd aldrig kastruller/pannor med oslipad eller repad botten, då dessa kan rispa hällen. Se också till att botten på kokkärlet är helt ren, då små sandkorn kan orsaka repor på hällen.
• Placera aldrig heta kokkärl ovanpå manöverpanelen, då det kan skada elektroniken under
• panelen.
• Flambera aldrig direkt under en spiskåpa, då flammorna kan orsaka antändning av
• fettfiltren.
• Se till att sladdar från mindre hushållsapparater inte kommer i kontakt med en varm kokzon eller kommer i kläm i en varm ugnslucka.

• Värm aldrig upp förslutna behållare (t.ex. konservburkar) på en kokzon, då sådana behållare kan sprängas av trycket som uppstår.

• Använd aldrig spishällen som avlastningsplats för exempelvis köksredskap av metall.

• Värmen från en påslagen kokzon eller en avslagen kokzons eftervärme kan göra att metallen blir het, smälter eller eventuellt orsakar brand.
• Slå aldrig på en kokzon utan att placera ett kokkärl på den, och sätt aldrig ett tomt kokkärl på en påslagen kokzon.
• Socker i fast eller flytande form, plast eller aluminiumfolie får inte komma i kontakt med den varma hällen. Dessa ämnen smälter, klibbar fast och kan när de svalnar orsaka repor eller skador på hällen. Om sådana ämnen ändå kommer i kontakt med hällen ska de avlägsnas från hällen medan den fortfarande är varm. Använd en glasskrapa för att avlägsna det som fastnat.

- Var försiktig så att du inte bränner dig på den varma hällen.

- Om hällen skadats eller repats ska du omedelbart bryta strömmen och kontakta en servicetekniker.

- Bryt alltid strömmen före rengöring och underhåll.

- Använd aldrig starka rengöringsmedel, rengöringsmedel med slipmedel som exempelvis grill- och ugnssprej, fläck- eller rostborttagningsmedel eller tvättsvampar med sträv yta.

- Använd aldrig ångrengöringsmaskiner för rengöring av spishällen. Ångtrycket kan orsaka permanenta skador på hällen och de strömförande delarna. Tillverkaren/importören ansvarar inte för skador som beror på användning av ångrengöringsmaskiner.

- Förvara inte magnetiska föremål som exempelvis kreditkort, miniräknare eller disketter nära en påslagen håll, då dessa kan ta skada.

- Personer med pacemaker bör tänka på att det i närheten av en påslagen induktionshäll uppstår ett magnetiskt fält som eventuellt kan påverka pacemakern. Om du är osäker bör du prata med din läkare.

- Placera alltid kokkärl mitt på kokzonen för att undvika det elektromagnetiska fältet.

- Vid skrotning av en spishäll bör samtliga sladdar under hällen klippas av tätt intill hällen, så att den inte utgör en fara för barn. Se till att transportera hällen till en godkänd återvinningsstation för att säkra en miljömässigt korrekt destruering. Tänk också på att spishällen kan innehålla delar som kan återvinnas.

ANVÄNDANDET AV KOKKÄRL AV DÅLIG KVALITET ELLER MAGNETISKA ADAPTERS (TILL ANVÄNDANDE VID BRUK AV IKKE MAGNETISKA KOKKÄRL) MEDFÖR ATT GARANTIN PÅ PRODUKTEN BORTFALLER. ANLEDNINGEN TILL DETTA ÄR ATT DE OMNÄMNDA PRODUKTERNA SKADAR HÄLLENS ELEKTRONISKA KOMPONENTER SAMT GLASET.

Tekniska data

Typ	Total effekt	Zoner	Nominal*	Booster*	Dubbel booster*	Min. storlek på lämpligt kokkärl**
WIP60SQWIF60SQWIP60SQWWIF60SQW	7400 W	4 x Zoner180 x 220 mm	2100 W	2600 W	3700 W	100 mm
WIP70SQWIF70SQWIP70SQWWIF70SQW	7400 W	4 x Zoner180 x 220 mm	2100 W	2600 W	3700 W	100 mm
WIP78SQWIF78SQWIP78SQWWIF78SQWWIF78SQWNWE785SQWKS	11100 W	6 x Zoner180 x 220 mm	2100 W	2600 W	3700 W	100 mm
WIP90SQWIF90SQWIP90SQWWIF90SQW	11100 W	Vänster och högerMedium	2100 W1850/2600W	2600 W2500/3300W	3700 W3000/5500W	100 mm90/220 mm
WIP100SQWIF100SQWIP100SQ2	7400 W	4 x Zoner180 x 220 mm	2100 W	2600 W	3700 W	100 mm

**Minimum storlek 100mm. beror på kokkärlens kvalitet. Ju sämre kvalitet desto större krav till diametern. Liten diameter och dålig kvalitet på kokkärlen förlänger uppvärmingstiden.

Korrekt placering av kokkärlen.

Viktigt: för optimal effekt är det viktigt att kokkärlet placeras centrerat över zonerna (se skiss).

WIP60SQ/WIF60SQ WIP60SQW/WIF60SQW

Hällen är utrustad med en elektronisk fingertouch-betjäningspanel med sensitive touch-knappar som är integrerad i hällen. Vid en lätt beröring av en symbol aktiveras tillhörande kokzon/funktion. Så snart elektroniken har registrerat ditt val hörs ett pipljud, en kontrollampa tänds och en bokstav eller ett nummer visas i displayen.

Tryck endast på en knapp i taget.

Display

0 Noll Kokzonen är aktiverad.

1...9 Effektläge Välj effektläge.

U Induktionen fungerar inte Kokkärl olämpligt/saknas.

A Uppkokningsautomatik Snabbuppkokning.

E Felmeddelande Elektronikfel.

H Restvärme Kokzonen är fortfarande varm.

P Booster Boosterfunktionen är aktiverad.

„ „ Dubbel booster Dubbel booster aktiverad.

U Keep warm Det hålls en temperatur på 42, 70 eller 94°C.

II Stop&Go Funktionspaus aktiverad.

Ventilation

Kylsystemet är helautomatiskt. Kylfläkten ser till att håll inte överhetas. Kylfläkten börjar och stänger automatiskt av efter behov.

Innan spishällen tas i bruk

Rengör hällen med en fuktig trasa och torka den noggrant. Använd inte diskmedel för rengöring av spishällen då detta kan orsaka blåaktiga missfärgningar av glaset.

Induktionsprincipen

Under varje kokzon ligger der en induktionsspole. När zonen sätts på alstrar denna spole ett magnetfält som skapar (inducerar) induktionsström i kokkärl som har magnetisk botten. På så sätt värms kokkärlets botten upp, medan själva kokzonen endast värms upp indirekt genom den värme som kokkärlet avger.

Från en påslagen håll/zon kan ett svagt brummande ljud eller ett klickljud höras. Detta är helt normala ljud för en induktionshäll.

Obs! Inte alla kastruller/pannor lämpar sig för induktionshällar.

Lämpliga kokkärl

Endast kastruller och pannor med magnetisk botten kan användas: (rostfritt stål, emaljerat stål, gjutjärn).

Olämpliga kokkärl

• Aluminium och koppar utan magnetisk botten.
• Kokkärl av glas, keramik och stengods.
• Kokkärl i rostfritt stål utan magnetisk botten.

För att ta reda på om ett kokkärl lämpar sig kan du göra följande:

Håll en magnet intill kokkärlets botten. Om magneten drar till sig kokkärlet är det lämpat för användning

Fyll kokkärlet med lite vatten och placera det på en kokzon med passande storlek. Sätt på zonen och välj effektläge. Om kokkärlet inte lämpar sig för användning ersätts det valda effektläget med symbolen [U].

Obs! Några kokkärl ger ifrån sig ljud när de placeras på en induktionshäll. Detta har ingen betydelse. Observera att det är kokkärlet som alstrar ljud och inte hällen.

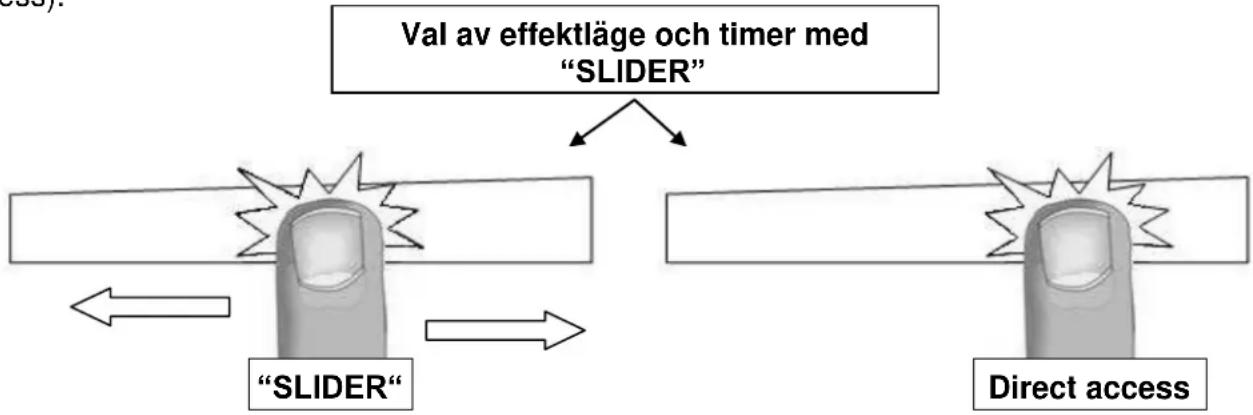

Inställning av effektläge och timer med "SLIDER"

För att välja effektläge med "SLIDERN" dras fingret över "SLIDERN" (ca 5 mm. under det lysande fältet). Slider-betjäningen är placerad under displayen (se avsnittet: Betjäningspanel). Önskar Du inte att låta fingret glida fram till effektläget kan Du trycka direkt på det värmeläget Du önskar (Direct access).

Så sätter Du på hällen

- Sätta på /Stänga av hällen:

Vad vill Du göra?

Betjäningspanel

Display

Sätta på hällen	Tryck på [ ]	[0]	1
Stänga av hällen	Tryck på [ ]	Tom eller [ H ]

- Sätta på / Stänga av kokzonerna:

Vad vill Du göra?

Betjäningspanel

Display

Välja effektläge (justera effektläge) Stänga av zonen

Dra fingret över “SLIDERN” [1] till [P] Dra emot höger eller vänster Dra till [0] med “SLIDEREN” [0] eller [H]

Företas inget tryck inom 20 sekunder återkommer elektroniken till början.

Automatisk registrering av kokkärl som är olämpligt/saknas

Induktionen fungerar inte:

Hällen registrerar automatiskt kokkärlet (efter att en zon har aktiverats) och aktiverar betjäningspanelen. Hällen är utrustad med SLIDER-betjäning och direkt efter placeringen av kokkärlet lyser "0" i displayen till den gällande SLIDERN. Inställ härefter önskat värmeläge.

• om inget kokkärl är placerat på kokzonen eller kokkärlet inte lämpar sig för induktionshällar. Om detta är tillfället fungerar inte induktionen och kokzonen kan därför inte användas. Displayen visar [U]. Symbolen försvinner när ett lämpligt kokkärl placeras på kokzonen.
• om kokkärlet avlägsnas från en kokzon stängs zonen automatiskt av. Displayen visar [U]. Symbolen försvinner när ett lämpligt kokkärl återigen placeras på kokzonen. Kokzonen fortsätter då på samma effektläge som tidigare.

Efter användning stängs kokzonen. Funktionen [U] får inte vara aktiv.

Restvärmevisare

Så länge kokzonen fortfarande är varm efter användning lyser symbolen för restvärmevisare [H] vilket innebär att kokzonen har en yt-temperatur på över 60°C. Rör därför inte kokzonen och placera inte värmekänsliga föremål på hällen så länge symbolen är tänd.

Var uppmärksam på att barn inte ser restvärmevisare som lyser som ett tecken på varma kokzoner. Håll därför barn under uppsikt så länge restvärmevisaren lyser.

Obs! Så länge ett [ H ] syns kan du utnyttja eftervärmen på den/de varma zonen/zonerna för sjudning. På så sätt du kan du hålla maten varm och samtidigt spara energi.

Boosterfunktion

Boosterfunktionen [ P ] och Dubbelboostern [ „ „ ] fungerar som en "effektförstärkare".till vald zon. När denna funktion slås på verkar kokzonerna under tio minuter på effektläge 9 med extra hög effekt. Boostern lämpar sig exempelvis för att snabbt värma upp stora mängder vatten.

- Sätta på / Stänga av boosterfunktionen:

Vad vill Du göra?

Betjäningspanel

Display

Sätta på booster-funktionen Dra fingret till slutet på "SLIDERN" [P]

Eller tryck direkt på slutet av "SLIDERN"

Stänga av booster-funktionen Dra fingret över "SLIDERN" [9] till [0]

- Sätta på / Stänga av dubbelboostern:

Vad vill Du göra? Betjäningspanel Display

Sätta på booster-funktionen Dra fingret till slutet på "SLIDERN" [P] Eller tryck direkt på slutet av "SLIDERN"

Sätta på Dubbelboostern Tryck igen på sista delen av slidern [11] och P Stänga av Dubbelboostern Dra fingret över "SLIDERN" [P] till [0] Stänga av Boostern Dra fingret över "SLIDERN" [9] till [0]

- Så här fungerar booster-funktionen:

Boosterns extra höga effekt kan endast uppnås genom att man sänker värmen på en annan kokzon. När boostern är aktiv kan de andra zonerna alltså endast användas på effektläge [6] eller [8]. Detta gäller även om Du har valt en högre inställning. Det syns genom att kokzonen med den minskade värmen först blinkar 9 och därefter ändras till [6] eller [8].

Boostern är aktiv Effektläget sänks på annan zon: (t.ex. effektläge 9) [P] syns i displayen [9] ändras till [6] eller [8] beroende på val av zon

Timerfunktion

Med hjälp av timern kan du ställa in tillagningstiden. Timern kan användas samtidigt på alla zonerna. Man kan även ställa in olika tillagningstider på varje kokzon (från 0 till 999 minuter). VIKTIGT:När + och - knapparna ska beröras samtidigt, så måste efterföljande funktion utföras inom få sekunder.

- Inställning/justering av timern:

Så här gör Du Välj effektläge Välj Timer Sänka tiden Höja tiden Betjäningspanel Display Dra fingret över "SLIDERN" [1] till [P] Tryck samtidigt på [-] og [+] knappen timerdisplayen lyser på timerdisplayen tills önskad timer är valt Tryck på [-] knappen på timern [60] till 59, 58... Tryck på [+] knappen på timern Tiden höjas

• Avstängning av timern:

Så här gör Du Betjäningspanel Display Välj Timer Tryck samtidigt på [-] och [+] på timerdisplayen tills önskad timer är valt Timerdisplayen lyser

Avstänga Timer Tryck på [- ] på timerdisplayen [000] Önskar man att stänga av mer än en timer, upprepas processen.

- Användning av timern som minutklocka:

Minutklockan är en individuell funktion. Den stängs av när kokzonerna sätts på. Om minutklockan är aktiverad och kokzonen stängd fortsätter timern till tiden rinner ut.

Så här gör Du Betjäningspanel Display Sätt på hällen Tryck på [①] [0] Välj Timer Tryck samtidigt på [-] och [+] [000] på timerdisplayen Sänka tiden Tryck på [-] knappen på timerdisplayen [60] till 59, 58... Höja tiden Tryck på [+] knappen på timerdisplayen Tiden höjas

- Automatisk avstängning efter avslutad tillagning:

Efter avslutad tillagningstid blinkar [00] i timerdisplayen och en signal hörs. Om Du vill stänga av timern innan ljudsignalen hörs trycker du på [- ] och [ + ].

Uppkokningsautomatik

När uppkokningsautomatiken är aktiverad går kokzonen automatiskt på högsta effektläge och går sedan ner till valt effektläge för vidare tillagning. Uppkokningstiden är beroende av det valda effektläget.

- Så aktiveras uppkokningsautomatiken:

Så här gör DuVälj effektläge till [ 7 ]

Betjäningspanel DisplayDra fingret över “SLIDERN” [ 7 ] blinkar med [ A ]

(Exempelvis « 7 ») och låt fingret stanna på 7 i tre sekunder

- Så stänger du av uppkokningsautomatiken:

Så här gör DuVälj effektläge

Betjäningspanel DisplayDra fingret över “SLIDERN” [0] till [9]

Stop&Go

Om Du måste gå i från hällen under tillagningen men snabbt önskar vidare tillagning kan Du använda "Stop&Go". Med denna funktion kan Du stänga av hällen och sätta på den igen så den börjar med de samma värmelägen.

• Så här aktiveras/ stängs Stop&Go av:

Så här gör Du	Betjäningspanel	Display
Aktivera Stop&Go	Tryck på pause knapp	[ II ] – indikatorn lyser
Stänga av Stop&Go	Tryck på pause knapp	“SLIDER” pulserar
Tryck på "SLIDERN"	Tidligare inställning

Recall-funktion

Har Du stängt av hällen av ett misstag kan Du genom Recall-funktionen snabbt återuppta alla inställningar.

• Effektläge på alla zonerna (Booster)
• Timerinställningar (minuter, sekunder)
• Uppkokningsautomatik
• Keep warm funktion

Så här gör Du:

• Tryck på [ 1]
• Tryck på pause knapp innan ljuset stoppar blinka.

Tidligare inställningar åar igen aktiva.

Med denna funktion kan man uppnå och fasthålla en temperatur på 42°C, 70°C och 94°C. Funktionen har två stora fördelar:

- Snapp uppvärmning av kalla rätter utan förspillande

- Keep warm-funktion – maten hålls varm

"Keep warm" knappen är placerad under [ ]displayen (se avsnittet "Betjäningspanel").

- Aktivering av « Keep warm » :

Så här gör Du	Betjäningspanel	Display
Välj 42°C	Tryck på keep warm-knapp		[ U ] och [ 53 ]
Välj 70°C	Tryck två gångar på keep warm-knapp		[ U ] och [ 333 ]
Välj 94°C	Tryck tre gångar på keep warm-knapp		[ U ] och [ 3333 ]
Stänga av funktionen	Dra fingret över “SLIDERN“		[ 0 ] till [ 9 ]
Eller tryck på keep warm-knapp tills [ 0 ][ 0 ]

Max varaktighet av Keep warm funktionen är 2 timmarr.

Brofunktion

Med denna funktion kan man kombinera två zoner. Booster-funktion inte möjligt.

Så här gör Du	Betjäningspanel	Display
Sätt på hällen	Tryck på [ 1] knappen	[0]
Aktivera brofunktionen	Tryck samtidigt på keep warm-knapp till de två kokzonerna	[0] och [ 9]
Höja effektläge	Dra fingret över “SLIDERN”	[1] till [9]
som höjer effektläget
Stänga av brofunktionen	Tryck samtidigt på keep warm-knapp till de två kokzonerna	[0]

Funktionslås

Aktivering av funktionslåset förhindrar att spishällen av misstag stängs av. Funktionslåset skyddar också mot felanvändning medan hällen är påslagen och mot olyckor vid rengöring av hällen. Du kan låsa alla knappar på manöverpanelen förutom av/på-knappen [

Så här gör Du	Betjäningspanel	Display
Lås hällen	Tryck på låsknapp i 6 sekunder	Indikatorn lyser
Lås upp hällen	Tryck på låsknapp i 6 sekunder	Indikatorn stängs av

Lämpliga kokkärl

Endast kastruller och pannor med magnetisk botten kan användas: (rostfritt stål, emaljerat stål, gjutjärn).

Olämpliga kokkärl

• Aluminium och koppar utan magnetisk botten.
• Kokkärl av glas, keramik och stengods.
• Kokkärl i rostfritt stål utan magnetisk botten.

För att ta reda på om ett kokkärl lämpar sig kan Du göra följande:

Håll en magnet intill kokkärlets botten. Om magneten drar till sig kokkärlet är det lämpat för Användning.

Fyll kokkärlet med lite vatten och placera det på en kokzon med passande storlek. Sätt på zonen och välj effektläge. Om kokkärlet inte lämpar sig för användning ersätts det valda effektläget med symbolen [U].

Obs! Några kokkärl ger ifrån sig ljud när de placeras på en induktionshäll. Detta har ingen betydelse.

Kokzonerna reagerar inte på kokkärl som är mindre än rekommenderad storlek. Denna storlek varierar beroende på zon.

För att uppnå bästa resultat rekommenderar vi att Du placerar kokkärlet mitt på kokzonen.

Effektlägen

1 till 2	SmältningUppvärmning	Såser, smör och chokladFärdiglagade rätter
2 till 3	SjudningUpptining	Ris, gröt, socker och sirapGrönsaker, fisk och frysta varor
3 till 4	Ångkokning	Grönsaker, fisk och kött
4 till 5	Tillagning efter kokning	Potatis, soppa, pasta och färskagrönsaker
6 till 7	KokningSjudning	Kött, ägg och korvarGulasch
7 till 8	Tillagning	Potatis och pannkakor
9	StekningUppkokning	Biff och omelettVatten
P och „ II	StekningUppkokning	BiffUppkokning av större mängder vatten

RENGÖRING OCH UNDERHÅLL

Se till att plast, aluminiumfolie och liknande inte kommer i kontakt med en påslagen kokzon.

Skulle detta ändå hända ska det omedelbart avlägsnas med hjälp av en glasskrapa. Därefter ska hällen rengöras med specialrengöringsmedel. Samma sak gäller om man exempelvis spiller socker, sylt eller andra sockerhaltiga livsmedel på en varm kokzon.

Se till att såväl kokkärl som kokzoner är helt torra innan kärlen används.

Rengör aldrig hällen med frätande rengöringsmedel eller rengöringsmedel som innehåller slipmedel, och använd aldrig en kniv för att avlägsna fastbrända rester.

Använd aldrig ångrengöringsmaskiner för rengöring av spishällen. Ångtrycket kan orsaka permanenta skador på överhällen och de strömförande delarna. Tillverkaren/importören ansvarar inte för skador som beror på användning av ångrengöringsmaskiner.

Om Du rengör hällen regelbundet med specialrengöringsmedel håller den sig snygg och blir samtidigt smuts- och fläckavvisande. Tvätta därefter hällen med kallt vatten och torka till sist av

PROBLEMLÖSNING

Spishällen/kokzonerna går inte att slå på:

• Strömmen är inte påslagen
• En säkring har gått
• Funktionsläset är aktiverat
• Manöverknapparna är täckta med vatten eller fett
• Manöverpanelen är övertäckt

Ett [U] syns i displayen:

• Der Inget kokkärl är placerat på zonen
• Kokkärlet är olämpligt
• Kokkärlet är av fel storlek och passar inte till kokzonen

Ett [ E ] syns i displayen:

• Elektronikfel
• Dra ur kontakten och ring efter en servicetekniker

Kokzonen/kokzonerna stängs av medan de används:

• För att undvika överhettning slås kokzonen/kokzonerna av/på
• Kokzonen/kokzonerna har stätt påslagna under mycket lång tid
• Manöverknapparna är övertäckta
• Tomt kokkärl med överupphettad botten

Avkylningsfläkten fortsätter efter att ugnen slagits av:

- Detta är helt normalt – fläkten stannar automatiskt när spishällen är tillräckligt sval

Uppkokningsautomatiken fungerar inte:

• Kokzonen är fortfarande varm [ H ]
  • Du har valt effektläge [9]

[ ] syns i displayen:

- Se avsnittet: "Brofunktion"

[U] syns i displayen:

- Se avsnittet "Keep warm"

[II] syns i displayen:

- Se avsnittet "Stop&Go"

Displayen visar [Er03] eller[7]:

- Betjäningsknapparna är täckta med vätska eller annat föremål. Symbolen försvinner automatiskt från displayen när vätskan eller föremålet avlägsnas.

Displayen visar [ E2 ] :

- Hällen är överhettad. Låt hällen kyla ned och sätt på hällen igen.

Displayen visar [ E8 ] :

- Ventilationsöppningen är blockerad. Avlägsna blockeringen.

Displayen visar [ U400 ] :

- Hällen är inte ansluten. Kontrollera anslutningen.

Displayen visar [ER47]:

- Hällen är inte ansluten. Kontrollera anslutningen

MILJÖSKYDD

• Emballaget har valts av hänsyn till miljön och kan återanvändas.
• Produkten innehåller delar, som kan skada miljön om de kasseras felaktigt. Delarna är nödvändiga för produktens funktion.

• Produkten får inte kastas bort tillsammans med vanliga sopor.
• Se till att produkten kasseras på närmsta återvinningsstation.

Hällen får endast byggas in och anslutas av en auktoriserad servicetekniker.

Så sätter Du fast tätningslisten

Den medföljande självhäftande tätningslisten fästs längs hållens underkant. Hällen placeras i inbyggnadshålet och centreras. Tätningslisten förhindrar att vatten och fukt tränger in mellan spishäll och bänkskiva. Det är därför mycket viktigt att du fäster tätningslisten korrekt enligt bilden nedan.

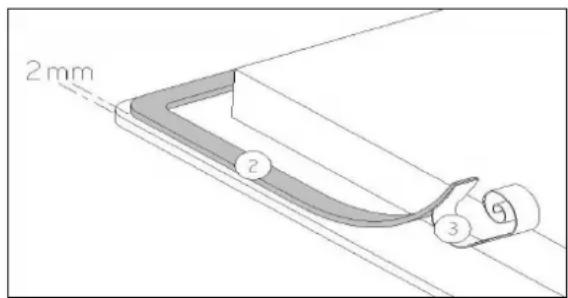

Fäst tätningslisten (2) två millimeter från glasets ytterkant, efter att Du avlägsnat det skyddande pappershöljet (3).

	Utskärningbänkskiva		Hällens glasyta			Utskärning för planlimning
Typ	Bredd	Djup	Bredd	Djup	Tjocklek	Bredd	Djup	Tjocklek	Radie
WIP60SQWIP60SQW	560	490	590	520	4	596	526	4	8
WIF60SQWIF60SQW	560	490	590	520	4
WIP70SQWIP70SQW	670	490	700	520	4	706	526	4	8
WIF70SQWIF70SQW	670	490	700	520	4
WIP78SQWIP78SQW	750	490	780	520	4	786	526	4	8
WIF78SQWIF78SQWWIF78SQWNWE785SQWKS	750	490	780	520	4
WIP90SQWIP90SQW	810	490	880	520	4	886	526	4	8
WIF90SQWIF90SQW	810	490	880	520	4
WIP100SQWIP100SQ2	986	380	1000	400	4	1006	406	4	8
WIF100SQ	986	380	1000	400	4

• Avståndet från väggen (bakvägg och/eller sidovägg) till hällen ska vara minst 50 mm.
• Spishällen har skyddklass Y för värme. Det innebär att man kan ha höga skåp på ena sidan av hällen medan man på den andre sidan inte får ha skåp som är högre än själva spishällen.
• Spishällen får endast byggas in och anslutas av en auktoriserad servicetekniker.
• Bänkskivan närmast hällen ska vara värmefast och klara av temperaturer på upp till 100°C. Samma sak gäller för sido- och bakväggar närmast spishällen.
• Vissa material som ofta används vid tillverkning av bänkskivor tål inte fukt. Använd därför speciallim för att skydda urtaget.
• Om bänkskivan har pålimmat laminat ska både laminat och lim vara värmefasta.
• Installera inte hällen över en diskmaskin eller en icke-ventilerad ugn.
• För att säkra god ventilation runt omkring spishällen ska Du se till att lämna en öppning på
• hällens undersida på minst 2 cm.
• Om det monteras en låda under hällen får inga brandfarliga material läggs i lådan.

• Avståndet mellan spishäll och spiskåpa ska följa de riktlinjer som står i spiskåpans bruksanvisning.

• Spishällen får endast anslutas av en auktoriserad elektriker.

• Installation av annan person än sakkunnig kan medföra allvarliga risker för användaren.
• Tillverkaren/importören är inte ansvarig i sådana fall.
• Hällen ska anslutas enligt gällande lagar och bestämmelser.
• Tillverkaren/importören är inte ansvarig för skador som uppstår på grund av bristfällig eller skadad jordanslutning.
• Hällens strömförsörjning ska ha en flerpolig brytare. Kontaktöppningen ska vara minst 3 mm och kontakten bör vara placerad i närheten av hällen.
• Anslutning får inte göras med hjälp av förlängningssladd eller adapter.
• Sladden får endast bytas ut av en auktoriserad servicetekniker.
• Du hittar all nödvändig anslutningsinformation på typskylten.

Viktig!

• Hällen måste anslutas 230 V\~ 50/60 Hz.
• Hällens elektriska säkerhet garanteras endast om den ansluts till ett jordat eluttag som är installerat enligt gällande föreskrifter. Det är mycket viktigt att denna grundläggande säkerhetsförutsättning

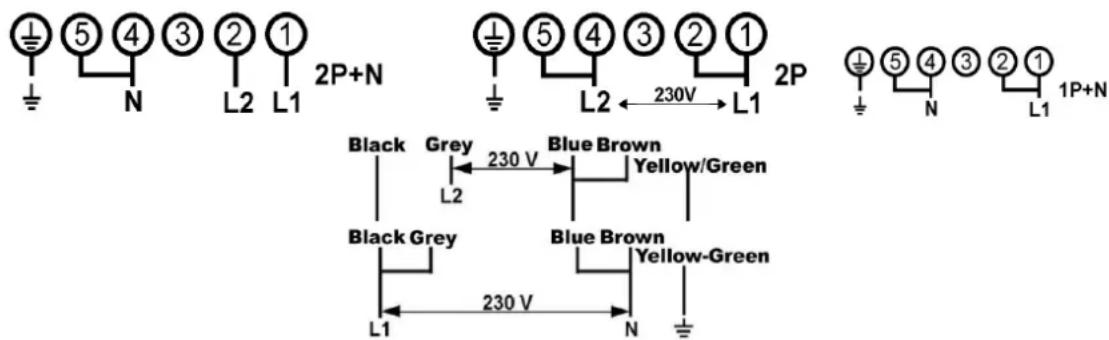

• Spishällen ska anslutas enligt nedanstående.
• Kopplingslädan sitter på undersidan av spishällen. Locket öppnas med hjälp av en skruvmejsel. Stick in skruvmejseln i öppningen och öppna locket.

4 Zoner

Land	Anslutning	Anslutning	Ledarens tvärsnitt	Sladdtyp	Amp.
DK-S-FIN	400V~ 50/60Hz	2 faser + N	4 x 1.5 mm ^2	H 05 VV - FH 05 RR - F	16 A *
NO	230V~ 50/60Hz	2 faser	3 x 2,5 mm ^2	H 05 VV - FH 05 RR - F	25 A *
DK-S-FIN	230V~ 50/60Hz	1 fas + N	3 x 2.5 mm ^2	H 05 VV - FH 05 RR - F	25 A *

* Uträknat enligt standard EN 60 335-2-6/1990

Viktigt! Se till att alla kabeln är korrekt anslutit och fastgjort.

Tillverkaren/importören ansvarar inte för skador som har uppstätt på grund av att jordad kabel saknas eller att det har uppstätt ett brott på kabeln (t ex elektriska stötar).

GARANTI

Din nya spishäll levereras med 2 års garanti på tillverknings- och materialfel, gällande från inköpsdatum enligt kvitto. Garantin omfattar material, arbete och transporter. Vid önskan om service bör du uppge spishällens namn och serienummer. Den informationen finns på typskylten. Du kan också skriva upp informationen i denna bruks- och installationsanvisning, så finns de alltid till hands. Det gör det enklare för servicepersonalen att hitta rätt reservdelar.

Garantin omfattar inte

Fel och skador som inte beror på tillverknings- eller materialfel. T.ex. skador på glaset.

Om andra reservdelar än originalreservdelar har använts.

Om anvisningarna i bruks- och installationsanvisningen inte följts.

Om installationen inte har skett på angivet sätt.

Transportskador

En transportskada som konstateras när butiken levererar till kund är i första hand en sak mellan kunden och butiken. I de fall då kunden själv har stått för transporten av varan påtar sig inte butiken något ansvar för eventuell transportskada. Eventuella transportskador ska omedelbart anmälas, och senast 24 timmar efter leveransen. Annars kan kundens krav komma att avvisas.

Obefogade servicebesök

Om man tillkallar servicemontör och det visar sig att man själv kunde ha åtgärdat felet, genom att exempelvis följa anvisningarna i bruks- och installationsanvisningen eller genom att byta en säkring i säkringsskåpet, får kunden själv stå för kostnaden.

Företagsköp

Företagsköp är köp av maskiner som inte ska användas i ett privat hushåll, utan i ett företag eller för företagsliknande ändamål (restaurang, matservering etc.) eller användas för uthyrning eller annan användning som omfattar flera olika användare.

Vid företagsköp gäller ingen garanti, eftersom produkten uteslutande är avsedd för användning i vanligt privat hushåll.

SERVICE

GarantGruppen AB

Bangårdsgatan 6

582 77 Linköping

Tlf.: 013 15 45 10

Fax: [phone]

TURVATOIMET 53

KEITTOTASON KUVAUS 55

TEKNISET TIEDOT 55
KEITTOASTIAN OIKEA SIJOITTELU 55
OHJAUSPANEELI (VAIHTELEE MALLEITTAIN) 56

KEITTOTASON KÄYTTÖ....56

HERKKÄ KOSKETUSPANEELI....56
NÄYTTÖ 56
ILMANKIERTO 56

KEITTOTASON KÄYTTÖ....57

ENNEN KEITTOTASON KÄYTTÖÖNOTTOA 57
INDUKTION PERIAATE 57
SOPIVAT KEITTOASTIAT 57
SOPIMATTOMAT KEITTOASTIAT 57
LÄMPÖTASON JA AJASTIMEN SÄÄTÖ LIUKUSÄÄTIMELLÄ 57
KEITTOTASON KYTKEMINEN 58
PUUTTUVAN/SOPIMATTOMAN KEITTOASTIAN AUTOMAATTINEN HAVAITSEMINEN 58
JÄLKILÄMMÖN ILMAISIN....58
BOOSTER-TOIMINTO 58
AJASTINTOIMINTO....59
KIEHAUTUSAUTOMATIIKKA....60
STOP&GO 60
RECALL-TOIMINTO 60
« KEEP WARM » TOIMINTO 61
BRIDGE-TOIMINTO 61
LUKITUSPAINNIKE 61

KEITTOASTIAT JA SÄÄTÖALUEET 62

SOPIVAT KEITTOASTIAT 62
SOPIMATTOMAT KEITTOASTIAT 62
KEITTOASTIAN HALKAISIJA....62
SÄÄTÖALUEET 63

PUHDISTUS JA HUOLTO 63

VIANETSINTÄ 63

YMPÄRISTÖNSUOJELU 64

ASENNUS....65

SÄHKÖASENNUS....66

TAKUU....68

HUOLTO....68
