Produkttyp	Fristående kyl-frys
Energieffektivitetsklass	A++
Total brutto volym	340 L
Netto kylvolym	240 L
Netto frysvolym	100 L
Ljudnivå	39 dB
Klimatklass	N-ST
Justerbara hyllor	3 glashyllor
Dörrfack	4 dörrfack (2 justerbara)
Äggbricka	1 medföljer
Iskubsbricka	1 medföljer
Invändig belysning	LED
Temperaturkontroll	Mekanisk ratt
Avfrostningssystem	Kyl: automatisk; Frys: manuell
Vändbar dörr	Ja
Mått (H x B x D)	1850 x 595 x 600 mm
Vikt	68 kg
Årlig energiförbrukning	280 kWh
Kylmedium	R600a
Säkerhetsfunktioner	Barnlås, hög temperaturlarm
Underhåll	Rengör kondensorn årligen, avfrosta frysen vid behov
Reservdels tillgänglighet	Ja, via auktoriserad service

Vanliga frågor - K3155V Cylinda

Vilken är den optimala temperaturinställningen för kylskåpet?

Den rekommenderade kyltemperaturen är mellan 3°C och 5°C. Använd ratten inuti för att justera.

Hur avfrostar jag frysen?

När isbildningen överstiger 5 mm, stäng av apparaten, ta bort maten och låt isen smälta naturligt. Använd inte vassa verktyg. Torka torr och starta om.

Varför gör mitt kylskåp ovanliga ljud?

Visst ljud är normalt på grund av kompressorn och fläktarna. Se till att den står plant och borta från väggar. Om det kvarstår, kontrollera lösa föremål eller kontakta service.

Hur ofta bör jag rengöra kondensorslingorna?

Rengör kondensorslingorna minst en gång om året med en dammsugare eller borste för att säkerställa effektiv drift.

Kan jag byta dörrgångjärnssida?

Ja, dörren är vändbar. Se manualen för steg-för-steg-instruktioner eller anlita en kvalificerad tekniker.

Vad ska jag göra om kylskåpet inte kyler ordentligt?

Kontrollera om termostaten är rätt inställd, dörrtätningarna är hela och det finns tillräckligt med utrymme för ventilation. Om problemet kvarstår, kontakta service.

Hur rengör jag dörrtätningarna?

Torka av gummitätningarna med ett milt rengöringsmedel och varmt vatten. Undvik slipande rengöringsmedel. Se till att de är torra för att förhindra mögel.

Finns det en barnlåsfunktion?

Ja, kylskåpet är utrustat med ett barnlås för att förhindra oavsiktliga temperaturändringar. Aktivera det via kontrollpanelen.

Vad är den totala kapaciteten för denna modell?

Den totala bruttovolymen är 340 liter (240 L kyl, 100 L frys). Nettovolymen kan variera något.

Hur sparar jag energi med mitt kylskåp?

Håll kylskåpet borta från värmekällor, låt varm mat svalna innan förvaring och undvik täta dörröppningar. Ställ in temperaturen enligt rekommendation.

BRUKSANVISNING K3155V Cylinda

Allmänna varningar 2

Säkerhetsinstruktioner 4

Rekommendationer 4

Installation och uppstart av apparaten 5

Innan du börjar använda apparaten 6

FUNKTIONER OCH MÖJLIGHETER 6

Termostatinställningar 6

RENGÖRING OCH UNDERHÅLL 7

Byta ut glödlampan 8

TRANSPORT OCH OMPLACERING 8

Byte av dörröppningsriktning 8

INNAN DU KONTAKTAR SERVICE 9

APPARATENS DELAR 11

DEL - 1 FÖRE ANVÄNDNING AV KYL-/FRYSSKÅPET

Allmänna varningar

WARNING: Håll ventilationsöppningar i apparatens hölje eller inbyggnadsstruktur oblockerade.

WARNING: Använd inte mekaniska enheter eller andra metoder för att snabba upp avfrostningen, förutom de som rekommenderas av tillverkaren.

WARNING: Använd inte elektriska apparater inuti apparatens fack för matförvaring, såvida de inte är av den sorten som rekommendera av tillverkaren.

WARNING: Skada inte kylkretsen.

WARNING: För att undvika risker på grund av instabilitet i apparaten måste den fästas enligt instruktionerna.

WARNING! När du positionerar apparaten ser du till att sladden inte är klämd eller skadad.

WARNING! Anslut inte flera bärbara uttag eller bärbara nätaggregat på baksidan av apparaten.

Symbol ISO 7010 W021

Varning! Brandfara/brandfarligt material

- Modellen innehåller R600a (kylmediumet isobutan), vilket är en naturgas som är väldigt miljövänlig men också explosiv. Vid transport och installation av enheten måste hänsyn tas så att kylsystemet tar skada. Om skada uppstår; undvik öppen låga eller tändningskälla och ventilera rummet där enheten står under några minuter.

- Förvara inte explosiva ämnen såsom aerosol-flaskor med lättantändliga bränslen i den här apparaten.

- Den här apparaten är avsedd att användas i hemmabruk och liknande tillämpningar så som:

• personalkök i affärer, kontor och andra arbetsmiljöer, som kan jämställas med vanligt hushåll.
• stugor och av kunder på hotell, motell och andra miljöer för boendeformer, som kan jämställas med vanligt hushåll.
• vandrarhemsliknande miljöer, som kan jämställas med vanligt hushåll.
• kartering och liknande icke-återförsäljande tillämpningar, som kan jämställas med vanligt hushåll.

- Apparaten är försedd med en plugg som godkänts inom EU, som inte får användas i en dansk installation, eftersom enheten därmed inte är jordad i enlighet med Lokalt regelverk. Byte av en dansk kontakt måste utföras av en behörig elektriker. Alternativt kan du använda en adapter för övergången mellan Schuko-pluggen och det danska jordsystemet.

- Den här utrustningen kan användas av barn från 8 års ålder och äldre, samt personer mer fysisk, sensorisk eller mental nedsättningskapacitet eller har brist på erfarenhet och kunskap om de har någon som övervakar eller om de fått instruktioner angående användning av apparaten på ett säkert sätt och förstå de faror som innefattas. Barn får inte leka med apparaten.

Rengöring och underhåll vid användning, får inte utföras av barn utan övervakning.

- Om elsladden är skadad måste den bytas ut av tillverkaren eller en servicerepresentant eller liknande kvalificerade personer för att undvika fara.

- Denna apparat är inte avsedd att användas på höjder över 2000 m.

Säkerhetsinstruktioner

- Varning: Blockera inte ventilationsöppningarna i enhetens hölje eller med en ev. inbyggnadsram.

- Använd aldrig mekaniska verktyg eller liknande metoder för att påskynda avfrostning.

- Om denna apparat ska ersätta en uttjänt produkt med lås; förstör eller avlägsna låset som en säkerhetsåtgärd före deponering, för att skydda barn som vid lek kan låsa sig inne.

- Äldre kyl- och frysskåp innehåller isoleringsgas och kylmedium som skall deponeras ordentligt. Överlåt alltid deponeringen av en kasserad enhet till kvalificerad återvinningscentral och rådgör med lokala myndigheter vid eventuella frågor. Se till att inga Kylledningar skadas innan deponeringen.

Denna enhet är märkt i enlighet med der europeiska direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektroniska produkter (waste electrical and electronic equipment - WEEE).

Direktivet anger ramarna för inom EU giltigt återtagande och korrekt återvinning av uttjänta enheter.

Obs:

Läs noga igenom detta häfte före installation och igångsättning. Tillverkaren tar inget ansvar för oriktig installation och användning.

Rekommendationer

• Använd inte adaptrar eller omkopplingar som kan medföra överhettning eller brand.
• Använd ej elektriska apparater inuti kyl-/frysutrymmena.
  • Använd inte gamla vridna elkablar.

• Vrid eller böi inte kablarna.
- Låt inte barn leka med apparaten. Barn får aldrig sitta på draglådor/hyllor eller hänga i dörren.
- Använd inte vassa metallföremål för att avlägsna is från frysutrymmen; dessa kan punktera kylledningen och medföra oreparabel skada. Använd den medföliande plastskrapan.
- Tag aldrig i elkabeln med våta händer.
- Placera inte ömtåliga vätskebehållare (tunna eller i glas) I frysen, särskilt inte kolsyrade drycker då de expanderar och spränger behållaren vid frysning.
- Flaskor med hög alkoholhalt måste förseglas väl och placeras vertikalt.
- Vidrör ej kylytorna (särskilt inte med våta händer). Det innebär risk för brännskada.

- Ät inte is eller isglass som just tagits ur frysen.

- Om elkabeln skadas skall den bytas av tillverkaren, servicerepresentanten eller anvisad kvalificerad person.

- Använd inte en adapter

Installation och uppstart av apparaten

- Arbetsströmstyrkan på din apparat är 220-240 V and 50 Hz.

- Innan du börjar använda apparaten, be om fri assistans för installation, användning och uppstart från närmaste auktoriserade servicetekniker, vilken kan hittas i manualen 'Authorized Services Manual' som levererades tillsammans med din apparat.

- En särskild jordad kontakt har anslutits till strömkabeln på din apparat.

- Denna kontakt ska användas i ett speciellt jordat uttag på 16 ampere. Om inget sådant uttag finns i ditt hem måste du få det installerat av en auktoriserad elektriker.

- Vårt företag kan inte hållas ansvarigt för skador som kan uppstå i samband med ojordade installationer.

- Placera din apparat på en lämplig plats där den inte utsätts för direkt solljus.

- Ditt kylskåp får inte användas utomhus och får inte utsättas för regn.

- Apparaten ska placeras minst 50 cm från varma källor såsom spisar, ugnar, radiatorer och minst 5 cm från elektriska ugnar.

- Ett utrymme på minst 15 cm ska finnas mellan apparaten och taket.

- Placera inga tunga saker ovanpå apparaten.

- Om ditt kylskåp byggs ihop med en frys är det nödvändigt att lämna ett utrymme på minst 2 cm mellan apparaterna för att undvika kondens på de yttre ytorna.

- Placera inte mycket(!) varm mat i skålar eller på tallrikar längst upp. Detta kan skada den övre hyllan.

- Sätt plastväggskydden till kondensatorn bakom kylen för att förhindra att apparaten vidrör väggen.

- För att garantera en jämn och vibrationsfri användning av ditt kylskåp använder du de främre fötterna för att skapa korrekt höjd och balans. Du kan göra detta genom att skruva de justerbara fötterna.

- Utsidan på apparaten och tillbehören ska rengöras med en blandning av vatten coh flytande tvål; insidan rengörs med bikarbonat och ljummet vatten. Efter torkning placeras tillbehören tillbaks.

- Denna apparat är inte avsedd för användning av personer (inklusive barn) med reducerade fysiska, sensoriska eller mental förmågor, eller personer med brist på erfarenhet och kunskap, om de inte övervakas eller instrueras av en ansvarig person angående användning av apparaten. Barn ska alltid övervakas för att tillse att de inte leker med apparaten.

- Om strömkabeln är skadad måste den bytas av tillverkaren eller av en auktoriserad och godkänd servicetekniker.

Innan du börjar använda apparaten

- Vänta 3 timmar innan du ansluter apparaten till vägguttaget för optimal prestanda.

- Första gången du startar apparaten kan en lätt lukt kännas. Denna lukt försvinner dock när kylskåpet börjar kyla.

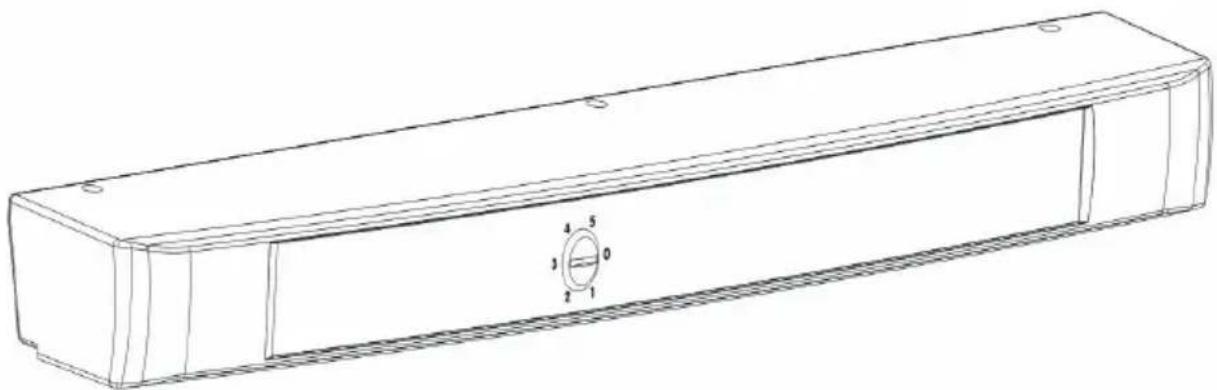

Termostatinställningar

Svalskåp har ingen frysdel men kan kyla ner till 5°C.

- Termostaten reglerar automatiskt temperaturen på insidan av kylutrymmet. Genom att vrida knoppen från position « 1 » till « 5 », kan kallare temperaturer uppnås.

- « 0 » visar att termostaten är stängd och att ingen kyla produceras.

- För korttidsförvaring av mat i kylutrymmet kan du ställa in knoppen mellan minimum och meduim (1-3).

- För långtidsförvaring av mat i kylutrymmet kan du ställa knoppen till meduim (3-4).

- Notera; rumstemperaturen, temperaturen på maten och hur ofta dörren öppnas påverkar temperaturen i kylutrymmet. Justera temperaturen om nödvändigt.

- Svalskåp har inget frvsutrymme men kan kyla ner till 5°C.

- När du startar upp apparaten förstagången, för att uppnå bekväm kylning ska apparaten få arbeta i 24 timmar kontinuerligt tills den uppnår rätt temperatur.

- Under detta tid bör inte dörren öppnas för mycket och stora mängder mat bör ej heller placeras i apparaten.

- Om apparaten stängs av eller kopplas ur vägguttaget måste du låta det gå minst 5 minuter innan du startar upp eller ansluter apparaten till vägguttaget igen. Annars kan kompressorn skadas.

DEL 3. RENGÖRING OCH UNDERHÅLL

• Se till att du kopplat bort apparaten från vägguttaget innan du börjar rengöra.
• Rengör inte apparaten genom att hälla vatten i den.
• Kylutrymmet ska rengöras med jämna mellanrum med bikarbonat och ljummet vatten.
• Rengör tillbehören separat med tvål och vatten. Diska ej i diskmaskin.
• Använd inga slipande rengöringsmedel, lösningsmedel eller diskmedel. Efter tvätt används vatten att skölja med. Torka ordentligt. Efter rengöring ansluts kabeln till vägguttaget med torra händer.
• Kondensatorn rengörs med borste minst två gånger om året för att spara energi och behålla apparatens

• Avfrostning sker automatiskt i kylutrymmet under användning; avfrostningsvattnet samlas upp i förångningsbehållaren och förångas automatiskt.
• Förångningsbehållaren och avfrostningsvattendräneringshålet ska rengöras regelbundet med avfrosgningsdräneringspluggen för att förhindra att vatten hamnar på botten a kylen istället för att det rinner ut.
• Du kan även hålla 12 glas vatten i dräneringshålet för att rensa insidan.

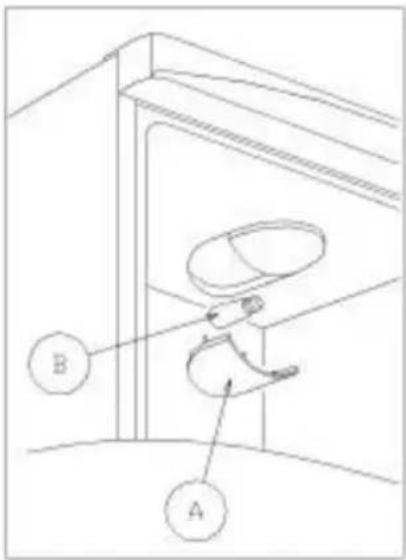

Byta ut glödlampan

Byte av glödlampan i kylutrymmet;

1. Koppla bort enheten från vägguttaget,
2. Ta bort locket från boxen genom att klämma på botten med hjälp av en skruvmejsel.
3. Byt glödlampan till en ny, ej högre än 15 W.
4. Sätt tillbaks locket.
5. Anslut kontakten till vägguttaget och vänta i 5 minuter eller återställ termostaten till tidigare position.

Transport och byte av placering

• Originalkartongerna och isoleringen kan sparas om detta behövs.
• Under transporten ska apparaten säkras med ett brett band eller starkt rep. Reglerna på den korrugerade lådan måste följas under transport.
• Före transport eller byte av installationsplats måste alla rörliga delar (till exempel hyllor och krisper) tas ur eller fixeras för att förhindra skakning och därmed skador.

Byte av dörröppningsriktning (Gäller vissa modeller)

Vid behov av byte av dörröppningsriktning, kontakta service.

DEL 5. INNAN DU KONTAKTAR SERVICE

Om apparaten inte fungerar ordentligt kan orsaken vara ett litet fel. Kontrollera därför följande innan du kontaktar en elektriker – och spar tid och pengar.

Vad gör du om aparaten inte fungerar ;

Kontrollera ;

• Om det finns ström,
• Om huvudströmbrytaren i ditt hem är frånslagen,
• Om termostatens läge är « 0 »,

- Om eluttaget är helt. För att kontrollera detta genom att ansluta en annan elektrisk produkt till eluttaget som du vet fungerar.

Vad gör du om apparaten går dåligt ;

Kontrollera ;

• Så att du inte har överbelastat enheten,
• Så att dörrarna är ordentligt stängda,
• Så att inget damm finns på kondensatorn,

- Så att tillräckligt utrymme finns på baksidan och på sidan av apparaten.

Om du hör oljud ;

Kylgasen som cirkulerar i kylkretsen kan avge ett bubblande ljud, även om kompressorn inte är igång. Detta är helt normalt. Om du hör andra ljud, kontrollera;

• Så att apparaten står jämnt,
• Så att ingenting vidrör baksidan,
• Så att inga saker ligger ovanpå apparaten och vibrerar.

Om vatten finns i de nedre delarna av apparaten

Kontrollera ;

Att dräneringshålet för avfrostningsvatten inte är igensatt (Använd avfrostningsdräneringspluggen för att rengöra dräneringshålet)

Är apparaten tillräckligt kall;

Apparaten har designats för att fungera i normal rumstemperatur i enlighet med den klasstandard som uppges på informationsetiketten. Användning av apparaten i miljöer vars temperaturvärden inte överensstämmer med de som uppges på etiketten rekommernderas inte.

Klimatklass	Rumstemperatur (°C)
T Mellan	16 och 43 (°C)
ST	Mellan 16 och 38 (°C)
N	Mellan 16 och 32 (°C)
SN Mellan	10 och 32 (°C)

(*) Uppfyller standarderna TS EN ISO 15502, Tropisk klass har definierats endast för rumstemperaturer mellan 16°C och 43°C.

VIKTIG INFORMATION:

• I händelse av plötsligt strömavbrott eller att kontakten dras ut ur eluttaget kan kompressorskyddsfunktionen aktiveras då gasen i kylsystemet ännu inte är balanserad. 5 minuter senare kommer din apparat att starta normalt igen; detta är inget att oroa sig för.
• Om du inte använder din apparat under en längre tid (till exempel under sommarsemetern), koppla då ur apparaten från eluttaget. Rengör apparaten enligt beskrivningarna i Del 4 och lämna dörren öppen för att undvika uppkomsten av fukt och dålig lukt.
• Om det fortfarande är problem med apparaten, trots att du har följt kraven i varningarna, kontakta då närmaste auktoriserade serviceställe.
• Din apparats livscykel, uträknad och godkänd av Ministry of Industry (perioden under vilken reservdelar för enheten finns) är 10 år.

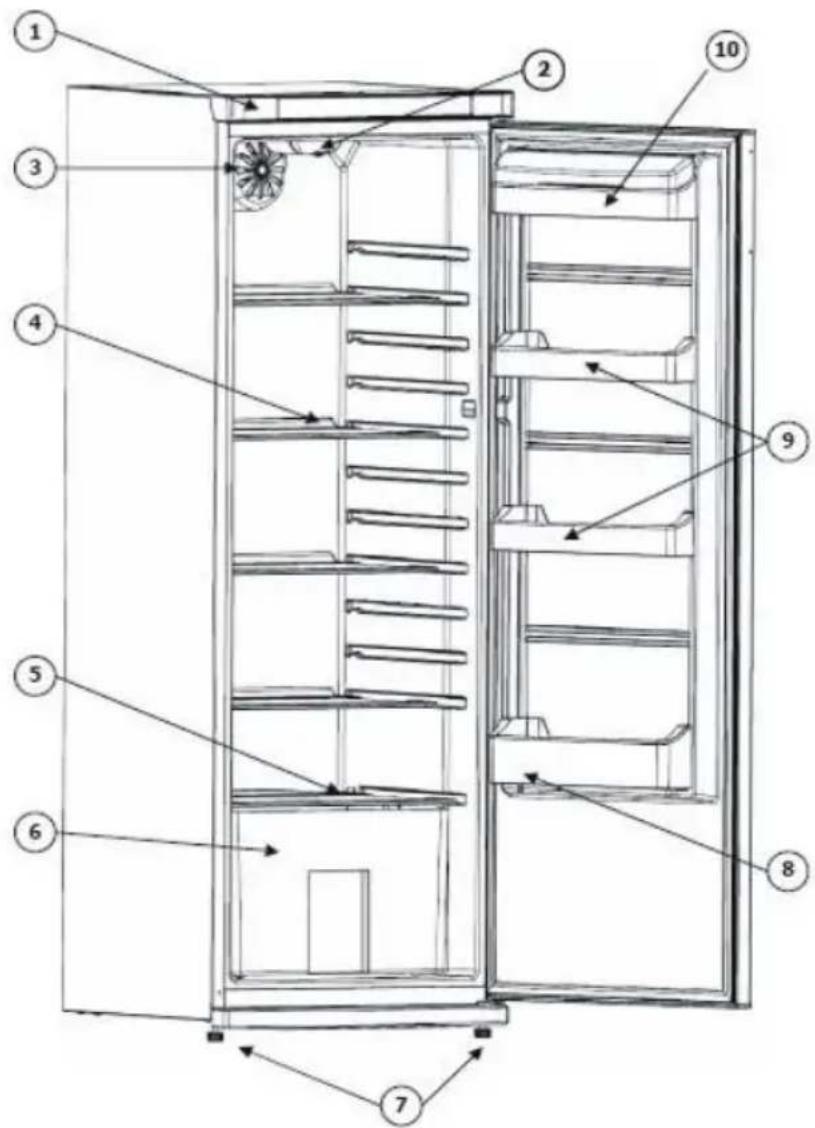

DEL 6. APPARATENS DELAR

Denna presentation är endast avsedd för information om apparatens olika delar. Delarna kan skilja sig åt beroende på modell.

• Maskintyp
• Problembeskrivning
• Serienummer
• Namn och adress
• Inköpsdatum
  • Ditt telefonnummer

Våra tekniker är specialutbildade på Cylindaprodukter och vi använder bara originalreservdelar.
