BRUKSANVISNING WH-MDC12C9E81 PANASONIC

Innan du använder enheten, läs noga igenom denna bruksanvisning och spara den för framtida bruk. Innan du använder enheten, se till att installationen har utförts noggrant och korrekt av auktoriserad återförsäljare som följt de givna installationsinstruktionerna.

NORSK

12\~21

Tack för ditt inköp av

Panasonic -produkt

Bilderna i denna skötselanvisning är endast illustrativa och kan därför skilja sig från den faktiska modellen. Förändringar kan göras utan föregående meddelande angående framtida förbättringar.

TILLÅTNA

DRIFTSFÖRHÅLLANDEN

Vattenutloppstemperatur (°C)
VÄRME	Max. 55
	Min. 25
KYLA	Max. 20
	Min. 5

Omgivningstemperatur (°C)
VÄRME	Max. 35
	Min. -20
KYLA	Max. 43
	Min. 16

MÄRK :

När utomhustemperaturen är utanför temperaturområdet ovan sjunker värmningskapaciteten avsevärt och monobloc-enheten kan stoppa för skyddskontroll. Enheten startas om automatiskt efter en kort tid när utetemperaturen är tillbaka inom gränserna.

SÄKERHETSFÖRESKRIFTER

• Panasonic Monobloc-luft-till-vatten-värmepump är ett system utformat för kombination med Panasonic Tankenhet. Om en Tankenhet som inte är från Panasonic används med Panasonic Monobloc-luft-till-vatten-värmepumpsystem kan inte Panasonic garantera vare sig duglig funktion eller pålitlighet gällande systemet.
• Denna manual beskriver hur du använder värmepumpsystemet.
• För andra funktioner som vattentank, radiator, extern termokontroll och golvvärmesystem, se bruksanvisningarna från respektive tillverkare.

För att undvika skada på dig själv, skada på andra, eller skada på egendom, var god iaktta följande.

Felaktig användning orsakad av att skötselanvisningen inte följts kan leda till skador, nedan klassas deras allvar:

WARNING

Denna symbol varnar för dödsfara eller allvarliga skador.

FÖRSIKTIGHET

Denna symbol varnar för personskada eller skada på egendom.

Instruktioner klassifi ceras med följande symboler:

Denna symbol betecknar en handling som är FÖRBJUDEN.

Denna symbol betecknar ett handhavande som MÅSTE UTFÖRAS.

WARNING

MONOBLOC-ENHET

Denna apparat är inte avsedd att användas av personer (inklusive barn) med reducerad fysiska, sensoriska eller mentala färdigheter, eller brist på erfarenhet och kunskap, ifall de inte övervakats eller instruerats om användandet av apparaten av en person som ansvarar för deras säkerhet. Barn bör övervakas för att se till att de inte leker med apparaten.

Var god konsultera auktoriserad återförsäljare eller specialist för att rengöra de inre delarna, reparera, installera, avlägsna och återinstallera enheten. Felaktig installation och hantering orsakar läckage, elchock eller eldsvåda.

Vid reparation eller service av kylsystemet ska du meddela typen av köldmedel som används för den auktoriserade återförsäljaren eller specialisten. Om en annan typ av köldmedel används än den angivna kan det skada produkten, orsaka explosion och personskador m.m.

Installera inte enheten i en potentiellt explosiv eller lättantändlig miljö. Underlåtenhet i detta kan resultera i skada till följd av eldsvåda.

För inte in fi ngrar eller andra föremål i monoblocenheten, då roterande delar kan orsaka skada.

Rör inte monobloc-enheten under blixtoväder, då det kan leda till elektrisk stöt.

Sitt inte och ställ dig inte på enheten, eftersom du då kan trilla och skada dig.

VARNING
STRÖMFÖRSÖRJNING
	Använd inte modifi erad sladd,förgreningssladd, förlängningssladd ellerospecifi cerad sladd för attundvika överhettning ocheldsvåda.
	För att förhindra överhettning, eldsvåda ellerelchock:Dela inte det använda uttaget med annanutrustning.Manövrera inte enheten med våta händer.Böj inte elsladden för mycket.
	Om elkabeln är skadad måste den bytas avtillverkaren eller auktoriserad serviceverkstadeller motsvarande behörig person för att undvikaskador.
	Denna enhet är utrustad med Jordfelsskydd(RCCB). Du rekommenderas starkt att kontrolleraRCCB:ns drift efter installationen och medjämna mellanrum efter service eller underhåll avauktoriserad återförsäljare för att försäkra dig omatt den är i gott skick. Annars kan den orsakaelstöt eller eldsvåda, ifall fel uppstår på den.
	Du rekommenderas starkt att installera den medRestströmenhet (RCD) på platsen för attförhindra elstöt eller brand.
	Sluta använda produkten om något onormalt/feluppträder och koppla ur strömkontakten ellerstäng av med strömväxlaren och brytaren.(Risk för rök/eld/elstöt)Exempel på vad som är onormalt/felRCCB:n stängs av av sig själv.Bränd lukt, onormala störljud ellervibrationsljud kan observeras då enheten är idrift.Varmt vatten fortsätter komma från enheten.Kontakta omedelbart din lokala återförsäljare förunderhåll/reparation.
	Det rekommenderas att man har på sig handskarunder service och underhåll för att undvika skada.
	Utrustningen måste jordas för att förhindraelstötar och brand.
	Undvik elstöt genom att stänga avströmförsörjningen då:- Före rengöring eller service.
	Denna apparat är avsedd för fl eraanvändningsområden. All strömförsörjning måstevara avstängd före tillträde till någon anslutninginuti enheten, för att undvika elektriska stötar,brännskador eller dödsfall.

FÖRSIKTIGHET

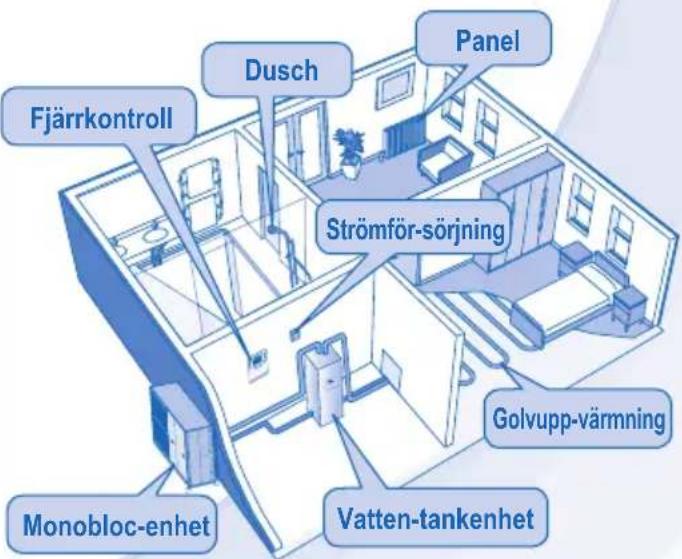

Fjärrkontroll Dusch Panel Strömför-sörjning Golvupp-värmning Monobloc-enhet Vatten-tankenhet

FJÄRRKONTROLL

• En del av funktionerna som beskrivs i denna manual kanske inte finns tillgängliga på din enhet.
• Rådfråga din närmaste auktoriserade återförsäljare för mer information.
  • Under normal användning används inte knapparna

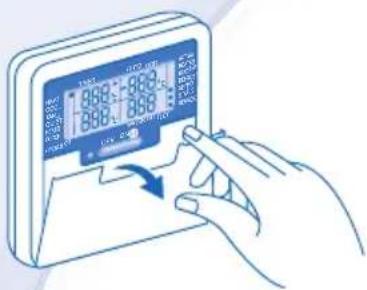

Öppna luckan för att använda knapparna.

knapparna ERROR RESET FORCE eller SERVICE b a i j k l m n c d e f g HEAT COOL TANK QUIET HEATER FORCE OPERATION TIMER OUTDOOR 7°C 35°C ACTUAL HEATER BOOSTER DEFROST SETTING STATUS SERVICE OFF/ON WATER OUTLET 1 2 6 SETTING MODE STATUS CHECK OFF/ON SELECT QUIET HEATER SEARCH CANCEL ERROR RESET SERVICEFORCECLOCK 4 8 7

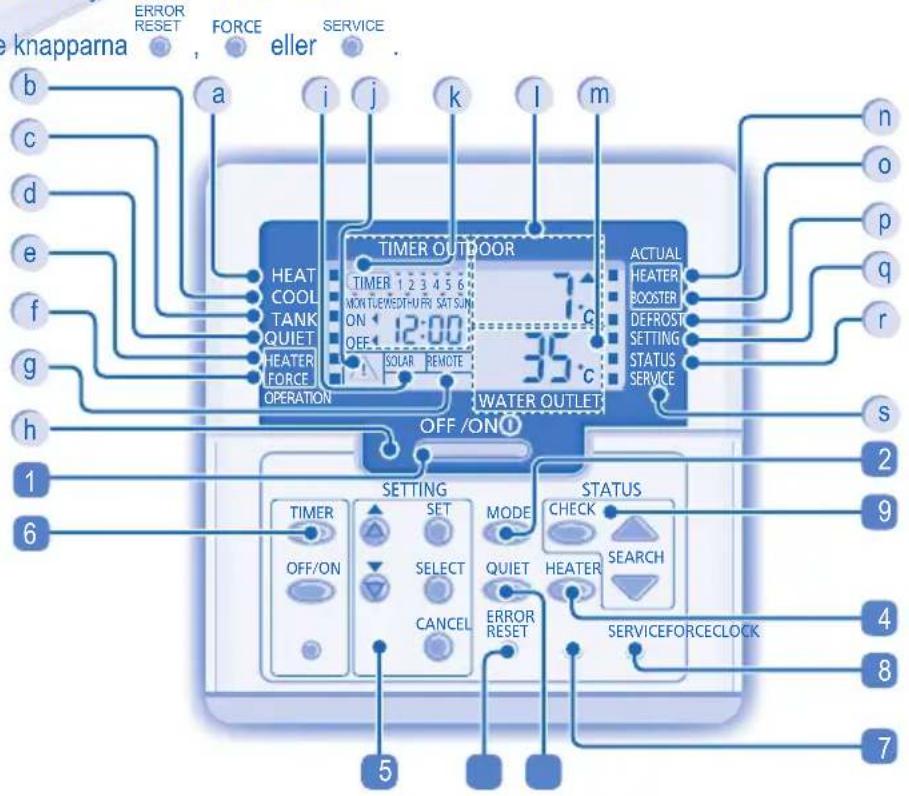

FJÄRRKONTROLLDISPLAY

a Värmeläge OFF/ON-indikator
b Kylläge OFF/ON-indikator
c Indikator för tankläge
d Indikator för tyst läge
e Indikator för Aktivering/Inaktivering för Reservvärmare
f Tvinga Värmarbegäran OFF/ON-indikator
g Display för Ansluten Extern Termokontroll
h Driftlampa
i Solpanel
j Varningsindikator (tanktemperatur över 60°C)

k Timer/Klockinställningsdisplay
1 Display för Utetemperaturen
m Display för Utgående vattentemperatur
n (OFF/ON)-indikator för faktisk reservvärme
(OFF/ON)-indikator för faktisk boostervärme
p OFF/ON-indikator för systemavfrostning
q Systeminställningsläge OFF/ON-indikator
r Kontrollera Systemstatusläge OFF/ON-indikator
s OFF/ON-indikator för systemserviceläge

FJÄRRKONTROLLKNAPP

1 Knappen OFF/ON
2 Knappen Funktionsläge
3 Knappen Tyst Drift
4 Aktiveringsknapp för Reservvärmare
5 Lägesknappar

6 Timerinställningsgruppknappar
7 Knappen Tvinga Uppvärmarläget
8 Knapp för systemserviceläge
9 Knappar för kontroll av systemstatus
10 Knappen Felåterställning

FÖRBEREDA FJÄRRKONTROLLEN

Ställa in Aktuell Dag och Tid

1. Tryck på CLOCK
2. Tryck på eller för att ställa in aktuell dag.
3. Tryck på SET för att bekräfta.
4. Upprepa steg 2 och 3 för att ställa in aktuell tid.

Noteringar:

• Den aktuella dagen och tiden behöver ställas in då:
• Strömmen sätts på första gången.
• En lång tid gått sedan strömmen senast sattes på.
• Den aktuella tiden som har ställts in blir standardtid för alla Timerfunktioner.

STÄLLA IN SPECIALFUNKTIONERNA

• Efter den första installationen kan du justera inställningarna manuellt. Den första inställningen förblir aktiv tills användaren ändrar den.
• Fjärrkontrollen kan användas för flera installationer. En del funktioner är eventuellt inte tillgängliga på din enhet.
• Kontrollera att funktionslysdioden är släckt innan du gör inställningar.

1. Tryck in och CHECK samtidigt i 5 sekunder för att gå till läget specialinställning. "SETTING"- och "STATUS"-indikatorn är på (ON).
2. Tryck på ⬆ eller för bläddra bland funktionerna.

1. Tryck ⚠️ eller ⚡️ för att aktivera, YES eller inaktivera NO funktionen eller ställ in andra alternativ.
2. Tryck på SET för att bekräfta.

Steg Fjärrkontrolldisplay			Beskrivning
1	ro oī	con	Extern termokontroll (YES / NO)För att ställa in anslutningen för extern termokontroll.
2	HEATER	CAP	Kapacitetsval för backup-värmare (3kW / 6kW / 9kW)För att minska värmareffekten närhelst det behövs. Alternativen varierar beroende på modellen.
3	Ant	FrE	Funktion för att förhindra att vattensystemet fryser (YES / NO)För att aktivera eller inaktivera funktionen för att förhindra att vattensystemet fryser när enheten är avstängd (OFF).
4	TANK	con	Tankanslutning (YES / NO)För att ställa in tankanslutning.Obs! Om inställningen för "Tank connection" är "NO", hoppar man över steg 5 ~ 14.
5	SOLAR	Pry	Solprioritet (YES / NO)Välja om solvärme ska användas för att värma upp vattentanken.
6	COOL	Pry	Kylningsprioritet (YES / NO)För att välja rumskylning som prioritet under COOL + TANK-läge.Om inställningen för "Kylningsprioritet" är "YES", är steg 8 ~ 9 irrelevanta för COOL + TANK-läge.
7	HEAT	Pry	Värmningsprioritet (YES / NO)För att välja rumsuppvärmningen som prioritet i läge HEAT + TANK.Obs! Om inställningen för "Uppvärmningsprioritet" är "YES", är steg 8 ~ 9 irrelevanta för HEAT + TANK-laget.
8	COOL/HEAT	int	Intervallinställning för kylning/uppvärmningFör att ställa in timern för kylningsläge eller uppvärmningsläge under COOL + TANK-läge eller HEAT + TANK-läge (0,5 timmar ~ 10 timmar). Om både "Uppvärmningsprioritet" och "Kylningsprioritet" är "YES", ska du hoppa över steg 8 ~9.
9	TANK	int	Tankens Uppvärmning IntervallinställningFör att ställa in timern för Tank under COOL + TANK-läge eller HEAT + TANK-läge (5 minuter ~ 1 timme 35 minuter).
10	BOOSTER	htr	Boostervärmarfunktion (YES / NO)Aktivera eller inaktivera funktionen för tankboostervärmare.Obs! Om inställningen för "Booster heater function" är "NO" hoppar man över steg 11.
11	BOOSTER	dly	Effektivare Värmare FördröjningstidsinställningFör att ställa in fördröjningstimer för booster-värmare på ON om vattentanktemperaturen inte är uppnådd (20 minuter ~ 1 timme 35 minuter).

- Använd inte systemet under sterilisering för att förhindra brännskador eller överhettning vid duschning. - Fältinställningarna för steriliseringsfunktionen måste konfugureras av en auktoriserad återförsäljare enligt lagar och föreskrifter.

12	5t rL	Fun	Sterilisering (YES / NO)För att ställa in sterilisering, om det behövs.Obs! Om inställningen för "Sterilization" är "NO", Steg 13 ~ 15 hoppas över.
13	5tr		Sterilisering Dag & Tid InställningFör att ställa in timern för sterilisering (endast en gång i veckan, fungerar även i standbyläget).
14	5t rL	bo	Sterilisering TemperaturinställningFör att ställa in temperaturen för steriliseringsfunktionen ( 40^ 75^ ).
15	5tr	oPr	Fortsatt Sterilisering TidFör att ställa in timern till att behålla uppvärmningstemperaturen för att slutföra steriliseringsfunktionen (5 minuter ~ 1 timme).

- När enheten är påslagen lyser funktionslysdioden och den faktiska temperaturen för vattenutlopp och omgivande utomhustemperatur visas på fjärrkontrollens display.

VÄLJA FUNKTIONSLÄGE

HEAT HEAT +TANK TANK - COOL COOL + TANK

- HEAT MODE

• För att sätta panel/golvvärmningens drift till ON eller OFF.
• I detta läge förser monobloc-enheten systemet med värmningskapacitet.

- HEAT + TANK MODE

• I detta läge förser monobloc-enheten sanitetstanken och systemet med värmningskapacitet.
• Denna funktion används inte då sanitetsvattentanken inte är installerad.

• TANK MODE

• För att sätta sanitetstankens drift till ON eller OFF.
• I detta läge förser monobloc-enheten sanitetstanken med värmningskapacitet.

- COOL MODE

• För att sätta paneldriften till ON eller OFF.
• I detta läge förser monobloc-enheten systemet med kylningskapacitet.

• COOL + TANK MODE

• I detta läge förser monobloc-enheten systemet med kylningskapacitet.
• Monobloc-enheten kontrollerar snabbvärmning i sanitetstanken.

FÖR ATT FÅ EN TYST OMGIVNING

- Denna funktion minskar störljud från monobloc-enheten. I detta läge kan uppvärmnings-/kylningskapaciteten minskas.

FÖR ATT AKTIVERA RESERVVÄRMAREN

• Reservvärmaren ger extra värmningskapacitet vid kalla utomhustemperaturer och kan endast användas i värmelägesdrift efter aktivering genom att denna knapp trycks in.
• Backupvärmaren ställs automatiskt till ON då inställningförhållandena är uppfyllda.
• För att inaktivera Värmedriften manuellt, tryck på respektive knapp igen.

KONTROLLERA SYSTEMSTATUSLÄGE

1. Tryckin CHECK i 5 sekunder för att gå till läget STATUS.
2. Tryck på ▲ eller ▼ för att kontrollera Vatteninloppstemperaturen, Kompressordriftsfrekvensen eller Felhistorian.

CANCEL

• Tryck på ⚙ för att gå ur läget STATUS.
• Då läget STATUS aktiverats, är "STATUS"-indikatorn på (ON).
• Läget STATUS kan inte aktiveras när indikatorn "SETTING" lyser.

AVANCERAD ANVÄNDNING

• Du rekommenderas starkt att kontakta närmaste auktoriserade återförsäljare för att ändra vattentemperaturområdet.
• Med fjärrkontrollen går det att ställa in temperaturområdet för vattenutloppstemperatur och omgivande utomhustemperatur.

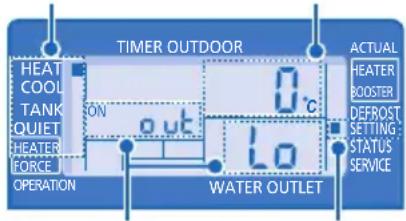

Driftsläge Temperaturdisplay

TIMER OUTDOOR HEAT COOL TANK QUIET HEATER FORCE OPERATION ON out 0°C LO WATER OUTLET ACTUAL HEATER BOOSTER DEFROST SETTING: STATUS SERVICE

Parameter *
SETTING-indikator

1. Tryck in SET i 5 sekunder för att gå till läget SETTING. "SETTING"-indikatorn är på (ON).
2. Tryck på eller för att välja en parameter.
3. Efter att du valt önskad parameter, tryck på SELECT för att gå till parametern.
4. Tryck på eller för att ställa in den önskade temperaturen.
5. Tryck på SET igen för att bekräfta inställningen.
6. Repetera steg 2 till 5 för att ställa in andra parametrar.

Driftsläge Parameter * Beskrivning

HEAT	out lo	Låg utomhustemperatur inställd (-15°C ~ 15°C).
HEAT	out H,	Hög utomhustemperatur inställd (-15°C ~ 15°C).
HEAT	H20 lo	Vattenutloppstemperaturen inställd vid låg omgivand utomhustemperatur (25°C ~ 55°C).
HEAT	H20 H,	Vattenutloppstemperaturen inställd vid hög omgivande utomhustemperatur (25°C ~ 55°C).
HEAT	OFF	Inställd temperatur för ställande av värmardriften till OFF (5°C ~ 35°C).
HEATER	out on	Den omgivande utomhustemperaturen inställd för ställande av värmardriften till ON (-15°C ~ 20°C).
COOL	SET	Vattentemperaturen inställd under kylläge (5°C~20°C)
TANK	SET	Sanitetstank inställd temperatur (40°C ~ 75°C).

VATTENTEMPERATUR TERMOVÄXLINGSINSTÄLLNING

1. Tryck på SET inom 5 sekunder.

- Upprepa steg 3 till 5 för att ställa in önskad växlingstemperatur (-5°C \~ 5°C).

Noteringar:

• Tryck på 📄 eller vänta i 30 sekunder för att gå ur läget "SETTING".
• Inställningstemperaturen kommer att lagras i systemet efter att den bekräftats.
• Läget "SETTING" kan inte aktiveras då "SERVICE" -och "STATUS" -indikatorn är på (ON).

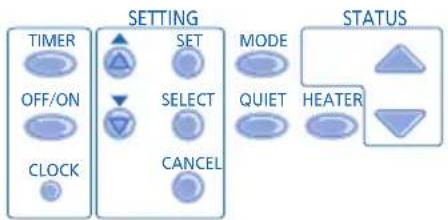

VECKOVIS TIMERINSTÄLLNING

Indikerar den valda dagen Tänds om Timerdrift väljs 6 olika program kan ställas in på en dag (1 ~ 6) TIMER 1 2 3 4 5 6 MON TUE WEDTHU FRI SAT SUN ON 12:00 OFF SOLAR REMOTE 0 °C 5FT Temperaturändring för vattentemperatur (-5°C ~ 5°C) Timer AV (OFF) - För att automatiskt växla enheten till "OFF" Timer PÅ (ON) - För att automatiskt växla enheten till "ON" Dag att välja

Funktion Steg

Gå till timerläge	Tryck påTIMER.
Ställ in dag & tid	1.Tryck påellerför att välja din önskade dag.2.Tryck påSELECTför att bekräfta.3."1" blinkar, tryck påför att ställa in program 1.4.Tryck påOFF/ONför att välja ON eller OFF för timern.5.Tryck påellerför att välja din önskade tid.Du kan ställa inMODE, QUIET, HEATERoch önskad ändringstemperaturmed timern.6.Tryck påSETför att bekräfta program 1. Den valda dagen markeras med▼.Efter 2 sekunder flyttar displayen till nästa program.7.Upprepa steg 4 till 7 för att ställa in program 2 till 6.Under timerinställningen, om ingen knapp trycks ner inom 30 sekunder, eller om knappen SETtrycks ner, bekräftas inställningen vid det ögonblicket och timerinställningen avslutas.
Lägg till/Ändra timer	Upprepa stegen ovan.
Inaktivera timer	Tryck påTIMER, och tryck sedan påCANCEL.
Aktivera timer	Tryck påTIMER, och tryck sedan påSET.
Kontrollera timer	1.Tryck påTIMER.2.Tryck påellertills din önskade dag visas, tryck påfor att bekräfta ditt val.3.Tryck påellerför att kontrollera de inställda programmen.
Ta bort timer	1.Tryck påTIMER.2.Tryck påellertills din önskade dag visas, tryck påSELECTför att bekräfta ditt val.3.Tryck påför att gå till programinställning.4.Tryck påellertills ditt önskade program visas.5.Tryck påCANCELför att ta bort programmet.

Noteringar:

• Du kan ställa in Timern för varje dag i veckan (Måndag till Söndag) med 6 program per dag.
• När enheten sätts på med Timer ON, används den tidigare inställda temperaturen för att kontrollera vattenutloppstemperaturen.
• Samma timerprogram kan inte ställas in samma dag.
• Du kan även välja samlade dagar med samma timerinställning.
  • Gynnar energisparande genom att du kan ställa in upp till 6 program på en angiven dag.

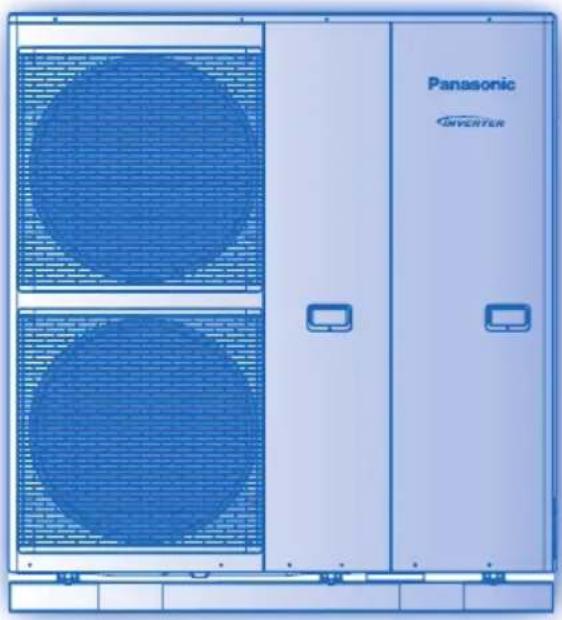

MONOBLOC-ENHET

Vid strömavbrott eller pumpdriftfel, ska systemet tömmas (som föreslås i bilden nedan).
