BRUKSANVISNING LC654WA10S SIEMENS

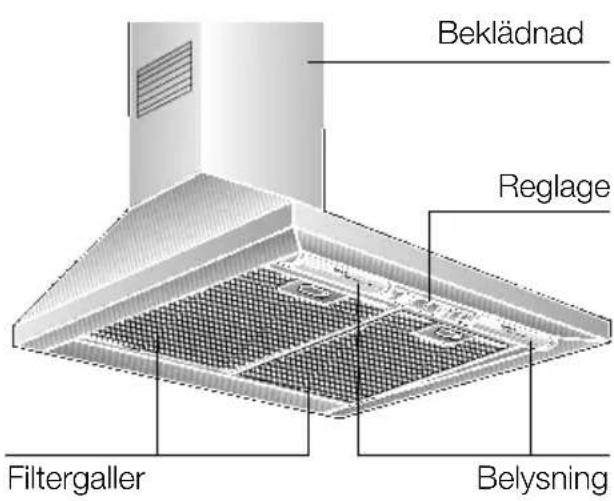

Beskrivning av fläkten

Olika arbetssätt

Frånluft:

☐ Fläkten suger upp köksoset som leds ut i det fria via fettfiltret.
☐ Fettfiltret binder de beståndsdelar av köksoset som innehåller fett.
☐ Köket hålls i stort sett fritt från fett och os.

Om fläkten används samtidigt med eldstad som är beroende av luften i rummet (t.ex. gas-, olje- eller kolugn, varmvattenberedare) måste det finnas tillräcklig mängd förbränningsluft för resp. ugn.

Det är ingen fara om ugnen ifråga står i ett rum där undertrycket inte överskrider 4Pa (0,04 mbar).

Olika arbetssätt

Detta kan man uppnå om förbränningsluften leds genom öppningar som inte går att stänga, t.ex. i dörrar, fönster och i kombination med öppningar för tilluft/frånluft i väggar eller med andra tekniska åtgärder.

Om inte tillräcklig mängd tilluft tillförs finns det risk för förgiftning pga att oförbrända gaser sugs tillbaka in i rummet.

Enbart ett hål i väggen för tilluft och frånluft är inte tillräckligt för att värdena ska hamna inom tillåtna gränser.

Observera att du vid beräkningen alltid måste utgå ifrån hela våningens ventilation. Denna regel gäller inte för spisar, t.ex. spishällar och gasspisar.

Om du använder spisfläkt med kolfilter gäller inte ovanstående reservationer.

Med kolfilter:

☐ I detta fall är ett kolfilter monterat (se avsnittet Filter och skötsel).
⚠️Komplett monteringsset samt nya filter finns att köpa i fackhandeln. Resp. tillbehörsnummer återfinns i slutet av denna bruksanvisning.
☐ Fläkten suger upp köksoset som leds genom kolfiltret där det renas och sedan leds tillbaka till köket igen.
☐ Fettfiltret binder de beståndsdelar av köksoset som innehåller fett.
☐ Kolfiltret binder luktämnena.

⚠ Om inget kolfilter monteras kan inte heller luktämnena i köksoset bindas.

Före första användningen

Obs!

Denna bruksanvisning gäller för flera olika varianter av ugnen. Därför kan det tänkas att här finns beskrivningar av utrustning och funktioner som inte finns på just din ugn.
☐ Denna spisfläkt är godkänd enligt gällande bestämmelser.

Reparationer får endast utföras av fackman.

Reparationer som inte utförts på ett sakkunnigt sätt kan innebära stor fara för användaren.

Läs noga igenom hela bruksanvisningen innan ugnen används första gången. Här finns viktig information om säkerhet, användning, skötsel och vård.
☐ Spara bruks- och monteringsanvisningen till den som ev. övertar ugnen efter dig.
☐ Denna enhet är märkt i enlighet med der europeiska direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektroniska produkter (waste electrical and electronic equipment – WEEE).

Direktivet anger ramarna för inom EU giltigt återtagande och korrekt återvinning av uttjänta enheter.

Råd vid fel

Ta kontakt med en serviceverkstad vid ev. frågor eller vid fel på fläkten.

(Förteckning över serviceverkstäder bifogas.)

Uppge uppgifterna nedan vid kontakt med serviceverkstad:

E-nr.

FD

Fyll i uppgifterna från typskylten redan nu i fältet ovan. Om du tar ut fettfiltren syns typskylten inuti fläkten.

⚠ Tillverkaren av fläkten har inget garantiansvar för reklamationer som kan hänföras till hur rördragningen planerats och utförts.

⚠ Ugnen får inte användas om den är skadad.

⚠️ Installation och idriftsättande får endast utföras av fackman.

⚠ Om anslutningsledningen skadas måste den bytas ut av tillverkaren eller service eller av annan fackman. Detta för att undvika fara.

⚠️ Se till att förpackningsmaterialet tas om hand på ett för miljön rätt sätt (se monteringsanvisningen).

⚠️ Denna fläkt är endast avsedd användas i ett normalt hushåll.

⚠ Använd aldrig fläkten utan att lamporna sitter iskruvade.

⚠ Defekta lampor bör genast bytas. Detta för att undvika att resterande lampor blir överbelastade.

⚠️ Använd aldrig spisfläkten utan fettfilter.

⚠ Överhettat matfett och olja kan lätt självantändas.

Håll därför alltid arbetsplatsen under uppsikt vid tillagning av maträtter med fett eller olja, t.ex. pommes frites.

⚠ Låt inte barn leka med apparaten! Barn och vuxna får aldrig använda apparaten utan uppsikt,

- om de inte klarar användningen fysiskt, sensoriskt eller mentalt,

– eller om de inte vet eller har erfarenhet av hur man använder apparaten rätt och säkert.

⚠ Flambera inte under spisfläkten. ! Lågorna kan göra att fettfiltren börjar brinna.

⚠️ Gasspisens lågor måste vara helt täckta av tillagningskärlen.

⚠️ Spisfläkten får bara under vissa omständigheter installeras över eldstad som drivs med fast bränsle (kol, trä o.dyl.). (Se närmare anvisningar i monterings-anvisningen.)

Gashällar / gasspisar

Ha inte alla gasplattor på samtidigt under en längre tid (max. 15 minuter) i högsta läge eftersom det då finns risk för brännskador om man råkar röra vid fläktens hölje resp. kan fläkten skadas. Om tre eller flera gasplattor samtidigt är påslagna måste fläkten ställas in på maxläge.

Så används fläkten

Köksoset avlägsnas mest effektivt om

☐ Startar fläkten i samband med att du börjar tillagningen.
□ Stänger av fläkten först några minuter efter det att du lagat färdigt maten.

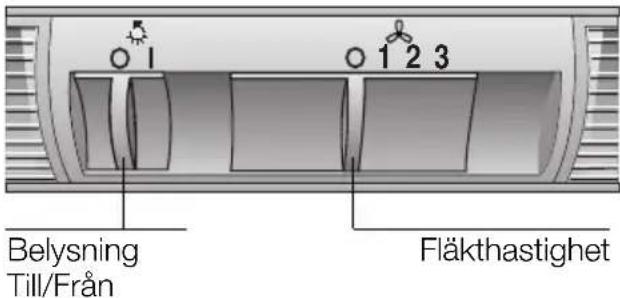

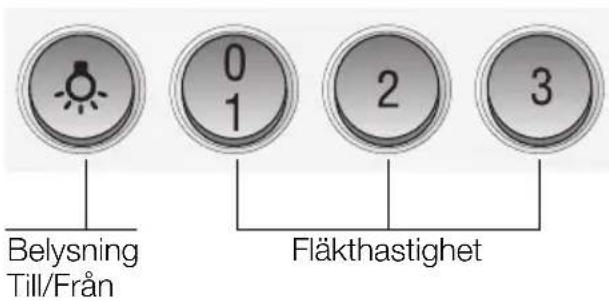

Belysning:

☐ Belysningen kan tändas även om fläkten är avstängd.

Filter och skötsel

Fettfilter:

Metallfettfiltret binder de beståndsdelar av köksoset som innehåller fett.

Allt eftersom filtret fylls med fetthaltiga ämnen ökar risken för antändning.

Dessutom påverkas fläktens sugeffekt negativt.

Viktigt:

Genom att i god tid byta till ny filtermatta förebyggs risken för brand i samband med fritering eller stekning.

Metallfettfilter:

☐ Vid normal drift (fläkten används 1-2 timmar om dagen) måste metallfettfiltren rengöras 1 gång per månad.
☐ Filtren kan rengöras i diskmaskin. Eventuellt kan metallen då missfärgas något.
☐ Filtret får inte klämmas fast i diskmaskinen utan måste ligga löst.

Viktigt:

Diska inte kraftigt nedsmutsade metallfettfilter tillsammans med porslin.

☐ Vid handdisk: Låt filtren först ligga i blöt i hett diskvatten. Använd inga starka rengöringsmedel som innehåller syra eller tvättvätska. Borsta efter rengöringen filtren ordentligt, skölj väl och låt dropptorka.

Filter och skötsel

Ta ut / sätta tillbaka metallfettfiltren:

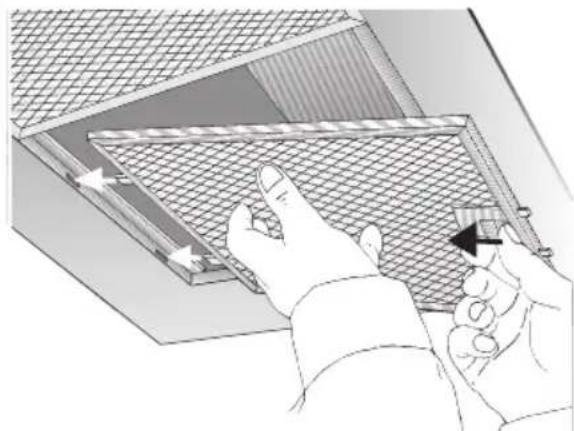

1. Tryck in låsmekanismen enligt pilen på och fäll ned filtret. Håll med andra handen under fettfiltren.

1. Rengör filtren.
2. Sätt tillbaka filtren.

Kolfilter:

Kolfiltret binder luktämnena.

Obs!

Allt eftersom filtret fylls med fetthaltiga ämnen ökar risken för antändning. Dessutom påverkas fläktens sugeffekt negativt.

Viktigt!

Genom att i god tid byta till nytt kolfilter förebyggs risken för brand i samband med fritering resp. stekning.

Sätta in kolfiltret:

1. Taut fettfiltren (enligt tidigare beskrivning).

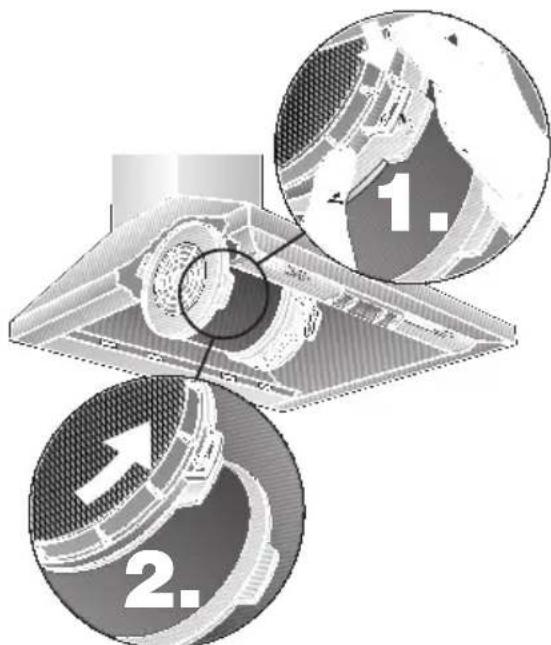

2. Sätt in nytt kolfilter till höger och till vänster om fläktmotorn och vrid tills det sitter fast.

1. Sätt tillbaka fettfiltren (enligt tidigare beskrivning).

Ta ut gammalt kolfilter:

Görs i omvänd ordning mot när filtret sattes i.

Byte av kolfilter:

☐ Vid normal användning (1 – 2 timmar varje dag) måste kolfiltret bytas till nytt ca 1 gång per år.
☐ Nya kolfilter finns att köpa i fackhandeln (se Extra tillbehör).
☐ Använd endast originalfilter. Originalfilter är en garanti för att fläkten ska fungera optimalt.

Det gamla kolfiltret:

☐ Kolfilter innehåller inga giftiga eller skadliga ämnen. De kan därför slängas med övriga sopor.

Rengöring och skötsel

Dra alltid först ut sladden ur vägguttaget eller skruva ur säkringen.

⚠ Använd inte rengöringssvampar som kan repa fläkten och inte heller putsmedel som innehåller soda, sand, syra eller klorid!

□ Använd varmt vatten med diskmedel i eller milt fönsterrengöringsmedel.

☐ Skrapa inte av smuts som fastnat utan blöt upp det med våt trasa.

☐ Rengör de delar av fläkten du kommer åt i samband med rengöringen av fettfiltren. Därigenom förebygger du risken för bränder samtidigt som fläkten kan fungera optimalt.

⚠️ Tangenterna rengörs med mjuk trasa fuktad i milt diskvatten. Tangenterna är av plast. Använd därför aldrig rengöringsmedel för rostfritt i samband med rengöringen.

Ytor i rostfritt stål:

□ Använd ett milt rengöringsmedel utan repande effekt avsett för rostfritt stål.

☐ Ytorna rengörs i slipriktningen.

☐ Vi rekommenderar vårt rengöringsmedel för rostfritt Nr. 461731. Se det bifogade servicehäftet för beställningsadress.

Ytor av aluminium och plast, lackerade ytor:

□ Använd inte torr torkduk.

□ Använd ett milt fönsterrengöringsmedel.

☐ Använd inte starka rengöringsmedel, inte heller rengöringsmedel som innehåller syra eller lut.

Läs garantibestämmelserna i det bifogade servicehäftet.

Byte av lampa

1. Stäng av fläkten. Dra ut stickkontakten ur vägguttaget eller skruva ur säkringen.

2. Taut fettfiltren (se avsnittet Filter och underhåll).

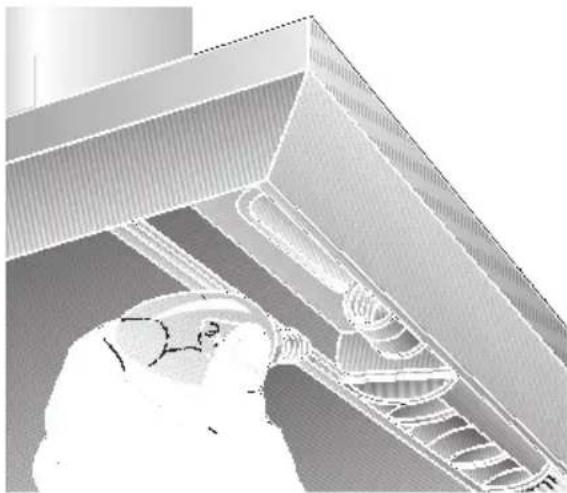

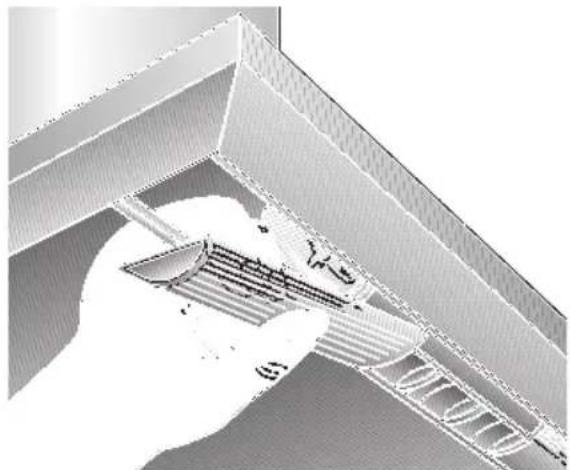

3. Lossa lampglaset från listen ovanifrån.

1. Byt till ny lampa (finns att köpa i handeln, max. 40 W, sockel E 14).

1. Sätt tillbaka lampglaset.

2. Sätt tillbaka fettfiltren.

3. Sätt stickkontakten i vägguttaget resp. skruva åter i säkringen.

Viktigt att veta

⚠ Gamla uttjänta produkter är inte värdelöst avfall.

Om de får tas om hand på miljöriktigt sätt kan värdefulla råmaterial återvinnas.

Förstör den gamla fläkten innan den lämnas till skrotning.

⚠ Den nya fläkten har skyddats av förpackningsmaterialet på sin väg till dig. Samtliga material som använts är miljövänliga och kan återvinnas.

Hör med din kommun eller det lokala renhållningsverket var du kan lämna förpackningsmaterialet så att det tas om hand på bästa miljöriktiga sätt.

⚠ Fläkten har två olika arbetssätt: frånluft eller med kolfilter.

⚠ Spisfläkten ska alltid placeras mitt över håll/spis.

⚠Minimiavständ mellan elektriska kokzoner och fläktens

⚠ Fläkten får monteras över eldstad för fast bränsle endast om eldstaden har ett slutet icke avtagbart skyddshölje och i enlighet med gällande bestämmelser i resp. land. Denna inskränkning gäller ej för gasspis/-häll.

⚠️Ju mindre avständ mellan spisfläkt och spis desto större risk för att det bildas vattendroppar på fläktens undersida p.g.a. vattenånga.

Kompletterande anvisningar vid montering över gasspis/-häll:

⚠ Om fläkten ska monteras över gas-spis/-häll måste detta göras i enlighet med gällande bestämmelser i resp. land (t.ex. Technische Regeln Gasinstallation TRG för Tyskland).
⚠️Följ gällande anvisningar för montering av spisfläktar samt de monterings-anvisningar tillverkaren av gasspisen/-hällen lämnar.
⚠ Fläkten får endast monteras med ena sidan mot högskåp eller hög vägg. Minimiavständ 50 mm.
⚠️För gashällar gäller att minsta avständ från fläktens underkant till gallret som tillagningskärlet står på ska vara:

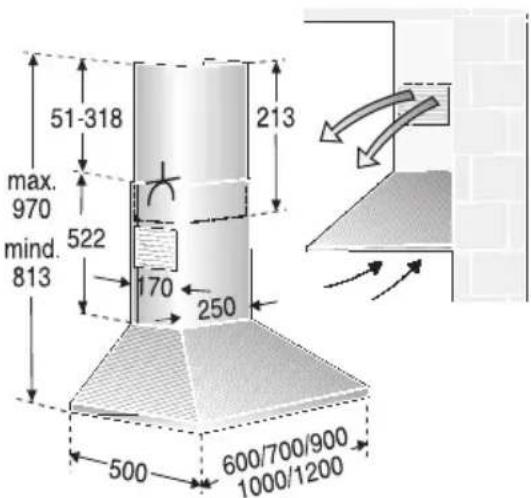

650 mm, se bild 1.

Före monteringen

Frånluft

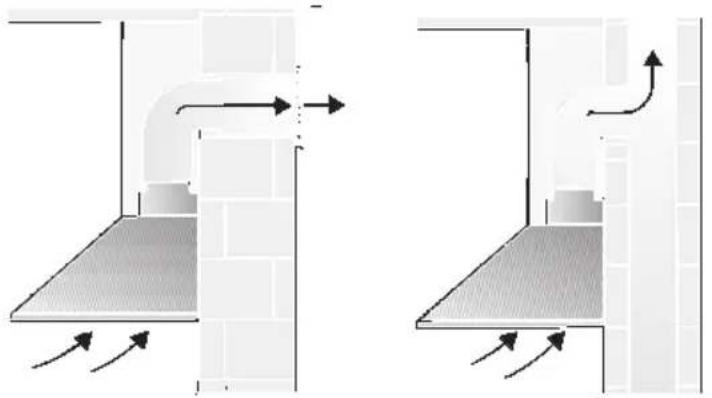

Den avgående luften leds via en ventilationstrumma uppåt eller direkt ut i det fria.

Den avgående luften får inte ledas ut i skorsten för rök eller avgas om denna är i funktion eller i en trumma som används för ventilation av rum där det står en eldstad.

Gällande föreskrifter (t.ex. byggnorm) måste åtföljas beträffande hur den avgående luften får ledas ut.

Är skorstenen inte längre i funktion måste tillåtelse inhämtas från ansvarig sotare.

Om fläkten används samtidigt med eldstad som är beroende av luften i rummet (t.ex. gas-, olje- eller kolugn, varmvattenberedare) måste det finnas tillräcklig mängd förbränningsluft för resp. ugn.

Det är ingen fara om ugnen ifråga står i ett rum där undertrycket inte överskrider 4 Pa (0,04 mbar).

Detta kan man uppnå om förbränningsluften leds genom öppningar som inte går att stänga, t.ex. i dörrar, fönster och i kombination med öppningar för tilluft/frånluft i väggar eller med andra tekniska åtgärder.

Om inte tillräcklig mängd tilluft tillförs finns det risk för förgiftning pga att oförbrända gaser sugs tillbaka in i rummet.

Enbart ett hål i väggen för tilluft och frånluft är inte tillräckligt för att värdena ska hamna inom tillåtna gränser.

Observera att du vid beräkningen alltid måste utgå ifrån hela våningens ventilation. Denna regel gäller inte för spisar, t.ex. spishällar och gasspisar.

Om du använder spisfläkt med kolfilter gäller inte ovanstående reservationer.

Om luften ska ledas ut genom yttervägg bör teleskopisk anslutningslåda mot mur användas. Ej tillåtet i Sverige.

Före monteringen

Vid frånluft bör kallrasskydd monteras såvida inte detta redan finns monterat i rör resp. spismur.

Om kallrasskydd inte levereras tillsammans med fläkten kan det köpas i fackhandeln.

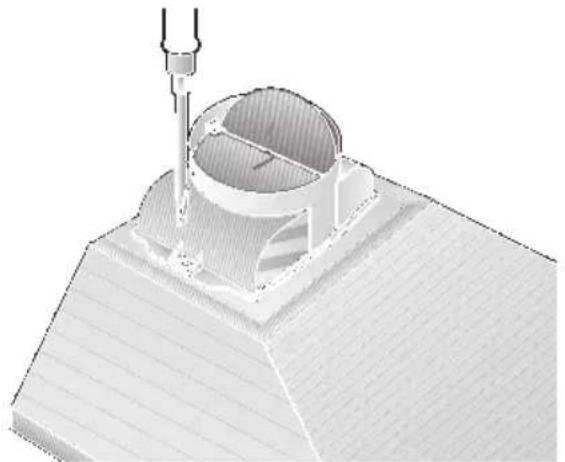

Så här monteras kallrasskyddet:

Sätt fast kallrasskyddet i rörstosen enligt.

⚠ Bägge klaffarna måste lätt kunna fjädra uppåt.

Så här fungerar spisfläkten mest effektivt:

□ Kort, slät imkanal.

Så få rörkrökar som möjligt.

Så stor diameter som möjligt på rör och rörkrökar.

Långa, icke släta frånluftsrör, många böjar eller för liten rördiameter gör att effekten inte blir optimal samtidigt som bullret ökar.

⚠ Tillverkaren av fläkten har inget garantiansvar för reklamationer som kan hänföras till hur rördragningen planerats och utförts.

□ Runda kanaler:

Vi rekommenderar inre diameter 125 mm, dock minst 100 mm.

☐ Platta kanaler måste ha likvärdig inre area som runda.

Kanalerna bör inte ha några skarpa böjar.

∅ 100 mm ca. 78 cm

∅ 125 mm ca. 113 cm

□ Vid avvikande rördiameter:

Sätt in tätningslister.

□ Vid frånluft: Sörj för tillräcklig ventilation.

Kanalens diameter är 125 mm:

☐ Fäst kanalen direkt i rörstosen.

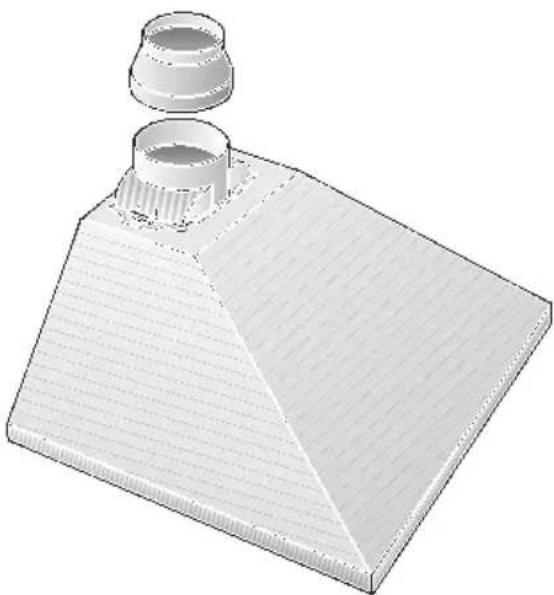

Kanalens diameter är 100 mm:

Fäst reducerstycket (bifogas eller finns att köpa i fackhandeln) direkt i rörstosen enligt bild 4 och fäst kanalen i den.

☐ Om anslutning till husets ventilationskanal inte är möjlig.

⚠Komplett monteringsset finns att köpa i fackhandeln.

Resp. tillbehörsnummer återfinns i slutet av denna bruksanvisning.

Förberedelser i väggen

Väggen måste vara jämn och lodrät.
☐ På fläktar med belysning baktill:

Om det direkt under fläkten monteras en beklädnad på väggen eller kakel sätts upp, får detta inte sticka ut längre än max. 15 mm så att lamphöljet inte skadas.

☐ Kontrollera att plugg sitter fast ordentligt.

Vikt i kg:

	Frånluft Kolfilter
	12,560 cm	13,5
70 cm	13,0 14,0
90 cm	13,9 14,9

Rätt till tekniska ändringar förbehålles

Elektrisk anslutning

Spisfläkten får endast anslutas till ett jordat vägguttag, förutsatt att detta är installerat enligt gällande bestämmelser och att stickproppen är skyddad genom jordning.

Det jordade vägguttaget bör om möjligt installeras direkt bakom fläktbeklädnaden enligt.

☐ Det jordade uttaget bör vara anslutet via en egen säkring.
☐ Om det jordade uttaget inte längre går att nå sedan fläkten väl monterats, måste frånskiljare användas som vid fast anslutning.

Om fast anslutning krävs:

Fast anslutning får endast utföras av behörig elektriker.

Frånskiljare måste användas. Använd en kontakt med en kontaktöppning om minst 3 mm och allpolig frånslagning. Dit hör LS-omkopplare och skyddsbrytare.

⚠ Om anslutningsledningen skadas måste den bytas ut av tillverkaren eller service eller av annan fackman. Detta för att undvika fara.

Elektriska data:

Uppgifterna finns på typskylten. Typskylten syns inuti fläkten om du tar ut filterramen.

⚠️Före reparationer: Gör alltid spisfläkten strömlös.

Anslutningsledningens längd: 1,30 m.

Spisfläkten är avstörd enligt EUs bestämmelser för radioavstörning

Montering

Fläkten är avsedd att fästas i vägg.

1. Ta av fettfiltret (se bruksanvisningen).
2. Markera en mittlinje från taket till fläktens underkant enligt.
3. Markera borrhålen för skruvarna i väggen med hjälp av mallen.

⚠Observera att minsta avständ mellan elhäll och fläkt är 550 mm och mellan fläkt och gashäll 650 mm. Mallens nedersta del motsvarar fläktens nedersta del.

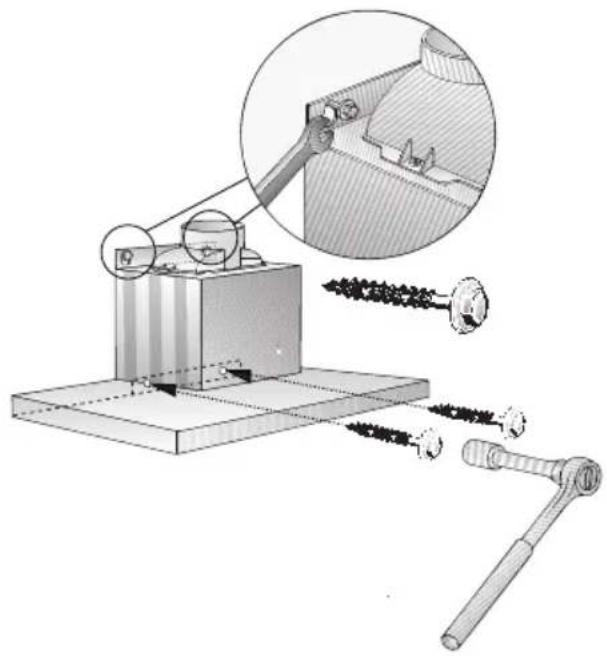

1. Borra 5 hål för fläkten och 4 hål för fästjärnen till beklädnaden. Diameter 8 mm. Tryck in pluggen så att de ligger jäms med väggen.

Obs! Ta hänsyn till eventuella extra tillbehör som också ska monteras.

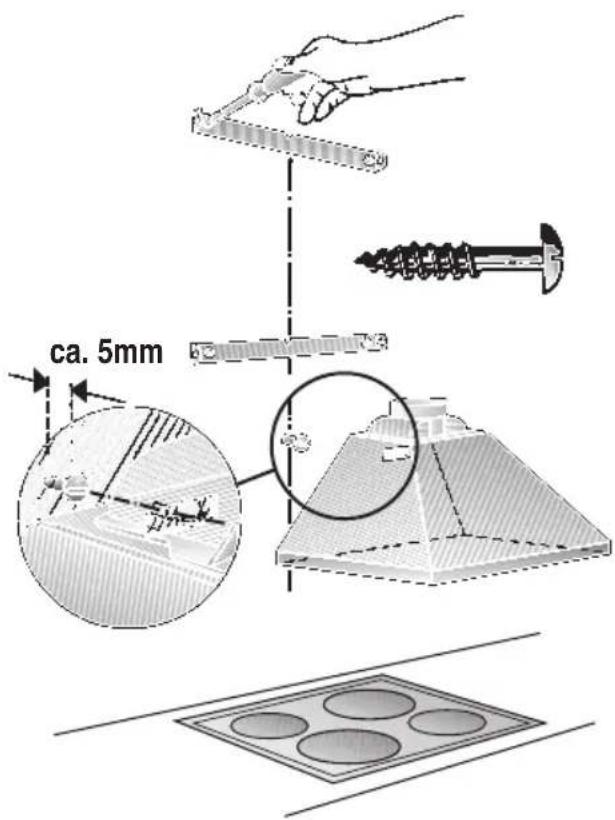

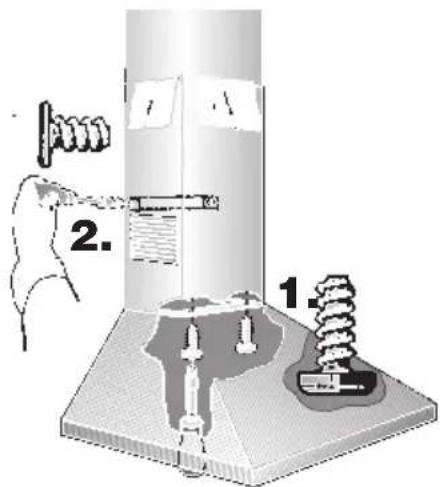

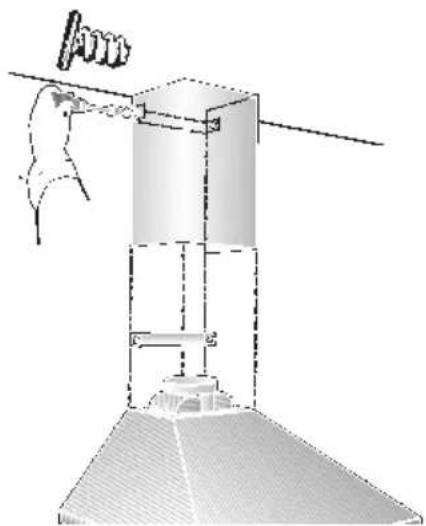

1. Skruva fast 2 fästjärn för beklädnaden, ett upptill och ett nedtill enligt.
2. Dra åt mittersta skruven (utan bricka) tills det återstår ca. 5 mm mellan skruvhuvud och vägg.
3. Haka fast spisfläkten på skruven enligt.

Montering

1. Dra åt de övriga 4 skruvarna. Använd brickor enligt.

⚠️Kontrollera att fläkten sitter rakt innan du drar åt de 4 skruvarna.

1. Koppla ihop rörbitarna.

2. Koppla fläkten till elnätet.

3. Dra loss skyddsfolien från beklädnaden.

⚠ Var försiktig så att inte de känsliga ytorna i rostfritt stål skadas.

Var försiktig! Beklädnaden kan ha vassa hörn på insidan – risk för skador –. Vi rekommenderar skyddshandskar i samband med monteringen.

1. Skruva fast den övre beklädnadsdelen i sidorna på fästjärnen enligt. Använd 2 korta skruvar.

1. Placera den nedre delen ovanpå fläkten och fäst den underifrån med 2 långa skruvar.

⚠ Var försiktig när du skjuter in delarna i varandra. Lägg mallen som skydd över kanten på den undre delen enligt.

Skruva sedan fast beklädnaden i sidorna på fästjärnen. Använd 2 korta skruvar.

⚠️ Kontrollera att beklädnaden sitter rakt innan du drar åt de 2 skruvarna.

1. Sätt tillbaka fettfiltret (se bruksanvisningen).

Bruksanvisning

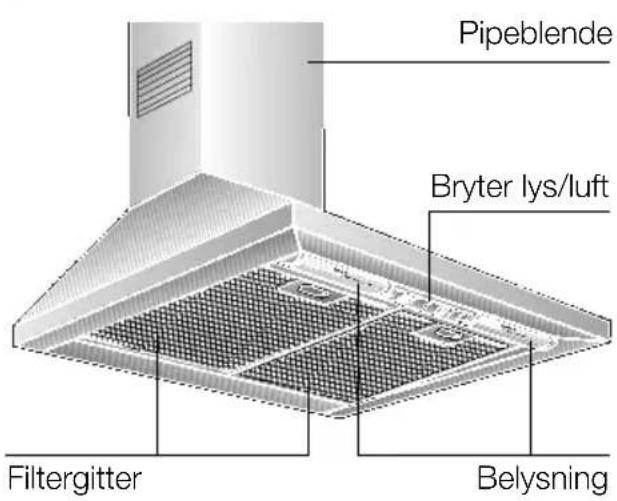

Apparatbeskrivelse

Driftsmuligheter

Utløpsdrift:

⚠ Bruken av damphetten er kun begrenset tillatt over en komfyr/ovn for faste brennstoffer (kull, tre o.l.) (se monteringsanvisningen).

Gassplater / Gasskomfyr

Skift av aktiv-kullfilter:

□ Ved normal drift (daglig 1 til 2 timer) må aktiv-kullfilteret skiftes ut ca. 1 gang i året.
☐ Aktiv-kullfilter fåes i faghandelen (se ekstra tilbehør).
□ Bruk kun originalfilter.

Kast av gamle aktiv-kullfiltre:

☐ Aktiv-kullfintre inneholder ingen skadelige stoffer. De kan kastes i det vanlige bosset.

Rengjøring og pleie

☐ Flatkanalene må ha den samme indre diameteren som rundrørene. Kanalerna bör inte ha några skarpa böjar.

100 mm φ ca. 78 cm 125 mm φ ca. 113 cm

1. Rens fedtfiltrene.

2. Sæt de rensede fedtfiltre på plads igen.

Aktivkul-filter:

Til at binde lugtstoffer ved cirkulationsdrift.

Bemærk:
