BRUKSANVISNING WH-UD30BE51 PANASONIC

Innan du använder enheten, läs noga igenom denna bruksanvisning och spara den för framtida bruk.

Innan du använder enheten, se till att installationen har utförts noggrant och korrekt av auktoriserad återförsäljare som följt de givna installationsinstruktionerna.

NORSK

18 \~ 25

Tack för ditt inköp av Panasonic -produkt

Bilderna i denna skötselanvisning är endast illustrativa och kan därför skilja sig från den faktiska modellen. Förändringar kan göras utan föregående meddelande angående framtida förbättringar.

TILLÄTNA TILLÄTNA

DRIFTSFÖRHÄLLANDEN

Vattenutloppstemperatur (°C)		Inomhus
VÄRME	Max. 55
	Min. 25

Omgivningstemperatur (°C)		Utomhus
VÄRME	Max. 35
	Min. -20

MÄRK : Då utomhustemperaturen är utanför temperaturområdet ovan, sjunker uppvärmningskapaciteten avsevärt och utomhusenheten kan stoppa för skyddskontroll.

SÄKERHETSFÖRESKRIFTERSÅ

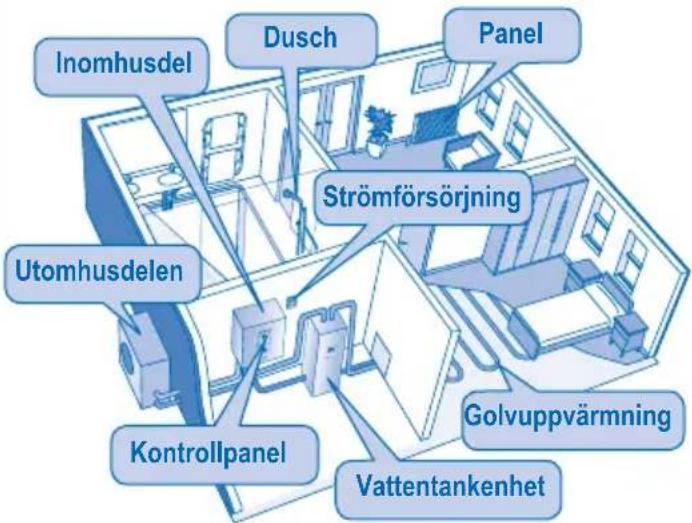

- Panasonic Luft-till-Vatten-Värmepump är ett split-system som består av endast en inomhusenhet och en utomhusenhet. Det här systemet ärlt till för att användas med Panasonic ackumulatortank.

Om du använder Panasonics Luft-till-Vatten-Värmepump med en ackumulatortank från en annan tillverkare än Panasonic, kan Panasonic varken garantera god prestanda eller tillförlitlig drift.

• I denna manual beskrivs hur du använder värmepumpsystemet mellan inomhus- och utomhusenheterna enbart.
• För annan användning av t.ex. vattentank, värmeelement och golvvärmesystem, se bruksanvisningen från respektive tillverkare.

För att undvika skada på dig själv, skada på andra, eller skada på egendom, var god iaktta följande.

Felaktig användning orsakad av att skötselanvisningen inte följts kan leda till skador, nedan klassas deras allvar:

Denna symbol varnar för dödsfara eller VARNING alvarnga skador.

Denna symbol varnar för personskada eller FORSIKTIGHET skada på egendom.

Instruktioner klassifi ceras med följande symboler:

Denna symbol betecknar en handling som är FÖRBJUDEN.

Denna symbol betecknar ett handhavande som MÅSTE UTFÖRAS.

WARNING

INOMHUS- OCH UTOMHUSENHET

Denna apparat är inte avsedd att användas av personer (inklusive barn) med reducerad fysiska, sensoriska eller mentala färdigheter, eller brist på erfarenhet och kunskap, ifall de inte övervakats eller instruerats om användandet av kplANDENn person som ansvarar för deras säkerhet.

Barn bör övervakas för att se till att de inte leker med apparaten.

Var god rådfråga auktoriserad återförsäljare eller specialist för att reparera, installera, avlägsna och återinstallera enheten. Felaktig installation och hantering orsakar läckage, elstöt eller eldsvåda.

Installera inte enheten i en potentiellt explosiv eller lättantändlig miljö. Underlåtenhet i detta kan resultera i skada till följd av eldsvåda.

För inte in dina fi ngrar eller andra föremål i inomhus- eller utomhusenheten, eftersom roterande delar kan orsaka personskada.

Rör inte utomhusenheten under blixtoväder, då det kan orsaka elstöt.

Försök inte reparera enheten på egen hand. Detta kan i så fall orsaka personskada, om det görs på fel sätt.

Installera inte inomhusenheten utomhus. Den är endast utformad för installation inomhus.

VARNING
STRÖMFÖRSÖRJNING
	Använd inte modifi erad sladd,förgreningssladd, förlängningssladd ellerospecifi cerad sladd för att undvikaöverhettning och eldsvåda.
	Dela inte samma strömuttag med annan utrustningför att undvika överhettning och eldsvåda.
	Manövrera inte enheten med våta händer för attundvika elstöt.
	Om elkabeln är skadad måste den bytas avtillverkaren eller auktoriserad serviceverkstad ellermotsvarande behörig person för att undvika skador.
	Denna enhet är utrustad med Jordfelsskydd(RCCB). Du rekommenderas starkt att kontrolleraRCCB:ns drift efter installationen och medjämna mellanrum efter service eller underhåll avauktoriserad återförsäljare för att försäkra dig omatt den är i gott skick. Annars kan den orsaka elstötteller eldsvåda, ifall fel uppstår på den.
	Du rekommenderas starkt att installera den medRestströmenhet (RCD) på platsen för att förhindraelstöt eller brand.
	Det rekommenderas att man har på sig handskarunder service och underhåll för att undvika skada.
	Utrustningen måste jordas för att förhindra elstötaroch brand.
	Undvik elstöt genom att stänga avströmförsörjningen då:- Före rengöring eller service.- Längre tid utan användning.- Onormalt starkt blixtoväder.
	Denna apparat är till för fl era användare. Allaströmförsörjningskretsar måste vara avstängdainnan något av uttagen på inomhusenhetenanvänds för att undvika elektrisk stöt, brand ellerdödlig skada.
	Sluta använda produkten om något onormalt/fel uppträder och koppla ur strömkontakteneller stäng av med strömväxlaren ochbrytaren. (Risk för rök/eld/elstöt)
Exempel på vad som äronormalt/fel	• RCCB:n stängs av av sig själv.• Bränd lukt, onormala störljud eller vibrationsljudkan observeras då enheten är i drift.• Varmt vatten fortsätter komma från enheten.
Kontakta omedelbart din lokala återförsäljareför underhåll/reparation.

FÖRSIKTIGHET

INOMHUS- OCH UTOMHUSENHE

Tvätta inte inomhusenheten med vatten, bensen, thinner eller skurpulver.

Installera inte enheten nära någon antändbar utrustning eller i våtrum. Det fi nns i så fall risk för elstöt eller eldsvåda.

Rör inte utgående varmvattenrör vid inomhusenheten under användning.

Ställ ingenting ovanpå eller under enheten.

Sitt inte och ställ dig inte på enheten, eftersom du då kan trilla och skada dig.

Rör inte den vassa aluminiumfl änsen, eftersom vassa delar kan orsaka personskada.

Se till så att dräneringsslangen är korrekt ansluten. Annars kan läckage uppstå.

Kontrollera installationskonsollerna med jämna mellanrum för att vara säker på att inga skador uppstått. Efter längre användningsperioder, kan installationskonsollernas styrka ha försvagats.

KONTROLLPANEL

Låt inte kontrollpanelen bli våt. Det fi nns i så fall risk för elstöt eller eldsvåda.

Tryck inte på knapparna på kontrollpanelen med hårdå, spetsiga föremål. Det kan i så fall orsaka skada på enheten.

Tvätta inte kontrollpanelen med vatten, bensen, thinner eller skurningspulver.

Utför inte kontroll eller service av kontrollpanelen själv. Var god rådfråga auktoriserad återförsäljare. Detta kan annars orsaka personskada, om det görs på fel sätt.

	Sluta använda produkten om något onormalt/fel uppträder och koppla ur strömkontakten eller stäng av med strömväxlaren och brytaren. (Risk för rök/eld/elstöt)
Exempel på vad som är onormalt/fel	RCCB:n stängs av av sig själv.Bränd lukt, onormala störljud eller vibrationsljud kan observeras då enheten är i drift.Varmt vatten fortsätter komma från enheten.
	Kontakta omedelbart din lokala återförsäljare för underhåll/reparation.

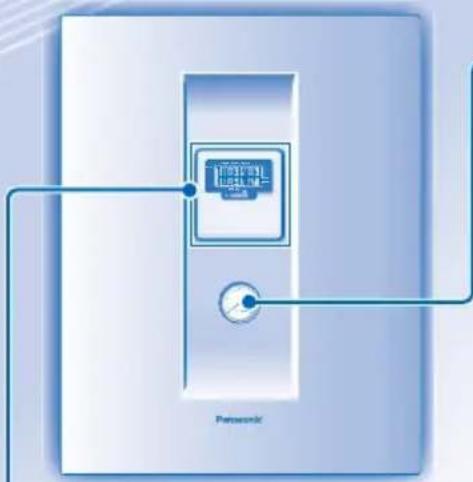

Luft/Vatten Värmepump

Inomhusdel

www.cicbank.com

Vattentrycksmätare

- Tryck inte och slå inte på glaslocket med hårda, spetsiga föremål. Detta kan skada enheten.

- Se till så att vattentrycket är mellan 0,05 till 0,2 MPa (0,1 MPa = 1 bar).

- Ifall vattentrycket är utanför området ovan, var god rådfråga auktoriserad återförsäljare.

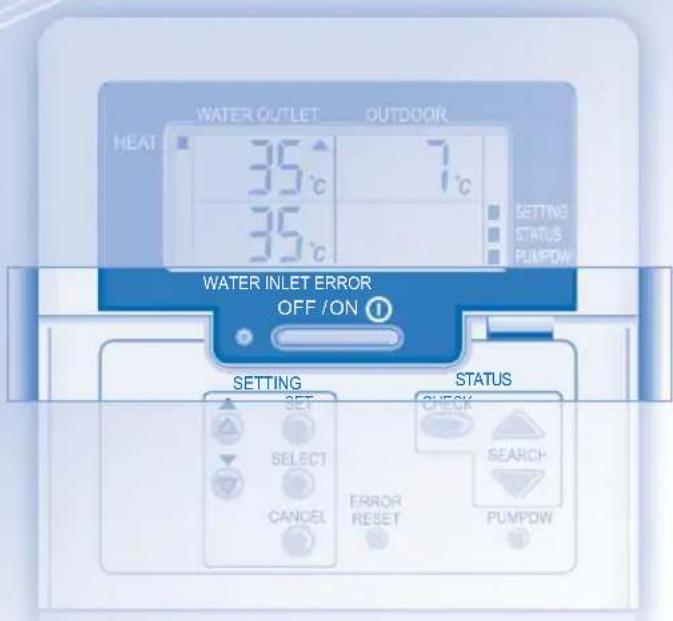

Kontrollpanel

Öppna locket för att använda knapparna

1 Knappen OFF/ON
2 Driftlampa
3 Lägesknappar
4 Knappen Felåterställning
5 Knappar för kontroll av systemstatus
6 Utpumpningsknapp
7 Display för Systemfel

8 Utpumpningsindikator
9 Systemstatusindikator
10 Lägesindikator
11 Uppvärmningsindikator
12 Display för Utgående vattentemperatur
13 Display för Inkommande vattentemperatur
14 Display för Utetemperaturen

- Enheten startar om du trycker på

- Då enheten är på (ON), är driftlampan tänd och den faktiska temperaturen för utgående vattentemperatur, inkommande vattentemperatur och utetemperaturen visas på kontrollpaneldisplayen.

- Tryck på OFF/ON ① igen för att stoppa driften.

Användningsdetaljer (Ursprungsinställning)

• Användning med ursprungställningarna sker enligt följande:
• Då Utetemperaturen (Out Lo) är lägre än 0°C, är den inställda utgående vattentemperaturen (H2O Lo) 50°C.
• Då Utetemperaturen (Out Hi) är högre än 15°C, är den inställda utgående vattentemperaturen (H2O Hi) 32°C.
• Inom det specificerade temperaturområdet för utetemperaturen (Out Lo och Out Hi), justeras utgående vattentemperatur automatiskt av systemet inom det specificerade området (H2O Lo och H2O Hi).
• Lägre temperatur i utomhusomgivningen resulterar i högre utgående vattentemperatur och vice versa.

Valfria Inställningar Valfria Inställningar

Felkodsåterställning

- Kan inte användas under normal användning.

"Pumpdown"

• Kan inte användas under normal användning.
• Om PUMPDW trycks in av misstag, tryck på OFF/ON ⏻ för att stoppa "Pumpdown".

Rekommendation

- Vi rekommenderar att en auktoriserad återförsäljare ändrar vattentemperaturområdet. Temperaturområdet för utgående vattentemperatur och utetemperaturen kan ställas in på kontrollpanelen.

Utför stegen nedan för att ställa in det önskade temperaturområdet.


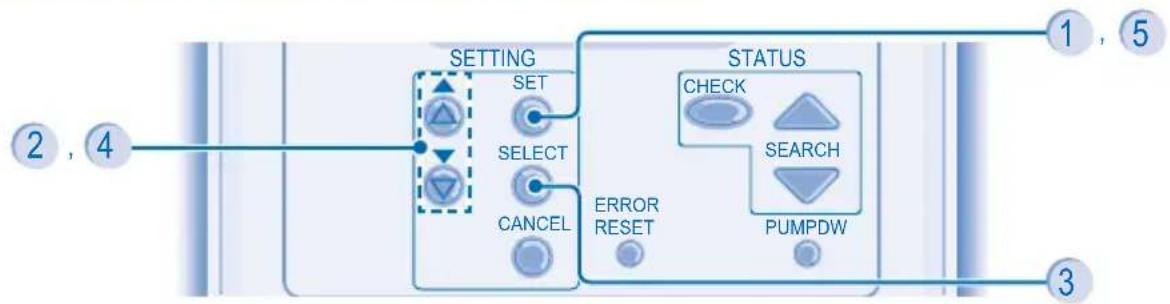

STEG 1: Tryck in SET i 5 sekunder för att gå till läget SETTING. "SETTING"-indikatorn är på (ON).

STEG 2: Tryck på eller för att välja en parameter.

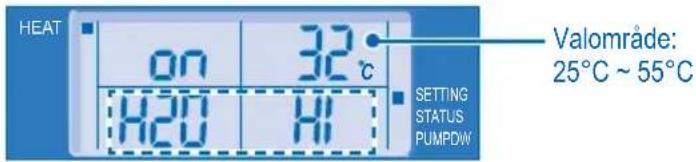

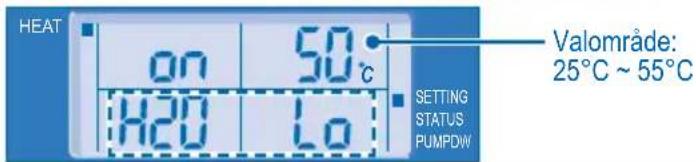

H2O Lo: Inställd utgående vattentemperatur vid låg inställd utetemperatur

H2O Hi: Inställd utgående vattentemperatur vid hög inställd utetemperatur

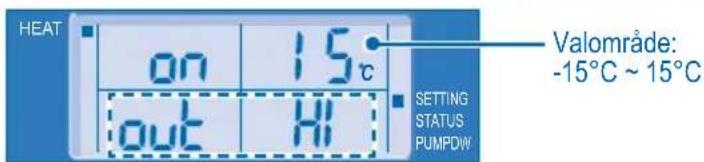

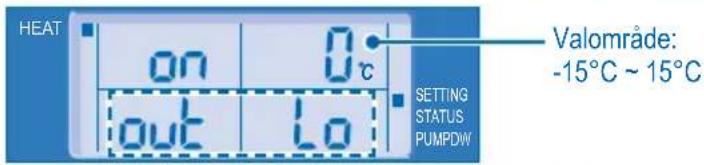

Out Lo: Låg inställd utetemperatur

Out Hi: Hög inställd utetemperatur

Obs: Var god se till att Hög inställd utetemperatur (Out Hi) alltid är högre än Låg inställd utetemperatur (Out Lo).

STEG 3: Efter att du valt önskad parameter, tryck på ⚫ för att gå till parametern. "indikatorn blinkar då en parameter är vald.

STEG 4: Tryck på eller för att ställa in den önskade temperaturen.

STEG 5: Tryck på SET igen för att bekräfta inställningen.

• Repetera steg 2 till 5 för att ställa in andra parametrar.
• Tryck på eller vänta i 30 sekunder för att gå ur läget SETTING.
• Inställningstemperaturen kommer att lagras i systemet efter att den bekräftats.
• Läget "SETTING" kan inte aktiveras då "PUMPDW" -och "STATUS" -indikatorn är på (ON).

FÖRSIKTIGHET

- Slå ifrån strömmen innan rengöring.

Inomhusdel & Kontrollpanelen

• Stänk inte vatten direkt på enheten.
  • Torka försiktigt med en torr, mjuk trasa.

Externt Filter Externt Filter

- Rengör det externa filtret minst en gång per år. Om du inte gör det kan det resultera i att filtret täpps igen, och att enheten därigenom får driftstopp. Var god rådfråga auktoriserad återförsäljare.

Utomhusdelen

• Hindra inte luftintag eller luftutlopp, då detta kan resultera i lägre prestanda eller sönderkörning. Var god avlägsna hinder för att säkra ventileringen.
• Under vintern, var god rengör från och avlägsna snö nära utomhusenheten så att luftintag och luftutlopp inte täcks av snö.

Inspektion

• För att säkra optimal prestanda hos enheten, måste säsongsundersökningar på enheten, det externa filtret och fältkabeldragningen utföras med jämna mellanrum. Detta underhåll bör utföras av en auktoriserad återförsäljare.
• Avlägsna eventuella hinder i luftintaget och luftutloppet på utomhusenheten.

Om Värmepumpen Inte Ska Anvävdas Under Längre Tid

- Slå ifrån strömmen.

Utför stegen nedan för att kontrollera systemstatus

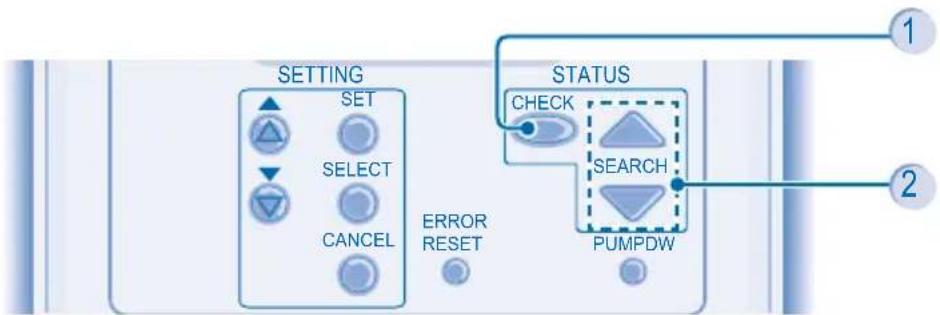

STEG 1: Tryck in CHECK i 5 sekunder för att gå till läget STATUS.

STEG 2: Tryck på eller för att kontrollera Vatteninloppstemperaturen, Tanktemperaturen, Kompressordriftsfrekvensen eller Felhistorian.

• Tryck på 📂 eller vänta i 30 sekunder för att gå ur läget STATUS.
• Då läget STATUS aktiverats, är "STATUS"-indikatorn på (ON).
• Läget STATUS kan inte aktiveras när indikatorn "SETTING" lyser.

Följande symptom är ej tecken på tekniska fel.

Symptom Orsak
Låter som rinnande vatten under drift. • Flöde av köldmedium inuti enheten.
Driften fördröjs några minuter efter återstart. • Fördröhningen utgör ett skydd för enhetens kompressor.
Utomhusdelen avger vatten/ånga.	• Kondensering eller avdunstning sker på rören.
Utomhusenheten släpper ut ånga i uppvärmningsläget.	• Detta beror på avfrostningsfunktionen i värmeväxlaren.
Utomhusenheten fungerar inte.	• Då utomhustemperaturen är utanför tillåtna driftförhållanden, aktiveras värmepumpsystemets säkerhetsfunktion.
Stängs Luft-till-Vatten värmepumpssystemet av.	• Om temperaturen på inloppsvattnet till inomhusenheten är lägre än 20°C. Ställ in temperaturen för tankens värmare till minst 20°C.
Systemet har svårt med uppvärmningen.	• Då uppvärmningen görs av inomhusenheten tillsammans med golvvärme eller radiatorer samtidigt, kan det förekomma att varmvattentemperaturen blir lägre vilket ger upphov till att golvvärmen eller radiatorernas uppvärmningsförmåga försvagas.• Då lufttemperaturen utomhus är låg, kan uppvärmningen försvåras.• Blockeras utloppet eller inloppet på utomhusenheten av en snöhög?• Då utgående vattentemperatur är lågt inställd, kan uppvärmningen försvåras.
Systemet blir inte varmt med en gång.	• På grund av värmepumpsystemets utformning, kan det ta lite tid att värma upp vattnet om enheten används från kallstart.
Driften startar efter att strömmen satts på igen.	• Automatisk återstart är igång och aktiveras.

Kontrollera följande innan du ringer för att få hjälp.

Symptom	Kontrollera
Uppvärmningen fungerar inte effektivt. • Ställ in temperaturen korrekt.Är radiatorventilerna stängda?Ta bort eventuella hinder vid utomhusenhetens luftintag och luftutlopp.
Det hörs oljud under drift. • Kontrollera ifall enheten har installerats med en lutning eller om locket inte är stängt ordentligt.
Enheten fungerar inte. • Kontrollera ifall strömbrytaren är frånslagen.
Driftlampan tänds inte eller kontrollpaneldisplayen är släckt.	Är strömmen av eller är det strömavbrott?

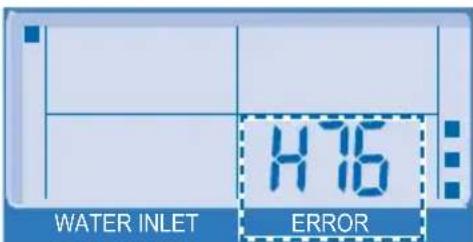

Driftlampan blinkar och felkod visas på kontrollpaneldisplayen.

- Stäng av enheten och meddela felkoden till auktoriserad återförsäljare.

ICKE FUNKTIONSDUGLIGA KRITERIER

STÄNG AV STRÖMTILLFÖRSELN och rådfråga sedan auktoriserad återförsäljare under följande omständigheter:

• Onormala ljud vid drift.
• Vatten/främmande partiklar har kommit in i kontrollpanelen.
  • Vattenläcka från inomhusenheten.
  • Jordfelsbrytare eller säkring löser ut.
• Elkabeln överhettas.
• Brytare eller knappar fungerar inte korrekt.

Information för Användare om Insamling och Avyttring av Gammal Utrustning

Dessa symboler på produkterna, förpackningen, och/eller medföljande dokument betyder att använda elektriska och elektroniska produkter inte får blandas med vanligt hushållsavfall.

För riktig behandling, återställande behandling och återvinning av gamla produkter, var god ta dem till tillämpliga insamlingsplatser, enligt för dig gällande nationell lagstiftning och Direktiven 2002/96/EC och 2006/66/EC.

Genom att avyttra dessa produkter på rätt sätt, hjälper du till att spara värdefulla tillgångar och förhindra möjliga negativa effekter på människors hälsa och miljön som annars kan uppkomma av oriktig avfallshantering.

För mer information om insamling och återvinning av gamla produkter, var god kontakta din lokala kommun, ditt avfallshanteringsföretag eller försäljningsplatsen där du inhandlade varorna.

Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska Unionen

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

[Information om avfallshantering i länder utanför den Europeiska unionen]

Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.

- Innstillingstemperaturen lagres i systemet när den blir bekreftet.

- Slå av strømforsyningen.
