BRUKSANVISNING WH-UD12CE5A1 PANASONIC

Innan du använder enheten, läs noga igenom denna bruksanvisning och spara den för framtida bruk.

Innan du använder enheten, se till att installationen har utförts noggrant och korrekt av auktoriserad återförsäljare som följt de givna installationsinstruktionerna.

NORSK

12\~21

Tack för ditt inköp av

Panasonic -produkt

Bilderna i denna skötselanvisning är endast illustrativa och kan därför skilja sig från den faktiska modellen. Förändringar kan göras utan föregående meddelande angående framtida förbättringar.

TILLÅTNA
DRIFTSFÖRHÅLLANDEN

Vattenutloppstemperatur (°C)		Inomhus
VÄRME	Max. 55
	Min. 25
KYLA	Max. 20
	Min. 5

Omgivningstemperatur (°C)		Utomhus
VÄRME	Max. 35
	Min. -20
KYLA	Max. 43
	Min. 16

MÄRK : Då utomhustemperaturen är utanför temperaturområdet ovan, sjunker uppvärmningskapaciteten avsevärt och utomhusenheten kan stoppa för skyddskontroll. Enheten startas om automatiskt efter en kort tid när utetemperaturen är tillbaka inom gränserna.

SÄKERHETSFÖRESKRIFTER

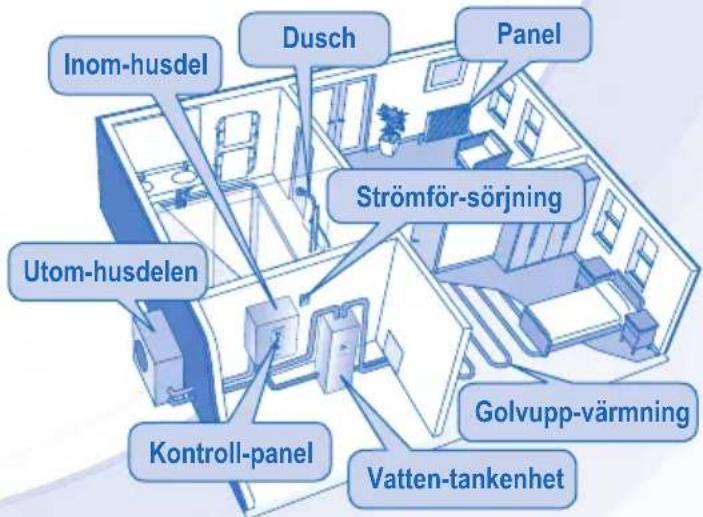

• Panasonics Luft-till-Vatten-Värmepump är ett split-system som består av endast en inomhusenhet och en utomhusenhet. Det här systemet är tillverkat för att användas med Panasonics ackumulatortank. Om du använder Panasonics Luft-till-Vatten-Värmepump, med en ackumulatortank från en annan tillverkare än Panasonic, kan Panasonic varken garantera god prestanda eller tillförlitlig drift.
• I denna manual beskrivs hur du använder värmepumpsystemet mellan inomhus- och utomhusenheterna enbart.
• För andra funktioner som vattentank, radiator, extern termokontroll och golvvärmesystem, se bruksanvisningarna från respektive tillverkare.

För att undvika skada på dig själv, skada på andra, eller skada på egendom, var god iaktta följande.

Felaktig användning orsakad av att skötselanvisningen inte följts kan leda till skador, nedan klassas deras allvar:

WARNING

Denna symbol varnar för dödsfara eller allvarliga skador.

FÖRSIKTIGHET

Denna symbol varnar för personskada eller skada på egendom.

Instruktioner klassifi ceras med följande symboler:

Denna symbol betecknar en handling som är FÖRBJUDEN.

Denna symbol betecknar ett handhavande som MÄSTE UTFÖRAS.

WARNING

INOMHUS- OCH UTOMHUSENHET

Denna apparat är inte avsedd att användas av personer (inklusive barn) med reducerad fysiska, sensoriska eller mentala färdigheter, eller brist på erfarenhet och kunskap, ifall de inte övervakats eller instruerats om användandet av apparaten av en person som ansvarar för deras säkerhet. Barn bör övervakas för att se till att de inte leker med apparaten.

Var god konsultera auktoriserad återförsäljare eller specialist för att rengöra de inre delarna, reparera, installera, avlägsna och återinstallera enheten. Felaktig installation och hantering orsakar läckage, elchock eller eldsvåda.

Kontrollera med en auktoriserad återförsäljare eller specialist om användandet av det angivna köldmediumet. Användning av ett annat köldmedium är det som är specifi cerat kan ge upphov till produktskada, läckage och skada.

Installera inte enheten i en potentiellt explosiv eller lättantändlig miljö. Underlåtenhet i detta kan resultera i skada till följd av eldsvåda.

För inte in dina fi ngrar eller andra föremål i inomhus- eller utomhusenheten, eftersom roterande delar kan orsaka personskada.

Rör inte utomhusenheten under blixtoväder, då det kanorsaka elstöt.

WARNING
INOMHUS- OCH UTOMHUSENHET
	Sitt inte och ställ dig inte på enheten, eftersom du då kan trilla och skada dig.
	Installera inte inomhusenheten utomhus. Den är endast utformad för installation inomhus.
STRÖMFÖRSÖRJNING
	Använd inte modifi erad sladd,förgreningssladd, förlängningssladd eller ospecifi cerad sladd för att undvika överhettning och eldsvåda.
	För att förhindra överhettning, eldsvåda eller elchock:• Dela inte det använda uttaget med annan utrustning.• Manövrera inte enheten med våta händer.• Böj inte elsladden för mycket.
	Om elkabeln är skadad måste den bytas av tillverkaren eller auktoriserad serviceverkstad eller motsvarande behörig person för att undvika skador.
	Denna enhet är utrustad med Jordfelsskydd (RCCB). Du rekommenderas starkt att kontrollera RCCB:ns drift efter installationen och med jämna mellanrum efter service eller underhåll av auktoriserad återförsäljare för att försäkra dig om att den är i gott skick. Annars kan den orsaka elstöt eller eldsvåda, ifall fel uppstår på den.
	Du rekommenderas starkt att installera den med Restströmenhet (RCD) på platsen för att förhindra elstöt eller brand.
	Sluta använda produkten om något onormalt/fel uppträder och koppla ur strömkontakten eller stäng av med strömväxlaren och brytaren. (Risk för rök/eld/elstöt)Exempel på vad som är onormalt/fel• RCCB:n stängs av av sig själv.• Bränd lukt, onormala störljud eller vibrationsljud kan observeras då enheten är i drift.• Varmt vatten fortsätter komma från enheten. Kontakta omedelbart din lokala återförsäljare för underhåll/reparation.
	Det rekommenderas att man har på sig handskar under service och underhåll för att undvika skada.
	Utrustningen måste jordas för att förhindra elstötar och brand.
	Undvik elstöt genom att stänga av strömförsörjningen då:- Före rengöring eller service.- Längre tid utan användning.
	Denna apparat är till för fl era användare. Alla strömförsörjningskretsar måste vara avstängda innan något av uttagen på inomhusenheten används för att undvika elektrisk stöt, brand eller dödlig skada.

FÖRSIKTIGHET

FÖRSIKTIGHET
INOMHUS- OCH UTOMHUSENHET
	Tvätta inte inomhusenheten med vatten,bensen, thinner eller skurpulver.
	Installera inte enheten nära någon antändbar utrustning eller i våtrum. Det fi nns i så fall risk för elstöt eller eldsvåda.
	Rör inte utgående varmvattenrör vid inomhusenheten under användning.
	Ställ ingenting ovanpå eller under enheten.
	Rör inte den vassa aluminiumfl änsen, eftersom vassa delar kan orsaka personskada.
	Använd inte systemet under sterilisering för att förhindra brännskador eller överhettning vid duschning.
	Se till så att dräneringsslangen är korrektansluten. Annars kan läckage uppstå.
	Efter en längre tids användning, se till så att monteringskonsolen inte är försvagad för att undvika att enheten faller ner.
	Fältinställningarna för steriliseringsfunktionen måste konfugureras av en auktoriserad återförsäljare enligt lagar och föreskrifter.
KONTROLLPANEL
	Låt inte kontrollpanelen bli våt. Det fi nns i så fall risk för elstöt eller eldsvåda.
	Tryck inte på knapparna på kontrollpanelen med hårda, spetsiga föremål. Det kan i så fall orsaka skada på enheten.
	Tvätta inte kontrollpanelen med vatten, bensen, thinner eller skurningspulver.
	Utför inte kontroll eller service av kontrollpanelen själv. Var god rådfråga auktoriserad återförsäljare. Detta kan annars orsaka personskada, om det görs på fel sätt.

KONTROLLPANEL

• En del av funktionerna som beskrivs i denna manual kanske inte finns tillgångliga på din enhet.
• Rådfråga din närmaste auktoriserade återförsäljare för mer information.
  • Under normal användning används inte knapparna 🔒, 🔒 eller 🔒.

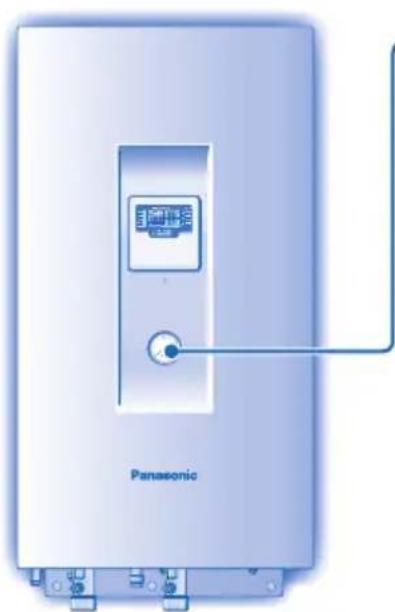

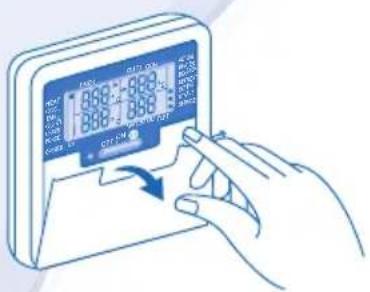

Öppna luckan för att använda knapparna.


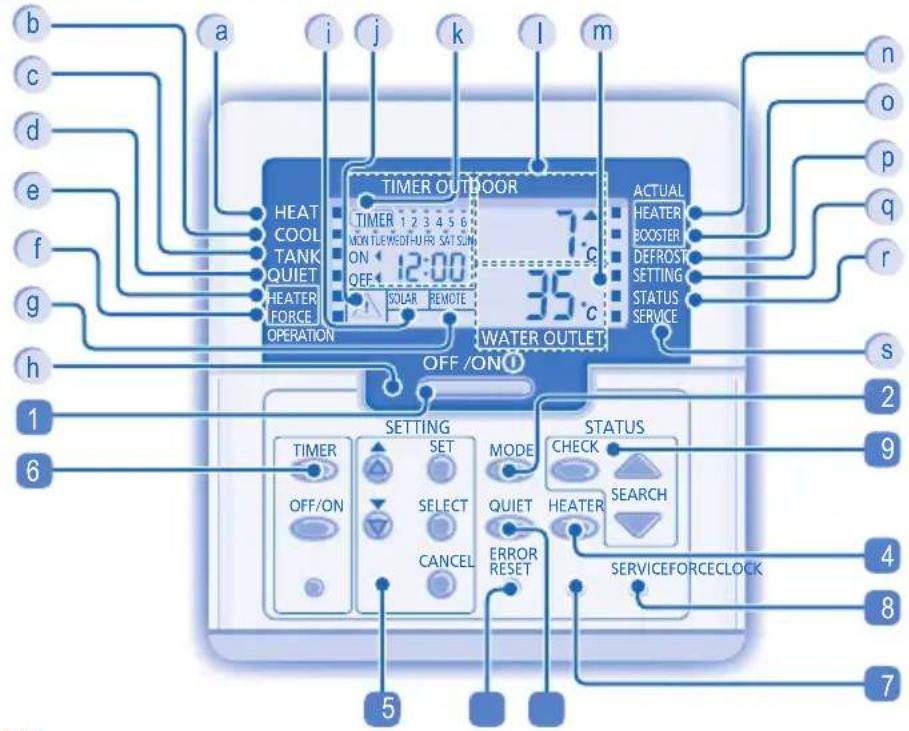

KONTROLLPANELENS DISPLAY

a Värmeläge OFF/ON-indikator
b Kylläge OFF/ON-indikator
c Indikator för tankläge
d Indikator för tyst läge
e Indikator för Aktivering/Inaktivering för Reservvärmare
f Tvinga Värmarbegäran OFF/ON-indikator
g Display för Ansluten Extern Termokontroll
h Driftlampa
i Solpanel
j Varningsindikator (tanktemperatur över 60°C)

k Timer/Klockinställningsdisplay
1 Display för Utetemperaturen
m Display för Utgående vattentemperatur
n (OFF/ON)-indikator för faktisk reservvärme
(OFF/ON)-indikator för faktisk boostervärme
p OFF/ON-indikator för systemavfrostning
q Systeminställningsläge OFF/ON-indikator
r Kontrollera Systemstatusläge OFF/ON-indikator
s OFF/ON-indikator för systemserviceläge

KONTROLLPANELENS KNAPPAR

1 Knappen OFF/ON
2 Knappen Funktionsläge
3 Knappen Tyst Drift
4 Aktiveringsknapp för Inomhusenhetens Reservvärmare
5 Lägesknappar

6 Timerinställningsgruppknappar
7 Knappen Tvinga Uppvärmarläget
8 Knapp för systemserviceläge
9 Knapp för kontroll av systemstatus
10 Knappen Felåterställning

KONTROLLPANELFÖRBEREDELSE

Ställa in Aktuell Dag och Tid

1. Tryck på CLOCK
2. Tryck på ⬆ eller för att ställa in aktuell dag.
3. Tryck på SET för att bekräfta.
4. Upprepa steg 2 och 3 för att ställa in aktuell tid.

Noteringar:

• Den aktuella dagen och tiden behöver ställas in då:
• Strömmen sätts på första gången.
• En lång tid gått sedan strömmen senast sattes på.
• Den aktuella tiden som har ställts in blir standardtid för alla Timerfunktioner.

STÄLLA IN SPECIALFUNKTIONERNA

• Efter den första installationen kan du justera inställningarna manuellt. Den första inställningen förblir aktiv tills användaren ändrar den.
• Kontrollpanelen kan användas för multipla installationer. En del funktioner kanske inte är tillgängliga på din enhet.
• Kontrollera att funktionslysdioden är släckt innan du gör inställningar.

1. Tryck in och CHECK samtidigt i 5 sekunder för att gå till läget specialinställning. "SETTING"- och "STATUS"-indikatorn är på (ON).
2. Tryck på ⬆ eller för bläddra bland funktionerna.
3. Tryck på SELECT för att gå till funktionen.
4. Tryck ⚠ eller ⚡ för att aktivera, YES eller inaktivera NO funktionen eller ställ in andra alternativ.
5. Tryck på SET för att bekräfta.

Steg Kontrollpanelens display Beskrivning

1	ro on	con	Extern termokontroll (YES / NO)För att ställa in anslutningen för extern termokontroll.
2	HEATER	CAP	Val av kapacitet för reservvärmare inomhus (3kW / 6kW / 9kW)För att minska värmareffekten närhelst det behövs. Alternativen varierar beroende på modellen.
3	Ant	FrE	Funktion för att förhindra att vattensystemet fryser (YES / NO)För att aktivera eller inaktivera funktionen för att förhindra att vattensystemet fryser när enheten är avstängd (OFF).
4	TANK	con	Tankanslutning (YES / NO)För att ställa in tankanslutning.Obs! Om inställningen för "Tank connection" är "NO", hoppar man över steg 5 ~ 14.
5	SOLAR	Pry	Solprioritet (YES / NO)Välja om solvärme ska användas för att värma upp vattentanken.
6	COOL	Pry	Kylningsprioritet (YES / NO)För att välja rumskylning som prioritet under COOL + TANK-läge.Om inställningen för "Kylningsprioritet" är "YES", är steg 8 ~ 9 irrelevanta för COOL + TANK-läge.
7	HEAT	Pry	Värmningsprioritet (YES / NO)För att välja rumsuppvärmningen som prioritet i läge HEAT + TANK.Obs! Om inställningen för "Uppvärmningsprioritet" är "YES", är steg 8 ~ 9 irrelevanta för HEAT + TANK-läget.
8	COOL/HEAT	int	Intervallinställning för kylning/uppvärmningFör att ställa in timern för kylningsläge eller uppvärmningsläge under COOL + TANK-läge eller HEAT + TANK-läge (0,5 timmar ~ 10 timmar). Om både "Uppvärmningsprioritet" och "Kylningsprioritet" är "YES", ska du hoppa över steg 8 ~9.
9	TANK	int	Tankens Uppvärmning IntervallinställningFör att ställa in timern för Tank under COOL + TANK-läge eller HEAT + TANK-läge (5 minuter ~ 1 timme 35 minuter).
10	BOOSTER	htr	Boostervärmarfunktion (YES / NO)Aktivera eller inaktivera funktionen för tankboostervärmare.Obs! Om inställningen för "Booster heater function" är "NO" hoppar man över steg 11.
11	BOOSTER	dly	Effektivare Värmare FördröjningstidsinställningFör att ställa in fördröjningstimer för booster-värmare på ON om vattentanktemperaturen inte är uppnådd (20 minuter ~ 1 timme 35 minuter).

• Använd inte systemet under sterilisering för att förhindra brännskador eller överhettning vid duschning.
• Fältinställningarna för steriliseringsfunktionen måste konfugureras av en auktoriserad återförsäljare enligt lagar och föreskrifter.

12	5t rL	Fun	Sterilisering (YES / NO)För att ställa in sterilisering, om det behövs.Obs! Om inställningen för "Sterilization" är "NO", Steg 13 ~ 15 hoppas över.
13	5tr		Sterilisering Dag & Tid InställningFör att ställa in timern för sterilisering (endast en gång i veckan, fungerar även i standbyläget).
14	5t rL	bo	Sterilisering TemperaturinställningFör att ställa in temperaturen för steriliseringsfunktionen ( 40^ 75^ ).
15	5tr	oPr	Fortsatt Sterilisering TidFör att ställa in timern till att behålla uppvärmningstemperaturen för att slutföra steriliseringsfunktionen (5 minuter ~ 1 timme).

- Då enheten är på (ON), är driftlampan tänd och den faktiska temperaturen för vattenutloppet och utomhusomgivningen visas på kontrollpaneldisplayen.

VÄLJA FUNKTIONSLÄGE

- HEAT MODE

• För att sätta panel/golvvärmningens drift till ON eller OFF.
• I detta läge förser utomhusenheten inomhusenheten med värmningskapacitet.

- HEAT + TANK MODE

• I detta läge förser utomhusenheten sanitetstanken och inomhusenheten med värmningskapacitet.
• Denna funktion används inte då sanitetsvattentanken inte är installerad.

• TANK MODE

• För att sätta sanitetstankens drift till ON eller OFF.
• I detta läge förser utomhusenheten sanitetstanken med värmningskapacitet.

- COOL MODE

• För att sätta paneldriften till ON eller OFF.
• I detta läge förser utomhusenheten inomhusenheten med kylningskapacitet.

- COOL + TANK MODE

• I detta läge förser utomhusenheten inomhusenheten med kylningskapacitet.
• Inomhusenheten kontrollerar effektivare värmare i sanitetstanken.

FÖR ATT FÅ EN TYST OMGIVNING

- Denna funktion reducerar utomhusenhetens störljud. I detta läge kan uppvärmnings-/kylningskapaciteten minskas.

FÖR ATT AKTIVERA RESERVVÄRMAREN

• Reservvärmaren ger extra värmningskapacitet vid kalla utomhustemperaturer och kan endast användas i värmelägesdrift för inomhusenheten efter aktivering genom att denna knapp trycks in.
• Backupvärmaren ställs automatiskt till ON då inställningförhållandena är uppfyllda.
• För att inaktivera Värmedriften manuellt, tryck på respektive knapp igen.

KONTROLLERA SYSTEMSTATUSLÄGE

1. Tryckin CHECK i 5 sekunder för att gå till läget STATUS.
2. Tryck på ▲ eller ▼ för att kontrollera Vatteninloppstemperaturen, Kompressordriftsfrekvensen eller Felhistorian.

• Tryck på för att gå ur läget STATUS.
• Då läget STATUS aktiverats, är "STATUS"-indikatorn på (ON).
• Läget STATUS kan inte aktiveras när indikatorn "SETTING" lyser.

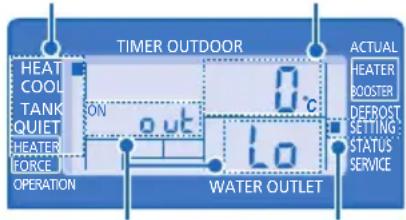

AVANCERAD ANVÄNDNING

• Du rekommenderas starkt att kontakta närmaste auktoriserade återförsäljare för att ändra vattentemperaturområdet.
• Med kontrollpanelen kan du ställa in temperaturområdet för vattenutloppstemperaturen och den omgivande utomhustemperaturen.

Driftsläge Temperaturdisplay

Parameter *
SETTING-indikator

1. Tryck in SET i 5 sekunder för att gå till läget SETTING. "SETTING"-indikatorn är på (ON).
2. Tryck på eller för att välja en parameter.
3. Efter att du valt önskad parameter, tryck på SELECT för att gå till parametern.
4. Tryck på ⬆ eller för att ställa in den önskade temperaturen.
5. Tryck på SET igen för att bekräfta inställningen.
6. Repetera steg 2 till 5 för att ställa in andra parametrar.

Driftsläge Parameter * Beskrivning

HEAT	out Lo	Låg utomhustemperatur inställd (-15°C ~ 15°C).
HEAT	out H,	Hög utomhustemperatur inställd (-15°C ~ 15°C).
HEAT	H20 Lo	Vattenutloppstemperaturen inställd vid låg omgivand utomhustemperatur (25°C ~ 55°C).
HEAT	H20 H,	Vattenutloppstemperaturen inställd vid hög omgivande utomhustemperatur (25°C ~ 55°C).
HEAT	OFF	Inställd temperatur för ställande av värmardriften till OFF (5°C ~ 35°C).
HEATER	out on	Den omgivande utomhustemperaturen inställd för ställande av värmardriften till ON (-15°C ~ 20°C).
COOL	SET	Vattentemperaturen inställd under kylläge (5°C~20°C)
TANK	SET	Sanitetstank inställd temperatur (40°C ~ 75°C).

VATTENTEMPERATUR TERMOVÄXLINGSINSTÄLLNING

1. Tryck på SET inom 5 sekunder.

- Upprepa steg 3 till 5 för att ställa in önskad växlingstemperatur (-5°C \~ 5°C).

Noteringar:

• Tryck på CANCEL eller vänta i 30 sekunder för att gå ur läget "SETTING".
• Inställningstemperaturen kommer att lagras i systemet efter att den bekräftats.
• Läget "SETTING" kan inte aktiveras då "SERVICE" -och "STATUS" -indikatorn är på (ON).

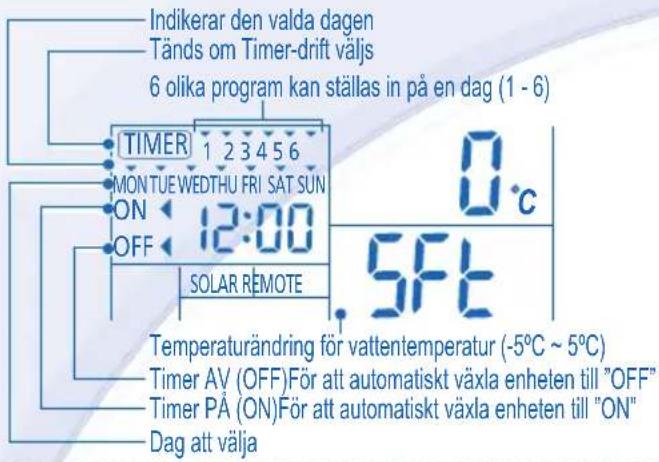

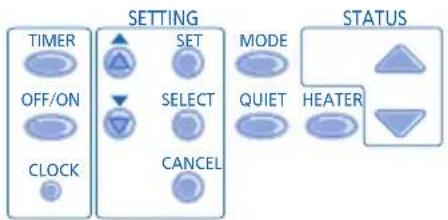

VECKOVIS TIMERINSTÄLLNING

Funktion Steg

Gå till timerläge	Tryck påTIMER.
Ställ in dag & tid	1.Tryck påellerför att välja din önskade dag.2.Tryck påSELECTför att bekräfta.3."1" blinkar, tryck påför att ställa in program 1.4.Tryck påOFF/ONför att välja ON eller OFF för timern.5.Tryck påför för att välja din önskade tid.Du kan ställa inMODEQUIETHEATERoch önskad ändringstemperaturmed timern.6.Tryck påSETför att bekräfta program 1. Den valda dagen markeras med▼.• Efter 2 sekunder fl yttar displayen till nästa program.7.Upprepa steg 4 till 7 för att ställa in program 2 till 6.• Under timerinställningen, om ingen knapp trycks ner inom 30 sekunder, eller om knappen SETtrycks ner, bekräftas inställningen vid det ögonblicket och timerinställningen avslutas.
Lägg till/Ändra timer	Upprepa stegen ovan.
Inaktivera timer	Tryck påTIMER, och tryck sedan påCANCEL.
Aktivera timer	Tryck påTIMER, och tryck sedan påSET.
Kontrollera timer	1.Tryck påTIMER.2.Tryck påellertills din önskade dag visas, tryck påSELECTför att bekräfta ditt val.3.Tryck påellerför att kontrollera de inställda programmen.
Ta bort timer	1.Tryck påTIMER.2.Tryck påellertills din önskade dag visas, tryck påSELECTför att bekräfta ditt val.3.Tryck påfer att gå till programinställning.4.Tryck påellertills ditt önskade program visas.5.Tryck påCANCELför att ta bort programmet.

Noteringar:

- Du kan ställa in Timern för varje dag i veckan (Måndag till Söndag) med 6 program per dag.

- När enheten sätts på med Timer ON, används den tidigare inställda temperaturen för att kontrollera vattenutloppstemperaturen.

- Samma timerprogram kan inte ställas in samma dag.

- Du kan även välja samlade dagar med samma timerinställning.

• Gynnar energisparande genom att du kan ställa in upp till 6 program på en angiven dag.

- Slå ifrån strömmen innan rengöring.

RENGÖRINGSINSTRUKTIONER

• Använd inte bensol, thinner eller skurpulver.
• Använd endast tvål ( pH7) eller neutrala hushållsrengöringsmedel.
• Använd inte varmare vatten än 40°C.

RÅD

- För att säkra optimal prestanda hos enheten, måste rengöringsunderhåll utföras med jämna mellanrum. Var god rådfråga auktoriserad återförsäljare.

• Tryck inte och slå inte på glaslocket med hårda, spetsiga föremål. Detta kan skada enheten.
• Se till så att vattentrycket är mellan 0,05 till 0,3 MPa (0,1 MPa = 1 bar).
• Ifall vattentrycket är utanför området ovan, var god rådfråga auktoriserad återförsäljare.

INOMHUSDEL & KONTROLLPANELEN

• Stänk inte vatten direkt på enheten.
  • Torka försiktigt med en torr, mjuk trasa.

EXTERNT FILTER

- Rengör det externa filtret minst en gång per år. Om du inte gör det kan det resultera i att filtret täpps igen, och att enheten därigenom får driftstopp. Var god rådfråga auktoriserad återförsäljare.

UTOMHUSDELEN

• Hindra inte luftintag eller luftutlopp, då detta kan resultera i lägre prestanda eller sönderkörning. Var god avlägsna hinder för att säkra ventileringen.
• Under vintern, var god rengör från och avlägsna snö nära utomhusenheten så att luftintag och luftutlopp inte täcks av snö.

INSPEKTION

• För att säkra optimal prestanda hos enheten, måste säsongsundersökningar på enheten, det externa filtret och fältkabeldragningen utföras med jämna mellanrum. Detta underhåll bör utföras av en auktoriserad återförsäljare.
• Avlägsna eventuella hinder i luftintaget och luftutloppet på utomhusenheten.

- Slå ifrån strömmen.

ICKE FUNKTIONSDUGLIGA KRITERIER

STÄNG AV STRÖMTILLFÖRSELN och rådfråga sedan auktoriserad återförsäljare under följande omständigheter:

• Onormala ljud vid drift.
• Vatten/främmande partiklar har kommit in i kontrollpanelen.
  • Vattenläcka från inomhusenheten.
  • Jordfelsbrytare eller säkring löser ut.
• Elkabeln överhettas.

PROBLEMLÖSNING

Följande symptom är ej tecken på tekniska fel.

SYMPTOM		ORSAK
Flödesljud under drift. ▶ • Flöde av köldmedium inuti enheten.
Driften fördröjs några minuter efter återstart.	▶	• Fördröjningen utgör ett skydd för enhetens kompressor.
Utomhusdelen avger vatten/ånga. ▶ • Kondensering eller avdunstning sker på rören.
Utomhusenheten släpper ut ånga i uppvärmningsläget.	▶	• Detta beror på avfrostningsfunktionen i värmeväxlaren.
Utomhusenheten fungerar inte. ▶ • Då utomhustemperaturen är utanför tillåtna driftförhållanden, aktiveras värmepumpsystemets säkerhetsfunktion.
Stängs Luft-till-Vatten värmepumpssystemet av.	▶	• Systemet går in i skyddsläge. Kompressorn stannar när vattnets inloppstemperatur är lägre än 18°C; och reservvärmaren startar när vattnets inloppstemperatur är lägre än 23°C.
Systemet har svårt med uppvärmningen. ▶ • Då uppvärmningen görs av inomhusenheten tillsammans med golvvärme eller radiatorer samtidigt, kan det förekomma att varmvattentemperaturen blir lägre vilket ger upphov till att golvvärmen eller radiatorernas uppvärmningsförmåga försvagas.• Då lufttemperaturen utomhus är låg, kan uppvärmningen försvåras.• Blockeras utloppet eller inloppet på utomhusenheten av en snöhög?• Då utgående vattentemperatur är lågt inställd, kan uppvärmningen försvåras.
Systemet blir inte varmt med en gång. ▶ • På grund av värmepumpsystemets utformning, kan det ta lite tid att värma upp vattnet om enheten används från kallstart.
Reservvärmaren startar automatiskt när den inte är aktiverad.	▶	• Starten av reservvärmaren är ett skydd för inomhusenhetens värmeväxlare.
Funktionen startar automatiskt även när timern inte är inställd på ON.	▶	• Steriliseringstimern har aktiverats.

Kontrollera följande innan du ringer för att få hjälp.

SYMPTOM	KONTROLLERA
Uppvärmningen/kylningen fungerar inte effektivt. ▶ Ställ in temperaturen korrekt.	• År panelvärmnings-/kylningsventilen stängd?• Ta bort eventuella hinder vid utomhusenhetens luftintag och luftutlopp.
Det hörs oljud under drift. ▶ Kontrollera ifall enheten har installerats med en lutning eller om locket inte är stängt ordentligt.
Enheten fungerar inte. ▶ Kontrollera ifall strömbrytaren är frånslagen.
Driftlampan tänds inte eller kontrollpaneldisplayen är släckt. ▶	• År strömmen av eller är det strömavbrott?

Driftlampan blinkar och felkod visas på kontrollpaneldisplayen.

Knappen Tvinga Uppvärmarläget

• I händelse av fel på luft-till-vatten-värmepumpsystemet kan reservvärmaren användas för uppvärmning av uppvärmningsvattnet. Tryck på FORCE för att starta reservvärmaren.
• Tryck på OFF/ON Ⓞ för att stoppa den tvingade värmardriften.
  • I Tvingat Värmarläge fungerar inga andra funktioner.

Information för Användare om Insamling och Avyttring av Gammal Utrustning

Dessa symboler på produkterna, förpackningen, och/eller medföljande dokument betyder att använda elektriska och elektroniska produkter inte får blandas med vanligt hushållsavfall.

För riktig behandling, återställande behandling och återvinning av gamla produkter, var god ta dem till tillämpliga insamlingsplatser, enligt för dig gällande nationell lagstiftning och Direktiven 2002/96/EC och 2006/66/EC.

Genom att avyttra dessa produkter på rätt sätt, hjälper du till att spara värdefulla tillgångar och förhindra möjliga negativa effekter på människors hälsa och miljön som annars kan uppkomma av oriktig avfallshantering.

För mer information om insamling och återvinning av gamla produkter, var god kontakta din lokala kommun, ditt avfallshanteringsföretag eller försäljningsplatsen där du inhandlade varorna.

Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska Unionen

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

[Information om avfallshantering i länder utanför den Europeiska unionen]

Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.

- Slå av strømforsyningen.

KRITERIER HVOR SERVICE IKKE GIS

SLÅ AV STR∅MFORSYNINGEN. Kontakt autorisert forhandler ved følgende omstendigheter:
