BRUKSANVISNING 50450 Power Super

Ikke forlat vedkløyveren när den er i gang eller er påslätt.

Brukt hydraulikkolje og brukte oljefiltre skal bortskaffes korrekt i henhold til de regler som gjelder i din kommune. Ikke hell oljen i avløpssystemet, vannårer eller ut på bakken.

För att du ska få så stor glädje som möjligt av din nya vedklyvare rekommenderar vi att du läser denna bruksanvisning och de medföljande säkerhetsföreskrifterna innan du börjar använda den. Vi rekommenderar dessutom att du sparar bruksanvisningen ifall du behöver läsa informationen om de olika funktionerna igen.

Tekniska data

Modell	50450	50480	50500
Spänning/frekvens 230 V ~ 50 Hz
Effekt 1 500 W
Kapslingsgrad	IP54
Maxstorlek för vedträn 5-25 cm diam.37 cm längd		5-25 cm diam.52 cm längd	5-25 cm diam.37 cm längd
Max tryck	4 ton	4 ton	5 ton
Hydrauliskt tryck	15 Mpa	15 Mpa	20 Mpa
Hydrauloljetankensrymd	2,4 l	3,5 l	1,6 l
Längd	780 mm	840 mm	955 mm
Bredd	270 mm	270 mm	260 mm
Höjd	510 mm	510 mm	485 mm
Vikt	37 kg	42 kg	45 kg

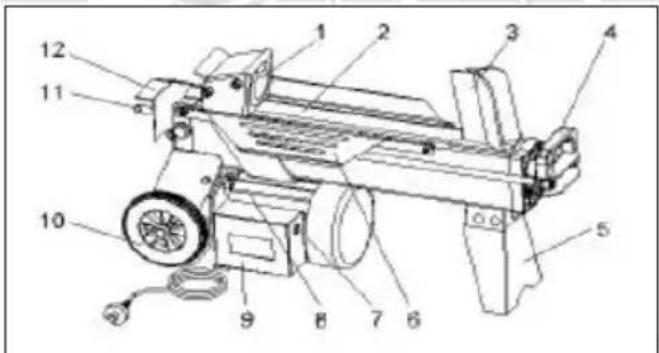

Vedklyvarens delar

1. Anhåll
2. Arbetsbord
3. Kil
4. Transporthandtag
5. Stödben
6. Stödplatta
7. Startknapp
8. Motor
9. Elskåp
10. Hjul

11. Avluftningsskruv

12. Hydrauliskt styrhandtag

13. Avskärmning till styrhandtag

14. Oljeavtappningsskruv och oljesticka

Särskilda säkerhetsföreskrifter

Vedklyvaren bör placeras på ett plant, stabilt och fast underlag och aldrig på halt eller vått underlag.

Använd aldrig en förlängningssladd som är längre än 10 meter eller som har en ledare på under 2,5 mm2.

Det är förbjudet att röka eller tända eld när vedklyvaren används eller när oljan fylls på.

Stå aldrig på vedklyvaren.

Vedklyvaren får inte användas av barn.

Försök aldrig klyva ved som innehåller spik, stålwire eller liknande.

Försök aldrig klyva två vedträn ovanpå varandra eller efter varandra på en gång.

Håll dig på avstånd från vedklyvarens rörliga delar och kil under användning.

Stick aldrig in händer eller fingrar i de sprickor

BRUKSANVISNING

som uppstår i vedträna under klyvning. De kan sluta sig igen och klämma eller krossa fingrarna. Skruven för justering av hydrauliskt maxtryck är förseglad och får under inga omständigheter justeras av någon annan än en auktoriserad reparatör.

Lämna aldrig vedklyvaren när den är igång eller påslagen.

Använd hydraulolja och använda oljefilter ska kasseras i enlighet med de regler som gäller i din kommun. Häll aldrig ut olja i avloppet, i vattendrag eller på marken.

Montera stödbenet (5) på vedklyvaren med hjälp av de medföljande bultarna.

Ställa vedklyvaren i ordning

Innan vedklyvaren startas ska avluftningsskruven (13) lossas ett par varv så att luften kan passera fritt in och ut ur oljetanken.

Det ska vara fri luftgenomströmning genom skruvhålet så länge vedklyvaren används. Om du inte luftar systemet kan de hydrauliska packningarna förstöras.

Vedklyvaren kan användas vid omgivande temperaturer på mellan 5 och 40 °C samt vid en luftfuktighet på under 50 % vid 40 °C.

Vedklyvaren ansluts till en strömkälla på 230 V och 50 Hz och med en säkring på högst 16A.

Kontrollera om de hydrauliska packningarna, slangarna eller kopplingarna läcker före varje användning.

Kontrollera oljenivån i hydrauloljetanken.

Låt motorn köra i 15 minuter innan du använder den om det är kallt.

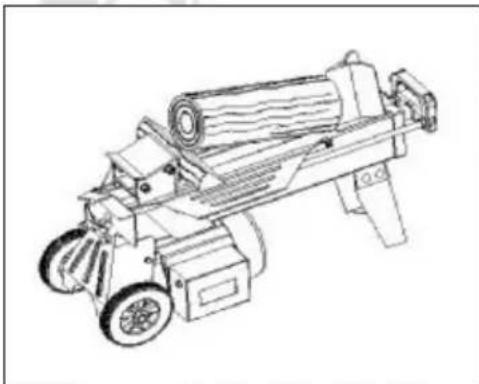

Användning

Placera det vedträ som ska klyvas stadigt på arbetsbordet (2). Vedträet ska ligga vägrätt. Försök aldrig klyva ved i en sned vinkel, och klyv alltid vedträna i fiberriktningen, aldrig tvärs över.

Alla utstickande grenar ska sågas av innan klyvning, och vedträets topp och botten ska vara så jämna som möjligt.

Försök inte att klyva färskt trä. Det spricker inte så bra, och kilen fastnar lättare i färskt trä än i torrt trä.

Tryck på utlösaren på det hydrauliska styrhandtaget (11) och lossa handtaget samtidigt som du håller in startknappen (7). Anhållet (1) för fram vedträet mot kilen, som klyver vedträet.

Om anhållet sitter fast i mer än fem sekunder under frammatningen ska du avbryta klyvningen. Vänd eventuellt vedträet och försök klyva det från en annan vinkel. Om inte heller detta lyckas är vedträet för hårt och kan inte klyvas med denna vedklyvare.

Släpp styrhandtaget eller knappen för att stoppa anhållet. Släpp båda för att föra tillbaka anhållet till utgångspositionen.

Ta genast bort kluvet trä från arbetsområdet.

Om vedträet sitter fast på kilen ska du först låta anhållet gå tillbaka helt till utgångspositionen. Sätt därefter en kilformad träbit framför anhållet och för den framåt så att det fastkilade vedträet förs över anhållet (se illustrationen).

Upprepa ev. proceduren med brantare träbitar tills vedträet har lossnat helt från kilen. Försök aldrig slå loss vedträet med en klubba eller liknande, det kan leda till personskador och skador på vedklyvaren.

BRUKSANVISNING

Underhåll

• Ta ut kontakten ur eluttaget.
- Lossa oljeavtappningsskruven (14) och lyft vedklyvaren i motoränden så att oljan rinner ut i en lämplig behållare.
- Lyft vedklyvaren i handtagsänden, fyll på ny olja och spänn åt oljeavtappningsskruven. Kontrollera oljenivån med hjälp av oljestickan.

Slipning av kilen:

Vedklyvarens kil är gjord av specialbehandlat, förstärkt stål. Efter lång tids användning eller när det behövs ska kilen slipas genom att eventuella kanter eller platta områden avlägsnas från eggen med en metallfil. Kom ihåg att alltid bryta strömmen till vedklyvaren innan du slipar!

Transport och förvaring

Vedklyvaren kan transporteras och förvaras i temperaturer mellan -25 och 55 °C.

Innan vedklyvaren flyttas måste du komma ihåg att dra åt avluftningsskruven och oljeavtappningsskruven för att undvika oljeläckage.

Du kan transportera vedklyvaren på hjulen (10) genom att fatta tag i transporthandtaget (4) och lyfta vedklyvaren något. Observera att vedklyvaren är mycket tung!

Om vedklyvaren ska lyftas med en lift eller liknande ska lyftremmarna läggas kring själva vedklyvaren. Den får aldrig lyftas från marken i transporthandtaget.

Rengöring

Bryt strömtillförseln till vedklyvaren innan rengöring.

Strömbrytaren ska alltid hållas ren, torr och fri från olja och fett.

Torka vedklyvarens ytor med en fuktig duk och eventuellt rengöringsmedel. Använd aldrig starka, slipande eller frätande rengöringsmedel på vedklyvaren eftersom detta kan skada komponenterna. Olja och fett kan tas bort med bensen eller liknande.

Felsökning

Problem	Trolig orsak	Förslag till lösning
Motorn startar inte Det kommer	ingen strömFörlängningssladden är defektFel spänningStrömbrytaren eller kondensatorn är defekt	Kontrollera säkringenUndersök förlängningssladden och byt ut den om det behövsKontrollera spänningenLåt en elektriker kontrolleravedklyvaren
Vedklyvaren fungerar, men med onormalt mycket vibrationer eller buller	Oljenivån i hydrauloljetanken är för lågFör mycket luft i det hydrauliska systemet	Kontrollera oljenivån och fyll ev. på mer hydrauloljaLufta det hydrauliska systemet
Vedklyvaren läcker olja från cylindern eller andra komponenter	För mycket luft i det hydrauliska systemetAvluftningsskruven drogs inte åt innan vedklyvaren transporteradesOljeavtappningsskruven har inte dragits åt Ventilerna och/eller packningarna är slitna	Lufta det hydrauliska systemetDra åt avluftningsskruvenDra åt oljeavtappningsskruvenKontakta din återförsäljare

KÄYTTÖOHJE

Johdanto

CE-märke monterat: 2004

Intygar härmed på eget ansvar, att:

98/37/EEC: Maskindirektivet med tillägg och rättelser.

73/23/EEC: Lågspänningsdirektivet.

89/336/EEC: EMC-direktivet + ( rättelser 93/68/EEC)
