BRUKSANVISNING 47530 Power Super

Alla rättigheter förbehälles. Innehållet i denna bruksanvisning får inte under några villkor, varken helt eller delvis, återges med hjälp av elektroniska eller mekaniska hjälpmedel, som t.ex. foto-kopiering eller fotografering, ej heller översättas eller sparas i ett informationslag-rings- och informationshämtningssystem, utan skriftligt medgivande från HP Værktøj A/S.

Om man inte följer instruktionerna i bruksanvisningen finns det risk för personskada, livsfara eller att verktyget förstörs.

Det finns risk för elstötar.

Läs noga igenom bruksanvisningen innan du börjar använda maskinen.

Ansträng dig att förstå hur maskinen fungerar och används. Underhåll maskinen enligt instruktionerna, så att den alltid fungerar på bästa sätt. Spara denna bruksanvisning och dokumentationen som följde med maskinen.

Tekniska data

Spänning 230 V

Motoreffekt 850 Watt

Obelastad hastighet/min 0-2.500

Slaglängd mm 30

Sågbladshållare UNIVERSAL

Sladdlängd 2,0 m

Vikt kg 6,0

LpA (ljudnivå) 96,6 dB(A)

LWA (ljudeffektnivå) 104,6 dB(A)

Säkerhetsinstruktioner

Läs igenom bruksanvisningen innan du börjar använda maskinen. Förvara bruksanvisningen där man lätt kommer åt den, så att den är tillgänglig för alla som använder maskinen. Utöver nedanstående instruktioner bör Arbetsinspektionens regler alltid följas.

Varning!

Vid användning av elverktyg ska följande grundläggande säkerhetsinstruktioner alltid följas för att minska risken för elstötar, personskador och eldsvåda.

Använd hörselskydd.

Ljudnivån vid bearbetning av olika materialtyper kan variera, och ibland ligger ljudnivån över 85 dB(A). Skydda därför alltid din hörsel genom att använda hörselskydd.

Håll ordning i arbetsområdet.

Om det är oordning i arbetsområdet eller på arbetsbänken ökar risken för skador.

Tänk på arbetsmiljöns påverkan.

Utsätt inte elverktyg för regn. Använd inte elverktyg där det är fuktigt eller blött. Se till att arbetsområdet är ordentligt upplyst. Använd inga elverktyg i närheten av lättantändliga vätskor eller gaser.

Skydda dig mot elstötar.

Undvik kroppskontakt med delar som har jordförbindelse (t.ex. rör, element, spisar, kylskåp). Vid extrema arbetsförhållanden (t.ex. hög luftfuktighet, förekomst av metallpartiklar osv.), går det att öka elsäkerheten genom att ansluta en jordfelsbrytare.

•Barn ska inte vistas i närheten av maskinen.

Låt inte barn komma i kontakt med verktyget eller förlängningssladden. Barn under 16 år måste hållas under uppsikt.

BRUKSANVISNING

• Förvara verktyget på en säker plats. När elverktyget inte används ska det förvaras torrt, högt och vara låst, utom räckhåll för barn.
  -Överbelasta inte elverktyg.Man arbetar bättre och säkrare inom det angivna effektintervallet.
• Använd rätt elverktyg. Använd inte elverktyg för att utföra arbete för vilket det krävs kraftigare verktyg. Använd inte verktyg för ändamål som de inte är avsedda för, undvik således att använda en fogsvans till att såga kvistar eller ved.
• Ha lämplig arbetsklädsel. Bär inte löst sittande kläder eller smycken. De kan fastna i verktygets rörliga delar. Gummihandskar och skor med halkskydd rekommenderas vid utomhusarbete. Använd härnät om du har långt här.
• Använd skyddsglasögon. Använd skyddsglasögon för att inte få damm i ögonen, då dessa annars kan skadas. Om det dammar mycket när arbetet utförs, bör du även använda andningsskydd.
• Sladden får inte skadas. Bär aldrig verktyget i sladden och dra heller inte i sladden när du drar ut kontakten ur eluttaget. Utsätt inte sladden för värme, olja eller vassa kanter.
  -Sätt fast materialet du ska arbeta med.

Använd skruvtvingar eller skruvstäd för att spänna fast arbetsmaterialet. Det är säkrare än att hålla i det med handen, och då kan du använda båda händerna när du arbetar.

- Sträck dig inte för mycket. Se till att du alltid har ett bra fotfäste och balans.

- Underhåll verktyget noggrant. Se till att verktyget alltid är slipat och rent. Följ instruktionerna gällande montering och byte av tillbehör. Kontrollera sladden till elverktyget regelbundet och reparera den hos en auktoriserad serviceverkstad om den är skadad. Kontrollera förlängningssladdar med jämna mellanrum och byt ut dem om de är skadade. Håll handtagen torra, rena och fria från olja och fett.

• Dra ut kontakten ur eluttaget när du inte använder elverktyget, inför service och vid byte av tillbehör.
  -Ta bort nycklarna. Kontrollera att det inte sitter kvar några nycklar eller inställningsverktyg på elverktyget innan du startar det.
• Undvik oavsiktlig start. Ha inte fingret på strömbrytaren när du bär elverktyget. Se till att strömbrytaren står i läge Av när du sätter i kontakten i eluttaget.
• Användning av förlängningssladdar utomhus. Utomhus får du endast använda förlängningssladdar som är godkända och märkta för utomhusbruk.
  -Var uppmärksam. Håll blicken fäst på det du arbetar med. Använd sunt förnuft. Använd inte elverktyget när du är trött.
• Kontrollera att elverktyget inte är skadat innan du ansluter sladden till väggkontakten.

Innan du fortsätter använda elverktyget ska eventuella skadade säkerhetsanordningar och andra defekta delar kontrolleras noggrant för att säkerställa att de fungerar som de ska och kan användas i tänkt syfte. Kontrollera att de rörliga delarna fungerar felfritt och inte klämmer, att inga delar har gått sönder, att alla delar har monterats på rätt sätt, och att andra förhållanden som kan påverka driften är under kontroll.

- En säkerhetsanordning eller annan del som är skadad ska repareras eller bytas ut av en auktoriserad serviceverkstad om inte annat anges i bruksanvisningen.

-Defekta strömbrytare ska bytas ut hos en auktoriserad serviceverkstad. Använd inte elverktyget om det inte går att stänga av/slä på med hjälp av strömbrytaren.

- För din personliga säkerhet. Använd endast tillbehör och delar som rekommenderas i bruksanvisningen eller katalogerna. Användning av andra verktyg eller tillbehör än de som rekommenderas i bruksanvisningen eller katalogerna kan medföra risk för personskador.

BRUKSANVISNING

- Reparera ditt verktyg hos en auktoriserad serviceverkstad.

Detta elverktyg uppfyller alla relevanta säkerhetsföreskrifter. För att undvika fara, får reparationer av elutrustning bara utföras av utbildade elektriker.

Extra säkerhetsföreskrifter för specialsåg

Ansluta till belysningsnätet, starta (ON) och stänga (OFF)

• Se alltid till att specialsågen är avstängd (OFF), innan den ansluts till belysningsnätet.
• Försök aldrig att stanna sågbladet med handen när maskinen är avstängd.
• Lägg aldrig sågen på ett bord eller en arbetsbänk, om den inte har stannat. Sågbladet fortsätter köra ett kort ögonblick, efter det att maskinen har stängts av.

Under sågning

• Ta bort alla spikar och metallföremål från arbetsbordet, innan du påbörjar arbetet.
• Om det är möjligt bör du använda klämmor eller skruvtvingar för att sätta fast arbetsmaterialet ordentligt.
• Försök inte att såga i mycket små arbetsmaterial.
• Böj dig inte för långt framåt. Se alltid att du står stadigt, speciellt på stegar och byggnadsställningar.
• Håll alltid sågen med båda händerna.

Underhåll och byte av sågblad

• Dra ut kontakten ur vägguttaget före rengöring eller byte av sågbladen.
• Använd bara de sågblad som finns uppräknade i den här bruksanvisningen.
• Använd bara vassa sågblad i bra skick. Spruckna eller böjda sågblad bör omedelbart kasseras och bytas ut.

Kontrollera innehållet i emballaget

Emballaget innehåller:

1 sticksåg
1 uppsättning sågblad, 5 delar
1 bruksanvisning
1 säkerhetsföreskrifter

- Kontrollera att verktyget, komponenter och tillbehör inte har skadats under transporten.

- Ta dig tid att läsa igenom och sätta dig in i bruksanvisningen innan du börjar använda verktyget.

Elsäkerhet

Elmotorn är endast konstruerad för en viss spänning.

Kontrollera att strömförsörjningen motsvarar spänningen på märkskylten.

Sticksågen är dubbelisolerad enligt EN 50144; följaktligen krävs ingen jordningssladd.

Byte av sladd eller kontakt

När sladden eller kontakten byts ut ska den kasseras på ett säkert sätt. Kontakter med synliga kopparledningar är farliga om de sätts i en strömförande kontakt.

Användning av förlängningssladd

Om du ska använda förlängningssladd, använd en sladd som är anpassad för verktygets spänning. (Se Tekniska data.)

Den minsta ledningsstorleken är 1,5 mm ^2 .

Om du använder över 40 meter sladd ska du använda en ledare på mindst 2,5mm ^2 .

Vid användning av kabeltrumma ska alltid hela kabeln rullas ut.

BRUKSANVISNING

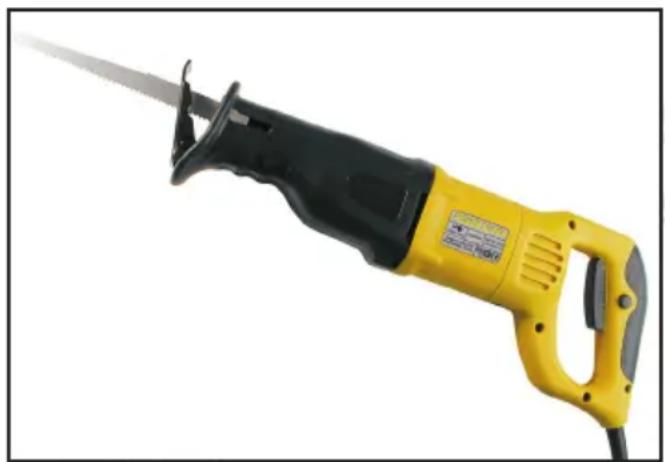

Beskrivning

Sticksågen är ett allsidigt elverktyg, som är konstruerad för semiprofessionellt sågningsarbete.

Verktyget är avbalanserat för att minska vibrationen.

1 Strömbrytare
2 Nätledning
3 Säkerhetsknapp
4 Hastighetsreglering
5 Placering av kol
6 Sågbladshållare
7 Glidstycke
8 Sågblad

Ihopsättning och inställning

Dra ut kontakten ur vägguttaget innan du sätter ihop och ställer in verktyget.

Byte av sågblad

• Skjut fram sågbladshållaren som på bild 1. (Till skruven är ute ur hålet.)
• Lossa skruven med den medföljande insexnyckeln, bild 2.
• Sätt i sågbladet och skruva åt skruven igen.

Material – rekommenderade sågblad

Järnhaltig metall Fintandat

Inte järnhaltig metall Grovtandat

Trä TCT-sågblad

Plast Fintandat

Murverk Karbidsågblad

Bruksanvisning

• Följ alltid säkerhetsinstruktionerna och gällande föreskrifter.
• Se till att materialet som du ska såga i är fastspänt.
• Tryck bara lätt på sågen och tryck inte sågbladet i sidled. Arbeta alltid med sågskon tryckt mot arbetsmaterialet, om det är möjligt. Då förebygger man skador på sågbladet och undviker att verktyget skakar och vibrerar.
• När man ska såga i väggar eller golv, ska man vara uppmärksam på placeringen av rör- och sladddragningar. Håll alltid verktyget i handtaget.
• Överbelasta inte.

Innan du börjar använda verktyget

Montera rätt sågblad. Använd smala klingor när du ska såga svängar. Använd flexibla bimetalklingor till svårtillgängliga platser (bl.a. nära väggar osv.).

Starta och stanna

• Starta verktyget genom att hålla in säkerhetsknappen och trycka på strömbrytaren (1). Hastigheten regleras med hastighetsregleringsknappen.
• Låt sågbladet köra fritt i några sekunder innan du börjar såga. Starta aldrig maskinen om sågbladet sitter fast i arbetsmaterialet eller rör vid materialet.
• Verktyget stannar när du släpper säkerhetsknappen eller strömbrytaren. Stanna alltid maskinen innan du drar ut kontakten.

Sågning i trä

• Spänn fast arbetsmaterialet väl och ta bort alla spikar och metallföremål.
• Håll fast elverktyget med båda händerna och tryck ned glidstycket (7) mot arbetsmaterialet under hela arbetet.

Instickssågning i trä

• Placera glidstycket (7) på arbetsmaterialet på så sätt att sågbladet är i rätt vinkel mot instickssågningen.
• Starta verktyget och för långsamt in sågbladet. Se till att glidstycket hela tiden rör vid arbetsmaterialet.

Hålsågning

• Mät upp och märk ut vad du ska såga.
• Använd ett smalt sågblad. Sätt den nedersta delen av glidstycket (7) på arbetsmaterialet och se till att sågbladet befinner sig på såglinjen. Om det behövs, t.ex. vid begränsat utrymme, kan du använda glidstyckets yttre kant som riktningslinje.
• Starta verktyget och för in sågbladet med full hastighet i materialet. Håll verktyget i ett stadigt grepp mot arbetsmaterialet.
• Om verktyget används inomhus under en längre tid ska spånsugare användas. Använd en spånsugare som är konstruerad enligt aktuella direktiv om dammpartiklar i luften.
• Använd helst ett utsug som uppfyller gällande bestämmelser om spånsugning.

Sågning i metall

• Om du ska såga i tunn metall, ska arbetsmaterialet alltid stabiliseras med trä på båda sidorna. Då får du ett rent snitt och skyddar arbetsmaterialet mot skador.
• Rita en linje på arbetsmaterialet med ett långt, rakt snitt.
• Stryk ett tunt lager smörjolja längs såglinjen, starta verktyget och följ såglinjen.

BRUKSANVISNING

Sågning i plast

Arbeta alltid med lägre hastighet. Gör ett provsnitt för att kontrollera om materialet tål värmen.

Sågning i murverk

Sågning i asbestcement ger upphov till hälsofarligt damm. Följ därför lagens riktlinjer och var uppmärksam på uppmaningar från tillverkarna av asbestcementen.

Underhåll

Se till att maskinen inte är ansluten till eluttaget, när underhåll av mekaniken utförs. Maskinerna från Power Super är utvecklade för att fungera länge utan problem med ett minimum av underhåll.

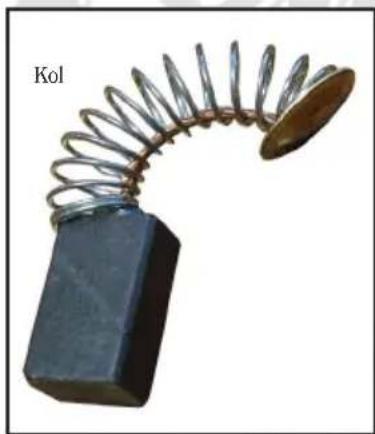

Byte av kol.

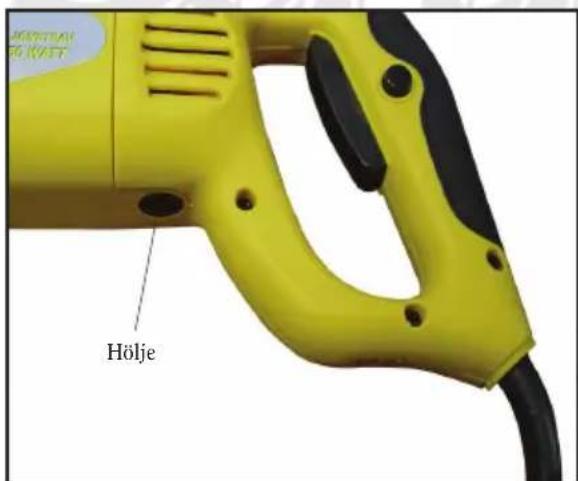

Ta bort höljet med en vanlig skruvmejsel och ta ut det slitna kolet.

Sätt sedan i ett nytt kol och sätt på höljet.

Om du rengör maskinen regelbundet och hanterar den på rätt sätt, bidrar du till en längre livstid för maskinen.

Rengör regelbundet maskinkroppen med en mjuk trasa, helst efter varje användning. Se till att ventilationshålen är fria från damm och smuts.

Använd en mjuk trasa, fuktad med såpavatten, för att ta bort smuts som sitter fast. Använd inga lösningsmedel, som bensin, alkohol, ammoniak, osv. Det är skadligt för konstmaterialdelar.

Smörjning

Maskinen behöver ingen extra smöjrning.

Fel

Kontakta din Power Super-återförsäljare, om det uppstår fel till följd av slitna delar.

Miljöupplysningar

Du kan hjälpa till att skydda miljön! Följ gällande miljöregler: Lämna in elektrisk utrustning som slutat att fungera till lämplig återvinningsstation.
