BRUKSANVISNING WIF70-5 Witt

• Sådan låses pladen op igen:

- Slå platetoppen på/av:

- Slå en kokesone på/av:

Dubbelboostern har två nivåer:

->Steg 1 – Displayen visar [ P ]

->Steg 2 – Displayen visar växelvis [,, , , ] och [ P ].

Aktiveras dubbelboostern kör kokzonen med en extra hög effekt i 10 minuter.

- Sätta på / Stänga av dubbelboostern:

Vad vill Du göra? Betjäningspanel Display

Välja zone	Tryck på [ 0 ]	[ 1 ] till [ 9 ]
Sätta på boostern	Tryck på [ P ]	[ P ]
Sätta på dubbelboostern	Tryck igen på [ P ]	[ och P ]
Stänga av dubbelboostern	Tryck på [ P ]	[ P ]
Stänga av boostern	Tryck på [ - ]	[ 9 ]
Eller tryck på [ P ]	[ 9 ]

- Dubbelboostern kan också sättas på direkt [P]:

Vad vill Du göra?		Betjäningspanel	Display
Välja zone	Tryck på [ 0 ]	[ 0 . ]
Sätta på boostern	Tryck på [ P ]	[ P ]
Sätta på dubbelboostern	Tryck på [ P ]	[ och P ]	,, ,,
Stänga av dubbelboostern	Tryck på [ - ]	[ 9 ]

- Så här fungerar booster-funktionen:

Hällen är utrustad med en max. total effekt, som betyder, att aktiveras dubbelboostern kräver elektroniken att effekten till den främst höger zonen sänkas. Displayen till den främst höger zonen blinkar [P] i några sekunder varefter den visar det tillåta värmeläget [0] för denna zon.

Timerfunksjon

- Se avsnittet "Låsetast".

• Läs noggrant igenom bruksanvisningen innan du använder spishällen. På så sätt garanterar du din egen säkerhet och undviker att hällen skadas.
• Spara bruksanvisningen så att du kan konsultera den vid ett senare tillfälle. Om hällen överlåts eller säljs ska bruksanvisningen följa med och ges till den nya ägaren.
• Innan spishällen tas i bruk ska du noggrant ta bort allt emballage och undersöka hällen för att försäkra dig om att den inte är skadad. Om du hittar skador på hällen eller är osäker på huruvida den är skadad ska du kontakta en auktoriserad servicetekniker. Hällen får INTE tas i bruk om den är skadad.
• Skador på hällen ska omedelbart anmälas till den butik där hällen är köpt.
• Spishällen är endast avsedd för normalt bruk i hushållet, för matlagning. Inga andra användningsområden är tillåtna och kan utgöra en fara. Tillverkaren/importören ansvarar inte för skador som beror på felaktig eller vårdslös användning av spishällen.
• Spishällen får endast byggas in och anslutas av en auktoriserad servicetekniker.
• Installation av annan person än sakkunnig kan medföra allvarliga risker för användaren.
• Tillverkaren/importören är inte ansvarig i sådana fall.
• Spishällen ska installeras i enlighet med gällande lagar och bestämmelser.
• Försök aldrig att själv reparera hällen. Reparation får endast utföras av en auktoriserad servicetekniker. Reparation av annan person än sakkunnig kan medföra allvarliga risker för användaren.
• Använd inte apparaten med extern timer eller separat fjärrkontroll
• Tillverkaren/importören är inte ansvarig i sådana fall.
• Dra aldrig ur kontakten genom att dra i sladden.
• Låt aldrig barn leka med eller använda spishällen utan vuxens tillsyn.
• Glöm inte att kokzonen blir mycket varm när den sätts på och att den förblir varm en stund efter att den stängts av. Låt därför aldrig en gryta eller panna med het olja eller matfett stå på kokzonen utan övervakning.

- Lämna aldrig spishällen utan tillsyn när du använder mattfett eller olja. Överupphettat matfett eller olja kan självantändas och sätta eld på spiskåpan. Brandfara!

- WARNING: Brandfara: Använd inte hällen som förvaringsplats.

- Om fett eller olja börjar brinna: försök aldrig släcka elden med vatten. Elden ska kvävas med textil eller skum från en brandsläckare.

- Ytskiktet på din nya spishäll är tillverkat av glaskeramik. Det är mycket tålig, men kan gå sönder om man exempelvis tappar vassa eller skarpa föremål på den. Om ytan har sprickor eller skador ska man omedelbart stänga av strömmen och kalla på en servicetekniker.

- En induktionshäll får inte byggas in ovanför en ugn som inte har en fläkt.

- Om hällen är inbyggd över en pyrolysugn får hällen inte användas under pyrolyserengöringen av ugnen.

- Eventuella lådor under spishällen får inte innehålla brandfarligt material, som exempelvis sprejflaskor.

- Spishällen får inte byggas in ovanför diskmaskiner, tvättmaskiner, torktumlare eller kylmöbler, eftersom den starka strålvärmen från hällen kan skada dessa.

- Använd inte hällen innan den är inbyggd. Se också till att inte komma i kontakt med strömförande delar.

- Använd endast kokkärl med tjock, plan botten. Använd aldrig kastruller/pannor med oslipad eller repad botten, då dessa kan rispa hällen. Se också till att botten på kokkärlet är helt ren, då små sandkorn kan orsaka repor på hällen.

- Placera aldrig heta kokkärl ovanpå manöverpanelen, då det kan skada elektroniken under panelen.

- Flambera aldrig direkt under en spiskåpa, då flammorna kan orsaka antändning av fettfiltren.

- Se till att sladdar från mindre hushållsapparater inte kommer i kontakt med en varm kokzon eller kommer i kläm i en varm ugnslucka.

- Värm aldrig upp förslutna behållare (t.ex. konservburkar) på en kokzon, då sådana behållare kan sprängas av trycket som uppstår.

- Använd aldrig spishällen som avlastningsplats för exempelvis köksredskap av metall.

- Värmen från en påslagen kokzon eller en avslagen kokzons eftervärme kan göra att metallen blir het, smälter eller eventuellt orsakar brand.

- Slå aldrig på en kokzon utan att placera ett kokkärl på den, och sätt aldrig ett tomt kokkärl på en påslagen kokzon.

- Socker i fast eller flytande form, plast eller aluminiumfolie får inte komma i kontakt med den varma hällen. Dessa ämnen smälter, klibbar fast och kan när de svalnar orsaka repor eller skador på hällen. Om sådana ämnen ändå kommer i kontakt med hällen ska de avlägsnas från hällen medan den fortfarande är varm. Använd en glasskrapa för att avlägsna det som fastnat.

- Var försiktig så att du inte bränner dig på den varma hällen. Om hällen skadats eller repats ska du omedelbart bryta strömmen och kontakta en servicetekniker.

- Bryt alltid strömmen före rengöring och underhåll. Använd aldrig starka rengöringsmedel, rengöringsmedel med slipmedel som exempelvis grill- och ugnssprej, fläck- eller rostborttagningsmedel eller tvättsvampar med sträv yta.

- Använd aldrig ångrengöringsmaskiner för rengöring av spishällen. Ångtrycket kan orsaka permanenta skador på hällen och de strömförande delarna. Tillverkaren/importören ansvarar inte för skador som beror på användning av ångrengöringsmaskiner.

- Förvara inte magnetiska föremål som exempelvis kreditkort, miniräknare eller disketter nära en påslagen håll, då dessa kan ta skada.

- Personer med pacemaker bör tänka på att det i närheten av en påslagen induktionshäll uppstår ett magnetiskt fält som eventuellt kan påverka pacemakern. Om du är osäker bör du prata med din läkare.

- Placera alltid kokkärl mitt på kokzonen för att undvika det elektromagnetiska fältet.

• Vid skrotning av en spishäll bör samtliga sladdar under hällen klippas av tätt intill hällen, så att den inte utgör en fara för barn. Se till att transportera hällen till en godkänd återvinningsstation för att säkra en miljömässigt korrekt destruering. Tänk också på att spishällen kan innehålla delar som kan återvinnas.
• Försök ALDRIG att släcka eld med vatten. Stäng istället av hällen och kväv elden t.ex. med ett lock eller med en brandmatta.

ANVÄNDANDET AV KOKKÄRL AV DÅLIG KVALITET ELLER MAGNETISKA ADAPTERS (TILL ANVÄNDANDE VID BRUK AV IKKE MAGNETISKA KOKKÄRL) MEDFÖR ATT GARANTIN PÅ PRODUKTEN BORTFALLER. ANLEDNINGEN TILL DETTA ÄR ATT DE OMNÄMND A PRODUKTERNA SKADAR HÄLLENS ELEKTRONISKA KOMPONENTER SAMT GLASET.

Tekniska data

Typ	WIP64-5WIF64-5WIF64-5WWIF655	WIP70-5WIF70-5WIF70-5WWIF715	WIP80-5WIF80-5WIF80-5W
Total effektEnergieffektivitetsklass för hällen EChäll **	7400 W173.9 Wh/kg	7400 W171.6 Wh/kg	7400 W172.5 Wh/kg
Vänster, fram zonerMin. storlek på lämpligt kokkärlNormal*Med booster*Kategori för standard kokkärl **Energiförbrukning ECcw **	∅ 180 mm∅ 100 mm1850 W2300 / 3000 WB175.4 Wh/kg	∅ 210 mm∅ 110 mm2300 W2900 / 3700 WC177.1 Wh/kg	∅ 260 mm∅ 120 mm2600 W3200 / 3700 WD162 Wh/kg
Vänster, bak zonerMin. storlek på lämpligt kokkärlNormal*Med booster*Kategori för standard kokkärl **Energiförbrukning ECcw **	∅ 210 mm∅ 110 mm2300 W2900 / 3700 WC177.1 Wh/kg	∅ 210 mm∅ 110 mm2300 W2900 / 3700 WC177.1 Wh/kg	∅ 180 mm∅ 100 mm1850 W2300 / 3000 WB175.4 Wh/kg
Höger, bak zonerMin. storlek på lämpligt kokkärlNormal*Med booster*Kategori för standard kokkärl **Energiförbrukning ECcw **	∅ 210 mm∅ 110 mm2300 W2900 / 3700 WC177.1 Wh/kg	∅ 210 mm∅ 110 mm2300 W2900 / 2900 WB167.3 Wh/kg	∅ 180 mm∅ 100 mm1850 W2300 / 3000 WB175.4 Wh/kg
Höger, fram zonerMin. storlek på lämpligt kokkärlNormal*Med booster*Kategori för standard kokkärl **Energiförbrukning ECcw **	∅ 180 mm∅ 100 mm1850 W2300 / 3000 WA166 Wh/kg	∅ 210 mm∅ 110 mm2300 W2900 / 2900 WD164.8 Wh/kg	∅ 210 mm∅ 110 mm2300 W2900 / 3700 WB177.1 Wh/kg

* Oppgitt effekt kan variere avhengig av kokekarets størrelse og materiale.
** Beräknat enligt metoder för mätning av prestanda (EN 60350-2).

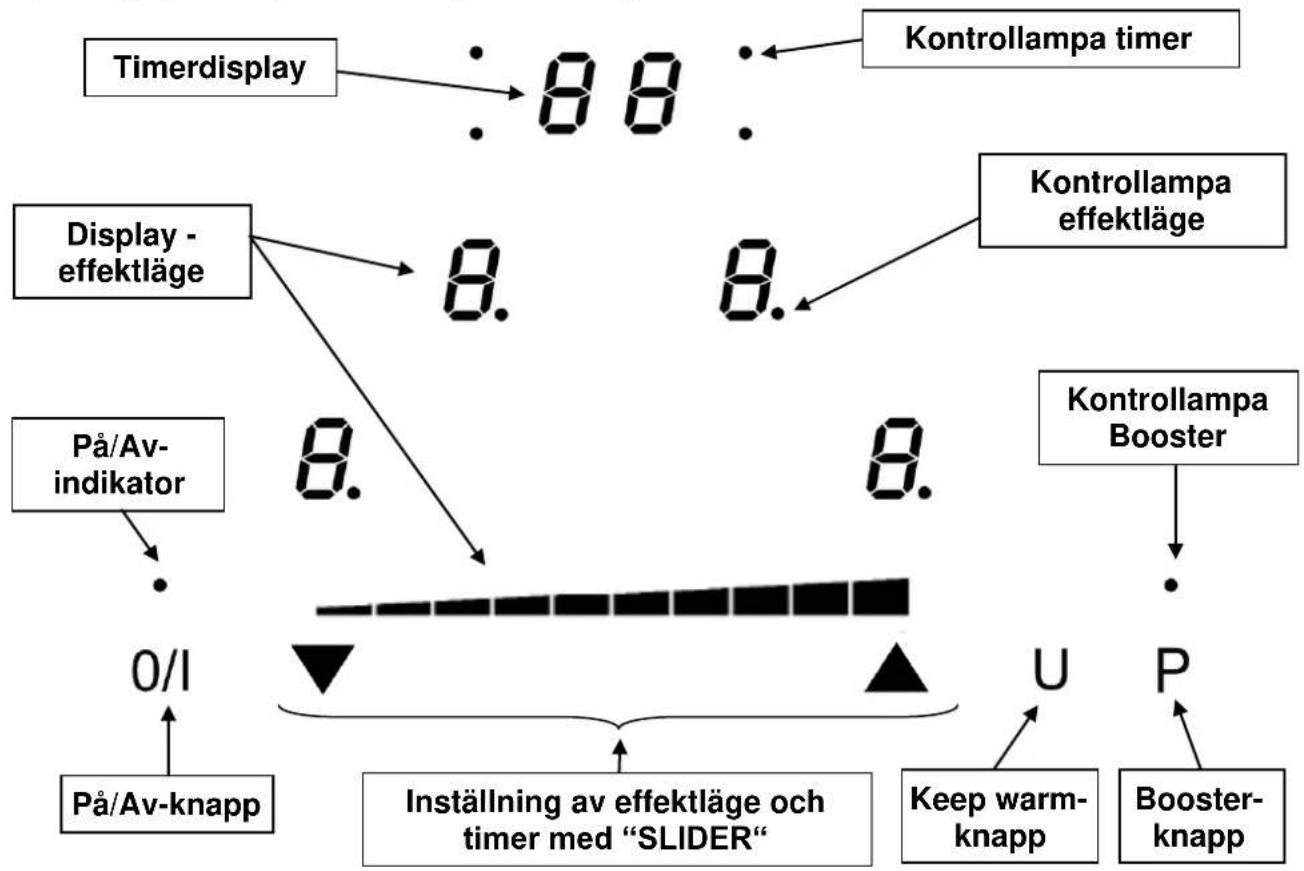

Betjäningspanel (beroende på modell)

BETJÄNING AV HÄLLEN

Display

1. Noll Kokzonen är aktiverad

1...9 Effektläge Välj effektläge

U Induktionen fungerar inte Kokkärl olämpligt/saknas

A Uppkokningsautomatik Snabbuppkokning

E Felmeddelande Elektronikfel

H Restvärme Kokzonen är fortfarande varm

P Booster Boosterfunktionen är aktiverad

„ 11 Doobelt-booster

L Funktionslås

U Keep warm

U Keep warm Det hålls en temperatur på 70°C

Kylsystemet är helautomatiskt. Kylfläkten ser till att håll inte överhetas. Kylfläkten börjar och stänger automatiskt av efter behov.

Induktionsprincipen

Under varje kokzon ligger der en induktionsspole. När zonen sätts på alstrar denna spole ett magnetfält som skapar (inducerar) induktionsström i kokkärl som har magnetisk botten. På så sätt värms kokkärlets botten upp, medan själva kokzonen endast värms upp indirekt genom den värme som kokkärlet avger.

Från en påslagen håll/zon kan ett svagt brummande ljud eller ett klickljud höras. Detta är helt normala ljud för en induktionshäll.

Obs! Inte alla kastruller/pannor lämpar sig för induktionshällar.

Lämpliga kokkärl

- Endast kastruller och pannor med magnetisk botten kan användas: (rostfritt stål, emaljerat stål, gjutjärn).

Olämpliga kokkärl

- Aluminium och koppar utan magnetisk botten.

Kokkärl av glas, keramik och stengods.

Kokkärl i rostfritt stål utan magnetisk botten.

För att ta reda på om ett kokkärl lämpar sig kan du göra följande:

Håll en magnet intill kokkärlets botten. Om magneten drar till sig kokkärlet är det lämpat för användning

Fyll kokkärlet med lite vatten och placera det på en kokzon med passande storlek. Sätt på zonen och välj effektläge. Om kokkärlet inte lämpar sig för användning ersätts det valda effektläget med symbolen [U].

Obs! Några kokkärl ger ifrån sig ljud när de placeras på en induktionshäll. Detta har ingen betydelse.

Sensitive touch

Hällen är utrustad med en elektronisk fingertouch-betjäningspanel med sensitive touch-knappar som är integrerad i hällen. Vid en lätt beröring av en symbol aktiveras tillhörande kokzon/funktion. Så snart elektroniken har registrerat ditt val hörs ett pipljud, en kontrollampa tänds och en bokstav eller ett nummer visas i displayen.

Tryck endast på en knapp i taget.

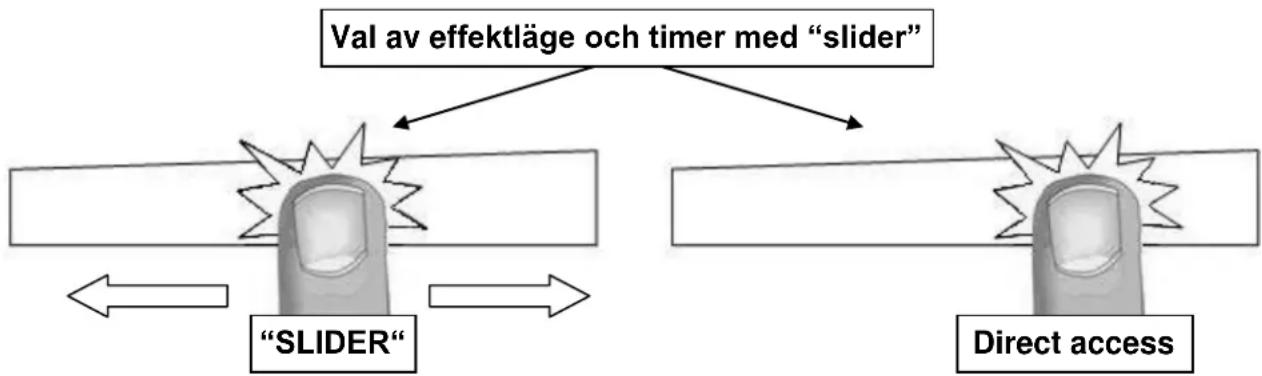

Inställning av effektläge och timer med "SLIDER"

För att välja effektläge med "slidern" dras fingret över "slidern". Önskar Du inte att låta fingret glida fram till effektläget kan Du trycka direkt på det värmeläget Du önskar (Direct access).

Så sätter Du på hällen

- Sätta på /Stänga av hällen :

Vad vill Du göra?

Betjäningspanel Display

Sätta på hällen

Tryck på [ 0/l ]

3 eller 4 x [0]

blinkar

Stänga av hällen

Tryck på [0/l]

Tom eller [ H ]

- Sätta på / Stänga av kokzonerna:

Vad vill Du göra?

Betjäningspanel Display

Välja zon

Tryck på [0] för den zon Du önskar [0] och kontrollampan tänds

Välja effektläge eller

Dra fingret över "SLIDERN" [0] till [9] eller [U]

justera effektläge

och dra emot höger eller vänster

Stänga av zonen

Företas inget tryck inom 20 sekunder återkommer elektroniken till början.

Automatisk registrering av kokkärl som är olämpligt/saknas

Induktionen fungerar inte:

• om inget kokkärl är placerat på kokzonen eller kokkärlet inte lämpar sig för induktionshällar. Om detta är tillfället fungerar inte induktionen och kokzonen kan därför inte användas. Displayen visar [U]. Symbolen försvinner när ett lämpligt kokkärl placeras på kokzonen.
• om kokkärlet avlägsnas från en kokzon stängs zonen automatiskt av. Displayen visar [ U ]. Symbolen försvinner när ett lämpligt kokkärl återigen placeras på kokzonen. Kokzonen fortsätter då på samma effektläge som tidigare.

Restvärmevisare

Så länge kokzonen fortfarande är varm efter användning lyser symbolen för restvärmevisare [ H ] vilket innebär att kokzonen har en yt-temperatur på över 60°C. Rör därför inte kokzonen och placera inte värmekänsliga föremål på hällen så länge symbolen är tänd.

Var uppmärksam på att barn inte ser restvärmevisare som lyser som ett tecken på varma kokzoner. Håll därför barn under uppsikt så länge restvärmevisaren lyser.

Obs! Så länge ett [ H ] syns kan du utnyttja eftervärmen på den/de varma zonen/zonerna för sjudning. På så sätt du kan du hålla maten varm och samtidigt spara energi.

Boosterfunktion

Kokzonerna är utrustade med en boosterfunktion [ P ], d.v.s. en "effektförstärkare". När denna funktion slås på verkar kokzonerna under tio minuter på effektläge 9 med extra hög effekt.

Boostern lämpar sig exempelvis för att snabbt värma upp stora mängder vatten.

Efter tio minuter går kokzonen automatiskt tillbaka till det normala effektläget 9 och kontrollampan släcks.

- Sätta på / Stänga av boosterfunktionen:

Vad vill Du göra?

Betjäningspanel Display

Välja zon

Tryck på [0] för den zon Du önskar [0] och kontrollampan tänds

Sätta på booster-funktionen

Tryck på [P] [P]

Stänga av booster-funktionen

Dra fingret över "SLIDERN"

[P] till [0]

- Så här fungerar booster-funktionen:

Alla fyra kokzoner är utrustade med booster, men du kan endast aktivera boostern på två zoner i taget. Boosterns extra höga effekt kan endast uppnås genom att man sänker värmen på en annan kokzon. När boostern är aktiv kan de andra zonerna alltså endast användas på effektläge [6] eller [8]. Detta gäller även om Du har valt en högre inställning. Det syns genom att kokzonen med den minskade värmen först blinkar 9 och därefter ändras till [6] eller [8].

Boostern är aktiv Effektläget sänks på annan zon: (exempelvis: effektläge 9)

Dubbelboostern har två nivåer:

->Steg 1 – Displayen visar [ P ]

->Steg 2 – Displayen visar växelvis [11] och [P].

Aktiveras dubbelboostern kör kokzonen med en extra hög effekt i 10 minuter.

- Sätta på / Stänga av dubbelboostern:

Vad vill Du göra? Betjäningspanel Display

Välja zone	Tryck på [ 0 ]	[ 1 ] till [ 9 ]
Sätta på boostern	Tryck på [ P ]	[ P ]
Sätta på dubbelboostern		Tryck igen på [ P ]	[ „ „ och P ]
Stänga av dubbelboostern	Tryck på [ P ]	[ P ]
Stänga av boostern	Tryck på [ - ]	[ 9 ]
Eller tryck på [ P ]	[ 9 ]

- Dubbelboostern kan också sättas på direkt [ P ]:

Vad vill Du göra?		Betjäningspanel	Display
Välja zone	Tryck på [ 0 ]	[ 0. ]
Sätta på boostern		Tryck på [ P ]		[ P ]
Sätta på dubbelboostern		Tryck på [ P ]		[ „ „ och P ]
Stänga av dubbelboostern	Tryck på [- ]	[ 9 ]

- Så här fungerar booster-funktionen:

Hällen är utrustad med en max. total effekt, som betyder, att aktiveras dubbelboostern kräver elektroniken att effekten till den bakre höger zonen sänkas. Displayen till den bakre höger zonen blinkar [P] i några sekunder varefter den visar det tillåta värmeläget [0] för denna zon.

Timerfunktion

Med hjälp av timern kan du ställa in tillagningstiden. Timern kan användas samtidigt på alla fyra (en, två eller tre zoner – beroende på modell). Man kan även ställa in olika tillagningstider på varje kokzon (från 0 till 99 minuter).

- Inställning/justering av timern:

Exempel: 16 minuter på effektläge 7 :

Så här gör Du	Betjäningspanel	Display
Välj zon	tänds	Tryck på [0] för den zon Du önskar	[0] och kontrollampan
Välj effektläge till [7]		Dra fingret över “SLIDERN”	[7]
Välj « Timer »	Tryck på timerdisplayen [CL]	[00]
Inställ ettorna till [6]		Dra fingret över “SLIDERN”	[0 lyser] [6 blinkar]
Bekräfta ettorna	Tryck på timerdisplayen [06]		[0 blinkar] [6 lyser]
Inställ tiorna till [1]		Dra fingret över “SLIDERN”	[1 blinkar] [6 lyser]
Bekräfta tiorna	Tryck på timerdisplayen [16]	[16]
Timern är inställd och zonen hålls på valt effektläge tills den när [00].

- Avstängning av timern:

Exempel: 13 minuter på effektläge 7:

Så här gör Du		Betjäningspanel	Display
Välj zon	Tryck på [ 0 ] för den zon Du önskar tänds	[ 0 ] och kontrollampan
Välj « Timer »	Tryck på timerdisplayen [ 13 ]	[ 13 ]
Nollställ ettorna till [ 0 ]	Dra fingret över “SLIDERN“	[ 1 lyser ] [ 0 blinkar ]
Bekräfta ettorna	Tryck på timerdisplayen [ 10 ]	[ 1 blinkar ] [ 0 lyser ]
Nollställ tiorna till [ 0 ]	Dra fingret över “SLIDERN“	[ 0 blinkar ] [ 0 lyser ]
Bekräfta tiorna	Tryck på timerdisplayen [ 00 ]	[ 00 ]

- Automatisk avstängning efter avslutad tillagning:

Efter avslutad tillagningstid blinkar [00] i timerdisplayen och en signal hörs. Om Du vill stänga av timern innan ljudsignalen hörs trycker du på [ 00 ].

- Användning av timern som minutklocka:

Exempel: 29 minuter:

Så här gör Du	Betjäningspanel	Display
Sätt på hällen	Tryck på [ 0/1 ]kokzonerna lyser
Välj « Timer »	Tryck på timerdisplayen [ CL ]	[ 00 ]
Inställ ettornatill [ 9 ]	Dra fingret över “SLIDERN“		[ 0 lyser ] [ 9 blinkar ]
Bekräfta ettorna	Tryck på timerdisplayen [ 09 ]	[ 0 blinkar ] [ 9 lyser ]
Inställ tiornatill [ 2 ]	Dra fingret över “SLIDERN“		[ 2 blinkar ] [ 9 lyser ]
Bekräfta tiorna	Tryck på timerdisplayen [ 29 ]	[ 29 ]
Efter några sekunder slutar kontrollampan att blinka, vilket betyder att timern är inställd.Efter avslutad tillagningstid blinkar [00] i timerdisplayen och en signal hörs. Om Du vill stänga a timern innan ljudsignalen hörs trycker du på [ 00 ].

Uppkokningsautomatik

När uppkokningsautomatiken är aktiverad går kokzonen automatiskt på högsta effektläge och går sedan ner till valt effektläge för vidare tillagning. Uppkokningstiden är beroende av det valda effektläget.

- Så här aktiveras uppkokningsautomatiken:

Så här gör Du	Betjäningspanel	Display
Välj zon	Tryck på [ 0 ] för den tänds	zon Du önskar [ 0 ] och kontrollampan	Från [ 0 ] till [ 9 ]
Inställ effektläge 9 till [ 9 ]		Dra fingret över “SLIDERN”	[ 9 ] blinkar växelvis
Aktivera uppkokningsautomatik		Dra “SLIDERN” på [ 9 ] igen med [ A ]	[ 9 ] till [ 8 ] [ 7 ]
Välj effektläge till vidare tillagning t.ex. 7 med [ A ]		Dra fingret över “SLIDERN” till [ 7 ]	[ 7 ] blinkar växelvis

- Så här stängs uppkokningsautomatiken av:

Så här gör Du	Betjäningspanel	Display
Välj zon	växelvis med [ A ]	Tryck på [ 7 ] för den zon Du önskar	[ 7 ] blinkar
Välj effektläge	Dra fingret över “SLIDERN”	[ 1 ] till [ 9 ] eller [ U ]

Funktionspaus

Om Du måste gå i från hällen under tillagningen men snabbt önskar vidare tillagning kan Du använda "Funktionspaus". Med denna funktion kan Du stänga av hällen och sätta på den igen så den börjar med de samma värmelägen.

- Så här aktiveras/ stängs funktionspausen av:

Så här gör Du

Betjäningspanel Display

Aktivera paus

Tryck samtidigt på knapparna till de [ II ] på display

2 bakre zonerna

Stänga av paus

Tryck samtidigt på knapparna till de [ II ] blinkar

2 bakre zonerna,

Tryck igen på den blinkande display Tidligare inställning på display

Recall-funktion

Har Du stängt av hällen av ett misstag kan Du genom Recall-funktionen snabbt återuppta alla inställningar. Återupptagandet måste utföras inom 6 sekunder efter avstängningen av hällen. Sätt på hällen igen. Inom ytterligare 6 sekunder tycker man på pausknappen. Paus-funktionen (recall-funktionen) kan endast utföras om minst en zon är aktiv och låsknappen inte är aktiverad. Det hörs en alarmsignal om inga zoner är aktiva eller låsknappen är aktiverad.

Följande inställningar återupptas:

• Värmeläge på alla zoner
- Timerinställningar (minuter, sekunder)
• Minne för ytterzonen på den variabla zonen
• Uppkokningsautomatik

Så här gör Du:

• Tryck på [0/l]
• Inom 6 sekunder tryck samtidigt på de 2 bakre zonerna.

De tidligare inställingarna är aktiva.

Med denna funktion kan man uppnå och fasthålla en temperatur på 45°C eller 70°C.

Funktionen har två stora fördelar:

• Snapp uppvärmning av kalla rätter utan förspillande
• Keep warm-funktion – maten hålls varm

- Aktivering av « Keep warm » funktionen:

Så här gör Du

Betjäningspanel Display

Välj zon	Tryck på [ 0 ] för den zon Du önskar [ 0.] till [ 9 ] eller [ H ]
Aktivering	Tryck på [ U ]	[ u ]
Aktivering	Tryck på [ U ]	[ U ]
Deaktivering	Skjut fram på “SLIDERN“	[ 0 ] till [ 9 ] eller [ H ]

Keep warm-funktionen fungerar på alla 4 zoner samtidigt.

När kokkärlet lyfts av zonen fungerar zonen som sjud-zon i tio minuter. Keep warm-funktionen fungerar max. två timmar i taget.

Bro Function (WIF70-5 / WIP70-5/WIF70-5W/ WIF715)

Med denna funktion kan man kombinara de två vänstra zonerna. Booster-funktion inte möjligt.

Så här gör Du Betjäningspanel Display

Sätt på hällen	Tryck på [ 0/I ]	[ 0 ] eller [ H ] på
4 displayen
Aktivera brofunktionen	Tryck på knapparna till de 2 vänstra zonerna	[ 0 ] visas inom området [ Π ] på den bakre zonen
Höj värmeläget	Skjut fram på “SLIDERN ” [ 1 till 9 ] eller display [ U ]	[ 1 till 9 ] eller [ U ]
Stänga av brofunktionen	Tryck på knapparna till de 2 zonerna [ 0 ] eller [ H ] på de 2 zonerna

Funktionslås

Aktivering av funktionslåset förhindrar att spishällen av misstag stängs av. Funktionslåset skyddar också mot felanvändning medan hällen är påslagen och mot olyckor vid rengöring av hällen. Du kan låsa alla knappar på manöverpanelen förutom av/på-knappen[0/1]).

• Aktivering av funktionsläset:

Så här gör Du	Betjäningspanel	Display
Start	Tryck på [ 0/I ]	[ 0 ] eller [ H ] på
4 displays
Lås hällen	Håll ett finger på “SLIDERN”och tryck 3 gånger på [ P ] knappen	[ L ] på 4 displayen
Efter aktivering av låset börjar en 10 sekunder nedräkning. Under nedräkningen kan man låsa upp hällen. Efter att de 10 sekunder har gått måste man stänga av hällen och sätta på den igen innan hållan låses upp. Efter varje tryck på [ P ] visas ett segment av [ L ]. När [ L ] lyser komplett är hällen låst.

• Lås upp hällen:

Så här gör Du Start

Betjäningspanel Tryck på [ 0/I ]

Display [ L ] på 4 displayen

Inom 10 sekunder efter hällen har satts på:

Lås upp hällen	Håll ett finger på “SLIDERN” och tryck 3 gånger på [ P ]	[ 0 ] eller [ H ] på 4 displayen
Efter varje tryck på [ P ] försvinner ett segment av [ L ]. Hällen är låst upp när [ L ] har försvunnit från displayen.

Lämpliga kokkärl

- Endast kastruller och pannor med magnetisk botten kan användas: (rostfritt stål, emaljerat stål, gjutjärn)

Olämpliga kokkärl

- Aluminium och koppar utan magnetisk botten.

Kokkärl av glas, keramik och stengods.

Kokkärl i rostfritt stål utan magnetisk botten.

För att ta reda på om ett kokkärl lämpar sig kan Du göra följande:

Håll en magnet intill kokkärlets botten. Om magneten drar till sig kokkärlet är det lämpat för användning

Fyll kokkärlet med lite vatten och placera det på en kokzon med passande storlek. Sätt på zonen och välj effektläge. Om kokkärlet inte lämpar sig för användning ersätts det valda effektläget med symbolen [U].

Obs! Några kokkärl ger ifrån sig ljud när de placeras på en induktionshäll. Detta har ingen betydelse.

Kokzonerna reagerar inte på kokkärl som är mindre än rekommenderad storlek. Denna storlek varierar beroende på zon.

För att uppnå bästa resultat rekommenderar vi att Du placerar kokkärlet mitt på kokzonen.

Effektlägen

1 - 2	Smältning Uppvärmning	Såser, smör och choklad Färdiglagade rätter
2 - 3	Sjudning Upptining	Ris, gröt, socker och sirap Grönsaker, fisk och frysta varor
3 - 4	Ångkokning	Grönsaker, fisk och kött
4 - 5	Tillagning efter kokning	Potatis, soppa, pasta och färskå grönsaker
6 - 7	Kokning Sjudning	Kött, ägg och korvar Gulasch
7 - 8	Tillagning	Potatis och pannkakor
9	Stekning Uppkokning	Biff och omelett Vatten
P och „ „	Stekning Uppkokning	Biff Uppkokning av större mängder vatten

RENGÖRING OCH UNDERHÅLL

Se till att plast, aluminiumfolie och liknande inte kommer i kontakt med en påslagen kokzon.

Skulle detta ändå hända ska det omedelbart avlägsnas med hjälp av en glasskrapa. Därefter ska hällen rengöras med specialrengöringsmedel. Samma sak gäller om man exempelvis spiller socker, sylt eller andra sockerhaltiga livsmedel på en varm kokzon.

Se till att såväl kokkärl som kokzoner är helt torra innan kärlen används.

Rengör aldrig hällen med frätande rengöringsmedel eller rengöringsmedel som innehåller slipmedel, och använd aldrig en kniv för att avlägsna fastbrända rester.

Använd aldrig ångrengöringsmaskiner för rengöring av spishällen. Ångtrycket kan orsaka permanenta skador på överhällen och de strömförande delarna. Tillverkaren/importören ansvarar inte för skador som beror på användning av ångrengöringsmaskiner.

Om Du rengör hällen regelbundet med specialrengöringsmedel håller den sig snygg och blir samtidigt smuts- och fläckavvisande. Tvätta därefter hällen med kallt vatten och torka till sist av ytan ordentligt.

PROBLEMLÖSNING

Spishällen/kokzonerna går inte att slå på

• Kokkärlet är olämpligt
• Strömmen är inte påslagen
• En säkring har gått
• Funktionsläset är aktiverat
• Manöverknapparna är täckta med vatten eller fett
• Manöverpanelen är övertäckt

Ett [U] syns i displayen

• Inget kokkärl är placerat på zonen
• Kokkärlet är olämpligt
• Kokkärlet är av fel storlek och passar inte till kokzonen

Ett [ E ] syns i displayen

• Elektronikfel
• Dra ur kontakten och ring efter en servicetekniker

[L] lyser i displayen:

• Se avsnittet "Funktionslås".

Kokzonen/kokzonerna stängs av medan de används

• För att undvika överhettning slås kokzonen/kokzonerna av/på
• Kokzonen/kokzonerna har stätt påslagna under mycket lång tid.
• Manöverknapparna är övertäckta
• Tomt kokkärl med överupphettad botten

Avkylningsfläkten fortsätter efter att ugnen slagits av

- Detta är helt normalt – fläkten stannar automatiskt när spishällen är tillräckligt sval.

Uppkokningsautomatiken fungerar inte

• Kokzonen är fortfarande varm [ H ]
  • Du har valt effektläge [ 9 ]

Kontrollampan för Keep warm [ U ] lyser:

- Se avsnittet Keep warm-funktion.

[II] lyser i displayen:

- Se avsnittet Funktionspaus.

[ ] lyser i displayen:

- Se avsnittet Funktionsbridge.

Displayen visar [ Er03 ] eller[ / ] :

- Betjäningsknapparna är täckta med vätska eller annat föremål. Symbolen försvinner automatiskt från displayen när vätskan eller föremålet avlägsnas.

Displayen visar [ E2 ] :

- Hällen är överhettad. Låt hällen kyla ned och sätt på hällen igen.

Displayen visar [ E8 ] :

- Ventilationsöppningen är blockerad. Avlägsna blockeringen.

Displayen visar [ U400 ] :

- Hällen är inte ansluten. Kontrollera anslutningen.

Displayen visar [ER47]:

- Hällen är inte ansluten. Kontrollera anslutningen.

Om symbolerna förblir tänd efter ovanstående felsökning, kontakta service.

MILJÖSKYDD

• Emballaget har valts av hänsyn till miljön och kan återanvändas.
• Produkten innehåller delar, som kan skada miljön om de kasseras felaktigt. Delarna är

nödvändiga för produktens funktion.

• Produkten får inte kastas bort tillsammans med vanliga sopor.
• Se till att produkten kasseras på närmsta återvinningsstation.

Hällen får endast byggas in och anslutas av en auktoriserad servicetekniker.

Så sätter du fast tätningslisten

Den medföljande självhäftande tätningslisten fästs längs hållens underkant. Hällen placeras i inbyggnadshålet och centreras. Tätningslisten förhindrar att vatten och fukt tränger in mellan spishäll och bänkskiva. Det är därför mycket viktigt att du fäster tätningslisten korrekt enligt bilden nedan.

Fäsr tätningslisten (2) två millimeter från glasets ytterkant, efter att du avlägsnat det skyddande pappershöljet (3).

Inbyggnad

	Utskärning bänkskiva		Hällens glasyta			Utskärning för planlimning
Typ	Bredd	Djup	Bredd	Djup	Tjocklek	Bredd	Djup	Tjocklek
WIF64-5WIF64-5W	560	490	590	520	4
WIP64-5	560	490	590	520	4	596	526	4
WIF655	560	490	590	520	4
WIF70-5WIF70-5W	670	490	700	520	4
WIP70-5	670	490	700	520	4	706	526	4
WIF715	670	490	700	520	4
WIF80-5WIF80-5W	745	490	780	520	4
WIP80-5	745	490	780	520	4	786	526	4

Utskärningsmått:

• Avståndet från väggen (bakvägg och/eller sidovägg) till hällen ska vara minst 50 mm.

• Spishällen har skyddklass Y för värme. Det innebär att man kan ha höga skåp på ena sidan av hällen medan man på den andre sidan inte får ha skåp som är högre än själva spishällen.

• Spishällen får endast byggas in och anslutas av en auktoriserad servicetekniker. Bänkskivan närmast hällen ska vara värmefast och klara av temperaturer på upp till 100° C. Samma sak gäller för sido- och bakväggar närmast spishällen.

• Vissa material som ofta används vid tillverkning av bänkskivor tål inte fukt. Använd därför speciallim för att skydda urtaget.
• Om bänkskivan har pålimmat laminat ska både laminat och lim vara värmefasta.
• Installera inte hällen över en diskmaskin eller en icke-ventilerad ugn.
• För att säkra god ventilation runt omkring spishällen ska Du se till att lämna en öppning på hållens undersida på minst 2 cm.
• Om det monteras en låda under hällen får inga brandfarliga material läggs i lådan.
• Avståndet mellan spishäll och spiskåpa ska följa de riktlinjer som står i spiskåpans bruksanvisning.
• Se till att kabeln inte klämms efter inbyggnad.
• WARNING: Använd endast tillverkarens skötselmedel, skötselmedel rekommenderade av tillverkaren i bruksanvisningen och bifogade skötselmedel. Användning av olämpliga skötselmedel kan orsaka skada.

ELANSLUTNING

• Spishällen får endast anslutas av en auktoriserad elektriker.
• Installation av annan person än sakkunnig kan medföra allvarliga risker för användaren. Tillverkaren/importören är inte ansvarig i sådana fall.
• Hällen ska anslutas enligt gällande lagar och bestämmelser.
• Tillverkaren/importören är inte ansvarig för skador som uppstår på grund av bristfällig eller skadad jordanslutning.
• Hällens strömförsörjning ska ha en flerpolig brytare. Kontaktöppningen ska vara minst 3 mm och kontakten bör vara placerad i närheten av hällen.
• Anslutning får inte göras med hjälp av förlängningssladd eller adapter.
• Sladden får endast bytas ut av en auktoriserad servicetekniker.
• Du hittar all nödvändig anslutningsinformation på typskylten.

Kopplingslådan

Kopplingslådan sitter på undersidan av hällen. Locket öppnas med hjälp av en skruvmejsel. Stick in skruvmejseln i öppningen och öppna locket.

Anslutning av hällen

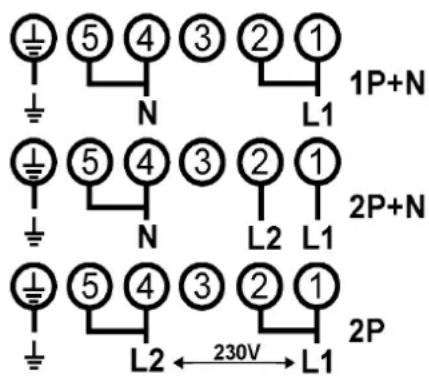

Spishällen ska anslutas enligt nedanstående + anslutningsdiagrammet

Land	Anslutning	Anslutning	Ledarens tvärsnitt	Sladdtyp	Amp.
DK-S-FIN	230V~1F+N 50/60Hz	1 fas + N	3 x 2.5 mm ^2	H 05 VV - FH 05 RR - F	25 A *
DK-S-FIN	400V~2F+N 50/60Hz	2 faser + N	4 x 1.5 mm ^2	H 05 VV - FH 05 RR - F	16 A *
N	230V~2F 50/60Hz	2 faser	3 x 2,5 mm ^2	H 05 VV - FH 05 RR - F	25 A *

* Uträknat enligt standard EN 60 335-2-6

GARANTI

Din nya spishäll levereras med 2 års garanti på tillverknings- och materialfel, gällande från inköpsdatum enligt kvitto. Garantin omfattar material, arbete och transporter. Vid önskan om service bör du uppge spishällens namn och serienummer. Den informationen finns på typskylten. Du kan också skriva upp informationen i denna bruks- och installationsanvisning, så finns de alltid till hands. Det gör det enklare för servicepersonalen att hitta rätt reservdelar.

Garantin omfattar inte

Fel och skador som inte beror på tillverknings- eller materialfel. Om andra reservdelar än originalreservdelar har använts. Om anvisningarna i bruks- och installationsanvisningen inte följts. Om installationen inte har skett på angivet sätt.

Transportskador

En transportskada som konstateras när butiken levererar till kund är i första hand en sak mellan kunden och butiken. I de fall då kunden själv har stått för transporten av varan påtar sig inte butiken något ansvar för eventuell transportskada. Eventuella transportskador ska omedelbart anmälas, och senast 24 timmar efter leveransen. Annars kan kundens krav komma att avvisas.

Obefogade servicebesök

Om man tillkallar servicemontör och det visar sig att man själv kunde ha åtgårdat felet, genom att exempelvis följa anvisningarna i bruks- och installationsanvisningen eller genom att byta en säkring i säkringsskåpet, får kunden själv stå för kostnaden.

Företagsköp

Företagsköp är köp av maskiner som inte ska användas i ett privat hushåll, utan i ett företag eller för företagsliknande ändamål (restaurang, matservering etc.) eller användas för uthyrning eller annan användning som omfattar flera olika användare. Vid företagsköp gäller ingen garanti, eftersom produkten uteslutande är avsedd för användning i vanligt privat hushåll.

SERVICE

GarantGruppen AB Bangårdsgatan 6 582 77 Linköping

Tlf.: 013 15 45 10

Fax: [phone]

SISÄLLYSLUETTELO

SISÄLLYSLUETTELO....59

TURVATOIMET 60

KEITTOTASON KUVAUS....64

TEKNISET TIEDOT 64
