Produkttyp	Split-system luftkonditionering (endast kyla)
Modell	CU-NE12GKE (utomhusenhet)
Inomhusenhet modell	CS-NE12GKE
Kylkapacitet	3.5 kW (12,000 BTU/h)
Strömförsörjning	220-240 V ~ 50 Hz, 1 fas
Nominell kyleffektförbrukning	1.0 kW
Energieffektivitet (EER)	3.5 (W/W)
Köldmediatyp	R32
Köldmedieinnehåll	0.9 kg
Mått (utomhusenhet)	780 x 289 x 540 mm (W x H x D)
Mått (inomhusenhet)	770 x 289 x 224 mm (W x H x D)
Vikt (utomhusenhet)	33 kg
Vikt (inomhusenhet)	9 kg
Röranslutningsstorlek (vätska/gas)	1/4" (6.35 mm) / 3/8" (9.52 mm)
Max. rörlängd	15 m
Max. höjdskillnad	10 m
Drifttemperaturområde (kyla)	-10°C till 46°C
Ljudnivå (utomhusenhet)	49 dB(A)
Ljudnivå (inomhusenhet, låg/hög)	24 / 42 dB(A)
Luftflöde (inomhusenhet, hög)	10.5 m³/min
Luftfiltertyp	Tvättbart, antibakteriellt
Kompressortyp	Rotationskompressor (inverter)
Inverterteknik	Ja
Underhåll	Rengör luftfiltret var tredje månad; professionell service vartannat år
Tillgång på reservdelar	Minst 7 år efter produktionsstopp
Certifieringar	CE, EAC, ISO 5151

Vanliga frågor - CU-NE12GKE PANASONIC

Hur ofta ska jag rengöra luftfiltret?

Rengör luftfiltret var tredje månad eller oftare om det används i dammiga miljöer. Ett smutsigt filter minskar kyleffektiviteten. Se manualen för instruktioner om borttagning och rengöring av filtret.

Vilken är den rekommenderade temperaturinställningen för kyla?

För optimal komfort och energibesparing, ställ in termostaten mellan 24°C och 26°C (75°F - 79°F) i kylläge.

Kan jag installera utomhusenheten på en balkong?

Ja, men se till att det finns tillräckligt luftflöde runt enheten. Minsta avstånd: 30 cm på sidorna, 60 cm ovanför och 100 cm framför. Undvik direkt solljus och regnexponering.

Vad innebär 'Inverter'-tekniken?

Invertertekniken justerar kompressorns hastighet för att exakt bibehålla önskad temperatur, vilket resulterar i tystare drift, lägre energiförbrukning och jämn komfort.

Hur återställer jag felkoden?

Stäng av enheten och dra ur kontakten i 5 minuter. Anslut igen och slå på. Om felet kvarstår, anteckna koden och kontakta en professionell tekniker. Vanliga koder: H11 (kommunikation), H15 (sensor).

Vilken typ av köldmedium använder denna modell?

Denna luftkonditionering använder köldmediet R32, som har en lägre global uppvärmningspotential (GWP) jämfört med R410A. Det är dock brandfarligt: följ alla säkerhetsföreskrifter vid installation och reparation.

Kan jag använda luftkonditioneringen på vintern för uppvärmning?

Denna modell (CU-NE12GKE) är en endast kyla-enhet. Den ger ingen värme. För uppvärmning, överväg en värmepumpsmodell som CU-HE-serien.

Vad är den maximala längden på köldmedieröret?

Den tillåtna maximala rörlängden är 15 meter, med en maximal höjdskillnad på 10 meter mellan inomhus- och utomhusenheter. Längre dragningar minskar effektiviteten och kräver extra köldmedium.

Varför läcker inomhusenheten vatten?

Kontrollera om luftfiltret är smutsigt (rengör det). Se också till att avloppsslangen inte är blockerad eller böjd. Om problemet kvarstår, ring en tekniker för att inspektera avloppspannan och rören.

Var kan jag hitta reservdelar?

Reservdelar finns tillgängliga via officiella Panasonics servicecenter eller auktoriserade återförsäljare. Använd modellnumren CS-NE12GKE (inomhus) och CU-NE12GKE (utomhus) vid beställning. Delar som filter, fjärrkontroller och kretskort finns i lager i minst 7 år.

BRUKSANVISNING CU-NE12GKE PANASONIC

Läs igenom denna anvisning noga innan du startar värmepumpen. Spar den för framtida bruk.

NORSK 14 \~ 19

För att förhindra skada på person eller egendom måste följande instruktioner följas.

Felaktig användning orsakad av att skötselanvisningen inte följts kan leda till skador, nedan klassas deras allvar:

Varning

Denna symbol varnar för dödsfara eller allvarliga skador.

Försiktighet

Denna symbol varnar för personskada eller skada på egendom.

Instruktioner klassifi ceras med följande symboler:

Denna symbol betecknar en handling som är FÖRBJUDEN.

Dessa symboler betecknar handlingar som MÅSTE FÖLJAS.

Varning

Fjärrkontroll

Vid drift

• Använd inte uppladdningsbara batterier (Ni-Cd) till fjärrkontrollen.
• Låt inte små barn leka med fjärrkontrollen för att förhindra att de av olyckshändelse råkar svälja batterierna.
• Ta ur batterierna ur fjärrkontrollen om värmepumpen inte skall användas under en längre tid.
• Nya batterier av samma typ mäste sättas i med rätt polaritet för att förhindra dålig funktion för fjärrkontrollen.

Inomhusdel

Vid installation

- Du får inte på egen hand installera, demontera eller återinstallera värmepumpen; felaktig installation kan orsaka läckage, elstöt eller brand. Anlita auktoriserad återförsäljare eller specialist för installationsarbetet.

Vid drift

- Stoppa inte in fi ngrar eller andra föremål i inom- eller utomhusdelen. - Reparera inte värmepumpen själv.

Luftintag

Försiktighet

Inomhusdel

Vid installation

• Installera inte värmepumpen i explosiv miljö.
• Se till att dräneringsslangen är korrekt ansluten. Annars kan läckage uppstå.

Vid drift

• Tvätta inte värmepumpen med vatten, bensol, thinner eller skurpulver.
• Använd inte värmepumpen för annat ändamål än den är avsedd för.
• Använd inte brännbar utrustning framför luftströmmen.
• Sitt inte direkt i luftriktningen under längre tidsperioder vid kyldrift.
  • Vädra rummet regelbundet.

Strömförsörjning

Vid drift

• Dra inte i kabeln för att dra ut kontakten ur eluttaget.
• Slå ifrån strömmen eller ta ut säkringen innan rengöring eller service.
• Slå ifrån strömmen eller ta ur säkringen om värmepumpen inte ska användas under en längre tid.
• Denna luftkonditionering har ett inbyggt överspänningsskydd. Om du emellertid vill vidta ytterligare försiktighetsåtgärder för att skydda luftkonditioneringen från att skadas vid kraftiga åskoväder, bör du överväga att koppla bort enheten från strömförsörjningen. Vidrör inte luftkonditioneringen under åskoväder, du kan få en elstöt.

Strömförsörjning

Vid installation

- Denna utrustning måste vara jordad och du rekommenderas starkt att installera den med Jordfelsbrytare (ELCB, Earth Leakage Circuit Breaker) eller Skyddsenhet för Restström (RCD, Residual Current Device). Annars kan den orsaka elstöt eller eldsvåda, ifall fel uppstår på den.

Vid drift

• Dela inte samma vägguttag med annan utrustning.
• Ändra inte på elkablar.
  • Använd inte skarvkablar.
  • Ta inte i värmepumpen med våta händer.
• Manövrera inte enheten genom att dra ut eller sätta i elkontakten.

• Sätt i elkontakten på rätt sätt

• Använd godkänd elkabel.

- Om elkabeln är skadad måste den bytas av tillverkaren eller auktoriserad serviceverkstad eller motsvarande behörig person för att undvika skador.

- Damm på strömkontakten skall med jämna mellanrum torkas av med en torr trasa.

- Vid nödfall eller onormala förhållanden (lukten av bränt, etc), stäng av strömmen och drag ut kontakten ur väggen, och vänd dig till din närmaste återförsäljare för att få hjälp.

Luftintag

Luftintag

Utblåsning

- Se till att dräneringsslangen är korrekt ansluten. Annars kan läckage uppstå.

Vid drift

• Sitt inte på eller placera något på inomhus- eller utomhusdelen.
  • Rör ej den vassa aluminiumfl änsen.
• Efter lång tids användning, se till att monteringskonsolen inte är skadad.

LEGALA FÖRESKRIFTER

Apparaten får inte användas av småbarn utan uppsikt. Småbarn bör övervakas för att garantera att dom inte leker med apparaten.

MILJÖKRAV

Batterierna måste lämnas för återvinning.

AVFALLSHANTERING AV ENHETEN

"Instruktioner för slutanvändare" av kylaggregat:

Denna värmepump är försedd med ovanstående märkning som visar att elektrisk utrustning inte ska lämnas tillsammans med vanligt hushållsavfall. Länder inom EU (*) har miljöstationer för uppsamling av den här typen av produkter. Demontera inte systemet själv eftersom det kan påverka både din hälsa och miljö negativt som resultat av felaktig hantering. Demontering och bortskaffande av kylmedel, olja och andra delar måste göras av en ackrediterad installatör enligt tillämpliga lokala och nationella bestämmelser. Värmepumpen måste hanteras på en specialiserad anläggning för återanvändning och återvinning och får inte kastas via den kommunala avfallshanteringen. Vänligen kontakta din installatör/återförsäljare eller lokal myndighet för mer information. Böter kan utdömas vid fall av felaktig hantering av avfallsprodukter, inom ramen för nationella lagar.

*enligt nationell lag för varje medlemsland

Information angäende avfallshantering i länder utanför EU

Denna symbol är endast giltig inom EU. Om du vill kassera denna produkt, kontakta din installatör, återförsäljare eller lokala myndighet och fråga efter korrekt metod för avfallshantering.

TILLÅTNA DRIFTSFÖRHÅLLANDEN

Värmepumpen får användas vid följande temperaturer.

Temperatur (°C)		Inomhus Utomhus
		*DBT *WBT *DBT *WBT
KYLA	Max.	32 23 43 26
	Min.	16 11 -15 -
VÄRME	Max.	30 - 24 18
	Min.	16 - -15 -
+8/10°CHEAT	Max.	1	0	-	-
	Min.	8 - -15 -

*DBT: Torr temperatur

*WBT: Våt temperatur

• Apparaten kan fortfarande fungera som ett kylaggregat vid utomhustemperatur på -15°C i ett obebott rum, t. ex. ett datorrum, med en rumstemperatur av 16°C eller högre och med en relativ fuktighet upp till 80%.
• Vid KYL-drift (COOL), då utomhustemperaturen sjunker till under -15°C, stängs kompressorn av och driften återupptas igen då temperaturen stigit till över -15°C.

Utbyte eller installation av elkontakter får endast utföras av auktoriserad person. Ledningarna i denna elkabel har följande färgmarkering:

Kabelfärg kan variera efter olika länders kabelkodsstandard.

Tack för att du har köpt Panasonic Värmepump

Bilderna i denna skötselanvisning är endast illustrativa och kan därför skilja sig från den faktiska modellen. Förändringar kan göras utan föregående meddelande angående framtida förbättringar.

KOMMA IGÅNG

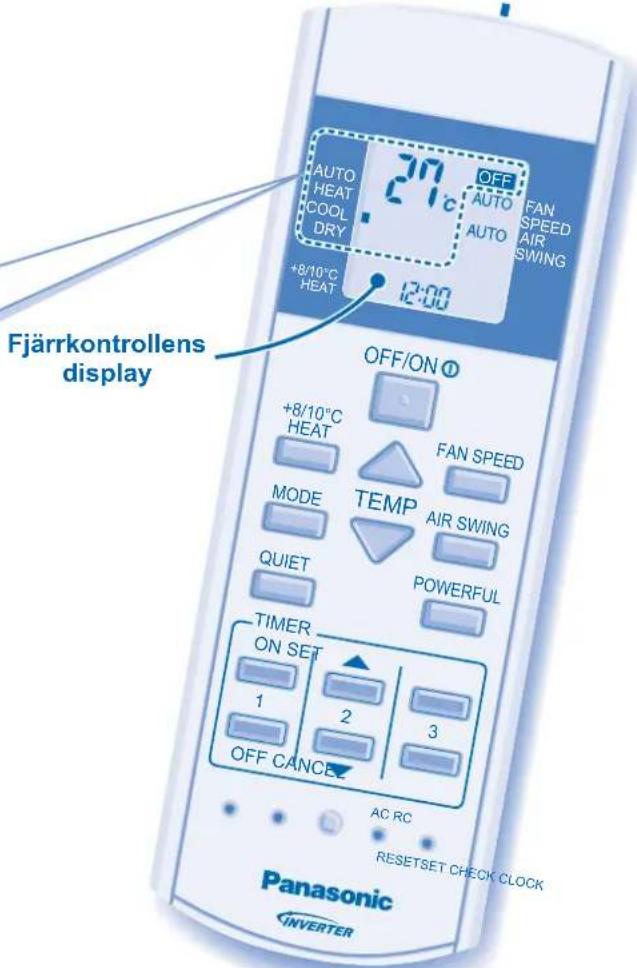

FÖRBEREDELSE AV FJÄRRKONTROLLEN

Sätta i batterierna

- Batteriernas hållbarhet är cirka 1 år. Byt ut batterierna när fjärrkontrollens display eller överföringssignalen börjar bli svaga.

Ställa in rätt tid

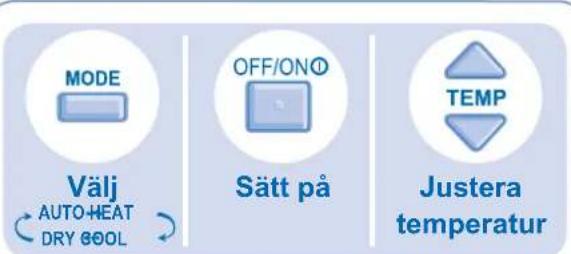

ANVÄNDNING AV OLIKA LÄGEN

AUTOMATISKT LÄGE - FÖR ENKLARE ANVÄNDNING

• Värmepumpen väljer driftssätt automatiskt beroende på inställning och temperatur inomhus och utomhus.
• Val av användarläge sker på nytt hela tiden efter 30 minuter. Då val av användarläge sker blinkar driftslampan.

LÄGET VARMT - FÖR ATT FÅ VARM LUFT

- I uppvärmningsläget tar det en stund för apparaten att värmas upp. Driftslampan blinkar under tiden.

LÄGET KALLT - FÖR ATT FÅ KALL LUFT

LÄGET TORRT - FÖR ATT AVFUKTA DIN OMGIVNING

• Vid lätt avfuktning körs fläkten inomhus med låg hastighet så att en väldigt mild kylningseffekt uppnås.
• Temperaturer mellan 16°C \~ 30°C kan väljas.
• Användning av enheten inom det rekommenderade temperaturområdet kan göra att energi sparas. LÄGET VARMT : 20°C \~ 24°C. LÄGET KALLT : 26°C \~ 28°C. LÄGET TORRT : 1°C \~ 2°C lägre än rumstemperatur.

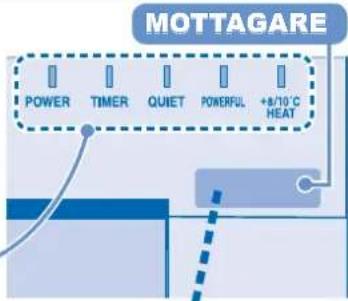

FJÄRRKONTROLLENS SÄNDARE

- Se till att den inte hindras. - Fluorescerande ljus (lysrör) kan störa signalen. Rådfråga din närmaste återförsäljare.

Max. räckvidd: 8m

Obs:

• Tryck på knappen RC RESET för att återställa fjärrkontrollens standardinställning.
• Vid normal drift används inte knapparna _SET_ och _RESET_.
• Då du använder fjärrkontrollen, håll koll på indikationen OFF på fjärrkontrollens display för att förhindra att enheten startas/stoppas på fel sätt.

VÄLJA FLÄKTHASTIGHET

• Det fi nns 5 fl äkthastigheter samt automatiskt fl äktläge*.
  * Automatiskt läge: Fläkthastigheten i inomhusdelen justeras automatiskt i förhållande till temperaturen.

JUSTERA LUFTFLÖDETS RIKTNING

• Häller rummet ventilerat.
- Det finns 5 valmöjligheter för vertikal luftriktning.
- Väljs automatisk vertikal luftriktning kommer luftriktarna automatiskt att röra sig upp/ner.
- I uppvärmningsläget, blåser luften horisontellt ett tag, och börjar sedan blåsa nerät.
- Justera inte den vertikala luftriktaren manuellt.
- Gallret för horisontellt luftfl öde kan justeras manuellt.

UNDERHÅLLSVÄRME

• Bibehåll inomhustemperaturen vid 8/10°C. Fläkten växlar till hög fl äkthastighet automatiskt.
  • Denna funktion ändrar användarläget
  och kan raderas genom att mode trycks ner.
• Avfrostning vid utomhusenheten kan resultera i plötslig kall luft från inomhusenheten. Eliminera kall luft med uppvärmningsläget.

FÖR ATT FÅ EN TYST OMGIVNING

- Denna inställning ger en tyst miljö genom att ljudet från luftfl ödet reduceras.

NÅ ÖNSKAD TEMPERATUR SNABBT

• Denna inställning gör att den önskade temperaturen näs snabbt.
• Enheten arbetar i läget POWERFUL under 20 minuter, och därefter kopplas detta läge ifrån automatiskt.

QUIET

POWERFUL

- Funktionerna och fi nns tillgångliga i alla lägen och kan stängas av genom att motsvarande knapp trycks ned en gång till.

QUIET

POWERFUL

+8/10°C

HEAT

- Funktionerna , och kan inte aktiveras

samtidigt.

+8/10°C HEAT

- drift kan startas självständigt.

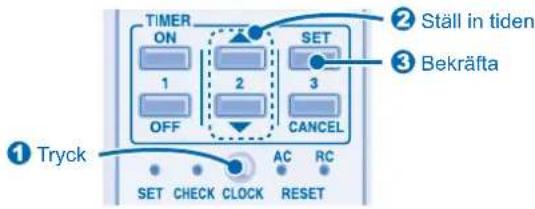

STÄLLA IN TIMERN

- Då du vill att värmepumpen ska sättas på till läget ON eller av till läget OFF automatiskt vid en förinställd tidpunkt.

Välj ON eller OFF timer.

Ställ in önskad tid.

Bekräfta inställningen.

För att radera endera ON eller OFF timern, tryck på ON eller 'OFF

därefter på

• När Timern är satt i läget ON, kan enheten starta tidigare (upp till 30 minuter) före den faktiska inställda tiden för att kunna nä temperaturen du önskade.
• Timerinställningarna utförs dagligen när de väl ställts in.
• Om det varit ett strömavbrott, måste du trycka på SET för att återställa tidigare inställd timerfunktion.
• Om timern stängts av kan du återställa den föregående inställningen genom att tryck på

- Timern är baserad på den tid som ställts in i fjärrkontrollen.

- Du kan ställa in önskad tid för timer ON och OFF.

Tips

En temperaturinställning på 1°C högre vid kylning eller 2°C lägre vid uppvärmning än den önskade temperaturen ger en minskning av energiförbrukningen på 10%.
- För att minska energiförbrukningen i kylningsläget kan man dra för gardinerna för att förhindra att solljus och värme kommer in.
■ För att ställa in 12-timmars (am/pm) eller 24-timmars visning, tryck och håll nere _i cirka 5 sekunder.
■ För att sänka displayens ljusstyrka på värmepumpen: Tryck och håll nere i 5 sekunder.
För att återställa, tryck på igen i 5 sekunder.
■ Man växlar temperaturinställningen mellan °C eller °F genom att trycka och hålla under cirka 10 sekunder.

- För att stänga av värmepumpen, tryck på

UNDERHÅLL & RENGÖRING

FÖRSIKTIGHET

• Slå ifrån strömmen och koppla ur enheten innan rengöring utförs.
• Rör ej aluminiumfl änsen, den vassa delen kan orsaka skada.

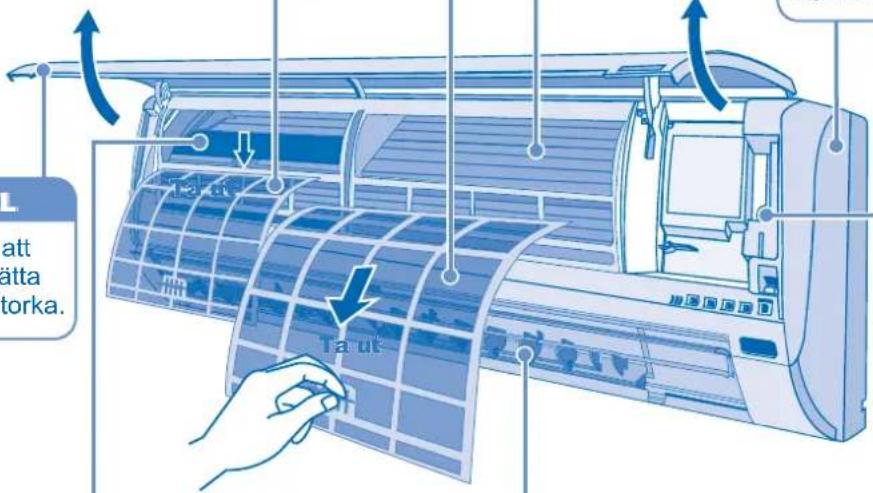

LUFTFILTER

• Luftfi Iter ska rengöras var 14:e dag.
- Tvätta/skölj fi Itren försiktigt med vatten för att undvika skada på fi lterytan.
- Torka fi ltren noggrant i skuggan, borta från eld eller direkt solljus.
- Byt ut fi ltret om det är skadat.

ALUMINIUMFLÄNS

INOMHUSDEL

Torka försiktigt med en torr, mjuk trasa.

FRONTPANEL

Tas bort genom att lyfta och dra. Tvätta försiktigt och låt torka.

LUFTSPRIDARE

SUPER ALLERU-BUSTER FILTER

- Filtret bör rengöras var 6:e månad.

- Byt ut fi ltret vart 3:e år eller om det är skadat. Reservdelsnr: CZ-SA14P

AUTO-KNAPP OFF/ON

Hur du använder värmepumpen när fjärrkontrollen är borttappad eller trasig.

Steg Åtgård Funktionssätt
1 Tryck på knappen en gång. Automatdrift
2 Tryck tills du hör ett bip-ljud. Låst kyldrift
3	Upprepa steg 2. Tryck på knappen igen tills du hör två bip-ljud och släpp knappen.	Normal kyldrift
4	Upprepa steg 3. Tryck tills du hör tre bipljud och släpp upp knappen.	Låst värmedrift

- Tryck på Auto-knappen OFF/ON en gång till för att stänga av värmepumpen.

RENGÖRINGSINSTRUKTIONER

• Använd inte bensol, thinner eller skurpulver.
• Använd endast tväl (\~ pH7) eller neutrala hushållsrengöringsmedel.
• Använd inte varmare vatten än 40°C.

Tips

■ Rengör fi ltret regelbundet för bästa funktion och för att minska energiförbrukning.
Rådfråga din återförsäljare angående servicekontrakt.

PROBLEMLÖSNING

Följande yttringar är ej tecken på tekniska fel.

Yttring	Orsak
Dimma kommer ur inomhusdelen.	Kondensering på grund av kylprocessen.
Låter som rinnande vatten under drift.	Flöde av kylmedel inuti enheten.
Onormal lukt i rummet.	Detta kan bero på en fuktig lukt som avges från väggen, mattan, möblerna eller textilier.
Fläkten i inomhusdelen stannar tillfälligt vid automatisk fl äkthastighet.	Hjälper till att avlägsna lukt från inomhusdelen.
Driften fördröjs några minuter efter återstart.	Fördröjningen utgör ett skydd för enhetens kompressor.
Utomhusdelen avger vatten/ånga.	Kondensering eller avdunstning sker på rören.
Timerlampan är tänd konstant.	Den inställda timertiden upprepas dagligen när den är inställd.
Driftslampan blinkar under användning och inomhusfl äkten är stilla.	Apparaten är i avfrostningsläge och frosten som smälter rinner ut ur utomhusdelen.
Fläkten i inomhusdelen stannar tillfälligt vid uppvärmning.	För att undvika kallras under avfrostning.
Driftslampan blinkar innan apparaten slås På.	Detta utgör ett förberedande funktionssteg när ON timer har ställts in.
Knakande ljud kan höras vid drift.	Panelen utvidgas/drar ihop sig på grund av temperaturförändringar.

Kontrollera följande innan du ringer för att få hjälp.

Yttring Kontrollera
Uppvärmningen/Nedkylningen fungerar inte tillräckligt effektivt.	Ställ in temperaturen korrekt.Stäng alla dörrar och fönster.Rengör eller byt ut fi ltren.Ta bort eventuella hinder vid öppningarna för luftintag och luftutsläpp.
Det hörs oljud under drift.	Kolla ifall enheten installerats med en lutning.Stäng frontpanelen ordentligt.
Fjärrkontrollen fungerar inte.	Sätt i batterierna korrekt.Byt ut svaga batterier.
Enheten fungerar inte.	Kolla ifall strömbrytaren är frånslagen.Kolla ifall timern har ställts in.
Enheten stoppar och timerindikatorn blinkar.	Tryck i 5 sekunder.STäng av apparaten och visa felkoden för närmaste återförsäljare.Obs:Värmepumpen kan fungera med begränsade funktioner beroende på feltyp (Funktionen startas och 4 bip-ljud hörs).

• Kör värmedriften i 2\~3 timmar så att enheten torkar ordentligt.
• Slå ifrån strömmen och dra ur kontakten.
  • Ta ur batterierna ur fjärrkontrollen.

INSPEKTION NÄR ENHETEN INTE ANVÄNTS UNDER LÄNGRE TID

• Kontrollera fjärrkontrollens batterier.
• Se till att öppningarna för luftintag och luftutgång inte hindras av något.
• Efter 15 minuters drift är det normalt med följande temperaturskillnad mellan öppningarna för luftintag och luftutgång:

Kylning: ≥ 8°C

Värme: ≥ 14°C

ICKE FUNKTIONSDUGLIGA KRITERIER

Under följande förutsättningar, STÄNG AV STRÖMMEN och TILLKALLA en auktoriserad servicetekniker:

• Onormala ljud vid drift.
• Vatten/främmande partiklar har kommit in i fjärrkontrollen.
  • Vattenläcka från inomhusenheten.
• Säkringsbrytaren stängs ofta av.
• Elkabeln överhettas.
• Brytare eller knappar fungerar inte korrekt.

SIKKERHETSFORANSTALTNINGER

DEFINISJON

Fargen på ledningene kan variere avhengig av landets standard ledningskoder.

- När klimaanlegget skal släs automatisk PÅ eller AV på et gitt tidspunkt.

Angi ønsket tid.

Bekreft innstillingen.

For å avbryte tidsstyringen, må du

CANCEL

För utförlig förklaring, var god se sidorna 10 \~ 11.

For detaljert forklaring, vennligst se side 16 \~ 17.
